Morso 2B Standard User manual

Morsø 2B Standard
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [email protected] · Website: www.morsoe.com
DK Opstillings- og betjeningsvejledning
UK Instructions for installation and use

2
DK ENG
INDHOLD · CONTENT
DK 1.0 Opstilling af Deres morsø ovn .. .. .. .. .. .. .. .. .. .. ..5
2.0 Fyringsteknik/Brugen af Deres ovn .. .. .. .. .. .. .. 10
3.0 Regelmæssig vedligeholdelse af ovnen . .. .. .. .. 14
UK 1.0 Installing your Morsø stove .. .. .. .. .. .. .. .. .. .. .. 19
2.0 Firing/using the stove. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 24
3.0 Routine stove maintenance .. .. .. .. .. .. .. .. .. .. .. 28

3
DK ENG
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [email protected] · Website: www.morsoe.com
Opstillings- og betjeningsvejledning
2B Standard
EN 13240 · SINTEF 110-0211

4
DK ENG
1.0 Opstilling af Deres morsø ovn Side nr
1.1 Udpakning af ovnen 5
1.2 Opstilling af ovnen 6
1.3 Skorstensfejer 6
1.4 Ovnens placering/Afstandskrav 6
1.5 Skorstenen 7
1.6 Tilslutning til muret skorsten 8
1.7 Tilslutning til stålskorsten 8
1.8 Trækforhold 9
2.0 Fyringsteknik 10
2.1 Optænding og fyringsintervaller 11
3.0 Regelmæssig vedligeholdelse af ovnen 14
3.1 Udvendig vedligeholdelse 14
3.2 Indvendig vedligeholdelse 14
3.3 Rensning af ovn 15
Til lykke med Deres nye Morsø ovn!
Morsø, som er den største udbyder på det danske
marked, har siden 1853 fremstillet brændeovne
af den højeste kvalitet. Hvis De blot følger om-
stående instruktioner, er vi sikre på, at De også vil
få nytte og glæde af Deres nye ovn i mange år.
Ekstra tilbehør
Til Morsø ovnene tilbydes et omfattende skorstens-, gulvplade- og tilbehørsprogram, der kan
lette den daglige betjening og vedligeholdelse af Deres Morsø ovn.
Støbejern
Støbejern er et levende materiale. Der er derfor ikke to ovne, der er helt ens. Det skyldes dels
tolerancerne på støbejern, dels at ovnene er håndværksmæssigt udført.
Indhold
Prøvningsattest - skal følge ovnen
Den danske Brændeovnsbekendgørelse trådte ikraft den 1. januar 2008. I forbindelse med
indførelsen af Brændeovnsbekendgørelsen er det et krav, at der med brændeovnen følger en
prøvningsattest, der er udstedt af det akkrediterede prøvningsinstitut, der har udført miljøaf-
prøvningen på ovnen.
Prøvningsattesten er vedlagt i ovnen og skal opbevares af ejeren og følge ovnen i ovnens
levetid.
Efter installation af brændeovnen og godkendelse af en skorstensfejer skal skorstensfejeren
underskrive prøvningsattesten som dokumentation på, at ovnen opfylder miljøkravene i hen-
hold til Brændeovnsbekendgørelsen.

5
DK ENG
1.1 Udpakning af ovnen
2B Standard: Efter udpakning skrues brandkammeret
af træpallen og lægges roligt ned på siden. For at undgå
skamferinger på ovn og gulvet kan papemballagen anven-
des som underlag. Benene, der er medsendt ovnen pak-
kes ud og skrues fast på den støbte bund med de medføl-
gende bolte.
Placering af Røgledeplader
Den foreste røgledeplade (1) lægges på plads. (Se skitse)
og isoleringsmåtten (2) placeres til sidst omhyggeligt over
de støbte røgledeplader.
Man skal sikre sig, at den forreste røgledeplade er korrekt
monteret, og at isoleringsmåtten dækker hele røgledepla-
den, inden en optænding af ovnen finder sted.
1.0 Opstilling af Deres Morsø Ovn

6
DK ENG
Min. afstand til brandbart materiale:
Ovn type Bag ovnen (A) Ved Ovnens sider (B)
2B Standard stråleovn
uisoleret røgrør 400 mm 850 mm
2B Standard konvektionsovn
uisoleret røgrør 300 mm 400 mm
1.3 Skorstensfejer
Det kan, som nævnt, være klogt at rådføre sig med den lokale skorstensfejer inden opstilling
af ovnen. Under alle omstændigheder skal skorstensfejeren underrettes, når brændeovnen er
opstillet. Skorstensfejeren foretager et check af installationen, og der aftales fejningsterminer.
Hvis skorstenen ikke har været i brug i nogen tid, bør den undersøges for revnedannelser,
fuglereder m.v., inden den igen tages i brug.
1.4 Ovnens placering/Afstandskrav
Kun når ovnen placeres op ad brandbart materiale, stilles der krav til afstand. Deres nye ovn
kan placeres som angivet på godkendelsesskiltet på ovnens bagside, når væggene er udført i
brændbart materiale.
1.2 Opstilling af ovnen
Det anbefales at være to mand til dette arbejde, da ovnen er tung at håndtere ene.
MORSØ 2B Standard stråleovn vejer 61 kg.
MORSØ 2B Standard konvektionsovn vejer 76 kg.
Man skal være opmærksom på nationale og lokale bestemmelser vedrørende opstilling af
brændeovne. Samtidig skal man følge de lokale bestemmelser med hensyn til tilslutning til
skorsten samt opstilling af skorstene. Spørg evt. Deres skorstensfejer til råds. Det er dog Dem
selv, Deres tekniske rådgiver eller håndværker, der er ansvarlig for, at de nationale og lokale
bestemmelser overholdes.
2B Standard stråleovn
B
B
45°
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:10
Afstand til brandbar væg
Distance to combustible wall
Morsø 2B
RSV
10.12.2009
A4
Dimension Skecth
Date of print: 10-12-2009
U:\udv\Tegninger\Diverse\Afstand til brandbare vægge\Afstand til hjørnevæg.SLDASM
2B-137 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Side 2 of 10
B
A
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:10
Afstand til brandbar væg
Distance to combustible wall
Morsø 2B
RSV
10.12.2009
A4
Dimension Skecth
Date of print: 10-12-2009
U:\udv\Tegninger\Diverse\Afstand til brandbare vægge\Afstand til hjørnevæg.SLDASM
2B-137 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Side 1 of 10

7
DK ENG
Af hensyn til varmecirkulation, rengøring og evt. indvendig rensning af ovn, anbefales afstand
til murværk at være 10-15 cm. Et lag tapet bliver normalt, når det er påsat murværk, betragtet
som ikke-brændbart materiale.
På gulvet
Sker opstillingen på brændbart gulv, skal de nationale og lokale bestemmelser overholdes
med hensyn til størrelsen på et ikke brændbart underlag, der skal dække gulvet under ovnen.
Man bør naturligvis sikre sig, at underlaget kan bære ovnens og evt. stålskorstenens vægt.
Møbleringsafstand
Den anbefalede møbleringsafstand er 700 mm, men man bør dog vurdere, om møbler og an-
det vil blive udtørret af at stå tæt på ovnen.
Afstand til brændbart materiale foran ovnen er 700 mm.
En brændeovn bliver varm under fyring. Der skal derfor udvises en fornøden forsigtighed,
specielt i.f.m. børns kontakt med ovnen.
Håndtaget bliver varmt under fyring. Der er derfor leveret en handske med ovnen.
1.5 Skorstenen
Hvis lokale bestemmelser tillader det, kan ovnen tilsluttes en skorsten, hvortil der i forvejen er
tilsluttet et andet lukket ildsted ( f.eks. oliefyr eller en anden brændeovn ). Man skal være op-
mærksom på eventuelle krav til placering af røgrør, hvis to eller flere ildsteder tilsluttes samme
skorsten.
Brændeovnen må aldrig tilsluttes en skorsten, hvor et gasfyr er tilsluttet.
En moderne effektiv ovn stiller større krav til Deres skorsten. Lad derfor skorstensfejeren vur-
dere skorstenen.
Skorstenens lysning skal følge de nationale og lokale bestemmelser. Men generelt bør lysnings-
arealet mindst være 175 cm2 ( 150 mm diameter ) for brændeovne og helst ikke større.
En for stor skorstenslysning bevirker, at der bruges for meget energi på at få opvarmet skorstenen
til et acceptabelt træk. Er der tale om en muret skorsten med større lysning, anbefales det at
isætte en isolerende skorstensforing med den rigtige diameter. Herved opnås et forøget træk
og tillige en bedre fyringsøkonomi.
2B Standard konvektionsovn
A
A
45°
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:10
Afstand til brandbar væg
Distance to combustible wall
Morsø 2B
RSV
10.12.2009
A4
Dimension Skecth
Date of print: 10-12-2009
U:\udv\Tegninger\Diverse\Afstand til brandbare vægge\Afstand til hjørnevæg.SLDASM
2B-137 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Side 4 of 10
B
A
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:10
Afstand til brandbar væg
Distance to combustible wall
Morsø 2B
RSV
10.12.2009
A4
Dimension Skecth
Date of print: 10-12-2009
U:\udv\Tegninger\Diverse\Afstand til brandbare vægge\Afstand til hjørnevæg.SLDASM
2B-137 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Side 3 of 10

8
DK ENG
Der stilles ingen krav til nogen bestemt skorstenshøjde, men den skal være så høj, at trækfor-
holdene er i orden og røgen ikke generer. Som hovedregel er trækforholdene tilfredsstillende,
når skorstenen er 4 meter over ovnen og er ført mindst 80 cm over tagrygningen. Placeres
skorstenen ved husets sider bør toppen af skorstenen aldrig være lavere end husets tagryg
eller tagets højeste punkt. Bemærk, at der ofte gælder nationale og lokale bestemmelser med
hensyn til placering af skorstene i forbindelse med stråtag. Se afsnittet trækforhold 1.9.
Skorsten og røgrør skal forsynes med renselemme. Størrelsen på renselemme i skorsten skal
mindst svare til skorstenens lysningsareal.
Skorstenen skal være tilgængelig for udvendigt eftersyn, og der skal være mulighed for ad-
gang til renselemme og til skorstenen, hvis den skal renses fra toppen (eks. stålskorstene).
1.6 Tilslutning til muret skorsten
I væggen fastmures en røgrørsbøsning, og røgrøret føres ind i denne. Røret må ikke stikkes
ind i selve skorstensåbningen, men kun gå til den indvendige side af skorstenslysningen.
Samlingerne ved ovn/rør og rør/murbøsning skal tætnes med den vedlagte glassnor. Normalt
behøver man ikke tætne mellem evt. rørsamlinger.
Evt. overgang fra lodret til vandret røgrør kan med fordel monteres med en blød bøjning for at
undgå tab af skorstenstræk.
Dimensioneringen af røgrør skal følge de nationale og lokale bestemmelser. Morsø anbefaler
dog, at røgrør udføres i 2 mm stålplade, da det vil forlænge røgrørets levetid.
1.7 Tilslutning til stålskorsten
Er der tale om opstilling, hvor skorstenen føres direkte op gennem loftet, skal man følge de
nationale og lokale bestemmelser m.h.t. skorstenens afstand til brandbart loft. Skorstenen
tætnes ved røgtuden med vedlagte glassnor. Det er vigtigt at skorstenen er monteret med
tagbæring, så det ikke er ovnen der bærer skorstenen. (Se skorstensfabrikantens vejledning).
En stor vægt på ovnens topplade kan forårsage revnedannelse af denne. Morsøs garanti om-
fatter ikke toppladen, hvis skorstenen er monteret uden tagbæring.
Skulle der opstå skorstensbrand i.f.m. fejlbetjening af ovnen eller længere tids anvendelse af
fugtigt brændsel, lukkes ventilen helt, og brandvæsnet kontaktes.
Vær opmærksom på!
Rensningsmuligheder. Tal med skorstensfejeren.
Undgå flere bøjninger end nødvendigt og begræns røgrørslængden, da trækforhol-
dene ellers nedsættes.
Frisklufttilførsel
En brændeovn kræver luft til forbrændingen. Dette bevirker, at brændeovnsfyring er
med til at give et sundt indeklima i et hus. Hvis huset er meget tæt, og især hvis der
er emhætte eller ventilationsanlæg i huset, kan det være nødvendigt at anbringe en
luftrist i det rum, hvor brændeovnen er opstillet. I modsat fald vil skorstenstrækket
blive for svagt, hvilket kan medføre at ovnen ikke vil brænde ordentligt, og der kan
komme røg ud af ovnen når fyrdøren åbnes.
Er det nødvendigt at anbringe luftriste, skal de placeres således, at de ikke kan blo-
keres.

9
DK ENG
1.8 Trækforhold
Hvis der kommer røg ud af ovnen, når fyrdøren åbnes, skyldes det dårligt skortstenstræk. Der
kræves, for denne ovntype, et skorstenstræk på mindst 12 PA for at afgive tilfredsstillende
forbrænding og forhindre røgudslip. Der vil dog være risiko for røgudslip, hvis ovndøren åb-
nes under meget kraftig fyring.
Røggastemperaturen ved nominel ydelse er 332°C henført til 20°C.
Er De i tvivl, kan De eventuelt lade Deres skorstensfejer måle trækket i skorstenen.
Trækforhold
Skorstenens træk skabes på grund af forskellen mellem den høje temperatur
i skorstenen og den koldere udetemperatur. Skorstenens længde og isole-
ring, vind og vejrforhold er også afgørende for, at man kan opnå det rette
undertryk, så trækket skabes.
Nedsat træk fremkommer når:
- Temperaturforskellen er for lille. Eksempelvis ved for dårlig isoleret skors-
ten.
Hvis skorstenen er kold, kan det inden optænding hjælpe at antænde (af-
blusse) en sammenkrøllet avis i skorstenens rensedør.
- Udetemperaturen er for høj. Eksempelvis om sommeren.
- Det er vindstille.
- Skorstenen ikke har den rette højde, så den er i læ af tagflade og høje træer.
I disse tilfælde er der også størst risiko for røgnedslag.
- Der kommer falsk luft ind i skorstenen. Eksempelvis gennem manglende fu-
ger eller utætheder ved renselem eller røgrør.
- Der er utætte ubenyttede ildsteder tilsluttet skorstenen.
- Røgrør og skorsten er tilstoppet af sod p.g.a. manglende rensning.
- Huset er for tæt (se afsnittet: Frisklufttilførsel).
Godt træk fremkommer når:
- Temperaturforskellen i skorstenen og udenfor er stor. Altså ved fyring, når
behovet er størst.
- Det er klart i vejret og der er en god vind.
- Skorstenen har den rette højde. Min. 4 meter over ovnen og fri af tagryg.

10
DK ENG

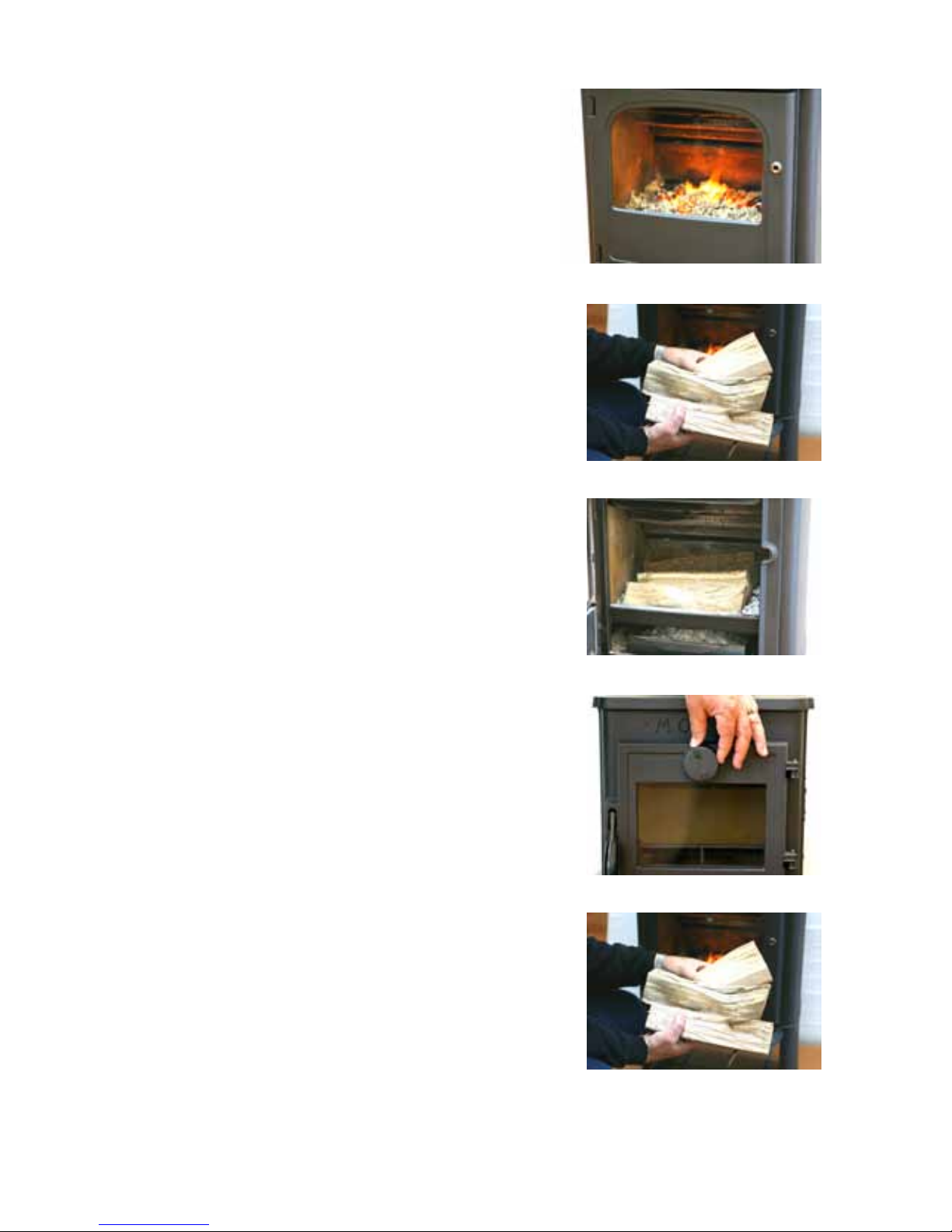

2.0 Fyringsteknik/Brugen af Deres ovn
Ovnens varmeafgivelse reguleres med ventilen monteret på døren.
Herudover er der en konstant forvarmet lufttilførsel, der tilføres forbrændingen lige over bålet.
Denne lufttilførsel kan ikke reguleres.
Ovnens nominelle varmeydelse er 5 kW. Deres nye Morsø ovn er EN afprøvet til fyring med
træ og er egnet til intermitterende brug.
VIGTIGT!
Træ er et yderst gasholdigt materiale (ca. 75 %). Disse gasser frigives under op-
varmning og antændelse af træet. Det er derfor vigtigt at disse gasser antændes
hurtigt efter en påfyldning.
Ligger træet kun og ulmer, specielt efter en ny påfyldning, giver det en kraftig røg-
udvikling, som i værste fald kan forårsage en eksplosionsagtig antændelse af gas-
serne med skader på ovnen til følge.
For at kunne antænde disse frigivne gasser fra træet og opretholde klare og bli-
vende flammer i forbrændingsforløbet, er det derfor vigtigt altid at tilføre den nød-
vendige mængde ilt (luftmængde).
Indstilling af lufttilførsel, optændingsmetode og fyringsintervaller er afhængig af
skorstenstræk, vind- og vejrforhold, varmebehov, brændsel m.m. Derfor kan der gå
tid, inden De kender ovnens korrekte funktion under de givne forhold.
Selv om der kan fyres med næsten alle former for træ i Deres Morsø ovn, skal man
ikke fyre med vådt eller ulagret træ. Træ bør under tag lagres mindst 1 år og helst
2 år med fri adgang for vind. Træ skal kløves hurtigst muligt efter fældningen, hvis
det skal tørre hurtigt. Træet kan anvendes, når fugtigheden er under 20%. Under EN
afprøvningen testes alle brændeovne med træ der har et fugtindhold på (16 ± 4)%
Brug aldrig drivtømmer, da det som regel er meget saltholdigt, og ødelægger der-
med både ovnen og skorsten. Imprægneret og malet træ samt spånplader udsender
giftig røg og dampe og må derfor heller ikke anvendes som brænde.
Bemærk, der må ikke anvendes flydende brændsel i ovnen.
Brændestykker med en diameter større end 10 cm bør altid kløves.
Brændestykkerne må ikke være længere, end de kan ligge plant over glødelaget
med luft til begge ender.
Maximal brændelængde i ovnen er ca. 45 cm.
Maximal brændemængde er 3 kg./time (max 3 stykker træ pr. påfyldning).
De første optændinger skal være moderate, således at den varmebestandige maling
kan hærdes, inden der fyres kraftigere. Malingen kan i hærdningsfasen udvikle røg
og lugtgener under den første optænding, hvilket er ganske normalt. Sørg derfor for
udluftning i denne periode.
