Mountfield LEVITA GT 550 User manual

2015
Strunová sekačka
Strunová kosačka
Grass Trimmer
Rasentrimmer
LEVITA GT 550
Návod k použití a údržbě
Návod na použitie a údržbu
Operating Instructions
Benutzungs- und Wartungsanleitung

2

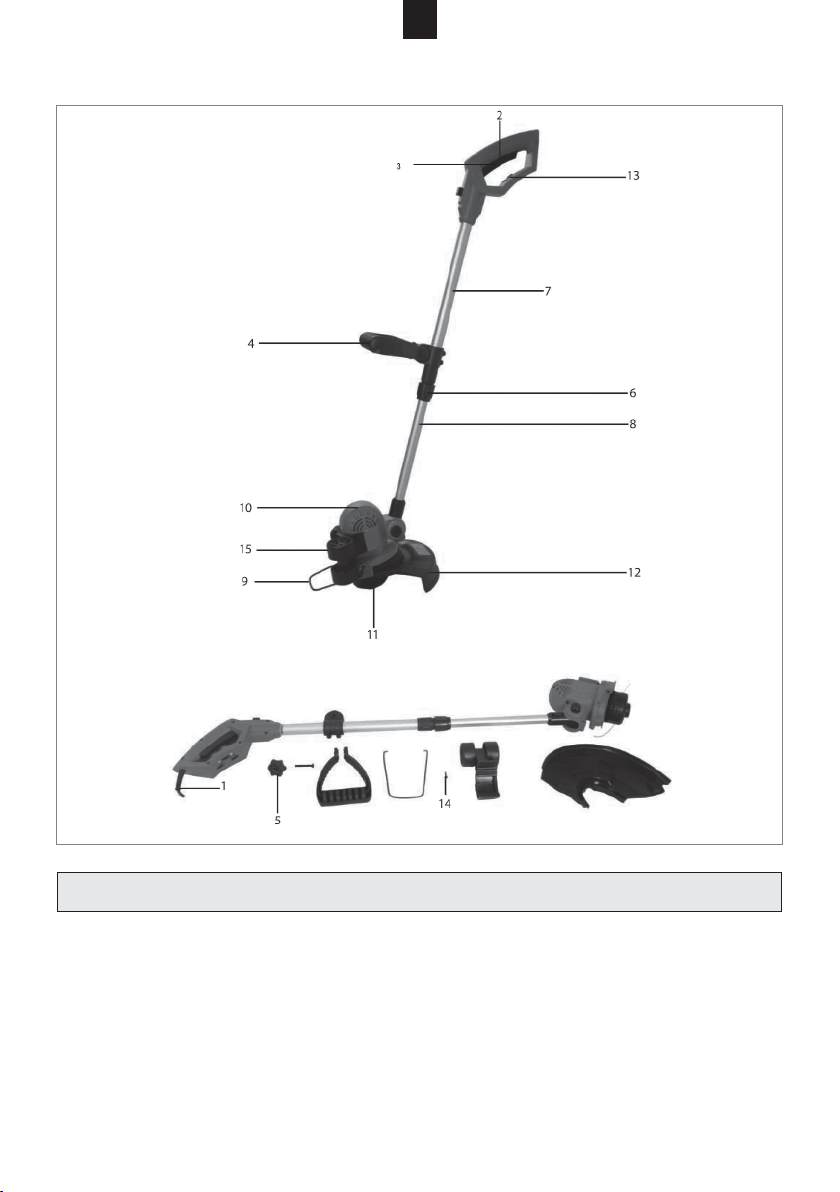

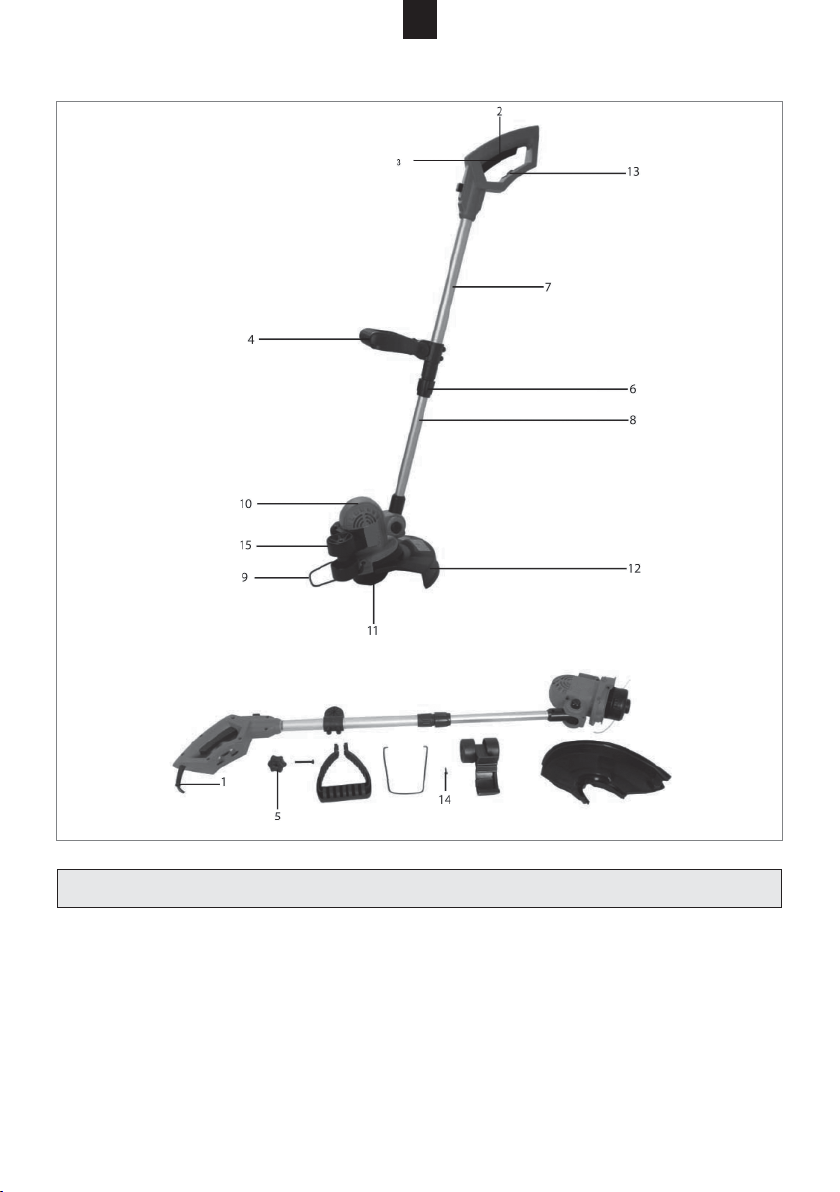

1. Kabel s vidlicí
2. Horní rukojeť
3. Spínač ON/OFF
4. Přední rukojeť
5. Růžicová matice pro přední rukojeť
6. Převlečná matice pro nastavení délky
sekačky
7. Vrchní trubka
8. Spodní trubka
9. Ochranný třmen
10. Pohonná jednotka
11. Strunový adaptér
12. Ochranný štít
13. Úchyt prodlužovacího kabelu
14. Šroub
15. Vodící kolečka
Seznam částí
CZ
Originální návod

3
Naměřené akustické hodnoty byly stanoveny podle EN 60335.
Celkové hodnoty vibrací (trojosé součtové měření) byly stanoveny
podle EN 60335.
Hladina vibračních emisí, uvedená v tomto informačním listě, byla
měřena podle standardizované zkoušky stanovené v EN 60335,
a může sloužit k porovnání daného nářadí s jinými typy.
Může být použita také k předběžnému posouzení vystavení obsluhy
vibracím.
Deklarovaná hladina emise vibrací se vztahuje na hlavní účely
použití nářadí. V případě použití nářadí v jiných aplikacích, s jiným
příslušenstvím, nebo v případě nedostatečné údržby však mohou být
emise vibrací odlišné. Může tak dojít k významnému zvýšení úrovně
vystavení obsluhy vibracím v průběhu celkové doby provozu.
Při odhadování úrovně vystavení vibracím by se měla brát v úvahu
také doba, po kterou je nářadí vypnuté nebo běží naprázdno. To může
významně snížit hladinu vystavení vibracím v celkové době provozu.
Určete i další bezpečnostní opatření k ochraně obsluhy před účinky
vibrací, jako jsou např.: údržba nářadí a příslušenství, udržování rukou
v teple, nebo vzory organizace práce.
Technické údaje:
Typ LEVITA GT 550
Napětí: 230-240 V~ 50 Hz
Výkon: 550 W
Otáčky při chodu naprázdno: 10 500 ot/min
Záběr sečení: 290mm
Hmotnost 2,4kg
Hladina akustického tlaku 85 dB(A) k = 3 dB(A)
Hladina akustického výkonu 96 dB(A) k = 3 dB(A)
Hladina vibrací pro hlavní rukojeť ah= 4,562 m/s2K = 1,5 m/s2
Hladina vibrací pro pomocnou rukojeť ah= 4,541 m/s2K = 1,5 m/s2
CZ

4
Bezpečnostní opatření a výstrahy
Pozor!
Prostudujte si návod k použití!
Zabraňte přístupu ostatním osobám
do nebezpečné zóny!
Používejte ochranné brýle a chrániče sluchu!
Použijte ochranné rukavice.
Použijte ochrannou obuv.
Udržujte odstup od ostatních osob.
Vyžínací hlavice po vypnutí přístroje ještě chvíli
rotuje - zachovávejte bezpečnou vzdálenost!
Tento elektrický přístroj chraňte před vlhkem!
Při poškození elektrického kabelu odpojte přístroj
z elektrické sítě!
Pozor! Ochrana životního prostředí! Tento přístroj
se nesmí likvidovat společně s domovním/
komunálním odpadem. Vysloužilý přístroj
je zapotřebí odevzdat firmě zabývající se
ekologickou likvidací odpadu.
CZ

5
Základní informace o hlučnosti stroje: hladina akustického tlaku v místě obsluhy může při
práci dosáhnout až 85 dB(A). V takovém případě se doporučuje používat osobní ochranné
pomůcky na ochranu sluchu (např. chrániče sluchu).
Pozor: Ochrana proti hluku!
Dodržujte při uvádění do provozu regionální předpisy.
Pozor: Při použití elektrických přístrojů je třeba dodržovat k ochraně před zasažením elek-
trickým proudem, nebezpečím zranění a vznikem požáru následující zásadní bezpečnostní
pokyny. Přečtěte si a vezměte v úvahu všechny tyto pokyny dříve, než uvedenou strunovou
sekačku použijete. Bezpečnostní pokyny dobře uschovejte.
Sekačky jsou konstruovány podle posledního stavu techniky a uznávaných bezpečnostních
technických pravidel. Přesto se mohou při jejich použití vyskytnout situace, ohrožující zdraví
a život uživatele nebo třetích osob, příp. poškozující sekačku a další věcné hodnoty.
Sekačky se smějí používat pouze v technicky bezvadném stavu, jakož i v souladu s urče-
ním, bezpečnostními pokyny a pokyny ohledně možných nebezpečí při dodržování pokynů
v návodu k použití! Zejména je třeba neprodleně (nechat) odstranit všechny poruchy, které
negativně ovlivňují bezpečnost!
Přečtěte si pečlivě tento návod k použití. V každém případě dodržujte pokyny ohledně mož-
ných nebezpečí a bezpečnostní pokyny.
Nedodržení těchto pokynů může mít za následek ohrožení života. V každém případě je ne-
zbytné dodržovat pokyny k ochraně před úrazy. Přečtěte si je před použitím této sekačky.
Strunové sekačky jsou výhradně určeny pro dosekávání okrasných trávníků, tzn. okrajů tráv-
níků. Jiné nebo tento rozsah překračující použití, jako např. sekání keřů a živých plotů nebo
velkoplošných trávníků, se považuje za použití v rozporu s jejich určením. Za škody, které při
takovém použití vzniknou, výrobce / dodavatel neručí. Riziko nese výhradně uživatel. Použití
v souladu s určením zahrnuje dále dodržování návodu na použití a dodržování podmínek
provozu a údržby.
Návod k obsluze ukládejte na místě použití sekačky.
A. Obecné pokyny
1. Vysoké otáčky sekačky a přívodní kabel v sobě skrývají zvýšené nebezpečí. Proto je ne-
zbytné při práci se sekačkou dodržovat zvláštní bezpečnostní pokyny.
2. Před prováděním veškerých prací na sekačce, před čištěním a přepravou vytáhněte vidlici
ze zásuvky. Sekačka se musí odpojit od sítě, zůstane-li stát bez dozoru. Před údržbou,
kontrolou poškození přívodního kabelu či opravou sekačky je nutné vždy vytáhnout vidlici
ze zásuvky.
3. Uživatel by si měl od prodejce nebo odborníka nechat předvést bezpečné zacházení se
sekačkou.
4. Zákaz obsluhy sekačky pro nezletilé osoby. Sekačka se smí předat (půjčit) pouze osobám,
které jsou podrobně seznámeny s její obsluhou. V každém případě předejte spolu se se-
kačkou i návod k použití. Mladiství do 16 let nesmí přístroj používat.
5. Uživatel je zodpovědný za třetí osoby nacházející se v pracovní oblasti přístroje.
6. Osoby, které se sekačkou pracují, musí být zdravé, odpočinuté a v dobré kondici. Ne-
zapomeňte na včasné přestávky v práci! - Se sekačkou nepracujte pod vlivem alkoholu
nebo omamných látek.
Obecné bezpečnostní pokyny
Účel použití
Bezpečnostní pokyny
CZ

6
7. Na sekačce neprovádějte změny, nenahrazujte nylonovou strunu např. ocelovým drátem.
Mohli byste tak ohrozit své zdraví. Za škody, které vzniknou v důsledku použití sekačky
v rozporu s určením nebo následkem nedovolených změn, nepřebírá výrobce žádnou
zodpovědnost.
8. Nezapínejte sekačku, pokud se v blízkosti zdržují osoby, zejména děti, nebo domácí
zvířata.
9. V okruhu 15m se nesmí zdržovat ani další osoby / děti, ani zvířata, protože se od rotující
sekací hlavice mohou odrážet kameny apod.
10. Tento přístroj není určený k používání osobami (včetně dětí), které mají snížené psy-
chické, senzorické nebo duševní schopnosti a / nebo které nemají dostatek zkušeností
a / nebo nemají dostatek znalostí, s výjimkou případů, kdy na ně dohlíží osoba zodpo-
vědná za jejich bezpečnost nebo je tato osoba poučila o používaní tohoto přístroje.
B. Pokyny pro použití
Sekačka se smí používat pouze k sekání trávy a plevele podél zídek, pod ploty, okolo
stromů a sloupků, na schodech, dlážděných cestách a terasách, pod keři a živými ploty,
na příkrých svazích, ve spárách mezi dlažebními kostkami atd.
C. Pokyny pro bezpečné použití
1. V zájmu bezpečného provozu se doporučuje napájet sekačku přes proudový chránič
s vybavovacím proudem max. 30 mA. Další informace vám sdělí elektro-instalatér.
2. Před každým použitím sekačky se musí zkontrolovat její správná funkce a předepsaný,
provozně bezpečný stav. Zejména je důležité zkontrolovat přívodní kabel a prodlužovací
kabel, vidlici, spínač a sekací hlavici.
3. Před použitím se musí zkontrolovat, zda přívodní a prodlužovací kabel nevykazují známky
poškození nebo stárnutí. Sekačka na trávu se nesmí používat, pokud jsou kabely poško-
zeny nebo opotřebeny.
4. Dojde-li k poškození kabelu během práce se sekačkou, musí se kabel okamžitě odpojit
od sítě. Kabelu se nedotýkejte dříve, než bude odpojen od sítě.
5. Pozor! Nebezpečí! Sekací prvky po vypnutí motoru dobíhají. Vzniká nebezpečí úrazů
na prstech rukou a na nohou!
6. Používejte pouze kabely, které odpovídají daným předpisům. Vidlice a spojky prodlužo-
vacích kabelů musí být chráněny před odstřikující vodou. Sekačka se smí provozovat
pouze s bezvadným ochranným zařízením, zvláštní pozornost je nutné věnovat pevnému
usazení sekací hlavice.
7. Nepoužívejte poškozené kabely, spojky, vidlice a sekací hlavice.
8. Motor se smí spouštět až tehdy, když se v blízkosti sekacích prvků nenacházejí ruce
a nohy.
9. Při práci se sekačkou noste ochranné brýle nebo ochranu očí, plné boty s drsnou podráž-
kou, přiléhavé pracovní oblečení, rukavice a ochranu sluchu.
10. Při neopatrném používání sekačky mohou rotující sekací prvky způsobit zranění rukou
a nohou.
11. Sekačku na trávu držte vždy pevně oběma rukama - dbejte na stabilní a bezpečnou
polohu.
12. Se sekačkou pracujte klidně, s rozvahou a pouze při dobrém světle a podmínkách vidi-
telnosti a neohrožujte ostatní! Pracujte opatrně!
13. S prodlužovacím kabelem manipulujte vždy tak, aby se nepoškodil a netvořil vám pře-
kážky v chůzi.
14. Nepřetahujte prodlužovací kabel přes hrany, ostré nebo špičaté předměty, ani jej nelam-
te, např. pode dveřmi a v oknech.
CZ

7
15. Při práci musí být namontován ochranný štít vyžínací hlavice a strunová sekačka nato-
čena ochranným štítem k obsluze.
16. Vidlici neodpojujte ze zásuvky tahem za kabel, ale za vidlici.
17. V nepřehledném, hustě porostlém terénu pracujte se zvláštní pozorností!
18. Sekačku nenechávejte stát za deště venku.
19. Nesečte mokrou trávu! Sekačku nepoužívejte v dešti!
20. Prodlužovací kabel držte tak, aby se nedostal do kontaktu s rotující nylovovou strunou.
21. Při přepravě sekačky na krátkou vzdálenost (např. na jiné místo) uvolněte spínač a od-
pojte vidlici.
22. Pozor na nebezpečí sklouznutí na svazích nebo na nerovném terénu.
23. Svahy sekejte napříč sklonu. Pozor při otáčení!
24. Dejte pozor na pařezy a kořeny, o které můžete zakopnout!
25. Z vyžínací hlavice se musí pravidelně odstraňovat namotaná tráva!
26. Vyžínací hlavice se musí v krátkých intervalech pravidelně kontrolovat. Při zjevných změ-
nách (vibrace, hluk) sekačku okamžitě vypněte. Pevně ji držte a přitlačte hlavici k zemi,
aby se zastavila, pak vytáhněte vidlici ze zásuvky. Zkontrolujte vyžínací hlavici - pozor-
nost věnujte trhlinám.
27. Pozor na zranění o zařízení, které slouží k odřezávání struny. Po výměně cívky se strunou
nebo po prodloužení vlákna podržte sekačku nejprve v normální pracovní poloze, až
potom ji zapněte.
28. Poškozenou vyžínací hlavici okamžitě nechte vyměnit i v případě zdánlivě nepatrných
vlasových trhlin. Poškozenou vyžínací hlavici neopravujte.
29. Po přerušení a ukončení práce: Odpojte vidlici! Proveďte údržbu sekačky (při odpojené
vidlici): Provádějte pouze ty údržbářské práce, které jsou popsány v návodu k použití.
Všechny ostatní práce svěřte servisu.
30. Pravidelně čistěte otvory pro chladicí vzduch na krytu motoru.
31. Používejte pouze originální náhradní díly.
32. Používejte pouze originální vyžínací hlavice a náhradní cívky. Nikdy nepoužívejte kovové
vyžínací prvky.
33. Plastové části čistěte vlhkým hadříkem. Mechanické čisticí přípravky by mohly umělou
hmotu poškodit.
34. Sekačku nikdy nestříkejte proudem vody!
35. Sekačku ukládejte na suchém místě.
Důležité pokyny pro zachování záručních nároků:
• Udržujte vstupní vzduchové otvory v čistotě, aby se mohl motor chladit.
• Nepracujte se strunou delší, než jak nastavuje řezací břit.
• Používejte pouze strunu o průměru max. 1,4mm a originální cívku (nejlépe naši originální
strunu).
• Netlačte vyžínací hlavici k zemi, tím brzdíte spuštěný motor.
• Předcházejte nárazům vyžínací hlavice na tvrdý podklad, jinak ztratí hřídel motoru vy-
váženost.
• Po nárazu nebo jiném poškození vyžínač zkontrolujte.
• Nepoužívejte nepůvodní čepele, kovový drát nebo podobné předměty.
• Používejte pouze příslušenství doporučené výrobcem.
• Vyžínač si nechávejte opravovat pouze od kvalifikovaných pracovníků a pouze za použití
originálních náhradních dílů. Jedině tak budete mít zaručenu bezpečnou funkci zařízení.
CZ

8
Přední rukojeť (obr. 3a & 3b)
Nasaďte přední rukojeť (4) na horní trubku (7).
Zajistěte přední rukojeť šroubem (A) a růžicovou maticí (5).
Ochranný třmen rostlin
Konce ochranného třmenu (9) umístěte do otvorů na bocích pohonné jednotky (10).
Ochranný štít (obr. 3d)
Nasaďte ochranný štít (12) na motorovou jednotku a zajistěte šroubem (14).
Montáž
CZ

9

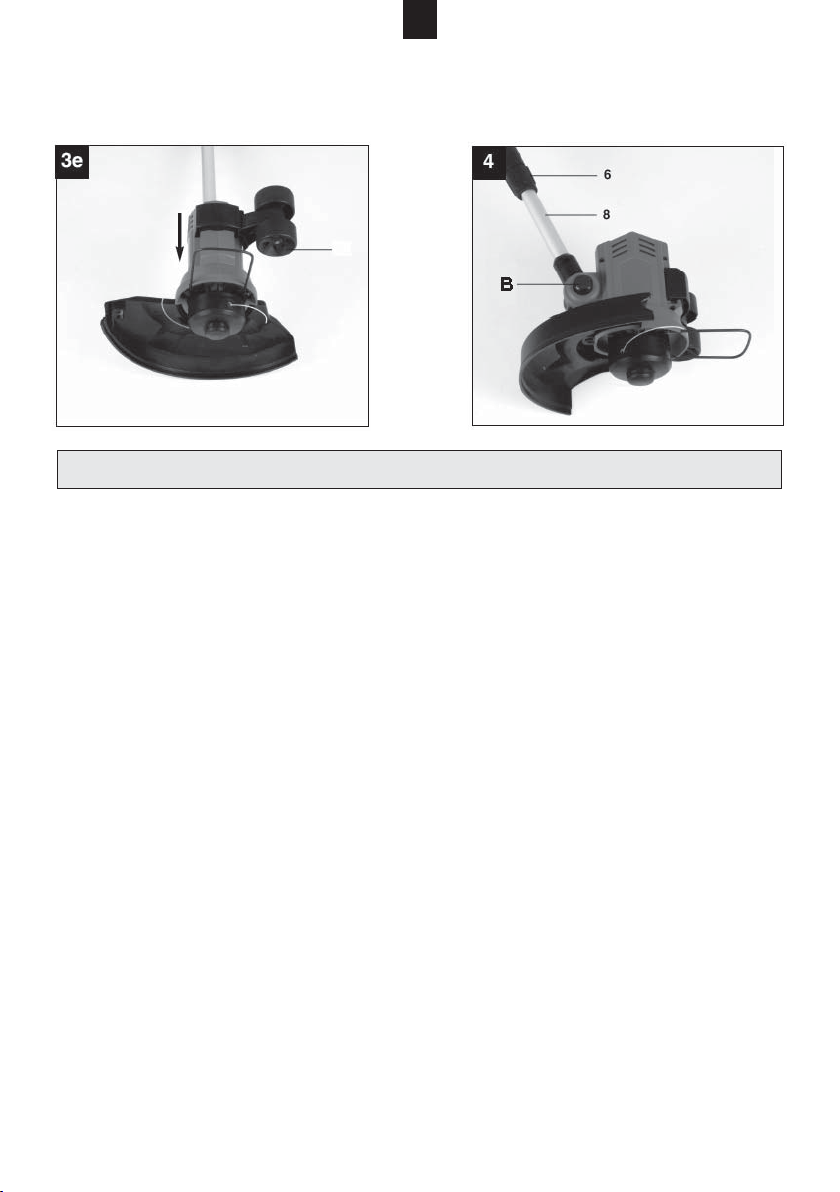

Kolečka (obr. 3e)
Nasaďte kolečka (15) na motorovou jednotku. Ujistěte se, že při správném nasa-
zení dojde k zajištění koleček slyšitelným cvaknutím.
Nastavení
Varování! Ujistěte se před jakýmkoliv nastavováním, že je vyta-
žena vidlice ze sítě!
Optimální pracovní pozici si můžete získat nastavením délky
sekačky (obr. 4).
Povolte převlečnou matici (6).
Vysuňte spodní trubku (8) na požadovanou délku.
Utáhněte opět převlečnou matici (6).
Nastavení přední rukojeti (obr. 3b)
Postavte strunovou sekačku na pevnou plochu. Povolte růžicovou matici na přední
rukojeti (5) a naklopte ji do optimální pozice.
Upevněte přední rukojeť dotažením růžicové matice.
Nastavení úhlu vyžínací hlavy (obr. 4)
Po stisknutí tlačítka (B) můžete nastavit úhel vyžínací hlavy do 4 pozic. Nastavte si
úhel tak, jak vám nejvíce vyhovuje. Ujistěte se při nastavování úhlu, že hlava slyši-
telně zaklapne do pracovní polohy.

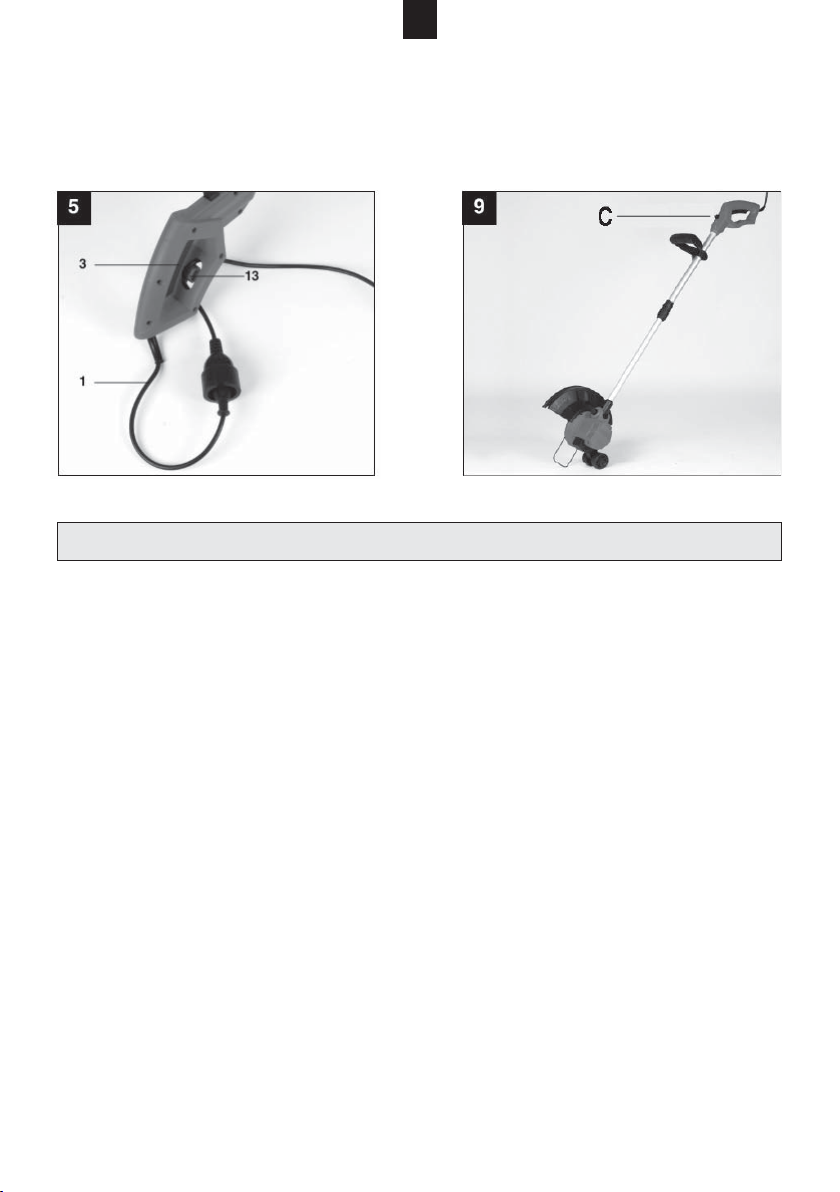

Zajištění prodlužovacího kabelu (obr. 5).
Při zapojení prodlužovacího kabelu použijte jištění proti vytažení vidlice dle vyob-
razení.
CZ
15

10
Nastavení horní rukojeti (obr. 9)
Při stisknutém tlačítku (C) můžete otáčet horní trubkou do 2 pozic, např. při zastři-
hávání okrajů trávníku (90°). Ujistěte se, že při otáčení horní rukojeti dojde k slyši-
telnému zaklapnutí v pracovní poloze.
Použití
Poznámka: Pokud je struna příliš dlouhá, bude při spuštění sekačky
automaticky ustřižena na správnou délku nožíkem na ochranném štítu.
Pokud je struna příliš krátká, lze ji prodloužit stisknutím tlačítka na vyžínací hlavě.
Při spuštěné sekačce se struna jemným klepnutím hlavy o zem prodlouží na poža-
dovanou délku automaticky.
1) Nikdy nepoužívejte strunovou sekačku bez bezpečnostních zařízení.
2) Nepoužívejte sekačku, pokud je tráva vlhká. Nejlepších výsledků dosáhnete při
suché trávě.
3) Připojte prodlužovací kabel a zajistěte ho v úchytu prodlužovacího kabelu na ru-
kojeti (13).
4) K zapnutí sekačky stiskněte spínač ON/OFF (3).
5) K vypnutí uvolněte spínač ON/OFF (3).
6) Nedávejte sekačku do porostu trávy dříve, dokud nestisknete spínač, tzn. dokud
sekačka neběží.
7) Správný postup sečení je kývavý pohyb sekačky ze strany na stranu a pomalý
postup vpřed, v úhlu vyžínací hlavy cca 30°. (viz obr. 6 a obr. 7).
8) U vysoké trávy sečte trávu postupně v několika krocích od konce stonků dolů.
(viz obr. 8).
9) Pro snížení opotřebení struny o překážky využijte ochranný třmen. Udržujte se-
kačku mimo styk s tvrdými předměty.
CZ

11
Použití jako ořezávač okrajů trávníku (obr. 9)
Pro ořezávání okrajů trávníku a květinových záhonů, může být sekačka přestavena
následovně:
Nastavte úhel vyžínací hlavy do nejnižší polohy.
Otočte horní rukojeť o 90°.
Výměna cívky se strunou
Varování! Před výměnou cívky se ujistěte, že je vidlice odpojena
od sítě!
1. Stiskněte boční jazýčky na krytu cívky, jak je vyobrazeno a kryt vyjměte (obr. 10 a).
2. Vyjměte prázdnou cívku.
3. Protáhněte konce strun očky v krytu cívky (obr. 10b) a nechte je cca 10cm vyčnívat.
4. Cívku s krytem nasaďte a zacvakněte zpět na své místo.
5. Po spuštění se struna seřízne automaticky na správnou délku.
Varování! Zbytky struny by mohly způsobit při odlétnutí zranění.
CZ

12
UPOZORNĚNÍ: Před zahájením prací na údržbě zkontrolujte, že zařízení je vypnu-
té a kompletně odpojené od zdroje proudu.
Zařízení před použitím a po něm pečlivě očistěte, nikdy však pod tekoucí vodou
a zejména nikdy vysokým tlakem.
Místo k ukládání vyžínače musí být suché a nesmí být přístupné dětem.
Používejte pouze příslušenství a náhradní díly doporučené výrobcem. Jestliže se
na zařízení, přes naše kontroly jakosti a vaši péči, projeví závada, nechte opravu
provést pouze oprávněným elektrikářem.
Zařízení, příslušenství ani obaly nevyhazujte do popelnice, ale odevzdejte je
v příslušné sběrně k ekologické recyklaci. Tato malé úsilí, které je k tomu třeba
vynaložit, bude ve prospěch našeho životního prostředí.
POZOR! Před jakýmkoliv úkonem odpojte sekačku od zdroje elektrického proudu.
Pokud sekačka vibruje: vyjměte cívku a vyčistěte všechny otvory od zbytků trávy
a ostatních nečistot. Pokud stále dochází k vibracím po sestavení, vyměňte cívku
za novou. Pokud se problem nevyřeší, je třeba kontaktovat autorizované servisní
středisko.
Jestliže nedojde ke spuštění sekačky: zkontrolujte všechna elektrická spojení;
ujistěte se, že nezasáhl proudový chránič; zkontrolujte, že nedošlo k zásahu jisti-
če v elektrickém rozvodu. Pokud se sekačka nespíná ani po kontrole uvedených
prvků, je třeba kontaktovat autorizované servisní středisko.
Údržba
Opravy
Závady
Ochrana životního prostředí
CZ

13
My, Mountfield a.s., Mirošovická 697, 251 64 Mnichovice, tímto prohlašujeme
vevýhradní odpovědnosti,ževýrobekstrunovásekačkanatrávuLEVITA GT550,
na kterou se toto prohlášení vztahuje, odpovídá příslušným bezpečnostním
a zdravotním požadavkům směrnic 2006/42/ES (Směrnice o strojích),
2014/30/EU (Směrnice o elektromagnetické slučitelnosti), 2011/65/EU (Směrnice
RoHS) a 2000/14/ES (Směrnice o hluku) včetně změn.
Sériové číslo: 150001 - 200000
Při aplikaci bezpečnostních a zdravotních požadavků, uvedených ve jmenovaných
směrnicích ES byly využity následující normy a/nebo technické specifikace.
EN 60335-1:2012
EN 50636-2-91:2014
EN 62233:2008
ZEK 01.4-08/11.11
EN 55014-1:2006+A1+A2
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
Měřená hladina akustického výkonu 94,9 dB (A)
Zaručená hladina akustického výkonu 96,0 dB (A)
Řízení k prohlášení o shodě podle přílohy VI/směrnice 2000/14/ES
Uložení Technické dokumentace:
Mountfield a.s., Technický odbor, Všechromy 56, 251 63 Strančice
Datum/podpis výrobce: 16. 6. 2016
Ing. Ivan Drbohlav
Generální ředitel
Mountfield a.s.
ES Prohlášení o shodě
2016
CZ

14
1. Kábel s vidlicou
2. Horná rukoväť
3. Spínač ON/OFF
4. Predná rukoväť
5. Ružicová matica
pre prednú rukoväť
6. Prevlečná matica pre nastavenie
dĺžky kosačky
7. Horná rúrka
8. Spodná rúrka
9. Ochranný strmeň
10. Pohonná jednotka
11. Strunový adaptér
12. Ochranný štít
13. Úchyt predlžovacieho kábla
14. Skrutka
15. Vodiace kolieska
Zoznam dielcov
SK
Preklad originálneho návodu

15
Namerané akustické hodnoty boli stanovené podľa EN 60335.
Celkové hodnoty vibrácií (trojosové súčtové meranie) boli stanovené
podľa EN 60335.
Hladina vibračných emisií, uvedená v tomto informačnom liste, bola
meraná podľa štandardizovanej skúšky stanovenej v EN 60335 a môže
slúžiť pre porovnanie daného náradia s inými typmi. Môže byť použitá
aj pre predbežné posúdenie vystavenia obsluhy vibráciám.
Deklarovaná hladina emisie vibrácii sa vzťahuje na hlavné účely
použitia náradia. V prípade použitia náradia v iných aplikáciách, s iným
príslušenstvom, alebo v prípade nedostatočnej údržby však môžu byť
emisie vibrácií odlišné. Môže tak dôjsť k významnému zvýšeniu úrovne
vystavenia obsluhy vibráciám v priebehu celkovej doby prevádzky.
Pri odhadovaní úrovne vystavenia vibráciám by sa mala brať do úvahy
aj doba, po ktorú je náradie vypnuté alebo beží naprázdno. To
môže významne znížiť hladinu vystavenia vibráciám v celkovej dobe
prevádzky.
Určte aj ďalšie bezpečnostné opatrenia na ochranu obsluhy pred
účinkami vibrácií, ako sú napr.: údržba náradia a príslušenstva,
udržiavanie rúk v teple alebo štruktúra organizácie práce.
Technické údaje:
Typ LEVITA GT 550
Napätie 230-240 V~ 50 Hz
Výkon 550 W
Otáčky pri chode naprázdno 10 500 ot/min
Záber kosenia 290mm
Hmotnosť 2,4kg
Hladina akustického tlaku 85 dB(A) k = 3 dB(A)
Hladina akustického výkonu 96 dB(A) k = 3 dB(A)
Hladina vibrácií pre hlavnú rukoväť ah= 4,562 m/s2K = 1,5 m/s2
Hladina vibrácií pre pomocnú rukoväť ah= 4,541 m/s2K = 1,5 m/s2
SK

16
Bezpečnostné opatrenia a výstrahy
Pozor!
Preštudujte si návod na použitie!
Zabráňte prístupu iným osobám
do nebezpečnej zóny!
Používajte ochranné okuliare a chrániče sluchu!
Používajte ochranné rukavice.
Použite ochrannú obuv.
Udržiavajte odstup od ostatných osôb.
Vyžínacia hlavica po vypnutí zariadenia ešte chvíľu
rotuje - zachovávajte bezpečnú vzdialenosť!
Toto elektrické zariadenie chráňte pred vlhkom!
Pri poškodení elektrického kábla odpojte
zariadenie od elektrickej siete!
Pozor! Ochrana životného prostredia!
Toto zariadenie sa nesmie likvidovať spolu
s domovým/komunálnym odpadom.
Opotrebované zariadenie je potrebné odovzdať
firme, ktorá sa zaoberá ekologickou likvidáciou
odpadu.
SK

17
Základné informácie o hlučnosti zariadenia: hladina akustického tlaku v mieste obsluhy môže pri práci
dosiahnuť až 85 dB(A). V takom prípade sa odporúča používať osobné ochranné pomôcky na ochranu
sluchu (napr. chrániče sluchu).
Pozor: Ochrana proti hluku!
Pri uvádzaní do prevádzky dodržiavajte regionálne predpisy.
Pozor: Pri použití elektrických zariadení je potrebné dodržiavať nasledujúce zásadné bezpečnostné
pokyny na ochranu proti zasiahnutiu elektrickým prúdom, nebezpečenstvom zranenia a vznikom požia-
ru. Prečítajte si a vezmite do úvahy všetky tieto pokyny prv, než uvedenú strunovú kosačku použijete.
Bezpečnostné pokyny dobre uschovajte.
Kosačky sú konštruované podľa najnovšieho stavu techniky a uznávaných bezpečnostných technic-
kých pravidiel. Napriek tomu sa môžu pri ich používaní vyskytnúť situácie ohrozujúce zdravie a život
používateľa alebo tretích osôb, príp. poškodzujúce kosačku a ďalšie vecné hodnoty. Kosačky sa smú
používať len v technicky bezchybnom stave, ako aj v súlade s určením, bezpečnostnými pokynmi a po-
kynmi ohľadne možného nebezpečenstva pri dodržiavaní pokynov uvedených v návode na používanie!
Predovšetkým je potrebné bezodkladne (nechať) odstrániť všetky poruchy, ktoré negatívne ovplyvňujú
bezpečnosť!
Prečítajte si dôkladne tento návod na použitie. V každom prípade dodržiavajte pokyny ohľadom možné-
ho nebezpečenstva a bezpečnostné pokyny.
Nedodržiavanie týchto pokynov môže mať za následok ohrozenie života. V každom prípade je nevy-
hnutné dodržiavať pokyny na ochranu proti úrazom. Prečítajte si ich pred použitím tejto kosačky.
Strunové kosačky sú určené výhradne na dokosovanie okrasných trávnikov, tzn. okrajov trávnikov.
Iné použitie alebo použitie prekračujúce tento rozsah, ako napr. sekanie krov a živých plotov alebo
veľkoplošných trávnikov, sa považuje za použitie v rozpore s ich určením. Za škody, ktoré pri takomto
použití vzniknú, výrobca / dodávateľ neručí. Riziko nesie výhradne používateľ. Použitie v súlade s ur-
čením zahŕňa ďalej dodržiavanie návodu na použitie a dodržiavanie podmienok prevádzky a údržby.
Návod na použitie uchovávajte v mieste použitia kosačky.
A. Všeobecné pokyny
1. Vysoké otáčky kosačky a prívodný kábel predstavujú zvýšené nebezpečenstvo. Preto je nevyhnutné
pri práci s kosačkou dodržiavať osobitné bezpečnostné pokyny.
2. Pred vykonávaním akejkoľvek práce s kosačkou, pred čistením a prepravou vytiahnite vidlicu zo
zásuvky. Ak kosačka zostane stáť bez dozoru, musí sa odpojiť od siete. Pred údržbou, kontrolou
poškodenia prívodného kábla či opravou kosačky je nutné vždy vytiahnuť vidlicu zo zásuvky.
3. Používateľ by si mal od predajcu alebo odborníka nechať predviesť bezpečné zaobchádzanie s ko-
sačkou.
4. Zákaz obsluhy kosačky pre neplnoleté osoby. Kosačka sa smie odovzdať (zapožičať) len osobám,
ktoré sú podrobne oboznámené s jej obsluhou. V každom prípade odovzdajte spolu s kosačkou aj
návod na použitie. Mladiství do 16 rokov nesmú zariadenie používať.
5. Používateľ je zodpovedný za tretie osoby nachádzajúce sa v pracovnej oblasti zariadenia.
6. Osoby, ktoré s kosačkou pracujú, musia byť zdravé, oddýchnuté a v dobrej kondícii. Nezabúdajte
na včasné prestávky v práci! - s kosačkou nepracujte pod vplyvom alkoholu alebo omamných látok.
Všeobecné bezpečnostné pokyny
Účel použitia
Bezpečnostné pokyny
SK

18
7.
Na kosačke nevykonávajte zmeny, nenahradzujte nylonovú strunu napr. oceľovým drôtom.
Mohli by ste tak ohroziť svoje zdravie. Za škody, ktoré vzniknú v dôsledku používania ko-
sačky v rozpore s určením alebo v dôsledku nedovolených zmien výrobca nenesie žiadnu
zodpovednosť
.
8. Nezapínajte kosačku, ak sa v blízkosti zdržiavajú osoby, najmä deti alebo domáce zvieratá.
9. V okruhu 15 m sa nesmú zdržiavať ani ďalšie osoby / deti, ani zvieratá, pretože sa od rotujúcej
vyžínacej hlavice môžu odrážať kamene a pod.
10. Toto zariadenie nie je určené na používanie osobami (vrátane detí), ktoré majú znížené psychic-
ké, senzorické alebo duševné schopnosti a / alebo ktoré nemajú dostatok skúseností a / alebo
nemajú dostatok znalostí, s výnimkou prípadov, kedy na nich dohliada osoba zodpovedná
za ich bezpečnosť alebo táto osoba ich poučila o používaní tohto zariadenia.
B. Pokyny pre použitie
Kosačka sa smie používať len na kosenie trávy a buriny pozdĺž múrikov, pod plotmi, okolo stromov
a stĺpikov, na schodoch, dláždených cestách a terasách, pod krami a živými plotmi, na príkrych
svahoch, v škárach medzi dlažobnými kockami atď.
C. Pokyny pre bezpečné použitie
1. V záujme bezpečnej prevádzky sa odporúča napájať kosačku cez prúdový chránič s vybavova-
cím prúdom max. 30 mA. Ďalšie informácie vám poskytne elektrotechnik.
2. Pred každým použitím kosačky sa musí skontrolovať správnosť jej fungovania a predpísaný,
bezpečný prevádzkový stav. Dôležité je najmä skontrolovať prívodný kábel a predlžovací kábel,
vidlicu, spínač a vyžínaciu hlavicu.
3. Pred použitím sa musí skontrolovať, či prívodný kábel a predlžovací kábel nevykazujú známky
poškodenia alebo starnutia. Kosačka na trávu sa nesmie používať, ak sú káble poškodené alebo
opotrebené.
4. Ak dôjde k poškodeniu kábla v priebehu práce s kosačkou, musí sa kábel okamžite odpojiť
od siete. Kábla sa nedotýkajte skôr, než bude odpojený od siete.
5. Pozor! Nebezpečenstvo! Vyžínacie prvky po vypnutí motora dobiehajú. Vzniká nebezpečenstvo
úrazov na prstoch rúk a na nohách!
6. Používajte len káble, ktoré zodpovedajú daným predpisom. Vidlice a spojky predlžovacích káb-
lov musia byť chránené pred odstrekujúcou vodou. Kosačka sa smie prevádzkovať len s bez-
chybným ochranným zariadením, zvláštnu pozornosť je nutné venovať pevnému dosadaniu
vyžínacej hlavice.
7. Nepoužívajte poškodené káble, spojky, vidlice a vyžínacie hlavice.
8. Motor sa smie spúšťať až potom, keď sa v blízkosti vyžínacích prvkov nenachádzajú ruky a nohy.
9. Pri práci s kosačkou noste ochranné okuliare alebo ochranu očí, celé topánky s drsnou podráž-
kou, priliehavé pracovné oblečenie, rukavice a ochranu sluchu.
10. Pri neopatrnom používaní kosačky môžu rotujúce vyžínacie prvky spôsobiť zranenie rúk a nôh.
11. Kosačku na trávu držte vždy pevne oboma rukami - dbajte na stabilnú a bezpečnú polohu.
12. S kosačkou pracujte pokojne, s rozvahou a len pri dobrom svetle a podmienkach viditeľnosti
a neohrozujte ostatných! Pracujte opatrne!
13. S predlžovacím káblom manipulujte vždy tak, aby sa nepoškodil a nerobil vám prekážky
v chôdzi.
14. Nepreťahujte predlžovací kábel cez hrany, ostré alebo špicaté predmety, ani ho neprelamujte,
napr. pod dverami a v oknách.
15. Pri práci musí byť namontovaný ochranný štít vyžínacej hlavice a strunová kosačka otočená
ochranným štítom k obsluhe.
SK

19
16. Vidlicu neodpájajte zo zásuvky ťahom za kábel, ale za vidlicu.
17. V neprehľadnom, husto porastenom teréne pracujte s osobitnou pozornosťou!
18. Kosačku nenechávajte stáť pri daždi vonku.
19. Nekoste mokrú trávu! Kosačku nepoužívajte v daždi!
20. Predlžovací kábel držte tak, aby sa nedostal do kontaktu s rotujúcou nylonovou strunou.
21. Pri preprave kosačky na krátku vzdialenosť (napr. na iné miesto) uvoľnite spínač a odpojte
vidlicu.
22. Pozor na nebezpečenstvo pokĺznutia na svahoch alebo na nerovnom teréne.
23. Svahy koste naprieč sklonu. Pozor pri otáčaní!
24. Dajte pozor na pne a korene, o ktoré môžete zakopnúť!
25. Z vyžínacej hlavice sa musí pravidelne odstraňovať namotaná tráva!
26. Vyžínacia hlavica sa musí v krátkych intervaloch pravidelne kontrolovať. Pri zjavných zmenách
(vibrácie, hluk) kosačku okamžite vypnite. Držte ju pevne a hlavicu pritlačte k zemi, aby sa za-
stavila, potom vytiahnite vidlicu zo zásuvky. Skontrolujte vyžínaciu hlavicu - pozornosť venujte
trhlinám.
27. Pozor na zranenie o zariadenie, ktoré slúži na odrezávanie struny. Po výmene cievky so strunou
alebo po predĺžení vlákna podržte kosačku najprv v normálnej pracovnej polohe, až potom ju
zapnite.
28. Poškodenú vyžínaciu hlavicu nechajte okamžite vymeniť aj v prípade zdanlivo nepatrných vla-
sových trhlín. Poškodenú vyžínaciu hlavicu neopravujte.
29. Po prerušení a ukončení práce: odpojte vidlicu! Vykonajte údržbu kosačky (pri odpojenej vidli-
ci): Vykonajte len tie údržbárske práce, ktoré sú popísané v návode na použitie. Všetky ostatné
práce zverte servisu.
30. Pravidelne čistite otvory pre chladiaci vzduch na kryte motora.
31. Používajte len originálne náhradné dielce.
32. Používajte len originálne vyžínacie hlavice a náhradné cievky. Nikdy nepoužívajte kovové vy-
žínacie prvky.
33. Plastové časti čistite vlhkou handrou. Mechanické čistiace prípravky by mohli umelú hmotu
poškodiť.
34. Kosačku nikdy nestriekajte prúdom vody!
35. Kosačku ukladajte na suchom mieste.
Dôležité pokyny na zachovanie záručných nárokov:
• Vstupné vzduchové otvory udržiavajte v čistote, aby sa motor mohol chladiť.
• Nepracujte so strunou dlhšou, než ako nastavuje orezávacie ostrie.
• Používajte len strunu s priemerom max. 1,4 mm a originálnu cievku (najlepšie našu originálnu
strunu).
• Netlačte vyžínaciu hlavicu k zemi, tým brzdite spustený motor.
•
Predchádzajte nárazom vyžínacej hlavice na tvrdý podklad, inak hriadeľ motora stratí vy-
váženosť.
• Po náraze alebo inom poškodení vyžínač skontrolujte.
• Nepoužívajte neoriginálnu čepeľ, kovový drôt alebo podobné predmety.
• Používajte len príslušenstvo odporúčané výrobcom.
• Vyžínač si dávajte opravovať len kvalifikovaným pracovníkom a len pri použití originálnych
náhradných dielcov. Len tak budete mať zaručenú bezpečnú funkciu zariadenia.
SK

20
Predná rukoväť (obr. 3a & 3b)
Nasaďte prednú rukoväť (4) na hornú rúrku (7).
Zaistite prednú rukoväť skrutkou (A) a ružicovou maticou (5).
Ochranný strmeň rastlín
Konce ochranného strmeňa (9) umiestnite do otvorov na bokoch pohonnej jednot-
ky (10).
Ochranný štít (obr. 3d)
Nasaďte ochranný štít (12) na motorovú jednotku a zaistite skrutkou (14).
Montáž
SK
Table of contents
Languages:
Other Mountfield Trimmer manuals
