MRA 4025066162918 User manual

1
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE MONTAJE
GUIDA AL MONTAGGIO

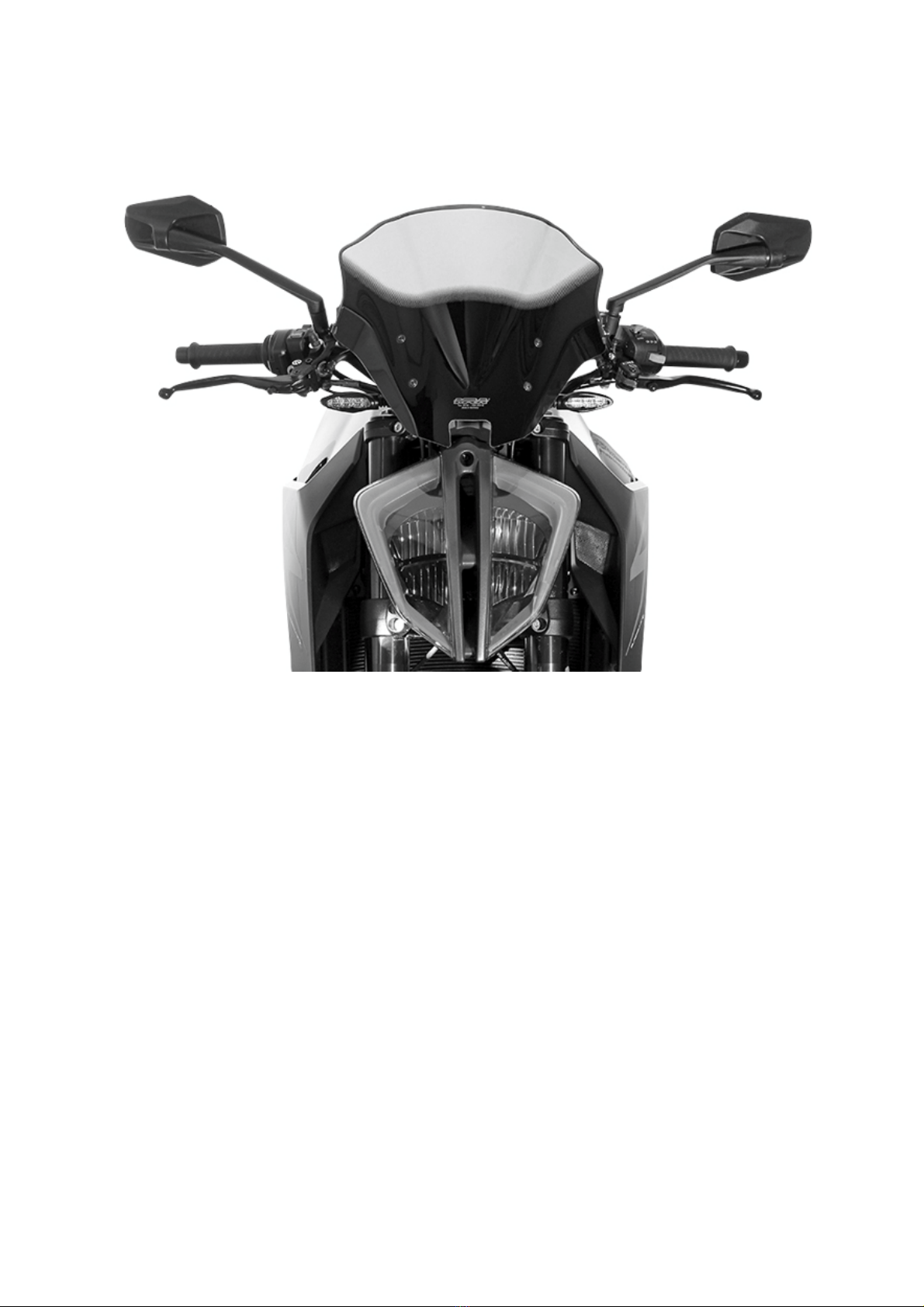

KTM 1290 Super Duke R
2017-
© by MRA-Klement GmbH – 06/2017 4025066160136
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: [phone] Email: [e-mail]

2
DM O NTAG EAN LEI TUNG
KTM 1290 Super Duke R 2017-
Wir danken Ihnen für den Kauf einer MRA-Windschutzscheibe.
Bitte lesen Sie diese Montageanleitung vor der Montage gründlich durch und überprüfen Sie die
Stückliste. Wir empfehlen eine Montage durch den Fachhandel.
Anzahl
Artikel
Artikelnr.
Benötigte Werkzeuge
1 MRA-Scheibe --- Inbus 3mm
Inbus 5mm
1 Paar Haltebleche 11255
4 Gummimuttern M5 10629
4 Kunststoffunterlegscheibe 12x5mm 10635
4 Linsenschraube M5x16mm 10554
2 Schelle 28/32mm komplett 11118
2 Muttern M6 10646
2 Abdeckung Mutter 10540
2 Inbusschraube M6x40mm 11016
2 Scheibe 12x6x1mm 10559
1 Kantenschutz mit Klemmhülsen ---
Montage der Scheibe am Motorrad:
1. Stellen Sie das Motorrad auf eine ebene Fläche.
2. Montieren Sie die Lenkerklemmschellen mit den Distanzhülsen an den Lenker (P1 + P2).
3. Stecken Sie die Mutter M6 von hinten in die Klemmenschellen (P2).
4. Montieren Sie die Haltebleche mit den Inbusschrauben M6x40mm und den schwarzen
Unterlegscheiben an die Klemmschellen (P2 + P3).
5. Drücken Sie die Mutter M6 bei der Montage der Haltebleche mit dem Finger etwas in die
Klemmschellen, damit die Schraube die Mutter greifen kann.
6. Ziehen Sie die Schrauben nur leicht an. Stecken Sie die Gummimuttern in die Haltebleche (P3).
Richten Sie die Haltebleche mit Hilfe der MRA-Scheibe mittig und im richtigen Winkel am Motorrad
aus.
7. Achten Sie darauf, dass die Klemmschellen nicht am Tachogehäuse anstehen und die MRA-Scheibe
nicht die Ausgleichsbehälter der Bremse und der Kupplung berühren.
8. Wenn die Haltebleche richtig ausgerichtet sind, ziehen Sie die Schrauben M6x40mm fest und
stecken Sie die Abdeckkappen auf die Klemmschellen (P5).
9. Montieren Sie die MRA-Scheibe mit den Linsenkopfschrauben M5x16mm und den
Kunststoffunterlegscheiben auf die Haltebleche und ziehen Sie die Schrauben fest.
10. Ziehen Sie das Kantenschutz-Profil wie im Bild 5 angezeigt, auf. Schneiden Sie den Rest ggf. ab.
11. Schieben Sie die Klemmhülsen über die Enden des Kantenschutzprofils und drücken diese mit einer
Kombizange leicht zusammen, so dass das Kantenschutzprofil geklemmt wird.
Nach Montage und danach in regelmäßigen Abständen alle Schrauben auf festen Sitz prüfen und ggf.
nachziehen. Die Scheibe mit Schwamm, Wasser und neutraler Seife reinigen. Lösungsmittel, Alkohol und
Benzin beschädigen die Scheibe.
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: [phone] Email: [e-mail]

3
GB MOUNT IN G I N STRUC T IONS
KTM 1290 Super Duke R 2017-
Thank you for buying a MRA Windshield.
Read this manual carefully and check the parts list for completeness before you begin. We recommend
that you have your screen fitted by an authorised workshop.
Number
Article
Article No..
Required tools
1 MRA screen --- Allen key, 3 mm
Allen key, 5 mm
1 Brackets, 1 pair 11255
4 Rubber nuts, M5 10629
4 Plastic washers, 12 x 5 mm 10635
4 Oval head screws, M5 x 16 mm 10554
2 Clamp, 28/32 mm, complete 11118
2 Nuts, M6 10646
2 Nut caps 10540
2 Allen screws, M6 x 40 mm 11016
2 Washers, 12 x 6 x 1 mm 10559
1 Edge protection strip with end sleeves ---
How to mount the screen onto your motorbike:
1. Stand your motorbike up on a level surface.
2. Mount the handlebar clamps with the spacers onto the handlebars (P1 + P2).
3. Insert the M6 nuts into the clamps from the rear (P2).
4. Mount the brackets onto the clamps using the M6 x 40 mm Allen screws and black washers (P2 +
P3).
5. While mounting the brackets, press each M6 nut part of the way into the clamps using your fingers
for the screw to mesh with the nut.
6. Turn in the screws without tightening them. Insert the rubber nuts into the brackets (P3). Line up
the brackets using the MRA screen towards the centre and at right angles to your motorbike.
7. Make sure that the clamps do not touch the speedometer housing, and that the MRA screen does
not touch the brake and clutch fluid expansion tank.
8. Once the brackets are correctly lined up, tighten the M6 x 40 mm screws and place the caps onto
the clamps (P5).
9. Mount your MRA screen onto the brackets using the M5 x 16 mm oval head screws and plastic
washers, and tighten the screws.
10. Mount the edge protection strip included as shown in P5, and cut off any excess as necessary.
11. Slide the end sleeves over the end of the edge protection strip, and gently squeeze the sleeves with
a pair of pliers to secure the edge protection strip.
After installation, check that all of the screws are tight; tighten them up if necessary. Repeat this at
regular intervals. Clean the screen with water, neutral soap and a sponge. Do not use solvents, alcohol or
spirits to clean the screen as they will damage it.
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: [phone] Email: [e-mail]

4
FINSTR UC T IONS DE MON TAGE
KTM 1290 Super Duke R 2017-
Merci d’avoir acheté un pare
-
brise MRA.
Veuillez lire attentivement ces
instructions de montage et vérifier la liste
des pièces. Nous vous recommandons de confier le montage à un revendeur spécialisé.
Nombre
Article
Modèle.
Outils nécessaires
1 Disque MRA --- Vis à six pans creux 3 mm
Vis à six pans creux 5 mm
1 Paire de tôles de maintien 11255
4 Écrous en caoutchouc M5 10629
4 Rondelles en plastique 12 x 5 mm 10635
4 Vis à tête bombée M5 x 16 mm 10554
2 Collier de serrage 28/32 mm complet 11118
2 Écrous M6 10646
2 Protection de l’écrou 10540
2 Vis à six pans M6 x 40 mm 11016
2 Disque 12 x 6 x 1 mm 10559
1 Profil de protection avec douilles de serrage ---
Montage du pare-brise sur la moto:
1. Posez la moto sur une surface plane.
2. Montez les colliers de serrage de la borne de guidon avec les douilles d’écartement sur le guidon (P1
+ P2).
3. Mettez l’écrou M6 par-derrière dans les bornes du collier de serrage (P2).
4. Montez les tôles de maintien sur les bornes du collier de serrage (P2 + P3) à l’aide de vis à six pans
M6 x 40 mm et des rondelles noires.
5. Pendant le montage, poussez un peu avec le doigt l’écrou M6 dans les bornes du collier de serrage
pour que la vis puisse agripper l’écrou.
6. Serrer les vis seulement légèrement. Enfilez les écrous en caoutchouc dans les tôles de maintien
(P3). Placez de manière centrée et à l’angle correct les tôles de maintien sur la motocyclette à l’aide
du disque MRA.
7. Veillez à ne pas laisser les bornes du collier de serrage sur le compteur de vitesse et à le disque MRA
toucher le réservoir de compensation du frein et l’embrayage.
8. Dès que les tôles de maintien sont orientées correctement, serrez fermement les vis M6 x 40 mm et
placez les capots de protection sur les bornes du collier de serrage (P5).
9. Montez le disque MRA à l’aide des vis à tête cylindrique bombées M5 x 16 mm et des rondelles en
plastique sur les tôles de maintien et serrez bien les vis.
10. Serrez le profil de protection tel qu’illustré sur l’image 5. Découpez éventuellement la partie en
excès.
11. Enfilez les douilles de serrage sur les extrémités du profilé de protection d’arête et serrez ces
dernières légèrement à l’aide d’une pince de manière à bloquer le profilé de protection d’arête.
Après le montage et ensuite, à des intervalles réguliers, vérifiez si toutes les vis sont bien serrées. Si nécessaire, les resserrer.
Nettoyez le pare-brise à l’aide d’une éponge, de l’eau et du savon neutre. Ne jamais utiliser du solvant, de l’alcool ou l’essence,
car ces produits risqueraient d’endommager le pare-brise.
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: [phone] Email: [e-mail]

5
IT G U I D A A L M O N T A G G I O
KTM 1290 Super Duke R 2017-
Grazie per aver acquistato un cupolino MRA.
Si prega di leggere attentamente la guida prima del montaggio e di verificare la distinta pezzi.
Consigliamo di rivolgersi a un rivenditore autorizzato per il montaggio.
Numero
Articolo
Modello
strumenti richiesti
1 Cupolino MRA --- Brugola da 3 mm
Brugola da 5 mm
1 Coppia di lamiere di supporto 11255
4 Dadi in gomma M5 10629
4 Rondelle in plastica 12 x 5 mm 10635
4 Vite a testa bombata M5x16 mm 10554
2 Fascetta 28/32 mm completa 11118
2 Dadi M6 10646
2 Copertura dado 10540
2 Vite a esagono incassato M6x40 mm 11016
2 Rondella 12x6x1 mm 10559
1 Profilo paraspigoli con manicotti di serraggio ---
Montaggio del cupolino sulla moto:
1. Sistemare la moto su una superficie piana.
2. Montare le fascette di serraggio del manubrio con i distanziali al manubrio stesso (P1 e P2).
3. Inserire i dadi M6 da dietro nelle fascette di serraggio (P2).
4. Montare le lamiere di supporto con le viti a esagono incassato M6x40 mm e le rondelle nere sulle
fascette di serraggio (P2 e P3).
5. Durante il montaggio delle lamiere premere leggermente con il dito i dadi M6 nelle fascette di
serraggio in maniera tale che la vite possa toccare il dado.
6. Stringere le viti solo leggermente. Inserire i dadi in gomma nelle lamiere di supporto (P3). Allineare
le lamiere di supporto con l'ausilio del cupolino MRA centralmente e nell'angolatura corretta sulla
moto.
7. Prestare attenzione che le fascette di serraggio non poggino sul tachimetro e che il cupolino MRA
non tocchi i serbatoi di compensazione del freno e della frizione.
8. Se le lamiere non sono correttamente allineate, stringere le viti M6x40 mm e inserire i cappucci sulle
fascette di serraggio (P5).
9. Montare il cupolino MRA con le viti a testa bombata M5x16 mm e le rondelle in plastica sulle
lamiere di supporto e stringere le viti.
10. Tirare il profilo paraspigoli, come indicato in figura 5. Tagliare eventualmente il resto.
11. Infilare i manicotti di serraggio sulle estremità del profilo paraspigoli e comprimerli leggermente con
una pinza universale così da bloccare il profilo stesso.
Dopo il montaggio e, successivamente, a intervalli regolari controllare che tutte le viti siano in sede ed
eventualmente serrarle. Pulire il cupolino con una spugna, acqua e un sapone neutro. Solventi, alcol e
benzina lo danneggiano.
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: [phone] Email: [e-mail]

6
ES INS TR UCC IONE S D E MO NTA JE
KTM 1290 Super Duke R 2017-
Gracias por la compra de un parabrisas MRA.
Antes de proceder al montaje, lea este manual y compruebe la lista de piezas. Recomendamos el montaje
a través de un comercio especializado.
Número
Articulo
Modelo
Herramientas necesarias
1 Disco MRA --- Allen 3mm
Allen 5mm
1 Par de chapas de sujeción 11255
4 Tuercas de goma M5 10629
4 Arandela de plástico 12x5mm 10635
4 Tornillo alomado M5x16mm 10554
2 Abrazadera 28/32mm completa 11118
2 Tuercas M6 10646
2 Cubierta de la tuerca 10540
2 Tornillo Allen M8x40mm 11016
2 Parabrisas 12x6x1mm 10559
1 Protección para los bordes con casquillos de
sujeción
---
Montaje del parabrisas en la motocicleta:
1. Posicione la motocicleta sobre una superficie plana.
2. Monte las abrazaderas de sujeción en la dirección con los casquillos distanciadores (P1 + P2).
3. Inserte la tuerca M6 en las abrazaderas de sujeción desde atrás (P2).
4. Monte las chapas de sujeción en las abrazaderas de sujeción con los tornillos Allen M6x40mm y las
arandelas negras (P2 + P3).
5. Al montarlas en las chapas de sujeción, apriete un poco la tuerca M6 con el dedo en las abrazaderas
de sujeción para que el tornillo llegue a la tuerca.
6. Apriete los tornillos tan solo ligeramente. Inserte las tuercas de goma en las chapas de sujeción (P3).
Oriente las chapas de sujeción al centro y en el ángulo correcto de la motocicleta con ayuda del
disco MRA.
7. Preste atención a que no queden abrazaderas de sujeción en la carcasa del tacómetro y a que el
disco MRA no toque los depósitos de compensación del freno y el acoplamiento.
8. Cuando las chapas de sujeción se hallen correctamente orientadas, apriete los tornillos M6x40mm e
inserte las cubiertas en las abrazaderas de sujeción (P5).
9. Monte el disco MRA en las chapas de sujeción con los tornillos de cabeza alomada M5x16mm y las
arandelas de plástico y apriete los tornillos.
10. Apriete el perfil de protección de los bordes tal y como puede verse en la imagen 5. Si procede, corte
el resto.
11. Deslice los casquillos de sujeción por los extremos del perfil de protección de los bordes y apriételos
con unos alicates ligeramente para unirlos de modo tal que se sujete el perfil de protección de los
bordes.
Después del montaje, y más adelante a intervalos regulares, comprobar que todos los tornillos están bien
colocados y dado el caso volver a apretarlos. Limpiar el cristal del parabrisas con una esponja, agua y
jabón neutro. Los disolventes, el alcohol y la gasolina dañan el cristal.
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: [phone] Email: [e-mail]

7
P 1
P 2
Fahrtrichtung / direction of travel

8
P 3
P 4

9
P 5
