MrHeater BOSS-XB13 Basecamp Assembly instructions

XB13
XW18
Model #
www.mrheater.com •
XB13
XW18
DANGER
2017
– Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or
any other appliance.
– An LP cylinder not connected for use shall not be stored in the vicinity of this or any other
appliance
– WHAT TO DO IF YOU SMELL GAS
• Do not try to light appliance
• Extinguish any open flame
• Shut off gas to appliance
BATTERY OPERATED SHOWER SYSTEM
Fully Portable Instant Hot Water/Shower
OPERATING INSTRUCTIONS AND OWNER’S MANUAL
READ INSTRUCTIONS CAREFULLY: Read and follow all instructions. Place instructions in a safe
place for future reference. Do not allow anyone who has not read these instructions to assemble,
light, adjust or operate the shower.
Battery Operated Shower System
• This appliance can produce carbon monoxide which has
no odor
•Using it in an enclosed space can kill you.
• Never use this appliance in an enclosed space such as a
camper , car or home
WARNING: If the information in this manual is not followed exactly, a fire or
explosion may result causing property damage, personal injury or loss of life.
CARBON MONOXIDE HAZARD
800-251-0001

2
Basecamp, Inc. | Portable Shower Operating Instructions and Owner’s Manual
CONTENTS
WARNINGS................................................................................. 2
SHOWER SPECIFICATIONS........................................................... 3
OPERATING PRECAUTIONS.......................................................... 3
SAFETY PRECAUTIONS................................................................ 3
OPERATING INSTRUCTIONS ........................................................ 4
MAINTENANCE, STORAGE AND SERVICE ................................... 6

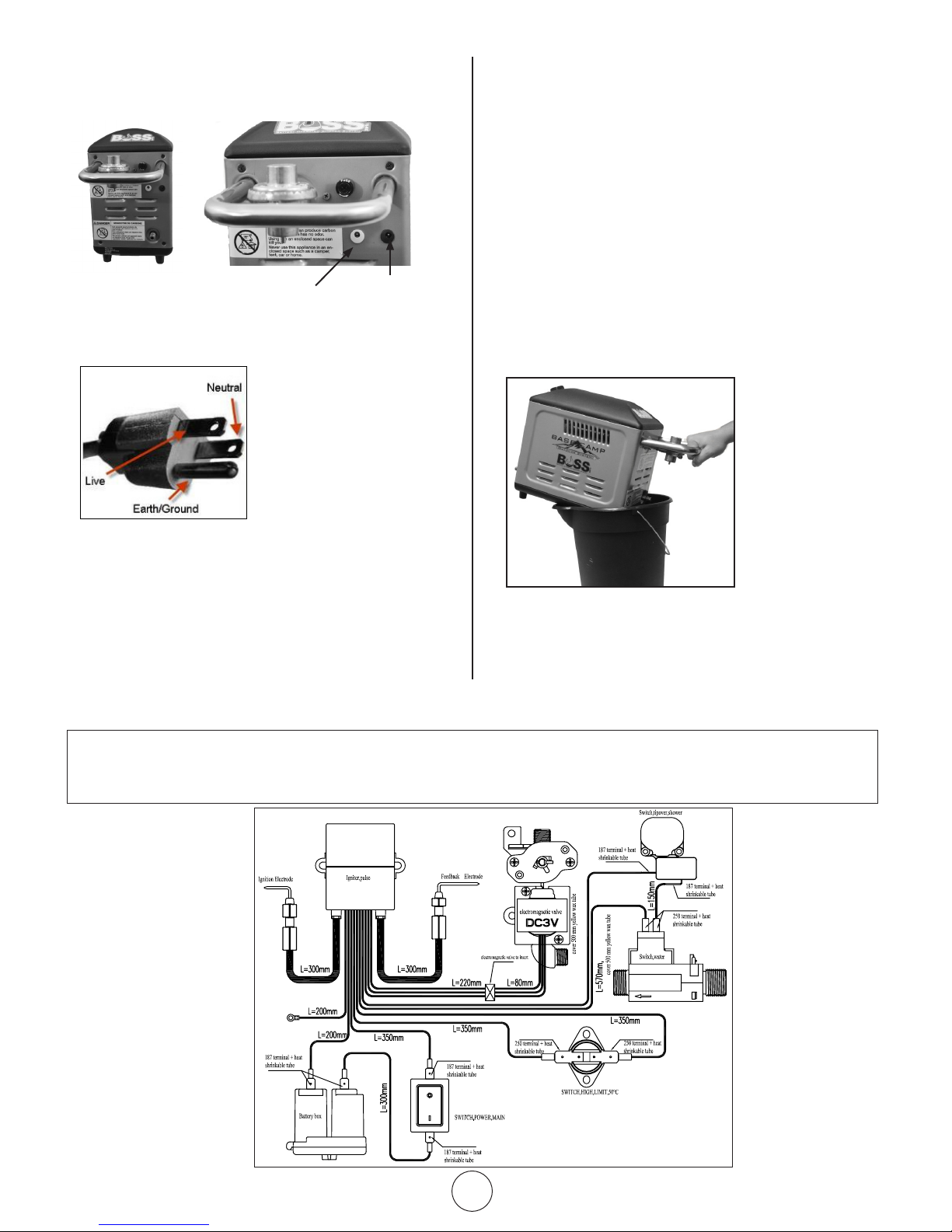

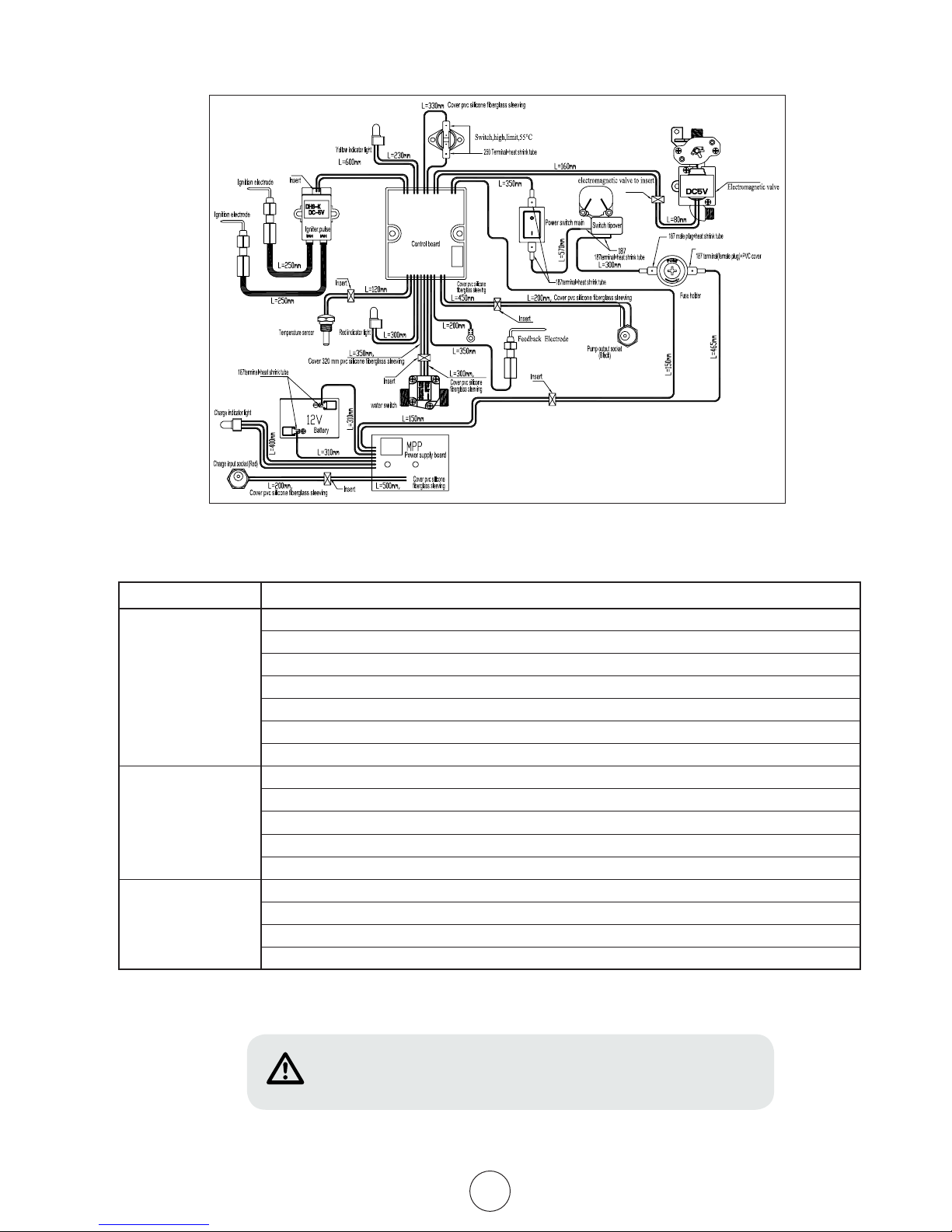

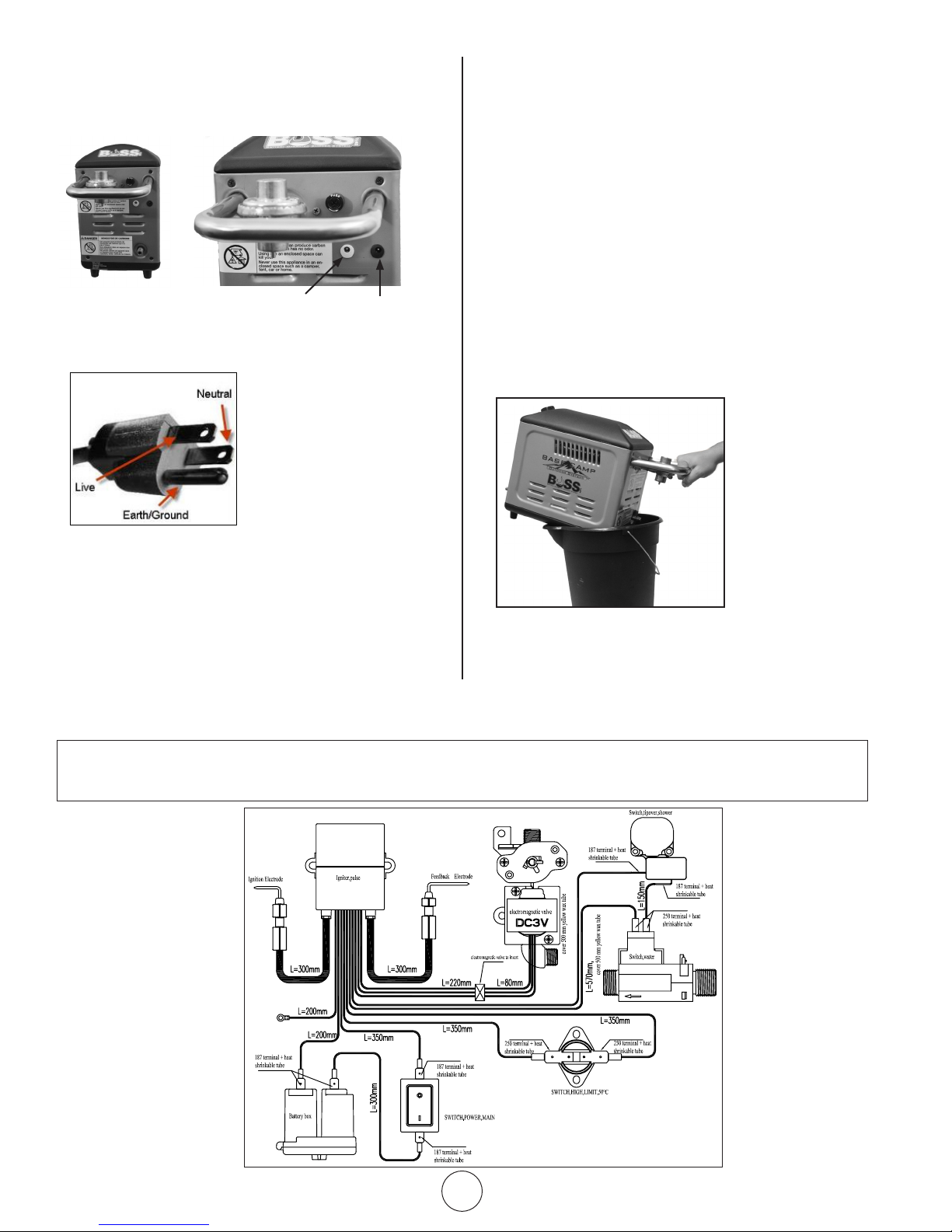

WIRING DIAGRAM...................................................................... 7
TROUBLESHOOTING.................................................................... 7

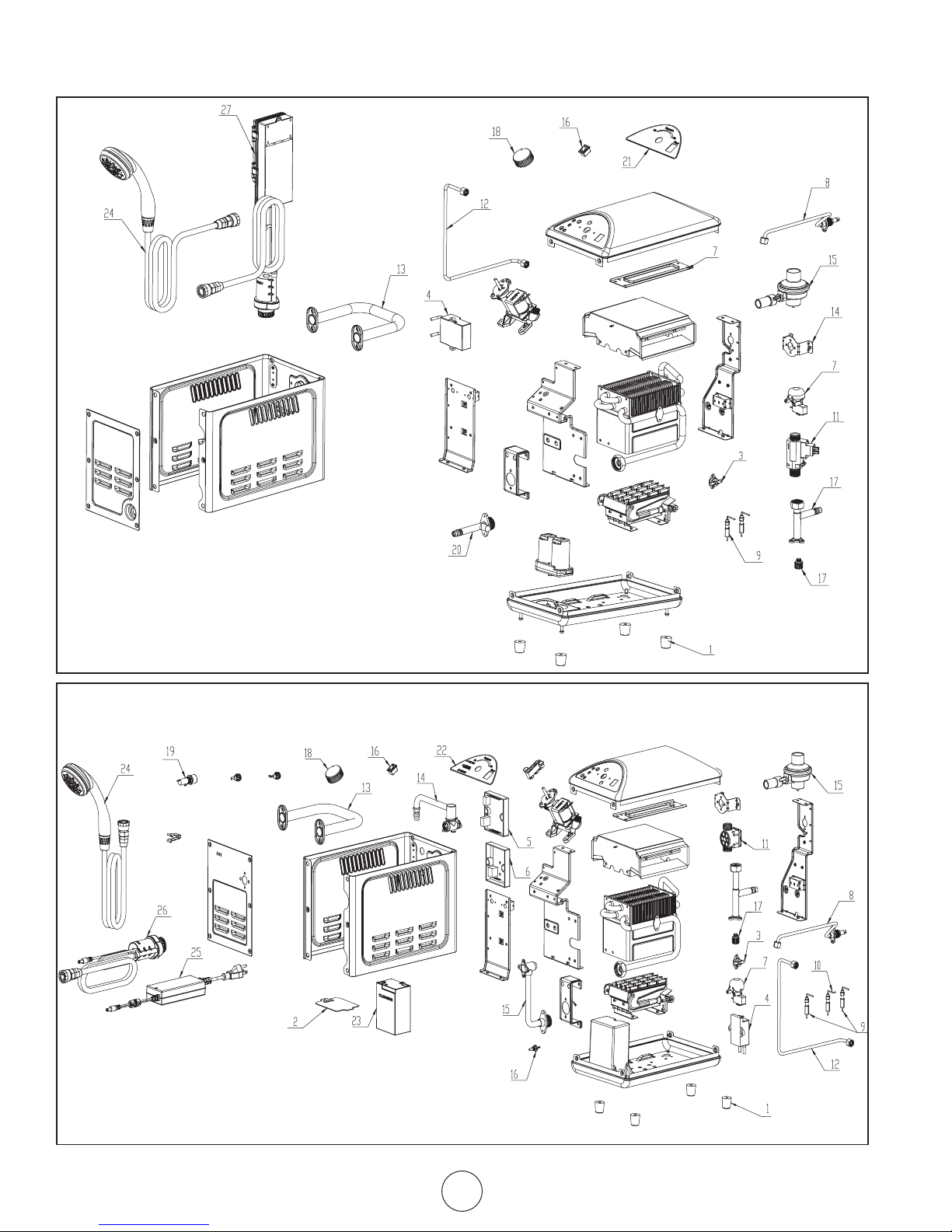

EXPLODED VIEW......................................................................... 8
PARTS LIST.................................................................................. 9
WARRANTY ...............................................................................10
INSTRUCTIONS FOR ORDERING PARTS.......................................10
LANGUAGES
ENGLISH ...........................................................................1-10
SPANISH ................................................................................1-10
FRENCH .................................................................................1-10
WARNING:
• NOT FOR HOME OR RECREATIONAL VEHICLE USE.
• THE WATER HEATER IS FOR POINT OF USE, FOR
TEMPORARY WATER HEATING AND NOT FOR
CONNECTION TO A PERMANENT INLET WATER
CONNECTION OR FOR CONNECTION TO A WATER
DISTRIBUTION SYSTEM TO SUPPLY MULTIPLE OUTLETS.
• DO NOT OPERATE HEATER WHERE FLAMMABLE
LIQUIDS OR VAPORS MAY BE PRESENT.
• USE THE PRESET REGULATOR THAT IS INSTALLED.
DO NOT ATTEMPT TO ADJUST.
• NEVER INSTALL OR REMOVE PROPANE TANK
WHILE HEATER IS OPERATING, NEAR FLAME,
OTHER IGNITION SOURCES OR WHILE HEATER IS
HOT TO THE TOUCH
WARNING:
YOUR SAFETY IS IMPORTANT, SO PLEASE READ THESE INSTRUCTIONS
BEFORE YOU OPERATE.
PORTABLE HOT WATER/SHOWER:
• THIS APPLIANCE IS NOT INTENDED FOR THE SUPPLY
OF DRINKING WATER. HEALTH RISKS CAN OCCUR IF
WATER IS CONSUMED INTERNALLY
• THIS APPLIANCE IS INTENDED FOR THE SUPPLY OF
HEATED WATER FOR THE PURPOSE OF WASHING AND
CLEANING ONLY.
• CHECK AND CONFIRM SAFE WATER TEMPERATURE
BEFORE USING THIS APPLIANCE. WATER FROM THIS
APPLIANCE MAY BE VERY HOT.
THIS MANUAL CONTAINS IMPORTANT INFORMATION ABOUT THE
ASSEMBLY, OPERATION AND MAINTENANCE OF THIS PORTABLE
SHOWER.
SAFETY PRECAUTIONS ARE ESSENTIAL WHEN ANY MECHANICAL
OR PROPANE FUELED EQUIPMENT IS INVOLVED. THESE
PRECAUTIONS ARE NECESSARY WHEN USING, STORING AND
SERVICING. FOLLOWING THESE SAFETY ALERTS WILL REDUCE THE
POSSIBILITY OF PERSONAL INJURY OR PROPERTY DAMAGE.
PROPANE CYLINDERS MUST BE DISCONNECTED WHEN THE
SHOWER IS NOT BEING USED OR WHEN STORING THE SHOWER.
THE STATE OF CALIFORNIA REQUIRES THE FOLLOWING WARNINGS:
WARNING: COMBUSTION BY-PRODUCTS PRODUCED WHEN
USING THIS PRODUCT CONTAIN A CHEMICAL KNOWN TO
THE STATE OF CALIFORNIA TO CAUSE CANCER AND BIRTH
DEFECTS (OR OTHER REPRODUCTIVE HARM).
WARNING: THIS PRODUCT CONTAINS CHEMICALS KNOWN
TO THE STATE OF CALIFORNIA TO CAUSE CANCER AND BIRTH
DEFECTS OR OTHER REPRODUCTIVE HARM.
DANGER
.
HOT
BURN
•Water temperature
over 125°F(52°C) can
cause severe burns
instantly or death
from scalds.
•Children, disabled
and elderly are at
highest risk of being
scalded.
• See instruction
manual before
setting temperature
at water heater.
• Feel w ater before
bathing or
showering.
Never store propane
near high heat, open
flames, pilot lights,
direct sunlight, or other
ignition sources or
where temperatures
exceed 120° F (49°C)
Propane is heavier than
air and can accumulate
in low places it you
smell gas leave the area
immediately.
During operation this
product can be a source
of ignition. Never
use this appliance in
spaces that contain or
may contain volatile or
airborne combustibles,
or products such as
gasoline, solvents, paint
thinners, dust particles
or unknown chemicals
EXPLOSION-FIRE
HAZARD
Clearance to Combustibles:
Model: TOP & FRONT Sides Rear
XB13 48” 12 ” 12 ”
XW18 48” 12 ” 12 ”
DANGER

Basecamp, Inc.| Portable Shower Operating Instructions and Owner’s Manual
3

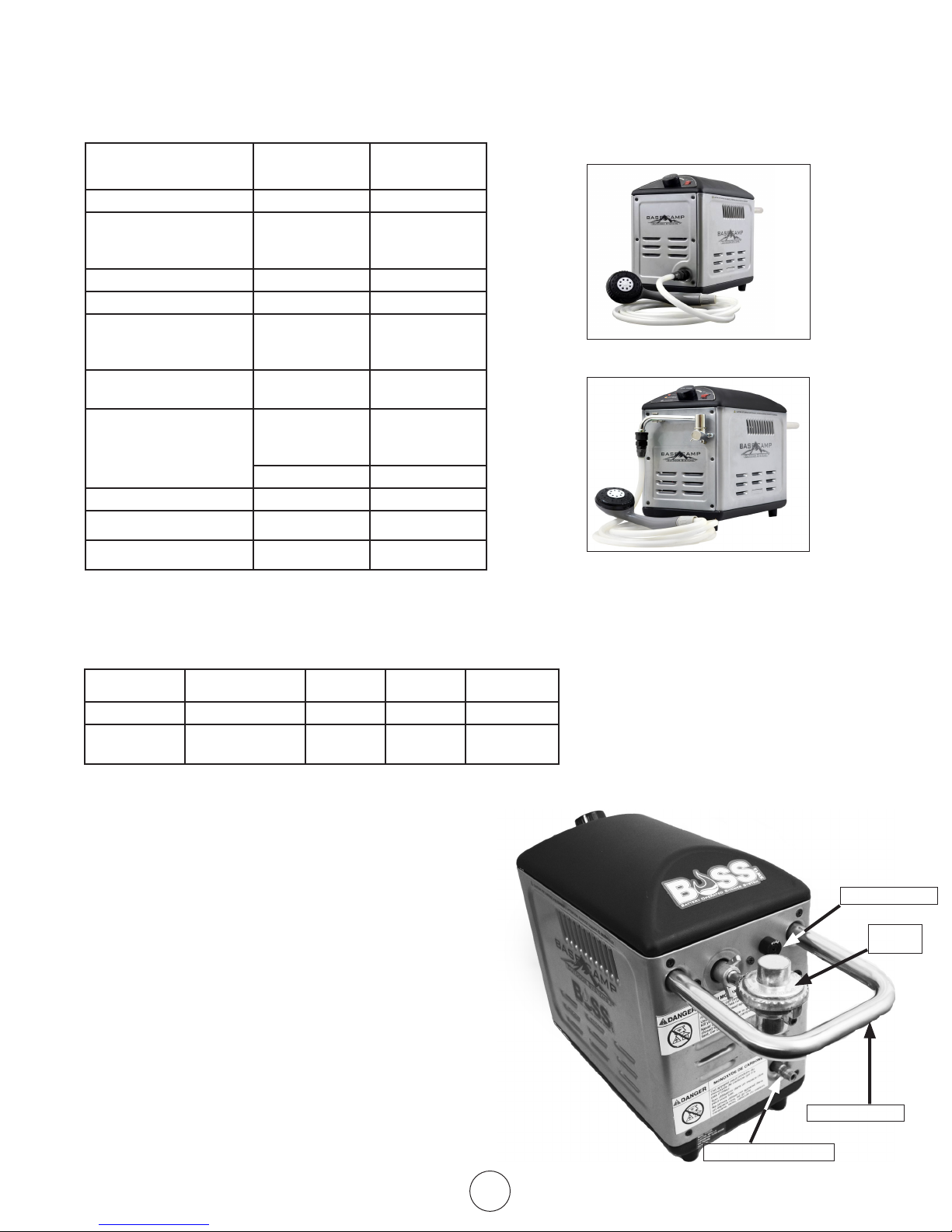

SPECIFICATIONS
UNPACKING and ASSEMBLING
1. Remove heater from carton.
2. Remove all protective material which may have been applied
to the heater for shipment.
3. Check the appliance for possible shipping damage and
straighten out all hoses to remove any kinks or twists. If any
damage is found immediately contact the manufacturer at
1-800-251-0001.
4. Install handle assembly by screwing them into place.
5. Attach the supplied regulator by rotating the t-wing nut in a
“clockwise” direction carefully not to over tighten.
6. Attach the LP cylinder to the regulator by rotating in a
“clockwise” direction. Only use LP cylinders with proper fuel
type approved for the appliance must be used. Check for gas
leaks with soapy water.
DO NOT USE A FLAME TO CHECK FOR LEAKS.
CAUTION: Certified for use only with Liquid Propane
LP-gas cylinders of the U.S. Department of Transportation (DOT) or Transport Canada, CAN/CSA B339.
Model: XB13
(F235300)
XW18
(F235325)
Rating: BTU 10,000 -13,000 10,000 -17,000
Battery 6(D cell batteries)
Not included
2.6A/HR Sealed
Lead Acid Internal
Battery
Run Time (Full Charge) 30 minutes 40 minutes
Fuel Source Propane Propane
Fuel Supply Pressure
(to regulator):
Max. Bottle
Pressure
Max. Bottle
Pressure
Gas Supply Pressure
(Regulator out):
11” WC 11” WC
Electrical Input
115V, 60 Hz, 1Ø, 2A
Min. Operating
Voltage:100V
230 Watts (W)
High Temperature Control: 125°(F) 125°(F)
Temperature Rise 35°(F) 42°(F)
Ignition Piezo Spark Piezo Spark
DIMENSIONS
Model: Length(in) Width(in) Height(in) Weight(LBS)
XB13 12 1/2” 7 1/2” 12 ” 14 lbs.
XW18 19 1/4”
(Faucet to Handle)
7 1/2” 12 ” 15 lbs.
Model XW18
Model XB13
Pump Inlet Connection
Handle Assembly
Regulator
Assembly
Fuse (Model XW18)

4
Basecamp, Inc. | Portable Shower Operating Instructions and Owner’s Manual
OPERATING PRECAUTIONS
Propane is heavier than air. If propane leaks from a connection or
fitting, it sinks to the floor, collecting there with the surrounding
air, forming a potentially explosive mixture. During set up check
all connections and fittings for leaks using soapy water. Never use
flame. Bubbles indicate a leak. Check that the connection is not
cross threaded and that it is tight. Perform another leak check.
If there is still a leak, remove the cylinder and contact Basecamp
direct for service or repair.
• Use for water heating only. Never alter in anyway or use with
any device or part not expressly approved by BaseCamp.
• This appliance is designed to be used with a source water
temperature of 60°F or below
• The maximum temperature rise from the appliances 35º F to
the shower head and 42º F to the tap from the source water
temperature
• For safety the appliance is designed to shut off the burner
when the water temperature from either of the outlets
reaches 125°°F
• XB13 will operate up to 75 minutes between battery changes
• The average run time for the XW18 from a fully charged
battery is 20 to 30 mins before it will require recharging
• The XW18 can be operated while connected to AC or DC,
however the battery will only receive charge when pump is
not operating. When the pump is off the battery will receive
charge.
• During operation ensure that all air inlets and exhaust
(front,sides and back) are kept free from obstructions and
closure.
SAFETY FEATURES
This appliance is equipped with the following safety
features:
• Over Temperature Sensor – the appliance will not
allow the burner to remain in operation once the outlet
water temperature reaches 125ºF.
• Water Flow Sensor – water must be flowing through
the system to allow the burner to ignite. In the case
that the water supply is restricted or ceases, the burner
will be extinguished and will not relight.
• Tilt Switch – in the event that the appliance is moved
during operation or is being operated on an unstable
or non-solid surface the appliance will shut down and
must be switched off until a suitable surface is located.

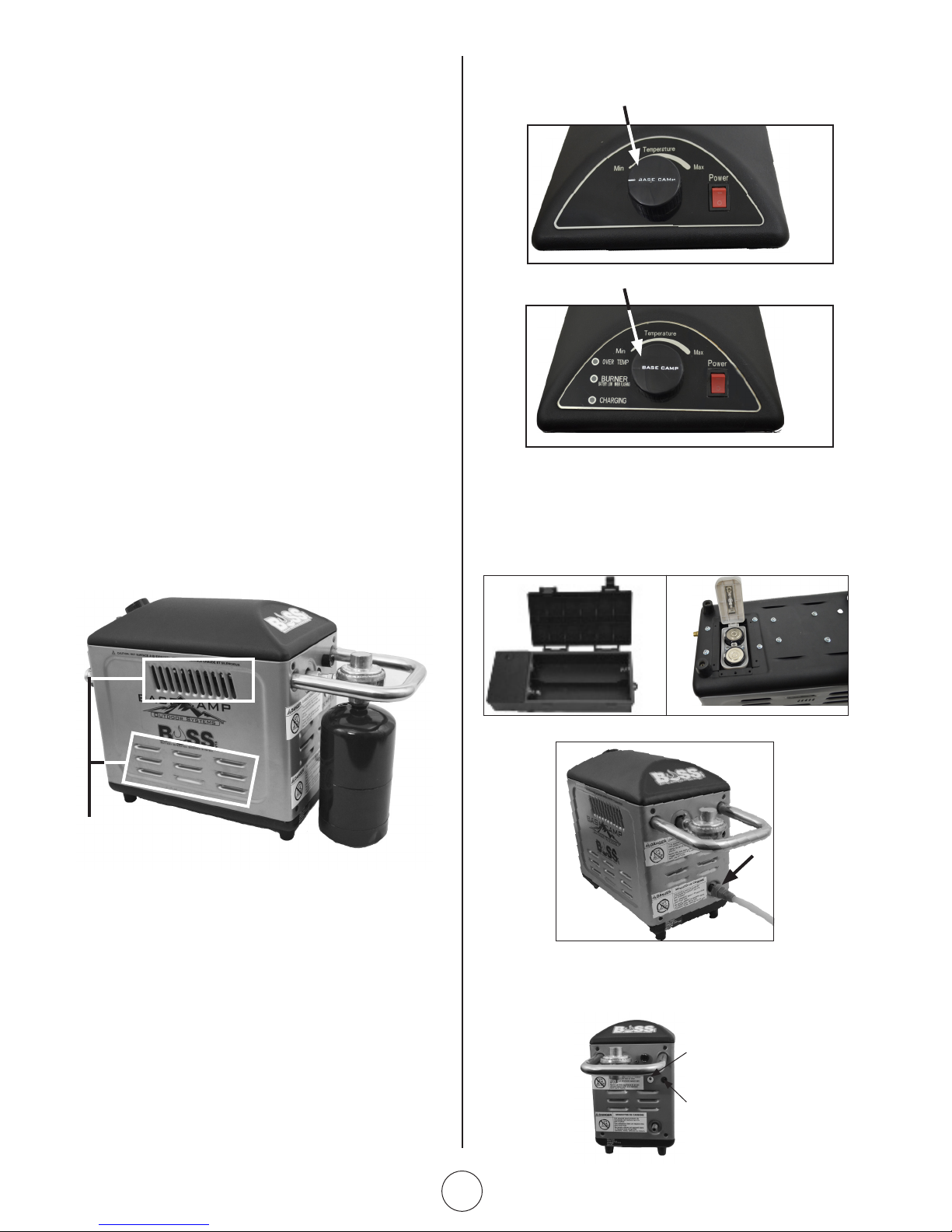

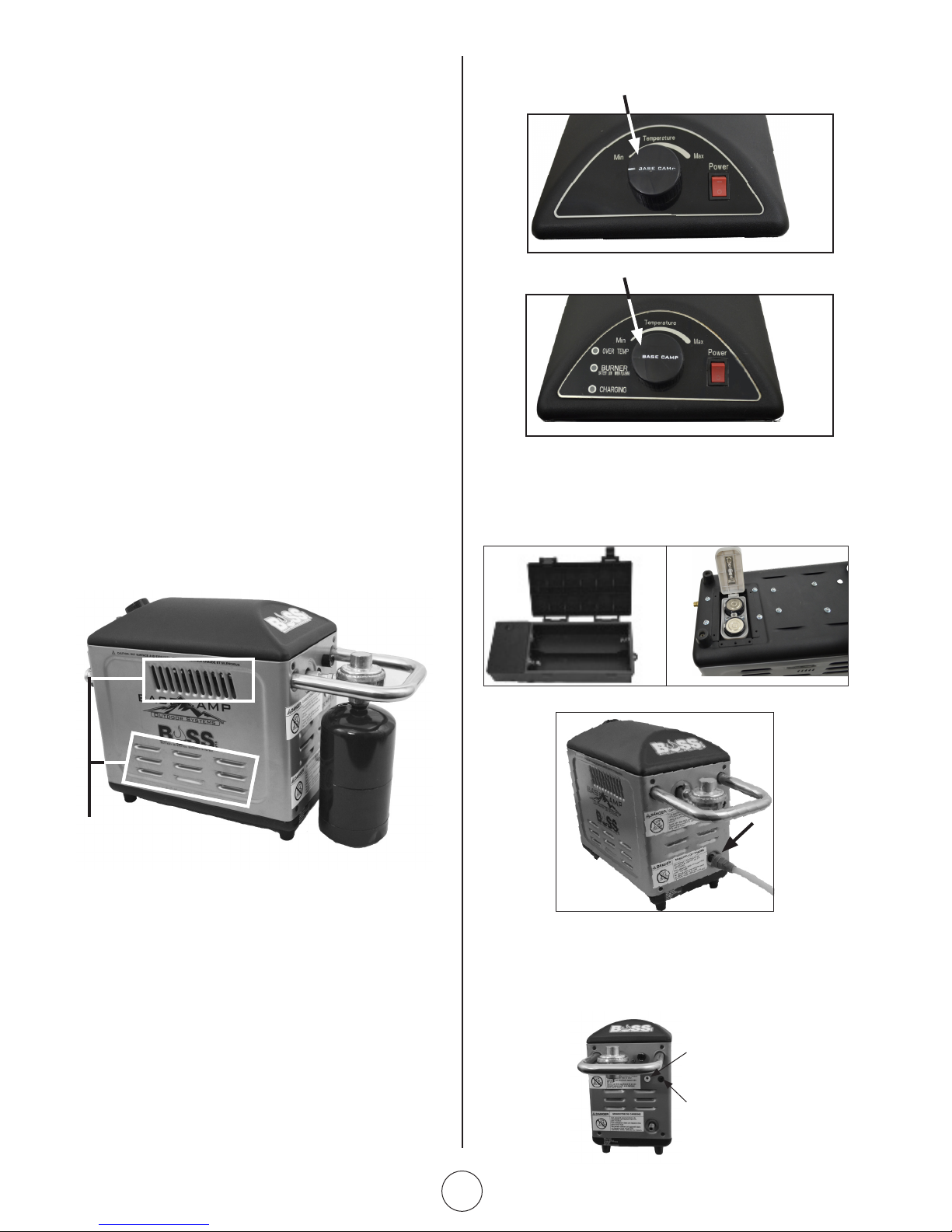

CONTROL PANEL
OPERATING SHOWER INSTRUCTIONS
1. MODEL (XB13) Make sure to insert 4 D cell batteries in the
pump power pack and 2 D cell batteries in under side of battery
compartment.. (Fig.1)Attach pump hose with quick connect fitting
to the back inlet hose connection.(Fig.2)
Model (XW18) Have the heater fully charged or AC input
plugged in also have the pump plugged in properly.
TEMPERATURE CONTROL KNOB
TEMPERATURE CONTROL KNOB
MODEL (XB13)MODEL (XW18)
AIR INLETS
AND
EXHAUST
Fig. 1
Fig. 2
PUMP INPUT
AC INPUT

Basecamp, Inc.| Portable Shower Operating Instructions and Owner’s Manual
5

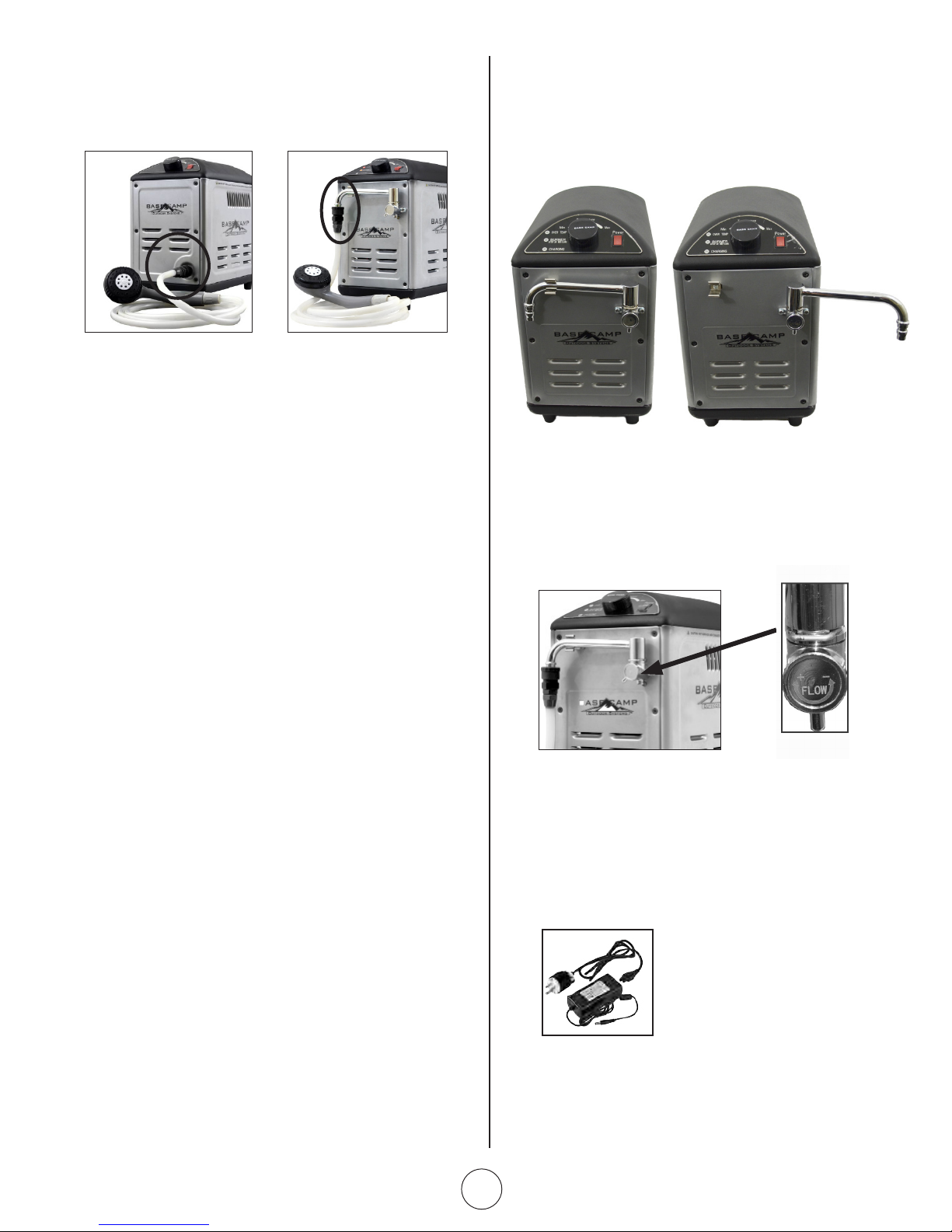

OPERATING TAP
INSTRUCTIONS(Model XW18 Only)
1. Swing the tap away from its storage position and locate to-
wards the side of the appliance and locate a basin or bucket
beneath and locate the water flow to the central position.
2. The water temperature can be adjusted by moving the flow
valve between “Min & Max” as this will slow or increase the
water flow resulting in an increase or decrease in the outlet
temperature.
IMPORTANT: Running water for an extended period of time
in the low flow position (-) can trigger the High Limit Switch
causing burner to stop.
APPLIANCE POWER & CHARGING
(Model XW18)
1. The appliance is fitted with a 15V 5A/hr battery pack and can
be recharged with the AC adaptors /supplied.
2. Check the “Battery Indicator” that sufficient power is
available, if not connect to the AC adaptor.
3. Attach the shower hose using the Quick Connect Fitting. Model
XB13 attaches to inlet connection located on the front side of
shower. (Fig. 2)
Model XW18 attaches to the faucet. (Fig. 3)
4. Submerge the pump in a suitable reservoir of water. Maintain
pump fully submerged in water as the pump is being used as
pump motor can be damaged if not.
DO NOT use water direct from rivers, lakes sediments
from these bodies of waters can damage pump and the
appliance. DO NOT use in ocean in which salt water can
damage the pump and appliance.
WARNING: there are possible health effects from microbes
that might be present in these bodies of waters rivers, lakes
and oceans.
5. Screw propane clockwise into shower regulator then depress
the power button,the electronic ignition should be heard
igniting the burner. The XB13 model press the start button
on the pump power pack.
6. Take care to measure the temperature of the water from the
shower head, the temperature can be adjusted by turning the
temperature control knob until the desired level is reached.
IMPORTANT – Water remaining in the heat exchanger while the
flow is stopped may become hot. When the flow is resumed the
user must check the temperature output to ensure that it is
suitable and not too hot.
Fig. 2 Fig. 3
XB13 XW18

6
Basecamp, Inc. | Portable Shower Operating Instructions and Owner’s Manual
MAINTENANCE
WARNING: To prevent personal injury unplug the appliance from
any electrical outlets.
STORING
1. Press the “Power” button & turn the
appliance off.
2. Disconnect all hoses and hold vertically allowing all excess
water to drain from them. With the shower head check that
the flow regulation switch is in the
“ON” position.
3. Return the tap to its locked position if
being used.
4. Unscrew the LP cylinder from the appliance
5. Unscrew the drain plug which is located on the underside
towards the pump inlet connection then tip the appliance
towards the back and to one side to drain excess water from
the heat exchanger via the water inlet.
Using warm soapy water with a mild detergent wipe down all sur-
faces and areas of the appliance. DO NOT submerge the appliance
in a sink or bowl. DO NOT use abrasive cleaners or bleach. DO
NOT run soapy water through the heat exchanger.
3. Connect to the power inlet socket at the rear of the appliance
and the battery Indicator LED will stay a steady “RED” confirm-
ing that the battery is now charging. Once the unit is fully
charged the battery Indicator LED will change to “Green”.
.
PUMP INPUT
AC INPUT
4. AC: Connect the three (3) pin plug to a suitable outlet then
connect to the appliance & switch on the AC outlet.
• DO NOT USE – AC to DC converters or modify the adaptors
supplied with the appliance.
• Charge time from either power source is 4 hours, 50% battery
capacity can be reached after 2 hours however to maintain
battery life & condition it is recommended that the unit is
allowed to charge for the full 4 hours.
• IMPORTANT – If the appliance is not being used or is stored
it must be recharged every three months to guarantee the
battery life expectancy, failure to do so may result in
battery failure.
WIRING DIAGRAM
CAUTION: Label all wires prior to disconnecting when servicing controls. Wiring errors can cause improper and dangerous operation.
The parts lists and wiring diagram show the appliance as it was constructed. Do not use a heater which is different from that
shown. Service should be done by qualified service technician.
MODEL:
XB13

Basecamp, Inc.| Portable Shower Operating Instructions and Owner’s Manual
7
TROUBLESHOOTING
PROBLEM SOLUTION
Water will not flow
from shower head
Check that appliance is switched on
Check sufficient water is available
Check that the pump is connected to the appliance
Make sure the battery is charged
Check for kinks in shower hose
Check that pump fuse is not blown
Check that the shower flow water regulator is in the open position
Burner will
not light
Check that gas cylinder is turned on and that there is gas in cylinder
Check that the water is flowing from shower head
Check that the water is not over temperature
Check that adequate AC power is available
Check that battery does not require re-charging
Water is not
hot enough
Check gas control
Check source water
temperature
Check gas control
Check source water temperature
Cycle the water through the system back in to the source reservoir then through the appliance again
Model XW18 reduce flow using the flow valve
DO NOT ATTEMPT TO
MODIFY THE APPLIANCE
TROUBLE SHOOTING
This guide should be followed in case of failure of the
appliance to operate correctly. If symptoms persist
contact Technical Service 1-800-251-0001
MODEL:
XW18
WIRING DIAGRAM

8
Basecamp, Inc. | Portable Shower Operating Instructions and Owner’s Manual
PARTS DIAGRAM
MODEL: XW18
MODEL: XB13

Basecamp, Inc.| Portable Shower Operating Instructions and Owner’s Manual
9
Item # Description
MODEL: XB13 MODEL: XW18
Part Number QTY Part Number QTY
1. Bottom Feet 35542 4 35542 4
2. Battery Cover 1 35547 1
3. High Limit Switch 35527 1 35526 1
4. Igniter 35525 1 35548 1
5. Control, Main 35549 1
6. Control Charging 35550 1
7. Switch, Tip-over 35546 1 35546 1
8. Gas Inlet Assembly 35528 1 35528 1
9. Ignition, Electrode 35530 1 35530 2
10. Ignition Electrode 35551 1
11. Switch, Flow Water 35544 1 35552 1
12. Gas Outlet Assembly 35533 1 35533 1
13. Handle Assembly Shower 35545 1 35545 1
14. Faucet Assembly 35553 1
15. Regulator Assembly 35534 1 35534 1
16. Switch Power Main 35535 1 35535 1
17. Drain Plug 35536 1 35536 1
18. Knob Control 35537 1 35537 1
19. Fuse Assembly 35554 1
20. Water Outlet Fitting 35529 1 1
21. Label Control Panel 35541 1 1
22. Label Control Panel 35555 1
23. Battery 12V 35556 1
24. Shower Head 35538 1 35538 1
25. Power Supply 35557 1
26. Pump Assembly, 12V 35558 1
27. Pump Assembly Please Contact
Manufacture
PARTS LIST
ACCESSORIES
F273701 5ft Propane Hose Assembly (Swivel 1”-20 Male Throwaway Cylinder Thread X POL w/ Handwheel)
F273704 10ft Propane Hose Assembly (Swivel 1”-20 Male Throwaway Cylinder Thread X POL w/ Handwheel)
F273702 12ft Propane Hose Assembly (Swivel 1”-20 Male Throwaway Cylinder Thread X POL w/ Handwheel)

10
Basecamp, Inc. | Portable Shower Operating Instructions and Owner’s Manual
OPERATING INSTRUCTIONS
AND OWNER’S MANUAL
Model #
Basecamp, Inc. reserves the right to make changes at any time, without notice or
obligation, in colors, specifications, accessories, materials and models.
WARNING:
USE ONLY MANUFACTURER’S REPLACEMENT PARTS. USE OF ANY OTHER PARTS
COULD CAUSE INJURY OR DEATH. REPLACEMENT PARTS ARE ONLY AVAILABLE
DIRECT FROM THE FACTORY AND MUST BE INSTALLED BY A QUALIFIED SERVICE
AGENCY.
PARTS ORDERING INFORMATION:
PURCHASING: Accessories may be purchased at any Basecamp local dealer or
direct from the factory
FOR INFORMATION REGARDING SERVICE
Please call Toll-Free 800-251-0001
www.mrheater.com
Our office hours are 8:00 AM – 5:00 PM, EST, Monday through Friday.
Please include the model number, date of purchase, and description of problem in
all communication.
LIMITED WARRANTY
Basecamp, Inc. warrants its appliances and accessories to be free from defects in
material and workmanship for a period of 1 year from date of purchase. Basecamp,
Inc. will repair or replace this product free of charge if it has been proven to be
defective within the 1-year period, and is returned at customer expense with proof
of purchase to Basecamp, Inc. within the warranty period.
Basecamp, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 800-251-0001
Basecamp is a registered trademarks of Mr. Heater, Inc.
© 2017, Basecamp/Mr. Heater. All rights reserved
ANSI Z21.96-2014•CSA B11.6-2014
XB13
XW18
XB13
XW18

XB13
XW18
ADVERTENCIA: Si no se siguen al pie de la letra las instrucciones de este manual,
podría producirse un incendio o una explosión que provocaría daños materiales,
lesiones o muertes.
2015
SISTEMA DE DUCHA A BATERÍA
Agua caliente/ducha instantánea y
completamente portátil
INSTRUCCIONES DE USO Y MANUAL DEL USUARIO
Modelo #
www.mrheater.com •800-251-0001
LEA CUIDADOSAMENTE LAS INSTRUCCIONES: Lea y siga todas las instrucciones. Conserve estas
instrucciones en un lugar seguro para futura referencia. No permita que nadie que no haya leído
estas instrucciones arme, encienda, ajuste o use la ducha.
-No almacene ni utilice gasolina ni ningún otro vapor ni líquido inflamable cerca de este ni de
ningún otro artefacto.
-Un cilindro LP que no está conectado al calentador no debe almacenarse cerca de éste ni de
ningún otro artefacto.
-QUÉ HACER SI DETECTA OLOR A GAS
•N o intente encender el artefacto.
•A pague todas las llamas expuestas.
•C orte el suministro de gas al artefacto.
Sistema de ducha a batería
XW18
XB13
DANGER •Este artefacto puede producir monóxido de carbono
que tiene olor.
•El utillzario en un lugar cerrado podria causar la muerte.
•Nunca utilice este artefacto en un lugar cerrado, como
una casa rodanta, campa, coche o casa
CARBON MONOXIDE HAZARD
2017

2
Basecamp, Inc. | Ducha portátil Instrucciones de uso y manual del usuario
ÍNDICE
ADVERTENCIAS........................................................................... 2
ESPECIFICACIONES DEL CALENTADOR ........................................ 3
PRECAUCIONES DE UTILIZACIŁN ................................................ 3
PRECAUCIONES DE SEGURIDAD.................................................. 3
INSTRUCCIONES DE OPERACIŁN ............................................... 4
MANTENIMIENTO, ALMACENAMIENTO Y SERVICIO ................... 6
DIAGRAMA DE CABLEADO......................................................... 7
DIAGNŁSTICO DE PROBLEMAS................................................... 7
PLANO DE DESPIECE................................................................... 8
LISTA DE PARTES......................................................................... 9
GARANT¸A.................................................................................10
INSTRUCCIONES PARA ORDENAR PARTES..................................10
IDIOMAS
INGLÉS..............................................................................1-10
ESPAÑOL ................................................................................1-10
FRANCÉS ................................................................................1-10
ADVERTENCIA:
• NO APTO PARA USAR EN EL HOGAR O EN UN VEH¸CULO
RECREATIVO.
• EL CALENTADOR DE AGUA ES PARA USO PUNTUAL, PARA
CALENTAMIENTO TEMPORARIO DE AGUA Y NO PARA
CONECTARLO PERMANENTEMENTE A UNA ENTRADA
DE AGUA O PARA CONECTARLO A UN SISTEMA DE
DISTRIBUCIŁN DE AGUA QUE ALIMENTE A VARIAS
SALIDAS.
• NO USE EL CALENTADOR EN UN LUGAR EN EL QUE PUEDA
HABER L¸QUIDOS O VAPORES INFLAMABLES.
• USE EL REGULADOR QUE VIENE INSTALADO. NO INTENTE
AJUSTARLO.
• NUNCA INSTALE O REMUEVA EL TANQUE DE PROPANO
MIENTRAS EL CALENTADOR ESTÉ FUNCIONANDO, CERCA
DEL FUEGO, LLAMAS PILOTO U OTRA FUENTE DE IGNI-
CIŁN O MIENTRAS EL CALENTADOR ESTÉ MUY CALIENTE
COMO PARA TOCARLO.
ADVERTENCIA:
SU SEGURIDAD ES IMPORTANTE, AS¸ QUE POR FAVOR LEA
ESTAS INSTRUCCIONES ANTES DE UTILIZAR LA DUCHA.
AGUA CALIENTE/DUCHA PORTÁTIL:
•ESTE ARTEFACTO NO ESTÁ DISEÑADO PARA
SUMINISTRAR AGUA POTABLE.
• ESTE ARTEFACTO ESTÁ DISEÑADO PARA CALENTAR
AGUA PARA LAVADO Y LIMPIEZA ÚNICAMENTE.
• REVISE Y CONFIRME LA TEMPERATURA DEL AGUA
ANTES DE USAR ESTE ARTEFACTO. EL AGUA DEL
ARTEFACTO ES MUY CALIENTE.
ESTE MANUAL CONTIENE INFORMACIŁN IMPORTANTE ACERCA DEL
ARMADO, OPERACIŁN Y MANTENIMIENTO DE ESTA DUCHA PORTTIL.
LAS PRECAUCIONES DE SEGURIDAD SON ESENCIALES CUANDO SE
TRATA DE UN EQUIPO MECNICO O ALIMENTADO A PROPANO. ESTAS
PRECAUCIONES SON ESENCIALES AL USAR, ALMACENAR Y REPARAR EL
EQUIPO.
EL SEGUIR ESTAS PRECAUCIONES DE SEGURIDAD REDUCIRLA
POSIBILIDAD DE LESIONES PERSONALES O DAÑOS MATERIALES.
DEBE DESCONECTAR LOS TANQUES DE PROPANO CUANDO
LA DUCHA NO SE USA O AL ALMACENARLA.
EL ESTADO DE CALIFORNIA REQUIERE LA SIGUIENTE ADVERTENCIA:
ADVERTENCIA: UNA DE LAS SUSTANCIAS QUE SE DESPRENDE
EN LA COMBUSTIŁN AL USAR ESTE EQUIPO CONTIENE UN
PRODUCTO QU¸MICO QUE DE ACUERDO CON EL ESTADO DE
CALIFORNIA PRODUCE CNCER Y DEFECTOS DE NACIMIENTO
(U OTROS DAÑOS REPRODUCTIVOS).
ADVERTENCIA: ESTE PRODUCTO CONTIENE PRODUCTOS
QU¸MICOS QUE DE ACUERDO CON EL ESTADO DE CALIFORNIA
PRODUCEN CNCER Y DEFECTOS DE NACIMIENTO U OTROS
DAÑOS REPRODUCTIVOS.
DANGER
HO T
BURN
• El agua a más de
125 °F (52 °C) puede
causar quemaduras graves
inmediatamente o la
muerte por escaldadura.
•
•
Los niños, los
discapacitados y las
personas mayores.
corren el riesgo de sufrir
escaldaduras.
Consulte el manual de
instrucciones antes de
ajustar la temperatura del
calentador de agua.
• Toque el agua antes de
bañarse o ducharse.
Nunca guarde propano
cerca de altas
temperaturas, fuego,
llamas piloto, luz directa
del sol o cualquier otra
fuente de ignición o
temperatura por encima
de los 120 °F (49 °C).
Este producto puede
ser una fuente de
ignición cuando está
funcionando. Nunca
use este calentador en
espacios que contienen
o podrían contener
combustibles volátiles
o productos como
gasolina, solventes,
diluyente de pintura
o productos químicos
desconocidos.
PELIGRO
•
•
PELIGRO DE
EXPLOSIŁN-INCENDIO
Distancia a combustibles:
Modelo: Arriba y frente Costados Atrás
XB13 48‰ 12 ‰ 12 ‰
XW18 48‰ 12 ‰ 12 ‰
DANGER

SPÉCIFICATIONS
DÉBALLAGE et ASSEMBLAGE
1. Retirer l'appareil de son emballage.
2. Retirer tout le matériel protecteur qui aurait pu être appliqué
au dispositif de chauffage pour l'expédition.
3. Vérifier l'appareil pour tout dommage possible lors de
l'expédition et redresser tous les tuyaux tordus ou pliés.
Si vous décelez un dommage quelconque, contacter
immédiatement le fabricant au 1-800-251-0001.
4. Installer l'assemblage de la poignée en vissant le tout en
place.
5. Fixer le régulateur fourni en tournant l'écrou à ailette en T
dans le sens horaire en prenant soin de ne pas trop serrer.
6. Fixer le cylindre GPL au régulateur en tournant dans le sens
horaire. Utiliser seulement des cylindres GPL avec le bon type
de combustible approuvé pour l'appareil à utiliser. Déceler
toute fuite de gaz avec de l'eau savonneuse.
NE PAS UTILISER UNE FLAMME POUR DÉCELER LES FUITES.
AVERTISSEMENT : Certifié pour utilisation seulement avec des cylindres de gaz liquide propane (LPG) du U.S. Department of
Transportation (DOT) ou de Transport Canada, CAN/CSA B339.
Modèle : XB13
(F235300)
XW18
(F235325)
Classement (BTU) 10 000 à 13 000 10 000 à 17 000
Batterie 6 piles D non
incluses
Batterie interne
à l'acide-plomb
scellement HR/2.6 A
Temps de fonctionnement
(pleine charge)
30 minutes 40 minutes
Source d'alimentation Propane Propane
Pression de l'alimentation en
combustible (au régulateur) :
Pression max. de la
bouteille
Pression max. de la
bouteille
Pression de l'alimentation en
gaz (sortie du régulateur) :
27,94 CM (11 PO)
de colonne d'eau
27,94 CM (11 PO) de
colonne d'eau
Entrée électrique :
115 V, 60 Hz, 1Ø, 2 A
Tension de
fonctionnement
min. :100 V
230 watts (W)
Contrôle de température
élevée :
52 oC (125 °F) 52 oC (125 °F)
Montée de température 13,9 oC (35 °F) 23,3 oC (42 °F)
Allumage Étincelle piézo Étincelle piézo
DIMENSIONS
Modèle : Longueur (cm/po) Largeur (cm/po) Hauteur (cm/po) Poids (kg/lb)
XB13 31,7 cm (12,5 po) 19.0 cm (7,5 po) 30,4 cm (12 po) 6,3 kg (14 lb)
XW18 48,8 cm (19 1/4 po)
(Du robinet à la poignée)
19,0 cm (7,5 po) 30,4 cm (12 po) 6,8 kg (15 lb)
Modèle XW18
Modèle XB13
Raccordement de l'entrée de pompe
Assemblage de la
poignée
Régulateur
Assemblage
Fusible (modèle XW18)
Basecamp, Inc. | Douche portable Instructions d'utilisation et manuel du propriétaire
3

4
Basecamp, Inc. | Ducha portátil Instrucciones de uso y manual del usuario
PRECAUCIONES DE UTILIZACIÓN
El propano es más pesado que el aire. Cuando el propano escapa de
una conexión o acople, desciende hacia el piso y se acumula allí con
el aire circundante, formando una mezcla potencialmente explosiva.
Durante la preparación, revise todas las conexiones y acoples con
agua y jabón para asegurarse de que no tengan fugas. Nunca use
una llama. Las fugas se manifiestan mediante burbujas. Verifique que
las conexiones estén bien enroscadas y ajustadas. Realice otra prueba
para detectar fugas. Si todavía detecta una fuga, remueva el tanque
de gas y llame directamente a Basecamp para que lo reparen.
• Úselo únicamente para calentar agua. Nunca lo altere de
ninguna forma ni lo use con otro dispositivo o parte no
aprobada expresamente por Basecamp.
• Este artefacto está diseñado para usarse con una fuente de agua
a una temperatura máxima de 60 °F.
• El aumento máximo de temperatura del artefacto es 35 °F
hasta el cabezal de la ducha y 42 °F hasta el grifo, desde la
temperatura del agua de entrada.
• Por seguridad, el artefacto está diseñado para apagar el
quemador cuando la temperatura del agua en cualquiera de las
salidas alcanza los 125 °F.
• La XB13 funcionará hasta por 75 minutos antes de tener que
reemplazar la batería.
• El tiempo promedio de funcionamiento de la XW18 con una
batería completamente cargada es de 20 - 30 minutos antes de
tener que recargarla.
• La XW18 puede funcionar conectada a una fuente de CA o de
CC, pero la batería se cargará únicamente cuando la bomba no
esté funcionando. Cuando la bomba esté apagada la batería
recibirá carga.
• Verifique que ninguna de las entradas y salidas de aire (frente,
costados y atrás) estén obstruidas cuando esté funcionando.
CARACTERÍSTICAS DE SEGURIDAD
Este artefacto está equipado con las siguientes características
de seguridad:
• Sensor de sobre temperatura - el artefacto no permitirá que
el quemador siga funcionando una vez que la temperatura
del agua llegue a los 125 °F.
• Sensor de flujo de agua - el agua debe estar fluyendo por el
sistema para que se encienda el quemador. Si el suministro
de agua se restringe o se corta, el quemador se apagará y no
se volverá a encender.
• Interruptor de inclinación - si el artefacto se mueve cuando
está funcionando o si se está usando sobre una superficie
inestable o no sólida, se apagará y habrá que apagarlo hasta
ubicarlo sobre una superficie adecuada.
PANEL DE CONTROL
INSTRUCCIONES DE OPERACIÓN DE LA DUCHA
1. Modelo (XB13): Asegúrese de instalar 4 baterías D en el bloque
de alimentación y 2 baterías D debajo del compartimiento de las
baterías (Fig. 1). Instale la manguera de la bomba con el conector
rápido en la conexión de entrada de la parte de atrás. (Fig. 2).
Modelo (XW18): Tenga el calentador completamente cargado
o enchufado en CA, también tenga la bomba enchufada
correctamente.
PERILLA DE CONTROL DE TEMPERATURA
PERILLA DE CONTROL DE TEMPERATURA
MODELO (XB13)MODELO (XW18)
ENTRADAS Y
SALIDAS
DE AIRE
Fig. 1
Fig. 2
ENTRADA DE LA
BOMBA
ENTRADA DE CA

INSTRUCCIONES DE USO DEL GRIFO
(Para modelo XW18 solamente)
1. Extienda el grifo desde su posición de almacenamiento y
apúntelo hacia el costado del artefacto, sobre un balde o un
recipiente, y ajuste el flujo de agua en su posición central.
2. La temperatura del agua se puede ajustar moviendo la válvula
de flujo entre "Min y Max" ya que al disminuir o aumentar el
flujo se obtiene un aumento o disminución
de la temperatura a la salida.
ALIMENTACIÓN Y CARGA DEL
ARTEFACTO (Modelo XW18)
1. El artefacto viene con una batería de 15 V/ 5 A/h y se puede
recargar con el adaptador de CA incluido.
2. Verifique que el "indicador de batería" indique que tiene
suficiente carga disponible, de los contrario conéctelo al
adaptador de CA.
3. Conecte la manguera de la ducha con el acople de conexión
rápida. El modelo XB13 se acopla al conector de entrada que
está en el frente de la ducha. (Fig. 2).
El modelo XW18 se acopla al grifo. (Fig. 3).
4. Sumerja la bomba en un recipiente adecuado de agua.
Mantenga la bomba completamente sumergida en agua
mientras la use ya que si no lo hace podría dañar el motor.
NO use agua directamente de ríos o lagos ya que los
sedimentos que contienen pueden dañar la bomba y el
artefacto. NO la use con agua de mar, ya que el agua salada
puede dañar la bomba y el artefacto.
ADVERTENCIA: el agua de ríos y lagos pueden contener
microbios que presenten un riesgo para su salud.
5. Atornille el tanque de propano en sentido horario en
el regulador de la ducha y luego presione el botón de
encendido, deberá escuchar el encendido electrónico
encendiendo el quemador. En modelo XB13, presione el
encendido del módulo de alimentación de la bomba.
6. Asegúrese de medir la temperatura del agua que sale por la
ducha, la temperatura se puede ajustar girando la perilla de
control de temperatura hasta obtener el nivel deseado.
IMPORTANTE - El agua que queda en el intercambiador de
calor al detener la circulación puede calentarse. Al resumir la
circulación el usuario debe revisar la temperatura del agua de
salida para verificar que sea adecuada y no demasiado caliente.
Fig. 2 Fig. 3
XB13 XW18
5
Basecamp, Inc. | Ducha portátil Instrucciones de uso y manual del usuario

Basecamp, Inc. | Ducha portátil Instrucciones de uso y manual del usuario
7
DIAGNÓSTICO DE PROBLEMAS
PROBLEMA SOLUCIÓN
No sale agua
por la ducha
Verifique que el artefacto esté encendido
Verifique que haya suficiente agua disponible
Verifique que la bomba esté conectada al artefacto
Verifique que la batería esté cargada
Revise que la manguera de la ducha no esté retorcida
Revise que el fusible de la bomba no esté quemado
Verifique que el regulador de flujo de la ducha esté abierto
El quemador
no se enciende
Verifique que el tanque de gas esté abierto y que tenga gas
Verifique que salga agua por la ducha
Verifique que el agua no tenga sobre-temperatura
Verifique que tenga alimentación adecuada de CA
Verifique que la batería no necesite una recarga
El agua no está
lo suficientemente
caliente
Revise el control del gas
Revise la temperatura del agua de entrada
Haga circular el agua del sistema nuevamente hacia el recipiente de entrada y nuevamente por el
artefacto
Para el modelo XW18, reduzca el flujo con la válvula de flujo
NO INTENTE MODIFICAR
EL ARTEFACTO
SOLUCIÓN DE PROBLEMAS
Hay que seguir esta guía en caso de que el artefacto
no funcione correctamente. Si los síntomas persisten,
llame a nuestro servicio técnico al 1-800-251-0001.
MODELO:
XW18
DIAGRAMA DE CABLEADO
6
Basecamp, Inc. | Ducha portátil Instrucciones de uso y manual del usuario
MANTENIMIENTO
ADVERTENCIA: Para evitar lesiones personales, desenchufe el
artefacto del tomacorriente.
ALMACENAMIENTO
1. Presione el botón de encendido para apagar el artefacto.
2. Desconecte todas las mangueras y manténgalas
verticalmente para que salga todo el agua de ellas. Verifique
que el regulador de flujo de la ducha esté en la posición de
"ON".
3. Vuelva a colocar el el grifo en su posición de traba si es que
lo ha usado.
4. Desenrosque el tanque de LP del artefacto.
5. Desenrosque el tapón de drenaje que está ubicado en la
parte de abajo, cerca de la entrada de la bomba, luego
incline el artefacto hacia atrás y hacia un costado para drenar
el exceso de agua del intercambiador de calor a través de la
entrada de agua.
Limpie todas las superficies del artefacto con agua y jabón
suave. NO sumerja el artefacto en el agua. NO utilice limpiadores
abrasivos ni lavandina. NO haga circular agua con jabón por el
intercambiador de calor.
3. Conéctelo al enchufe de entrada de alimentación en la parte
de atrás del artefacto y el indicador de batería comenzará a
parpadear confirmado que se está cargando la batería.
.
ENTRADA DE
LA BOMBA
ENTRADA DE CA
4. CA: Conecte el enchufe de tres (3) patas en un tomacorriente
adecuado, conéctelo al artefacto y encienda el tomacorriente
de CA.
• NO USE conversores de CA-CC ni modifique el adaptador que
viene con el artefacto.
• El tiempo de carga de cualquiera de las fuentes de alimentación
es de 4 horas. Puede obtener el 50% de carga de la batería en
2 horas, pero le recomendamos que deje cargando la unidad
durante 4 horas para mantener la vida útil y el rendimiento de
la batería.
• IMPORTANTE - Si no utiliza el artefacto o si lo almacena, deberá
recargarlo cada tres meses para garantizar la expectativa de
vida de la batería, de no hacerlo podría dañar la batería.
DIAGRAMA DE CABLEADO
CUIDADO: Marque todos los cables antes de desconectarlos al reparar los controles. Un error en el cableado puede causar un funciona-
miento inadecuado y peligroso.
Las listas de partes y el diagrama de cableado muestran la construcción original del artefacto. No utilice un calentador que sea
diferente del que se muestra. El mantenimiento debe realizarlo un técnico de servicio calificado.
MODELO:
XB13

Basecamp, Inc. | Ducha portátil Instrucciones de uso y manual del usuario
7
DIAGNÓSTICO DE PROBLEMAS
PROBLEMA SOLUCIÓN
No sale agua
por la ducha
Verifique que el artefacto esté encendido
Verifique que haya suficiente agua disponible
Verifique que la bomba esté conectada al artefacto
Verifique que la batería esté cargada
Revise que la manguera de la ducha no esté retorcida
Revise que el fusible de la bomba no esté quemado
Verifique que el regulador de flujo de la ducha esté abierto
El quemador
no se enciende
Verifique que el tanque de gas esté abierto y que tenga gas
Verifique que salga agua por la ducha
Verifique que el agua no tenga sobre-temperatura
Verifique que tenga alimentación adecuada de CA
Verifique que la batería no necesite una recarga
El agua no está
lo suficientemente
caliente
Revise el control del gas
Revise la temperatura del agua de entrada
Haga circular el agua del sistema nuevamente hacia el recipiente de entrada y nuevamente por el
artefacto
Para el modelo XW18, reduzca el flujo con la válvula de flujo
NO INTENTE MODIFICAR
EL ARTEFACTO
SOLUCIÓN DE PROBLEMAS
Hay que seguir esta guía en caso de que el artefacto
no funcione correctamente. Si los síntomas persisten,
llame a nuestro servicio técnico al 1-800-251-0001.
MODELO:
XW18
DIAGRAMA DE CABLEADO
6
Basecamp, Inc. | Ducha portátil Instrucciones de uso y manual del usuario
MANTENIMIENTO
ADVERTENCIA: Para evitar lesiones personales, desenchufe el
artefacto del tomacorriente.
ALMACENAMIENTO
1. Presione el botón de encendido para apagar el artefacto.
2. Desconecte todas las mangueras y manténgalas
verticalmente para que salga todo el agua de ellas. Verifique
que el regulador de flujo de la ducha esté en la posición de
"ON".
3. Vuelva a colocar el el grifo en su posición de traba si es que
lo ha usado.
4. Desenrosque el tanque de LP del artefacto.
5. Desenrosque el tapón de drenaje que está ubicado en la
parte de abajo, cerca de la entrada de la bomba, luego
incline el artefacto hacia atrás y hacia un costado para drenar
el exceso de agua del intercambiador de calor a través de la
entrada de agua.
Limpie todas las superficies del artefacto con agua y jabón
suave. NO sumerja el artefacto en el agua. NO utilice limpiadores
abrasivos ni lavandina. NO haga circular agua con jabón por el
intercambiador de calor.
3. Conéctelo al enchufe de entrada de alimentación en la parte
de atrás del artefacto y el indicador de batería comenzará a
parpadear confirmado que se está cargando la batería.
.
ENTRADA DE
LA BOMBA
ENTRADA DE CA
4. CA: Conecte el enchufe de tres (3) patas en un tomacorriente
adecuado, conéctelo al artefacto y encienda el tomacorriente
de CA.
• NO USE conversores de CA-CC ni modifique el adaptador que
viene con el artefacto.
• El tiempo de carga de cualquiera de las fuentes de alimentación
es de 4 horas. Puede obtener el 50% de carga de la batería en
2 horas, pero le recomendamos que deje cargando la unidad
durante 4 horas para mantener la vida útil y el rendimiento de
la batería.
• IMPORTANTE - Si no utiliza el artefacto o si lo almacena, deberá
recargarlo cada tres meses para garantizar la expectativa de
vida de la batería, de no hacerlo podría dañar la batería.
DIAGRAMA DE CABLEADO
CUIDADO: Marque todos los cables antes de desconectarlos al reparar los controles. Un error en el cableado puede causar un funciona-
miento inadecuado y peligroso.
Las listas de partes y el diagrama de cableado muestran la construcción original del artefacto. No utilice un calentador que sea
diferente del que se muestra. El mantenimiento debe realizarlo un técnico de servicio calificado.
MODELO:
XB13

8
Basecamp, Inc. | Ducha portátil Instrucciones de uso y manual del usuario
DIAGRAMA DE PARTES
MODELO: XW18
MODELO: XB13

Basecamp, Inc. | Ducha portátil Instrucciones de uso y manual del usuario
9
Art. Descripción
MODELO: XB13 MODELO: XW18
Número de parte CANT. Número de parte CANT.
1. Patas inferiores 35542 4 35542 4
2. Tapa de las baterías 1 35547 1
3. Interruptor limitador máximo 35527 1 35526 1
4. Encendedor 35525 1 35548 1
5. Control, principal 35549 1
6. Control de carga 35550 1
7. Interruptor contra caídas 35546 1 35546 1
8. Entrada de gas 35528 1 35528 1
9. Electrodo de encendido 35530 1 35530 2
10. Electrodo de encendido 35551 1
11. Interruptor de fl ujo de agua 35544 1 35552 1
12. Salida de gas 35533 1 35533 1
13. Manija de la ducha 35545 1 35545 1
14. Grifo 35553 1
15. Regulador 35534 1 35534 1
16. Llave principal de encendido 35535 1 35535 1
17. Tapón de Drenaje 35536 1 35536 1
18. Perilla de control 35537 1 35537 1
19. Fusible 35554 1
20. Acople de salida de agua 35529 1 1
21. Etiqueta del panel de control 35541 1 1
22. Etiqueta del panel de control 35555 1
23. batería de 12 V 35556 1
24. Cabezal de la ducha 35538 1 35538 1
25. Fuente de alimentación 35557 1
26. Mecanismo de a bomba, 12 V 35558 1
27. Bomba Póngase en contacto
con el fabricante
LISTA DE PARTES
ACCESORIOS
F273701 Manguera de 5 pies para propano (Cilindro desechable con acople giratorio macho 1”-20 con
rosca X POL con manivela)
F273704 Manguera de 10 pies para propano (Cilindro desechable con acople giratorio macho 1”-20 con
rosca X POL con manivela)
F273702 Manguera de 12 pies para propano (Cilindro desechable con acople giratorio macho 1”-20 con
rosca X POL con manivela)

10
Basecamp, Inc. | Portable Shower Operating Instructions and Owner’s Manual
PÁGINA EN BLANCO INTENCIONALMENTE
