MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019
Printed In USA
Illustrated Parts Manual
500 Series Snow Thrower — L & Q Style
Form No. 769-03410
(August 3, 2007)

2
Auger & Auger Housing
2
7
918
1
17
6
13
3
25
23
9
19
15
52
14
12
22 16 5
8
27
5
7
43
47
38
45
42
39
30
32
32
30
32
20
28
33
21
31
32
10
41
37
40
51
48
44
51
36
46 50 49
7
34
9
4
4
7
35
53 24
35
26
29
28
11

3
Auger & Auger Housing
Ref. Part Number Description
1. 731-2635 Clean-out Tool Bracket
2. 684-04057A Impeller Assembly, 12” Dia.
3. 710-0347 Hex Screw, 3/8-16, 1.75, Gr5
4. 710-0451 Carriage Bolt, 5/16-18, .750 Gr1
5. 710-04484 Screw, 5/16-18, 0.625
6. 710-0703 Carriage Screw, 1/4-20, .750, Gr5
7. 712-04063 Flange Lock Nut, 5/16-18, Nylon
8. 712-04064 Flange Lock Nut, 1/4-20, Nylon
9. 712-04065 Flaneg Lock Nut, 3/8-16, Nylon
10. 714-04040 Bow-tie Cotter Pin
11. 725-0157 Cable Tie, 3/16 x .05 x 7.4
12. 726-04012 Speed Nut
13. 731-04705 Chute Adapter
14. 732-04460 Extension Spring, .38 OD x 3.6
15. 736-0174 Wave Washer, .625 x .885 x .015
16. 736-0242 Bell Washer, .340 x .872 x .060
17. 731-2643 Clean-out Tool
18. 738-0143 Shoulder Screw, .498 x .34, 3/8-16
19. 738-0281 Shoulder Screw, .625 x .17, 3/8-16
20. 738-04124A Shear Pin, .25 x 1.50
21. 741-0245 Hex Flange Bearing x .75 ID
22. 741-0309 Ball Bearing, .75 ID x 1.85 OD
23. 756-0981B Idler Pulley, 2.75 OD
24. 790-00075 Bearing Housing, 1.85 ID
25. 790-00080A Auger Idler Bracket w/ Brake
26. 618-04170A AUger Gearbox Assembly, 22”
— 618-04171A Auger Gearbox Assembly, 24”
— 618-04172A Auger Gearbox Assembly, 26”
— 618-04173A Auger Gearbox Assembly, 28”
— 618-04194A Auger Gearbox Assembly, 30”
27. 684-04226 Auger Housing Assembly, 22”
— 684-04265 Auger Housing Assembly, 24”
— 684-04264 Auger Housing Assembly, 26”
— 684-04268 Auger Housing Assembly, 28”
— 684-04273 Auger Housing Assembly, 30” (TB)
Ref. Part Number Description
28. 684-04107 Spiral Assembly, LH
29. 684-04108 Spiral Assembly, RH
30. 731-04870 Spacer, 1.25 OD x .75 ID x 1.00
31. 736-0188 Flat Washer, .76 x 1.49 x .06
32. 741-0493A Flange Bushing, .80 ID x .91 OD
33. 790-00087A 1” Hex Bearing Housing
34. 790-00117 Shave Plate, 22”
— 790-00120 Shave Plate, 24”
— 790-00121 Shave Plate, 26”
— 790-00118 Shave Plate, 28”
— 790-00119 Shave Plate, 30”
35. 790-5580 Skid Shoe, Standard
— 790-00091 Skid Shoe, Deluxe
— 790-05984 Skid Shoe. Plastic
36. 618-0124A Auger Housing, RH Reduced
37. 618-0123A Auger Housing, LH Reduced
38. 741-0662 Flange Bearing, .75 x 1.0 x .59
39. 710-0642 Sel-tapping Screw, 1/4-20, 0.750
40. 711-04286 Auger Axle, 22”
— 711-04285 Auger Axle, 24”
— 711-04284 Auger Axle, 26”
— 711-04283 Auger Axle, 28”
— 711-04282 AUger Axle, 30”
41. 714-0161 Hi-pro Key, 3/16 x 5/8
42. 715-04021 Dowel Pin, .25 OD x 1.2
43. 717-04126 Worm Shaft, .75 OD
44. 717-04449 Worm Gear, 20T
45. 718-04071 Thrust Collar
46. 721-0325 Plug, 1/4 x .437
47. 721-0327 Oil Seal, .75 x 1 x .131
48. 736-0351 Flat Washer, .760 ID x 1.5 OD
49. 736-3084 Flat Washer, .51 x 1.12
50. 741-0663 Flange Bearing, .75 x 1.0 x .925
51. 741-0661A Flaneg Bearing, .75 x 1.00 x .975
52. 746-04230 Auger Clutch Cable, 47.23”
53. 629-0071 Extension Cord, 110V, 3-Prong

4
Drive System
19
54
20
59
60
50
55
51
53
58
56
57
56
63
64
72
64
65
66
67 47
48
49
39
1
7
16
17
13
11
2
35 52
84 30
78
76
73 39
74
77
13
75
168
429
28
6
69 18 45
46
14
70
12
25 23 24 8
23 25 12
70
14
9
44
22
27
26
21
43
26
27
38
42
41
5
36
62
61
15
16
17
39
1
68
10 33
35
34
71
32
18
6
31
1
37
17
16
83
82
81
80
79
A
A
40
1
43
85

5
Drive System
Ref. Part Number Description
1. 710-1652 AB Screw, 1/4-20 x 0.625
2. 731-05353 Belt Cover
3. 732-0705 Cable Guide
4. 711-1268B Actuator Shaft
5. 746-04229 Drive Clutch Cable
6. 732-04345 Extension Spring
7. 790-00207A Drive Clutch Cable Guide Bracket
8. 684-04156A Shift Rod Assembly
9. 750-04474 Axle Support Tube
10. 714-0126 Hi-pro Key
11. 710-0602 TT Screw, 5/16-18 x 1.00
12. 717-04210 Gear, 56T
13. 736-3015 Flat Washer
14. 741-0245 Hex Flange Bearing
15. 790-00206A Auger Clutch Cable Guide Bracket
16. 756-0625 Cable Roller
17. 738-0924A C Screw, 1/4-28 x 0.375
18. 618-04288 Dogg Assembly - LH
— 618-04287 Dogg Assembly - RH
19. 726-04012 Speed Nut
20. 750-04477 Spacer
21. 711-04416 Hex Drive
22. 732-04311 Torsion Spring, .750ID x .968 Lg.
23. 731-05297 Spacer
24. 716-0104 E Ring
25. 736-0188 Flat Washer, .76 x 1.49 x .06
26. 736-0626 Flat Washer
27. 741-04076 Ball Bearing
28. 738-04180 Axle
29 731-04873 Spacer
30. 710-0654A TT Sems Screw, 3/8-16 x 1.0
31. 710-0788 TT Screw, 1/4-20 x 1.0
32. 790-00185 Shaft Retainer - LH
33. 634-04141 Wheel Complete
34. 736-0242 Bell Washer
35. 710-0627 Hex Bolt, 5/16-24 x 0.75
36. 684-04154 Friction Wheel Support Brkt. Assy.
37. 790-00096 Auger Cable Guide Bracket
38. 748-0190 Spacer
39. 738-04184A Shoulder Screw
40. 790-00316 Frame Cover
41. 656-04025A Friction Wheel Disc Assembly
42. 618-04283 Drive Shaft Assembly
43. 684-04159 Friction Wheel Assembly
Ref. Part Number Description
44. 716-0136 Retainer Ring
45. 726-0221 Speed Nut
46. 790-00183 Wheel Drive Frame
47. 756-04109 Auger Pulley
48. 736-0505 Flat Washer
49. 710-1245B Hex Bolt, 5/16-24 x 0.875
50. 736-0119 Lock Washer
51. 684-04169 Pulley Assembly
52. 748-0234 Shoulder Spacer
53. 750-04571 Spacer
54. 732-04308A Torsion Spring
55. 710-0672 Hex Screw, 5/16-24 x 1.25
56. 756-04252 Pulley Half
57. 754-0367 V-Belt, 2L x 33
58. 710-0809 TT Screw, 1/4-20 x 1.25
59. 790-00208B Drive Clutch Idler Bracket
60. 748-04112 Shoulder Spacer
61. 732-0264 Extension Spring
62. 712-0413 Jam Lock Nut, 5/8-18
63. 750-04303 Spacer
64. 756-04113 Pulley Half
65. 736-0247 Flat Washer
66. 710-0191 Hex Bolt, 3/8-24 x 1.25
67. 748-04053A Pulley Adapter
68. 746-0956A Steering Cable
69. 790-00186 Shaft Retainer - RH
70. 750-0767 Axle Spacer
71. 712-04065 Flange Lock Nut, 3/8-16
72. 754-04050 V-Belt,.500 x 35.00 Lg
73. 710-0751 Hex Screw, 1/4-20 x .620
74. 790-00217A Speed Selector Pivot Bracket
75. 790-00218A Speed Selector Shift Bracket
76. 712-04064 Flange Lock Nut 1/4-20
77. 712-04063 Flange Lock Nut 1/4-20
78. 736-320 Flat Washer
79. 618-0063A Bearing Assembly
80. 718-04144 Friction Wheel Hub
81. 735-04054 Friction Wheel Rubber
82. 790-00174 Friction Wheel Plate
83. 710-0896 AB Screw
84. 790-00289A Cover Plate
85. 634-04136 Wheel (Troy-Bilt) - LH
— 634-04137 Wheel (Troy-Bilt) - RH

6
L-Style Handle, Frame & Discharge Chute
20
19
26
11
12
13
14
15
16
2
45
23
22
23 24
25
27
1
5
21
8
36
4
17
6
7
8
10
18 11
22
28
32 33
34
50
42
40
41
39
38
37
36
35
51
30
52
31
29
45
43
46
53
54
55
56
44
49
48
47
60
59
58
57

7
L-Style Handle, Frame & Discharge Chute
Ref. Part Number Description
1. 684-04106B Handle Engagement Assembly RH
2. 738-04194 Flange Shoulder Screw
3. 731-04894C Lock Plate
4. 684-04250 Pivot Rod
5. 735-0199A Rubber Bumper
6. 710-04354 Screw, 1/4-20 x.375
7. 731-04896B Clutch Lock Cam
8. 712-04081A Shoulder Nut, 1/4-20
9. 725-04214 Wire Harness (Not Shown)
10. 725-1649 Light Socket
11. 720-0274 Handle Grip
12. 710-1233 Screw, #10-24 x 0.375
13. 738-04122 Shoulder Screw, 1/4-20 x 1.345
14. 710-04586 Screw, 1/4-20 x 1.625
15. 749-04141A Upper Handle RH
16. 710-0449 Carriage Screw, 5/16-18 x 2.25
17. 720-04039 Shift Knob
18. 631-04183 Handle Panel (Includes Ref. #19)
19. 731-05320 Lens
20. 725-1629 Lamp
21. 631-04134B Handle Clutch Lock - RH
22. 725-0157 Cable Tie
23. 712-04064 Flange Lock Nut, 1/4-20
24. 732-0193 Compression Spring
25. 790-00311 Shift Lever
26. 790-00248A Panel Bracket
27. 738-04125 Shoulder Screw
28. 746-04227A Speed Selector Cable
29. 736-0463 Flat Washer, .25 x .630 x .0515
30. 710-0224 Screw, #10-16 x .500
Ref. Part Number Description
31. 731-04427A Upper Chute
32. 790-00131 Joystick Bracket
33. 710-04187 Hi-Lo Screw, 1/4-15 x 0.5
34. 684-04116B 4-Way Chute Control™ Assembly
35. 749-04142A Upper Handle LH
36. 710-04326 Screw, #8-16 x 0.50
37. 732-04219A Clutch Lock Spring
38. 731-04913 Steering Control
39. 738-04126 Pin, 3/16
40. 716-04036 E Ring
41. 631-04133A Handle Clutch Lock - LH
42. 684-04105B Handle Engagement Assembly LH
43. 784-5594 Cable Bracket
44. 710-0449 Wing Knob
45. 712-04063 Flange Lock Nut, 5/16-18
46. 731-1313C Chute Tilt Cable Guide
47. 711-04469A Clevis Pin
48. 710-04484 Hex Screw
49. 749-04138 Lower Handle
50. 732-04238 Torsion Spring
51. 736-0267 Flat Washer
52. 731-04890A Joystick Pulley Cover
53. 710-0262 Carriage Bolt, 5/16-18 x 1.50
54. 710-0895 Hi-Lo Screw, 1/4-15 x .75
55. 710-04071 Carriage Bolt, 5/16-18 x 1.0
56. 731-04861B Lower Chute
57. 710-0627 Hex Screw, 5/16-24 x .750
58. 684-04162B Chute Support Bracket
59. 712-3087 Wing Nut, 1/4-20
60. 714-04040 Bow Tie Cotter Pin

8
Q-Style Handle, Frame & Discharge Chute
11
12
13
14
15
16
19
20 26
1
6
50 5
8
3
4
17
63
8
10
61
18
40
11
62
39
41
38
37
36
35
33
34
32
28
27
51
25
24
23
42
44
49
48
58
57
59
60
47
56
45
54
55
23
29
53
46
43
45
31
52
2
30
22

9
Q-Style Handle, Frame & Discharge Chute
Ref. Part Number Description
1. 684-04106B Handle Engagement Assembly RH
2. 738-04194 Flange Shoulder Screw
3. 731-04894C Lock Plate
4. 684-04250 Pivot Rod
5. 735-0199A Rubber Bumper
6. 710-04354 Screw, 1/4-20 x.375
7. 731-04896B Clutch Lock Cam
8. 712-04081A Shoulder Nut, 1/4-20
9. 725-04214 Wire Harness (Not Shown)
10. 725-1649 Light Socket
11. 725-1757 Heated Handle Grip
12. 710-1233 Screw, #10-24 x 0.375
13. 738-04122 Shoulder Screw, 1/4-20 x 1.345
14. 710-04586 Screw, 1/4-20 x 1.625
15. 749-04190A Upper Handle RH
16. 710-0449 Carriage Screw, 5/16-18 x 2.25
17. 720-04039 Shift Knob
18. 631-04181 Handle Panel (Includes Ref. #19)
19. 731-05319 Lens
20. 725-04213 Lamp
21. 631-04134B Handle Clutch Lock - RH
22. 725-0157 Cable Tie
23. 712-04064 Flange Lock Nut, 1/4-20
24. 732-0193 Compression Spring
25. 790-00311 Shift Lever
26. 790-00248A Panel Bracket
27. 738-04125 Shoulder Screw
28. 746-04396 Speed Selector Cable
29. 736-0463 Flat Washer, .25 x .630 x .0515
30. 710-0224 Screw, #10-16 x .500
31. 731-04427A Upper Chute
Ref. Part Number Description
32. 790-00131 Joystick Bracket
33. 710-04187 Hi-Lo Screw, 1/4-15 x 0.5
34. 684-04116B 4-Way Chute Control™ Assembly
35. 749-04191A Upper Handle LH
36. 710-04326 Screw, #8-16 x 0.50
37. 732-04219A Clutch Lock Spring
38. 731-04913 Steering Control
39. 738-04126 Pin, 3/16
40. 716-04036 E Ring
41. 631-04133A Handle Clutch Lock - LH
42. 684-04105B Handle Engagement Assembly LH
43. 784-5594 Cable Bracket
44. 710-0449 Wing Knob
45. 712-04063 Flange Lock Nut, 5/16-18
46. 731-1313C Chute Tilt Cable Guide
47. 711-04469A Clevis Pin
48. 710-04484 Hex Screw
49. 749-04138 Lower Handle
50. 732-04238 Torsion Spring
51. 736-0267 Flat Washer
52. 731-04890A Joystick Pulley Cover
53. 710-0262 Carriage Bolt, 5/16-18 x 1.50
54. 710-0895 Hi-Lo Screw, 1/4-15 x .75
55. 710-04071 Carriage Bolt, 5/16-18 x 1.0
56. 731-04861B Lower Chute
57. 710-0627 Hex Screw, 5/16-24 x .750
58. 684-04162B Chute Support Bracket
59. 712-3087 Wing Nut, 1/4-20
60. 714-04040 Bow Tie Cotter Pin
61. 725-04393 Heated Grip Switch
62. 710-0837 AB Screw

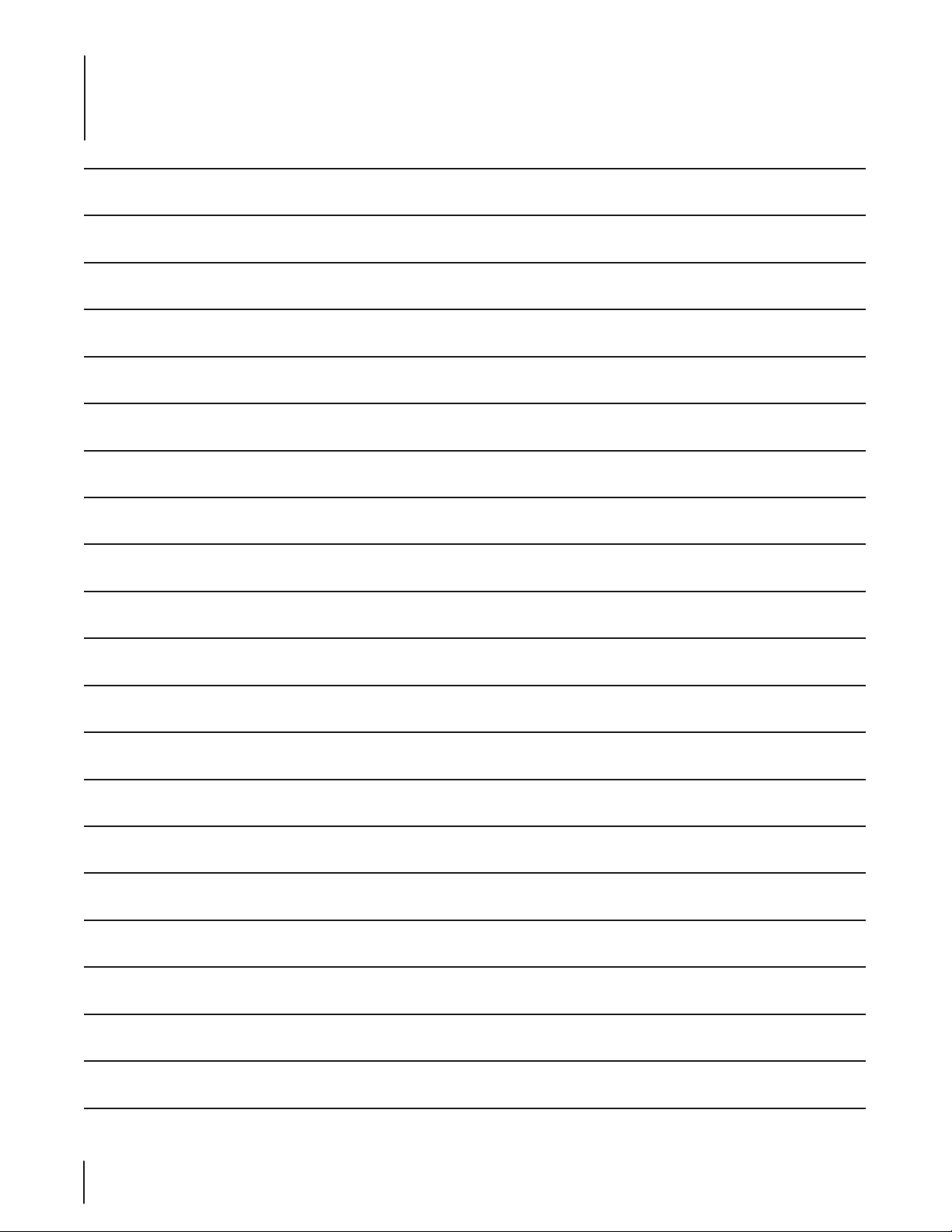

Notes
10

Notes
11

MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

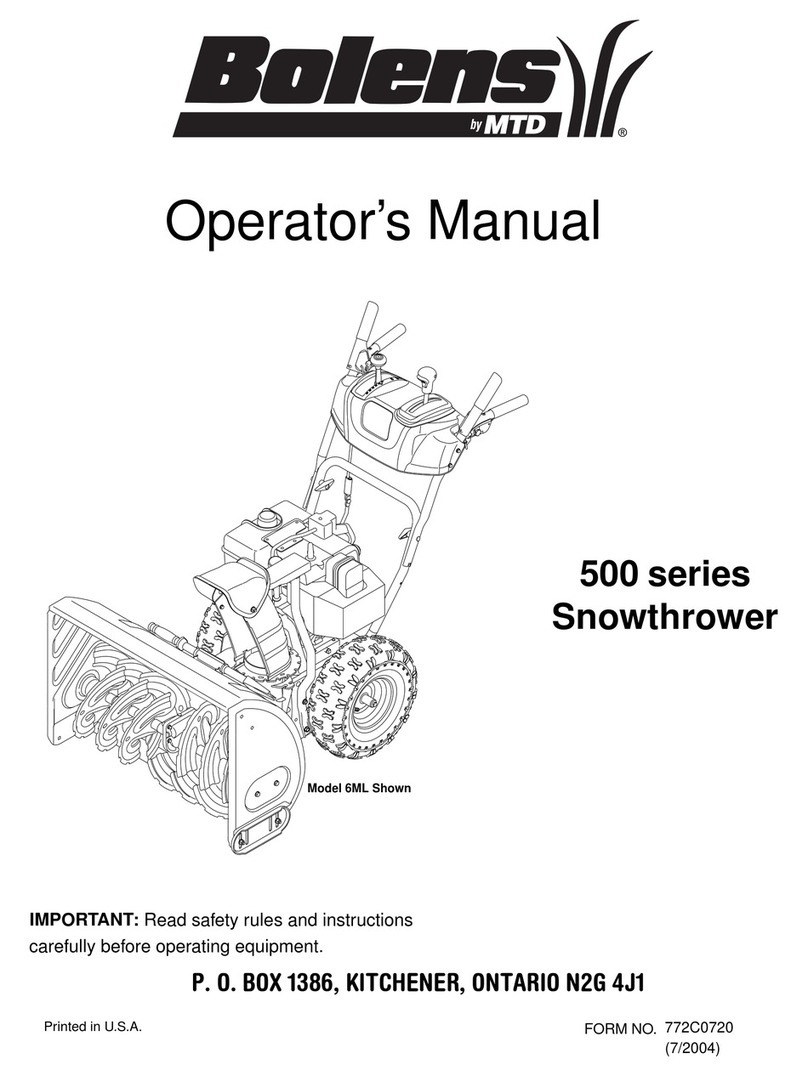

Other manuals for 500 Series
13
Table of contents
Other MTD Snow Blower manuals
Popular Snow Blower manuals by other brands

Snapper
Snapper XD ESXD20S82K user manual

Snapper
Snapper 1694845 8560EI Initial setup

Crafstman
Crafstman 944.5291 81 owner's manual

Briggs & Stratton
Briggs & Stratton Candiana 1695890 Operator's manual

Briggs & Stratton

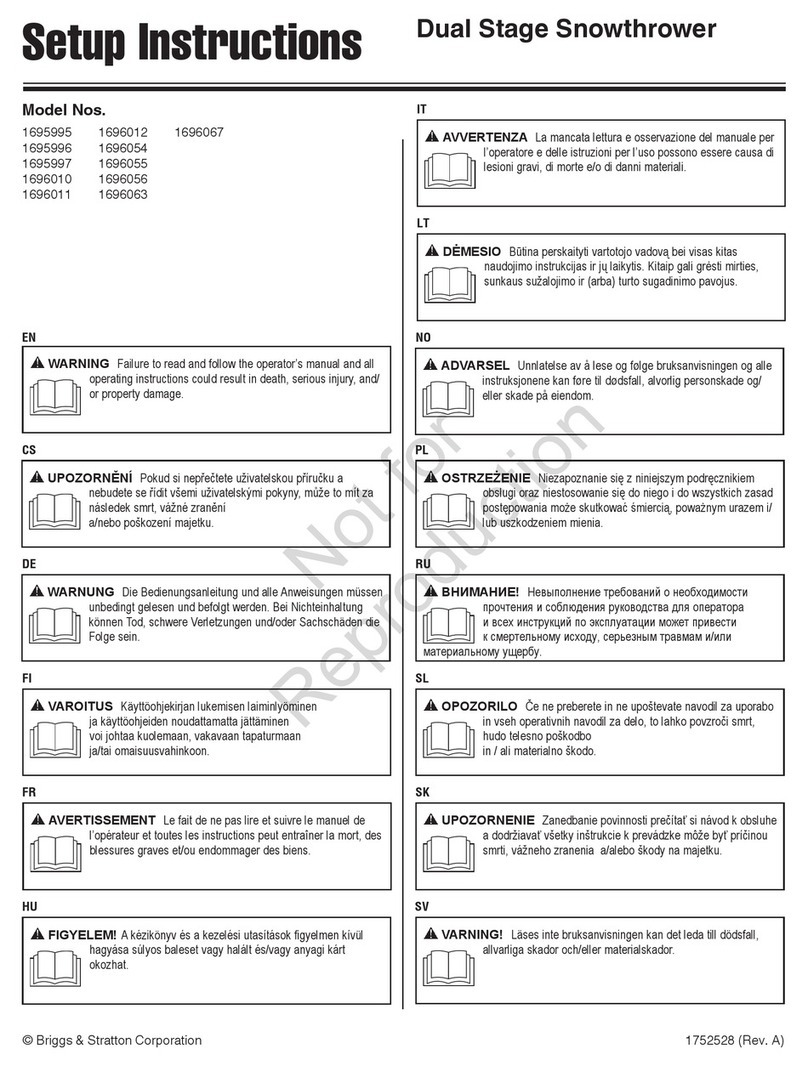

Briggs & Stratton 1695995 Setup Instruction

Bolens
Bolens 225 Safety and operation instructions
