mundoclima MUST 18 HF User manual

Aire Acondicionado
Suelo y Techo
Modelos:
MUST 18 HF
MUST 24 HF
MUST 30 HF
Manual de instalación
MUST 36 HF
MUST 48 HF
MUST 60 HF
ES
Para realizar correctamente la instalación, lea este manual antes de empezar.
El contenido de este manual puede estar sujeto a cambios sin notificación para la introducción de mejoras.

Aire Acondicionado Suelo-Techo
ES
ÍNDICE
1. PRECAUCIONES....................................................................................................................................2
2. LUGAR DE INSTALACIÓN......................................................................................................................3
3. ACCESORIOS ........................................................................................................................................4
4. INSTALACIÓN DE LA UNIDAD INTERIOR.............................................................................................4
5. INSTALACIÓN DE LA UNIDAD EXTERIOR ...........................................................................................7
6. INSTALACIÓN DE LA TUBERIA DE CONEXIÓN ..................................................................................8
7. CONEXIÓN DEL TUBO DE DRENAJE...................................................................................................9
8. INSTALACIÓN DE LA BRIDA Y EL CONDUCTO .................................................................................10
9. PRUEBA DE FUNCIONAMIENTO........................................................................................................13

ES
1. PRECAUCIONES DURANTE
LA INSTALACIÓN
Para hacer una instalación correcta, lea antes
este manual.
La instalación de la unidad debe confiarse a
personas cualificadas.
Al instalar la unidad interior o sus conducciones,
siga las instrucciones de este manual tan
estrictamente como sea posible.
Cuando termine todos los trabajos de
instalación, no conecte la alimentación eléctrica
hasta no haber realizado una comprobación
exhaustiva.
No se hará ningún nuevo aviso si se realiza
alguna modificación de este manual a
consecuencia de una mejora del producto.
Si el cable esta dañado debe ser reemplazado
por el fabricante, un servicio técnico autorizado o
por personal cualificado.
El aparato debe instalarse de acuerdo con la
reglamentación nacional para instalaciones
eléctricas.
NOTA
El instalador debe explicar a los usuarios el
manejo adecuado del equipo y su mantenimiento,
así como recordarles que lean y conserven los
manuales de instalación y de usuario
•
•
•
•
•
•
•
Eliminación del electrodoméstico viejo.
En base a la Norma europea 2002/96/CE de
Residuos de aparatos Eléctricos y Electrónicos
(RAEE), los electrodomésticos viejos no pueden
ser arrojados en los contenedores municipales
habituales; tienen que ser recogidos
selectivamente para optimizar la recuperación y
reciclado de los componentes y materiales que los
constituyen, y reducir el impacto en la salud
humana y el medioambiente. El símbolo del cubo
de basura tachado se marca sobre todos los
productos para recordar al consumidor la
obligación de separarlos para la recogida
selectiva.
El consumidor debe contactar con la autoridad
local o con el vendedor para informarse en
relación a la correcta eliminación de su
electrodoméstico viejo.
2
Aire Acondicionado Suelo-Techo

ES
3
2. LUGAR DE INSTALACIÓN
Unidad interior
Unidad exterior
Hay que dejar espacio suficiente para la
instalación y el mantenimiento.
El techo debe ser horizontal, y su estructura
capaz de soportar el peso de la unidad.
No debe haber obstáculos para la salida y
entrada de aire, y la influencia del aire exterior
debe reducirse al mínimo.
El aire de salida ha de poder alcanzar todos los
puntos de la habitación
Los tubos de conexión y desagüe deben ser
fáciles de extraer.
No debe haber radiación directa desde aparatos
de calefacción.
Hay que dejar espacio suficiente para la
instalación y el mantenimiento.
No debe haber obstáculos para la salida y
entrada de aire; la unidad no debe verse afectada
por vientos fuertes. El emplazamiento debe ser
seco y estar bien ventilado.
L
a
o
o
H
u
N
L
Las condiciones descritas a continuación pueden
afectar negativamente al funcionamiento de la
máquina. (Si no hay otro remedio, consulte con el
concesionario local)
a. Presencia de derivados del petróleo
b. Ambiente salino (cerca de la costa)
c. Atmósfera con gases cáusticos (sulfuros, por
ejemplo)(cerca de manantiales de aguas
termales)
d. Grandes oscilaciones de la tensión en la red
(en fábricas)
e. Espacios reducidos y cerrados
f. Cocinas con gran cantidad de vapores de aceite
g. Cerca radiaciones electromagnéticas potentes
h. En presencia de materiales o gases inflamables
i. En presencia de vapores o líquidos ácidos o
alcalinos
j. En otras condiciones especiales
IMPORTANTE
•
•
•
•
•
•
•
•
• a superfície de apoyo debe ser plana y
horizont l y capaz de soportar el peso de la
unidad exteri r. No debe haber otras fuentes de
ruido o vibraci nes.
• ay que asegurarse de que el ruido y el aire
exp lsado no molestan a los vecinos.
• o debe haber fugas de gas combustible.
• a instalación de los tubos y cables de conexión
ha de ser fácil.
Antes de la instalación
NOTA
1. Elija el recorrido mejor para el traslado
2. Transporte la unidad conservando la mayor
cantidad posible del embalaje original
3. Si instala la unidad sobre una parte metálica del
edificio, debe aislarla eléctricamente de acuerdo
con los reglamentos de aparatos eléctricos
pertinentes
Condiciones contenidas en la Directiva
89/336/CEE sobre compatibilidad electro-
magnética
Para evitar fluctuaciones durante el arranque del
compresor (proceso técnico), la instalación debe
cumplir las siguientes condiciones:
1. La conexión eléctrica de la unidad debe
hacerse en el cuadro de distribución principal. La
distribución debe ser de baja impedancia;
normalmente, la impedancia precisa se alcanza
con un fusible de 32 A.
2. No hay que conectar ningún otro equipo en la
misma línea eléctrica.
3. Para que la instalación sea homologable en
todos sus detalles, consulte el contrato con la
compañía eléctrica por si contiene limitaciones
relativas a productos tales como lavadoras,
acondicionadores de aire u hornos eléctricos.
4. Vea los detalles relativos a la alimentación del
acondicionador en la placa de características del
producto.
5. Consulte cualquier duda al concesionario local.
Aire Acondicionado Suelo-Techo

ES
4
3. ACCESORIOS
Manual de usuario (1)
Manual de instalación (1)
Soporte para colgar ud.exterior (2)
Mando a distáncia (1)
Soporte (1)
Tornillo de montaje (2)
Pilas alcalinas AM4 (2)
PRECAUCIONES PARA LA
INSTALACIÓN DEL MANDO A
DISTANCIA
•
•
•
•
•
•
•
• No golpee ni deje caer el mando
• Antes de instalarlo, asegúrese que el lugar
elegido está dentro del espacio de recepción
• El mando debe estar al menos a 1 m de
distáncia de cualquier aparato de TV o sonido
(para evitar interferencias)
• No coloque el mando en un lugar expuesto a la
luz solar directa o a una estufa u otra fuente de
calor.
• Cuando coloque las pilas, fíjese en que los polos
positivo y negativo estén bien orientados.
Aire Acondicionado Suelo-Techo
4. INSTALACIÓN DE
LA UNIDAD INTERIOR
Instalación del cuerpo principal
Instalación de los pernos de suspensión de Ø10
(4 pernos)
• Consulte en la siguiente figura la forma de medir
la distancia entre los pernos
• Utilice pernos para colgar de Ø10
• La forma de hacer la instalación del techo
depende de la estructura; consulte los detalles a
un especialista
1. El techo dónde vaya a instalar la máquina debe
ser plano. Consolide las vigas del falso techo
contra posibles vibraciones.
2. Corte la viga del falso techo
3. Refuerce el sitio cortado y consolide la viga del
falso techo
• Coloque las tuberías y la línea eléctrica por el
techo después de montar el cuerpo principal.
Antes de empezar a trabajar, determine la
dirección que seguirán los tubos.
Especialmente en el caso de un falso techo,
coloque los tubos de refrigerante, desagüe y los
cables eléctricos de las unidades interior y exterior
hasta los puntos de conexión antes de colgar la
máquina.

ES
5

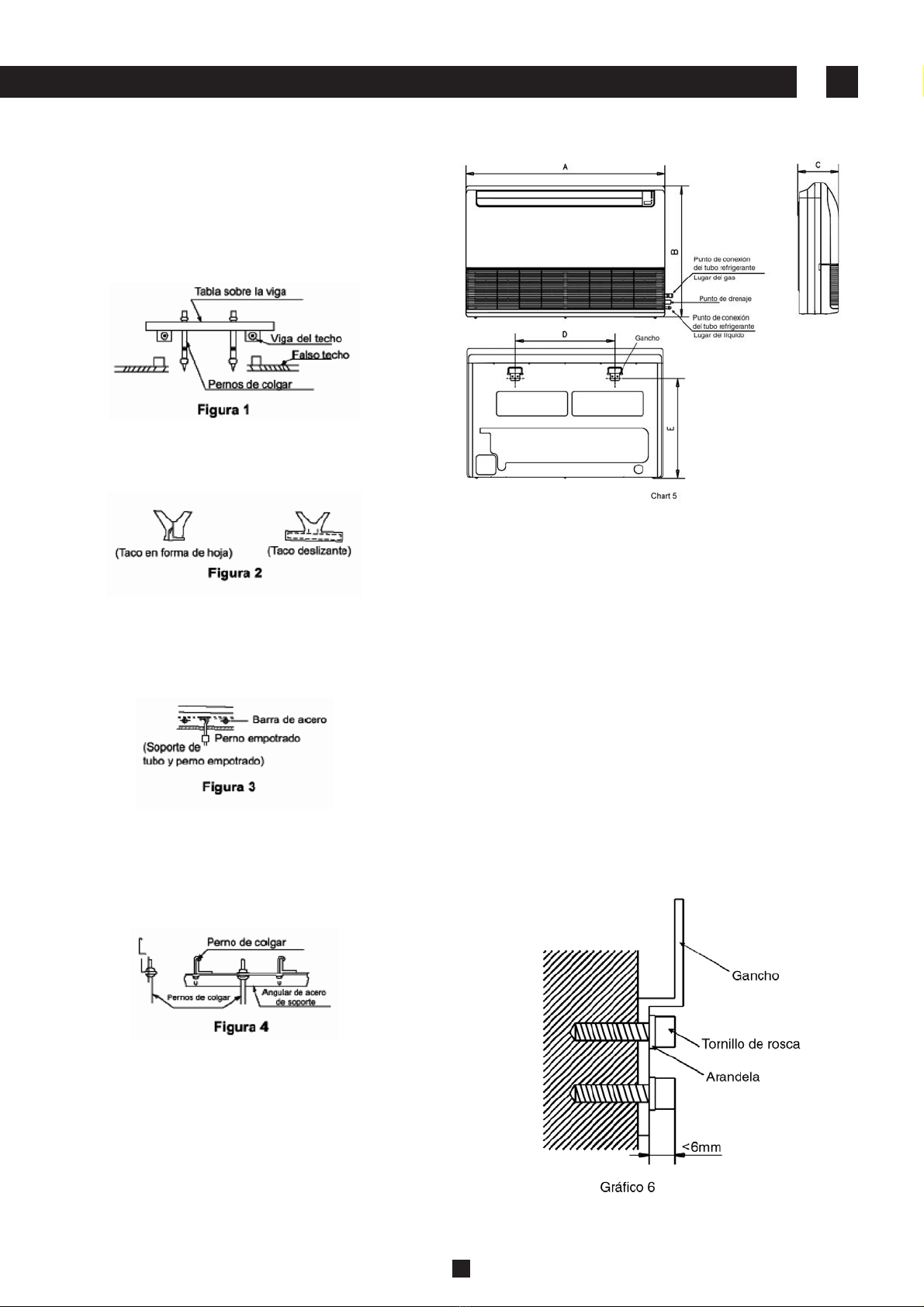

FORMA DE ANCLAR LOS PERNOS
DE SUSPENSIÓN
Estructura de madera
Ladrillos de hormigón nuevos
Para ladrillos de hormigón originales
Estructura del techo de vigas de acero
Coloque la tabla de madera transversalmente
sobre las vigas y luego sujete los pernos de
Colgar (Figura 1)
Anclaje de los pernos (Figura 2)
Utilice pernos empotrados y herrajes de enganche
(Figura 3)
Instale y utilice directamente el angular de acero
de soporte (Figura 4)
Aire Acondicionado Suelo-Techo
INSTALACIÓN
DEL MONTAJE MURAL
1. Fije el gancho con tornillos de rosca a la pared.
(Consulte el gráfico 6)
2. Cuelgue del gancho la unidad interior.

ES
6
Aire Acondicionado Suelo-Techo
INSTALACIÓN DEL MONTAJE
EN EL TECHO
ATENCIÓN
DIMENSIONES DE LA UNIDAD
NOTA
1. Retire la tabla lateral y la rejilla. (Consulte el
gráfico 8) (Para los modelos de 48000 y 60000
Btu/h., no retire la rejilla).
2. Coloque el brazo de suspensión en el perno
roscado de suspensión. (Gráfico 9)
Prepare los pernos de montaje en la unidad.
(Gráfico 10)
3. Cuelgue la unidad del brazo de suspensión
desplazándola hacia detrás. Apriete
fuertemente los tornillos de montaje en ambos
lados. (Figura 9)
Las figuras de los gráficos anteriores se basan en
el modelo con 18000 Btu/h de capacidad nominal,
que puede ser diferente de la unidad que usted ha
adquirido.
Las dimensiones de las unidades de 12000 Btu/h
y 24000 Btu/h son las mismas.
Las dimensiones de las unidades de 48000 Btu/h
y 60000 Btu/h son las mismas.
Capacidad A B C D E F G H
(Btu/h)
12000-24000 Btu/h 990 660 206 505 506 907 200 203
36000 Btu/h 1280 660 206 795 506 1195 200 203
48000-60000 Btu/h 1670 680 244 1070 450 1542 200 240

ES
7
Aire Acondicionado Suelo-Techo

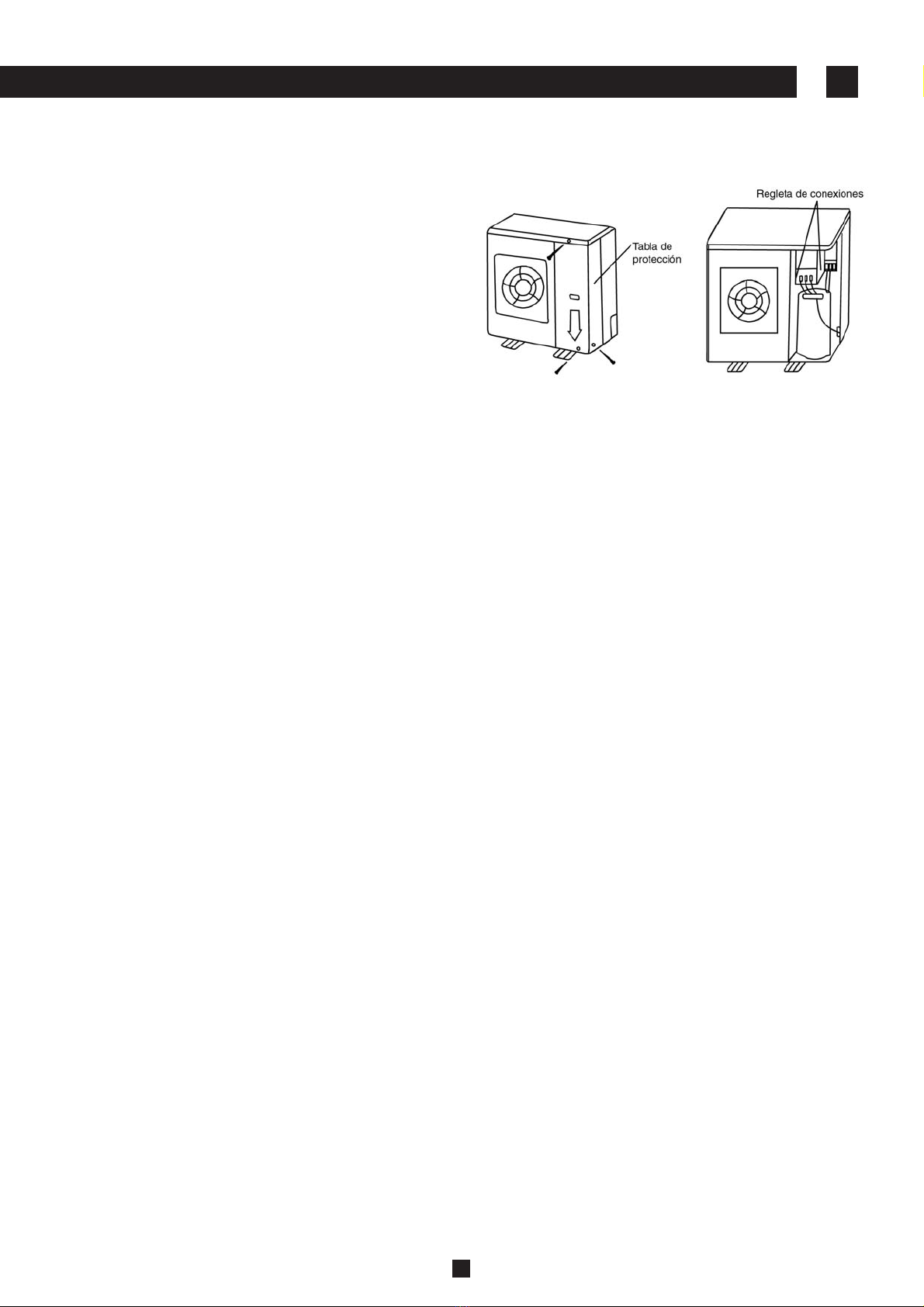

5. INSTALACIÓN
DE LA UNIDAD EXTERIOR
IMPORTANTE
Mantenga la unidad protegida de la luz solar
directa y de otras fuentes de calor. Si no hay otro
remedio, cúbrala con una protección
En lugares próximos a la costa o muy altos,
donde los vientos sean fuertes, instale la unidad
contra la pared para asegurar un funcionamiento
normal
Utilice un deflector en caso necesario

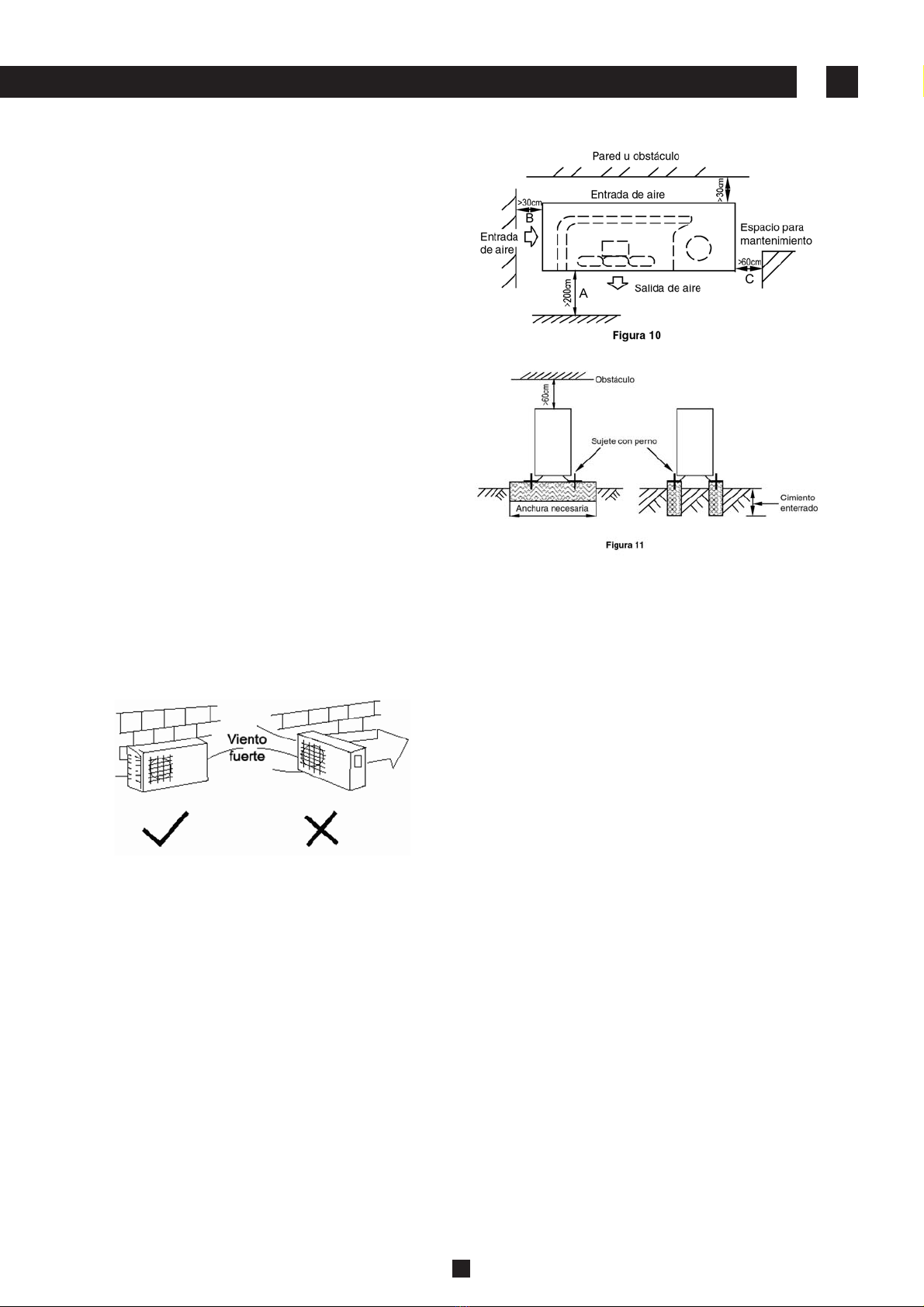

Si el viento es extraordinariamente fuerte, impida
que circule hacia la parte trasera de la unidad
(Figura 9)
Coloque la unidad exterior tan próxima a la
interior como sea posible. Las distancias mínimas
entre la unidad exterior y los obstáculos descritos
en la figura de instalación no significan que no se
pueda montar un cortavientos. Deje libres dos de
las tres direcciones A,B,C.
•
•
•
•
•
Espacio necesario para la instalación
y el mantenimiento (Figura 10)
Transporte e instalación
Si es possible, retire los obstáculos próximos para
evitar que el funcionamiento se degrade por falta
de circulación de aire. Deje libres dos de las tres
direcciones A,B,C.
Como el centro de gravedad de la unidad no
coincide con el centro geométrico, tenga cuidado
cuando levante con un elevador
No levante nunca agarrándola por la entrada de
aire, pues se deformaría
No toque el ventilador con las manos ni con
otros objetos
No la incline más de 45° grados, ni la apoye
sobre un lado
•
•
•
•
• Sujete las patas de la unidad con pernos para
impedir que se caiga en caso de terremoto o de
vientos fuertes
• Disponga una base de hormigón (FIgura 11)
Figura 9

ES
8
6. INSTALACIÓN DE LA TUBERIA
DE CONEXIÓN
Compruebe que la diferencia de alturas entre las
unidades interior y exterior, la longitud del tubo de
refrigerante y el número de codos, satisfacen los
requisitos siguientes:
Mida la longitud necesaria de tuberia de conexión
como se describe en los párrafos siguientes:
a.Conecte primero la unidad interior y después la
exterior
b. La válvula de cierre de la unidad exterior debe
estar completamente cerrada (en su estado
original). Siempre que haga una conexión, afloje
primero las tuercas de la parte de la válvula de
cierre y conecte enseguida el tubo abocardado
(en 5 minutos). Si las tuercas permanecen flojas
durante mucho tiempo, puede entrar polvo o
suciedad en el circuito y provocar más tarde una
avería. Por ello, antes de la conexión, expulse el
aire del tubo refrigerante (R407c)
c. Debe expulsar el aire (consulte vaciado del aire)
después de conectar la conducción de
refrigerante a las unidades interior y exterior.
Apriete, después, las tuercas en los puntos de
reparación.
Máxima diferencia de alturas:........................10 m
(Si la diferencia es superior a 10m, coloque la unidad
exterior sobre la interior)
Longitud del tubo refrigerante:........menos de 30 m
Número de codos:.........................menos de 10 m
Durante la instalación, evite que entre aire, polvo
u otras impurezas dentro de los tubos.
El tubo de conexión no debe instalarse hasta no
haber fijado las unidades interior y exterior.
Mantenga seco el tubo de conexión y evite que
entre humedad durante la instalación
Doble la tubería correctamente. No la estropee.
Unte con aceite refrigerante la tubería
abocardada y las tuercas de las juntas y dele 3 o
4 vueltas a mano antes de apretarlas con una
llave (Figura 12)
Cuando conecte o desconecte las tuberías, use
siempre dos llaves a la vez.
Forma de conectar los tubos
IMPORTANTE
•
•
•
•
•
•
Observaciones sobre la forma
de doblar los tubos
Doble el tubo de conexión
de pared más delgado
El ángulo de doblez no debe superar los 90°
La posición del codo debe fijarse a ser posible
en el tubo que va a doblarse. Cuanto mayor sea el
codo, mejor.
No doble un tubo más de tres veces
Corte una concavidad de la forma deseada en la
parte del codo del tubo de aislamiento
Después la tubería (cúbrala con cinta después
de doblar)
Para evitar que se apalste o se deforme, doble el
tubo con el mayor radio posible
Utilice una herramienta especial si tiene que
formar radios pequeños
Asegúrese de que utiliza los mismos materiales
de aislamiento cuando compre el tubo de latón
(más de 9 mm de espesor)
a. Perfore un orificio en la pared (suficiente para el
pasamuros, que suele tener 90 mm) y coloque
después el pasamuros y su tapa.
b. Reúna los tubos de conexión y los cables y
forme un haz apretado con cinta adhesiva. No
deje que entre aire, pues podría producir goteo de
agua por condensación
c. Pase los tubos unidos por el pasamuros desde
el exterior para que el tubo de refrigerante que
conecta las unidades interior y exterior tenga un
flujo sin obstáculos.
d. Use un detector o agua jabonosa para
cercionarse que no hay fugas.
e. Cubra la junta del tubo de conexión con la
unidad interior con la funda aislante/anitruidos
(accesorios) y sujétela bien con cinta adhesiva
para evitar fugas.
Uso del tubo de latón comercial
Colocación del tubo
•
•
•
•
•
•
•
Aire Acondicionado Suelo-Techo

ES
9
7. CONEXIÓN DEL TUBO
DE DESAGÜE
1. Instalación del tubo de desagüe
de la unidad interior
IMPORTANTE
La salida tiene una rosca PTI; utilice materiales
para sellado y fundas de tubos cuando conecte
los tubos de PVC
El tubo de desagüe de la unidad interior debe
aislarse térmicamente para evitar la condensación
de humedad, al igual que las conexiones a dicha
unidad.
Utilice adhesivo de PVC para conectar los tubos
y asegúrese de que no hay fugas.
Tenga cuidado para no aplicar presión en el lado
de los tubos de la unidad interior.

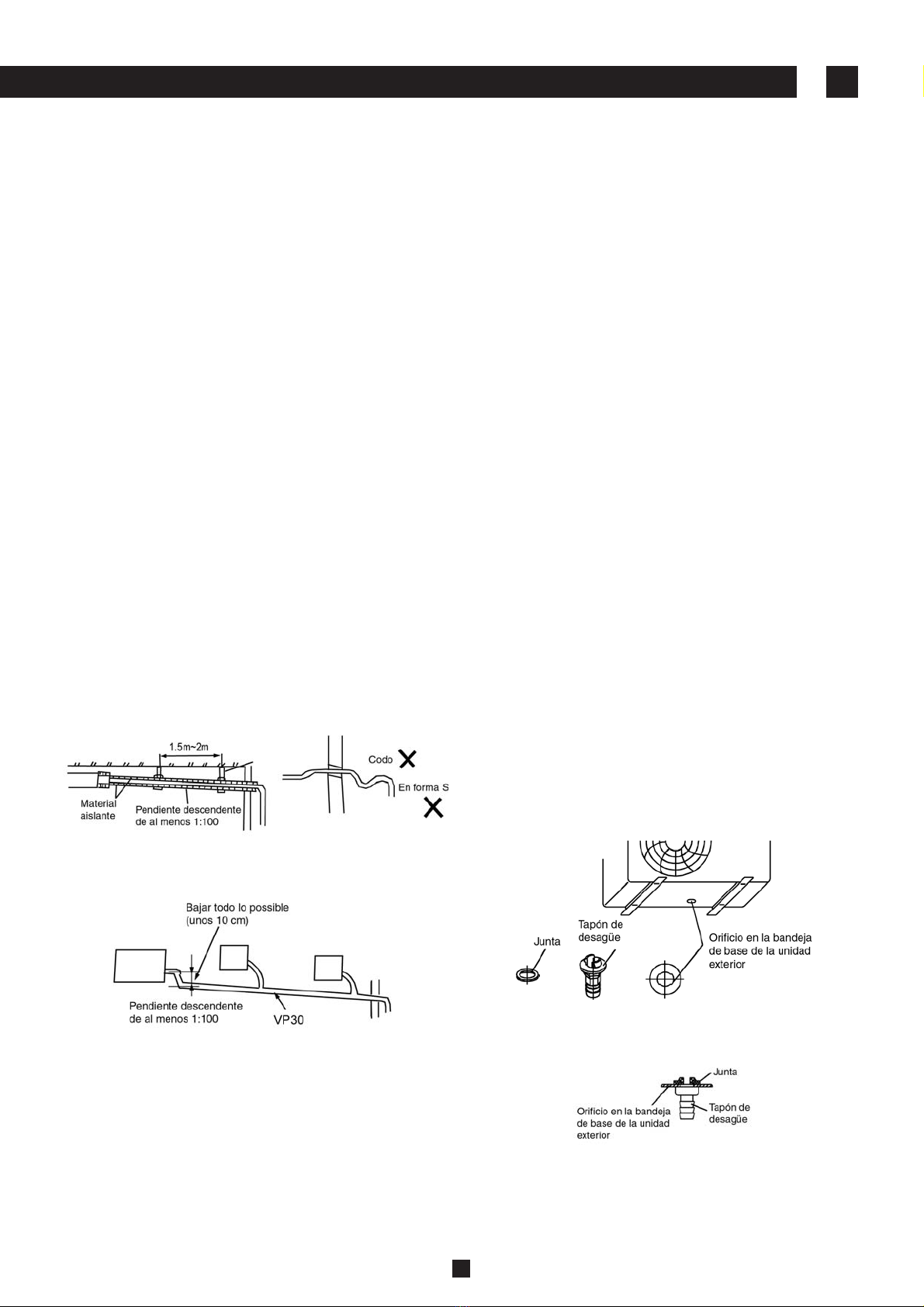

La pendiente descendente del tubo de desagüe
debe ser de al menos 1/100, y el tubo no debe
tener ondulaciones.
La longitud transversal total del tubo de desagüe
no debe ser mayor de 20m; si este recorrido es
largo, hay que colocar soportes para evitar que se
doble.
Consulte las siguientes figuras para ver los
detalles de instalación de los tubos.
•
•
•
•
•
•
2.Prueba del desagüe
3.Tapón de desagüe (para equipos de sólo frío
que carezcan de ellos)
Compruebe que el tubo de desagüe no está
obtruido.
En edificios nuevos, esta prueba debe hacerse
antes de montar el falso techo.
Monte la junta en el tapón de desagüe e inserte
ésta en el orificio de la bandeja de base de la
unidad exterior; gírela 90° para sujetarla bien.
Conecte el tapón a una derivación del tubo de
desagüe (debe adquirirla el instalador), por si la
unidad exterior vierte agua de condensación en el
modo de calefacción (Figura 21).
•
•
Aire Acondicionado Suelo-Techo

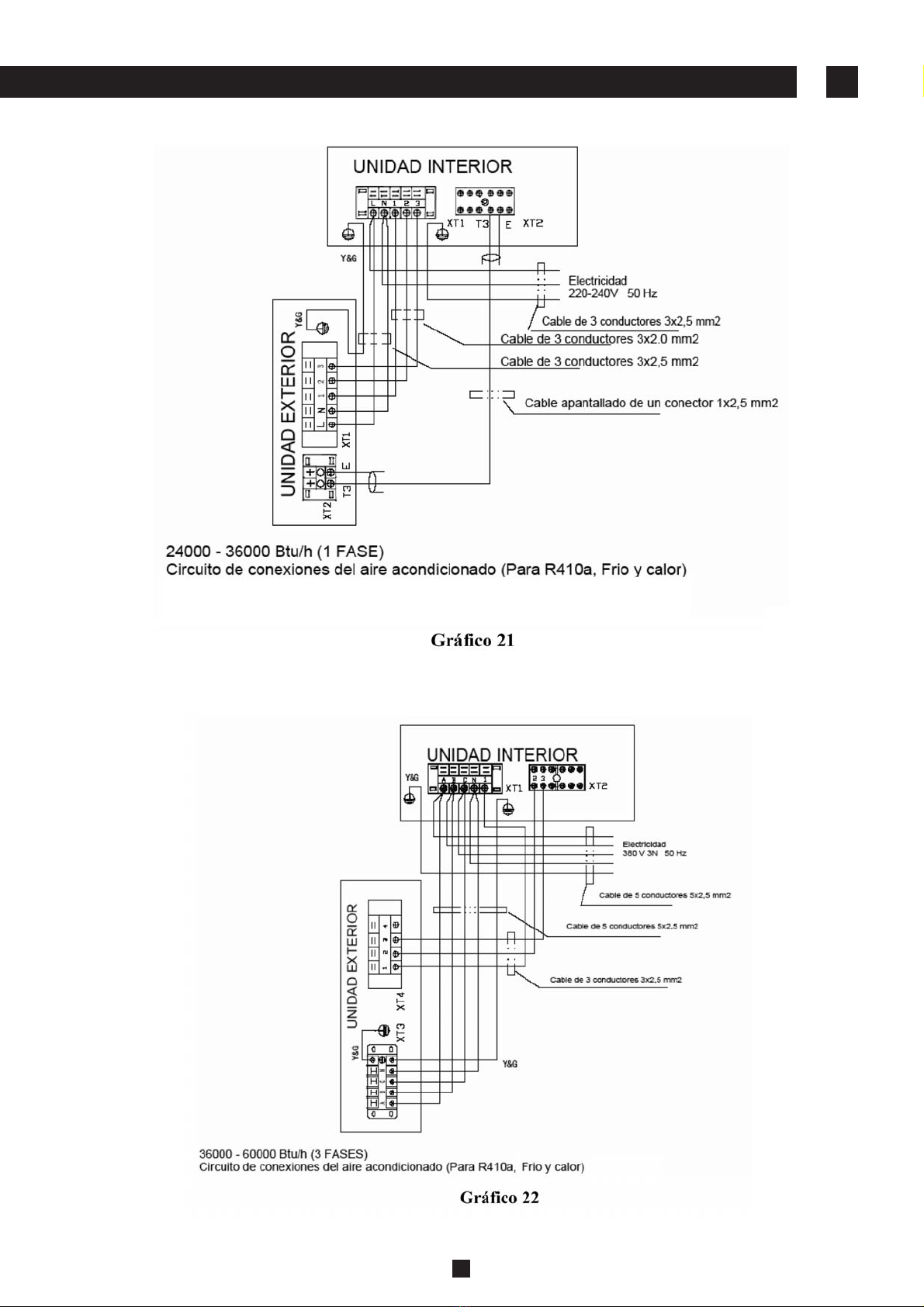

Figura 21
