MV Agusta F4 312 User manual

COLORE COPERTINA NERO

Manuale dell’utente
Versione Italiana

- 2 -
Gentile cliente,
La ringraziamo per la fiducia accordataci e ci congratuliamo con Lei per la Sua nuova F4 312.
La Sua scelta premia l’impegno e lo sforzo fatto con passione dai nostri tecnici, per dare alla F4 312
caratteristiche funzionali ed estetiche che la pongono al di sopra delle moto di più alto livello oggi dispo-
nibili sul mercato, rendendola così un oggetto ambito ed esclusivo.
Se dal lato puramente tecnico la F4 312 rappresenta, con le sue innumerevoli innovazioni, un punto di
riferimento a livello mondiale, la sua linea senza tempo, morbida ed affusolata, è una splendida fusione
fra un glorioso passato e un nuovo millennio.
Il connubio di questi elementi, che solo la ricerca del dettaglio, la passione ed il desiderio di realizzare
una moto tecnicamente ed esteticamente superiore hanno consentito di raggiungere, eleva la F4 312 al
di sopra di qualsiasi moda passeggera, dandole così il privilegio di essere considerata un oggetto unico
al mondo.
Se desiderasse ulteriori informazioni, non esiti a contattare il Servizio Assistenza Clienti MV Agusta.
Buon divertimento!
Claudio Castiglioni
Presidente
MV Agusta

- 3 -
INDICE GENERALE
cap. Descrizione argomenti pag.
1 INFORMAZIONI GENERALI 5
1.1. Scopo del manuale 5
1.2. Simbologia 6
1.3. Contenuto del CD-Rom 7
1.4. Dati di identificazione 8
2 INFORMAZIONI SULLA SICUREZZA 10
2.1. Uso consentito del veicolo 10
2.2. Manutenzione 10
2.3. Accessori e modifiche 11
2.4. Carico veicolo 11
3 COMANDI E STRUMENTI 13
3.1. Posizione comandi e strumenti 13
3.2. Cavalletto laterale 14
3.3. Comandi semimanubrio sinistro 15
3.4. Comandi semimanubrio destro 17
3.5. Interruttore accensione e bloccasterzo 20
3.6. Comando cambio 22
3.7. Strumentazione e spie 23
3.7.1. Spie luminose di indicazione 24
3.7.2. Display multifunzione 25
3.8. Tabella lubrificanti e liquidi 26
cap. Descrizione argomenti pag.
4 USO 27
4.1. Uso della motocicletta 27
4.2. Rodaggio 28
4.3. Avviamento motore 30
4.4. Selezione e modifica funzioni display 32
4.4.1. Selezione funzioni display 33
4.4.2. Regolazione delle unità di misura 35
4.4.3. Azzeramento delle funzioni
contachilometri parziali 38
4.4.4. Regolazione della funzione orologio 41
4.4.5. Cronometro 43
4.5. Rifornimento carburante 52
4.6. Accesso al vano portaoggetti 53
4.7. Sosta della motocicletta 54
5 REGOLAZIONI 56
5.1. Elenco regolazioni 56
5.2. Tabella delle regolazioni 58
5.3. Regolazione leva freno anteriore 59
5.4. Regolazione leva frizione 59
5.5. Regolazione specchietti retrovisori 60
5.6. Regolazione ammortizzatore di sterzo 60

- 4 -
INDICE GENERALE
cap. Descrizione argomenti pag.
5.7. Regolazione sospensione anteriore 61
5.7.1. Precarico molla (sospensione anteriore) 62
5.7.2. Dispositivo idraulico di frenatura in
estensione (sospensione anteriore) 62
5.7.3. Dispositivo idraulico di frenatura in
compressione (sospensione anteriore) 63
5.8. Regolazione sospensione posteriore 64
5.8.1. Precarico molla (sospensione posteriore) 65
5.8.2. Dispositivo idraulico di frenatura in
estensione (sospensione posteriore) 66
5.8.3. Dispositivo idraulico di frenatura in
compressione per alte velocità
(sospensione posteriore) 66
5.8.4. Dispositivo idraulico di frenatura in
compressione per basse velocità
(sospensione posteriore) 66
5.9. Regolazione proiettore anteriore 67

- 5 -
INFORMAZIONI GENERALI 1
1
1.1. Scopo del manuale
Il presente Manuale fornisce le informazioni necessarie per un
uso corretto e sicuro della moto.
Assieme al Manuale viene fornito un Quick Manual tascabile
nel quale sono riportate le informazioni minime essenziali per
l’uso del veicolo.
Il Manuale viene fornito anche in formato elettronico (.pdf) sul
presente CD-Rom e puo’ essere stampato o visualizzato su un
qualsiasi PC, sia dotato di sistema Windows che Mac.
Vi raccomandiamo di leggere attentamente il Manuale prima di
utilizzare la moto e di sincerarVi che chiunque utilizzi la moto
abbia prima fatto lo stesso.
Vi raccomandiamo, infine, di portare sempre con Voi il Quick
Manual completandolo con i dati identificativi vostri e della
motocicletta.
IT
Copyright
MV AGUSTA Motor Spa
Tutti i diritti riservati

- 6 -
INFORMAZIONI GENERALI 1
1
IT
1.2. Simbologia
Le parti di testo di particolare importanza, relative alla sicurezza della persona e all’integrità della moto-
cicletta, sono evidenziate con i seguenti simboli:
Pericolo - Attenzione: la mancata o incompleta osservanza di queste prescrizioni può
comportare pericolo grave per la propria incolumità e per quella di altre persone.
Cautela - Precauzione: la mancata o incompleta osservanza di queste prescrizioni può
comportare un rischio di danni alla motocicletta.
Per indicare le persone autorizzate allo svolgimento delle operazioni di regolazione e/o manutenzione,
esse sono contraddistinte dai seguenti simboli:
Informazioni sulle operazioni consentite al motociclista.
Informazioni sulle operazioni che devono essere svolte solo dal personale autorizzato.
Per evidenziare ulteriori informazioni vengono utilizzati i seguenti simboli:
Il simbolo indica la necessità di utilizzare un attrezzo od un’attrezzatura specifica per
il corretto svolgimento dell’operazione descritta.
§Il simbolo “ § ” indica il rimando al capitolo identificato dal numero che lo segue.

- 7 -
INFORMAZIONI GENERALI 1
1
IT
1.3. Contenuto del CD-Rom
Nel CD-Rom fornito in dotazione troverete, oltre a questo
Manuale, il Manuale di Manutenzione, il Quick Manual (di cui
viene fornita anche la versione stampata), la Guida delle
Concessionarie ed il Libretto di Garanzia.
Al momento della consegna della moto, il Vs. Concessionario
vi ha consegnato il Certificato di Garanzia e Pre-Consegna.
Vi preghiamo di conservarlo unitamente ai documenti della
moto ed ai futuri tagliandi di manutenzione che vi verranno via
via consegnati in occasione degli interventi previsti.
IMPORTANTE
La copia del Certificato di Garanzia e Pre-Consegna destinata
alla MV Agusta deve essere compilata dal Concessionario e
resa alla fabbrica entro 10 gg. dalla data di immatricolazione.
Le copie dei tagliandi di manutenzione raccomandata devono
essere sempre compilati dal Concessionario e resi alla MV
Agusta entro 10 gg. dalla data di esecuzione degli interventi.

- 8 -
INFORMAZIONI GENERALI 1
1
IT

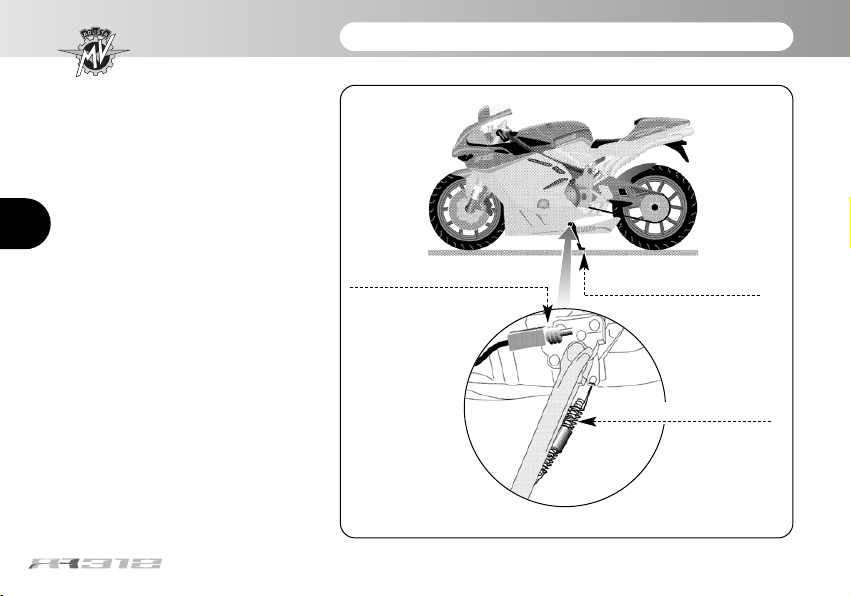

1.4. Dati di identificazione
1) numero di matricola telaio
2) numero di matricola motore
3) dati di omologazione
Identificazione motocicletta
La motocicletta è identificata dal numero di matri-
cola del telaio. Per ordinare le parti di ricambio,
oltre a questo numero, può essere necessario
indicare il numero di matricola motore, il codice
colore e il numero di identificazione chiave.
Si consiglia di annotare i dati principali negli spazi
sotto riportati.
TELAIO N.:
MOTORE N.:
2) numero di matricola motore
1) numero di matricola telaio 3) dati di omologazione

INFORMAZIONI GENERALI 1
1

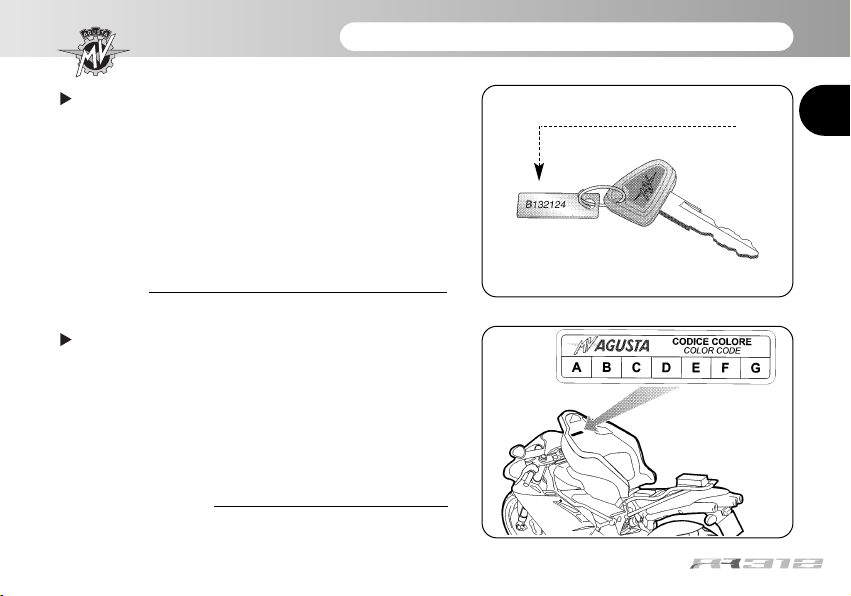

Identificazione chiave della motocicletta
Viene fornita, in duplice copia, una chiave da utilizzare
sia per l’avviamento che per l’azionamento di tutte le
serrature. Custodire in luogo sicuro la copia di scorta.
La conoscenza del numero di identificazione chiave è
essenziale nel caso in cui si renda necessario richiede-
re un duplicato della chiave a ricambio. Si consiglia di
annotare tale numero nel seguente spazio:
CHIAVE N.:
numero d’identificazione chiave
Identificazione combinazione colori motocicletta
Il codice colore è indispensabile per ordinare le parti di
ricambio della carrozzeria. Tale codice può essere letto
sulla targhetta situata nella parte interna del codone.
Si consiglia di annotare il codice colore della motoci-
cletta nel seguente spazio:
CODICE COLORE :
IT
- 9 -

- 10 -
INFORMAZIONI SULLA SICUREZZA 2
2
IT
2.1. USO CONSENTITO DEL VEICOLO
La Vostra motocicletta e’ stata progettata per un
utilizzo esclusivamente stradale ed autostradale.
ATTENZIONE
Saltuariamente e’ possibile utilizzare la
moto in pista in occasioni non competi-
tive.
In tale caso, tuttavia, a causa delle mag-
giori sollecitazioni a cui in tale specifico
utilizzo la moto e’ sottoposta, si racco-
manda di far verificare da un Centro
Assistenza MV Agusta le condizioni
della moto prima e dopo l’uso.
Ogni altro utilizzo e’ proibito ed espres-
samente escluso.
Potete trovare ulteriori informazioni circa l’uso
della moto nella sezione 4 del presente Manuale.
2.2. MANUTENZIONE
Per garantire la massima efficienza ed affidabilità
del veicolo è essenziale eseguire gli interventi
manutentivi previsti nel Manuale di
Manutenzione.
MV Agusta raccomanda che tutti gli interventi di
manutenzione siano effettuati solo da personale
specializzato appartenente ad un Centro
Assistenza MV Agusta.
Laddove, viceversa, decidiate di far eseguire gli
interventi di manutenzione da officine terze, dove-
te farVi confermare che le stesse abbiano la
capacita’ e gli strumenti specifici necessari all’e-
secuzione di tali interventi.
ATTENZIONE
La garanzia MV Agusta potrebbe non
operare laddove officine terze abbiano
effettuato interventi sulla moto in modo
difforme da quanto previsto dalle
Circolari Tecniche e nei relativi Manuali
di Officina MV Agusta.

- 11 -
INFORMAZIONI SULLA SICUREZZA 2
2
IT
2.3. ACCESSORI E MODIFICHE
ATTENZIONE
MV Agusta vieta di apportare qualsiasi
modifica alle proprie motociclette.
Questo è necessario al fine di salva-
guardare la sicurezza dei suoi Clienti.
È tuttavia possibile personalizzare la Vostra moto-
cicletta attingendo dal ricco catalogo accessori
MV Agusta.
ATTENZIONE
L’installazione di alcuni di questi acces-
sori può invalidare l’omologazione della
moto e, pertanto, comportare la sua non
ulteriore utilizzabilita’ su strada pubblica.
In caso di dubbio Vi consigliamo di consultarVi
con il vostro Concessionario MV Agusta di fiducia
per decidere quali accessori siano piu’ adatti alle
Vostre esigenze.
2.4. CARICO VEICOLO
Il veicolo nelle versioni F4 1078 RR 312 e F4
1000 R 312 è progettato per l’impiego da parte
del solo pilota, mentre le versioni F4 1078 RR 1+1
312 e F4 1000 R 1+1 312 ne estendono l’impiego
anche al trasporto di un passeggero. Per un uti-
lizzo in piena sicurezza e nel rispetto delle norme
del codice stradale è obbligatorio non superare
mai la massa massima tecnicamente ammissibile
dei veicoli, i cui valori sono qui di seguito riportati:
F4 1078 RR 312 / F4 1000 R 312
Peso massimo totale 340 kg
Peso massimo trasportabile 110 kg
F4 1078 RR 1+1 312 / F4 1000 R 1+1 312
Peso massimo totale 420 kg
Peso massimo trasportabile 180 kg

- 12 -
INFORMAZIONI SULLA SICUREZZA 2
2
IT
Il peso massimo totale rappresenta la somma dei
seguenti pesi, secondo la direttiva CEE 92/61:
• peso del motociclo;
• peso del pilota;
• peso del passeggero (solo per F4 1078 RR 1+1
312 e F4 1000 R 1+1 312);
• peso del carico e degli accessori.
ATTENZIONE
Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro mezzo, tenere sempre presenti le
seguenti precauzioni.
• NON SOVRACCARICARE MAI IL
MOTOCICLO! L’uso di un motociclo
sovraccaricato può provocare danneg-
giamenti dei pneumatici, perdite del
controllo o infortuni gravi. Verificare
che il peso totale del pilota, del passeg-
gero, del carico e degli accessori non
superi il carico massimo specificato per
il motociclo.

- 13 -
COMANDI E STRUMENTI 3
3

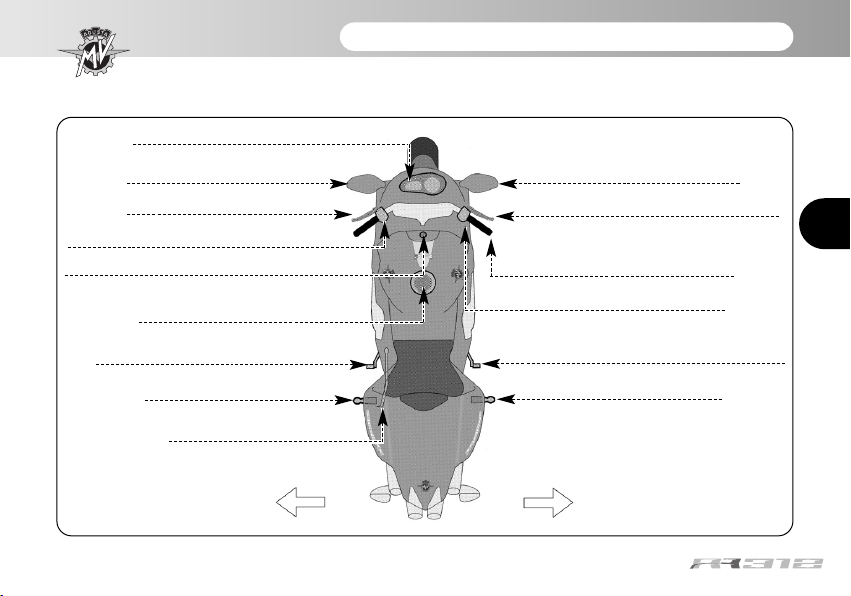

3.1. Posizione comandi e strumenti
Strumentazione e spie (§3.7.)
Leva comando frizione (§5.1.)
Specchietto retrovisore (§5.1.)
Comandi elettrici semimanubrio sinistro (§3.3.)
Tappo serbatoio carburante (§4.5.)
Leva comando cambio (§3.6. e §5.1.)
Cavalletto laterale (§3.2.)
Interruttore di accensione e bloccasterzo (§3.5.)
Pedana poggiapiede (§5.1.)
Specchietto retrovisore (§5.1.)
Leva comando freno anteriore (§5.1.)
Comando acceleratore (§3.4.)
Leva comando freno posteriore (§5.1.)
Pedana poggiapiede (§5.1.)
Comandi elettrici
semimanubrio destro (§3.4.)
Lato sinistro Lato destro
IT

- 14 -
COMANDI E STRUMENTI 3
3
IT
3.2. Cavalletto laterale
Il cavalletto laterale è dotato di un
interruttore di sicurezza che impedi-
sce al motociclo di mettersi in mar-
cia con il cavalletto abbassato.
Nel caso in cui, a motore avviato e
nella condizione di cavalletto
abbassato, si azioni il cambio per
porsi in movimento, l’interruttore
interrompe la corrente al motore
provocandone lo spegnimento.
Nel caso in cui la moto si trovi inve-
ce nella condizione di stazionamen-
to (cavalletto abbassato) e con un
rapporto del cambio inserito, l’inter-
ruttore impedisce l’avviamento del
motore evitando ogni rischio di
caduta accidentale del veicolo.
Cavalletto laterale
Doppia molla di richiamo
Interruttore di sicurezza

- 15 -
COMANDI E STRUMENTI 3
3
IT

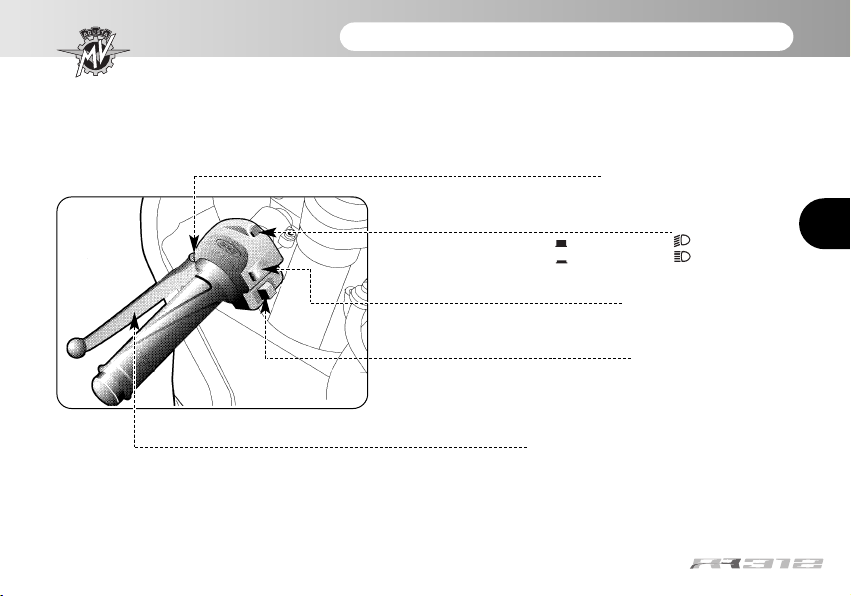

3.3. Comandi semimanubrio sinistro
Pulsante lampeggio fari
Premere il pulsante a ripetizione.
Pulsante abbagliante/anabbagliante
Pulsante in fuori : anabbagliante
Pulsante in dentro : abbagliante
Leva indicatori di direzione
Spostando la leva a destra o a sinistra si attivano gli
indicatori di direzione destri o sinistri. La leva torna al
centro; premere per disattivare gli indicatori.
Pulsante avvisatore acustico
Premere per attivare l’avvisatore acustico.
Leva frizione
Accostare o allontanare dalla manopola per coman-
dare la frizione.

- 16 -
COMANDI E STRUMENTI 3
3
IT
Pulsante Lampeggio Faro
Questa funzione serve a richiamare l’attenzione degli altri utenti della strada in caso di possibili situazioni di
pericolo; con l’abbagliante acceso tale funzione non è attiva.
Pulsante Abbagliante/Anabbagliante
Normalmente viene attivata la funzione anabbagliante; quando le condizioni di traffico e di percorso lo consen-
tono, può essere attivata la funzione abbagliante agendo sul pulsante.
Pulsante Avvisatore Acustico
Questa funzione serve a richiamare l’attenzione degli altri utenti della strada in caso di possibili situazioni di
pericolo.
Leva Indicatori di Direzione
Questa funzione permette di segnalare agli altri utenti della strada l’intenzione di cambiare direzione o corsia
di marcia.
ATTENZIONE
Il mancato uso o la mancata disattivazione degli indicatori di direzione al momento opportuno
può essere causa di incidenti; gli altri utenti della strada potrebbero infatti trarre conclusioni sba-
gliate riguardo all’effettivo tragitto del veicolo. Azionare sempre gli indicatori di direzione prima
di svoltare o cambiare corsia.
Accertarsi poi di disattivare gli indicatori non appena effettuata la suddetta manovra.
Leva Frizione
Questa leva, attraverso un dispositivo a controllo idraulico, consente l’innesto ed il disinnesto della frizione.

- 17 -
COMANDI E STRUMENTI 3
3
IT

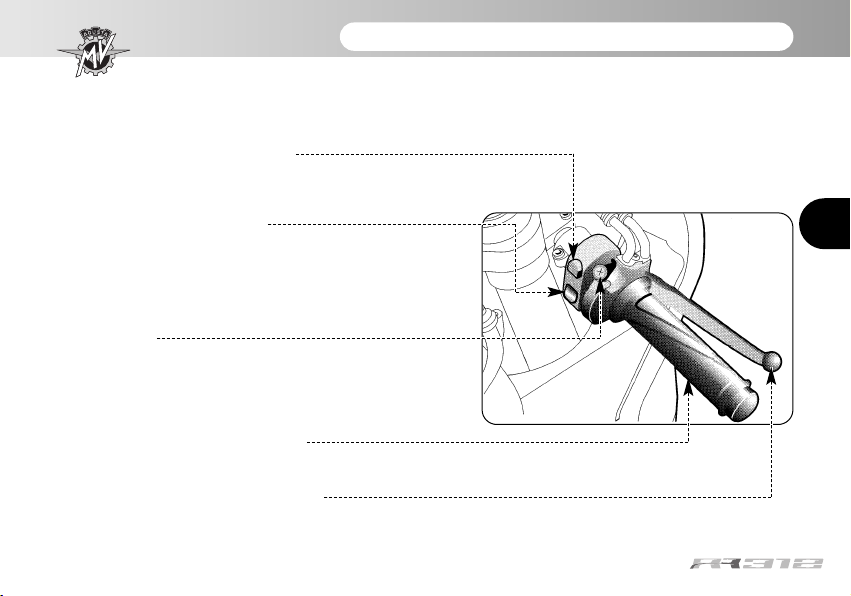

3.4. Comandi semimanubrio destro
Interruttore stop motore
Se azionato arresta il motore e ne impedisce l’avviamento.
Pulsante avviamento motore
Premuto avvia il motore. Va rilasciato appena avviato. Con moto-
re avviato, ripremendo, si selezionano le funzioni del display.
Leva avviamento a freddo del motore (Choke)
Ruotare in senso orario per l’avviamento a freddo del motore.
Dopo alcuni secondi riportare la leva nella sua posizione iniziale.
Comando acceleratore
Ruotare per regolare l’alimentazione del motore.
Leva freno anteriore
Avvicinare alla manopola per azionare il freno anteriore.

- 18 -
COMANDI E STRUMENTI 3
3
IT
Interruttore Stop Motore
Questa funzione permette di arrestare il motore in caso di emergenza; in questo modo viene disattivato il cir-
cuito di accensione impedendo il riavvio del motore. Per poter effettuare l’avviamento riportare il pulsante in
posizione di riposo.
NOTA
In condizioni normali non utilizzare questo dispositivo per l’arresto del motore.
Pulsante Avviamento Motore
Questo dispositivo consente l’avviamento del motore; inoltre a motore avviato esso permette di selezionare
le funzioni del display presente nella strumentazione di bordo.
CAUTELA
Per evitare danni all’impianto elettrico non tenere premuto il pulsante per un tempo superiore
ai 5 secondi consecutivi.
Se il motore non si avvia dopo alcuni tentativi, consultare il capitolo “GUASTI” nel presente
manuale.
Leva Avviamento a freddo del Motore (Choke)
Il dispositivo facilita l‘avviamento a freddo agendo sull’alimentazione.
NOTA
Questa funzione deve essere mantenuta attiva per un tempo limitato ed in ogni caso dipendente dalla
temperatura del motore e dell’ambiente esterno. Quando il regime minimo di rotazione è sufficiente a
mantenere avviato il motore, è opportuno disattivare il comando.

- 19 -
COMANDI E STRUMENTI 3
3
IT
Comando Acceleratore
Questo dispositivo consente di regolare l’alimentazione del motore variandone così il regime di rotazione. Per
azionare il dispositivo occorre ruotare la manopola dalla posizione di riposo, corrispondente alla condizione di
regime minimo del motore.
Nella condizione di avviamento a freddo (Choke attivo), la ripetuta rotazione della manopola nel senso di chiu-
sura del gas permette di riportare la leva di choke in posizione di riposo.
Leva Freno Anteriore
Questo comando permette di azionare attraverso un circuito idraulico l’impianto frenante della ruota anteriore.
