NAIM DAC - REFERENCE ISSUE 3A User manual

REFERENCE MANUAL
DAC DIGITAL TO ANALOGUE CONVERTER
ENGLISH, DEUTSCH, FRANÇAIS, ITALIANO

1
NAIM DAC – English
1 DAC Introduction
The Naim DAC digital to analogue converter is a highly versatile product and we strongly
recommend that you read this manual. You should also read the Statutory And Generic
Information booklet packed with the product as it contains important mains power safety
warnings.
A number of power supply upgrade options are possible for the DAC. Contact your local
retailer or distributor for advice on power supply upgrade options.
All references to Naim preamplifiers in the manual also cover the preamplifier section of
Naim integrated amplifiers.
Made for iPod 5th generation, iPod Touch, iPhone.
“Made for iPod” and “Made for iPhone” mean that an
electronic accessory has been designed to connect
specifically to iPod or iPhone respectively and has been
certified by the developer to meet Apple performance
standards. Apple is not responsible for the operation of
this device or its compliance with safety and regulatory
standards.
iPod and iPhone are trademarks of Apple Inc., registered in
the U.S. and other countries.
1.2 DAC Basics
The Naim DAC is a ten input digital to analogue converter
capable of handling stereo audio data of 8 bit to 32 bit
resolution and 32kHz to 768kHz sampling rate. Its stereo
analogue output is available via DIN or RCA phono
sockets.
Eight of the DAC digital inputs are accessed via optical or
coaxial S/PDIF inputs on the rear panel. These input sockets
are selected by pressing one of the front panel input
selection buttons.
Two further digital inputs are accessed via USB sockets;
one on the front panel and one on the rear panel. The
USB sockets can be used to connect USB memory sticks
carrying audio files or Apple iPod or iPhone models. The
USB sockets are selected automatically when a USB device
is connected.
When a USB device is connected, any appropriate audio
files it holds will be available for playback through the
DAC. The DAC front panel dock button indicator will
illuminate and the input selection buttons will operate as
previous, next, stop and play buttons. The DAC is returned
to S/PDIF input operation by disconnecting the USB device
or pressing the dock button. The last S/PDIF input used will
then be selected.
The DAC can be controlled either from its front panel
buttons or using a Naim remote handset in preamplifier
mode. An Apple Remote handset can also be used to
control playback and volume.

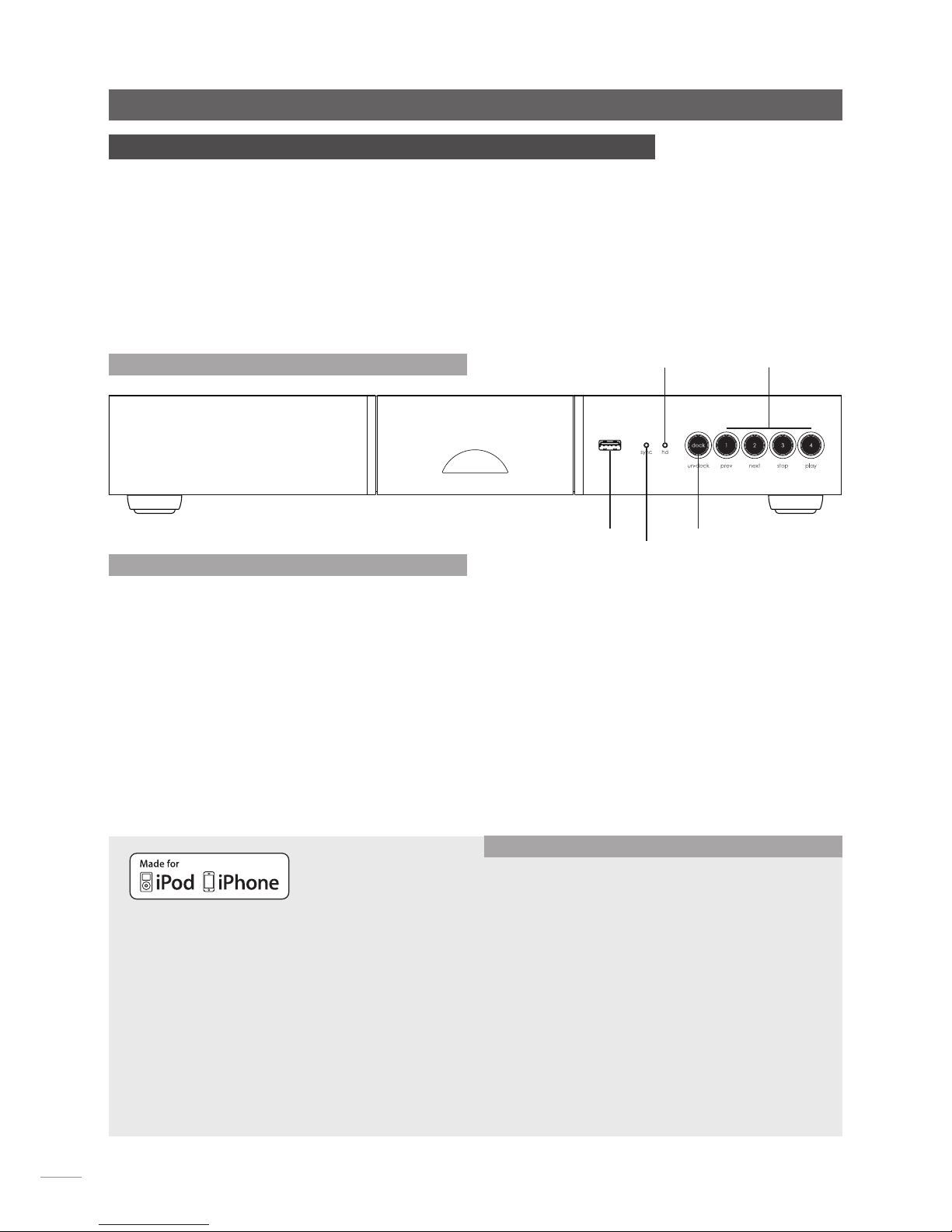

1.1 DAC Front Panel
dock/undock
data sync indicator
input selection and
transport control
high denition
indicator
USB socket
DAC Specification
Input connections: 4 optical, 4 coax, 2 USB
Outputs: DIN or RCA phono
Frequency response: 10Hz to 20kHz +0.1dB-0.5dB
Max output voltage: 2.2VRMS
Distortion and noise: <0.002%
Sample rate: USB: 32kHz to 768kHz, 32bit
S/PDIF: 32kHz to 192kHz, 32bit
Apple portable: 48kHz max
Digital formats: S/PDIF, WAV
Upgrade PSU: XPS, CD555PS
Mains supply: 100-120V, 220-240V, 50/60Hz
Dimensions: 70mm x 432mm x 301mm (H X W D)
Power consumption: <30VA
Weight: 5.6kg
Finish: Black anodised

2
NAIM DAC – English
2.2 S/PDIF Inputs
The eight rear panel S/PDIF inputs are provided with
connection format and socket options. These are listed in
the following table:
Input Optical Socket Coaxial Socket
S/PDIF 1 TOSLINK BNC (75Ω)
S/PDIF 2 TOSLINK BNC (75Ω)
S/PDIF 3 TOSLINK RCA phono
S/PDIF 4 TOSLINK RCA phono
Only one connection format (optical or coaxial) for
each input may be used at any one time. However,
both may be connected simultaneously and the DAC
will automatically select the socket on which valid data
is present. If a data stream is present on both sockets,
selection can be switched between the two by pressing
the relevant input button.
Note: If valid data is present on both the coaxial and
optical sockets of the selected input, the stream that
appeared first will be preferred.
2.3 USB Inputs
The front and rear panel USB sockets are for the
connection of either USB memory sticks or Apple iPod or
iPhone models. Connect iPod and iPhone models using
the standard Apple USB cable. When USB hardware is
connected the DAC will automatically switch to the
docked USB input.
Note: If both USB inputs are docked, the front panel input
will take priority.
The DAC is able to handle any audio file format that can
be played on the Apple device, however, a lossless format
will provide the best audio quality.
2.4 Analogue Outputs
The DAC is fitted with both DIN and RCA phono analogue
output sockets. The DIN option will provide the best audio
performance. Set the rear panel Socket Selection switch
to the desired option. For best audio performance only
connect one audio output. If the DAC analogue output
is to be connected to a Naim preamplifier, use the Aux 1
input if available. See Section 3.1.
2.5 Remote Control Output and Input
The DAC can send and receive remote control signals to
enable the following functions:
• Automatic preamplifier input switching.
• Use of an external IR sensor.
The DAC Remote Control In and Out sockets require a
mini-jack (3.5mm) plug. Naim preamplifier Remote Control
In sockets require either a mini-jack or RCA phono plug.
Your Naim retailer will be able to provide an appropriate
cable if necessary.
2.1 DAC Rear Panel
mains
input
and fuse
power remote control
out socket signal ground
switch
USB socket output
socket
selection
switch
RCA phono
output DIN output
optical S/PDIF
inputs 1 to 4
RCA phono coaxial S/PDIF
inputs 3 and 4
BNC coaxial S/PDIF
inputs 1 and 2
remote control in socket
(for use with an external IR receiver)
power supply upgrade
socket (link plug tted)
2 DAC Installation and Connections
The DAC should be installed on a dedicated equipment stand intended for the purpose.
Do not stand it directly on top of another item of equipment. Ensure also that the audio
system volume is turned down before switching on. The DAC power switch is positioned on
its rear panel.
Connect the DAC to mains power using the mains cable supplied or a Naim Power-Line.
Connect audio inputs and outputs using high quality interconnect cables. Naim Hi-Line
cables will provide the best results.

3
NAIM DAC – English
is installed by removing the link plug from the DAC rear
panel Burndy socket and connecting the power supply
using the appropriate Naim Burndy cable. The DAC’s
internal power supply is still required when an external
supply is in use so it must remain connected to the mains
supply and switched on.
Ensure that all audio system components are switched off
while an external power supply is being connected.
Note: If the DAC power supply link plug or external power
supply is incorrectly installed the hd and sync indicators will
flash.
2.8 iPod and iPhone Charging
The DAC will charge an iPod or iPhone while it is docked.
However, charging an iPod or iPhone while listening
can compromise audio performance. Charging can be
switched off or on, while the iPod or iPhone is docked, by
pressing and holding the dock button for 1 second.
2.6 Signal Ground Switch
The DAC is fitted on its rear panel with a Signal Ground
switch offering two positions: Chassis or Floating. Select
the Chassis position unless the DAC is connected in a hi-fi
system incorporating another earthed source component,
or mains hum is audible through the loudspeakers. Contact
your Naim retailer, Naim distributor or Naim Customer
Service direct for advice if necessary.
Note: All Naim CD and DVD players are earthed so the
Signal Ground switch should be set to floating if one is
connected in the system.
No damage will be done if the wrong Ground Switch
position is chosen but the system sound quality may be
compromised.
2.7 Power Supply Upgrade
The DAC can be upgraded by the addition of an XPS or
CD555 PS external power supply. An external power supply
3.1 Remote Control Link
When the DAC and preamplifier remote control is linked,
selecting a DAC S/PDIF input, or docking USB hardware, will
also automatically select a preamplifier input. Aux 1 is set
as the default but this may be changed by following the
steps described below:
• With the preamplifier switched on and in normal
operational mode, simultaneously press and hold the
DAC front panel 1and 2buttons until they illuminate.
• Press either the DAC 1or 2button to select each
preamplifier input in turn. The preamplifier button
indicators will illuminate to indicate selection.
• When the desired input is selected, press and hold
the DAC 1and 2buttons simultaneously to store the
selection and return the DAC to normal operation.
3.2 DAC Front Panel Indicators
Two indicators on the DAC front panel illuminate to
indicate operational states:
The sync indicator illuminates to indicate that the DAC’s
internal clock is precisely synchronised with the input data
stream. The DAC will continue to operate if synchronisation
is lost but its audio performance may be compromised.
3 Using DAC
Once the DAC’s mains power, inputs, output and remote control link have been
connected, it may be switched on from its rear panel power switch. Its output will remain
muted for a short time while the electronics stabilise.
Synchronisation loss is generally caused by an out-of-
specification clock in the source component.
The hd indicator illuminates to indicate that the input data
stream is “high definition”. High definition is defined as any
data stream with a sampling rate above 48kHz.
3.3 Selecting and Using DAC Inputs
With no USB device docked, S/PDIF inputs are selected by
using the front panel input selection buttons. The handset
7, 8, 9and 0keys will also select inputs 1, 2, 3and 4
respectively (handset in preamplifier mode).
Note: The handset 7, 8, 9, and 0 keys are used because the
1, 2, 3 and 4 keys are already employed for preamplifier
input selection.
DAC USB inputs are selected automatically when USB
hardware is connected (docked). The DAC front panel
dock button indicator will illuminate. The front panel USB
input takes priority over the rear panel USB input. To return
the DAC to the last used S/PDIF input, press the front panel
dock button or disconnect the USB hardware.
When USB hardware is connected, the DAC will interrogate
it to identify appropriate files and automatically begin to
play the files sequentially starting with those found in the
highest level directory. The DAC front panel input selection
buttons will operate as previous, next, stop and play
buttons.

BEDIENUNGSANLEITUNG
DIGITAL-ANALOG-WANDLER DAC
ENGLISH, DEUTSCH, FRANÇAIS, ITALIANO

5
NAIM DAC – Deutsch
1 DAC – Einleitung
Aufgrund des großen Funktionsumfangs des Digital-Analog-Wandlers DAC lohnt es sich,
etwas Zeit in die Lektüre dieser Bedienungsanleitung zu investieren. Lesen Sie auch das im
Lieferumfang enthaltene Heft mit wichtigen gesetzlichen und allgemeinen Hinweisen.
Der DAC kann mit verschiedenen externen Netzteilen aufgerüstet werden. Lassen Sie sich
bei Bedarf von Ihrem Händler oder der zuständigen Vertriebsgesellschaft dazu beraten.
Aus Gründen der Einfachheit ist im Folgenden nur von Vorstufen die Rede; das Gesagte
gilt jedoch auch für Vollverstärker.
Kompatibel mit iPod (5. Generation), iPod Touch, iPhone.
Die „Made for iPod“- und „Made for iPhone“-Logos
bedeuten, dass ein elektronisches Produkt speziell für die
Verwendung mit einem iPod bzw. iPhone entwickelt und
vom Hersteller gemäß Apple-Leistungsstandards zertifiziert
wurde. Apple ist weder für die Funktionstüchtigkeit
des Geräts verantwortlich noch dafür, dass es
Sicherheitsstandards oder gesetzliche Vorschriften erfüllt.
iPod und iPhone sind in den USA und anderen Ländern
eingetragene Marken von Apple Inc.
1.2 Kurzübersicht
Der Naim DAC ist ein Digital-Analog-Wandler mit zehn
Eingängen. Der Wandler kann Stereo-Audiodaten mit einer
Auflösung von 8 bis 32 Bit und einer Samplingrate von 32 bis
768 kHz wandeln. Das Stereoanalogsignal des Wandlers wird
über eine DIN-Buchse oder ein Cinchbuchsenpaar ausgege-
ben.
Acht der Digitaleingänge sind als S/PDIF-Buchsen ausgeführt
(vier als optische und vier als Koaxialbuchsen). Diese Eingänge
werden durch Betätigen der Eingangswahltasten an der
Gerätefront ausgewählt.
Zwei der Digitaleingänge sind als USB-Buchsen ausgeführt, von
denen je eine an der Gerätefront und an der Geräterückseite
zur Verfügung steht. Über die USB-Buchsen lassen sich USB-
Sticks mit Audiodateien oder Apple iPods/iPhones anschlie-
ßen. Wird ein USB-Gerät an eine dieser Buchsen angeschlos-
sen, schaltet der DAC automatisch auf den entsprechenden
Eingang.
Wenn ein USB-Gerät angeschlossen ist, können darauf
gespeicherte Audiodateien (sofern das jeweilige Dateiformat
unterstützt wird) über den DAC abgespielt werden. Die
Fronttaste dock leuchtet dann und die Eingangswahltasten
werden mit den Funktionen „Vorheriger Titel“, „Nächster
Titel“, „Wiedergabe stoppen“ bzw. „Wiedergabe starten“
belegt. Durch Entfernen des USB-Geräts oder durch Betätigen
der Taste dock kann der DAC wieder in den Modus zur
Verwendung der S/PDIF-Eingänge versetzt werden; der DAC
schaltet dabei auf den zuletzt ausgewählten S/PDIF-Eingang
zurück.
Der DAC kann entweder über die Fronttasten oder über die
Fernbedienung (Fernbedienungsmodus pre) gesteuert wer-
den. Zur Steuerung der Wiedergabe und zur Regelung der
Lautstärke kann auch eine Apple-Fernbedienung verwendet
werden.
1.1 Gerätefront
Verbinden/trennen
Sync-Anzeige
Eingangswahl und
Steuerung der
Wiedergabe
High-Denition-
Anzeige
USB-Buchse
DAC – Technische Daten
Eingangsbuchsen: 4 x optisch, 4 x koaxial, 2 x USB
Ausgänge: DIN oder Cinch
Frequenzgang: 10 Hz bis 20 kHz, +0,1 dB/-0,5 dB
Ausgangsspannung: max. 2,2 V RMS
Klirr/Rauschen: <0,002%
Samplingrate: USB: 32 bis 768 kHz, 32 Bit
S/PDIF: 32 bis 192 kHz, 32 Bit
Apple iPod/iPhone: max. 48 kHz
Digitalformate: S/PDIF, WAV
Netzteilupgrades: XPS, CD555PS
Netzversorgung: 100–120 V oder 200–240 V; 50/60 Hz
Abmessungen: 70 x 432 x 301 mm (H x B x T)
Leistungsaufnahme: <30 VA
Gewicht: 5,6 kg
Ausführung: eloxierte Front, lackiertes Gehäuse

6
NAIM DAC – Deutsch
2.2 S/PDIF-Eingänge
Die vier Eingangswahltasten an der Gerätefront wählen je
eine optische oder Koaxialbuchse aus. Die nachstehende
Tabelle bietet eine Übersicht über die Optionen.
Taste Optische Buchse Koaxialbuchse
S/PDIF 1 TOSLINK BNC (75 Ω)
S/PDIF 2 TOSLINK BNC (75 Ω)
S/PDIF 3 TOSLINK Cinch
S/PDIF 4 TOSLINK Cinch
An beide Buchsen jedes S/PDIF-Eingangs kann ein Quellgerät
angeschlossen sein. Der DAC wählt automatisch die Buchse
aus, an der ein geeignetes Digitalsignal anliegt. Wenn an bei-
den Buchsen ein Signal anliegt, können Sie durch Betätigen
der entsprechenden Eingangswahltaste zwischen den beiden
Buchsen wechseln.
Hinweis: Wenn sowohl die optische als auch die
Koaxialbuchse eines Eingangs ein Signal erhält, wird
dasjenige bevorzugt, das zuerst zugeschaltet wurde.
2.3 USB-Eingänge
Die beiden USB-Buchsen (eine an der Gerätefront, eine an
der Rückseite) dienen zum Anschließen von USB-Sticks oder
Apple iPods/iPhones. Schließen Sie iPods und iPhones mithilfe
des Standard-USB-Kabels von Apple an. Wird ein USB-Gerät
angeschlossen, schaltet der DAC automatisch auf den
entsprechenden Eingang.
Hinweis: Wenn an beide USB-Buchsen ein Gerät
angeschlossen ist, hat der Fronteingang Priorität.
Der DAC unterstützt alle Dateiformate, die über ein Apple-
Gerät abgespielt werden können; die beste Klangqualität
lässt sich jedoch mit verlustfreien Dateiformaten (z.B. Apple
Lossless) erzielen.
2.4 Analogausgänge
Der DAC ist mit einem DIN- und einem Cinchausgang ausge-
stattet; die DIN-Buchse ist im Zweifel vorzuziehen. Mithilfe des
Ausgangswahlschalters an der Geräterückseite können Sie
den gewünschten Ausgang aktivieren. Um die bestmögliche
Klangqualität zu erzielen, sollten Sie in der nicht verwendeten
Ausgangsbuchse kein Anschlusskabel stecken lassen. Wenn
Sie den Analogausgang des DAC an eine Naim-Vorstufe
anschließen wollen, verwenden Sie Eingang aux 1.
2.5 Fernbedienungsaus- und -eingang
Zur Nutzung folgender Funktionen bzw. Features kann der
DAC Fernbedienungssignale senden und empfangen:
• automatische Eingangswahl an der Vorstufe
• Verwendung eines externen IR-Sensors
Der Fernbedienungseingang ist wie der entspre-
chende Ausgang als 3,5-mm-Buchse ausgeführt. Die
Fernbedienungseingänge an Naim-Vorstufen sind entweder
als 3,5-mm-Buchse oder als Cinchbuchse ausgeführt. Über
Ihren Händler erhalten Sie geeignete Verbindungskabel.
2.1 Rückseite
Netzan-
schluss
und
Sicherung
Netz-
schalter Fernbedie-
nungsaus-
gang
Masseschalter
USB-Buchse Aus-
gangs-
wahl-
schalter
Cinchaus-
gang DIN-Aus- gang
S/PDIF-Eing.1
bis 4, optisch
S/PDIF-Eingänge 3 und 4,
Cinch/koaxial
S/PDIF-Eingänge 1 und
2, BNC/koaxial
Fernbedienungseingang (für externen
IR-Empfänger)
Eingang für optionales
Netzteil (Brückenstecker
gesteckt)
2 DAC – Installation und Anschlüsse
Stellen Sie den DAC auf ein dafür vorgesehenes Rack. Stellen Sie ihn nicht direkt auf ein
anderes Gerät. Vergewissern Sie sich vor dem Einschalten, dass der Lautstärkeregler der
Vorstufe heruntergedreht ist. Der Netzschalter des DAC befindet sich an der Rückseite des
Geräts.
Verwenden Sie das mitgelieferte Netzkabel oder ein Naim Power-Line, um den DAC an
das Stromnetz anzuschließen. Verwenden Sie hochwertige Signalkabel, um den DAC mit
den Ein- und Ausgängen anderer Geräte zu verbinden; wir empfehlen das Naim Hi-Line.

7
NAIM DAC – Deutsch
externes Netzteil verwendet werden soll, entfernen Sie den
Brückenstecker an der Rückseite des DAC und verbinden Sie
die Buchse über ein geeignetes Naim-Burndy-Kabel mit dem
Netzteil. Das in den DAC integrierte Netzteil wird auch nach
der Erweiterung mit einem externen Netzteil benötigt; der
DAC muss deshalb weiterhin ans Stromnetz angeschlossen
und eingeschaltet sein.
Schalten Sie sämtliche Geräte der Audioanlage aus, bevor Sie
das externe Netzteil anschließen.
Hinweis: Ist der Brückenstecker oder das externe Netzteil
falsch gesteckt, wird dies dadurch angezeigt, dass die LEDs
„hd“ und „sync“ blinken.
2.8 Aufladen eines iPod oder iPhone
Der DAC versorgt angeschlossene iPods und iPhones mit
Ladestrom. Während der Wiedergabe kann der Ladevorgang
jedoch die Klangqualität beeinträchtigen. Sie können die
Ladefunktion deaktivieren (bzw. wieder aktivieren), indem Sie
die Taste dock eine Sekunde lang gedrückt halten.
2.6 Masseschalter
An der Rückseite des DAC befindet sich ein Masseschalter
mit zwei Stellungen: Chassis und Floating (potenzialfrei).
Stellen Sie den Schalter auf Chassis, es sei denn, es wurde
bereits ein geerdetes Quellgerät an die Audioanlage anges-
chlossen oder es ist ein Brummen über die Lautsprecher zu
hören. Wenden Sie sich an Ihren Händler, die zuständige
Vertriebsgesellschaft oder Naim Audio, falls Sie weitere
Informationen hierzu benötigen.
Hinweis: Die Signalmasse aller Naim-CD-Spieler und -DVD-
Spieler ist mit Erde verbunden, d.h., wenn bereits ein
solches Gerät an die Anlage angeschlossen ist, sollte der
Masseschalter auf „Floating” gestellt werden.
Ein falsch gewählte Masseschalterstellung führt zwar nicht zu
Beschädigungen, kann jedoch die Klangqualität beeinträchti-
gen.
2.7 Erweiterung mit externem Netzteil
Der DAC kann mit einem optionalen externen Naim-Netzteil
des Typs XPS oder CD555PS nachgerüstet werden. Wenn ein
3.1 Fernbedienungslink
Wenn die Fernbedienungsbuchsen des DAC und der Vorstufe
miteinander verbunden sind, schaltet die Vorstufe automa-
tisch auf einen voreingestellten Eingang, sobald am DAC
einer der S/PDIF-Eingänge ausgewählt oder ein USB-Gerät
angeschlossen wird. Im Auslieferungszustand ist dies Eingang
aux 1; Sie können jedoch wie im Folgenden beschrieben
einen anderen Ausgang für diese Funktion festlegen:
• Halten Sie die Fronttasten 1 und 2des DAC gleichzeitig
gedrückt, bis sie leuchten (die Vorstufe muss dafür einge-
schaltet sein und sich im normalen Betriebsmodus befin-
den).
• Drücken Sie Taste 1oder 2 des DAC (gegebenenfalls
wiederholt), um den gewünschten Vorstufeneingang aus-
zuwählen (die entsprechende Eingangswahltaste leuchtet
dabei).
• Wenn Sie den gewünschten Eingang ausgewählt haben,
halten Sie die Fronttasten 1und 2des DAC gleichzeitig
gedrückt, um die Einstellung zu speichern und den DAC
wieder in den normalen Betriebsmodus zu versetzen.
3.2 LED-Anzeigen an der Gerätefront
Die beiden LEDs an der Gerätefront zeigen die nachstehend
beschriebenen Betriebszustände an:
Die LED sync leuchtet, wenn der Taktgeber des DAC mit
dem anliegenden Datenstrom synchron ist. Der Wandler ist
auch bei einem Ausfall der Synchronisation funktionsfähig,
allerdings kann dann die Klangqualität beeinträchtigt werden.
Synchronisationsverlust wird in der Regel durch Inkompatibilität
mit dem Taktgeber des Quellgeräts verursacht.
3 DAC – Bedienung
Sobald Sie den DAC an den Netzstrom angeschlossen und alle benötigten Eingänge und
Ausgänge sowie die Fernbedienungsbuchsen miteinander verbunden haben, können Sie
das Gerät über den Netzschalter an der Rückseite einschalten. Der DAC bleibt zunächst
einige Sekunden stumm, während sich die Schaltkreise stabilisieren.
Die LED hd leuchtet, wenn der am Wandler anliegen-
de Datenstrom ein High-Definition-Signal ist, d.h. eine
Samplingrate von mehr als 48 kHz aufweist.
3.3 DAC-Eingänge auswählen
Wenn kein USB-Gerät angeschlossen ist, können S/PDIF-
Eingänge durch Betätigen der Eingangswahltasten an der
Front des DAC ausgewählt werden. Die Eingänge können
auch mithilfe der Fernbedienungstasten ausgewählt werden
(Fernbedienungsmodus pre); die Tasten 7, 8, 9und 0entspre-
chen hierbei den Eingängen 1, 2, 3bzw. 4.
Hinweis: Die Fernbedienungstasten 1, 2, 3 und 4 dienen
zum Auswählen der Vorstufenausgänge und können daher
nicht für die DAC-Eingänge verwendet werden.
Die USB-Eingänge des DAC werden beim Anschließen
eines USB-Geräts automatisch ausgewählt. Der frontseitige
USB-Eingang hat Priorität vor dem USB-Eingang an der
Geräterückseite. Ist ein USB-Gerät angeschlossen, leuchtet die
Fronttaste dock. Um auf den zuletzt genutzten S/PDIF-Eingang
zurückzuschalten, betätigen Sie die Fronttaste dock oder ent-
fernen Sie das USB-Gerät.
Wenn ein USB-Gerät angeschlossen wird, sucht der DAC
nach geeigneten Dateien und spielt sie automatisch alle ab
(die Wiedergabe beginnt mit den Dateien auf der obersten
Ordnerebene). Die Eingangswahltasten an der Gerätefront
werden mit den Funktionen „Vorheriger Titel“, „Nächster Titel“,
„Wiedergabe stoppen“ bzw. „Wiedergabe starten“ belegt.

MANUEL DE RÉFÉRENCE
CONVERTISSEUR NUMÉRIQUE-ANALOGIQUE DAC
ENGLISH, DEUTSCH,FRANÇAIS, ITALIANO

9
NAIM DAC – Français
1 DAC : Introduction
Le convertisseur numérique-analogique Naim DAC est un produit hautement polyvalent
et nous vous recommandons fortement de lire ce manuel. Vous devriez également lire la
brochure d‘informations légales et génériques emballée avec le produit car elle contient
d‘importants avertissements de sécurité concernant l’alimentation secteur.
Un certain nombre d‘options d’évolution d’alimentation sont possibles pour le DAC.
Contactez votre revendeur ou distributeur local si vous souhaitez obtenir des conseils sur
ces options d’évolution.
Toutes les références à des préamplificateurs Naim dans le manuel concernent
également l’étage préamplificateur des amplificateurs intégrés Naim.
Conçu pour iPod 5ème génération, iPod Touch, iPhone.
« Made for iPod » (« Conçu pour iPod ») et « Made
for iPhone » (« Conçu pour iPhone ») indiquent qu’un
accessoire électronique a été conçu spécifiquement pour
être connecté à un iPod ou un iPhone respectivement et
que le développeur certifie qu’il est conforme aux normes
de performance d’Apple.
iPod et iPhone sont des marques déposées d’Apple Inc.
enregistrées aux Etats Unis et dans d’autres pays.
1.2 Principes de base du DAC
Le Naim DAC est un convertisseur numérique-analogique
à dix entrées capable de traiter des données audio stéréo
d’une résolution de 8 à 32 bits et d’une fréquence d‘échan-
tillonnage de 32 à 768 kHz. Sa sortie stéréo analogique est
disponible sur des prises DIN ou RCA phono.
Huit des entrées numériques du DAC sont accessibles via des
entrées S/PDIF optiques ou coaxiales sur le panneau arrière.
Ces prises d‘entrée sont sélectionnées en appuyant sur un des
boutons de sélection d’entrées sur la façade.
Deux autres entrées numériques sont accessibles via des prises
USB : l‘une sur la façade et l’autre sur le panneau arrière. Les
prises USB peuvent être utilisées pour connecter des clés USB
comportant des fichiers audio ou des modèles iPod ou iPhone
d’Apple. Les prises USB sont automatiquement sélectionnées
lorsqu‘un périphérique USB est connecté.
Lorsqu‘un périphérique USB est connecté, tout fichier audio
approprié qu‘il détient sera disponible pour la lecture par le
DAC. Le bouton indicateur dock sur la façade du DAC s’illu-
minera et les boutons de sélection d’entrée fonctionneront
comme des boutons précédent, suivant, arrêt et lecture. Le
DAC revient en mode entrée S/PDIF quand le périphérique
USB est déconnecté ou si vous appuyez sur le bouton dock.
La dernière entrée S/PDIF utilisée sera alors sélectionnée.
Le DAC peut être contrôlé soit à partir des boutons de sa
façade, soit en utilisant une télécommande Naim en mode
préamplificateur. Une télécommande Apple Remote peut
également être utilisée pour contrôler la lecture et le volume.
1.1 Façade du DAC
Connecter/déconnecter
Indicateur de synchronisation
de données
Sélection d’entrée
et contrôle du
transport
Indicateur haute
dénition
Prise USB
Spécifications du DAC
Connexions d’entrée : 4 optiques, 4 coaxiales, 2 USB
Sorties : DIN ou RCA phono
Réponse en fréquence : 10 Hz à 20 kHz +0,1 dB -0,5 dB
Tension de sortie maxi : 2,2 VRMS
Distorsion et bruit : < 0,002 %
Taux d’échantillonnage : USB : 32 kHz à 768 kHz, 32 bit
S/PDIF : 32 kHz à 192 kHz, 32 bit
Lecteur Apple : 48 kHz maxi
Formats numériques : S/PDIF, WAV
Evolution de l’alimentation : XPS, CD555PS
Alimentation secteur : 100-120 V ou 220-240 V, 50/60 Hz
Dimensions (HxLxP) : 70 mm x 432 mm x 301 mm
Puissance absorbée : < 30 VA
Poids : 5,6 kg
Finition : Noire anodisée

10
NAIM DAC – Français
2.2 Entrées S/PDIF
Les huit entrées S/PDIF du panneau arrière sont fournies avec
des options de format de connexion et de prises. Elles sont
énumérées dans le tableau suivant:
Entrée Prise optique Prise coaxiale
S/PDIF 1 TOSLINK BNC (75Ω)
S/PDIF 2 TOSLINK BNC (75Ω)
S/PDIF 3 TOSLINK RCA Phono
S/PDIF 4 TOSLINK RCA Phono
Un seul format de connexion (optique ou coaxiale) pour
chaque entrée peut être utilisé à tout moment. Cependant,
les deux peuvent être connectés simultanément et le DAC
sélectionnera automatiquement la prise sur laquelle des don-
nées valides sont présentes. Si un flux de données est présent
sur les deux prises, l’une ou l’autre peut être sélectionnée en
appuyant sur le bouton de sélection d’entrée approprié.
Note : Si des données valides sont présentes à la fois sur la
prise coaxiale et la prise optique de l’entrée sélectionnée,
le flux qui apparaît en premier sera sélectionné.
2.3 Entrées USB
Les prises USB de la façade et du panneau arrière sont des-
tinées à la connexion de clés USB ou de modèles iPod ou
iPhone d’Apple. Connectez les modèles iPod et iPhone en uti-
lisant le câble USB standard d’Apple. Quand un périphérique
USB est connecté, le DAC commutera automatiquement sur
l’entrée USB à laquelle il est connecté.
Note : Si des périphériques USB sont connectés aux deux
entrées USB, l’entrée en façade aura la priorité.
Le DAC est capable de gérer n’importe quel format de fichier
audio qui peut être lu par l’appareil Apple, cependant, un
format sans perte offrira la meilleure qualité audio.
2.4 Sorties analogiques
Le DAC est équipé de prises de sortie analogiques DIN et RCA
phono à la fois. L’option DIN permet d’obtenir la meilleure
performance audio. Réglez l’interrupteur de Sélection de
Prise du panneau arrière sur l’option désirée. Pour la meilleure
performance audio, connectez seulement une sortie audio.
Si la sortie analogique du DAC doit être connectée à un
préamplificateur Naim, utilisez l’entrée Aux 1 si elle est disponi-
ble. Voir section 3.1.
2.5 Sortie et entrée de commande à distance
Le DAC peut envoyer et recevoir des signaux de commande
à distance pour permettre les fonctions suivantes :
• Commutation automatique d’entrée de
préamplificateur
• Utilisation d’un capteur IR externe.
Les prises entrée et sortie télécommande du DAC nécessitent
une fiche mini-jack (3,5 mm). Les prises entrée télécommande
des préamplificateurs Naim exigent soit un mini-jack ou une
fiche RCA phono. Votre détaillant Naim sera en mesure de
fournir un câble approprié si nécessaire.
2.1 Panneau arrière du DAC
Entrée
secteur et
fusible
Inter-
rupteur
M/A
Prise de sortie
télécom-
mande
Interrupteur
masse signal
(signal ground)
Prise USB Interrup-
teur de
sélec-
tion de
prise de
sortie
Sortie RCA
phono Sortie DIN
Entrées 1 à 4
optiques
S/PDIF
Entrées 3 et 4 RCA phono
coaxiales S/PDIF
Entrées 1 et 2 BNC
coaxiales S/PDIF
Prise d’entrée télécommande (à utiliser
avec un récepteur IR externe)
Prise évolution d’alimenta-
tion (cavalier en place)
2 DAC – Installation et branchements
Le DAC doit être installé sur un support dédié à cet effet. Ne le posez pas directement
sur le dessus d’un autre appareil. Assurez-vous aussi que le volume du système audio
est baissé avant de l‘allumer. L’interrupteur marche/arrêt du DAC est positionné sur son
panneau arrière.
Branchez le DAC à l‘alimentation secteur à l‘aide du câble secteur fourni ou d‘un
câble Naim Power-Line. Branchez les entrées et les sorties audio en utilisant des câbles
d‘interconnexion de haute qualité. Les câbles Naim Hi-Line fourniront les meilleurs
résultats.

11
NAIM DAC – Français
lée en retirant le cavalier de la prise Burndy sur le panneau
arrière du DAC et en branchant l’alimentation en utilisant le
câble Burndy Naim approprié.
L’alimentation interne du DAC est toujours nécessaire même
lorsqu’une alimentation externe est utilisée, et celle-ci doit
donc rester branchée au secteur et allumée.
Veillez à ce que tous les composants du système audio soient
hors tension quand une alimentation externe est en cours de
branchement.
Note : Si le cavalier de l’alimentation du DAC ou son
alimentation externe ne sont pas installés correctement, les
indicateurs hd et sync clignoteront.
2.8 Chargement d’iPod et d’iPhone
Le DAC chargera un iPod ou un iPhone qui lui est connecté.
Toutefois, le chargement d’un iPod ou d’un iPhone pendant
l’écoute peut compromettre la performance audio. Le char-
gement peut donc être allumé ou éteint, pendant que l’iPod
ou l’iPhone est connecté, en appuyant et en maintenant
enfoncé le bouton dock pendant 1 seconde.
2.6 Interrupteur Signal Ground (Masse Signal)
Le DAC est équipé sur son panneau arrière d’un interrupteur
Signal Ground (Masse signal) offrant deux positions : Chassis
ou Floating. Sélectionnez la position Chassis sauf si le DAC est
connecté à un système hi-fi comprenant un autre composant
source raccordé à la terre, ou si un ronflement venant de
l’alimentation secteur est audible à travers les enceintes. Si
nécessaire, contactez votre revendeur, distributeur ou le ser-
vice clients de Naim directement pour des conseils.
Note : Tous les lecteurs CD et DVD Naim sont mis à la terre ;
l’interrupteur Signal Ground (Masse signal) doit donc être
réglé sur « floating » si l’un d’entre eux est connecté dans
le système.
Aucun dommage ne sera causé si l’interrupteur est réglé
sur la mauvaise position, mais la qualité du son pourrait
être compromise.
2.7 Evolution d’alimentation
Le DAC peut évoluer grâce à l’addition d’une alimentation
externe XPS ou CD555PS. Une alimentation externe est instal-
3.1 Liaison de commande à distance
Lorsque la sortie télécommande du DAC est reliée au
préamplificateur, le choix d’une entrée S/PDIF du DAC, ou la
connexion d’un périphérique USB, sélectionnera aussi auto-
matiquement une entrée de préamplificateur. Aux 1 est réglé
comme la sélection par défaut, mais cela peut être changé
en suivant les étapes décrites ci-dessous:
• Après avoir mis le préamplificateur sous tension et en
mode de fonctionnement normal, appuyez simultanément
sur les boutons 1et 2de la façade du DAC et maintenez-
les enfoncés jusqu’à ce qu’ils s’illuminent.
• Appuyez soit sur le bouton 1, soit sur le bouton 2du DAC
pour sélectionner chaque entrée de préamplificateur à tour
de rôle. Les boutons indicateurs du préamplificateur s’allu-
ment pour indiquer la sélection.
• Lorsque l’entrée souhaitée est sélectionnée, appuyez et
maintenez enfoncés les boutons 1et 2du DAC simultané-
ment pour enregistrer la sélection et remettre le DAC en
fonctionnement normal.
3.2 Indicateurs de la façade du DAC
Deux indicateurs sur la façade du DAC s’illuminent pour indi-
quer les conditions de fonctionnement:
L’indicateur sync s’illumine pour indiquer que l’horloge
interne du DAC est précisément synchronisée avec le flux
de données d’entrée. Le DAC continuera de fonctionner si
la synchronisation est perdue, mais ses performances audio
pourraient être compromises. La perte de synchronisation est
généralement due à une horloge non conforme aux spécifi-
cations dans le composant source.
3 Utilisation du DAC
Une fois que le branchement au secteur, les connexions d’entrées et de sortie ainsi que
la liaison de commande à distance ont été effectués, le DAC peut être mis sous tension à
partir de son interrupteur sur le panneau arrière. Sa sortie restera silencieuse pendant un
court instant, le temps que ses systèmes électroniques se stabilisent.
L’indicateur hd s’illumine pour indiquer que le flux de données
d’entrée est de «haute définition». Il s’agit de tout flux de don-
nées dont la fréquence d’échantillonnage est supérieure à
48 kHz.
3.3 Sélection et utilisation des entrées du DAC
S’il n’y a aucun périphérique USB connecté, les entrées S/
PDIF sont sélectionnées en utilisant les boutons de sélection
d’entrées sur la façade. Les touches 7, 8, 9et 0de la télé-
commande permettent aussi de sélectionner les entrées 1, 2,
3et 4respectivement (télécommande en mode préamplifi-
cateur).
Note : Les touches 7, 8, 9 et 0 sont utilisées car les touches
1, 2, 3 et 4 sont déjà employées pour la sélection des
entrées du préamplificateur.
Les entrées USB du DAC sont automatiquement sélection-
nées lorsqu’un périphérique USB est connecté. Le bouton
indicateur dock de la façade s’illuminera. L’entrée USB de la
façade prend la priorité sur l’entrée USB du panneau arrière.
Pour revenir à la dernière entrée S/PDIF utilisée, appuyez sur le
bouton dock de la façade ou déconnectez le périphérique
USB.
Quand un périphérique USB est connecté, le DAC va l’inter-
roger pour identifier les fichiers appropriés et commencera
automatiquement à les lire de façon séquentielle en com-
mençant par ceux du répertoire au niveau le plus haut. Les
boutons de sélection d’entrées sur la façade du DAC fonc-
tionneront comme les boutons précédent, suivant, arrêt et
lecture.

MANUALE DELL’UTENTE
DAC - CONVERTITORE DIGITALE-ANALOGICO
ENGLISH, DEUTSCH,FRANÇAIS, ITALIANO

13
NAIM DAC – Italiano
1 Introduzione
Il convertitore digitale-analogico DAC di Naim è un prodotto estremamente versatile;
raccomandiamo pertanto di leggere attentamente il presente manuale. Consigliamo
di leggere anche l‘opuscolo contenente le informazioni generali e di legge allegato
al prodotto, poiché contiene indicazioni importanti relative alla sicurezza delle
apparecchiature elettriche.
Per il DAC sono disponibili varie opzioni di upgrade con alimentazioni esterne. Contattate
il vostro rivenditore locale o il distributore Naim per conoscere tali opzioni.
Tutti i riferimenti presenti nel manuale ai preamplificatori Naim riguardano anche la
sezione preamplificatrice degli amplificatori integrati Naim.
Per iPod di 5a generazione, iPod Touch, iPhone.
Il logo “Made for iPod” e “Made for iPhone” significa che
è stato realizzato un accessorio elettronico da collegare
specificamente all’iPod o all’iPhone e che è stato
certificato dal progettista come rispondente agli standard
di performance Apple. Apple non è responsabile dell’uso
del dispositivo o della sua conformità alle norme di
sicurezza e di legge.
iPod e iPhone sono marchi commerciali di Apple Inc.,
registrati negli U.S.A. e in altri paesi.
1.2 Informazioni generali
Il DAC di Naim è un convertitore digitale/analogico a dieci
ingressi in grado di elaborare dati audio stereo con risoluzione
da 8 a 32 bit e con frequenza di campionamento da 32 kHz a
768 kHz. L‘uscita analogica stereo è disponibile tramite prese
DIN o RCA phono.
Otto degli ingressi digitali DAC sono accessibili tramite ingressi
ottici o coassiali S/PDIF sul pannello posteriore. Queste prese
di ingresso vengono selezionate premendo uno dei tasti di
selezione dell‘ingresso presenti sul pannello frontale.
Gli altri due ingressi digitali sono accessibili tramite prese
USB, presenti una sul pannello frontale e una sul pannello
posteriore. Le prese USB possono essere usate per collegare
chiavette di memoria USB contenenti file audio o dispositivi
iPod o iPhone Apple. Le prese USB vengono selezionate
automaticamente quando si collega un dispositivo USB.
Quando si collega un dispositivo USB, tutti i file audio adeguati
presenti sullo stesso saranno disponibili per essere riprodotti
con il DAC. Il tasto dock presente sul pannello frontale del
DAC si illumina; i tasti di selezione dell‘ingresso funzionano
come tasti „precedente“, „successivo“, „stop“ e „avvio“.
Il DAC ritorna alla modalità d‘ingresso S/PDIF scollegando il
dispositivo USB o premendo il tasto dock. Verrà selezionato
l‘ultimo ingresso S/PDIF utilizzato.
Il DAC può essere comandato o con i tasti presenti sul
pannello frontale oppure utilizzando un telecomando Naim
in modalità preamplificatore. È possibile anche utilizzare un
telecomando Apple per comandare la riproduzione e il
volume.
1.1 Pannello frontale
connessione/sconnessione
indicatore sincronizzazione dati
selezione ingresso
e comando
riproduzione
indicatore alta denizione
presa USB
Specifiche tecniche
Connessioni di ingresso: 4 ottiche, 4 coassiali, 2 USB
Uscite: DIN o RCA phono
Risposta in frequenza: da 10 Hz a 20 kHz + 0,1dB – 0,5 dB
Tensione massima di uscita: 2,2 VRMS
Distorsione e rumore: <0,002%
Frequenza di
campionamento: USB: da 32 kHz a 768 kHz, 32 bit
S/PDIF: da 32 kHz a 192 kHz, 32 bit
Portatile Apple: 48 kHz max
Formati digitali: S/PDIF, WAV
Upgrade con alimentazione
esterna separata: XPS, CD555PS
Alimentazione: 100 - 120V, 220 - 240V, 50/60 Hz
Dimensioni (L x P x H): 70 mm x 432 mm x 301 mm
Consumo: < 30 VA
Peso: 5,6 kg
Finitura: nero anodizzato

14
NAIM DAC – Italiano
2.2 Ingressi S/PDIF
Gli otto ingressi S/PDIF presenti sul pannello posteriore sono
dotati di opzioni del formato di connessione e della presa.
L’elenco è riportato nella tabella seguente.
Ingresso Presa ottica Presa coassiale
S/PDIF 1 TOSLINK BNC (75 Ω)
S/PDIF 2 TOSLINK BNC (75 Ω)
S/PDIF 3 TOSLINK RCA phono
S/PDIF 4 TOSLINK RCA phono
Può essere usato un solo formato di connessione alla volta
(ottico o coassiale) per ogni ingresso. Tuttavia, entrambi pos-
sono essere collegati simultaneamente: il DAC selezionerà
automaticamente la presa in cui sono presenti dati validi. Se
sono presenti flussi di dati su entrambe le prese, può essere
effettuata la selezione di una delle due premendo il relativo
tasto di ingresso.
Nota: Se sono presenti dati validi sia sulle prese coassiali
che su quelle ottiche dell’ingresso selezionato, verrà
preferito il flusso pervenuto prima.
2.3 Ingressi USB
Le prese USB del pannello frontale e di quello posteriore
servono per collegare sia chiavette di memoria USB che
diversi modelli di iPhone o di iPod. Collegare l’iPod o
l’iPhone utilizzando il cavo USB standard di Apple. Quando
viene collegato un dispositivo USB, il DAC passa automati-
camente all’ingresso USB connesso.
Nota: Se sono collegati entrambi gli ingressi USB, avrà la
priorità l’ingresso del pannello frontale.
Il DAC è in grado di elaborare tutti i formati di file audio ripro-
ducibili su un dispositivo Apple; il formato lossless fornirà tutta-
via la migliore qualità audio.
2.4 Uscite analogiche
Il DAC è dotato sia di prese di uscita analogiche DIN che RCA
phono. L’opzione DIN fornisce la migliore prestazione audio.
Impostare l’interruttore Socket Selection del pannello poste-
riore sull’opzione desiderata. Per avere la migliore prestazione
audio, collegare una sola uscita audio. Se l’uscita analogica
del DAC deve essere collegata a un preamplificatore Naim,
utilizzare l’ingresso Aux 1 se disponibile. Cfr. paragrafo 3.1.
2.5 Ingresso e uscita telecomando
Il DAC può inviare e ricevere segnali remoti per attivare le
seguenti funzioni:
• commutazione automatica ingresso preamplificatore;
• utilizzo di un sensore IR esterno.
Le prese di ingresso e di uscita del telecomando DAC richie-
dono un mini-jack (3,5 mm). Le prese di ingresso del teleco-
mando del preamplificatore Naim richiedono o un mini-jack
o una presa RCA phono. Se necessario, il vostro rivenditore
Naim vi fornirà il cavo più appropriato.
2.1 Pannello posteriore
ingresso
alimen-
tazione e
fusibile
alimen-
tazione presa uscita
telecomando interruttore
della massa
presa USB interrut-
tore di
selezione
uscita
uscita RCA
phono uscita DIN
ingressi ottici
S/PDIF 1-4
ingressi 3 e 4 S/PDIF coassiale
RCA phono
ingressi coassiali BNC
S/PDIF 1 e 2
presa ingresso telecomando (da utiliz-
zare con un ricevitore IR esterno)
presa upgrade alimen-
tazione esterna (con
link-plug montato)
2 Installazione e connessioni
Il DAC deve essere installato su un supporto specifico concepito appositamente per
questo scopo. Non installarlo sopra altre apparecchiature. Prima dell’accensione,
assicurarsi che il volume del sistema audio sia a zero. L‘interruttore di accensione del
DAC si trova sul pannello posteriore.
Collegare il DAC alla presa di alimentazione utilizzando l’apposito cavo fornito
oppure un Power-Line Naim. Collegare gli ingressi e le uscite audio utilizzando cavi di
interconnessione di alta qualità. I cavi Naim Hi-Line daranno i risultati migliori.

15
NAIM DAC – Italiano
to. L’alimentatore interno del DAC è necessario anche quan-
do si utilizza un alimentatore esterno: deve quindi rimanere
collegato all’alimentazione elettrica e acceso.
Assicurarsi che tutti i componenti del sistema audio siano
spenti quando si collega un alimentatore esterno.
Nota: Se il link-plug dell’alimentazione o l’alimentazione
esterna del DAC non sono installati correttamente gli
indicatori hd e sync lampeggiano.
2.8 Ricarica iPod e iPhone
Il DAC ricarica l’iPod o l’iPhone quando tali dispositivi sono
collegati. Tuttavia, ricaricare un iPod o un iPhone mentre lo
si ascolta può compromettere le prestazioni audio. Il carica-
mento può essere acceso o spento mentre l’iPod o l’iPhone
sono collegati tenendo premuto il tasto dock per 1 secondo.
2.6 Interruttore della massa
Il DAC ha, sul pannello posteriore, un interruttore della massa
che presenta due posizioni: Chassis e Floating. Selezionare la
posizione Chassis a meno che il DAC non sia collegato a un
sistema hi-fi comprendente un’altra fonte con messa a terra,
oppure se si avverte il ronzio dell’alimentazione nei diffusori.
In caso di domande, contattare il rivenditore, il distributore o
direttamente il servizio clienti Naim.
Nota: Tutti i lettori CD e DVD Naim dispongono della
messa a terra: l’interruttore di messa a terra deve essere in
posizione “floating” se uno è collegato al sistema.
La scelta della posizione di messa a terra non corretta non
causa danni, ma la qualità del suono può risultare compro-
messa.
2.7 Upgrade con alimentatori esterni
Al DAC può essere aggiunto un alimentatore esterno XPS o
CD555 PS. L’alimentatore esterno si installa rimuovendo il link-
plug dalla presa Burndy del pannello posteriore del DAC e
collegando l’alimentatore con il cavo Naim Burndy più adat-
3.1 Collegamento presa telecomando
Quando la presa telecomando del DAC e del preamplifica-
tore sono collegate, selezionando un ingresso DAC S/PDIF o
collegando un dispositivo USB, si selezionerà automaticamen-
te un ingresso preamplificatore. Aux 1 è impostato di default,
ma può essere modificato effettuando le operazioni descritte
sotto.
• Con il preamplificatore acceso e in modalità normale,
tenere premuti contemporaneamente i tasti 1e 2sul pan-
nello frontale del DAC fino a che si accendono.
• Premere o il tasto 1o il tasto 2del DAC per selezionare a
turno l’ingresso del preamplificatore. Gli indicatori del tasto
del preamplificatore si illuminano per indicare la selezione.
• Una volta selezionato l’ingresso desiderato, tenere premuti
contemporaneamente i tasti 1e 2del DAC per memoriz-
zare la selezione e riportare il DAC in modalità normale.
3.2 Indicatori del pannello frontale
Sul pannello frontale del DAC si accendono due indicatori,
che indicano le modalità operative.
L’indicatore sync si accende per indicare che il clock interno
del DAC è esattamente sincronizzato con il flusso di dati in
ingresso. Il DAC continua a funzionare se la sincronizzazione si
perde, ma le prestazioni audio possono risultare compromes-
se. La perdita della sincronizzazione, in genere, è causata di
un clock fuori specifica nella fonte.
L’indicatore hd si illumina per indicare che il flusso di dati in
ingresso è ad “alta definizione”. Per alta definizione si inten-
dono tutti i flussi di dati con frequenza di campionamento
superiore a 48 kHz.
3 Utilizzo
Dopo avere collegato l‘alimentazione, gli ingressi, le uscite e la presa telecomando, è
possibile accendere il DAC con l‘interruttore presente sul pannello posteriore. L‘uscita
rimarrà muta per qualche secondo, per consentire la stabilizzazione delle componenti
elettroniche.
3.3 Selezione e uso degli ingressi
Se nessun dispositivo USB è collegato, gli ingressi S/PDIF ven-
gono selezionati utilizzando i tasti di selezione presenti sul pan-
nello frontale. I tasti 7, 8, 9e 0del telecomando selezionano
anche rispettivamente gli ingressi 1, 2, 3e 4(telecomando in
modalità preamplificatore).
Nota: Vengono utilizzati i tasti 7, 8, 9 e 0 del telecomando
perché i tasti 1, 2, 3 e 4 sono utilizzati per la selezione
dell’ingresso del preamplificatore.
Gli ingressi USB del DAC vengono selezionati automaticamen-
te quando si collega un dispositivo USB. L’ingresso USB del
pannello frontale ha la priorità sull’ingresso USB del pannello
posteriore. Si accende l’indicatore del tasto dock sul pannello
frontale. Per rimettere il DAC sull’ultimo ingresso S/PDIF utilizza-
to, premere il tasto dock sul pannello frontale o scollegare il
dispositivo USB.
Quando si collega un dispositivo USB, il DAC lo analizza per
identificare i file adeguati e inizia automaticamente a ripro-
durre tali file in sequenza, partendo da quelli trovati nella
directory di livello superiore. I tasti di selezione dell’ingresso sul
pannello frontale del DAC servono come tasti “precedente”,
“successivo”, “stop” e “avvio”.

Naim Audio Limited, Southampton Road, Salisbury, England SP1 2LN
Tel: [phone] Fax: [phone] W: www.naimaudio.com
Part No. 12-001-0088 Iss. 3
