National Geographic 50/360 User manual

Art.No. 9118200
Bedienungsanleitung
Operating instructions
Instrucciones de uso
*Mode d’emploi
*Istruzioni per l’uso
DE
EN
ES
NL
NL
RU
PL
PT
FR
IT
*Handleiding
*Руководство по эксплуатации
*Instrukcja obsługi
*Manual de instruções
TELE-MICRO SET
50/360
TELESKOP
TELESCOPE
40X-640X
MIKROSKOP
MICROSCOPE
*Download

2
2
Handleiding .................................DOWNLOAD
Руководство по эксплуатации ......DOWNLOAD
Instrukcja obsługi.........................DOWNLOAD
Manual de instruções ....................DOWNLOAD
Garantie/Warranty/Garantía....................30-31
DE
EN
ES
FR
IT
PL
NL
RU
PT
Bedienungsanleitung..................... 4
Operating instructions................. 14
Instrucciones de uso ................... 22
Mode d’emploi................DOWNLOAD
Istruzioni per l’uso..........DOWNLOAD
(DE) WARNUNG:
Schauen Sie mit diesem Gerät niemals direkt in die Sonne oder in die
Nähe der Sonne. Es besteht ERBLINDUNGSGEFAHR!
(EN) WARNING:
Never use this device to look directly at the sun or in the direct proximity
of the sun. Doing so may result in a risk of blindness.
(ES) ADVERTENCIA!
No utilice nunca este aparato óptico para mirar directamente al sol a las inmediaciones de éste. Tome asi-
mismo precauciones especiales si va a ser utilizado por niños, pues existe el PELIGRO DE QUE SE QUEDEN
CIEGOS.
(FR) AVERTISSEMENT!
Ne regardez jamais avec cet apparareil directement ou à proximité du soleil ! Veillez y particulièrement,
lorsque l‘appareil est utilisé par des enfants ! Il existe un DANGER DE PERTE DE LA VUE !
(IT) ATTENZIONE!
Non guardare mai direttamente il sole o vicino al sole con questo apparecchio ottico! Prestare particolare
attenzione quando l’apparecchio viene usato da bambini! Pericolo di ACCECAMENTO!
(NL) WAARSCHUWING!
Kijk met dit optische instrument nooit direct naar of in de buurt van de zon! Let hier vooral op als het
instrument door kinderen wordt gebruikt! Er bestaat VERBLINDINGSGEVAAR!
(RU) Внимание!
Никогда не смотрите через телескоп на Солнце! Можно необратимо повредить зрение, вплоть до
полной слепоты. Дети должны проводить наблюдения под надзором взрослых.
(PL) OSTRZEŻENIE:
Przyrządu nie wolno wykorzystywać do patrzenia w sposób bezpośredni na słońce ani miejsca znajdujące
się w jego bezpośrednim otoczeniu. Takie postępowanie może prowadzić do utraty wzroku.
(PT) ADVERTÊNCIA:
Nunca utilize este dispositivo para olhar diretamente para o sol ou na proximidade imediata da luz do sol.
Se o fizer, pode correr o risco de cegueira.
www.bresser.de/P9118200
MANUAL DOWNLOAD:

3
(DE) WARNUNG:
ERSTICKUNGSGEFAHR! Dieses Produkt beinhaltet Kleinteile, die von Kindern verschluckt werden können!
Es besteht ERSTICKUNGSGEFAHR!
(EN) WARNING:
Choking hazard — This product contains small parts that could be swallowed by children. This poses
a choking hazard.
(ES) ADVERTENCIA!
Hay RIESGO DE AXFISIA! Este producto contiene piezas pequeñas que un niño podría tragarse. Hay
RIESGO DE AXFISIA
(FR) AVERTISSEMENT!
RISQUE D’ETOUFFEMENT! Ce produit contient des petites pièces, qui pourraient être avalées par des
enfants. Il y a un RISQUE D’ETOUFFEMENT.
(IT) ATTENZIONE!
PERICOLO DI SOFFOCAMENTO! Il prodotto contiene piccoli particolari che potrebbero venire ingoiati dai
bambini! PERICOLO DI SOFFOCAMENTO!
(NL) WAARSCHUWING!
VERSTIKKINGSGEVAAR! Dit product bevat kleine onderdelen die door kinderen kunnen worden
ingeslikt! Er bestaat VERSTIKKINGSGEVAAR!
(RU) Внимание!
опасность УДУШЕНИЯ! Данное устройство содержит мелкие детали, которые
дети могут проглотить. Существует опасность УДУШЕНИЯ!
(PL) OSTRZEŻENIE:
Zawiera elementy o ostrych krawędziach i szpiczastych końcówkach! Małe elementy –
NIEBEZPIECZEŃSTWO ZADŁAWIENIA! Nie nadaje się dla dzieci w wieku poniżej 3 lat!
(PT) ADVERTÊNCIA:
NIEBEZPIECZEŃSTWO ZADŁAWIENIA! Niniejszy produkt zawiera drobne elementy, które mogą zostać
połknięte przez dzieci! Stwarzają one
www.bresser.de/guide
GUIDES:
i
www.bresser.de/faq
FAQ:
www.bresser.de/downloads
EXPERIMENTS:
ACHTUNG! Nicht für Kinder unter 3 Jahren geeignet. ERSTICKUNGSGEFAHR -
kleine Teile. VERLETZUNGSGEFAHR - Funktionsbedingte scharfe Kanten oder Spitzen.
Anleitung und Verpackung aufbewahren, da Sie wichtige Informationen enthalten.
WARNINGS! Not suitable for children under three years. CHOKING HARZARD
- small parts. PUNCTURING HAZARD - functional sharp points or sharp edges. Keep
instructions and packaging as they contain important information.
AVVERTENZE! Non adatto a bambini di età inferiore a tre anni. PERICOLO DI
SOFFOCAMENTO - Contiene piccole parti. RISCHIO D‘INFORTUNIO - Contiene spigoli
vivi e punte! Conservare le istruzioni e l‘imballaggio in quanto contengono informazioni
importanti.

4
h
i
DE
j
cb
g
4
Fig. 2 Fig. 3
Fig. 1
H
d
b
c
C
c
D

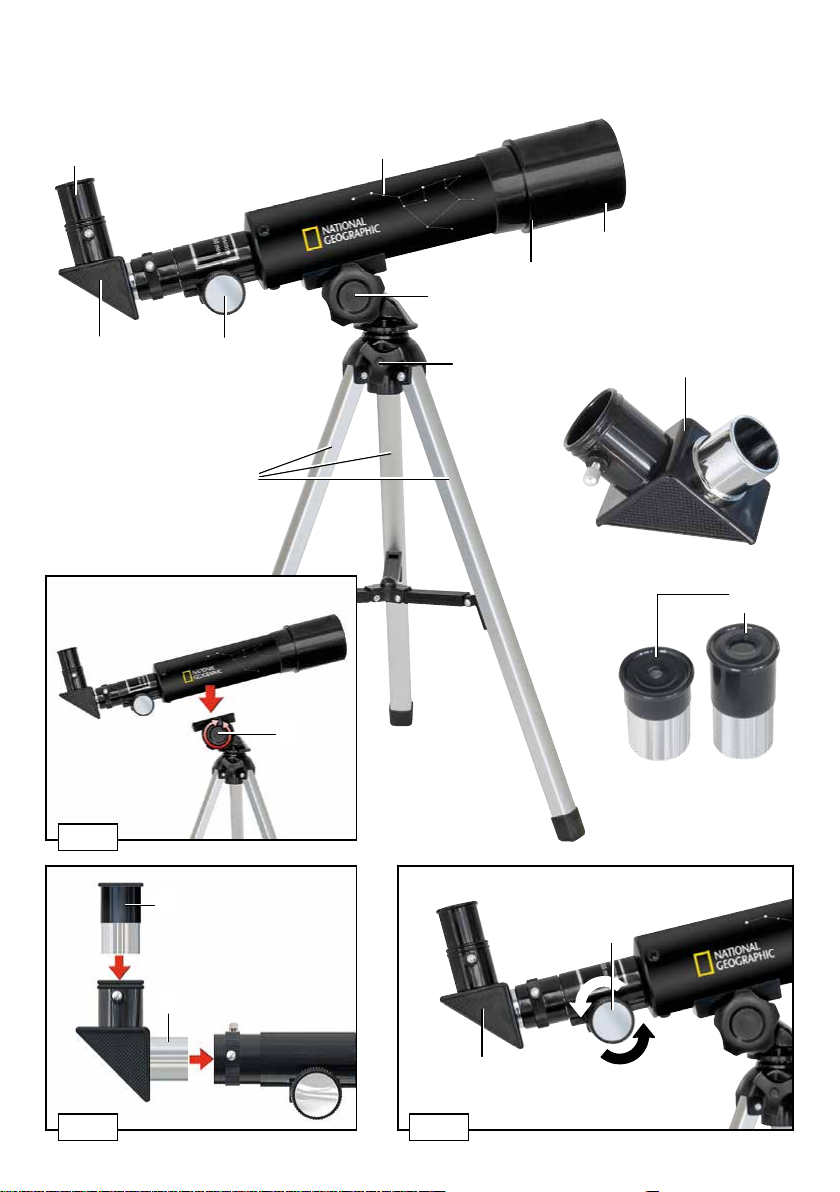

TELESKOP/TELESCOPE/TÉLESCOPE/TELESCOPIO/TELESCOPIO/
TELESCOOP/ТЕЛЕСКОП/TELESKOP/TELESCÓPIO
f

5
J
1!
1)
1@
1@
D
E
C
F
H
1#
B
I
F
G
1&
1

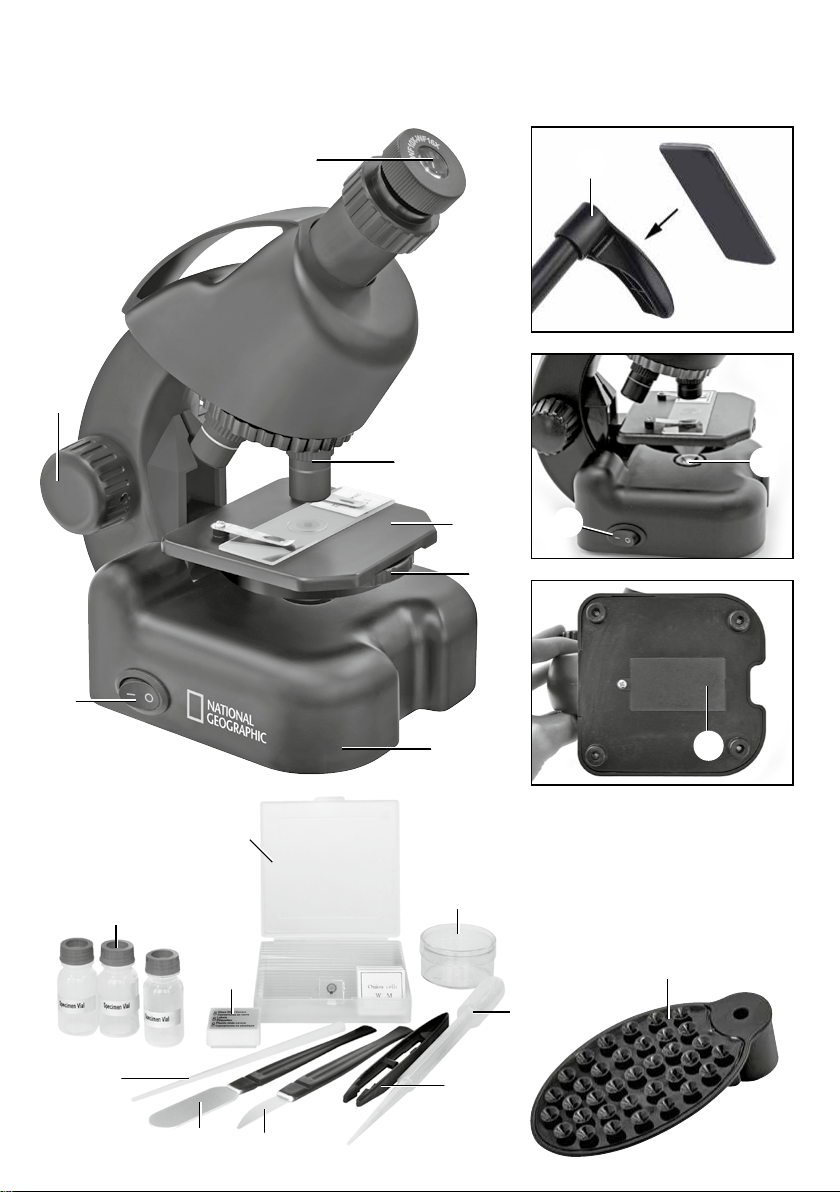

MIKROSKOP/MICROSCOPE/MICROSCOPE/MICROSCOPIO/MICROSCOPIO/
MICROSCOOP/МИКРОСКОП/MIKROSKOP/MICROSCÓPIO
1@
1@
J
1@

6
BEDIENUNGSANLEITUNG TELESKOP
Allgemeine Warnhinweise
• ERBLINDUNGSGEFAHR! Schauen Sie mit diesem Gerät niemals direkt in die Sonne oder in die Nähe der
Sonne. Es besteht ERBLINDUNGSGEFAHR!
• ERSTICKUNGSGEFAHR! Kinder sollten das Gerät nur unter Aufsicht benutzen. Verpackungsmaterialien
(Plastiktüten, Gummibänder, etc.) von Kindern fernhalten! Es besteht ERSTICKUNGSGEFAHR!
• BRANDGEFAHR! Setzen Sie das Gerät – speziell die Linsen – keiner direkten Sonneneinstrahlung aus!
Durch die Lichtbündelung könnten Brände verursacht werden.
• Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts an Ihren Fachhändler. Er
nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf. zwecks Reparatur einschicken.
• Setzen Sie das Gerät keinen hohen Temperaturen aus.
• Das Gerät ist für den Privatgebrauch gedacht. Achten Sie die Privatsphäre Ihrer Mitmenschen – schauen
Sie mit diesem Gerät zum Beispiel nicht in Wohnungen!
Teileübersicht
1. Scharfeinstellungsrad
2. Zenitspiegel
3. Okulare (6 mm, 20 mm)
4. Fernrohr (Teleskop-Tubus)
5. Sonnenblende
6. Objektivlinse
7. Fixierschraube für die Höhenfeineinstellung
(Auf- und Abwärtsbewegung)
8. Fixierschraube für die Vertikalachse (Rechts-
und Linksdrehung)
9. Stativbeine
Bevor du beginnst, wählst du einen geeigneten Standort für dein Teleskop aus. Nutze hierfür einen stabilen Un-
tergrund, z.B. einen Tisch). Das Teleskop wird über die Fixierschraube für die Höhenfeineinstellung (7) am Stativ
befestigt (Fig. 1). Nun kannst du den Zenitspiegel (2) in die Okularhalterung einsetzen und ihn mit der kleinen
Schraube am Stutzen befestigen (Fig. 2). Das Okular (3) setzt du als nächstes in die Öffnung des Zenitspiegels (2)
ein (Fig. 2). Auch hier bendet sich eine Schraube, mit der du das Okular im Zenitspiegel festschrauben kannst.
Hinweis: Setze zuerst das Okular mit der größten Brennweite (z.B. 20 mm) in den Zenitspiegel ein.
Die Vergrößerung ist dann zwar am geringsten, aber es wird dir leichter fallen, etwas zu beobachten.
Azimutale Montierung
Azimutale Montierung bedeutet nichts anderes, als dass du dein Teleskop auf- und abwärts und nach links
und rechts bewegen kannst, ohne das Stativ zu verstellen.
Mit Hilfe der Fixierschraube für die Höhenfeineinstellung (7) und der Fixierschraube für die Vertikalachse
(8) kannst du dein Teleskop feststellen, um ein Objekt zu xieren (d. h. fest anzublicken).
Welches ist das richtige Okular?
Wichtig ist zunächst, dass du für den Beginn deiner Beobachtungen immer ein Okular mit der höchsten
Brennweite wählst. Du kannst dann nach und nach andere Okulare mit geringerer Brennweite wählen. Die
Brennweite wird in Millimeter angegeben und steht auf dem jeweiligen Okular. Generell gilt: Je größer die
Brennweite des Okulars, desto niedriger ist die Vergrößerung! Für die Berechnung der Vergrößerung gibt es
eine einfache Rechenformel:
Brennweite des Fernrohrs : Brennweite des Okulars = Vergrößerung
Die Vergrößerung ist auch von der Brennweite des Fernrohrs abhängig. Dieses Teleskop beinhaltet ein
Fernrohr mit 360 mm Brennweite.
Beispiele: 360 mm : 20 mm = 18-fache Vergrößerung / 360 mm : 6 mm = 60-fache Vergrößerung

7
DE
Scharfeinstellungsrad
Schaue durch das Okular (3) des Fernrohrs (4) und peile ein gut sichtbares Objekt (z.B. einen Kirchturm)
in einiger Entfernung an. Stelle es mit dem Scharfeinstellungsrad (1) scharf, wie es in Fig. 3 gezeigt wird.
Technische Daten
• Bauart: Achromatisch • Brennweite: 360 mm • Objektiv-Durchmesser: 50 mm
Hinweise zur Reinigung
• Reinigen Sie die Linsen (Okulare und/oder Objektive) nur mit einem weichen und fusselfreien Tuch (z. B.
Microfaser). Das Tuch nicht zu stark aufdrücken, um ein Verkratzen der Linsen zu vermeiden.
• Zur Entfernung stärkerer Schmutzreste befeuchten Sie das Putztuch mit einer Brillen-Reinigungsüssig-
keit und wischen damit die Linsen mit wenig Druck ab.
• Schützen Sie das Gerät vor Staub und Feuchtigkeit! Lassen Sie es nach der Benutzung – speziell bei
hoher Luftfeuchtigkeit – bei Zimmertemperatur einige Zeit akklimatisieren, so dass die Restfeuchtig-
keit abgebaut werden kann.
Mögliche Beobachtungsobjekte
Nachfolgend haben wir für dich einige sehr interessante Himmelsobjekte ausgesucht und erklärt.
Mond
Der Mond ist der einzige natürliche Satellit der Erde.
Durchmesser: 3.476 km / Entfernung von der Erde: 384.400 km
Der Mond ist nach der Sonne das zweithellste Objekt am Himmel.
Da der Mond einmal im Monat um die Erde kreist, verändert sich ständig der Winkel zwischen der Erde,
dem Mond und der Sonne; man sieht das an den Zyklen der Mondphasen. Die Zeit zwischen zwei aufeinan-
der folgenden Neumondphasen beträgt etwa 29,5 Tage (709 Stunden).
Sternbild ORION / M42
Rektaszension: 05h35m(Stunden : Minuten) / Deklination: -05° 25' (Grad : Minuten)
Entfernung von der Erde: 1.344 Lichtjahre
Mit einer Entfernung von etwa 1.344 Lichtjahren ist der Orion-Nebel (M42) der hellste diffuse Nebel am
Himmel, der mit dem bloßen Auge sichtbar ist, und ist somit ein lohnendes Objekt für Teleskope aller
Größen, vom kleinsten Feldstecher bis zu den größten erdgebundenen Observatorien und dem Hubble
Space Telescope. Der Nebel besteht zum Hauptteil aus einer riesigen Wolke aus Wasserstoffgas und
Staub, die sich mit über 10 Grad gut über die Hälfte des Sternbildes des Orions erstreckt. Die Ausdehnung
dieser gewaltigen Wolke beträgt mehrere hundert Lichtjahre.
Sternbild LEIER / M57
Rektaszension: 18h 53m(Stunden : Minuten) / Deklination: +33° 02' (Grad : Minuten)
Entfernung von der Erde: 2.412 Lichtjahre
Der berühmte Ringnebel M57 im Sternbild Leier wird oft als der Prototyp eines planetarischen Nebels ange-
sehen; er gehört zu den Prachtstücken des Sommerhimmels der Nordhalbkugel. Neuere Untersuchungen
haben gezeigt, dass es sich aller Wahrscheinlichkeit nach um einen Ring (Torus) aus hell leuchtender
Materie handelt, die den Zentralstern umgibt (nur mit größeren Teleskopen sichtbar), und nicht um eine
kugel- oder ellipsoidförmige Gasstruktur. Würde man den Ringnebel von der Seitenebene betrachten,
würde er dem Dumbbell Nebel M27 ähneln. Wir blicken bei diesem Objekt genau auf den Pol des Nebels.

8
Sternbild Füchslein / M27
Rektaszension: 19h59m(Stunden : Minuten) / Deklination: +22° 43' (Grad : Minuten)
Entfernung von der Erde: 1.360 Lichtjahre
Der Dumbbellnebel M27 oder Hantel-Nebel im Füchslein war der erste planetarische Nebel, der überhaupt
entdeckt wurde. Am 12. Juli 1764 entdeckte Charles Messier diese damals neue und faszinierende Art von
Objekten. Wir sehen dieses Objekt fast genau von seiner Äquatorialebene. Würde man den Dumbbellnebel
von einem der Pole sehen, würde er wahrscheinlich die Form eines Ringes aufweisen und dem Anblick
ähneln, den wir von dem Ringnebel M57 kennen. Dieses Objekt kann man bereits bei halbwegs guten
Wetterbedingungen und kleinen Vergrößerungen gut sehen.
Kleines Teleskop-ABC Was bedeutet eigentlich ...
Brennweite:
Alle Dinge, die über eine Optik (Linse) ein Objekt vergrößern, haben eine bestimmte Brennweite. Darunter
versteht man den Weg, den das Licht von der Linse bis zum Brennpunkt zurücklegt. Der Brennpunkt wird
auch als Fokus bezeichnet. Im Fokus ist das Bild scharf. Bei einem Teleskop werden die Brennweiten des
Fernrohrs und des Okulars kombiniert.
Linse:
Die Linse lenkt das einfallende Licht so um, dass es nach einer bestimmten Strecke (Brennweite) im Brenn-
punkt ein scharfes Bild erzeugt.
Okular (3):
Ein Okular ist ein deinem Auge zugewandtes System bestehend aus einer oder mehreren Linsen. Mit einem
Okular wird das im Brennpunkt einer Linse entstehende scharfe Bild aufgenommen und nochmals vergrö-
ßert. Für die Berechnung der Vergrößerung gibt es eine einfache Rechenformel: Brennweite des Fernrohrs /
Brennweite des Okulars = Vergrößerung. Bei einem Teleskop ist die Vergrößerung sowohl von der Brennweite
des Okulars als auch von der Brennweite des Fernrohrs abhängig. Daraus ergibt sich anhand der Rechen-
formel folgende Vergrößerung, wenn du ein Okular mit 20 mm und ein Fernrohr mit 360 mm Brennweite
verwendest: 360 mm : 20 mm = 18-fache Vergrößerung
Vergrößerung:
Die Vergrößerung entspricht dem Unterschied zwischen der Betrachtung mit bloßem Auge und der Betrach-
tung durch ein Vergrößerungsgerät (z.B. Teleskop). Dabei ist die Betrachtung mit dem Auge einfach. Wenn
nun ein Teleskop eine 18-fache Vergrößerung hat, so kannst du ein Objekt durch das Teleskop 18 Mal größer
sehen als mit deinem Auge. Siehe auch „Okular“.
Zenitspiegel (2):
Ein Spiegel, der den Lichtstrahl im rechten Winkel umleitet. Bei einem geraden Fernrohr kann man so die
Beobachtungsposition korrigieren und bequem von oben in das Okular schauen. Das Bild erscheint durch
einen Zenitspiegel zwar aufrecht stehend, aber seitenverkehrt.
Entsorgung
Entsorgen Sie die Verpackungsmaterialien sortenrein. Beachten Sie bitte bei der Entsorgung des
Geräts die aktuellen gesetzlichen Bestimmungen. Informationen zur fachgerechten Entsorgung
erhalten Sie bei den kommunalen Entsorgungsdienstleistern oder dem Umweltamt.
Beachten Sie bitte bei der Entsorgung des Geräts die aktuellen gesetzlichen Bestimmungen. Informatio-
nen zur fachgerechten Entsorgung erhalten Sie bei den kommunalen Entsorgungsdienstleistern oder dem
Umweltamt.

9
DE
BEDIENUNGSANLEITUNG MIKROSKOP
Allgemeine Warnhinweise
• ACHTUNG! Beinhaltet funktionale scharfkantige Ecken und Punkte! Kleine Teile, Erstickungsgefahr. Nicht
für Kinder unter 3 Jahren geeignet.
• ERSTICKUNGSGEFAHR! Dieses Produkt beinhaltet Kleinteile, die von Kindern verschluckt werden können!
Es besteht ERSTICKUNGSGEFAHR!
• GEFAHR eines STROMSCHLAGS! Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle
(Batterien) betrieben werden. Lassen Sie Kinder beim Umgang mit dem Gerät nie unbeaufsichtigt!
Die Nutzung darf nur, wie in der Anleitung beschrieben, erfolgen, andernfalls besteht GEFAHR eines
STROMSCHLAGS!
• BRAND-/EXPLOSIONSGEFAHR! Setzen Sie das Gerät keinen hohen Temperaturen aus. Benutzen Sie
nur die empfohlenen Batterien. Gerät und Batterien nicht kurzschließen oder ins Feuer werfen! Durch
übermäßige Hitze und unsachgemäße Handhabung können Kurzschlüsse, Brände und sogar Explosionen
ausgelöst werden!
• VERÄTZUNGSGEFAHR! Batterien gehören nicht in Kinderhände! Achten Sie beim Einlegen der Batterie
auf die richtige Polung. Ausgelaufene oder beschädigte Batterien verursachen Verätzungen, wenn Sie
mit der Haut in Berührung kommen. Benutzen Sie gegebenenfalls geeignete Schutzhandschuhe.
• Ersetzen Sie schwache oder verbrauchte Batterien immer durch einen komplett neuen Satz Batterien mit
voller Kapazität. Verwenden Sie keine Batterien unterschiedlicher Marken, Typen oder unterschiedlich
hoher Kapazität. Entfernen Sie Batterien aus dem Gerät, wenn es längere Zeit nicht benutzt wird, oder die
Batterien leer sind!
• Verschiedene Batterietypen oder neue und gebrauchte Batterien dürfen nicht miteinander verwendet werden.
• Keinesfalls normale, nicht wieder auadbare Batterien auaden! Sie können in Folge des Ladens
explodieren.
• Auadbare Batterien dürfen nur unter Aufsicht von Erwachsenen geladen werden.
• Auadbare Batterien sind aus dem Spielzeug herauszunehmen, bevor sie geladen werden.
• Die Anschlussklemmen dürfen nicht kurzgeschlossen werden.
• Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts an Ihren Fachhändler. Er
nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf. zwecks Reparatur einschicken.
• Für die Arbeit mit diesem Gerät werden häug scharfkantige und spitze Hilfsmittel eingesetzt. Bewahren
Sie deshalb dieses Gerät sowie alle Zubehörteile und Hilfsmittel an einem für Kinder unzugänglichen Ort
auf. Es besteht VERLETZUNGSGEFAHR!
• Anleitung und Verpackung aufbewahren, da Sie wichtige Informationen enthalten.
Teileübersicht
1. Okular
2. Scharfeinstellungsrad
3. Revolverkopf mit Objektiven
4. Objekttisch
5. Ein-/Aus-Schalter (Beleuchtung)
6. Elektrische Beleuchtung
7. Fuß mit Batteriefach
8. Batteriefach
9. Deckgläser
10. Dauerpräparate
11. Sammelbehälter
12. Mikroskop-Besteck
13. Blendenrad
14. Smartphone-Halterung

10
1. Was ist ein Mikroskop?
Das Mikroskop besteht aus zwei Linsen-Systemen: Dem Okular und dem Objektiv. Wir stellen uns, damit es
einfacher zu verstehen ist, diese Systeme als je eine Linse vor. In Wirklichkeit bestehen aber sowohl das
Okular (1) als auch die Objektive im Revolver (3) aus mehreren Linsen.
Die untere Linse (Objektiv) vergrößert das Präparat (10) und es entsteht dabei eine vergrößerte Abbildung
dieses Präparates. Dieses Bild, welches man nicht sieht, wird von der zweiten Linse (Okular, 1) nochmals
vergrößert und dann siehst du das „Mikroskop-Bild“.
2. Aufbau und Standort
Bevor du beginnst, wählst du einen geeigneten Standort zum Mikroskopieren aus. Zum einen ist es wichtig,
dass genügend Licht da ist, zum anderen empehlt es sich, das Mikroskop auf eine stabile Unterlage zu
stellen, da sich auf einem wackeligen Untergrund keine zufrieden stellenden Ergebnisse erzielen lassen.
3. Normale Beobachtung
Für die normale Beobachtung stellst du das Mikroskop an einen hellen Platz (Fenster, Tischlampe).
Das Scharfeinstellungsrad (2) wird bis zum oberen Anschlag gedreht und der Objektiv-Revolver (3) wird auf
die kleinste Vergrößerung eingestellt. Schalte nun die Beleuchtung über den Schalter am Mikroskopfuß ein.
Zur Beleuchtung ndest du weitere Tipps im nächsten Abschnitt. Jetzt schiebst du ein Dauerpräparat (10)
unter die Klemmen auf dem Objekttisch (4), genau unter das Objektiv. Wenn du nun durch das Okular (1)
blickst, siehst du das vergrößerte Präparat. Es ist vielleicht ein noch etwas verschwommenes Bild. Die Bild-
schärfe wird durch langsames Drehen am Scharfeinstellungsrad (2) eingestellt. Nun kannst du eine höhere
Vergrößerung auswählen, indem du den Objektiv-Revolver drehst und auf ein anderes Objektiv einstellst.
Bei veränderter Vergrößerung muss die Bildschärfe neu eingestellt werden und je höher die Vergrößerung,
desto mehr Licht wird für eine gute Bildausleuchtung benötigt.
Das Blendenrad (13) unterhalb des Mikroskoptisches (4) hilft dir bei der Betrachtung sehr heller oder klar-
sichtiger Präparate. Drehe dazu am Blendenrad (13) bis der beste Kontrast erreicht ist.

11
DE
4. Betrachtung (Elektrische Beleuchtung)

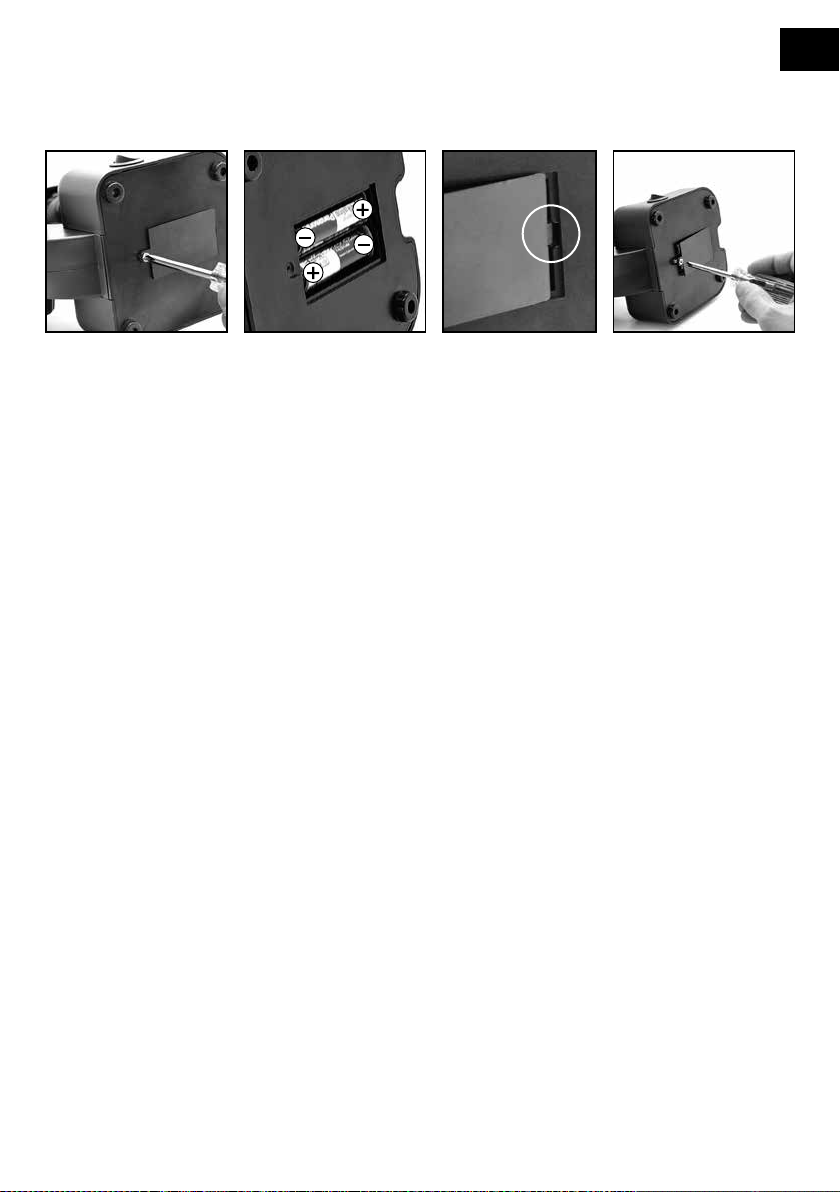

Zur Beobachtung mit der elektrischen Beleuchtung (6) benötigst du 2 AA Batterien mit 1,5 V, die im Bat-
teriefach (8) am Mikroskop-Fuß (7) eingesetzt werden. Das Batteriefach wird mit Hilfe von einem Kreuz-
schraubenzieher geöffnet. Achte beim einlegen der Batterien auf die richtige Polarität (+/- Angabe). Der
Batteriefachdeckel muss nun zuerst rechts in die kleine Öffnung gesteckt werden damit der Deckel genau
passt. Jetzt kannst du die Schraube anziehen.
Die Beleuchtung wird eingeschaltet, indem du den Schalter am Mikroskopfuß betätigst. Jetzt kannst du auf
die gleiche Weise wie unter Punkt 3 (Normale Beobachtung) beschrieben eine Beobachtung vornehmen.
TIPP: Je höher die eingestellte Vergrößerung, desto mehr Licht wird für eine gute Bildausleuchtung benö-
tigt. Beginne deshalb deine Experimente immer mit einer kleinen Vergrößerung.
5. Smartphone-Halterung
Die Smartphone-Halterung wird auf das Okular aufgesteckt.
Die Saugnäpfe müssen sauber und frei von Staub und Schmutz sein. Ein leichtes Anfeuchten ist hilfreich.
Drücke nun dein Smartphone auf die Halteplatte und stelle sicher, dass es richtig fest sitzt. Als Sicherung
solltest du es mit der beiliegenden Gummischlaufe befestigen.
Smartphones mit einer rauen Oberäche halten weniger gut als welche mit einer glatten Oberäche.
Starte nun die Kamera-App. Die Kamera muss genau über dem Okular auiegen. Zentriere das Smartphone
genau mittig über dem Okular, sodass das Bild genau zentriert auf deinem Display zu sehen ist. Eventuell
ist es nötig, durch die Zoomfunktion das Bild Display füllend darzustellen. Eine leichte Abschattung an den
Rändern ist möglich.
Nimm das Smartphone nach dem Gebrauch wieder von der Halterung ab!
HINWEIS:
Achte darauf, dass das Smartphone nicht von der Halterung rutschen kann. Bei Beschädigungen durch ein
herabgefallenes Smartphone übernimmt die Bresser GmbH keine Haftung!
6. Beobachtungsobjekt – Beschaffenheit und Präparierung
6.1. Beschaffenheit des Beobachtungsobjekts
Mit diesem Gerät, einem Durchlichtmikroskop, können durchsichtige beobachtet werden. Das Bild des je-
weiligen Beobachtungsobjektes wird über das Licht “transportiert”. Daher entscheidet die richtige Beleuch-
tung, ob du etwas sehen kannst oder nicht!

12
Bei durchsichtigen (transparenten) Objekten (z.B. Einzeller) scheint das Licht von unten durch die Öffnung
im Mikroskoptisch und dann durch das Beobachtungsobjekt. Der Weg des Lichts führt weiter durch Objek-
tiv und Okular, wo wiederum die Vergrößerung erfolgt und gelangt schließlich ins Auge. Dies bezeichnet
man als Durchlichtmikroskopie.Viele Kleinlebewesen des Wassers, Panzenteile und feinste tierische Be-
standteile sind von Natur aus transparent, andere müssen erst noch entsprechend präpariert werden. Sei
es, dass sie mittels einer Vorbehandlung oder Durchdringung mit geeigneten Stoffen (Medien) durchsichtig
gemacht werden oder dadurch, dass sie in feinste Scheibchen geschnitten (Handschnitt, Microcutschnitt)
und dann untersuchen werden. Mit diesen Methoden soll dich der nachfolgende Teil vertraut machen.
6.2. Herstellen dünner Präparatschnitte
Wie bereits vorher ausgeführt, sind von einem Objekt möglichst dünne Scheiben herzustellen. Um zu bes-
ten Ergebnissen zu kommen, benötigst du etwas Wachs oder Parafn. Nehme z.B. eine Kerze. Das Wachs
wird in einen Topf gegeben und über der Kerze erwärmt.
GEFAHR!
Sei äußerst vorsichtig im Umgang mit heißem Wachs, es besteht Verbrennungsgefahr!
Das Objekt wird nun mehrere Male in das üssige Wachs getaucht. Lass das Wachs am Objekt hart wer-
den. Mit einem MicroCut oder Messer/Skalpell werden jetzt feinste Schnitte von dem mit Wachs umhüllten
Objekt abgeschnitten.
GEFAHR!
Sei äußerst vorsichtig im Umgang mit Messern/Skalpellen oder dem MicroCut! Durch ihre
scharfkantigen Oberflächen besteht ein erhöhtes Verletzungsrisiko!
Diese Schnitte werden auf einen Glasobjektträger gelegt und mit einem Deckglas abgedeckt.
6.3. Herstellen eines eigenen Präparats
Lege das zu beobachtende Objekt auf einen Glasobjektträger und gib mit einer Pipette (12) einen Tropfen
destilliertes Wasser auf das Objekt.
Setze ein Deckglas senkrecht am Rand des Wassertropfens an, so dass das Wasser entlang der Deckglas-
kante verläuft. Lege das Deckglas nun langsam über dem Wassertropfen ab.
7. Experimente
Im Internet ndest du unter folgendem Link Broschüren mit interessanten Experimenten, die du ausprobie-
ren kannst.
http://www.bresser.de/downloads

13
DE
Hinweise zur Reinigung
• Trennen Sie das Gerät vor der Reinigung von der Stromquelle (Netzstecker ziehen oder Batterien
entfernen)!
• Reinigen Sie das Gerät nur äußerlich mit einem trockenen Tuch. Benutzen Sie keine
Reinigungsüssigkeit, um Schäden an der Elektronik zu vermeiden.
• Schützen Sie das Gerät vor Staub und Feuchtigkeit!
• Entfernen Sie Batterien aus dem Gerät, wenn es längere Zeit nicht benutzt wird!
EG-Konformitätserklärung
Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien und entspre-
chenden Normen ist von der Bresser GmbH erstellt worden. Diese kann auf Anfrage jederzeit
eingesehen werden.
Entsorgung
Entsorgen Sie die Verpackungsmaterialien sortenrein. Beachten Sie bitte bei der Entsorgung des Ge-
räts die aktuellen gesetzlichen Bestimmungen. Informationen zur fachgerechten Entsorgung erhalten
Sie bei den kommunalen Entsorgungsdienstleistern oder dem Umweltamt.
Werfen Sie Elektrogeräte nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und deren Um-
setzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umwelt-
gerechten Wiederverwertung zugeführt werden. Entladene Altbatterien und Akkus müssen vom Verbrau-
cher in Batteriesammelgefäßen entsorgt werden. Informationen zur Entsorgung alter Geräte oder Batterien,
die nach dem 01.06.2006 produziert wurden, erfahren Sie beim kommunalen Entsorgungsdienstleister oder
Umweltamt.
Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe ge-
brauchter Batterien und Akkus gesetzlich verpflichtet. Sie können die Batterien nach Gebrauch entwe-
der in unserer Verkaufsstelle oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstel-
len) unentgeltlich zurückgeben.
Batterien und Akkus sind mit einer durchgekreuzten Mülltonne sowie dem chemischen Symbol des Schad-
stoffes bezeichnet.
Cd¹ Hg² Pb³
1Batterie enthält Cadmium
2Batterie enthält Quecksilber
3Batterie enthält Blei

14
OPERATING INSTRUCTIONS TELESCOPE
General Warnings
• Risk of blindness — Never use this device to look directly at the sun or in the direct proximity of the sun.
Doing so may result in a risk of blindness.
• Choking hazard — Children should only use the device under adult supervision. Keep packaging mate-
rial, like plastic bags and rubber bands, out of the reach of children, as these materials pose a choking
hazard.
• Risk of re — Do not place the device, particularly the lenses, in direct sunlight. The concentration of light
could cause a re.
• Do not disassemble the device. In the event of a defect, please contact your dealer. The dealer will con-
tact the Service Centre and can send the device in to be repaired, if necessary.
• Do not expose the device to high temperatures.
• The device is intended only for private use. Please heed the privacy of other people. Do not use this
device to look into apartments, for example.
Parts overview
1. Focus wheel
2. Zenith mirror
3. Eyepieces (6 mm, 20 mm)
4. Telescope (Telescope tube)
5. Lens hood
6. Objective lens
7. Locating screw for the vertical ne adjustment
(for moving upward and downward)
8. Locating screw for the vertical axis
(for turning to the right and left)
9. Tripod legs
You should take some time to decide where you would like to set up your telescope. Choose a stable sur-
face like a table. Mount the telescope to the tripod with the locating screw for the vertical ne adjustment
(7) (Fig. 1). You can now place the zenith mirror (2) into the eyepiece holder and secure it with the small
screw on the connector (Fig. 2). Next, set the eyepiece (3) into the opening of the zenith mirror (2) (Fig. 2).
Here too, there is a screw with which you can screw the eyepiece onto the zenith mirror.
Note: First, put the eyepiece with the largest focal width (e.g. 20 mm) onto the zenith mirror. While you'll get
the least amount of magnication, it will be easier for you to view things.
Azimuthal mounting
Azimuthal mounting means that you can move your telescope up and down, left and right, without having
to adjust the tripod.
Use the locating screw for the vertical ne adjustment (7) and the locating screw for the vertical axis (8) to
locate and lock onto the position of an object (to focus an object).
Which eyepiece is right?
It is important that you always choose an eyepiece with the highest focal width at the beginning of your
observation. Afterward, you can gradually move to eyepieces with smaller focal widths. The focal width
is indicated in millimetres and is written on each eyepiece. In general, the following is true: the larger the
focal width of an eyepiece, the smaller the magnication. There is a simple formula for calculating the
magnication:
Focal width of the telescope tube : Focal width of the eyepiece = Magnication

15
EN
The magnication also depends on the focal width of the telescope tube. This telescope contains a tube
with a focal width of 360 mm.
Examples:
360 mm / 20 mm = 18X magnication / 360 mm / 6 mm = 60X magnication
Focus wheel
Look through the telescope eyepiece (3) and hone in on a far away object that you can see well (for in-
stance, a church tower). Focus in on the object with the focus knob (1) in the way shown in Fig. 3.
Technical data:
• Design: achromatic • Focal width: 360 mm • Objective diameter: 50 mm
Notes on cleaning
• Clean the eyepieces and lenses only with a soft, lint-free cloth, like a microbre cloth. To avoid scratching
the lenses, use only gentle pressure with the cleaning cloth.
• To remove more stubborn dirt, moisten the cleaning cloth with an eyeglass-cleaning solution, and wipe
the lenses gently.
• Protect the device from dust and moisture. After use, particularly in high humidity, let the device ac-
climatise for a short period of time, so that the residual moisture can dissipate before storing.
Possible observation targets
The following section details several interesting and easy-to-find celestial objects you may want to
observe through your telescope.
The Moon
The moon is Earth's only natural satellite.
Diameter: 3,476 km / Distance: 384,400 km from Earth (average)
The moon has been known to humans since prehistoric times. It is the second brightest object in the
sky, after the sun. Because the moon circles the Earth once per month, the angle between the Earth, the
moon and the sun is constantly changing; one sees this change in the phases of the moon. The time
between two consecutive new moon phases is about 29.5 days (709 hours).
Constellation Orion: The Orion Nebula (M 42)
Right Ascension: 05h 35m(hours : minutes) / Declination: -05° 22' (Degrees : minutes)
Distance: 1,344 light years from Earth
Though it is more than 1,344 light years from Earth, the Orion Nebula (M 42) is the brightest diffuse nebula
in the sky. It is visible even with the naked eye and a worthwhile object for telescopes of all types and
sizes. The nebula consists of a gigantic cloud of hydrogen gas with a diameter of hundreds of light years.
Constellation Lyra: The Ring Nebula (M 57)
Right Ascension: 18h 53m(hours : minutes) / Declination: +33° 02' (Degrees : minutes)
Distance: 2,412 light years from Earth
The famous Ring Nebula (M57) in the Lyra constellation is often viewed as the prototype of a planetary
nebula. It is one of the magnificent features of the Northern Hemisphere's summer sky. Recent studies

16
have shown that it is probably comprised of a ring (torus) of brightly shining material that surrounds the
central star (only visible with larger telescopes), and not a gas structure in the form of a sphere or an
ellipse. If you were to look at the Ring Nebula from the side, it would look like the Dumbbell Nebula (M
27). When viewed from Earth, we are looking directly at the pole of the nebula.
Constellation Vulpecula (Little Fox): The Dumbbell Nebula (M 27)
Right Ascension: 19h59m(hours : minutes) / Declination: +22° 43' (Degrees : minutes)
Distance: 1,360 light years from Earth
The Dumbbell Nebula (M 27) was the first planetary nebula ever discovered. On 12 July 1764, Charles
Messier discovered this new and fascinating class of objects. We see this object almost directly from its
equatorial plane. If we could see the Dumbbell Nebula from one of its poles, we would probably see the
shape of a ring, something very similar to what we know as the Ring Nebula (M 57). In reasonably good
weather, we can see this object well, even with low magnification.
Telescope ABC’s What do the following terms mean?
Eyepiece (3):
An eyepiece is a system made for your eye and comprised of one or more lenses. An eyepiece captures and
magnies the clear image that is generated in the focal point of a lens even more. There is a simple formula for
calculating the magnication: Focal width of the telescope tube / Focal width of the eyepiece = Magnication.
In a telescope, the magnication depends on both the focal width of the telescope tube and the focal width of the
eyepiece. From this formula, we see that if you use an eyepiece with a focal width of 20 mm and a telescope tube
with a focal width of 360 mm, you will get the following magnication: 360 mm / 20 mm = 18 times magnication
Focal width:
Everything that magnies an object via an optic (lens) has a certain focal width. The focal width is the length
of the path the light travels from the surface of the lens to its focal point. The focal point is also referred to
as the focus. In focus, the image is clear. In the case of a telescope, the focal widths of the telescope tube
and the eyepieces are combined.
Lens:
The lens turns the light which falls on it around so that the light gives a clear image in the focal point after it
has traveled a certain distance (focal width).
Magnication:
The magnication corresponds to the difference between observation with the naked eye and observation
through a magnication apparatus (e.g. a telescope). Observation with the eye is considered 'single', or 1X
magnication. Accordingly, if a telescope has a magnication of 18X, then an object viewed through the
telescope will appear 18 times larger than it would with the naked eye. See also 'Eyepiece'.
Zenith mirror (2):
A mirror that deects rays of light at a 90 degree angle. With a horizontal telescope tube, this device deects
the light upwards so that you can comfortably observe by looking downward into the eyepiece. The image in
a zenith mirror appears upright, but rotated around its vertical axis (what is left appears right and vice versa).
DISPOSAL
Dispose of the packaging materials properly, according to their type, such as paper or cardboard. Contact
your local waste-disposal service or environmental authority for information on the proper disposal.
Please take the current legal regulations into account when disposing of your device. You can get more
information on the proper disposal from your local waste-disposal service or environmental authority.

17
EN
OPERATING INSTRUCTIONS MICROSCOPE
General Warnings
• WARNING — Contains functional sharp edges and points. Choking hazard – small parts. Not for children
under three years.
• Choking hazard — This product contains small parts that could be swallowed by children. This poses a
choking hazard.
• Risk of electric shock — This device contains electronic components that operate via a power source
(power supply and/or batteries). Only use the device as described in the manual, otherwise you run the
risk of an electric shock.
• Risk of re/explosion — Do not expose the device to high temperatures. Use only the recommended
batteries. Do not short-circuit the device or batteries, or throw them into a re. Excessive heat or improper
handling could trigger a short-circuit, a re or an explosion.
• Risk of chemical burn — Make sure you insert the batteries correctly. Empty or damaged batteries could
cause burns if they come into contact with the skin. If necessary, wear adequate gloves for protection.
• Use only the recommended batteries. Always replace weak or empty batteries with a new, complete
set of batteries at full capacity. Do not use batteries from different brands or with different capacities.
Remove the batteries from the unit if it is not to be used for a long period of time, or if the batteries are
empty!
• Different types of batteries or new and used batteries are not to be mixed.
• Never recharge normal, non-rechargeable batteries. This could lead to explosion during the charging
process.
• Rechargeable batteries are only to be charged under adult supervision.
• Rechargeable batteries are to be removed from the toy before being charged.
• The terminals must not be short-circuited.
• Do not disassemble the device. In the event of a defect, please contact your dealer. The dealer will
contact the Service Centre and can send the device in to be repaired, if necessary.
• Tools with sharp edges are often used when working with this device. Because there is a risk of injury
from such tools, store this device and all tools and accessories in a location that is out of the reach of
children.
• Keep instructions and packaging as they contain important information.
Parts overview
1. Eyepiece
2. Focus knob
3. Objective turret
4. Stage
5. On/off switch (illumination)
6. Electronic light source
7. Base with battery compartment
8. Battery compartment
9. Cover plates
10. Prepared slides
11. Reservoir
12. Microscope instruments
13. Wheel with pinhole apertures
14. Smartphone holder
1. What is a microscope?
A microscope contains two lens systems: the eyepiece and the objective. We’re presenting these systems
as one lens each so that the concept is easier to understand. In reality, however, the eyepiece (1) and the
objective in the turret (3) are made up of multiple lenses.

18
The lower lens (objective) produces a magnified image of the prepared specimen (10). The picture, which
you can’t see, is magnified once more by the second lens (eyepiece, 1), which you can see as the 'micro-
scope picture'.
2. Assembly and location
Before you start, choose an ideal location for using your microscope. It’s important that you choose a
spot with enough light for normal observation. Furthermore, it is recommended that you place the micro-
scope on a stable surface, because a shaky surface will not lead to satisfactory results.
3. Normal observation
For normal observation, place the microscope in a bright location (near a window or desk lamp, for example).
Turn the focus knob (2) to the upper stop, and set the objective turret (3) to the lowest magnification.
Now, turn on the light using the switch on the microscope base. You’ll find further tips about the light
source in the next section. Now, place a prepared slide (10) under the clips on the stage (4), directly under
the objective (1). When you take a look through the eyepiece, you can see the magnified specimen. At this
point, you still might see a slightly fuzzy picture. Adjust the image sharpness by slowly turning the focus
knob (2). You can now select a higher magnification by turning the objective turret and selecting a different
objective.
When you do so, note that the sharpness of the picture must be adjusted again for the higher magnifica-
tion. Also, the higher the magnification, the more light you will need for good illumination of the picture.
The wheel with pinhole apertures (13) below the microscope stage (4) will help you in viewing very bright
or clear-sighted preparations. Turn the wheel (13) till the best contrast is achieved.

19
EN
4. Observation (electronic light source)
For observation with the electronic light source (6) you need to insert 2 AA batteries 1.5 V, in the battery
compartment (8) on the base of the microscope (7). The battery compartment is opened using a Phillips
screwdriver. Insert the batteries with the correct polarity (+/- indication). Put the battery cover rst into
the small opening so that the lid ts perfectly. Now you can tighten the screw. The lighting is switched on
when you turn the switch on the microscope base. Now you can observe in the same way as described in
the previous section.
TIP: The higher the magnification you use the more light is required for a good illumination of the picture.
Therefore, always start your experiments with a low magnification.
5. Smartphone holder
Attach the smartphone holder to the eyepiece.
The suction cups must be clean and free from dust and dirt. A slight moistening is helpful.
Now press your smartphone on the retaining plate and make sure that it is properly secured.
As a backup, you should secure it with the enclosed rubber strap.
Smartphones with a rough surface will not hold as good as smartphones with a smooth surface.
Now start the Camera app.
The camera needs to rest just above the eyepiece. Center the smartphone exactly over the eyepiece, so the
image can be seen precisely centered on your screen.
In some cases you need to adjust with the zoom function to display the image fullscreen. A light shading
at the edges is possible.
Take the smartphone carefully off the holder after use.
NOTE:
Make sure that the smartphone can not slip out of the holder.
Bresser GmbH assumes no liability for any damages caused by a dropped smartphone.
6. Condition and prepare viewed objects
6.1. Condition
This microscope features transmitted light, so that transparent specimens can be examined.
If opaque specimens are being examined, the light from below goes through the specimen, lens and eyepi-

20
ece to the eye and is magnied en route (direct light principle).
Some small water organisms, plant parts and animal components are transparent by nature, but many
others require pretreatment — that is, you need to make a thinnest possible slice of the object by hand
cutting or using a microtome, and then examine this sample.
6.2. Creation of thin preparation cuts
Specimens should be sliced as thin as possible. A little wax or parafn is needed to achieve the best
results. Put the wax into a heat-safe bowl and heat it over a ame until the wax is melted. You can use a
candle ame to melt the wax.
DANGER!
Be exremely carfeful when dealing with hot wax, as there is a danger of being burned.
Then, dip the specimen several times in the liquid wax. Allow the wax that encases the specimen to harden.
Use a MicroCut or other small knife or scalpel to make very thin slices of the object in its wax casing.
DANGER!
Be extremely careful when using the MicroCut, knife or scalpel. These instruments are very
sharp and pose a risk of injury.
Place the slices on a glass slide and cover them with another slide before attempting to view them with
the microscope.
6.3. Creation of your own preparation
Put the object to be observed on a glass slide and cover the object with a drop of distilled water using the
pipette (12).
Set a cover glass (available at a well-stocked hobby shop) perpendicular to the edge of the water drop, so
that the water runs along the edge of the cover glass. Now lower now the cover glass slowly over the water
drop.
7. Experiments
Use the following web link to nd interesting experiments you can try out.
http://www.bresser.de/downloads
Notes on Cleaning
• Before cleaning the device, disconnect it from the power supply by removing the plug or batteries.
• Only use a dry cloth to clean the exterior of the device. To avoid damaging the electronics, do not use any
cleaning uid.
• Protect the device from dust and moisture.
• The batteries should be removed from the unit if it has not been used for a long time.
