Nedo COMMANDER H2N User manual

COMMANDER H2N / H2N
2+
+
/
DE Bedienungsanleitung
EN Operating instructions
FR Mode d‘emploi
NL Gebruiksanwijzing
ES Manual de instrucciones
DE Bedienungsanleitung

2DE Impressum
Version:
PRIMUS 2 H2N/H2N+
061999_28.04.2016
Copyright:
NEDO GmbH & Co. KG
Hochgerichtstraße 39 – 43
72280 Dornstetten
Deutschland
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Internet: www.nedo.com
Weitergabe sowie Vervielfältigung dieses Dokuments,
Verwertung und Mitteilung seines Inhalts sind verboten,
soweit nicht ausdrücklich gestattet. Zuwiderhandlungen
verpflichten zu Schadenersatz. Alle Rechte sind für den
Fall der Patent-, Gebrauchsmuster- oder Geschmacksmus-
tereintragung vorbehalten.
Diese Bedienungsanleitung wurde mit Sorgfalt erstellt.
Die NEDO GmbH & Co. KG übernimmt jedoch für even-
tuelle Irrtümer in dieser Bedienungsanleitung und deren
Folgen keine Haftung. Ebenso wird keine Haftung für di-
rekte Schäden oder Folgeschäden übernommen, die sich
aus einem unsachgemäßen Gebrauch des Lasers ergeben.
Bei der Anwendung des Lasers sind die landesspezifi-
schen Sicherheitsvorschriften und Arbeitsschutzbestim-
mungen sowie die Vorgaben dieser Bedienungsanleitung
zu beachten.
Alle verwendeten Produktbezeichnungen und Marken-
namen sind Eigentum der Inhaber und nicht explizit als
solche gekennzeichnet.
Inhaltliche Änderungen vorbehalten.

3DE Inhaltsverzeichnis
1 Über diese Bedienungsanleitung
1.1 In dieser Bedienungsanleitung verwendete Symbole .................................... 4
2 Sicherheitsinformationen
2.1 Dokumentation ............................................................................................ 5
2.2 Laserstrahlung .............................................................................................. 5
2.3 Bestimmungsgemäßer Gebrauch ................................................................. 6
2.4 Transport und Lagerung ............................................................................... 6
2.5 Umwelt ........................................................................................................ 6
3 Beschreibung PRIMUS 2 H2N/H2N+
3.1 Allgemeine Produktbeschreibung ................................................................. 7
3.2 Technische Daten ......................................................................................... 7
3.3 Lieferumfang ................................................................................................ 7
4 Bedienelemente PRIMUS 2 H2N/H2N+
4.1 Tasten des Bedienfeldes ...............................................................................8
4.2 Displayanzeigen ........................................................................................... 8
5 Erstinbetriebnahme PRIMUS 2 H2N/H2N+
5.1 Sicherheitshinweise Stromversorgung .......................................................... 9
5.2 Allgemeine Hinweise Stromversorgung ........................................................ 9

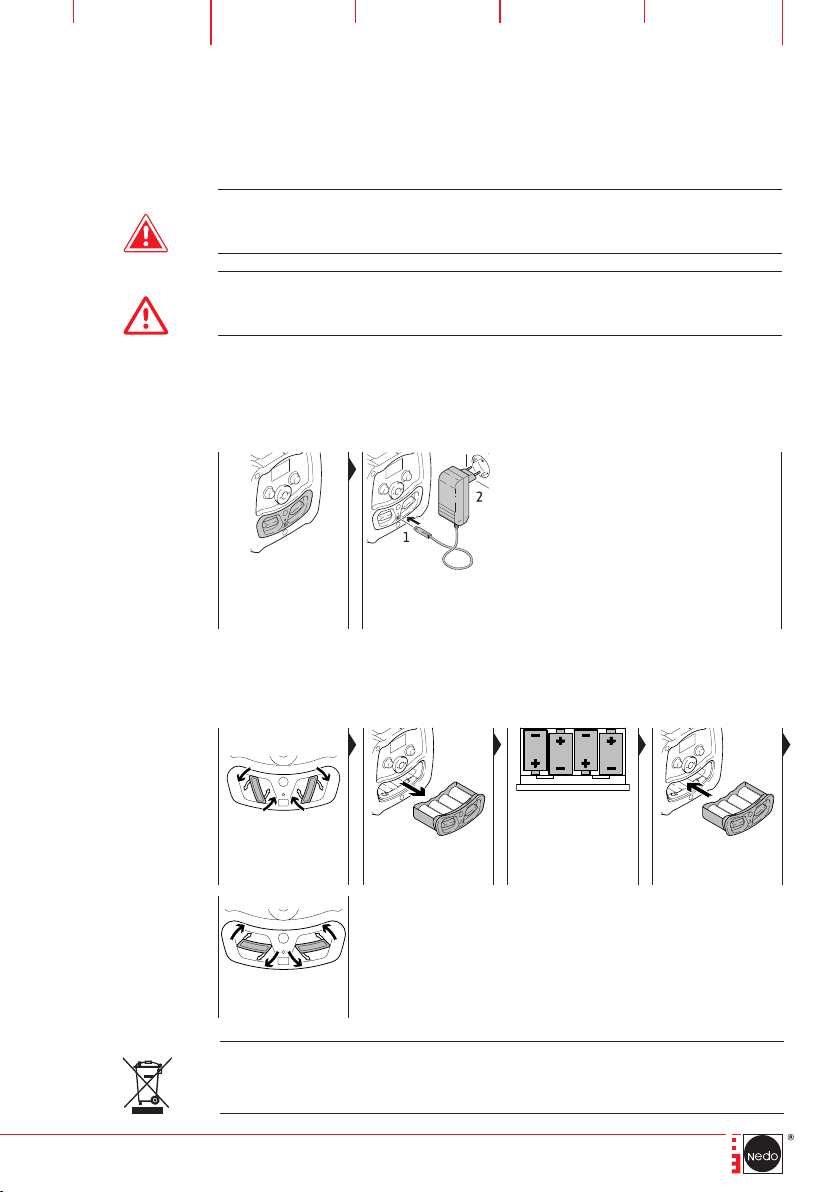

5.3 Laser mit Akku betreiben ............................................................................. 9
5.4 Laser mit Batterien betreiben ....................................................................... 9
6 Inbetriebnahme des PRIMUS 2 H2N/H2N+
6.1 Laser für Einsatz montieren bzw. aufstellen ................................................ 10

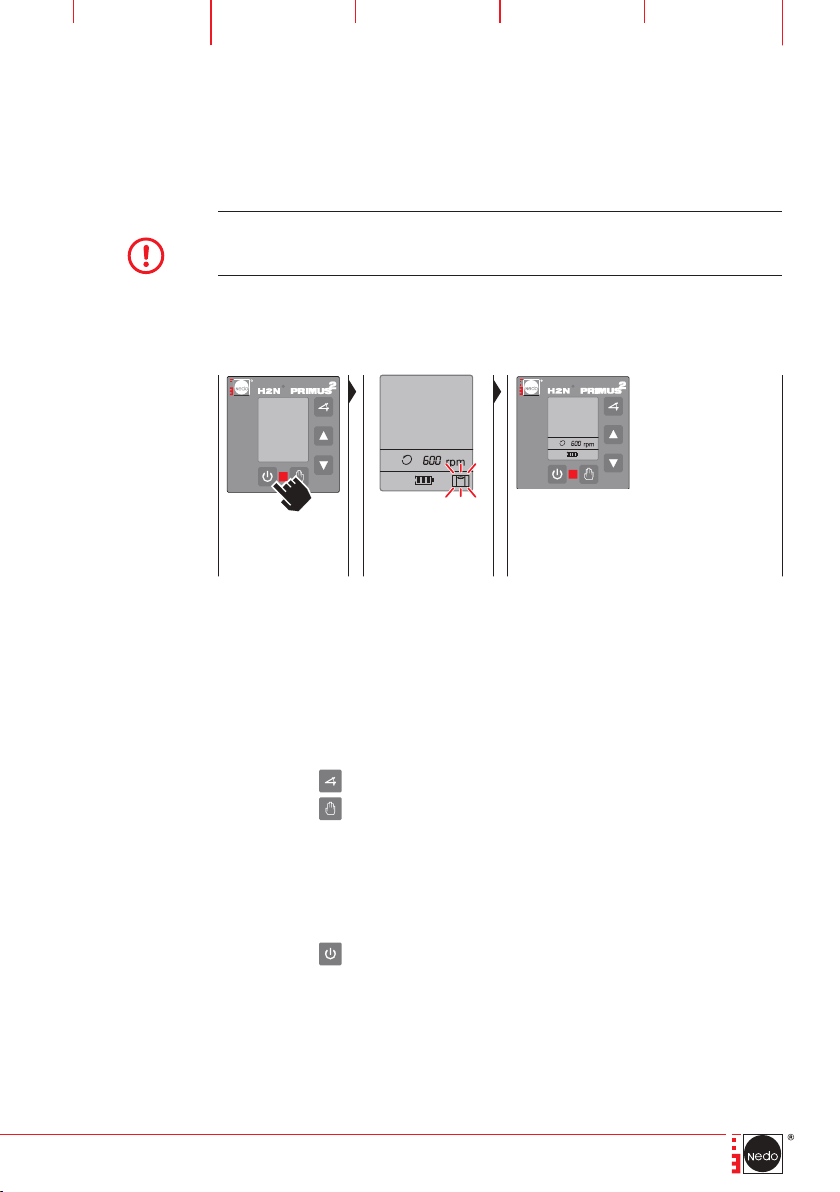

7 PRIMUS 2 H2N/H2N+ einschalten
7.1 Betriebsart AUTOMATIK ............................................................................. 11
7.2 Betriebsart MANUELL ................................................................................ 12
8 Funktionen des PRIMUS 2 H2N/H2N+

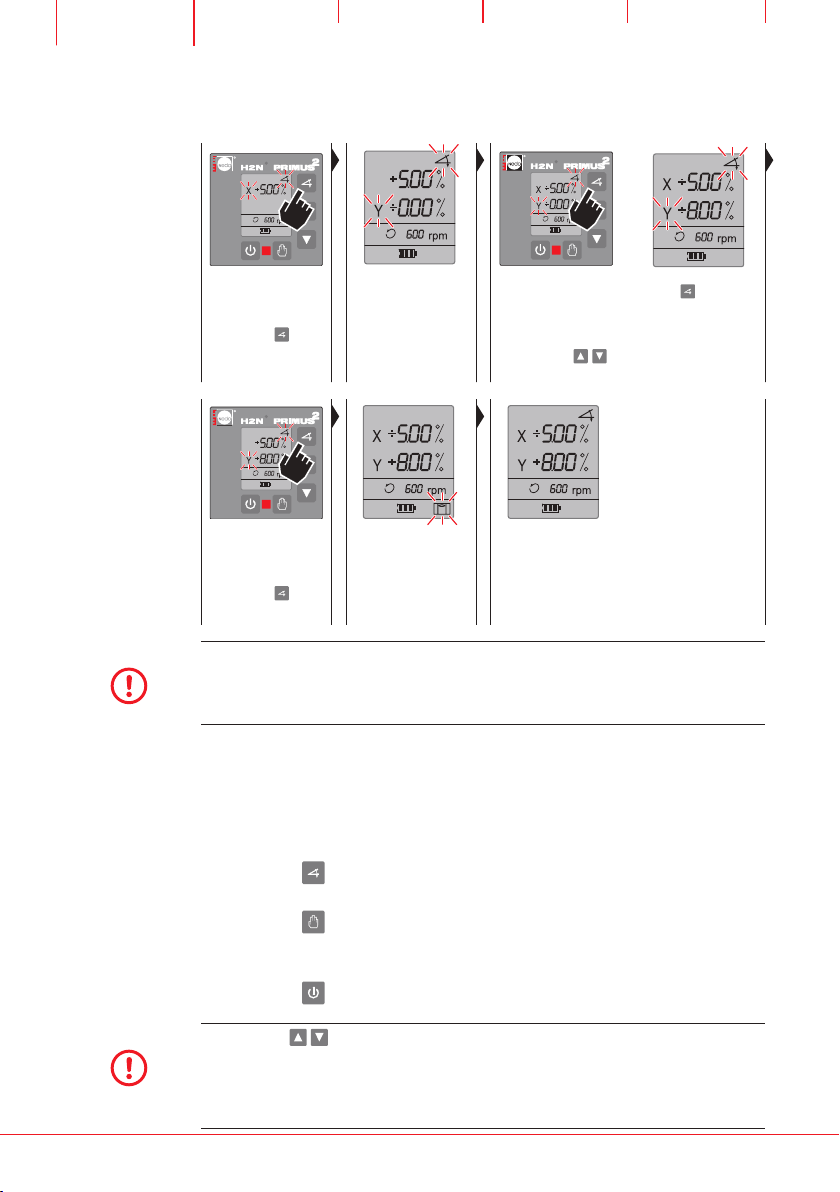

8.1 X-Achse/Y-Achse NEIGEN .......................................................................... 13
8.2 Komfort-Funktionen der Tasten ....................................................... 15
8.3 Neigungsüberwachung ..............................................................................16
9 Beschreibung COMMANDER 2 H2N/H2N+
9.1 Allgemeine Produktbeschreibung ............................................................... 16
9.2 Technische Daten ....................................................................................... 16

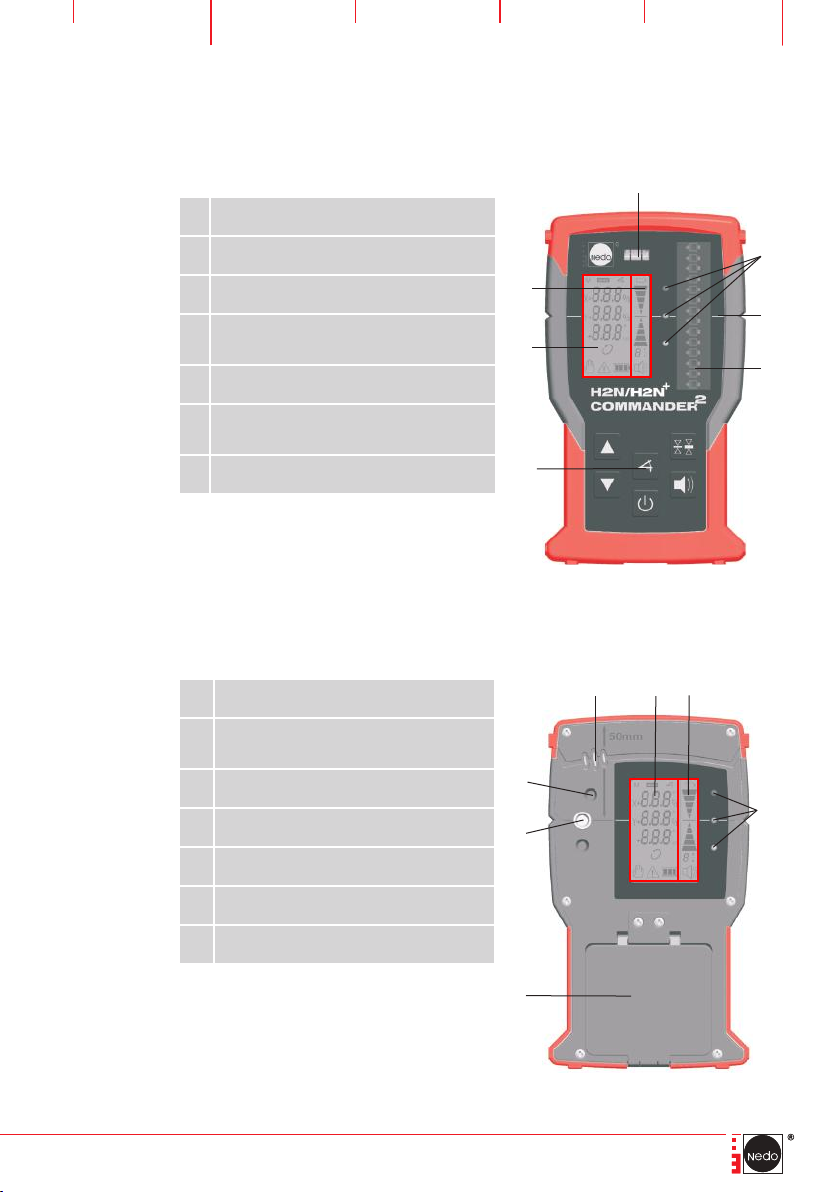

10 Geräteaufbau COMMANDER 2 H2N/H2N+
10.1 Vorderseite ................................................................................................ 17
10.2 Rückseite ................................................................................................... 17
11 Fernbedienung COMMANDER 2 H2N/H2N+
11.1 Anzeige - und Bedienelemente der Fernbedienung .................................... 18
11.2 Zusatzfunktionen der Fernbedienung ......................................................... 19

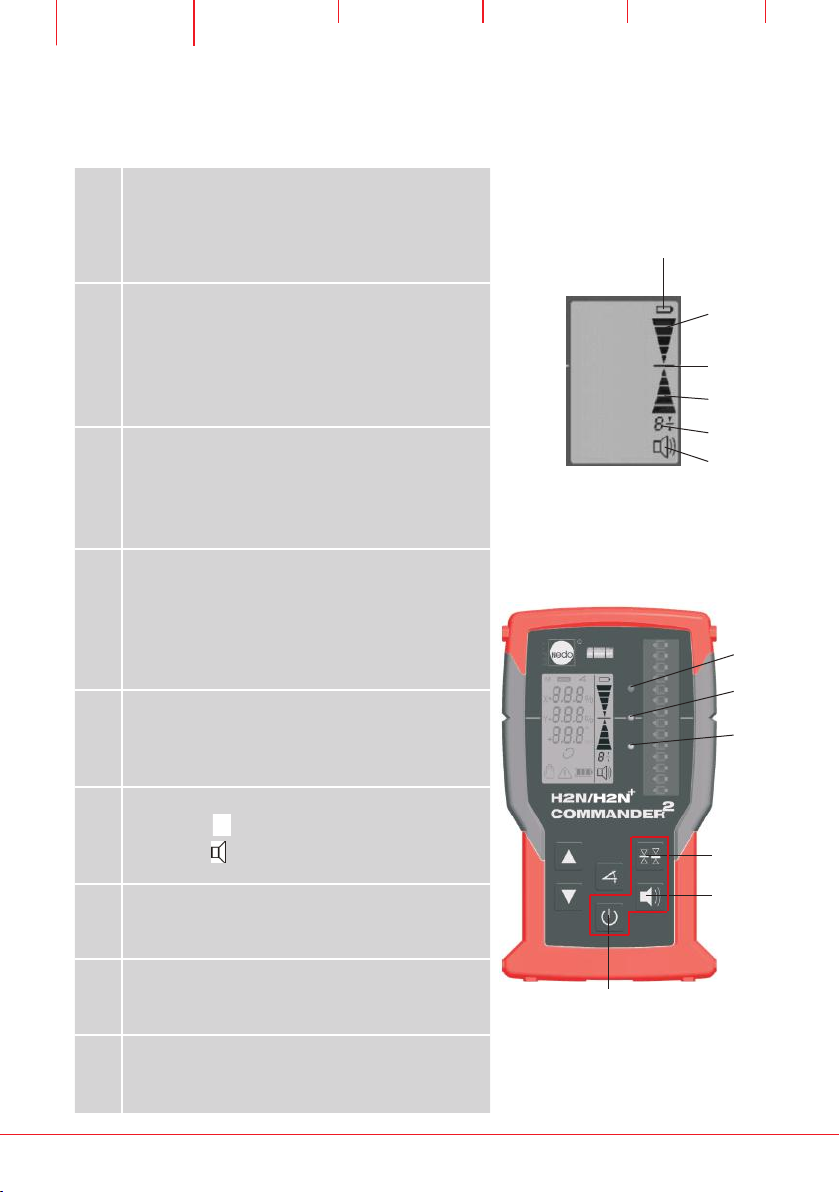

12 Laserempfänger COMMANDER 2 H2N/H2N+
12.1 Anzeige - und Bedienelemente des Laserempfängers................................. 20
13 Akkus/Batterien tauschen beim COMMANDER 2 H2N/H2N+
13.1 Akkus/Batterien einsetzen/tauschen .......................................................... 21
14 Wartung/Pflege
14.1 Wartung..................................................................................................... 21
14.2 Pflege ........................................................................................................ 21
14.3 Prüfung der horizontalen Genauigkeit ........................................................ 22
15 Warn- und Fehlermeldungen
15.1 Warnmeldungen PRIMUS 2 H2N/H2N+ .................................................... 23
15.2 Fehlermeldungen PRIMUS 2 H2N/H2N+ .................................................. 23
15.3 Fehlermeldungen COMMANDER 2 H2N/H2N+ ........................................ 23

4DE
Diese Bedienungsanleitung enthält alle wichtigen Informationen für den
Umgang mit dem vollautomatischen Rotationslaser PRIMUS 2 H2N/
H2N+ und dem COMMANDER 2 H2N/H2N+. Ebenso werden die Bedie-
nung, die Wartung und Pflege sowie die Warn- und Fehlermeldungen
beschrieben.
• Setzen Sie die Geräte nicht ein, bevor Sie diese Bedienungsanleitung voll-
ständig gelesen und verstanden haben.
• Diese Bedienungsanleitung immer bei den Geräten aufbewahren.
1.1 In dieser Bedienungsanleitung verwendete Symbole
Das Beachten der Sicherheits- und Gefahrenhinweise ist Grundvoraussetzung
für den sicheren Einsatz des PRIMUS 2 H2N/H2N+ und des COMMANDER 2
H2N/H2N+. Die verschiedenen Hinweise sind durch entsprechende Symbole
gekennzeichnet.
WARNUNG!
Dieses Piktogramm mit dem Hinweis „WARNUNG!“ weist auf eine drohende
Gefährdung hin, die eine schwere Körperverletzung zur Folge haben kann, wenn sie
nicht vermieden wird.
fDieser Pfeil weist Sie auf die entsprechende Maßnahme hin, um die drohende
Gefährdung abzuwenden.
VORSICHT!
Dieses Piktogramm mit dem Hinweis „VORSICHT!“ weist auf eine drohende
Gefährdung hin, die leichte oder mittlere Körperverletzung oder Sachschaden zur Folge
haben kann, wenn sie nicht vermieden wird.
fDieser Pfeil weist Sie auf die entsprechende Maßnahme hin, um die drohende
Gefährdung abzuwenden.
HINWEIS
Dieses Piktogramm „Hinweis“ gibt Ihnen Tipps, Empfehlungen und wichtige Informa-
tionen zur Verwendung und Handhabung des Lasers.
Darüber hinaus werden die gängigen Symbole an den entsprechenden Stellen
in dieser Bedienungsanleitung verwendet.
1 Über diese Bedienungsanleitung
Allgemeine Hinweise

5DE
2 Sicherheitsinformationen
Sicherheitshinweise
2.1 Dokumentation
Das Beachten der folgenden Sicherheitshinweise sowie der landesspezifischen
Sicherheitsvorschriften und Arbeitsschutzbestimmungen ist Voraussetzung für einen
störungsfreien und gefahrlosen Einsatz des Lasers. Lesen Sie deshalb bitte diese Bedie-
nungsanleitung und alle Hinweise sorgfältig durch und befolgen Sie diese bei der Arbeit
mit dem Laser.
2.2 Laserstrahlung
2
3R
Der Rotationslaser Primus 2 H2N/H2N+ ist je nach Ausführung ein Gerät der Laser-
klasse 2 oder der Laserklasse 3R und entspricht der DIN EN 60825-1:2007 (VDE 087
Teil 1).
LASER STRAHLUNG
NICHT IN DEN STRAHL
BLICKEN!
LASER KLASSE 2
DIN EN 60825-1:2007
P  1 mW
: 630-680 nm
  1,5 mrad
LASER STRAHLUNG
DIREKTE BESTRAHLUNG DER
AUGEN VERMEIDEN!
LASER KLASSE 3R
DIN EN 60825-1:2007
P  5 mW
: 630-680 nm
  1,5 mrad
Allgemeine Sicherheitshinweise beim Umgang mit Laserstrahlung
WARNUNG!
Laserstrahlen können die Augen schädigen.
fDirekte Bestrahlung der Augen vermeiden.
fDen Laser nicht auf Personen richten oder in die Augen leuchten.
fDen Laser nicht auf spiegelnde Oberflächen richten um Reflexionen zu vermeiden.
fDen Laser, wenn möglich, nicht auf Augehöhe betreiben.
fDas Gehäuse des Lasergeräts darf nur von einem geschulten Service-Techniker
geöffnet werden.
Die emittierte Laserstrahlung hat folgende Eigenschaften:
• Klasse 2 = Leistung P  1mW / Klasse 3R = Leistung P  5mW
• Wellenlänge : 630-680 nm
• Strahldivergenz   1,5 mrad
• Drehender Laserpunkt: Laserpuls mit f: 0,2Hz ... 10Hz
HINWEIS
Für Anwender in Deutschland:
fBitte beachten Sie die berufsgenossenschaftlichen Vorschriften BGI 832 zum Betrieb
von Lasereinrichtungen und BGV B2 zur Unfallverhütung. Es wird empfohlen, den
Betrieb eines Lasers der Klasse 3R bei der zuständingen Berufsgenossenschaft anzu-
melden. Informationen finden sich in §5 der BGV B2 und Abschnitt 2 -
Anhang 5 der BGI 832.

6DE
Warnschilder
WARNUNG!
Warnschilder am Laser dienen Ihrer Sicherheit.
fWarnschilder dürfen nicht entfernt werden!
LASER RADIATION
AVOID DIRECT EYE EXPOSURE
CLASS 3R LASER PRODUCT
max. 5mW 630-650nm
DIN EN 60825-1:2007
LASER RADIATION
AVOID DIRECT EYE EXPOSURE
CLASS 2 LASER PRODUCT
max. 1mW 630-680nm
DIN EN 60825-1:2007
LASER RADIATION
AVOID DIRECT EYE EXPOSURE
CLASS 3R LASER PRODUCT
max. 5mW 630-680nm
DIN EN 60825-1:2007
Laseraustrittsöffnungen
2.3 Bestimmungsgemäßer Gebrauch
Der vollautomatische Rotationslaser PRIMUS 2 H2N/H2N+ ist geeignet zum
Nivellieren und zum Abtragen von Gefällen. Der Laser kann für den Außen-
und Innenbereich eingesetzt werden.
Reparaturen immer von NEDO oder einem autorisierten Kundendienst durch-
führen lassen.
2.4 Transport und Lagerung
Der Laser ist ein empfindliches, hochgenaues Instrument und ist mit ent-
sprechender Sorgfalt zu behandeln. Transportieren und lagern Sie den
PRIMUS 2 H2N/H2N+, den COMMANDER 2 H2N/H2N+ und das Zubehör
immer im Transportkoffer.
2.5 Umwelt
Produktspezifische Informationen zur Entsorgung des Lasers können unter
www.nedo.com heruntergeladen werden.
Batterien und Akkus sind Sondermüll und dürfen nicht in den Hausmüll gelangen.
Sie müssen den jeweils gültigen Länderrichtlinien entsprechend fachgerecht entsorgt
werden.
Sicherheitshinweise

7DE Bedienungsanleitung
3 Beschreibung PRIMUS 2 H2N/H2N+
3.1 Allgemeine Produktbeschreibung
Die Laser PRIMUS 2 H2N/H2N+ sind vollautomatische Rotationslaser mit
Zweiachs-Neigung für horizontalen Betrieb. Beim PRIMUS 2 H2N+ wird
zusätzlich die Neigung überwacht (siehe 8.3)! Das innovative Shock-Protec-
tion-System und das robuste, wasser- und staubgeschützte Gehäuse schützen
den High-Power-Laser unter nahezu allen Einsatzbedingungen im Innen- und
Außenbereich.
3.2 Technische Daten
Vollautomatischer Rotationslaser PRIMUS 2 H2N/H2N+
Selbstnivellierbereich ±5°, motorisch mit automatischer Überwachung
Nivelliergenauigkeit besser als ±0,05mm/m
Einstellbare Neigung (X-/Y-Achse) ±10 %
Genauigkeit der Neigungsfunktion H2N besser als ±0,1%
H2N+ besser als ±0,015 %
Lasertyp < 1 mW, Laserklasse 2, 635nm
< 5 mW, Laserklasse 3R, 635 nm
Betriebsspannung 6 V
Betriebsdauer ca. 100 h mit Akkus / ca. 120h mit Batterien
Gewicht 4,0 kg
Maße (Breite/Tiefe/Höhe) 210×208×200 mm
Arbeitstemperaturbereich –20 °C bis +50 °C
Ladetemperatur –5 °C bis +40 °C (empfohlen +10 °C bis +20°C)
Arbeitsbereich mit
COMMANDER 2 H2N/H2N+ 700 m Durchmesser
Rotationsgeschwindigkeit 600 rpm / optional 900 rpm
Schutzklasse IP 66
Reichweite Fernbedienung 150m ( unter optimalen Bedingungen: direkte
Sichtverbindung zwischen PRIMUS 2
und COMMANDER 2).
3.3 Lieferumfang
Als optionales Zubehör sind der COMMANDER 2 H2N/H2N+, der
ACCEPTOR digital und ein Zielfernrohr erhältlich.
1 Rotationslaser
2 Tragegriff, gummiert
3 Libelle
4 Bedienfeld mit Tasten und Display
5 5/8“-Gewindebuchse (Boden)
6 Akkufach
7 Tragegriff, gummiert
1 Rotationslaser
PRIMUS 2 H2N/H2N+
2 Ladegerät
3 Bedienungsanleitung
4 Transportkoffer
2
3
5
7
4
6
1
1
2
4
3

8DE Bedienungsanleitung
4 Bedienelemente PRIMUS 2 H2N/H2N+
4.1 Tasten des Bedienfeldes
Die Bedienung des Lasers erfolgt über das Bedienfeld.
4.2 Displayanzeigen
Symbol Beschreibung
C00 – C03 Warnmeldung
ERR1 – 12 Fehleranzeige
XX-Achse ausgewählt (Symbol blinkt, Einstellen von
Werten möglich)
YY-Achse ausgewählt (Symbol blinkt, Einstellen von
Werten möglich)
Funktion NEIGUNG (Symbol blinkt bei Eingabe)
± 0.00 %Eingabe und Anzeige NEIGUNG in Prozentwerten
Modus ROTATION
600 rpm
Drehzahl des Lasers.
Bei H2N+ ab SNr. P2-10000 optional 900 rpm möglich.
Betriebsart MANUELL
Warnsymbol (blinkt)
Restlaufzeit
in Stunden
Akku 100 70 30 5 < 0,5
Horizontierung
+Achsen NEIGEN
aktivieren/
Prozentwerteingabe
bestätigen
Wert erhöhen,
siehe Komfort-
Funktionen Seite 15
Display
Betriebsart
MANUELL aktivie-
ren/deaktivieren
Laser
EIN/AUS
Wert verringern,
siehe Komfort-
Funktionen Seite 15
Warn-LED

9DE Bedienungsanleitung
5 Erstinbetriebnahme PRIMUS 2 H2N/H2N+
5.1 Sicherheitshinweise Stromversorgung
WARNUNG!
Zerstörung! Explosionsgefahr!
fNur Ladegerät des Lieferumfangs verwenden.
fBatterien nicht in Akku-Pack einlegen und mit Ladegerät laden.
VORSICHT!
Beschädigung!
fLeere und volle Batterien nicht mischen.
fAkkus und Batterien nicht auf Heizungen oder in der Sonne lagern.
5.2 Allgemeine Hinweise Stromversorgung
Das Ladegerät nur in trockenen Räumen verwenden.
5.3 Laser mit Akku betreiben
1 Ladegerät an Akku-Pack anschließen.
2 Ladegerät an Stromnetz anschließen.
Spannung beachten! (110-230 V)
Ladezeit bei vollständiger Aufladung:
12-14 Std.
Während des Ladevorgangs leuchtet die
LED oberhalb der Ladebuchse im Akku.
Betrieb während des Ladevorgangs
möglich (Ladezeit verlängert sich).
Akku-Pack ist einge-
schoben
Ladegerät anschließen
5.4 Laser mit Batterien betreiben
Im Auslieferungszustand ist der Akku-Pack eingesteckt, der Laser ist betriebs-
bereit. Akku-Pack wie folgt austauschen:
Pol-Lage beachten!
Akku-Pack/
Batteriefach ent-
riegeln
Akku-Pack/
Batteriefach
herausziehen
Batterien in das
Batteriefach einlegen
Batteriefach
einschieben
Batteriefach
verriegeln
UMWELT
Batterien sind Sondermüll und dürfen nicht in den Hausmüll gelangen. Sie müssen den
jeweils gültigen Länderrichtlinien entsprechend fachgerecht entsorgt werden.

10 DE Bedienungsanleitung
6 Inbetriebnahme des PRIMUS 2 H2N/H2N+
6.1 Laser für Einsatz montieren bzw. aufstellen
Der Laser lässt sich in horizontaler Lage montieren bzw. aufstellen.
Horizontal auf Stativ Horizontal aufgestellt
Laser auf Arbeitshöhe einrichten Laserprojektion HORIZONTAL
Laser mit integrierter Libelle aus-
richten
VORSICHT!
Unebenheiten, weiche Untergründe oder Erschütterungen beeinträchtigen die Standfes-
tigkeit des Lasers bzw. des Stativs.
fBei der Montage/Aufstellen des Lasers auf einen sicheren und festen Stand achten.
HINWEIS
Die Kappe mit den Dioptern und den Achs-
angaben ist abnehmbar und kann gegen
ein optionales Zielfernrohr ausgetauscht
werden.
Wird die Kappe wieder angebracht, muss
diese, wie nebenstehend gezeigt, entspre-
chend der X- und Y-Achse aufgesteckt
werden.

11DE Bedienungsanleitung
7 PRIMUS 2 H2N/H2N+ einschalten
Die Betriebsart AUTOMATIK ist nach jedem Einschalten die Standard-
einstellung.
HINWEIS
Trotz sorgfältigem Aufbau können durch äußere Einflüsse und starke Erschütterungen
in der Betriebsart AUTOMATIK im Display des Lasers Warn- und Fehlermeldungen
erscheinen. Beschreibung und Abhilfemaßnahmen siehe Kapitel 15.
7.1 Betriebsart AUTOMATIK
In der Betriebsart AUTOMATIK horizontiert sich der Laser in einem Bereich
von ±5° automatisch und regelt kleine Erschütterungen aus.
Laser einschalten Laser horizon-
tiert sich
Horizontierung ist beendet, das
blinkende Symbol erlischt, der Laser
ist aktiv
Während und 30 Sekunden nach der Horizontierung kann der Laser, z. B.
durch ein Kurbelstativ, ohne Warnmeldung in die endgültige Höhenposition
gebracht werden.
Nach 30 Sekunden ist die Funktion TILT-Alarm eingeschaltet. Eine Höhen-
bewegung oder Erschütterung des Laser löst die Warnmeldung C01 aus. Be-
schreibung und Abhilfemaßnahmen siehe Kapitel 15.
Die Betriebsart AUTOMATIK ist aktiv. Folgende Funktionen können aufgeru-
fen werden:
Mit der Taste die Funktion Achsen NEIGEN (Kapitel 8) aufrufen.
Mit der Taste in die Betriebsart MANUELL (Kapitel 7.2) wechseln. Der
Laser erkennt in der Betriebsart MANUELL keine Erschütterungen und hori-
zontiert sich nicht.
Die Neigung der Achsen kann nur in der Betriebsart AUTOMATIK eingegeben
werden. Die eingestellten Neigungswerte bleiben in der Betriebsart MANU-
ELL erhalten, werden jedoch nicht im Display angezeigt.
Mit der Taste die Betriebsart beenden, Laser ausschalten.

12 DE Bedienungsanleitung
7.2 Betriebsart MANUELL
In der Betriebsart MANUELL erkennt der Laser keine Erschütterungen und
horizontiert sich nicht.
Betriebsart
AUTOMATIK ist
aktiv
Betriebsart
MANUELL ein-
stellen
Handsymbol
wird angezeigt
HINWEIS
Mit der Taste kann direkt nach dem Einschalten in die Betriebsart MANUELL
gewechselt werden.
Die Betriebsart MANUELL ist aktiv. Folgende Funktionen können aufgerufen
werden:
Mit der Taste in die Betriebsart AUTOMATIK (Kapitel 7.1) wechseln. Der
Laser horizontiert sich neu.
Mit der Taste die Betriebsart beenden, Laser ausschalten.

13DE Bedienungsanleitung
8 Funktionen des PRIMUS 2 H2N/H2N+

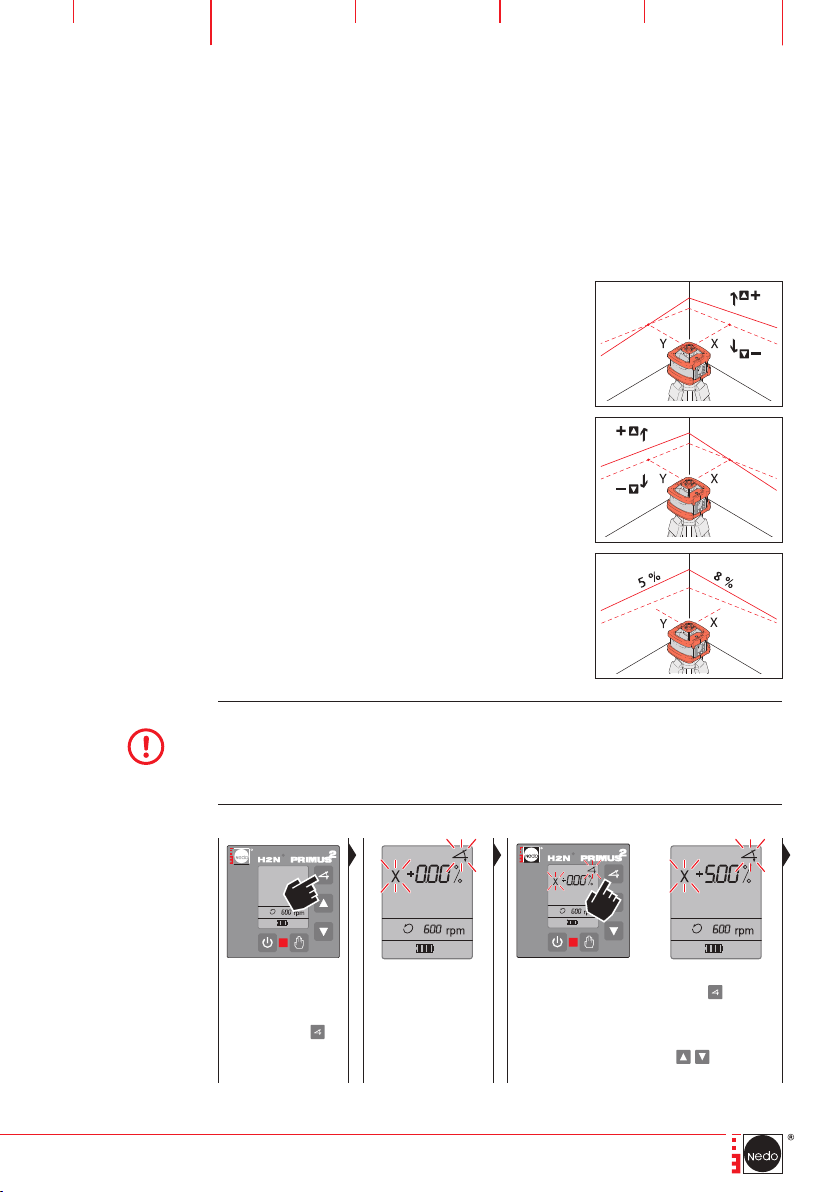

8.1 X-Achse/Y-Achse NEIGEN
Bei der Funktion Achsen NEIGEN können die Achsen unabhängig voneinan-
der in einem Bereich von ±10 % geneigt werden. Beim Primus 2 H2N+ wird
zusätzlich die Neigungseinstellung überwacht!
X-Achse
Die nebenstehende Abbildung zeigt die Neigung
bei der Einstellung eines positiven Prozentwertes.
Y-Achse
Die nebenstehende Abbildung zeigt die Neigung
bei der Einstellung eines positiven Prozentwertes.
X- und Y-Achse
Die nebenstehende Abbildung zeigt die Nei-
gung bei der Einstellung positiver Prozentwerte
(X-Achse +5 %, Y-Achse +8 %).
HINWEIS
Zur Einstellung großer Neigungen ist es hilfreich bzw. erforderlich, den Laser innerhalb
der Horizontierungstoleranz von ±5° (8,8 %) in die entsprechende Richtung »vorzu-
neigen«.Wird der Laser bei großen Neigungen nicht »vorgeneigt«, kann der Laserkopf
die eingestellte Neigung aus technischen Gründen nicht anfahren. Die LED und das
Warnsymbol im Display blinken.
Funktion
NEIGUNG auf-
rufen, Taste
drücken
Symbol X-Achse
und Neigung
werden blinkend
angezeigt
Wert 0.00 % mit der Taste
übernehmen oder einen Wert, z. B.
+5 %, für X-Achse mit den Komfort-
Funktionen der Tasten (siehe
Seite 15) einstellen

14 DE Bedienungsanleitung
Eingestellten
Wert für X-Achse
mit Taste
bestätigen
Symbol Y-Achse
und Neigung
werden blinkend
angezeigt
Wert 0.00 % mit der Taste überneh-
men oder einen Wert, z. B. +8 %, für
Y-Achse mit den Komfort-Funktionen
der Tasten (siehe Seite 15)
einstellen
Eingestellten
Wert für Y-Achse
mit Taste
übernehmen
Der Laser hori-
zontiert sich
Die eingegebenen Prozentwerte für
die X- und Y-Achse werden einge-
stellt
Während und 30 Sekunden nach der Horizontierung erkennt der Laser Er-
schütterungen, horizontiert sich neu und stellt die vorgegebenen Prozent-
werte ein.
Die Funktion X-/Y-Achse NEIGEN ist aktiv. Folgende Funktionen können auf-
gerufen werden:
Mit der Taste die Funktion NEIGUNG erneut aufrufen und die Prozent-
werte für die X-/Y-Achse verändern.
Mit der Taste in die Betriebsart MANUELL (Kapitel 7.2) wechseln. Die ein-
gestellten Neigungswerte bleiben erhalten, werden jedoch nicht im Display
angezeigt.
Mit der Taste die Betriebsart beenden, Laser ausschalten.
HINWEIS
fDie Tasten sind für eine schnelle und exakte Einstellung der Prozentwerte mit
Komfort-Funktionen ausgestattet. Beschreibung siehe Kapitel 8.2, Seite 15.
fDie zuletzt eingestellten Neigungswerte werden beim Ausschalten des Lasers gespei-
chert und beim nächsten Aufruf der Funktion NEIGUNG wieder als Vorgabewerte im
Display angezeigt.
HINWEIS
Nach 30 Sekunden ist die Funktion TILT-Alarm eingeschaltet. Der Laser erkennt eine
grobe Erschütterung und löst die Warnmeldung C01 aus. Beim Primus 2 H2N+ werden
kleine Erschütterungen von der Automatik erkannt und nachgeregelt, so dass die
eingestellte Neigung auch über einen längeren Zeitraum exakt beibehalten wird.

15DE Bedienungsanleitung

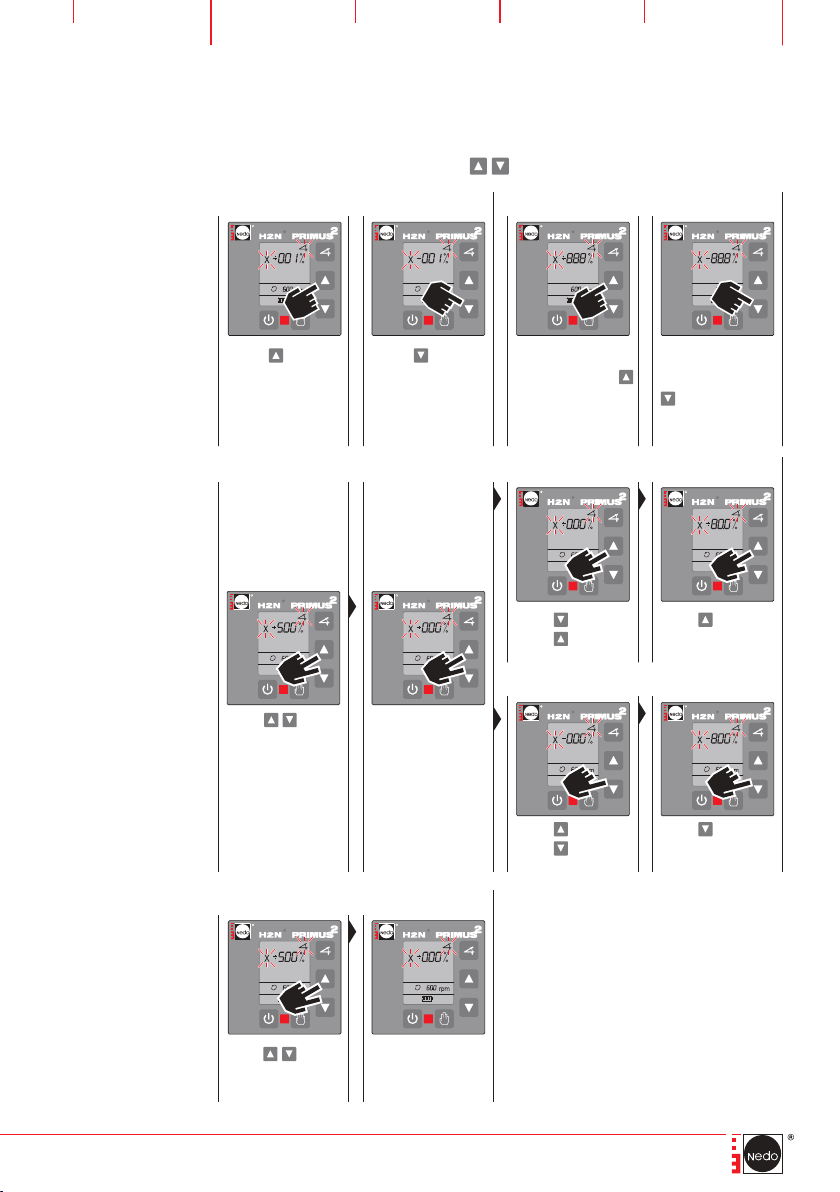

8.2 Komfort-Funktionen der Tasten
Feineinstellung (0,01 %-Schritte) Schneller Vor- und Rücklauf
Taste 1x/
mehrmals
drücken
(+0,01 %
Schritt)
Taste 1x/
mehrmals
drücken
(–0,01 %
Schritt)
Schneller
Vorlauf: Taste
gedrückt halten
Schneller
Rücklauf: Taste
gedrückt
halten
Grobeinstellung (1,00 %-Schritte) Eingabe positiver Werte
Taste gleich-
zeitig drücken und
gedrückt halten
Aktive Achse wird
auf 0,00 % zurück-
gestellt
Taste loslassen,
Taste gedrückt
halten
Taste gedrückt
halten bis Sollwert
eingestellt
Eingabe negativer Werte
Taste loslassen,
Taste gedrückt
halten
Taste gedrückt
halten bis Sollwert
eingestellt
Rückstellung auf 0,00 %
Taste
gleichzeitig kurz
drücken
Aktive Achse
wird auf 0,00 %
zurückgestellt

16 DE Bedienungsanleitung
9 Beschreibung COMMANDER 2 H2N/H2N+
9.1 Allgemeine Produktbeschreibung
Der COMMANDER 2 H2N/H2N+ ist ein robustes Kombigerät aus La-
serempfänger und Fernbedienung für den professionellen Einsatz im Innen-
und Außenbereich. Die Funkfernbedienung des COMMANDER 2 H2N/
H2N+ erlaubt das Steuern des PRIMUS 2 H2N/H2N+ in einem Radius von
maximal 150 Metern.
9.2 Technische Daten
Laserempfänger / Fernbedienung COMMANDER 2 H2N/H2N+
Bestell-Nr.: 430371 / 430374
Gewicht ca. 340 g (inkl. Batterien)
Abmaße (L/B/H) 168 mm / 95 mm / 27 mm
Länge des Detektorfeldes 70 mm
Empfangswinkel mind. ± 55°
Genauigkeit ±0,5 / ±1 / ±2 / ±4 mm
Geeignete Laser Roter Laserstrahl mit
Wellenlänge 610-780 nm
Signalton Lautstärke Laut = 90 dBA/1m
Leise = 78 dBA/1m
Reichweite der Fernbedienung max. 150 m
Funkfrequenz der Fernbedienung 2,4 GHz
Arbeitstemperatur -20°C - +50°C
Lagertemperatur (ohne Batterien) -30°C - +70°C
Stromversorgung /Betriebsdauer 3x AA Batterien ca. 100 h
3x AA Akkus ca. 90 h
Automatische Abschaltung nach 15 min. Mess- und
Bedienpause
Schutzklasse IP66
Befestigung Gewinde M6 auf Rückseite
8.3 Neigungsüberwachung
Der Primus 2 H2N verfügt über keine Neigungsüberwachung.
Der Primus 2 H2N+ verfügt über eine Neigungsüberwachung d.h.
die tatsächliche Neigung der Laserebene wird ständig mit dem Vorgabewert
(siehe 8.1) verglichen. Bei Bedarf wird die Neigung nachgeregelt, so daß die
tatsächliche Neigung jederzeit mit der Vorgabe übereinstimmt. Die Nachrege-
lung erfolgt im Rahmen der angegebenen Toleranz (siehe 3.2)

17DE Bedienungsanleitung 17
1
2
4
5
6
7
1 Batteriefach
2Halteklammer-Fixierung
Gewinde M6
3 Kegelförmige Klammerführung
4 Tonsignal - Ausgang
5 LCD-Anzeige für Fernbedienung
6 LCD-Anzeige für Laserempfänger
7 LED-Laserhöhenanzeige
1 Tastatur
2 LCD-Anzeige für Fernbedienung
3 LCD-Anzeige für Laserempfänger
4Libelle zum Ausrichten bei
Markierarbeiten
5 LED-Laserhöhenanzeige
6Sollniveau-Mittenmarkierung
(50 mm von Gehäuseoberkante)
7 Laser-Empfangsfeld (70mm)
1
2
3
45
7
10 Geräteaufbau COMMANDER 2 H2N/H2N+
10.1 Vorderseite
10.2 Rückseite
3
6

18 DE Bedienungsanleitung
11 Fernbedienung COMMANDER 2 H2N/H2N+
2
1
Die Bedienelemente auf der Fernbedienung haben die gleiche Funktion wie
die des PRIMUS 2 H2N/H2N+ und sind in den Kapiteln 7 und 8 ausführlich
beschrieben.
1 X/Y Neigungswert verringern
2Achsen NEIGEN aktivieren/
Prozentwerteingabe bestätigen
3 X/Y Neigungswert erhöhen
4 Warnsymbol (blinkt)
5 Betriebsart MANUELL
6Modus ROTATION (blinkt bei
Horizontierung)
7 Drehzahl des Lasers (600 rpm)
8NEIGUNG Y-Achse Anzeige in
Prozentwerten
9NEIGUNG X-Achse Anzeige in
Prozentwerten
10 Funktion NEIGUNG
(Symbol blinkt bei Eingabe)
11 Akku-/Batteriezustand des
Lasers
11.1 Anzeige - und Bedienelemente der Fernbedienung
5
3
4
6
7
10
11
8
9

19DE Bedienungsanleitung

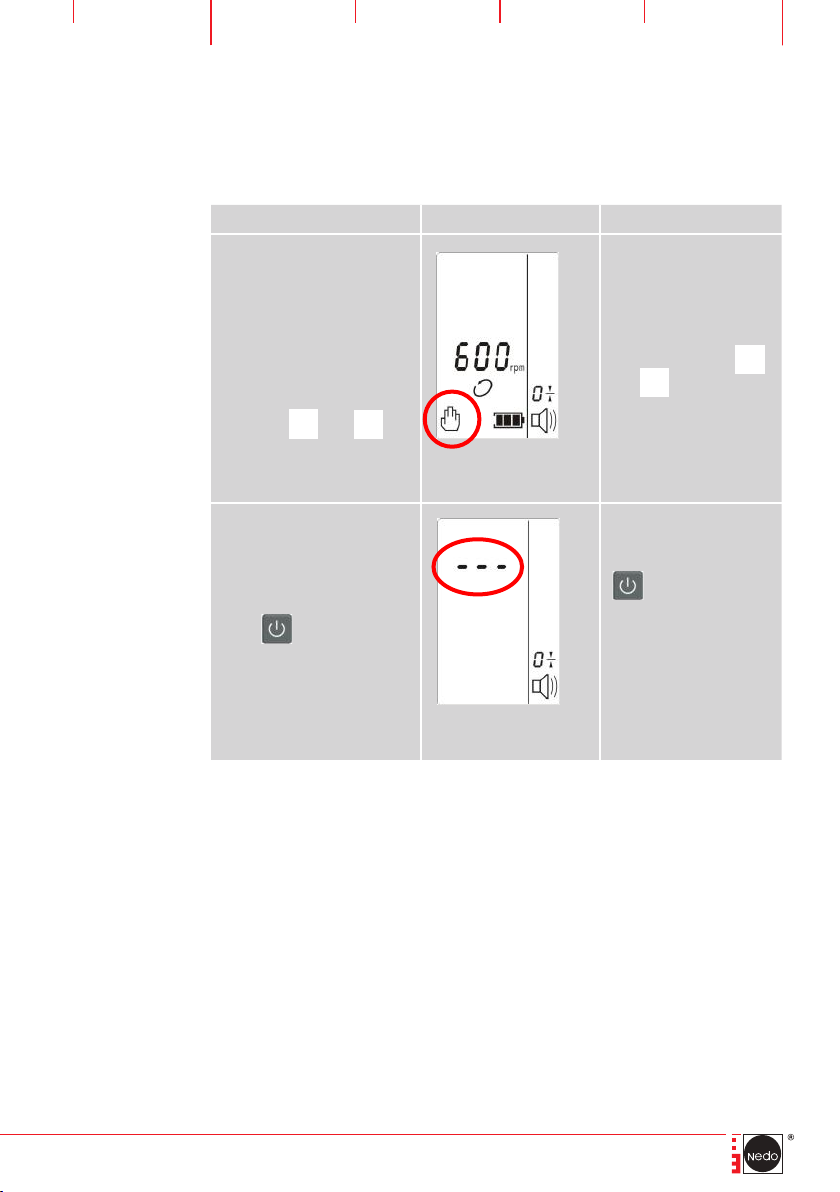

11.2 Zusatzfunktionen der Fernbedienung
Bedienschritt Anzeige Hinweise
PRIMUS 2 H2N/H2N+
über die Fernbedienung in
die Betriebsart MANUELL
schalten.
1. Laserempfänger
einschalten.
2. Tasten und
gleichzeitig drücken.
Um die Betriebsart
MANUELL wieder
zu verlassen und
in die Betriebsart
AUTOMATIK zu
wechseln, Tasten
und nochmals
gleichzeitig drücken.
PRIMUS 2 H2N/H2N+
über die Fernbedienung
in den SLEEP - Modus
schalten:
Taste 3 sec.
drücken.
Um den SLEEP-
Modus wieder zu
verlassen, die Taste
nochmals 3 sec.
drücken.
Betriebsart
MANUELL
ein
SLEEP-
Modus
ein

20 DE Bedienungsanleitung
12 Laserempfänger COMMANDER 2 H2N/H2N+
12.1 Anzeige - und Bedienelemente des Laserempfängers
2
3
4
6
5
1
(4)
(3)
(2)
7
8
9
1
LCD-Anzeige BATTERIE
Anzeige leuchtet auf: begrenzte Restlaufzeit
(Batterie ca. 5h / Akku ca. 0,5h).
Anzeige blinkt: Abschaltung steht kurz bevor,
Akkus/Batterien ersetzen!
2
LCD-Anzeige TIEFER
Leuchtet auf, wenn sich die Laserlinie innerhalb
des Sensorfensters, aber unterhalb der Nulllinie
befindet. Zusätzlich leuchtet die rote LED neben
dem Empfangsfeld und es ertönt zudem eine
langsame Tonfolge.
3
LCD-Anzeige ZIEL
Leuchtet auf, wenn sich die Laserlinie auf Höhe
der Nulllinie befindet. Zusätzlich leuchtet die
grüne LED neben dem Empfangsfeld und es
ertönt zudem ein Dauerton.
4
LCD-Anzeige HÖHER
Leuchtet auf, wenn sich die Laserlinie innerhalb
des Sensorfensters, aber oberhalb der Nulllinie
befindet. Zusätzlich leuchtet die gelbe LED
neben dem Empfangsfeld und es ertönt zudem
eine schnelle Tonfolge.
5
LCD-Anzeige AUFLÖSUNG DETEKTORFELD
Zeigt die aktuell eingestellte Auflösung an:
4=±4mm / 2=±2mm / 1=±1mm / 0=±0.5mm
6
LCD-Anzeige SIGNALTON
Anzeige = Signalton laut /
Anzeige = Signalton leise /
Keine Anzeige = Signalton aus
7
Taste AUFLÖSUNG DETEKTORFELD
Schaltet die Auflösung zwischen
±4mm / ±2mm / ±1mm / ±0.5mm um.
8
Taste SIGNALTON
Schaltet den Signalton zwischen
laut/leise/aus um.
9Taste EIN/AUS
Schaltet den Empfänger ein bzw. aus.
Aktuelle Einstellungen bleiben erhalten.
