Gerätebeschreibung
Gebrauchsanleitung
Betriebsarten
Abluftbetrieb:
❑Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und
leitet ihn durch den Fettfilter ins Freie.
❑Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑Die Küche bleibt weitgehend frei von
Fett und Geruch.
DBei Abluftbetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur
Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Beleuchtung
Schalter
Licht/Lüfter
Filtergitter
Kamin-
verblendung
Betriebsarten
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z. B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o. ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gas-
herd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbe-
trieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Umluftbetrieb:
❑Hierzu muss ein Aktivkohlefilter
eingebaut werden (siehe Filter und
Wartung).
Das komplette Montage-Set sowie
die Ersatzfilter können Sie beim
Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern
finden Sie am Ende dieser Gebrauchs-
anleitung.
❑Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und leitet ihn durch
den Fett- und Aktivkohlefilter gereinigt in
die Küche zurück.
❑Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑Der Aktivkohlefilter bindet die
Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut,
können keine Geruchsstoffe des
Küchendunstes gebunden werden.

4
Vor dem ersten Benutzen
Wichtige Hinweise:
❑Diese Gebrauchsanleitung gilt für
mehrere Geräte-Ausführungen.
Es ist möglich, dass einzelne
Ausstattungsmerkmale beschrieben
sind, die nicht auf Ihr Gerät zutreffen.
❑Diese Dunstabzugshaube entspricht den
einschlägigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften
durchgeführt werden.
Durch unsachgemäße Reparaturen
können erhebliche Gefahren für den
Benutzer entstehen.
Unter der Dunstabzugshaube nicht
flambieren.
Brandgefahr am Fettfilter durch
!aufsteigende Flammen.
Die Kochstellen müssen immer mit
Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste
Brennstoffe (Kohle, Holz und dgl.) ist der
Betrieb der Dunstabzugshaube nur bedingt
gestattet (siehe Montageanleitung).
Gas-Kochmulden / Gas-Herde
Betreiben Sie nicht alle Gas-
Kochstellen gleichzeitig über längere Zeit
(max. 15 Minuten) bei höchster
Wärmebelastung, sonst besteht
Verbrennungsgefahr bei Berührung der
Gehäuseoberflächen bzw. Gefahr der
Beschädigung der Dunstabzugshaube.
Beim Betrieb der Dunstabzugshaube über
einem Gas-Kochfeld muss bei gleich-
zeitigem Betreiben von drei oder mehr
Gas-Kochstellen die Haube in der
Maximalstufe betrieben werden.
❑Bevor Sie das neue Gerät benutzen,
lesen Sie bitte sorgfältig die
Gebrauchsanleitung.
Sie enthält wichtige Informationen für Ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
❑Bewahren Sie die Gebrauchs- und
Montageanleitung ggf. für einen
Nachbesitzer gut auf.
Ist das Gerät beschädigt, dürfen Sie es
nicht in Betrieb nehmen.
Anschluss und Inbetriebnahme dürfen
nur von einem Fachmann durchgeführt
werden.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdung zu vermeiden.
Verpackungsmaterial ordnungsgemäß
entsorgen (siehe Montageanleitung).
Diese Dunstabzugshaube ist nur für
den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit
eingesetzten Lampen betreiben.
Defekte Lampen sollten sofort ersetzt
werden, um Überlastung der restlichen
Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter
betreiben.
Überhitzte Fette oder Öle können sich
leicht entzünden.
Darum Speisen mit Fetten oder Ölen,
z. B. Pommes frites, nur unter Aufsicht
zubereiten.

5
Bedienen der Dunstabzugshaube
Der Küchendunst wird am
wirkungsvollsten beseitigt durch:
❑Einschalten der Dunstabzugshaube
bei Kochbeginn.
❑Ausschalten der Dunstabzugshaube
erst einige Minuten nach Kochende.
Signalton:
❑Beim Drücken einer Taste ertönt zur
Bestätigung ein Signalton.
Ausschalten des Signaltons:
❑Drücken Sie gleichzeitig die Tasten 0und
+bis nach ca. 3 Sekunden ein Signal
ertönt.
Einschalten des Signaltons:
❑Wiederholen Sie den Vorgang.
Einschalten des Lüfters:
❑Drücken Sie die Taste +.
Einstellen der gewünschten Lüfterstufe:
❑Drücken Sie die Taste +.
Der Lüfter schaltet eine Stufe höher.
❑Drücken Sie die Taste –.
Der Lüfter schaltet eine Stufe zurück.
Ausschalten des Lüfters:
❑Drücken Sie die Taste 0.
Die Anzeige {erlischt nach kurzer Zeit.
Oder:
❑Drücken Sie die Taste –so oft, bis der
Lüfter ausschaltet.
Die Anzeige {erlischt nach kurzer Zeit.
Intensivstufe:
Durch die Intensivstufe wird die höchste
Leistung erreicht. Sie wird kurzzeitig
benötigt.
❑Drücken Sie die Taste +so oft, bis die
Anzeige çleuchtet.
❑Wird die Intensivstufe nicht von Hand
ausgeschaltet, schaltet der Lüfter nach
10 Minuten selbsttätig auf Stufe }
zurück.
Lüfternachlauf:
❑Drücken Sie die Taste .
Der Lüfter läuft 10 Minuten in der
gewählten Stufe, dabei leuchtet die
Anzeige !.
Danach schaltet der Lüfter selbsttätig
aus.
Beleuchtung:
❑Drücken Sie kurz die Taste azum Ein-
und Ausschalten.
❑Die Beleuchtung kann zu jeder Zeit
verwendet werden, auch wenn der
Lüfter ausgeschaltet ist.
❑Einstellen der Helligkeit:
Halten Sie die Taste agedrückt, bis die
gewünschte Helligkeit erreicht ist.
Automatisches Einschalten der
Beleuchtung, z. B. über eine
Zeitschaltuhr:
❑Lüfter und Beleuchtung müssen
ausgeschaltet sein.
Einschalten:
Drücken Sie gleichzeitig die Tasten
– und !.
❑Nach ca. 3 Sekunden schaltet sich zur
Bestätigung die Beleuchtung ein.
Ausschalten:
Wiederholen Sie den Vorgang bei
eingeschalteter Beleuchtung.
❑Nach ca. 3 Sekunden schaltet sich zur
Bestätigung die Beleuchtung aus.

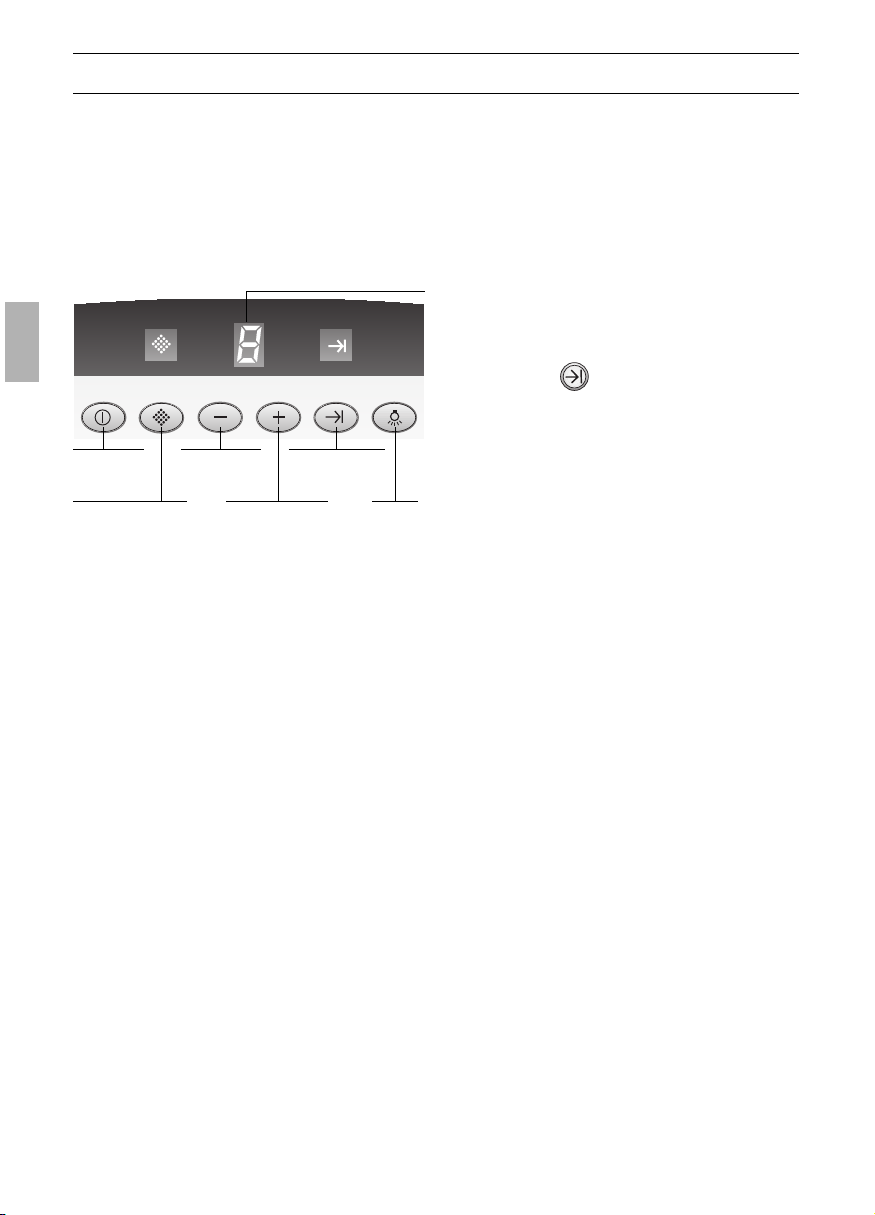

Licht
Lüfter – Aus Lüfter zurück-
schalten
Lüfter ein- und
hochschalten
Anzeige Lüfterstufen
Lüfternachlauf
Sättigungsanzeige

6
Fettfilter:
Zur Aufnahme der fettigen Bestandteile
des Küchendunstes sind Metall-
Fettfilter eingesetzt.
Die Filtermatten bestehen aus unbrenn-
barem Metall.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitiges Reinigen der Metall-
Fettfilter wird der Brandgefahr vorgebeugt,
die durch Hitzestau beim Frittieren oder
Braten entstehen kann.
Sättigungsanzeige: U
Bei Sättigung der Fettfilter ertönt nach dem
Ausschalten des Lüfters für 10 Sekunden
ein Signal und die Anzeige Jleuchtet.
Spätestens dann sollten die Fettfilter
gereinigt werden.
Reinigen des Metall-Fettfilters:
❑Das Reinigen kann in der Geschirrspül-
maschine erfolgen. Dabei ist eine leichte
Verfärbung möglich.
Wichtig:
Stark gesättigte Metall-Fettfilter nicht
zusammen mit Geschirr reinigen.
❑Beim Reinigen von Hand, die Fettfilter in
heißer Spüllauge einweichen.
Keine aggressiven, säure- oder laugen-
haltigen Reiniger verwenden.
Danach abbürsten, gut ausspülen und
abtropfen lassen.
Aus- und Einbauen des Metall-Fettfilters:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.

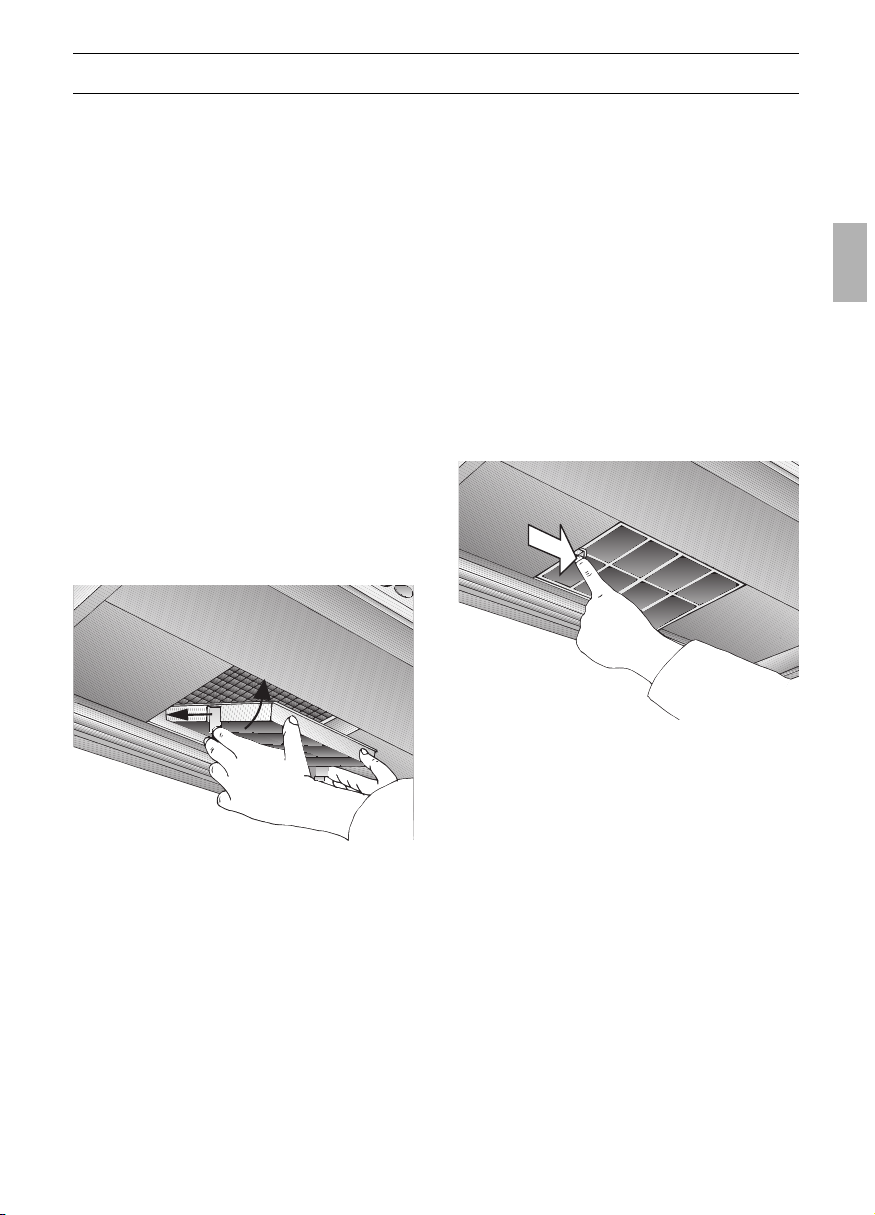

1. Drücken Sie die Raste an den Fettfiltern
in Pfeilrichtung ein und klappen Sie die
Fettfilter ab.
Filter und Wartung
2. Reinigen Sie den Fettfilter.
3. Setzen Sie den gereinigten Fettfilter
wieder ein.
4. Löschen Sie die Anzeige J.
❑Drücken Sie die Taste J.

7
Sättigungsanzeige: Ub
Bei Sättigung des Aktivkohlefilters
ertönt nach dem Ausschalten des Lüfters
für 10 Sekunden ein Signal und die Anzeige
Jbleuchtet. Spätestens dann sollte der
Aktivkohlefilter gewechselt werden.
Ausbauen:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.
1. Bauen Sie den Fettfilter aus.
2. Drücken Sie die Laschen auf beiden
Seiten ein und nehmen Sie den Aktiv-
kohlefilter nach unten ab.
Filter und Wartung
3. Rasten Sie die Laschen auf beiden
Seiten ein.
4. Bauen Sie den Fettfilter ein
(siehe Aus- und Einbauen des Metall-
Fettfilters).
5. Löschen Sie die Anzeige J b.
❑Drücken Sie die Taste J.
3. Bauen Sie den Fettfilter ein.
Wechsel des Aktivkohlefilters:
❑Der Aktivkohlefilter ist im Fachhandel
erhältlich (siehe Sonderzubehör).
❑Nur Originalfilter verwenden.
Dadurch wird die optimale Funktion
gewährleistet.
Entsorgung des alten Aktivkohlefilters:
❑Aktivkohlefilter enthalten keine
Schadstoffe. Sie können z. B. als
Restmüll entsorgt werden.
Aktivkohlefilter:
Zum Binden der Geruchsstoffe beim
Umluftbetrieb.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitigen Wechsel des
Aktivekohlefilters wird der Brandgefahr
vorgebeugt, die durch Hitzestau beim
Frittieren oder Braten entstehen kann.
Einbauen:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.
1. Bauen Sie die Fettfilter aus (siehe Aus-
und Einbauen der Metall-Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.

8
Reinigen und Pflegen
Dunstabzugshaube durch Ziehen des
Netzsteckers bzw. Ausschalten der
Sicherung stromlos machen.
❑Beim Reinigen der Fettfilter die
zugänglichen Gehäuseteile von
abgelagertem Fett reinigen.
Dadurch wird der Brandgefahr
vorgebeugt und die optimale Funktion
bleibt erhalten.
❑Zum Reinigen der Dunstabzugshaube
heiße Spüllauge oder mildes Fenster-
putzmittel verwenden.
❑Kratzen Sie angetrocknete Ver-
schmutzung nicht ab, sondern weichen
Sie diese mit einem feuchten Tuch auf.
❑Keine scheuernden Mittel oder
kratzende Schwämme verwenden.
❑Hinweis: Alkohol (Spiritus) nicht auf
Kunststoffflächen anwenden, es
könnten matte Stellen entstehen.
Vorsicht! Küche ausreichend
belüften, keine offene Flamme.
Die Bedientasten nur mit milder
Spüllauge und einem weichen, feuchten
Tuch reinigen.
Keinen Edelstahlreiniger für die
Bedientasten verwenden.
Edelstahloberflächen:
❑Verwenden Sie einen milden nicht
scheuernden Edelstahlreiniger.
❑Reinigen Sie nur in Schliffrichtung.
Edelstahloberflächen nicht mit
kratzenden Schwämmen und nicht mit
sand-, soda-, säure- oder chloridhaltigen
Putzmitteln reinigen!
Aluminium-, Lack- und Kunststoff-
oberflächen:
❑Verwenden Sie ein weiches, fusselfreies
Fenster- oder Microfasertuch.
❑Keine trockenen Tücher verwenden.
❑Verwenden Sie ein mildes Fenster-
reinigungsmittel.
❑Keine aggressiven, säure- oder laugen-
haltigen Reiniger verwenden.
❑Keine Scheuermittel verwenden.
Auswechseln der Lampen
1. Schalten Sie die Dunstabzugshaube aus
und machen Sie durch Ziehen des Netz-
steckers oder Ausschalten der Sicherung
die Dunstabzugshaube stromlos.
Die Halogenbirnen werden bei Betrieb
sehr heiß. Auch einige Zeit nach dem Aus-
schalten besteht noch Verbrennungs-
gefahr.
2. Nehmen Sie den Lampenring mit einem
Schraubenzieher oder ähnlichem ab.
3. Tauschen Sie die Halogenbirne aus
(handelsübliche Halogenbirne, 12 Volt,
max. 20 Watt, Sockel G4).
Achtung: Steckfassung.
Zum Anfassen der Birne ein sauberes
Tuch verwenden.
4. Rasten Sie den Lampenring wieder ein.
5. Stellen Sie durch Einstecken des
Netzsteckers oder durch Einschalten der
Sicherung die Stromversorgung wieder
her.
Hinweis: Sollte die Beleuchtung nicht
funktionieren, kontrollieren Sie, ob die
Lampen richtig eingesteckt sind.

9
Störungen
Wenn in der Anzeige ein Joder ã
erscheint:
❑Siehe Abschnitt „Filter und Wartung”.
Wenn sich die Dunstabzugshaube nicht
bedienen lässt:
❑Für ca. 1 Minute die Dunstabzugshaube
durch Ziehen des Netzsteckers bzw.
Ausschalten der Sicherung stromlos
machen.
Danach neu einschalten.
Bei eventuellen Rückfragen oder
Störungen, Kundendienst anrufen.
(Siehe Kundendienststellenverzeichnis).
Bei Anruf bitte angeben:
Einstellung der Sättigungsanzeige
Sollte die Umstellung der Betriebsart
(Abluft/Umluftbetrieb) notwendig sein, muss
auch die Sättigungsanzeige für die Filter
entsprechend umgestellt werden (siehe
Montageanleitung).
E-Nr. FD
Tragen Sie die Nummern in obige Felder ein.
Die Nummern sind auf dem Typenschild,
nach Abnahme der Fettfilter, im Innenraum
der Dunstabzugshaube zu finden.

10
Montageanleitung:
Wichtige Hinweise
Zusätzliche Hinweise bei Gas-Koch-
geräten:
Bei der Montage von Gaskochstellen
sind die national einschlägigen gesetzlichen
Bestimmungen (z. B. in Deutschland:
Technische Regeln Gasinstallation TRGI) zu
beachten.
Es müssen die jeweils gültigen Einbau-
vorschriften und die Einbauhinweise der
Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaube darf nur an
einer Seite neben einem Hochschrank oder
einer hohen Wand eingebaut werden.
Abstand mind. 50 mm.
Mindestabstand bei Gas-Kochstellen
zwischen Oberkante Topfträger und
Unterkante der Dunstabzugs-
haube: 650 mm, Abb. 1.
Altgeräte sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung können
wertvolle Rohstoffe wiedergewonnen
werden.
Bevor Sie das Altgerät entsorgen, machen
Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu
Ihnen durch die Verpackung geschützt. Alle
eingesetzten Materialien sind umweltver-
träglich und wieder verwertbar. Bitte helfen
Sie mit und entsorgen Sie die Verpackung
umweltgerecht.
Über aktuelle Entsorgungswege informieren
Sie sich bitte bei Ihrem Fachhändler oder
bei Ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluft-
und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der
Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektro-
kochstellen und Unterkante der Dunstab-
zugshaube: 550 mm, Abb. 1.
Über einer Feuerstätte für feste
Brennstoffe, von der eine Brandgefahr
(z. B. Funkenflug) ausgehen kann, ist die
Montage der Dunstabzugshaube nur dann
zulässig, wenn die Feuerstätte eine
geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen
Vorschriften eingehalten werden.
Diese Einschränkung gilt nicht für Gas-
Herde und Gas-Mulden.
Je kleiner der Abstand zwischen
Dunstabzugshaube und Kochstellen desto
größer ist die Möglichkeit, dass sich durch
aufsteigenden Wasserdampf unten an der
Dunstabzugshaube Tropfen bilden können.

11
Vor der Montage
Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die Außen-
wand ins Freie geleitet.
DDie Abluft darf weder in einen in Betrieb
befindlichen Rauch- oder Abgaskamin
noch in einen Schacht, welcher der Ent-
lüftung von Aufstellungsräumen von Feuer-
stätten dient, abgegeben werden.
Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen Vor-
schriften (z. B. Landesbauordnungen) zu
beachten.
Bei Abführung der Luft in nicht in Betrieb
befindliche Rauch- oder Abgaskamine ist
die Zustimmung des zuständigen Schorn-
steinfegermeisters einzuholen.
DBei Abluftbetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur Ver-
brennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z. B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o. ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb
von Kochgeräten, z. B. Kochmulde und
Gasherd wird diese Regel nicht
angewendet.
Wenn die Dunstabzugshaube im Umluftbe-
trieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
verwendet werden.
Abluftbetrieb
120
150
mind. 45
705-1110
520
900
570
90
130
248
580
292
mind
500
120
150

12
Vor der Montage
Optimale Leistung der Dunstabzugs-
haube:
❑Kurzes, glattes Abluftrohr.
❑Möglichst wenig Rohrbögen.
❑Möglichst große Rohrdurchmesser und
große Rohrbögen.
Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Geräuscherhöhung.
❑Rundrohre:
Wir empfehlen
Innendurchmesser 150 mm, jedoch
mind. 120 mm.
❑Flachkanäle müssen einen gleichwer-
tigen Innenquerschnitt wie Rundrohre
haben.
Sie sollten keine scharfen Umlenkun-
gen haben.
l120 mm ca. 113 cm2
l150 mm ca. 177 cm2
❑Bei abweichenden Rohrdurch-
messern: Dichtstreifen einsetzen.
❑Bei Abluftbetrieb für ausreichend Zuluft
sorgen.
Umluftbetrieb
❑Mit Aktivkohlefilter, wenn keine
Möglichkeit für Abluftbetrieb vorhanden
ist.

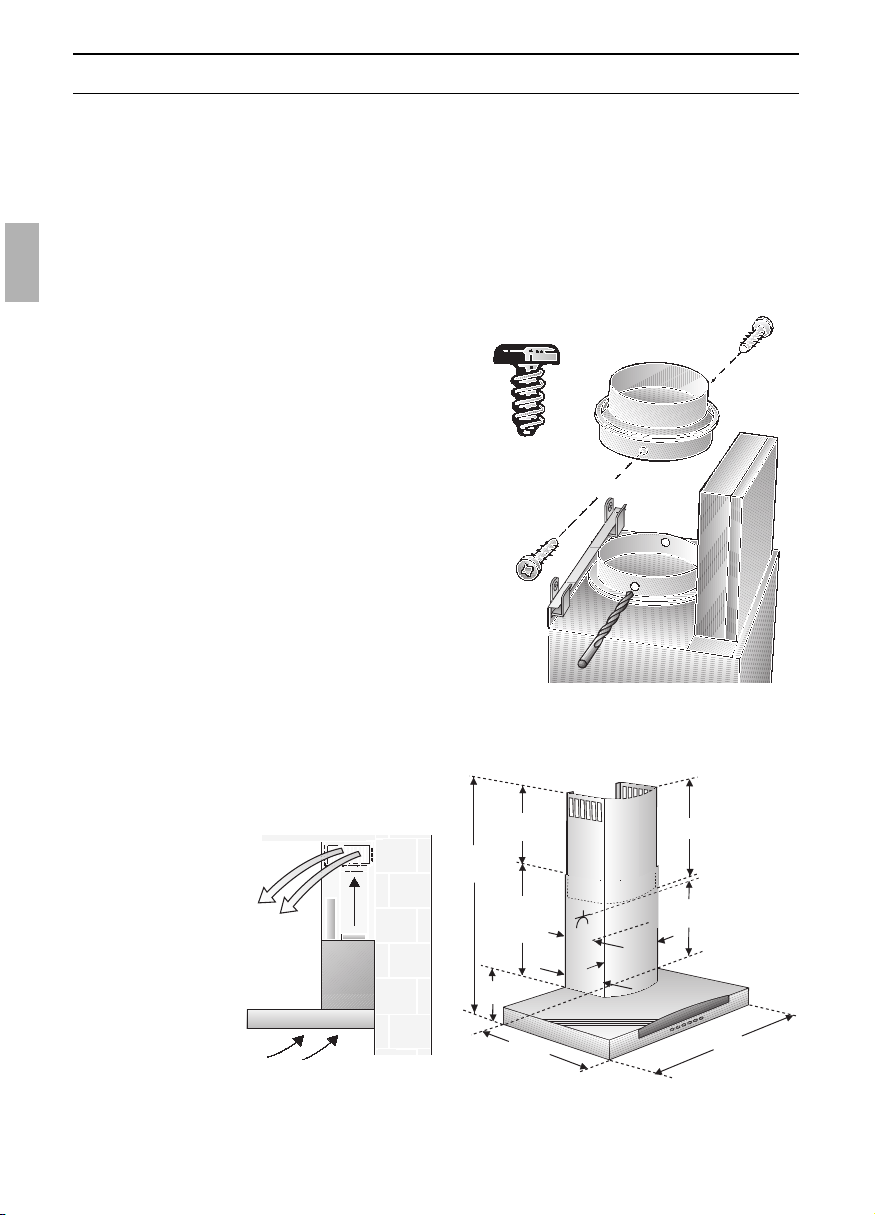

Anschluss Abluftrohr l150 mm:
❑Abluftrohr direkt am Luftstutzen
befestigen.
Anschluss Abluftrohr l120 mm:
❑Reduzierstutzen in den Luftstutzen
einsetzen, 2 Löcher l3 mm vorbohren
und verschrauben.
❑Abluftrohr am Reduzierstutzen
befestigen.
Das komplette
Montage-Set
können Sie beim
Fachhandel
erwerben.
Die entsprechenden
Zubehör-Nummern
finden Sie am Ende
dieser Gebrauchs-
anleitung.
mind.120
780-1220
248
350
580
520
900
570
90
292
mind
500

13
Vorbereiten der Wand
❑Die Wand muss eben und senkrecht
sein.
❑Für festen Halt der Dübel ist zu sorgen.
Gewicht in kg:
Vor der Montage
Abluft Umluft
32,030,0
Konstruktionsänderungen im Rahmen der technischen
Entwicklung bleiben vorenthalten.
Elektrischer Anschluss
Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkontakt-
steckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst
direkt über der Kaminverblendung, an der
Decke anbringen.
Elektrische Daten:
Sie sind auf dem Typenschild nach
Abnahme der Filterrahmen – im Innenraum
des Gerätes – zu finden.
Bei Reparaturen die Dunstabzugs-
haube generell stromlos machen.
Länge der Anschlussleitung: 1,30 m.
Bei erforderlichem Festanschluss:
Die Dunstabzugshaube darf in jedem Fall
nur durch einen beim zuständigen
Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur
angeschlossen werden.
Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktöffnung von mehr
als 3 mm und allpoliger Abschaltung. Dazu
gehören LS-Schalter und Schütze.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdung zu
vermeiden.
Diese Dunstabzugshaube entspricht den
EG-Funkentstörbestimmungen.
Umstellen Abluft – Umluftbetrieb
Umstellung der elektronischen
Steuerung auf Umluftbetrieb:
❑Serienmäßige Einstellung ist Abluftbe-
trieb.
❑Die Dunstabzugshaube muss ange-
schlossen und ausgeschaltet sein.
1. Taste 0drücken und halten.
2. Während die Anzeige {leuchtet
zusätzlich die Taste drücken, bis die
Anzeige ãleuchtet.
Danach die Tasten loslassen.
❑Die Anzeige ãerlischt nach kurzer Zeit.
Die elektronische Steuerung ist auf
Umluftbetrieb eingestellt.
❑Durch Wiederholen der Schritte 1und 2
wird die elektronische Steuerung wieder
auf Abluftbetrieb umgestellt (Anzeige #).

14
Einbauen
Die Dunstabzugshaube ist für die
Montage an die Küchenwand vorgesehen.
1. Fettfilter abnehmen
(siehe Gebrauchsanleitung).
2. Von der Decke bis zur Unterkante der
Dunstabzugshaube eine Mittellinie an
die Wand anzeichnen.

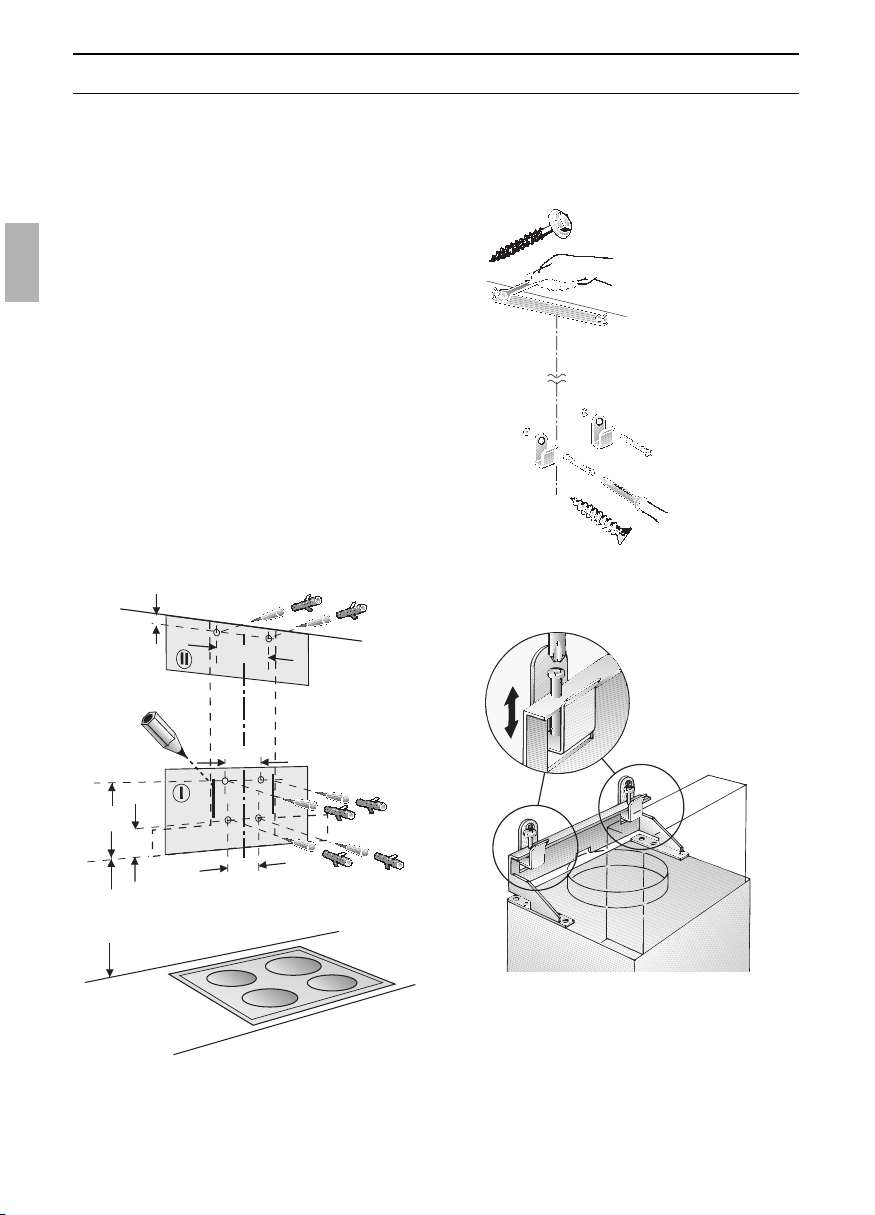

3. Mit Hilfe der Schablone Positionen für
die Schrauben an der Wand anreißen
und zum leichteren Einhängen die
Kontur des Einhängebereiches
anzeichnen.
Auf Mindestabstand Kochstelle –
Dunstabzugshaube von 550 mm bei
Elektro-Kochstellen bzw. 650 mm bei Gas-
Kochstellen achten. Der untere Rand der
Schablone entspricht dem unteren Rand
der Dunstabzugshaube.
4. 4 Löcher für die Dunstabzugshaube und
2 Löcher für die Kaminverblendung
l8 mm bohren und Dübel wandbündig
eindrücken.
Hinweis: Achten Sie auf eventuell zu
montierende Sonderzubehörteile.
5. Den oberen und die zwei unteren
Haltewinkel anschrauben.
6. Dunstabzugshaube einhängen.
Höhe und waagerechte Lage mit den
Verstellschrauben ausrichten.
15
232
46192
mind. 550 Elektro
mind. 650 Gas
300
160

15
Einbauen
09. Rohrverbindung herstellen.
10. Elektrische Verbindung herstellen.
11. Schutzfolie an den beiden
Kaminverblendungen abziehen.
Vermeiden Sie Beschädigungen der
empfindlichen Oberflächen.

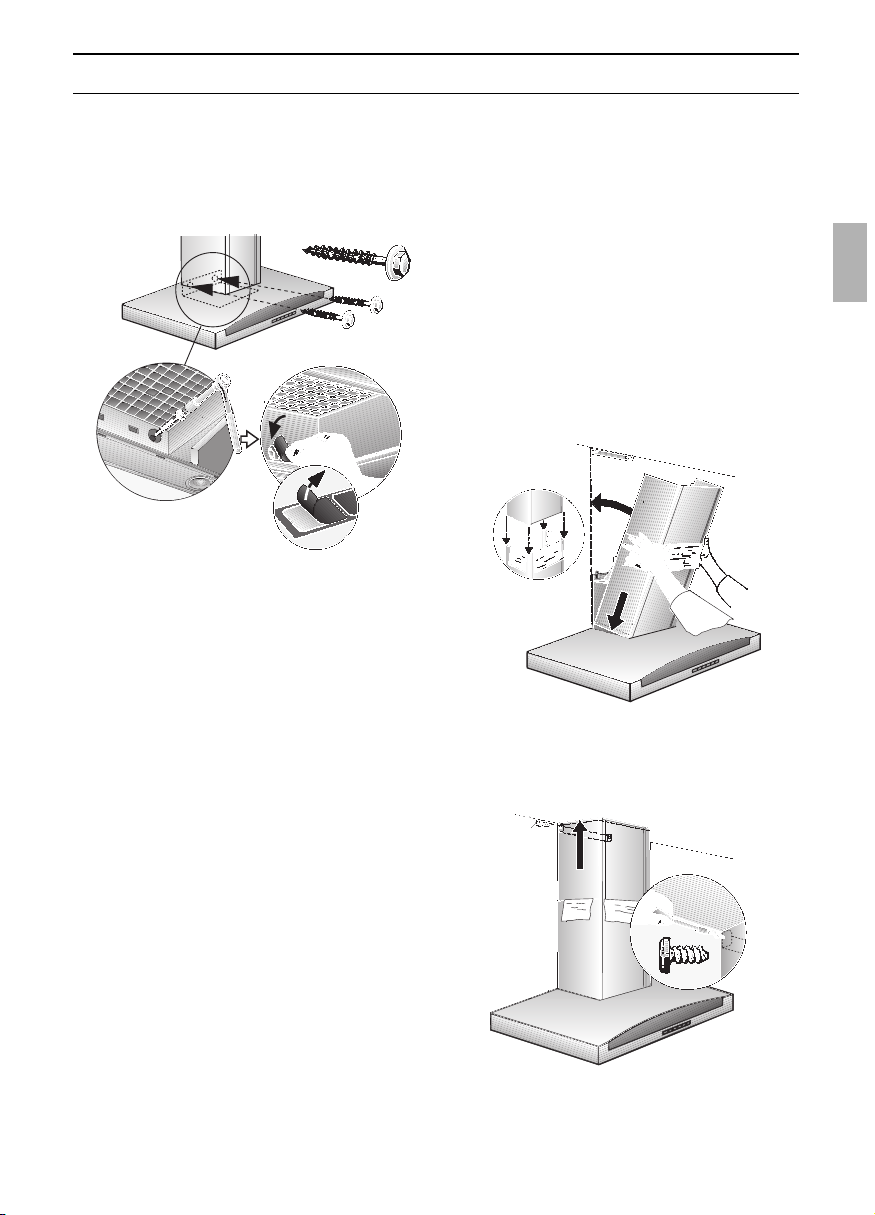

12. Die obere Kaminverblendung
(Schlitze nach unten) in die untere
Kaminverblendung einschieben.
Vermeiden Sie Kratzer beim
Ineinanderschieben, in dem Sie z. B.
die Montageschablone als Schutz über
die Kante der unteren Kaminverblen-
dung legen.
13. Die komplette Kaminverblendung
schräg einsetzen und nach hinten
schwenken.
14. Die obere Kaminverblendung vorsichtig
nach oben ausziehen und mit 2
Schrauben seitlich an den Haltewinkel
schrauben.
15. Fettfilter wieder einsetzen (siehe
Gebrauchsanleitung).
2.
1.
1.
2.
3.
07. Untere Schrauben (Sechskant-
schrauben) eindrehen.
08. Je eine Abdeckfolie über die Löcher der
2 unteren Befestigungsschrauben auf
das Schutzgitter kleben.

16
Appliance description
Operating Instructions
Operating modes
Exhaust-air mode:
❑The extractor-hood fan extracts the kit-
chen vapours and conveys them through
the grease filter into the atmosphere.
❑The grease filter absorbs the solid
particles in the kitchen vapours.
❑The kitchen is kept almost free of grease
and odours.
DWhen the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or
coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to
ensure that there is an adequate supply
of fresh air which will be needed by the
burner for combustion.
Safe operation is possible provided that the
underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).
Lighting
Light / fan
switches
Filter grille
Chimney
panelling
Operating modes
This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the air-
intake/exhaust-air wall box or by other
technical measures, such as reciprocal
interlocking, etc.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself is
no guarantee that the limiting value will not
be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the
extractor hood is used in recirculating mode
– with activated carbon filter.
Circulating-air mode:
❑An activated carbon filter must be fitted
for this operating mode (see Filters and
maintenance).
The complete installation set and
replacement filters can be obtained from
specialist outlets.
The corresponding accessory numbers
can be found at the end of these
operating instructions.
❑The extractor-hood fan extracts the
kitchen vapours which are purified in the
grease filter and activated carbon filter
and then conveyed back into the
kitchen.
❑The grease filter absorbs the grease
particles in the kitchen vapours.
❑The activated carbon filter binds the
odorous substances.
If no activated carbon filter is installed,
it is not possible to bind the odorous
substances in the cooking vapours.

17
Before using for the first time
Important notes:
❑The Instructions for Use apply to several
versions of this appliance. Accordingly,
you may find descriptions of individual
features that do not apply to your
specific appliance.
❑This extractor hood complies with all
relevant safety regulations.
Repairs should be carried out by
qualified technicians only.
Improper repairs may put the user at
considerable risk.
Do not flambé food directly under the
extractor hood.
Risk of grease filter catching fire due
!to flames.
The hotplates must always be covered
with a utensil.
Restrictions apply to the use of the
extractor hood over a solid-fuel burner
(coal, wood, etc.). (See Installation
instructions).
Gas hobs / Gas cookers
Do not use all the gas hotplates
simultaneously for a prolonged period
(max. 15 minutes) at maximum thermal
load, otherwise there is a risk of burns if the
housing surfaces are touched or a risk of
damage to the extractor hood. If the
extractor hood is situated over a gas hob,
operate the hood at maximum setting if
three or more gas hotplates are operated
simultaneously.
❑Before using your appliance for the first
time, please read these Instructions for
Use carefully. They contain important
information concerning your personal
safety as well as on use and care of the
appliance.
❑Please retain the operating and
installation instructions for a subsequent
owner.
Do not use the appliance if damaged.
The appliance is not intended for use
by young children or infirmed persons
without supervision.
Young children should be supervised to
ensure they do not play with the appliance.
If the connecting cable for this
appliance is damaged, the cable must be
replaced by the manufacturer or his
customer service or a similarly qualified
person in order to prevent serious injury to
the user.
The appliance may be connected to
the mains by a qualified technician only.
Dispose of packaging materials
properly (see Installation instructions).
This extractor hood is designed for
domestic use only.
Light bulbs must always be fitted when
the extractor hood is in use.
Defective bulbs should be replaced
immediately to prevent the remaining bulbs
from overloading.
Never operate the extractor hood
without a grease filter.
Overheated fat or oil can easily catch
fire.
If you are cooking with fat or oil, e.g. chips,
etc., never leave the cooker unattended.

18
Intensive setting:
Maximum power is obtained at the
intensive setting. It is only required for short
intervals.
❑Keep pressing the +button until a ç
appears in the display.
❑If the intensive setting is not cancelled by
hand, the fan will automatically switch
back to step }after 10 minutes.
Fan follow-on:
❑Press the button.
The fan runs for 10 minutes at the
selected setting and !is displayed.
Then the fan automatically switches off.
Lighting:
❑Briefly press the abutton to switch the
light on and off.
❑The light can be switched on at any
time, even though the fan is switched off.
❑Adjusting the brightness:
Hold down the abutton until the
desired brightness is obtained.
Switching on the light automatically, e.g.
via a timer:
❑Fan and light must be switched off.
Switching on:
Simultaneously press the – and !
buttons.
❑After approx. 3 seconds the light
switches on to acknowledge the setting.
Switching off:
Repeat the process with the light switched
on.
❑After approx. 3 seconds the light
switches off to acknowledge the setting.
Operating procedure
Acoustic signal:
❑When a button is pressed, this is verified
by an acoustic signal.
Switching off the acoustic signal:
❑Simultaneously press buttons 0and +
until a signal is emitted after approx. 3
seconds.
Switching on the acoustic signal:
❑Repeat the process.

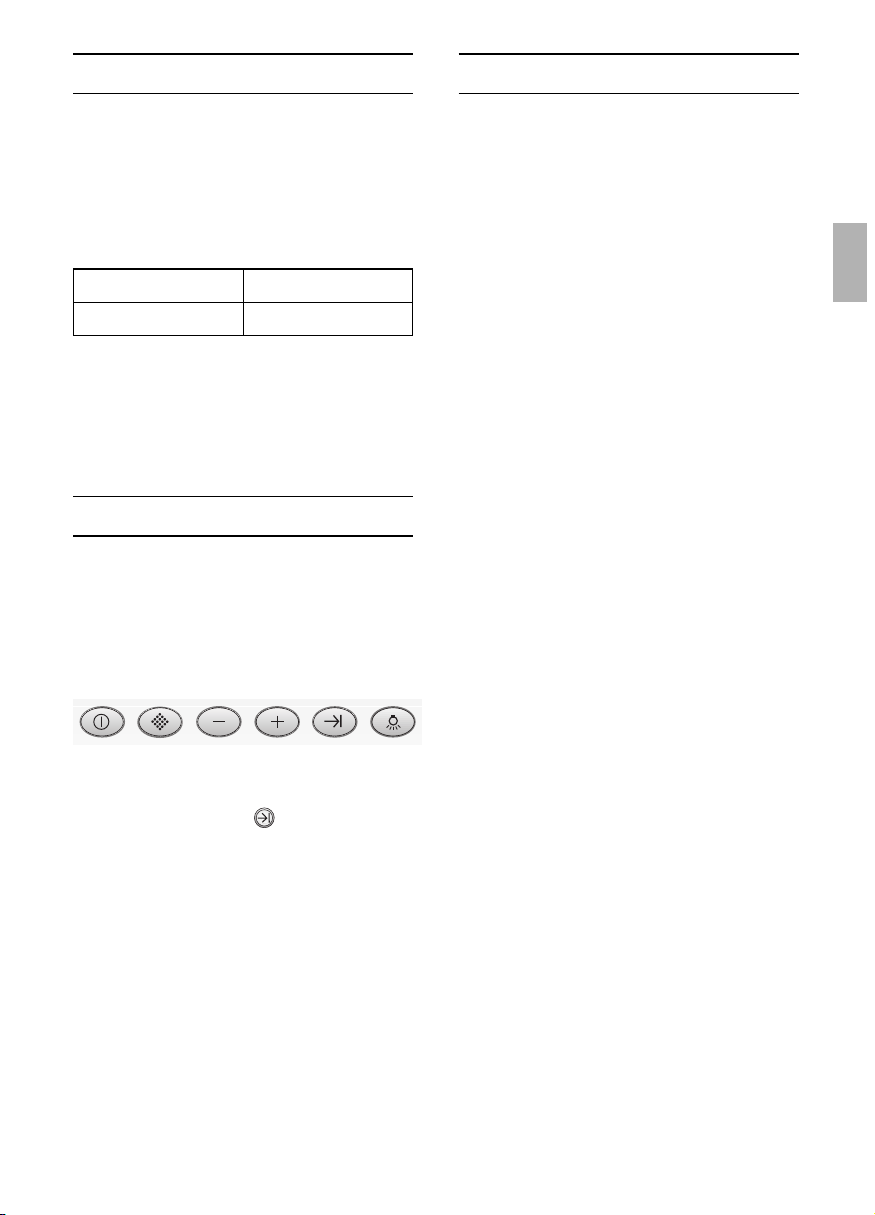

Switching the fan ON
❑Press the + button.
Setting the required fan speed:
❑Press the + button.
The fan speed is increased by one step.
❑Press the – button.
The fan speed is reduced by one step.
Switching the fan OFF:
❑Press the 0button.
The displayed {goes out shortly
afterwards.
Or:
❑Keep pressing the –button until the fan
switches off.
The displayed {goes out shortly
afterwards.
The most effective method of removing
vapours produced during cooking is to:
❑Switch the ventilator ON
as soon as you begin cooking.
❑Switch the ventilator OFF
a few minutes after you have finished
cooking.
Light
Fan OFF Reduce fan
speed
Fan ON and
increase speed
Display for fan setting
Fan follow-on
Saturation indicator

19
Grease filters:
Metal filters are used to trap the greasy
element of the vapours that develop
during cooking.
The filter mats are made from non-
combustible metal.
Caution:
As the filter becomes more and more
saturated with grease, not only does the
risk of it catching fire increase but the
efficiency of the extractor hood can also be
adversely affected.
Important:
By cleaning the metal grease filters at
appropriate intervals, the possibility of them
catching fire as a result of a build-up of heat
such as occurs when deep-fat frying or
roasting is taking place, is reduced.
Saturation indicator: U
When the grease filters reach saturation
point, an acoustic signal is sounded for 10
seconds after the fan has switched off, and
an Jappears in the display. The grease
filters should be cleaned straight away.
Cleaning the metal grease filters:
❑The filters can be cleaned in a dish-
washer. It is however possible that they
will become slightly discoloured.
Important:
Metal filters that are saturated with
grease should not be washed together
with other dishes etc.
❑When cleaning the filters by hand, soak
them in hot soapy water first of all.
Do not use aggressive, acidic or caustic
cleaners.
Then brush the filters clean, rinse them
thoroughly and leave the water to drain off.
Removing and inserting the metal grease
filters:
Warning: The halogen bulbs must be
switched off and cool.
1. Press the catch on the grease filters
inwards and fold the filters down.
Filters and maintenance
2. Clean the grease filter.
3. Insert the clean filters back into the
hood.
4. Cancel the Jin the display.
❑Press the Jbutton.

20
Saturation indicator: Ub
When the activated carbon filter reaches
saturation point, an acoustic signal is
sounded for 10 seconds after the fan has
switched off, and a J b appears in the
display. The activated carbon filter should
be replaced straight away.
Removing the filter:
Warning: The halogen bulbs must be
switched off and cool.
1. Remove the metal filters.
2. Press the catches at both sides of the
filter inwards and lift the carbon filter
down and out.
Filters and maintenance
3. Engage the catches at both sides.
4. Insert the metal grease filters (see
"Removing and inserting the metal
grease filters").
5. Cancel the Jin the display.
❑Press the Jbutton.
3. Insert the metal grease filters.
Replacing the activated carbon filter:
❑A replacement filter can be obtained
from any authorized dealer (see optional
accessories).
❑Use original filters only.
By doing so you will obtain maximum
performance from your extractor hood.
Disposing of the old activated carbon
filter:
❑There are no pollutants in the activated
carbon filters. They can therefore be
disposed of as part of your normal
domestic refuse.
Activated carbon filter:
For neutralizing odours in recirculating
mode.
Caution:
As the filter becomes more and more
saturated with grease, there is an increased
risk of fire and the function of the extractor
hood may be impaired.
Important:
Change the activated carbon filter promptly
to prevent the risk of fire from the
accumulation of heat when deep-fat frying
or roasting.
Inserting the filter:
Warning: The halogen bulbs must be
switched off and cool.
1. Remove the metal-mesh filters
(see "Removing and inserting the metal-
mesh grease filters").
2. Insert the activated carbon filter.
