NetModule NG800 User manual

1
1
2
2
3
3
4
4
5
5
6
6
A A
B B
C C
D D
©NetModuleAG.Allrightsreserved,alsoregardinganydisposal, exploitation,reproduction,editing,distribution,aswellasinthe eventofapplicationsforindustrialpropertyrights.
Material
NetModule AG
Maulbeerstrasse 10
CH-3011 Bern
Dimension
Oberflächenbeschichtung
Allgemeintoleranzen
Massstab A4
Verwendung / Bezeichnung
NG800
Installation Instruction
Fläche
N/A
Artikelnr / Zeichnungsnr Version
01
Gewicht
N/A
Gezeichnet
rk 08.02.2021
Blatt
1 / 7
jla
Geprüft
05.01.2022
Geändert
rk 05.01.2022
Phone: [phone]
Fax: [phone]
[e-mail]
www.netmodule.com

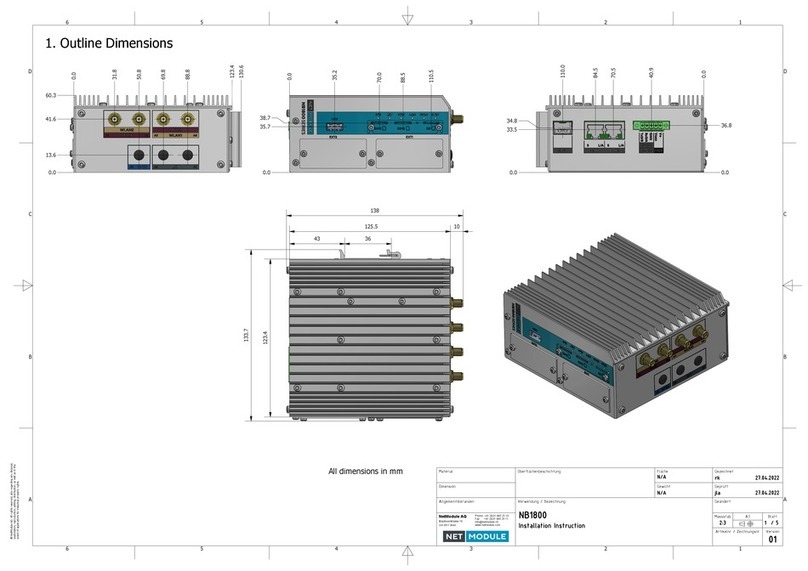

1. Outline Dimensions
