NetPeppers OFC 30 User manual
ENTSORGUNG / RECYCLE
Entsorgen Sie das Gerät und sein Zubehör nicht über den Hausmüll. Gerät
und Zubehör müssen den lokalen Vorschriften entsprechend entsorgt
werden. Weitere Informationen finden Sie unter www.stiftung-ear.de oder
www.bmlfuw.gv.at.
Do not place equipment and its accessories in the trash. Items must be
properly disposed of in accordance with local regulations.
GARANTIE / WARRANTY
NetPeppers GmbH garantiert für einen Zeitraum von 12 Monaten ab Verkaufsdatum,
dass das Produkt bei sachgemäßem Gebrauch in Übereinstimmung mit den Betriebs-
vorschriften frei von Material- und Verarbeitungsfehlern ist.
NetPeppers GmbH guarantees for a period of 12 months from date of sale that the
product, if used properly in accordance with the operating instructions is free of
material and processing errors
.
KUNDENSERVICE / CUSTOMER SERVICE:
NetPeppers GmbH
Perchastr. 8e, 82319 Starnberg Germany
Tel.: +49-89-219097300
www.netpeppers.com
WEEE Reg.-Nr. DE24330012.
Kurzanleitung
Optical Fiber Cleaver OFC 30
Quick Reference Guide
Optical Fiber Cleaver OFC 30
www.netpeppers.com
8
KONTAKT/CONTACT
www.kleintools.com
Gebrauchs-
anleitung
TONEcube und
PROBEplus
VDV500-051 &
VDV500-060
DEUTSCH
KURZANLEITUNG:
1. Behälter aus der Aufbewahrungsposition in die Arbeitsposition bringen. Ziehen Sie den
Schieber aus dem Gehäuse. Öffnen Sie die große und kleine Fixiereinheit wie unten gezeigt
2. Legen Sie die Ummantelungsseite einer gestreiften und gereinigten Faser in den
entsprechenden Faserhalter und legen Sie ihn in die dafür vorgesehene Faserführungsrille.
HINWEIS: Die gestreifte Seite der Faser sollte in der V-Nut befestigt werden. Schließen
Sie die kleine Fixiereinheit und die große Fixiereinheit ordnungsgemäß. Schieben Sie den
Schieber zur anderen Seite, um die Faser abzuschneiden
3. Öffnen Sie die große Fixiereinheit und die kleine Fixiereinheit und nehmen Sie die Faser
heraus. Berühren Sie die geschnitten Faser keinesfalls um Verunreinigungen der Faser zu
vermeiden.
ORDNUNGSGEMÄSSE NUTZUNG UND REINIGUNG
• Es muss sichergestellt sein, dass der Gummifuß und die
Faserführungsrille sauber sind (kein Staub und Faserreste).
Halten Sie die Faserkontaktflächen während der Reinigung
mit Alkoholwatte oder einem Tuch sauber
• Ändern Sie den Winkel der Klinge. Wenn die Spaltqualität
abnimmt (in der Regel nach 1000 bis 1500 Cleaver
Vorgängen). Folgen Sie den folgenden Schritten, um den
Klingenwinkel einzustellen.
A. Lösen Sie die Kompressionsschraube der Klinge
B. Klinge auf die nächste Skalennummer drehen (Insgesamt 16
Schritte auf der Klingenskala aufgedruckt)
C. Halten Sie die Seite der Klinge fest und lösen Sie die
Schraube, um die Einstellung abzuschließen
Höhe der Klinge einstellen.
A. Montieren Sie den Abwurfbehälter ab, um an die
Stellschrauben für das Klingenrad zu gelangen.
B. Bitte lösen Sie die beiden Schrauben mit einem
Sechskantschlüssel
Eigenschaften
Unterstützter Fasertyp Einzelne Glasfasern
Unterstützter Faserdurchmesser 0,25-3mm Glasfasern
Durchmesser der Beschichtung 125qm
Skala 5-25/ 10mm
Spaltwinkel 0,5’
Lebenszyklus Schneidmesser 48.000 Trennungen
Funktionsweise Halbautomatisch
Abmessungen (h x l x b) 54x58x58 mm
Gewicht 280 Gramm
Reichweite bis zu 5 km
Fasertyp Singlemode, Multimode
DEUTSCH
DEUTSCH
2 3
0,25-3mm Faser-
führungsrille
Kleine Fixiereinheit
Schieber
Sockel Gegenplatte
Gummifuß
Große Fixiereinheit
WARNUNG!
• Bitte lesen Sie dieses Handbuch vor der Inbetriebnahme sorgfältig durch.
• Bitte sammeln Sie Faserabfälle im dafür vorgesehenen Behälter, um zu verhindern,
dass sie in Haut oder Augen gelangen.
• Berühren Sie nicht die Klinge.
• Zerlegen oder schmieren Sie die Bauteile nicht.
• Bitte keinen Stößen aussetzen, um jegliche Beeinträchtigung am Gerät oder der
Schneideeinheit zu vermeiden.
• Bewahren Sie den OFC 30 an einem trockenen und sauberen Ort auf. Im optimalen Fall
im mitgelieferten Schutzgehäuse.
Kompressionsschraube
Hochstellschraube
Höhenverstellschraube
0.25-3mm fiber
guide groove
Small platen
Slider
Pedestal Striker
Rubber presser
foot
Large platen
DEUTSCH
ENGLISH
4 5
PROBLEMBEHEBUNG
Häuge Fehler:
Mögliche Probleme bei der Funktion Problembehebung
Faser kann nicht durchtrennt werden 1. Reinigen Sie die große Fixiereinheit.
2. Erhöhen Sie die Höhe der Klinge.
Die Stirnfläche ist verrundet Ersetzen Sie die große Fixiereinheit
Die Stirnfläche hat Kerben oder der
Neigungswinkel ist zu groß
Stellen Sie die Höhe der Klinge ein
Kern der Faser wird verfehlt Senken Sie die Höhe der Klinge
C. Stellen Sie die Schraube wie auf dem Bild ein, um die Höhe
der Klinge einzustellen
Ersetzen der Klinge
A. Wenn die Klingenzirkulation verwendet wird und Sie die
Spaltqualität nicht verbessern können, indem Sie den Winkel
der Klinge ändern und die Höhe des Stollens einstellen, muss
die Klingenrad ausgetauscht werden
B. Entfernen Sie die Schraube und die Dichtung der Klinge
C. Klinge zur Werkzeughalterseite drehen, dann die
Seitenflächen der Klinge halten und herausnehmen
D. Ersetzen Sie die gebrauchte Klinge durch eine neue, und
schrauben Sie die Dichtung und die Schraube an. HINWEIS:
Kommen Sie mit der Schneidfläche nicht in Berührung,
Verletzungen oder Beschädigungen an der Kling können die
Folge sein!
Specications
Appling Fiber Single fiber
Fiber Type 0,25-3mm optical fiber
Coating Diameter 125qm
Cleaved Length 5-25/ 10mm
Cleaved Angle 0,5’
Blade Life 48.000 cleaves
Mode Semiautomatic
Dimensions (HxWxD) 54x58x58 mm
Weight 280 gramm
WARNING:
• Please read this manual carefully before operating
• Please collect fiber scrap with the specified container to prevent them into skin and
eyes
• Do not touch the blade
• Do not disassemble or lubricate. Please contact with the service department of
manufacture
• Please gently to use, any bump that may affect the cutting quality
• Store the dry, clean place with the protective pouchim mitgelieferten Schutzgehäuse.
Druckschraube
ENGLISH
ENGLISH
6 7

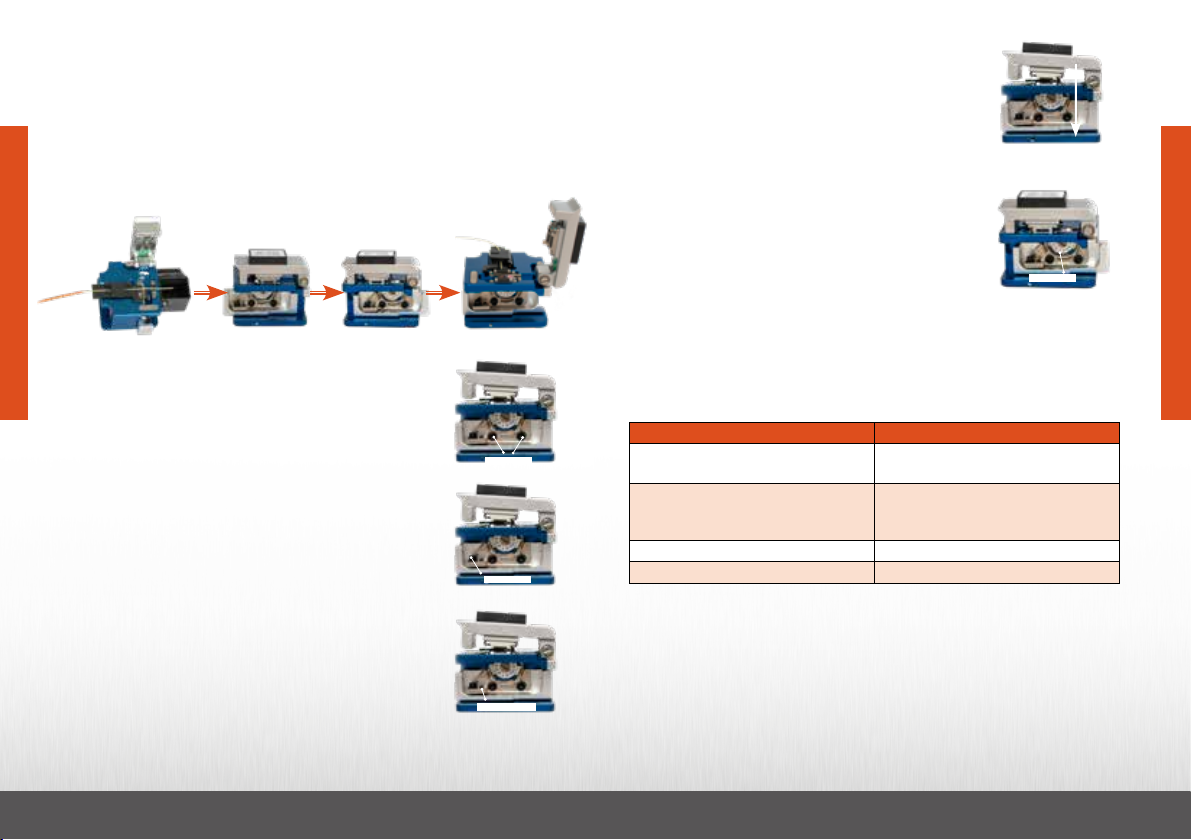

USER MANUAL
1. Put container from the storage position to the work position. Pull the slider out of cleaver.
Open the large and small plate as shown below
2. Set the cladding side of a striped and cleaned fiber into the corresponding fiber holder and
put it into the future slot NOTE: The striped side of fiber should be fixed in the V-groove.
Close the small plate and large plate orderly. Push slider to the other side to cut the fiber off
3. Open the large plate and small plate ordery, and take fiber out. Do not touch anywhere
NORMALE USE AND MAINTENANCE
• Must ensure that the rubber presser foot and the fiber guide groove
are clean (no dust and fiber debris). Keep the fiber contact surfaces
clean by using alcohol cotton or cloth during the process of cleaving
• Change the angle of blade. If cleaving quality drops ( usually cleave
1000 to 1500 times), the blade my be worn. Please follow the step
to adjust the blade angle.
A. Loosen the compression screw of blade
B. Rotate blade to the next scale number (generally there are 16 or 24
two types of blade)
C. Hold the side-face of blade and relock the screw to complete
adjustment
Adjust the height of blade
A. Please unscrew two screws as picture
B. Use hexagonal spanner to loosen
C. Adjust bolt as picture to adjust height of blade
TROUBLE REMOVAL
Cleaver common failures:
The phenomenon of failures The failure Cause and Solution
Fiber cannot be cut through 1. Clean rubber presser foot,
2. elevate the height of blade
The end face has fillet 1. Elevate the height of blade,
2. If the rubber foot abrasive wear or
aging please replace them
The end face has fillet Adjust the height of blade
Core missing Lower the height of blade
• According to the method above to adjust the cleaver, if there still have problems about
cleaving quality, please contact our service department
• If the slider does not move smoothly, rubber presser foot cannot close tightly and
striker device has obstruction problems, please contact the service department
Replace the blade
When the blade circulation is used, and you cannot improve the
cleaving quality by changing the angle of blade and adjusting the
height of stud, the bald needs to be replaces
A. Remove the screw and gasket of blade
B. Turn blade to the tool holder side, then hold side faces of
blade and take it out
C. Replace the used blade by a new one and then screw the
gasket and screw on. NOTE: DO NOT let the blade to collide
anything!
Pressure Screw
Compressions Screw
Height Fixing Screw
Heigth Adjustment Screw
