newform MINI-X 61330E User manual

61328E - 61330E
MINI-X
istruzioni
instructions
instructions de montage
Bedienungsanleitung
instrucciones

2
•Il presente manuale è parte integrante del prodotto.
•E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto.
•Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto.
•••Non disperdere resti di imballaggio nell’ambiente.
•Non creare ostacoli al passaggio dell’acqua.
•Evitare, in ogni caso, l’utilizzo di spugne metalliche o abrasive o di detergenti o prodotti abrasivi che potrebbero danneggiare
•Soprattutto nel caso di nuove installazioni, onde evitare che impurità o detriti possano giungere all’interno della rubinetteria
dando origine a problemi di funzionamento, spurgare l’impianto prima di mettere in esercizio i prodotti.
•Pulire esclusivamente con acqua e sapone. Risciacquare abbondantemente e asciugare con un panno morbido.
•Si consiglia, per una più lunga
AVVERTENZE PER L’USO E LA MANUTENZIONE
I
•Das vorliegende Handbuch ist Bestandteil des Produktes.
•Es soll im Handbereich und in perfektem Zustand während des ganzen Lebenszyklus des Produktes aufbewahrt werden.
•Es ist empfehlenswert, das vorliegende Handbuch und alle darin enthaltenen Informationen sorgfältig zu lesen, bevor das
Produkt zu montieren und anzuwenden.
•Die Montage soll von Fachpersonal unter Beachtung der gültigen Vorschriften durchgeführt werden.
•Der Hersteller lehnt jegliche Verantwortung für die unsachgemässe Verwendung des produktes ab.
•Keine Rückstände der Verpackung im haushaltsbereich unbewacht lassen.
•Die Wasserdurchgänge nicht verstopfen.
•Keine Metall- bzw. Abrasive schwammen, Reinigungsmittel und Schleifmittel verwenden, um zu vermeiden, dass die
•Vorallem, wenn es sich um neue Installationen handelt sollte man, bevor man die neuen Produkte in Betrieb nimmt, die
Anlage reinigen, um zu verhindern, dass Verunreinigungen und Ablagerungen in die Armaturen gelangen, welche
Funktionsstörungen verursachen könnten.
•Nur mit Wasser und Seife reinigen, sorgfältig ausspülen und mit einem weichen Tuch austrocknen.
•Zu einer längeren Dauer des Mischers und der Kartusche, wird es empfohlen, Untertisch-Filterhähne zu installieren.
HINWEISE FÜR DIE VERWENDUNG UND REINIGUNG
D
•This manual is an integral part of the product.
•Keep it in good conditions and at hand throughout product’s life.
•We recommend reading carefully this manual and all the instructions contained before using and installing the product.
••The manufacturer is not liable in case of use of the product with purposes other than those provided for.
•Do not leave the residues of the packaging in the home environment.
••Totally avoid using metallic or abrasive sponges and detergents or abrasive products in order not to damage the surfaces.
•Especially with new installations, in order to prevent impurities or debris penetrating into the tap and causing working
problems, purge the system before activating the mixer.
•Clean only with water and soap. Carefully rinse and dry with a soft cloth.
•
WARNINGS FOR THE USE AND MAINTENANCE
GB
•El presente manual es parte integrante del producto.
•Es necesario guardar el manual en buen estado y durante todo el ciclo de vida del producto.
•Les aconsejamos que lean con cuidado el presente manual y todas las disposiciones contenidas antes de utilizar e instalar
el producto.
••aquellas previstas.
•No tiren los restos de los embalajes al medio ambiente. No creen obstáculos de ninguna forma el pasaje de agua.
•Eviten, de todas formas, la utilización de esponjas metálicas o abrasivas o detergentes o productos abrasivos que podrían
•Sobre todo en caso de nuevas instalaciones, para evitar que impurezas o residuos puedan alcanzar el interior del grifo
causando problemas de funcionamiento, purgar la instalación antes de poner en funcionamiento el producto.
•Limpien exclusivamente con agua y jabón. Enjuaguen abundantemente y sequen con un trapo limpio.
•
ADVERTENCIAS PARA EL USO Y MANUTENCIÓN
E
•Ce manuel est une partie intégrante du produit.
•Il faut le conserver en bon état et à portée pendant tout le cycle de vie du produit.
•Nous conseillons de lire attentivement ce manuel et toutes les consignes qui s’y trouvent avant d’utiliser et d’installer le
produit.
••Le constructeur décline toute responsabilité en cas d’utilisation du produit dans des buts différents de ceux prévus.
•Ne pas abandonner les résidus de l’emballage dans l’environnement domestique.
•Ne pas faire obstacle au passage de l’eau.
•Éviter absolument d’utiliser
abîmer les surfaces.
•
causer des problèmes de fonctionnement, purger le système avant d’activer les produits.
•Nettoyer uniquement à l’eau et au savon. Rincer soigneusement et sécher avec un chiffon doux.
•On conseille, pour
de raccordement.
AVERTISSEMENTS POUR L’UTILISATION ET ENTRETIEN
F

3
DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE
REFERENZANGABEN_ DATOS DE REFERENCIA
61328E
MINI-X
Si certica che tutte le parti e i componenti contenuti in questo prodotto (L.166/2009) sono stati accuratamente
controllati e collaudati nei nostri stabilimenti.

4
DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE
REFERENZANGABEN_ DATOS DE REFERENCIA
61330E
MINI-X
Si certica che tutte le parti e i componenti contenuti in questo prodotto (L.166/2009) sono stati accuratamente
controllati e collaudati nei nostri stabilimenti.

5
PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_
INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE
Togliere la protezione in plastica del miscelatore
come indicato in gura.
Remove the plastic protection of the mixer as shown
in the gure.
Der Plastikschutz vom Mischer wegnehmen, wie es im Bild dargestellt
ist.
Quiten la protección de plástico del mezclador,
como indicado en la gura.
Enlever la protection en plastique du mitigeur ainsi
qu’indiqué dans la gure.
FASE 1
E
Fijación y conexión
mezclador
SCHRITT
1
D
Montage und Verbindung
des Mischers
PHASE 1
ÉTAPE 1
F
Fixation et connexion
mitigeur
GB
Mixer fastening
and connection
FASE 1
I
Fissaggio e connessione
miscelatore
MINI-X
ABS

6
ÉTAPE 2
F
Fixation pièces extérieures
MINI-X
Visser le bec (2) dans la partie encastrée, en
interposant le décor (1). Visser la boucle (3), insérer la
cartouche (4), visser l’embout de xation (5) et insérer
le bouchon (6). Pour une fermeture correcte de
l’embout de xation (5), on conseille d’utiliser une clé
dynamométrique avec un serrage de 12-13 Nm.
Procéder donc avec l’installation de la plaque murale
(7), monter la poignée (8) sur la cartouche (4) en la
xant avec le grain de xation (9), et mettre le
bouchon (10) de couverture.
SCHRITT
2
D
FASE 2
I
Fissaggio parti esterne Befestigung der Aussenteile
Avvitare la bocca (2) nella parte incassata
interponendo il decoro (1). Avvitare la boccola (3),
inserire la cartuccia (4), avvitare la ghiera di ssaggio
(5) ed inserire il cappuccio (6). Per una corretta
chiusura della ghiera di ssaggio (5), si consiglia di
utilizzare una chiave dinamometrica con un serraggio
di 12-13 Nm. Procedere quindi con l’installazione del
decoro (7), montare la maniglia (8) sulla cartuccia
(4) ssandola con il grano di ssaggio (9) e mettere il
tappino (10) di copertura.
Den Auslauf (2) an den UP Teil schrauben, indem man
die Dekorplatte (1) dazwischen legt. Die Buchse (3)
anschrauben, die Kartusche (4) einführen und die
Nutmutter (5) anschrauben, und die Kappe (6)
einführen. Zu einem korrekten Schluss der Nutmutter
(5), wird es empfohlen, einen Dynamometerschlüssel
mit Spannung von 12-13 Nm. zu verwenden. Danach
die Dekorplatte (7) installieren, den Griff (8) auf die
Kartusche (4) montieren, indem man diesen mit dem
Besfestigungsdübel (9) befestigt; die Kappe (10) dazu
legen.
FASE 2
E
PHASE 2
GB
Fastening external parts Fijación partes exteriores
Switch the spout (2) in the concealed part interposing
the plate (1). Screw the bush (3), insert the cartridge
(4), screw the fastening ring-nut (5) and insert the cap
(6). For a correct xing of the fastening ring- nut (5),
we recommend to use a dynamometric wrench with a
torque of 12-13 Nm. Then proceed with installation of
decor plate (7), assemble the handle (8) on the
cartridge (4) secure with the xing screw (9) and put
the cover cap (10).
Roscar el caño (2) en la parte encastre,
interponiendo el embellecedor (1). Atornillar el
casquillo (3), insertar el cartucho (4), aprietar la
tuerca de bloqueo (5) y insertar la tapita (6). Para un
correcto cierre de la tuerca de bloqueo (5), se
recomienda utilizar una llave dinamómetrica con una
torsión de 12-13 Nm. Proceder con la instalación del
embellecedor (7), instalar la maneta (8) sobre el
cartucho (4) con el grano (9) y poner la tapa (10) de
cobertura.
PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_
INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE

7
I
INTERVENTI DI MANUTENZIONE
MAINTENANCE
F
INTERVENTIONS D’ENTRETIEN
E
MANTENIMIENTO
D
INSTANDHALTUNG
GB
MINI-X

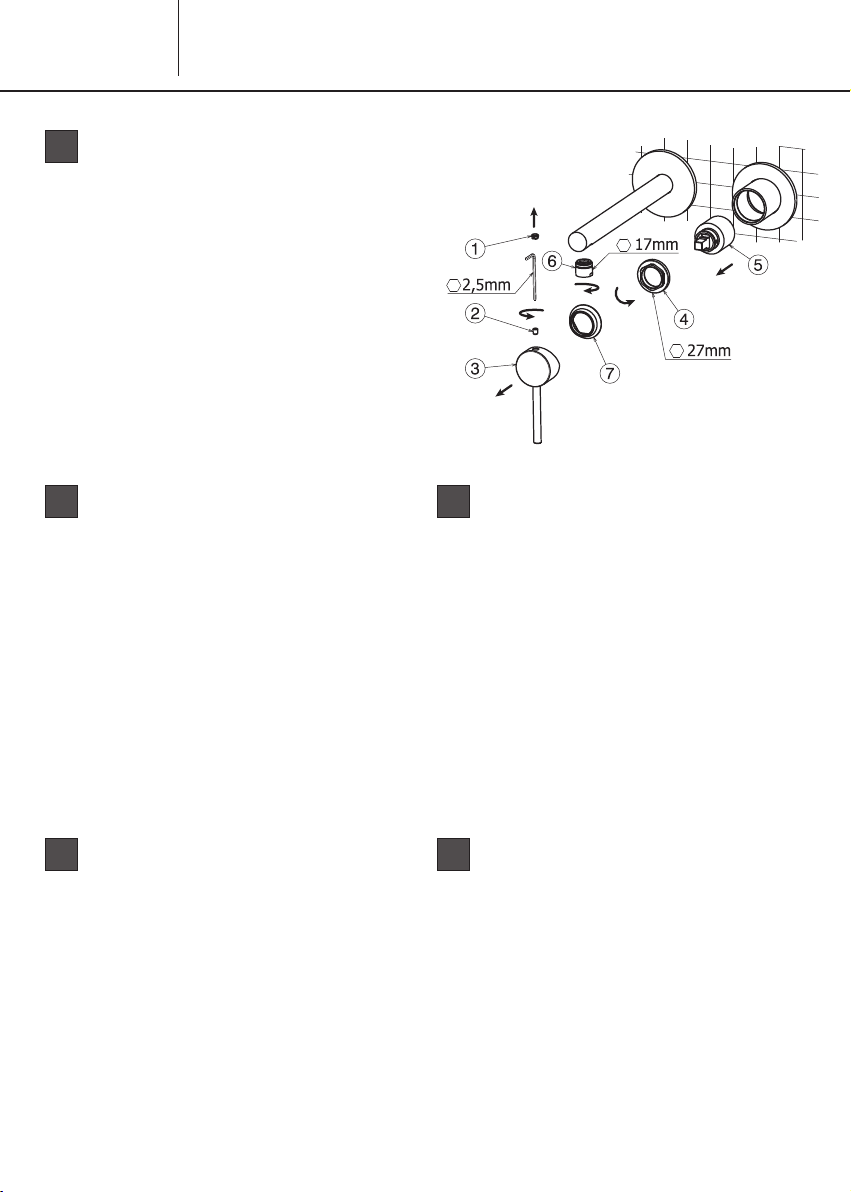

INTERVENTI DI MANUTENZIONE_ MAINTENANCE_ INTERVENTIONS D’ENTRETIEN
INSTANDHALTUNG_ MANTENIMIENTO
SOSTITUZIONE DELLA CARTUCCIA
Togliere il tappino (1), svitare la vite ssaggio (2) e
estrarre la maniglia (3). Togliere il cappuccio (7),
svitare la ghiera di ssaggio (4) e togliere la cartuccia
(5).
PULIZIA DEL FILTRO AERATORE
Svitare il ltro aeratore (6) e sofarlo per eliminare
eventuali residui di sporco. Si consiglia di pulire dopo il
primo utilizzo e di ripetere periodicamente tale
operazione onde evitare riduzioni di portata.
MANTENIMENTO
Si raccomanda inoltre di eseguire la pulizia dei rubinet-
ti esclusivamente con acqua e sapone, evitando
l’impiego di detersivi abrasivi (in polvere o liquidi),
spugne abrasive o altri prodotti contenenti alcool,
acidi od altre sostanze aggressive. La Newform s.p.a.
non risponderà dei danni causati dall’inosservanza di
tali regole.
CARTRIDGE REPLACEMENT
Remove the plug (1), unscrew the fastening screw (2)
and remove the handle (3). Remove the cap (7),
unscrew the fastening ring nut (4) and remove the
cartridge (5).
AERATOR FILTER CLEANING
Unscrew the aerator lter (6) and blow into it to remove
any dirt residues. We recommend cleaning after the
rst use and periodically repeating this operation in
order to avoid ow rate reductions.
MAINTENANCE
In addition we recommend cleaning the taps exclusi-
vely with water and soap, avoiding using abrasive
detergents (in powder or liquid), abrasive sponges or
other products containing alcohol, acids or other
aggressive substances.Newform s.p.a. will not respond
to any damages caused by failure to observe the
above rules.
REMPLACEMENT CARTOUCHE
Enlever le bouchon (1), dévisser la vis de xation (2) et
extraire la poignée (3). Enlever le bouchon (7),
dévisser la virole de xation (4) et enlever la cartouche
(5).
NETTOYAGE DU FILTRE AERATEUR
Dévisser le ltre aérateur (6) et le soufer pour éliminer
les éventuels résidus de saleté. On conseille de
nettoyer après le premier emploi et de répéter périod-
iquement cette opération an d’éviter des réductions
de débit.
ENTRETIEN
On recommande en plus d’effectuer le nettoyage des
robinets exclusivement avec de l’eau et du savon,
évitant l’emploi de détergents abrasifs (en poudre ou
liquides), d’éponges abrasives ou d’autres produits
contenant de l’alcool, des acides ou d’autres substan-
ces agressives. La Maison Newform s.p.a. ne répond
pas des dommages causés par l’inobservation de ces
règles.
WECHSEL DER KARTUSCHE
Den Stopfen (1) entfernen, die Befestigungsschraube
(2) abschrauben und den Handgriff (3) herausneh-
men. Die Kappe (7) entfernen, den Befestigungsring
(4) abschrauben und die Kartusche (5) entfernen.
REINIGUNG DES LUFTFILTERS
Den Luftlter (6) herausschrauben und ihn blasen, um
die evtl. Rückstände von Verschmutzung zu entfernen.
Es ist ratsam, den Filter nach dem ersten Einsatz zu
reinigen und danach die Reinigungsoperationen
regelmäßig durchzuführen, um eine Minderung der
Strömung zu vermeiden.
INSTANDSETZUNG
Es ist überdies ratsam, die Hähne nur mit Wasser und
Seife zu reinigen, und keine abrasive Reinigungsmittel
(in Pulver bzw. Flüssigkeit), schleifende Schwämme
oder weitere Produkte, die Alkohol, Säuren oder
aggressive Stoffe enthalten, zu verwenden. Die Firma
Newform S.p.A. haftet nicht für Schäden, die durch
Nichtbeachtung solcher Vorschriften verursacht
werden.
REEMPLAZO DEL CARTUCHO
Quiten el tapón (1), destornillen el tornillo de jación
(2) y extraigan la maneta (3). Quiten la tapita (7),
destornillen la virola de jación (4) y remuevan el
cartucho (5).
LIMPIEZA DEL FILTRO AIREADOR
Destornillen el ltro aireador (6) y soplen en ello para
eliminar los eventuales residuos de suciedad. Les
acon-sejamos que limpien el ltro después de la
primera utilización y que repitan periódicamente la
operación para evitar una reducción del caudal.
MANTENIMIENTO
Les recomendamos, además, que limpien los grifos
utilizan-do exclusivamente agua y jabón, evitando el
empleo de detergentes abrasivos (en polvo o
líquidos), esponjas abrasi-vas u otros productos que
contienen alcohol, ácidos u otras sustancias
agresivas. La Newform s.p.a. no responderà de los
daños causados por el incumplimiento de tales
reglas.

8
61328E - 61330E
MINI-X
1
2
3
4
5
6
7
8
17350
10698
15652
25227
14720
17322
20030
20048
996
10 25228
RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO

9
PORTATE_ FLOW RATES_ DÉBITS_WASSERSTRÖMUNGEN_CAUDALES_
0
5,52
7,63
9,30
10,68
11,93
27852 + 61328E
27852 + 61330E
MINI-X
0
5
10
15
012345
pressione
pressure
pression
Druck
presión
(bar)
portata
flow rate
débit
Wasserströmung
caudal
(l/min)

10
NOTE

SMALTIMENTO DELL’IMBALLAGGIO
I
ENTSORGUNG DER VERPACKUNG
D
PACKAGING DISPOSAL
GB
ÉLIMINATION DE L’EMBALLAGE
F
ELIMINACIÓN DEL EMBALAJE
E
Non disperdere gli imballaggi o parti di essi nell’ambiente.
Vi invitiamo a separare i diversi materiali dell’imballaggio in base ai simboli della raccolta differenziata, per effettuare in modo
corretto il riciclo e il recupero.
SMALTIMENTO DEI COMPONENTI A FINE VITA
Non disperdere nell’ambiente l’articolo o i suoi componenti.
-
Don’t dispose the packaging or parts of it in the environment.
Plastic bags in particular can be source of asphyxia for children.
Please, separate the different packaging materials according to the symbols of the waste sorting, in order to carry out correctly the
recycle and the recovery.
DISPOSAL OF THE EOL COMPONENTS
Don’t dispose the article and its components in the environment.
Please observe the instructions,where present,for the correct separation of the materials and their related separate waste collection.
with household waste but destined to a waste collection center for electrical and electronic appliances (WEEE).
Ne disperser pas l’emballage ou ces parties dans l’environnement.
Les sacs en plastique, en particulier, peuvent être une source d’asphyxie chez les enfants.
Nous vous invitons à séparer les différents matériaux d’emballage selon les symboles du tri sélectif pour effectuer le recyclage et la
récupération correctement.
ÉLIMINATION DES COMPOSANTS EN FIN DE VIE
Ne disperser pas l’article ou ses composants dans l’environnement.
Nous vous prions d’observer les instructions, si présentes, pour la séparation correcte des matériaux et la différenciation relative
des déchets.
avec les déchets ménagers, mais doit être envoyée à un centre de collecte des déchets d’équipements électriques et électron-
iques (DEEE).
Die Verpackungsmaterialien und Teile dieser müssen umweltgerecht entsorgt werden.
Insbesondere Plastiktüten stellen eine Gefahr für Kinder dar, da sie daran ersticken können.
Wir bitten Sie, die unterschiedlichen Verpackungsmaterialien entsprechend der Symbole der Abfalltrennung zu sortieren, um
Recycling und Verwertung korrekt durchzuführen.
ENTSORGUNG DER BESTANDTEILE AM ENDER DER LEBENSDAUER
Die Produkte und deren Bestandteile müssen umweltgerecht entsorgt werden.
Wir bitten Sie die gegebenenfalls vorhandenen Anweisungen für die korrekte Trennung von Materialien und die entsprechende
Differenzierung von Abfallprodukten zu befolgen.
Eine besondere Aufmerksamkeit muss den Bestandteilen mit einem Symbol des gekreuzten Behälters gewidmet werden, die nicht
mit dem Hausmüll entsorgt werden dürfen,sondern für ein Sammelzentrum für Elektro- und Elektronik-Altgeräte (WEEE) bestimmt sind.
No esparcen los embalajes o partes de ellos en el medio ambiente.
Les invitamos a separar los diferentes materiales del embalaje según los símbolos de la recogida selectiva para efectuar de manera
correcta el reciclaje y la recuperación.
ELIMINACIÓN DE LOS COMPONENTES A FINAL DE SU VIDA ÚTIL
No diseminen en el medio ambiente el artículo o sus componentes.
Les rogamos que sigan las instrucciones, si las hay, para la correcta separación de los materiales y la consecuente diferenciación
de los residuos.
Pongan un cuidado particular en las partes contraseñadas por el cubo tachado que no tienen que ser eliminadas junto a los
residuos domésticos, sino entregadas a un centro de recogida para los residuos de aparatos eléctricos o electrónicos (RAEE).

IS0152/1
NEWFORM S.p.A.
via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy
Tel. [phone] (r.a.) Fax Amministrativo +39/0163458983 – Fax Commerciale +39/0163459745
www.newform.it [e-mail]
