Nexans N-Comfort thermostat type CEF-001
Installation instructions / Installasjonsveiledning / Installationsanvisningar
English
Norsk
Svensk
PRODUCT DESCRIPTION
N-Comfort CEF-001 is an electronic thermostat for controlling electrical
heating cables. The thermostat is equipped with both an integrated room
sensor and an external floor sensor. The thermostat shall be mounted in a
standard junction box. The floor sensor can be manually adjusted to break
the circuit between 25 – 35 °C to prevent overheating.
TECHNICAL DATA
Rated Voltage: 230 VAC, 50 Hz
Max. load: 3600 W, 16 A
IP class: IP 21
Temperature scale: +5 to +37 °C
Accuracy: 0.4 °C
Max. circuit breaker size: 16 A
Length of floor sensor: 3 m
Max. No. of heating cables: 3
On/off-switch: Two pole
Floor sensor cut-off temperature: Adjustable, 25 – 35 °C
Norms/standards: IEC 60730-1 and IEC 60730-2-9
EMC Directive 89/336
The device is class II (double insulated) and CE-marked. For indoor use only.
The Thermostat is compatible with ELKO and ELJO boxes and frames.
BEFORE INSTALLING THE THERMOSTAT
Determine whether the heated floor shall be controlled by using the room
or floor sensor. For guidance, see table 1. The thermostat is delivered with
floor sensor as standard setting. Changing of sensor setting is described in
section 2.
The thermostat should be positioned approx. 1.6 m above the floor. If the
room sensor is used, the thermostat must be positioned so that air freely can
flow through the thermostat chassis. Avoid placing the thermostat in places
where it will be exposed to direct sunlight or draught. Make sure that the
heating cable’s cold lead reaches the planned position of the thermostat.
For installation with floor sensor set active: Start by following the instructions
in section 1.
For installation with room sensor set active: Proceed directly to section 2.
IMPORTANT: The thermostat shall be installed by an approved electrician
in accordance with the National Electric Code. Normally, all heating cable
circuits shall have a 30 mA ground fault circuit interrupter installed.
IMPORTANT: Before installing the thermostat, the power circuit must
be disconnected on both phases (or phase and neutral). This is done by
switching off or unscrewing the circuit breaker(s). Verify with a voltmeter that
the circuit is completely disconnected by measuring both phase – phase
(neutral) and both phases – ground.
See table 1
1. INSTALLATION OF THE FLOOR SENSOR
1.1 The floor sensor shall be positioned centered between two heating
cable strings in the floor before pouring cocrete or screed. It is
recommended to install the sensor in a flexible conduit. The conduit
should cover the full sensor length. Seal off the conduit in the floor end
to prevent concrete or screed from entering. It is recommended to
position the conduit as close to the floor surface as possible (fig. 1)
1.2 Feed the sensor into the conduit so that the sensor is positioned near
the
end of the conduit in the floor.
1.3 Proceed to section 2.
2. INSTALLATION OF THE THERMOSTAT
2.1 Verify that the supplying circuit is completely disconnected.
2.2 If the heating cables are installed in a wet room (for example bathroom),
the thermostat shall be placed outside the room. For dry rooms, the
thermostat can preferably be placed inside the room. If the heating
cables shall be controlled by using the room sensor, the thermostat must
be placed innside the room.
2.3 Open the thermostat by removing the front cover and the frame. Use a
small screwdriver (fig. 2).
2.4 Choose sensor by placing the jumper in the correct position as
applicable (fig 3).
2.5 Connect the heating cable to the connectors 2 and 4 (fig. 4)
2.6 Connect the power supply (L1/L2 or L1/N) to the connectors 1 and 3
(fig. 4)
2.7 Connect the heating cable’s earth conductor and the building’s earth to
connector 7. NB. Heating cables shall always be connected to earth.
(fig. 4).
2.8 If the floor sensor shall be used, It shall be connected to the connectors
5 og 6 (fig. 4)
2.9 Put the thermostat in place in the junction box and fasten it by using
mounting screws.
2.10 Put the frame and the front cover in place, and attach by applying a
light pressure until a ”click” is heard.
2.11 The thermostat is now ready for use
PRODUKTBESKRIVELSE
N-Comfort CEF-001 er en elektronisk termostat for styring av elektriske
varmekabler. Termostaten er utstyrt med både integrert romsensor og en
ekstern gulvsensor. Termostaten skal monteres i en standard veggboks
eller med påveggskappe. Gulvsensoren kan manuelt stilles inn med
avbruddstemperatur 25 – 35 °C.
TEKNISKE DATA
Spenning: 230 VAC, 50 Hz
Maks. belastning: 3600 W, 16 A
IP klasse: IP 21
Temperaturskala: +5 til +37 °C
Nøyaktighet: 0,4 °C
Maks sikringsstørrelse: 16 A
PRODUKTBESKRIVNING
N-Comfort CEF-001 är en elektronisk termostat för kontroll av elektriska
värmekablar. Termostaten är försedd med både inbyggd rumsensor och en
extern golvsensor. Termostaten ska monteras i en väggdosa av standardtyp
eller med ett väggmonterat hölje. Golvsensorn kan manuellt ställas in med
bryttemperatur på 25–35 °C.
TEKNISKA DATA
Spänning: 230 VAC, 50 Hz
Maxbelastning: 3600 W, 16 A
IP-klass: IP 21
Temperaturintervall: +5 till +37 °C
Noggrannhet: 0,4 °C
Max säkringsstorlek: 16 A
Längd golvsensor: 3 m
Max antal värmekablar: 3
Av/på-brytare: Tvåpolig
Bryttemperatur: Justerbar, 25–35 °C
Normer/standarder: IEC 60730-1 och IEC 60730-2-9
EMC Directive 89/336
Enheten är Klass II- (dubbelisolerad) och CE-märkt. Endast avsedd för
inomhusbruk.
Termostaten är kompatibel med ELKO- och ELJO-dosor och ramar.
FÖRE INSTALLATIONEN
Bestäm om värmegolvet ska kontrolleras med hjälp av rum- eller golvsensor.
Instruktioner finns i tabell 1. Termostaten levereras med golvsensor som
standardinställning.
Termostaten placeras ungefär 1,6 m över golvet. Om temperaturen ska
regleras med hjälp av rumsensorn måste termostaten placeras så att luft fritt
kan strömma genom den. Undvik att placera termostaten på platser där den
kommer att utsättas för direkt solljus eller drag. Kontrollera att värmekabelns
anslutningsände når fram till den plats där du vill placera termostaten.
För installation med golvsensor: Börja med att följa instruktionerna i avsnitt 1
För installation med rumsensor: Gå direkt till avsnitt 2.
VIKTIGT: Termostaten ska installeras av en auktoriserad elektriker i enlighet
med kraven i gällande nationella bestämmelser och föreskrifter. Alle elkretsar
till värmekablar ska ha en föransluten jordfelsbrytare med utlösningsström
på max 30 mA.
VIKTIGT: Innan installationsarbetet påbörjas ska den aktuella kretsen brytas
på båda faser genom att säkringen bryts/skruvas ut. Kontrollera med hjälp
av en voltmeter att kretsen är helt spänningslös – även mot jord.
Se Tabell 1
1. INSTALLATION AV GOLVSENSORN
1.1 Golvsensorn ska placeras mitt mellan två värmekabelsträngar i golvet
innan stöpningsarbetet påbörjas. Det rekommenderas att sensorn
installeras i ett flexibelt elrör som placeras i själva golvet och dras ända
upp till väggdosan. Rörets ände tätas med tejp för att förhindra
gjutmassa från att tränga in. Det rekommenderas att röret placeras så
nära golvytan som möjligt (bild 1)
1.2 För in sensorn i röret så att den hamnar i slutet av elröret i golvet.
1.3 Gå vidare till avsnitt 2.
2. INSTALLATION AV TERMOSTATEN
2.1 Kontrollera att den aktuella kretsen är spänningslös.
2.2 Om termostaten ska styra värmekablar i våtrum (till exempel badrum) ska
termostaten placeras utanför rummet. För torra rum kan termostaten
placeras i rummet. Om kablarna ska regleras med hjälp av rumsensorn
ska termostaten placeras inne i det aktuella rummet.
2.3 Öppna termostaten genom att ta av frontkåpan. Använd en liten
skruvmejsel(bild 2).
2.4 Välj sensor genom att sätta omkopplaren i önskad position (bild 3).
2.5 Anslut värmekabeln till klämmorna 2 och 4 (bild 4)
2.6 Anslut strömtillförseln (L1/L2 eller L1/N) till klämmorna 1 och 3 (bild 4)
2.7 Anslut värmekabelns jordledare och anläggningens jord till klämma 7
(bild 4).
2.8 Vid användning av golvsensor ansluts denna till klämmorna 5 och 6
(bild 4).
2.9 Placera termostaten i väggkåpan och fäst den med hjälp av
monteringsskruvarna.
2.10Sätt frontkåpan på plats och fäst den genom att trycka den lätt mot
termostaten tills den klickar på plats.
2.11Termostaten är nu färdig att använda.
Lengde gulvsensor: 3 m
Maks antall varmekabler: 3
Av/på-bryter: Topolet
Avbruddstemperatur: Justerbar, 25 – 35 °C
Normer/standarder: IEC 60730-1 og IEC 60730-2-9
EMC Directive 89/336
Apparatet er klasse II (dobbeltisolert) og CE-merket. Kun beregnet for
innendørs bruk.
Termostaten er kompatibel med ELKO og ELJO bokser og rammer
FØR INSTALLASJON
Bestem om varmegulvet skal styres ved hjelp av rom- eller gulvsensor. For
veiledning, se tabell 1. Termostaten blir levert med gulvsensor som standard
innstilling.
Termostaten plasseres i en høyde av ca. 1,6 m over gulvet. Hvis
temperaturen skal styres med romsensoren, må termostaten plasseres slik at
luft fritt kan strømme gjennom den. Unngå å plassere termostaten på steder
der den vil være utsatt for direkte sollys eller trekk. Sjekk at varmekabelens
tilkoblingsende når frem til der termostaten er tenkt plassert.
For installasjon med gulvsensor: Start med å følge instruksjonene i seksjon 1
For installasjon med romsensor: Gå direkte til seksjon 2.
VIKTIG: Termostaten skal installeres av godkjent elektriker i henhold til
kravene i gjeldende utgave av NEK 400. Alle varmekabelkurser skal ha
forankoblet jordfeilbryter med maks. utløsestrøm 30 mA.
VIKTIG: Før installasjonsarbeidet startes skal den aktuelle kursen brytes på
begge faser ved å slå av / skru ut sikringen. Verifiser med et voltmeter at
kursen er helt spenningsløs –også mot jord.
Se Tabell 1
1. INSTALLASJON AV GULVFØLEREN
1.1 Gulvsensoren skal posisjoneres sentrert mellom to varmekabelstrenger i
gulvet før støpearbeidet starter. Det anbefales å installere sensoren i et
fleksibelt el-rør som legges i selve gulvet og trekkes helt opp til
veggboksen. Røret skal tettes ienden med tape for å unngå at
støpemasse trenger inn. Det anbefales at røret plasseres så nær
gulvoverflaten som mulig (fig. 1)
1.2 Stikk sensoren inn i røret slik at den ender opp nær enden på el-røret i
gulvet.
1.3 Gå videre til seksjon 2.
2. INSTALLASJON AV TERMOSTATEN
2.1 Verifiser at den aktuelle kursen er spenningsløs.
2.2 Dersom termostaten skal styre varmekabler i våtrom (for eksempel
baderom) skal termostaten plasseres på utsiden av rommet. For tørre
rom, kan termostaten plasseres i rommet. Dersom kablene skal styres
ved hjelp av romsensoren, skal termostaten plasseres inne i det aktuelle
rommet.
2.3 Åpne termostaten ved å ta av frontdekselet og rammen. Bruk en liten
skrutrekker (fig. 2).
2.4 Velg sensor ved å sette jumperen i riktig posisjon (fig 3).
2.5 Koble varmekabelen til klemmene 2 og 4 (fig. 4)
2.6 Koble strømtilførselen (L1/L2 eller L1/N) til klemmene 1 og 3 (fig. 4)
2.7 Koble varmekabelens jordleder og anleggets jord til klemme 7 (fig. 4).
2.8 Dersom gulvsensor skal benyttes, kobles denne til klemmene 5 og 6
(fig. 4)
2.9 Sett termostaten på plass i veggboksen/påveggskappen og fest den
med monteringsskruene.
2.10Sett rammen og frontdekselet på plass, og fest det ved å presse det lett
mot termostaten til det klikker på plass.
2.11Termostaten er nå klar til bruk

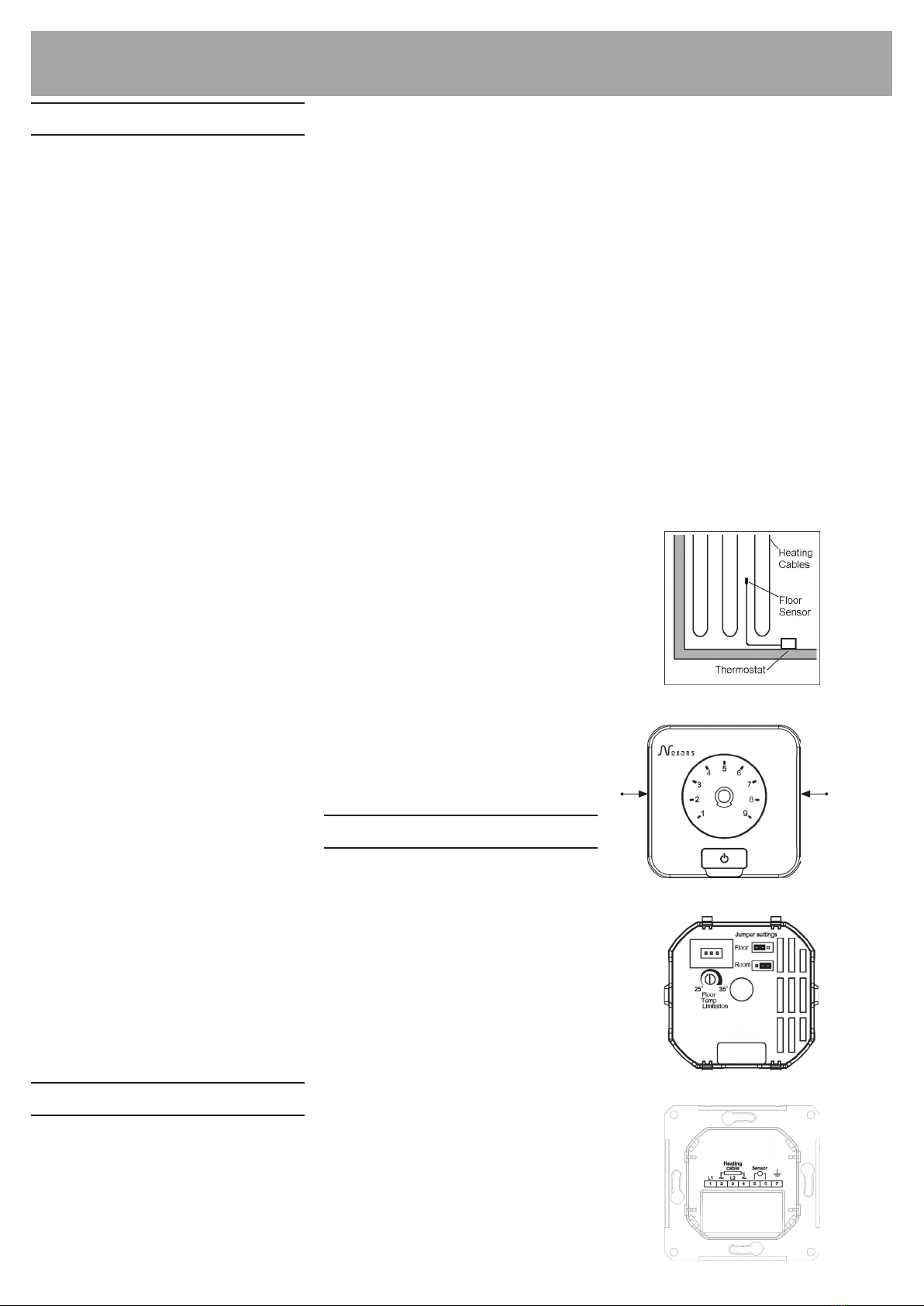

Fig. 1: Positioning of the floor sensor/Fig. 1: Plassering av gulvsensor/
Bild 1: Placering av golvsensor
Fig. 3: Choosing the sensor/Fig. 3: Valg av sensor/Bild 3: Val av sensor
Fig. 4: Thermostat connections/Fig. 4: Tilkobling/Bild 4: Anslutning
Fig. 2: Detaching the frame and front cover/Fig. 2: Fjerning av frontdeksel
og ramme/Bild 2: Avlägsnande av frontkåpa och ram
Use a small
screwdriver
Bruk et lite
skrujern
Använd en liten
skruvmejsel

Nexans N-Comfort thermostat type CEF-001
Product description and user manual / Produktbeskrivelse og bruksanvisning / Produktbeskrivning och bruksanvisning
English Norsk Svensk
PRODUCT DESCRIPTION
N-Comfort CEF-01 is a thermostat for regulation of underfloor electric
heating cables, temperature range within +5 to +37 °C. The thermostat
regulates the temperature within the room automatically according to the set
value by the user.
CEF-01 got a built-in room sensor and is delivered with an external sensor
which is to be placed in the floor (embedded). The thermostat can regulate
the temperature based on the floor sensor or the room sensor.
Sensor type (regulation method) can be changed by setting the jumper
behind the front cover. Value for limit temperature (floor sensor) can also
be set behind the front cover. Please see installation instructions for further
information about how to set limit temperature and changing sensor type.
From the factory the thermostat is set to regulate temperature based on the
floor sensor.
If the indication lamp is lit (red) beside the display, it means the heating
cables are ON, producing heat, this lamp will otherwise have a green colour.
The thermostat is turned ON / OFF by pressing this button:
Setting of temperature is done by turning the set-wheel between 1 and 9,
where 9 is maximum temperature and 1 is lowest temperature. At first time
use it can be wise to start with a set value of 5, in this way you can quickly
find your optimal set value. Remember that heating the floor might take
some time, dependent of the floor construction.
2. TECHNICAL DATA
Voltage 230 V~
Own consumption 1 W
Maximum load 16A (approx. 3600W)
Switch (ON/OFF) 2-poled 16A
Temperature range +5 °C to +37 °C
(+41 °F to +99 °F)
Accuracy 0,4 °C
Dimensions 84 x 84 x 54 mm
Encapsulation IP 21
Length floor sensor cable 3 m
Cross section area, connecting wires 0,5 mm² - 2,5 mm²
Max. number of heating cables 3
The thermostat is maintenance free.
3. PRODUCT WARRANTY
Nexans Norway AS offers a 2 year warranty on defects in material and
workmanship in the sold product, under proper and normal use and service.
In case of a defect, Nexans Norway AS will repair or replace the product.
The warranty does not extend to defects caused by a faulty installation or
improper use.
Nexans Norway AS must be given written notice of any defect within 30 days
after the defect was discovered. A detailed description of the defect must
accompany the claim in order for the warranty to be valid.
* Required by some parquet/laminate suppliers. * Kreves av noen leverandører av parkett/laminat. * Krävs av vissa leverantörer av parkett/laminat.
PRODUKTBESKRIVELSE
Termostat for regulering av elektriske varmekabler i gulv. Temperaturområde
fra +5 til +37 °C. Termostaten styrer temperaturen i rommet automatisk i
henhold til innstilt verdi.
CEF-01 leveres med innebygd romtemperatursensor og ekstern
temperatursensor for gulv. Temperaturen kan styres etter gulvsensor eller
romsensor. Ved bruk av gulvsensor settes maksimalverdien (også kalt
avbruddstemperaturen) bak frontdekselt, se installasjonsveiledningen for
nærmere detaljer.
Fra fabrikk er termostaten satt til å styre etter gulvsensoren. Ønsker man å
endre sensorinnstillinger, gjøres dette bak frontdekslet på termostaten, se
installasjonsveiledningen.
Hvis indikatorlampen ved display’et lyser rødt er varmekablene i drift
(produserer varme), denne lampen lyser ellers grønt.
Termostaten slås av og på ved hjelp av AV/PÅ knappen:
Innstilling av temperatur gjøres ved å dreie/sette innstillingshjulet mellom1
og 9, hvor 9 er maksimal temperatur og 1 er laveste temperatur. Ved første
gangs bruk kan det være greit å starte med innstilling 5 for raskest å finne
ideell innstilling for ditt rom. Husk at avhengig av gulvkonstruksjon vil det
kunne ta noe tid å få varmet opp gulvet.
2. TEKNISKE DATA
Spenning 230 V~
Eget forbruk 1 W
Maks. last 16A (3600W)
Bryter (AV/PÅ) 2-polig 16A
Temperaturområde +5 til +37 °C
(+41 °F til +99 °F)
Nøyaktighet 0,4 °C
Dimensjon 84 x 84 x 54 mm
Kapsling - IP klasse IP 21
Lengde gulvsensor 3 m
Tilledertverrsnitt 0,5 mm² - 2,5 mm²
Maks antall varmekabler 3
Termostaten er vedlikeholdsfri.
3. PRODUKT GARANTI
Produktgarantien er gyldig i 2 år og gjelder mot produksjonsfeil. Det
forutsettes at produktet er installert og brukt riktig. I tilfelle produksjonsfeil vil
Nexans Norway AS reparere eller levere et nytt produkt.
Nexans Norway AS skal gis skriftlig beskjed innen 30 dager etter at feilen/
defekten var oppdaget. En detaljert beskrivelse av feilen skal medfølge kravet
for at garantien skal være gyldig.
PRODUKTBESKRIVNING
Termostat för reglering av elektriska värmekablar i golv. Temperaturområde
från +5 till +37 °C. Termostaten styr automatiskt temperaturen i rummet
enligt inställd temperatur.
CEF-01 levereras med en inbyggd rumtemperatursensor och en extern
temperatursensor för golv. Temperaturen kan styras efter golvsensorn eller
rumsensorn. Maxvärdet (kallas även bryttemperaturen) for golvsensorn
kan ställas in bak termostatens frontkåpa, se installationsanvisningarna för
ytterligare detaljer.
Termostaten är fabriksinställd till att endast styra efter golvsensorn. Om man
vill ändra sensorinställningarna görs detta bak termostatens frontkåpa, se
installationsanvisningarna.
Om indikatorlampan vid displayen lyser rött är värmekablarna igång
(producerar värme). Annars lyser den här lampan grönt.
Termostaten slås av och på med hjälp av AV/PÅ-knappen:
Inställningen av temperatur görs genom att vrida inställningsratten mellan 1
och 9, där 9 är den högsta temperaturen och 1 är den lägsta temperaturen.
Vid det första användningstillfället kan det vara bra att börja med inställning
5 för att så snabbt som möjligt hitta den idealiska inställningen för ditt rum.
Kom ihåg att det kan ta lite tid att värma upp golvet beroende på dess
konstruktion.
2. TEKNISKA DATA
Spänning 230 V~
Egenförbrukning 1 W
Maxbelastning 16 A (3600 W)
Brytare (AV/PÅ) 2-polig 16 A
Temperaturområde +5 till +37 °C
(+41 °F till +99 °F)
Noggrannhet 0,4 °C
Mått 84 x 84 x 54 mm
Kapsling – IP-klass IP 21
Längd golvsensor 3 m
Tilledartvärsnitt 0,5 mm²–2,5 mm²
Max antal värmekablar 3
Termostaten är underhållsfri.
3. PRODUKT GARANTI
Nexans Norway AS erbjuder 2 års garanti på material- eller tillverkningsfel
på produkten, under förutsättning att produkten använts eller servats på rätt
sätt. Om ett fel skulle uppstå förbinder sig Nexans Norway AS att reparera
eller ersätta produkten. Garantin omfattar inte fel som orsakats av felaktig
installation eller bruk.
Nexans Norway AS ska informeras skriftligt inom 30 dagar efter det att felet
upptäckts. För att garantin ska gälla måste en detaljerat beskrifning av felet
bifogas reklamationen.
Table 1/Tabell 1
Room type
Romtype
Rumtype
Floorsensor
Gulvsensor
Golvsensor
Roomsensor
Romsensor
Room + floorsensor (limitation-sensor)
Rom + gulvsensor (begrensningssensor)
Rum + golv- sensor (begränsningssensor)
Recommended heating cable products from Nexans Norway
Anbefalte varmekabelprodukter fra Nexans Norway
Rekommenderade värmekabelprodukter från Nexans Norway
Concrete floor with tiles or vinyl, high area load
Støpt gulv med fliser eller belegg, høy flateeffekt
Gjutet golv med keramikplattor eller beläggning, hög yteffekt (100–150 W/m²)
Bathroom/Baderom/Badrum
Washroom/Vaskerom/Tvättstuga
Toilet/Toalett
Wet rooms in general/Våtrom generelt/Våtrum allmänt
X TKXP/2R
TXLP/2R
Millimat
Millicable
Millikit
Concrete floor with tiles or vinyl, high area load
Støpt gulv med fliser eller belegg, lav til middels flateeffekt
Gjutet golv med keramikplattor eller beläggning, låg till medelhög yteffekt (100-150
W/m²)
Living room/Stue/Vardagsrum
Kitchen/Kjøkken/Kök
Hall
Sleeping room/Soverom/Sovrum
Living areas in general/Oppholdsrom generelt/ Uppehållsrum allmänt
X TKXP/2R
TXLP/2R
Millimat
Millicable
Millikit
Concrete floor with tiles or vinyl, low to medium area load
Støpt gulv med parkett eller laminat, lav til middels flateeffekt
Gjutet golv med parkett eller laminat, låg till medelhög yteffekt (60 - 100 W/m²)
Living room/Stue/Vardagsrum
Kitchen/Kjøkken/Kök
Hall
Sleeping room/Soverom/Sovrum
Living areas in general/Oppholdsrom generelt/ Uppehållsrum allmänt
X X* TKXP/2R
TXLP/2R
Millimat
Millicable
Millikit
Wooden floors, dry solution without concrete or screed. Low area load
Tregulv, tørr løsning uten bruk av støpemasse. Lav flateeffekt
Trägolv, torr lösning utan användning av gjutmassa. Låg yteffekt (50 – 80 W/m²)
Living room/Stue/Vardagsrum
Kitchen/Kjøkken/Kök
Hall
Sleeping room/Soverom/Sovrum
Living areas in general/Oppholdsrom generelt/ Uppehållsrum allmänt
X X* Millicable + Milliclick
Millidry
TKXP/TXLP on drum/trommelvare/metervara
