Nexia BE369 User manual

b
Incorrect
a
Correct
If door dimensions do not match, go to
www.nexiahome.com for drilling instructions.
2a. Check dimensions.
Install deadbolt and strike.
2
Align tailpiece of exterior keypad and interior baseplate.
3
Secure interior baseplate and install batteries.
4
Install interior cover.
5
Test lock. TEST WITH DOOR OPEN!
7
© 2013 Ingersoll Rand
Printed in U.S.A.
P516-085 01/13 c
Use the two screws shown to secure the baseplate to the door.
4a. Secure interior baseplate.
Contents
Alternate
Faceplate
AA Batteries (3)
not included
9 Volt Battery
not included
Cover
Interior
Baseplate
Strike
Baseplate
Screws (2)
Reinforcement
Plate
Reinforcement
Screws (2)
Strike
Latch/Strike
Screws (4)
Keypad
Key
Bottom Cover
Screw
Top Cover
Screw
2³⁄₈” (60 mm)
OR
2³⁄₄” (70 mm)
2¹⁄₈” (53 mm)
Hole
5¹⁄₂”
(140 mm)
The word “TOP” should be facing upward.
2d. Install bolt.
OR
2b. Check backset.
This lock will fit either a 2³⁄₈” backset or a 2³⁄₄” backset. The bolt is preset to fit a 2³⁄₈” backset. If
your backset is not 2³⁄₈”, you need to adjust your bolt by rotating it counterclockwise.

OR
3b. Install exterior keypad.
Bar should slide smoothly through hole in latch. If not, check door dimensions. Feed the cable over the
top of the bolt assembly then slide the tailpiece through the correct hole as shown below.
Tailpiece
IMPORTANT
Cable must slide
over latch.
Exterior
Check edge of door to determine the type of faceplate
required.
2c. If necessary, change bolt faceplate
Locate the cam on the baseplate. This cam has a small arrow on it that
should point to the arrow that is printed on the casing above the cam, like
picture “a” below. If the cam is oriented sideways, like the picture “b”,
rotate the cam until the arrows match.
3a. Check the cam on the interior baseplate.
Actual Size (2)
6b. Install the strike.
1¹⁄₈"
(29 mm)
2³⁄₄"
(70 mm)
1¹⁄₂"
(38 mm)
1"
(25 mm)
¹⁄₈" (3 mm)
Strike cut-out specifications
(not to scale)
Actual Size (2) Actual Size (2)
1” (25
mm)
2³⁄₄” (70 mm)
2³⁄₈” (60 mm)
No change
necessary. OR
3c. Install the interior baseplate.
Feed the cable through the hole as shown below. DO NOT connect the cable at this
time. Then slide the baseplate onto the tailpiece and press against the door. The
baseplate should stay in place.
Interior
Tailpiece
Snap the connectors together. Tuck them into the open space in the
baseplate. Make sure no wires will be pinched when the cover is installed.
4b. Connect cable. 4c. Install batteries.
1. Unscrew battery holder.
2. Slide out battery holder and install batteries.
3. Attach 9 volt battery to battery connector.
4. Place 9 volt battery in compartment.
1
1
2
2
4
4
3
3
Place the cover against the door and secure using the two screws. You may
need to rotate the thumbturn to the proper position, shown below.
Tuck wires into open space on baseplate. Be careful not to pinch any wires
between cover and baseplate.
5a. Install cover.
Install the strike.
6
Thumbturn
Actual Size
Actual Size
6a. Prepare the frame for the strike.
Mark the 4 hole locations. Drill them as shown.
If the strike cut-out has not been prepared in the frame, see the specifications on the right.

7a. Test locking function.
Yes. Lock is installed correctly.
7b. Test unlocking function.
2 ³⁄₄
Actual Size (2)
FCC STATEMENT
This device complies with part 15 of the FCC rules. Operation is subject
to the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
Changes or modifications to this equipment not expressly approved by
Schlage could void the user’s authority to operate the equipment.
FCC ID: P2GBE369 IC: 7654A-BE369
7c. Set up your online account.
1. Browse to www.mynexia.com.
2. Look for “Ready to setup a Nexia™ Home Intelli-
gence system? Get started here!” and click the link.
HOME KEYPAD LOCK

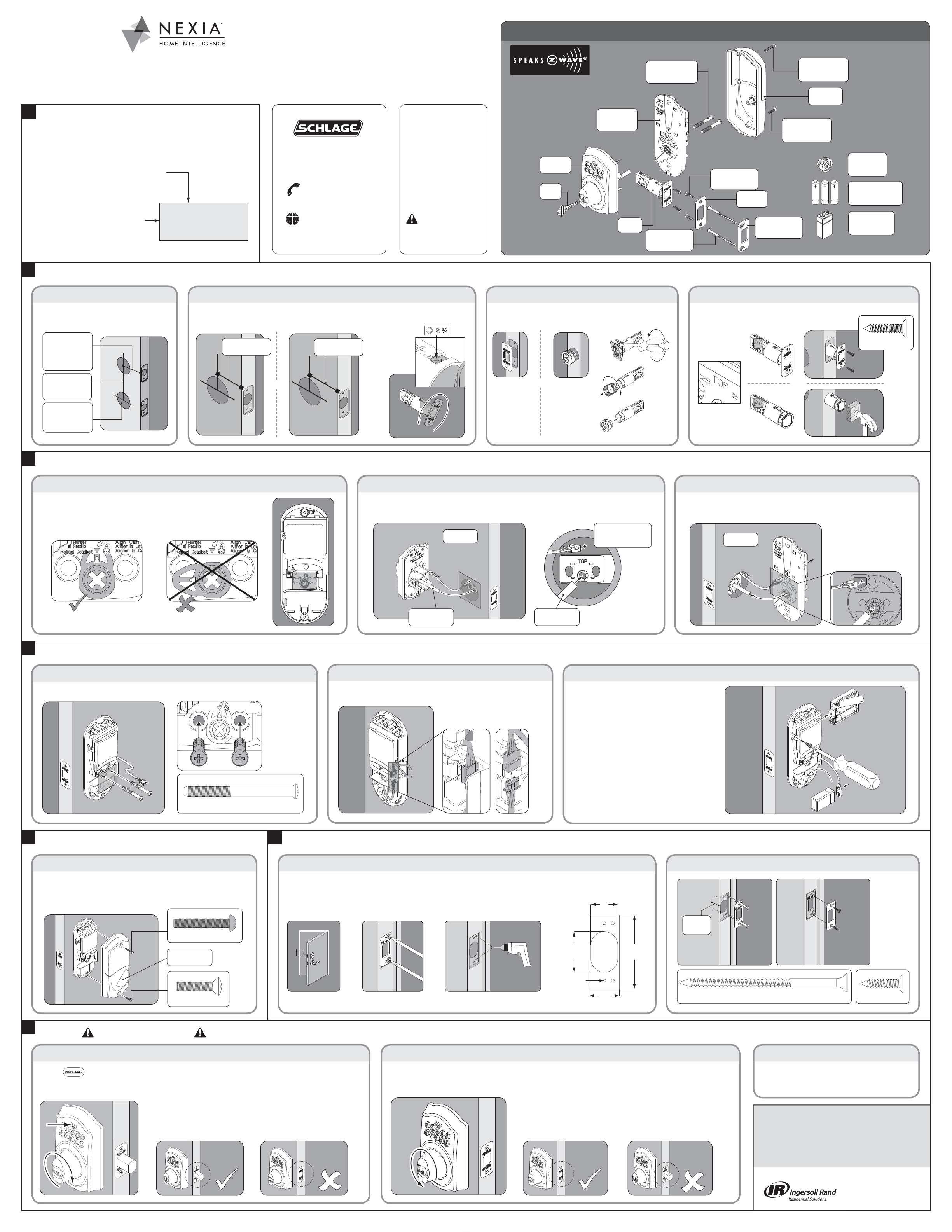

INSTALLATION INSTRUCTIONS
MODEL BE369
Important Information
1Tools Needed
• Phillips screwdriver
• Tape Measure
• Pencil
Optional
• Flathead Screwdriver
• Wood Block
• Hammer
Do not use a power
drill for installation
Place Label Here
Poner la etiqueta aquí
Placer l’autocollant ici
Default Programming Code
Código de programación predeterminado
Code du défaut programmation
Default User Codes
Códigos de usuario predeterminado
Codes du défaut utilisateur
• Lock comes preset with a default Programming Code.
• Lock comes preset with two default User Codes
[phone]
(U.S.A./Canada)
nexiahome.com
Need Help?
1. Find User Code A on the yellow sticker.
2. Enter User Code A (four digits) into the keypad.
3. Rotate thumbturn away from door edge until bolt retracts.
No. Lock is not installed correctly.
Remove lock and reinstall. Pay close
attention to cam position in step 3a.
1. Press
2. Rotate thumbturn towards door edge until bolt extends.
Did bolt extend?
Yes. Lock is installed correctly. No. Lock is not installed correctly.
Remove lock and reinstall. Pay close
attention to cam position in step 3a.
Did bolt retract?
Correct Incorrect Correct Incorrect
3
P516-085

Si su puerta no
corresponde con las
dimensiones que se
muestran, vaya a
nexiahome.com para
obtener instrucciones
sobre cómo preparar
su puerta.
Si votre porte ne
correspond pas
aux dimensions
affichées, aller sur
le site nexiahome.
com pour connaître
les instructions
concernant la
manière de préparer
votre porte.
2a. Verificar las dimensiones de la puerta.
Vérifier les dimensions de la porte.
Instale el perno y la clavija. Installez le pêne dormant et la gâche.
2
Alinee la pieza del extremo en la unidad interior y exterior. Alignez la queue de pêne sur les assemblages intérieur et extérieur.
3
Asegurar la placa base a la puerta e Instalar las baterías. Sécuriser la plaque de base sur la porte et installer les piles.
4
Instalar la cubierta. Installer le couvercle.
5
Prueba de la función de la cerradura. ¡PRUEBE CON LA PUERTA ABIERTA! Tester la fonction de verrouillage. TESTER AVEC LA PORTE OUVERTE!
7
Utilice los dos tornillos que se muestran para
asegurar la placa base a la puerta. Utiliser les deux vis affichées pour sécuriser la plaque de base sur la porte.
4a. Asegurar la placa base a la puerta. Sécuriser la plaque de base sur la porte.
Contenido Contenu
Placa frontal alterna
Plateau à trous
alternatif
Baterías AA (3)
no incluye
Piles AA (3)
pas inclus
Batería de 9 V
no incluye
Pile de 9 V
pas inclus
Placa base
Plaque de base
Cerrojo
Gâche
Tornillos de
la placa base (2)
Vis de la
plaque de base (2)
Placa de
refuerzo
Plaque de
renforcement
Tornillos de refuerzo (2)
Vis de renforcement (2)
Picaporte
Verrou
Tornillos del
cerrojo/percutor (4)
Vis du
verrou/gâche (4)
Teclado
Clavier
Llave
Clé
La palabra “TOP” debe mirar
hacia arriba como se muestra a
continuación.
Le mot « TOP » doit se trouver vers le
haut comme l’indique l’image suivante.
2d. Instalar el perno. Installer le verrou.
O OU
2b. Verificar el Backset. Vérifier la distance d’entrée.
Esta cerradura se ajusta en un backset de
2³⁄₈” o de 2³⁄₄”. El perno está preconfigurado
para ajustarse a un backset de 2³⁄₈”. Si su
backset no es de 2³⁄₈”, necesita ajustar su
perno al girarlo hacia la izquierda.

O
OU
Elija la placa frontal que
mejor corresponda a la
preparación existente de su
puerta.
Choisir la plaque avant
qui convient le mieux à
votre préparation de porte
existante.
2c. Si es necesario, cambie la placa frontal.
Changez la têtière au besoin.
Coloque la leva en la placa base. Esta
leva tiene una pequeña flecha que deberá
apuntar hacia la flecha que está impresa en
la cubierta sobre la leva, como se muestra
en la imagen “a” más abajo. Si la leva
está orientada de manera lateral como
la imagen “b”, rote la leva hasta que las
flechas correspondan.
Trouver la came sur la plaque de base. Une
petite flèche se trouve sur cette came qui
doit pointer vers la flèche qui est imprimée
sur le revêtement au-dessus de la came,
comme l’indique l’image « a » ci-dessous.
Si la came est dirigée sur le côté, comme
l’indique l’image « b », tourner la came
jusqu’à ce que les flèches correspondent.
3a. Verificar la leva en la placa base. Vérifier la came sur la plaque de base.
Tamaño real (2) Taille réelle (2)
6b. Instalar el percutor. Installer la gâche.
1¹⁄₈"
(29 mm)
2³⁄₄"
(70 mm)
1¹⁄₂"
(38 mm)
1"
(25 mm)
¹⁄₈" (3 mm)
Especificaciones para
cortar el percutor
Spécifications du logement
de la gâche
Tamaño real (2) Taille réelle (2)
Tamaño real (2)
Taille réelle (2)
1” (25
mm)
2³⁄₄” (70 mm)
2³⁄₈” (60 mm)
No es
necesario
un cambio.
Aucun
changement
requis.
O
OU
3c. Instalar la placa base. Installer la plaque de base.
Alimente el cable a través del orificio
como se muestra a continuación. NO
conecte el cable en este momento.
Después deslice la placa base en la
pieza del extremo y presiónela contra
la puerta. La placa base deberá
mantenerse en su lugar.
Enfiler le câble dans le trou comme
l’indique l’image ci-dessous. NE PAS
connecter le câble à ce moment. Glisser
ensuite la plaque de base dans la
queue de pêne, puis appuyer contre la
porte. La plaque de base doit rester
en place.
Interior
Intérieur
4b. Conectar el cable. Connecter le câble. 4c. Instalar las baterías. Installer les piles.
1. Desatornille el soporte
de la batería.
2. Deslice el soporte de la
batería hacia afuera
e instale las baterías.
3. Conecte una batería de
9 voltios al conector
de la batería.
4. Coloque una batería de
9 voltios en el
compartimiento.
1
1
2
2
4
4
3
3
Coloque la cubierta contra la puerta y
asegúrela utilizando los dos tornillos. Puede
necesitar girar la mariposa a la posición
adecuada como se muestra a continuación.
Observe que el tornillo superior es más largo
y está pintado de negro.
Acomode los cables en el espacio abierto en
la placa base. Cuide de no pellizcar ningún
cable entre la cubierta y la placa base.
Placer le couvercle contre la porte et sécuriser
à l’aide des deux vis. Vous devez peut-être
pivoter la barrette tournante jusqu’à la bonne
position, comme l’indique l’image suivante.
Remarquer que la vis supérieure est plus
longue et de couleur noire.
Glisser les fils dans l’espace ouvert de la
plaque de base. S’assurer de ne pincer aucun
fil entre le couvercle et la plaque de base.
5a. Instalar la cubierta. Installer le couvercle.
Instalar el percutor. Installer la gâche.
6
Perilla
Barrette
tournante
Tamaño real
Taille réelle
Tamaño real
Taille réelle
6a. Preparar el marco para percutor. Préparer le cadre pour la gâche.
Coloque el percutor de refuerzo dentro
del orificio y marque la ubicación
de los 4 orificios. Perfórelos como se
muestra. Si el corte para el percutor
no ha sido preparado en el marco,
consulte el cuadro “Especificaciones
para cortar el percutor”.
Placer la gâche de renforcement
dans le trou de la gâche et marquer
les emplacements des 4 trous. Percer
comme indiqué. Si le logement de la
gâche n’a pas été préparé dans le
cadre, voir l’encadré « Spécifications
du logement de la gâche ».

7a. Prueba de la función de la cerradura. Tester la fonction de verrouillage.
1. Presio
2. Gire hacia el
extremo de la
puerta hasta
que se extienda
el perno.
Correcto
Correct
Incorrecto
Incorrect
2 ³⁄₄
Tamaño real (2)
Taille réelle (2)
b
Incorrecto
Incorrect
a
Correcto
Correct
AVISO DE LA CCF
Este dispositivo cumple con la Parte 15 de las Reglas
de la CCF. La operación está sujeta a las siguientes
dos condiciones: (1) Este dispositivo no puede causar
interferencia dañina y (2) este dispositivo debe
aceptar cualquier interferencia recibida, incluyendo
interferencia que pueda causar una operación no
deseada. Cualquier cambio o modificación al equipo
que no haya sido expresamente aprobado por
Schlage puede evitar que la autoridad del usuario
opere el equipo.
FCC ID: P2GBE369
IC: 7654A-BE369
AVIS DE LA FCC
Ce dispositif est conforme à la partie 15 des
règlements de la FCC. Le fonctionnement est assujetti
aux deux conditions suivantes : Ce dispositif ne
doit pas émettre d’interférences nuisibles, et ce
dispositif doit accepter toutes les interférences reçues
incluant celles pouvant nuire au fonctionnement. Tout
changement et toute modification à cet équipement
sans l’approbation expresse de Schlage peuvent
annuler l’autorisation de fonctionnement de cet
équipement par son utilisateur.
FCC ID: P2GBE369
IC: 7654A-BE369
Información importante. Information Importante.
1
• La cerradura ya viene configurada con un código de programación predeterminado.
• La cerradura ya viene configurada con dos códigos de programación predeterminados.
Vea los códigos predeterminados para programación y de usuario en el opuesto panel
de la etiqueta amarilla.
• La serrure est vendue préréglée et renferme un code de programmation par défaut.
• La serrure est vendue préréglée et renferme deux codes d’utilisateur par défaut.
Voir l’étiquette jaune sur le opposé panneau de Programmation et Codes Utilisateurs.
CERRADURA DEL TECLADO PARA EL HOGAR
INSTRUCCIONES DE INSTALACIÓN
MODELO BE369
CLAVIER NUMÉRIQUE SERRURE
INSTRUCTIONS D’INSTALLATION
MODÈLE BE369
[phone]
(U.S.A./Canada)
nexiahome.com
¿Necesita ayuda?
Vous avez besoin d’aide?
Herramientas necesarias
Outils nécessaires
• Destornillador Phillips
Tournevis cruciforme
• Cinta métrica
Ruban à mesurer
• Lápiz
Crayon
Herramientas opcionales
Outils facultatifs
• Destornillador de cabeza plana
Tournevis à tête plate
• Bloque de Madera
Bloc en bois
• Martillo
Marteau
¡NO use un taladro eléctrico
para la instalación!
N’utilisez PAS une
perceuse électrique pour
l’installation!
2¹⁄₈” (53 mm)
Orificio/Trou
2³⁄₈” (60 mm)
O OU
2³⁄₄” (70 mm)
5¹⁄₂”
(140 mm)
Cette serrure conviendra à une distance d’entrée de
2³⁄₈” po ou de 2³⁄₄” po. Le verrou est préréglé pour
convenir à une distance d’entrée de 2³⁄₈” po. Si votre
distance d’entrée n’est pas de 2³⁄₈” po, vous devez
régler votre verrou en le pivotant vers la gauche.
1. Appuyer
2. Tourner vers le
coin de porte
jusqu’à ce que le
verrou ressorte.
¿Se extendió el perno? No. La cerradura
no se instaló correctamente. Retire la
cerradura y vuelva a instalarla. Preste
mucha atención a la posición de la leva
en el paso 3a.
Le pêne dormant s’est-il déployé? Non. La
serrure n’est pas installée correctement.
Retirez la serrure et réinstallez-la. Portez
une attention particulière à la position de
la came à l’étape 3a.
7b. Probar la función de desbloqueo. Tester la fonction de déverrouillage.
1. Busque el código de usuario A en
el adhesivo amarillo.
2. Ingrese el código de usuario A
(cuatro dígitos) en el teclado.
3. Gire en contra del extremo de la
puerta para que se retraiga el perno.
Correcto
Correct
Incorrecto
Incorrect
7c. Configure su
cuenta en línea.
Enrégistrez votre
information sur le net.
Ingrese en www.mynexia.
com. Busque “¿Preparado
para instalar el sistema de
inteligencia en el hogar
Nexia™? Comience aquí!” y
haga clic en el enlace.
Visitez www.mynexia.com. Vous
recherchez à « Installer un
système intelligent résidentiel
Nexia™ »? Commencez ici! Et
cliquez sur le lien.
1. Repérez le code d’utilisateur A sur
l’autocollant jaune.
2. Inscrivez le code d’utilisateur A
(quatre chiffres) sur le clavier
numérique.
3. Tourner loin du coin de porte et le
verrou se rétractera.
¿Se retrajo el perno? No. La cerradura
no se instaló correctamente. Retire la
cerradura y vuelva a instalarla.Preste
mucha atención a la posición de la leva
en el paso 3a.
Le pêne dormant s’est-ilescamoté? Non.
La serrure n’est pas installée correctement.
Retirez la serrure et réinstallez-la. Portez
une attention particulière à la position de
la came à l’étape 3a.
3b. Instalar el teclado. Installer le clavier.
La barra debe deslizarse suavemente por
el orificio en el pasador. De lo contrario,
verifique las dimensiones de la puerta.
Alimente el cable sobre la parte superior del
ensamble de pernos como se muestra. Después
deslice la parte posterior a través del orificio
correcto como se muestra.
La barre devrait glisser aisément dans l’orifice
situé dans le loquet. Si ce n’est pas le cas,
vérifiez les dimensions de la porte. Enfiler le
câble au-dessus sur l’assemblage du verrou
comme l’indique l’image suivante. Glisser
ensuite la queue de pêne dans le bon trou
comme l’indique l’image ci-dessous.
IMPORTANTE
El cable debe
deslizarse por encima
del pasador
IMPORTANT
Le câble doit se glisser
par dessus le loquet
Exterior
Extérieur
Cola del pestillo
Queue de pêne
Cola del pestillo
Queue de pêne
Junte a presión los conectores.
Acomódelos en el espacio abierto
de la placa base. Asegúrese de
que no queden cables pellizcados
cuando se instale la cubierta.
Connecter les connecteurs. Les
glisser dans l’espace ouvert de la
plaque de base. S’assurer de ne
pincer aucun fil lorsque le couvercle
est installé.
Tornillos de la cubierta
Vis du couvercle
Cubierta
Couvercle
1. Dévissez le
porte-piles.
2. Glissez le
porte-piles et
installez les piles.
3. Fixez la pile 9
volts au connecteur
de pile.
4. Placez la pile 9
volts dans le
compartiment.
