nfortec ZETUS User manual

INSTRUCTIONS MANUAL
MANUAL DE INSTRUCCIONES
ZETUS
RGB GAMING CASE

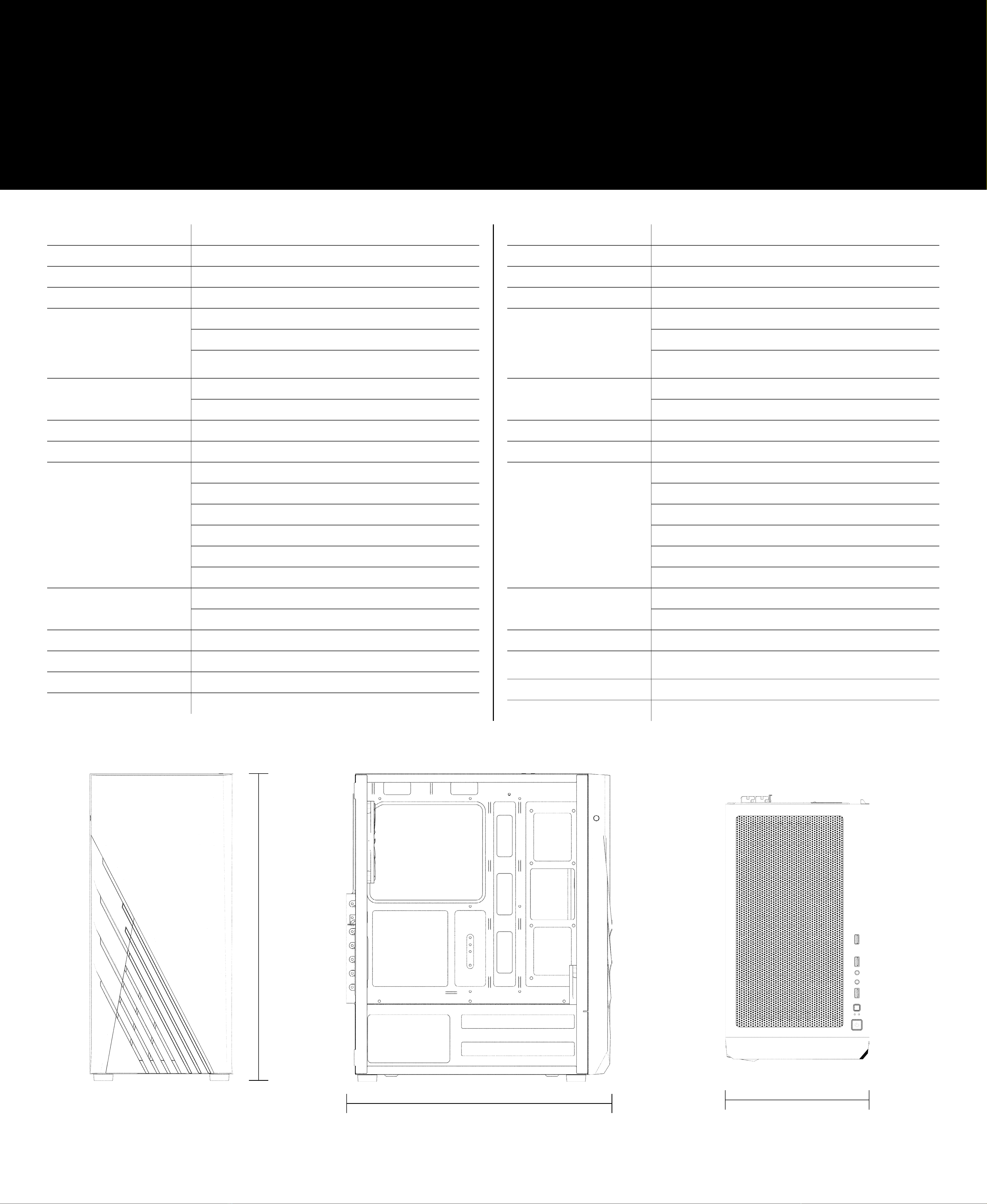

380mm
440mm
210mm
TECHNICAL SPECIFICATIONS
ESPECIFICACIONES TÉCNICAS
MODEL ZETUS
DIMENSIONS (L x W x H) 380mm x 210mm x 440mm
WEIGHT 5,1Kg
MATERIAL Steel 0,5mm SPCC, tempered glass
FANS LOCATION
Front: 3x 120mm
Rear: 1x 120mm (1x A-RGB included)
Top: 2x 120mm
2x 140mm
WATER COOLING
Front: up to 360mm radiator
Rear: up to 120mm radiator
DRIVE BAYS 2x 2,5" + 2x 3,5"/2,5"
EXPANSION SLOTS x7 + 2 vertical
FRONT I/O
USB 3.0 x1
USB 2.0 x1
Headphone/Microfone x1
Power
Reset
LED (Lateral side)
DUST FILTER
1x Top
1x Bottom
MOTHERBOARD TYPE ATX, MicroATX, ITX
POWER SUPPLY ATX up to 180mm (not included) bottom position
VGA (GPU) Up to 340mm (not included)
CPU COOLER Up to 165mm (not included)
MODELO ZETUS
DIMENSIONES (L x An x Al) 380mm x 210mm x 440mm
PESO 5,1Kg
MATERIAL Acero 0,5mm SPCC, cristal templado
UBICACIÓN DE
VENTILADORES
Delantero: 3x 120mm
Trasero: 1x 120mm (1x A-RGB incluido)
Superior: 2x 120mm
2x 140mm
REFRIGERACION LIQUIDA
Delantero: Radiador hasta 360mm
Trasero: Radiador hasta 120mm
BAHÍAS PARA DISCOS 2x 2,5" + 2x 3,5"/2,5"
RANURAS DE EXPANSION x7 + 2 vertical
E/S FRONTAL
USB 3.0 x1
USB 2.0 x1
Auricular/Microfono x1
Encendido/Apagado
Reinicio
LED (Lateral)
FILTROS ANTIPOLVO
1x Superior
1x Inferior
TIPO DE PLACA BASE ATX, MicroATX, ITX
FUENTE DE ALIMENTACION Formato ATX hasta 180mm (no incluida)
colocada en la parte inferior
TARJETA GRÁFICA (GPU) Hasta 340mm (no incluida)
DISIPADOR CPU Hasta 165mm (no incluido)

PC CASE GENERAL DIAGRAM
DIAGRAMA DE INFORMACIÓN GENERAL
UNIQUE DESIGN A-RGB FRONT PANEL
NEW DESIGN VERTICAL INSTALLATION
A-RGB synced with rear fan.
Optional 2x vertical for GPU installation (PCI cable
not included).
DISEÑO UNICO CON FRONTAL A-RGB
A-RGB sincronizado con ventilador trasero.
NUEVO DISENO PARA INSTALACION VERTICAL
2x PCIE en formato vertical para instalación de
tarjeta gráfica en posición vertical (cable PCIE no
incluido).
2
4
COMPLETE DUST FILTER
SIDE TEMPERED GLASS
Protects top and bottom air intakes from dust
Full view, full protection
FILTRO ANTIPOLVO AL COMPLETO
Protege la parte superior e inferior de la entrada
de polvo
LATERAL CRISTAL TEMPLADO
Visión y protección completa
1
3
1
2
4
3

FRONT PANEL I/O AND
MOTHERBOARD CONNECTORS
PANEL FRONTAL DE E/S Y CONECTORES PARA PLACA BASE
ACCESORY BAG
ACCESORIOS PARA INSTALACION
HD AUDIO
USB 2.0
POWER
RESET
USB 3.0
PSU Screws
x 5
Tornillos para Fuente de alimentación
1
HDD bay Screws
x 6
Tornillos para bahía disco duro
4
Motherboard Standos
x 3
Soportes para placa base
2
Zip ties for cable management
x 4
Bridas para gestión de cableado
5
Motherboard Screws
Hard Drive Bracket
x 13
x 2
Tornillos para placa base
Tornillos para sujeción bahía Disco duro
3
6

BASIC INSTALLATION
INSTALACIÓN BÁSICA
Disassemble the side panel and the front panel.
Install the power supply.
Install the motherboard.
Install HDD/SSD.
Install VGA card and disassemble the expansion slot.
Install fan and radiator (optional).
Fanhub controller installation
Desmontar los paneles laterales y el panel frontal.
Instalación de la fuente de alimentación.
Instalación de la placa base.
Instalación de discos duros HDD/SSD.
Instalación de tarjeta gráfica y desmontar el slot de expansión PCI.
Instalación de ventiladores y/o radiadores (opcional).
Configuración e instalación de la controladora RGB
Take out the screws before disassembling
side panel.
Quitar los tornillos de ambos paneles laterales antes de
desmontar el panel lateral.
Remove the side panels before
dissasembling the front panel.
Quitar previamente los paneles laterales antes de poder
desmontar el panel frontal.
A
A
B
C
D
E
F
G
Special attention to the tempered
glass side panel. Handle with care.
Precaución al desmontar el panel de cristal
templado. Manejar con cuidado.

B
C
Make sure the screw holes for PSU and the PC case are aligned before screwing.
Make sure that the motherboard aims at the
copper cylinder and install the standoffs (No.2)
before screwing in with the No.3 screws.
Asegúrate que los huecos para los tornillos de la fuente de alimentación se alinean de manera correcta
con los de la torre antes de atornillar.
Asegúrate que la placa base se alinea con los huecos
marcados en la torre e instala los alzadores de cobre
(No.2) antes de atornillar la placa base a la torre con
los tornillos No.3
Mini-ITX
Micro-ATX
ATX
1
23
1
1
2
2
3
3

D
E
Take o the hard disk enclosure for both HDD and SSD and install it with No.3/4 screws
Remove the bafle marked in the picture, make sure
the VGA card aims at the motherboard slot and
then fix VGA card and case with No.1 screw.
Desmonta el soporte para los discos HDD y SSD e instálalos con los tornillos No.3/4
Retira el embellecedor que necesites alineando con la
ranura PCI de la placa base, luego instala la tarjeta gráfica y
asegúrala a la torre con el tornillo No.1/6
4
1

FB
A
C
FRONT
Fans → 3x 120mm
Radiator up to 360mm
AFRONTAL
Ventiladores → 3x 120mm
Radiador hasta 360mm
A
TOP
Fans → 2x 120mm
→ 2x 140mm
BSUPERIOR
Ventiladores → 2x 120mm
→ 2x 140mm
B
REAR TRASERO
Fans → 1x 120mm
Radiator up to 120mm
Ventiladores → 1x 120mm
Radiador hasta 120mm
C C

ZETUS
RGB GAMING CASE
