Clas Ohlson GD25604 User manual

2.5″IDE External Enclosure
Art.no 38-3182 Model GD25604
Please read the entire instruction manual before using and save it for
future use. We apologise for any text or photo errors and any changes of
technical data. If you have any questions concerning technical problems
please contact our Customer Service Department.
Description
• External enclosure with USB 2.0 connection.
• Mount a 2.5″ hard disk (max. 12.5 mm thick with IDE
connection) in multiport to get a portable unit at is easy to
connect to or move between two different computers.
• Requires Windows XP or later.
• Supports Plug-and-Play and Hot – Plug.
• Transfer speed up to 480 Mbs (USB 2.0).
• Power supply through USB cable.
System requirements
• PC with CD reader and two vacant USB ports.
• Supported by the following operating systems:
Windows Standard 7, Vista, XP.
Contents
• External enclosure
• USB cable
• Instruction manual
• Screwdriver
Helpful Suggestions
• A new hard disk must always be partitioned and formatted
before it can be used.
• Always save important data on several storage media.
• Never remove the enclosure when the hard disk is reading or
writing data, you might damage the hard disk.
• Do not expose the enclosure to heat or direct sunlight.
• Do not locate the enclosure close to strong magnetic elds, e.g.
TV, loudspeakers, as this can erase data or cause the hard disk to
malfunction.
• Handle the hard disk carefully. It can be damaged if dropped or
exposed to vibration.
• Note! The computer must have a working USB 2.0 port in order to
take advantage of the higher transfer rate, USB 1.1 ports
only support the lower transfer rate.

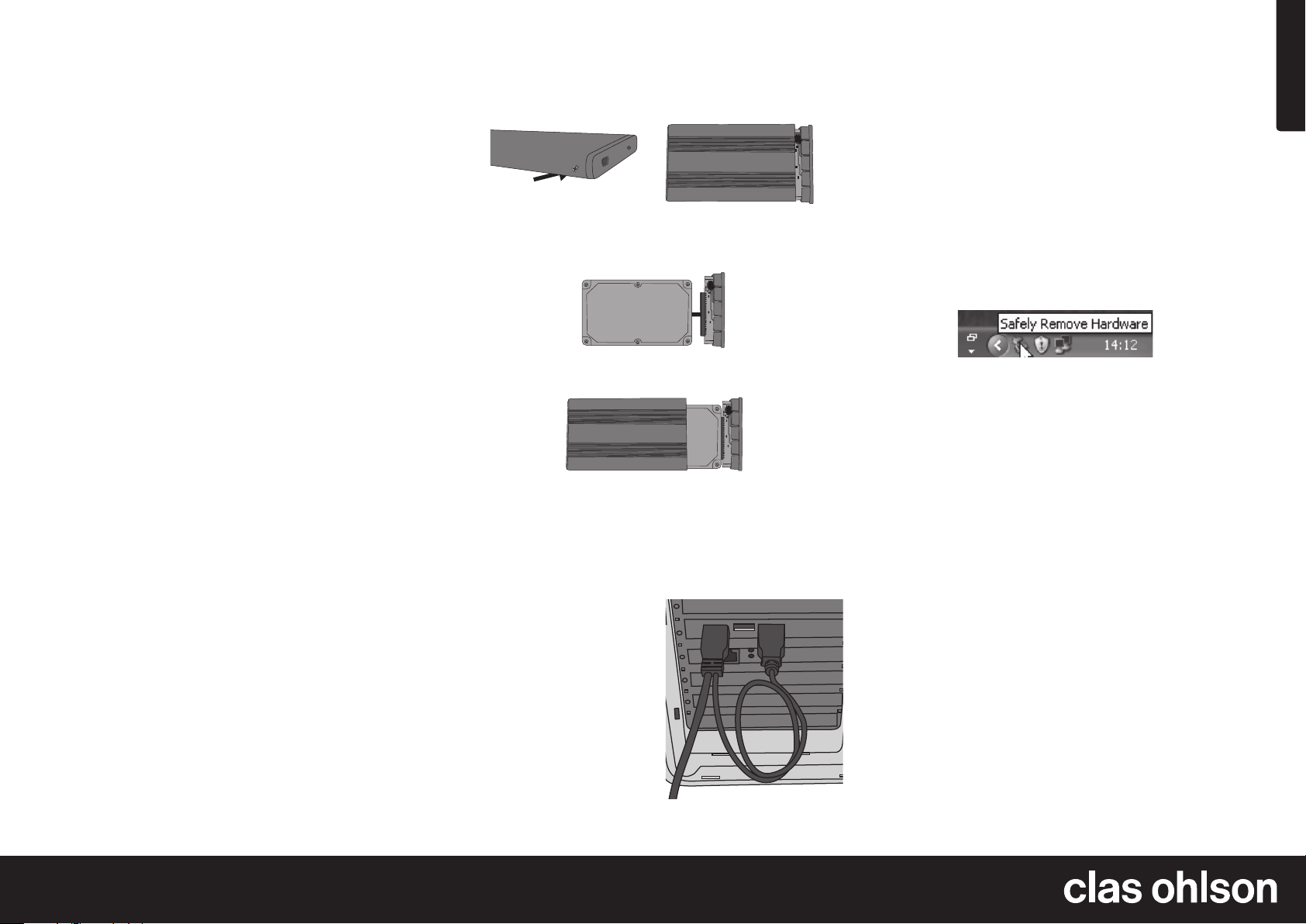

Installing a 2.5″IDE Device
1. Loosen the screws and remove the end with the USB port.
2. Connect the hard disks IDE connector to the matching connector
on the enclosure making sure that they are tightly connected.
4. Replace the two screws which hold the cover.
1. Connect the supplied USB
cable between the enclosure
and two of your computer’s
USB ports (two ports are
used to provide the hard
drive with a better power
supply, the USB cable with
the thinner cable is the only
power supply, the USB cable
with the thicker cable is for
both data transfer and power
supply).
2. The computer will locate the external case automatically; no extra
drive routines are needed.
3. Once connected, the new device will appear in ”My Computer”
as ”New Volume” (remember to partition and format the hard disk
before using it, otherwise it will not be shown under My Computer).
4. The LEDs on the enclosure indicate the status:
• Constant blue light: The hard disk is connected but passive.
• Flashing blue light: Reading or writing to the hard drive is in
progress.
Removing the Enclosure
If you wish to remove the external cabinet without turning off your com-
puter, click on the icon in the activity window and select which device is
to removed and click on OK.
Troubleshooting
Problem: The computer cannot locate the USB hard drive.
Solution: 1. Check that the hard disk has a partition that is
formatted.
2. Make sure the USB cable is correctly connected to the
computer and the external enclosure.
3. Make sure that the USB port/s is supplying the
external enclosure with power (try using another USB
device in the port).
Specifications
Interface Compatible with USB 2.0 &
USB1.1 standard.
Connection cable USB, length 75 cm
Transfer speed Up to 480 Mbs (USB 2.0) 12 Mbs (USB1.1)
Intended for hard disk 2.5″ hard disk (max. 12.5 mm thick with
IDE connector).
Disposal
Follow local ordinances when disposing of this product. If you are un-
sure about how to dispose of this product contact your municipality.
Installation
3. Replace the circuit board with the installed hard drive as shown.
English
GREAT BRITAIN • customer service tel: [phone] e-mail: [email protected] internet: www.clasohlson.com/uk
Ver. 20130604

Svenska
SVERIGE • kundtjänst tel. [phone] fax [phone] e-post [email protected] internet www.clasohlson.se
Ver. 20130604
Externt kabinett 2,5″IDE
Art.nr 38-3182 Modell GD25604
Läs igenom hela bruksanvisningen före användning och spara den
sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt
ändringar av tekniska data. Vid tekniska problem eller andra frågor,
kontakta vår kundtjänst.
Beskrivning
• Externt kabinett med USB 2.0-anslutning.
• Montera en 2.5″ hårddisk (max. 12,5 mm tjock med IDE-anslutning)
i kabinettet och få på så sätt en portabel enhet
som enkelt kan anslutas/yttas mellan olika datorer.
• Kräver Windows XP eller senare.
• Stöder Plug-and-Play och Hot – Plug.
• Överföringshastighet: upp till 480 Mbs (USB2.0).
• Strömförsörjning genom USB-kabeln.
Systemkrav
PC med cd-läsare och två lediga USB-portar.
Stöds av följande operativsystem: Windows Standard 7, Vista, XP.
Förpackningen innehåller
• Externt kabinett
• USB-kabel
• Bruksanvisning
• Skruvmejsel
Tänk på detta
• En ny hårddisk måste alltid partitioneras och formateras innan
den kan användas.
• Spara alltid viktiga data på era olika lagringsmedia.
• Ta inte bort kabinetten när hårddisken håller på att läsa eller skriva,
hårddisken kan ta skada.
• Placera inte kabinetten så att den utsätts för hetta eller
direkt solljus.
• Placera inte kabinetten i närheten av starka magnetfält t.ex.
TV-apparat, stora högtalare etc. det kan radera data eller leda
till att inte hårddisken fungerar.
• Hantera hårddisken försiktigt, den kan bli förstörd om den tappas i
golvet eller om den utsätts för vibrationer.
• Obs! Datorn måste ha fungerande USB 2.0-portar för att utnyttja
den högre överföringshastigheten, USB 1.1-portar
ger endast den lägre överföringshastigheten.
Montera en 2.5″IDE-enhet 2. Datorn hittar kabinettet automatiskt, inga extra drivrutiner behövs.
3. Den nya enheten syns efter anslutning i ”Den här Datorn” som
”Ny volym” (kom ihåg att hårddisken måste partitioneras och
formateras innan användning, annars syns den inte i ”Den här datorn”).
4. Lysdiodens på kabinetten visar status:
• Blått fast ljus: Hårddisken är ansluten men passiv.
• Blinkande svagt blått ljus: Läsning eller skrivning till
hårddisken pågår.
Borttagning av multiport
Om du ska ta bort multiporten utan att stänga av datorn, klicka då på
ikonen i aktivitetsfältet och välj vilken enhet som ska tas bort och klicka
på OK innan du drar ur anslutningskabeln.
2. Tryck fast hårddiskens IDE-anslutning på kabinettets motsvarande
anslutning, se till att hårddiskens och kabinettets anslutningar är
helt hoptryckta.
4. Skruva tillbaka de två skruvarna som håller fast kortsidan.
Felsökning
Problem: Datorn hittar inte USB-hårddisken.
Lösning: 1. Kontrollera att hårddisken har en partition
som är formaterad.
2. Kontrollera att USB-kabeln är rätt ansluten till
datorn och kabinetten.
3. Kontrollera att USB-porten/arna lämnar
drivspänning till kabinetten (prova en annan
USB-produkt i porten).
Specifikation
Gränssnitt Kompatibel med USB2.0 & USB1.1 standard.
Anslutningskabel USB, längd 0,75 meter
Överföringshastighet Upp till 480 Mbs (USB2.0)
12 Mbs (USB1.1)
Avsedd för hårddisk 2,5″ hårddisk (max. 12,5 mm tjock med
IDE-anslutning)
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala före-
skrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.
1. Lossa skruvarna och ta bort gaveln med USB-anslutningen.
Installation
1. Anslut den bifogade USB-
kabeln mellan kabinetten och
två USB-portar på datorn
(två USB-portar används för
att ge bättre strömförsörjning
till hårddisken, USB-kontakten
med den tunnare kabeln
är endast strömförsörjning,
USB-kontakten med den
grövre kabeln är för både
dataöverföring och
strömförsörjning).
3. Sätt tillbaka kretskortet med den monterade hårddisken.

Norsk
NORGE • kundesenter tel.[phone] fax [phone] e-post [email protected] internett www.clasohlson.no
Ver. 20130604
Eksternt kabinett 2,5″IDE
Art.nr. 38-3182 Model GD25604
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere
bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av
tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt
med vårt kundesenter.
Beskrivelse
• Eksternt kabinett med usb 2.0-tilkobling.
• Monter en 2,5″ harddisk (maks. 12,5 mm tykkelse med IDE-
tilkobling) i kabinettet og dermed får du en portabel enhet som
enkelt kan kobles/yttes mellom forskjellige datamaskiner.
• Krever Windows XP eller senere.
• Støtter Plug-And-Play og Hot - Plug.
• Overføringshastighet: opptil 480 Mbs (usb 2.0).
• Strømtilførsel via usb-kabelen.
Systemkrav
Pc med cd-leser og en ledig usb-port.
Støttes av følgende operativsystemer: Windows Standard 7, Vista, XP.
Forpakningen inneholder
• Eksternt kabinett
• Usb-kabel
• Bruksanvisning
• Skrutrekker
Tenk på følgende
• En ny harddisk må alltid partisjoneres og formateres før den
kan tas i bruk.
• Viktige data bør alltid lagres på ere forskjellige lagringsmedia.
• Ikke fjern enheten mens harddisken holder på å lese eller skrive.
Harddisken kan da skades.
• Plasser ikke enheten slik at den utsettes for sterk varme eller
direkte sollys.
• Kabinettet bør ikke plasseres i nærheten av sterke magnetfelt som
f.eks. tv-apparat, store høyttalere etc. da dette kan slette data eller
føre til at harddisken ikke fungerer.
• Harddisken må behandles med forsiktighet. Den kan bli ødelagt
dersom den faller ned på gulvet eller blir utsatt for vibrasjoner.
• Obs! PC-en må ha usb 2.0-porter for å kunne utnytte den raske
overføringshastigheten. Med usb 1.1-porter foregår overføringen
saktere.
Montering av 2,5″IDE-enhet 2. Pc-en vil nå nne enheten automatisk. Det trengs ingen eksterne drivere.
3. Den nye enheten vil komme opp i ”Min datamaskin” som
”Ny enhet” (Husk at harddisken må partisjoneres og formateres
før bruk, ellers vil den ikke komme opp i ”Min datamaskin”).
4. Lysdiodene på kabinettet viser statusen:
•Blått lys: Harddisken er tilkoblet, men passiv.
• Blinkende svak blå: Lesing eller skriving til
harddisken pågår.
Fjerne kabinett
Hvis du skal fjerne det ekstra kabinettet uten å skru av maskinen,
klikk på ikonet i aktivitetsfeltet og velg hvilken enhet som skal tas bort.
Klikk på OK før du drar ut tilkoblingskabelen.
2. Trykk harddiskens IDE-tilkobling inn på kabinettets tilsvarende
tilkoblingspunkt. Påse at harddiskens og kabinettets tilkoblinger blir
presset godt sammen.
4. Fest de to skruene som holder kortsiden fast.
Feilsøking
Problem: PC-en nner ikke Usb-harddisken.
Løsning: 1. Kontroller at harddisken har en partisjon som er formatert.
2. Kontroller at usb-kabelen er riktig koblet til datamaskinen.
3. Sjekk at usb-porten(e) fungerer (prøv med et annet
usb-produkt i porten).
Spesifikasjon
Grensesnitt Kompatibel med USB 2.0 og
USB 1.1 standard
Tilkoblingskabel Usb, lengde 0,75 meter
Overføringshastighet Opptil 480 Mbs (USB 2.0),12 Mbs (USB 1.1)
Beregnet for harddisk 2,5″ harddisk (maks. 12,5 mm
tykk med IDE-tilkobling)
Avfallshåndtering
Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale
forskrifter. Er du usikker på hvordan du går fram, ta kontakt med lokale
myndigheter.
1. Løsne skruene på og fjern gavlen hvor usb-uttaket er.
1. Den medfølgende usb-kabe-
len kobles mellom kabinettet
og to av usb-utgangene
på datamaskinen (To usb-
utganger for å gi bedre
strømforsyning til harddisken.
Usb-kontakten med den tyn-
neste kabelen er kun strøm-
forsyning. Usb-kontakten
med den grove kabelen er for
både overføring av data og
strømforsyning).
Installasjon
3. Sett kretskortet tilbake igjen med den monterte harddisken i.

Suomi
SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi
Ver. 20130604
Ulkoinen kotelo 2,5″IDE
Tuotenumero 38-3182 Malli GD25604
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet
tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muu-
toksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.
Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asia-
kaspalveluun.
Kuvaus
• Multiportti, jossa USB 2.0-liitäntä.
• Liitä 2.5″:n kovalevy (paksuus maks. 12,5 mm, jossa on IDE-liitäntä)
koteloon ja saat näin itsellesi kannettavan yksikön, jonka/jota voit
kätevästi liittää/liikuttaa eri koneiden välillä.
• Windows XP tai uudempi.
• Plug-and-Play ja Hot-Plug -tuki.
• Tiedonsiirtonopeus: jopa 480 Mbs (USB2.0).
• Virtalähteenä USB-kaapeli.
Järjestelmävaatimukset
PC, jossa CD-asema ja 2 vapaata usb-porttia.
Tukee seuraavia käyttöjärjestelmiä: Windows Standard 7, Vista, XP.
Pakkauksen sisältö
• Ulkoinen kotelo
• Usb-kaapeli
• Käyttöohje
• Ruuvitaltta
Ota huomioon
• Uusi kovalevy tulee aina osioida ja alustaa ennen
käyttöönottoa.
• Tallennna tärkeät tiedot aina useisiin eri tallennusmedioihin.
• Älä irrota multiporttia kovalevyn ollessa aktiivinen, sillä muuten
kovalevy saattaa vahingoittua.
• Älä altista laitetta suoralle auringonvalolle tai lämmönlähteille.
• Älä sijoita ulkoista koteloa voimakkaiden magneettikenttien,
kuten televisioiden, suurten kaiuttimien tms. läheisyyteen, sillä ne
saattavat poistaa tietoja tai aiheuttaa käyttöhäiriöitä.
• Käsittele kovalevyä varoen, se saattaa vaurioitua, mikäli se putoaa
maahan tai altistuu tärinälle.
• Huom.! Tietokoneessa tulee olla toimivat usb 2.0-portit, jotta se
voi hyödyntää nopeaa tiedonsiirtonopeutta. Usb1.1-portit pystyvät
ainoastaan alhaisempaan tiedonsiirtonopeuteen.
2.5″:n IDE-laitteen asentaminen 2. Tietokone löytää kotelon automaattisesti, erillisiä ajureita ei tarvita.
3. Uusi laite löytyy asentamisen jälkeen nimellä ”Uusi laite” kohdassa
”Oma tietokone” (muista osioida ja alustaa kovalevy ennen käyttöä,
muuten se ei näy kohdassa ”Oma tietokone”).
4. Multiportin merkkivalojen merkitys:
• Sininen valo: Kovalevy on liitetty, mutta passiivinen.
• Vilkkuva heikko sininen valo: Kovalevy on aktiivinen.
Kotelon poistaminen
Jos poistat kotelon sammuttamatta tietokonetta, napsauta tehtäväpalkin
kuvaketta ja valitse minkä laitteen haluat poistaa ja napsauta OK ennen
liitäntäkaapelin irrottamista.
2. Paina kovalevyn IDE-liittin kiinni kotelon vastaavaan liittimeen.
Tarkista, että kovalevyn ja kotelon liittimet on painettu kunnolla kiinni.
4. Ruuvaa takaisin ruuvit, jotka pitävät lyhyttä päätyä kiinni.
Vianetsintä
Ongelma: Tietokone ei löydä usb-kovalevyä.
Ratkaisu: 1. Varmista, että kovalevyn osio on formatoitu.
2. Varmista, että usb-kaapeli on liitetty oikein
tietokoneeseen ja koteloon.
3. Varmista, että usb-portista/porteista tulee
käyttöjännitettä koteloon (kokeile USB-portin
toimivuus toisella usb-laitteella).
Tekniset tiedot
Käyttöliittymä Usb 2.0- ja Usb 1.1-yhteensopiva
Virtajohto Usb, 0,75 metriä
Tiedonsiirtonopeus Jopa 480 Mbs (USB2.0), 12 Mbs (USB1.1)
Sopiva kovalevy 2.5″:n kovalevy (paksuus
maks. 12,5 mm, IDE-liitäntä)
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.

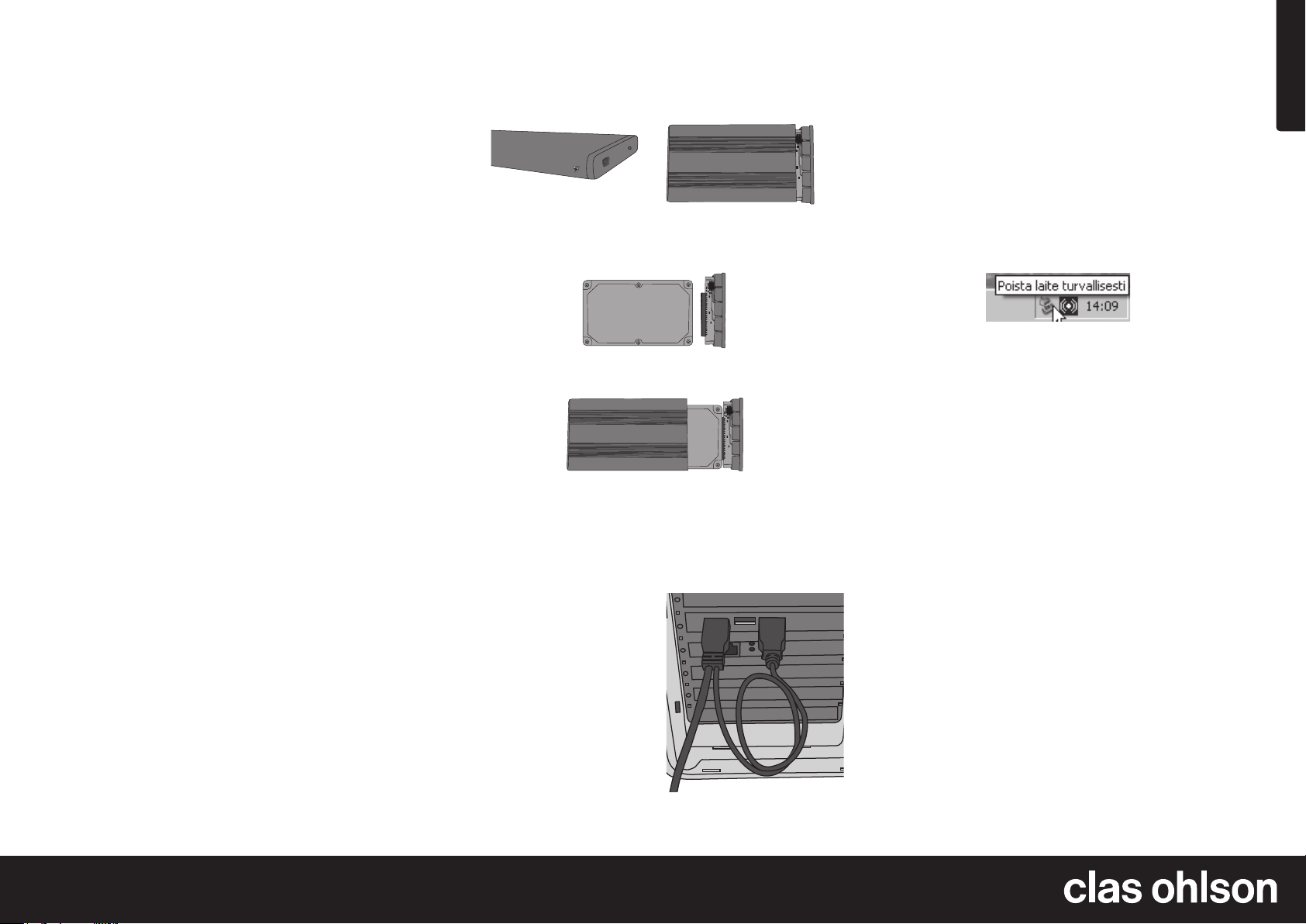

1. Avaa ruuvit ja poista pääty, jossa on usb-liitäntä.
1. Liitä mukana tullut usb-kaa-
peli koteloon ja tietokoneen
kahteen usb-porttiin (kahden
usb-portin avulla saadaan
parempi virransyöttö kova-
levylle), ohuen kaapelin usb-
liitin on virransyöttöä varten ja
paksumman kaapelin usb-
liitin on sekä tiedonsiirtoa että
virransyöttöä varten.
Asennus
3. Laita piirikortti ja siihen asennettu kovalevy takaisin

Deutsch
DEUTSCH • Kundenservice Unsere Homepage www.clasohlson.com besuchen und auf Kundenservice klicken.
Ver. 20130604
Externes Festplatten-
gehäuse 2,5″IDE
Art.Nr. 38-3182 Modell GD25604
Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen
und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten
wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich
unser Kundenservice über eine Kontaktaufnahme.
Beschreibung
• Externes Festplattengehäuse mit USB 2.0-Anschluss.
• Durch Montage einer 2.5″-Festplatte (max. 12,5 mm dick mit
IDE-Anschluss) im Gehäuse erhält man ein tragbares Gerät zum
einfachen Anschluss an/Transport zwischen verschiedenen PCs.
• Windows XP oder später erforderlich.
• Unterstützt Plug-and-Play und Hot-Plug.
• Übertragungsgeschwindigkeit: bis zu 480 Mbit/s (USB2.0).
• Stromversorgung durch das USB-Kabel.
Systemanforderungen
PC mit CD-Laufwerk und zwei freien USB-Anschlüssen. Wird von
folgenden Betriebssystemen unterstützt: Windows Standard 7, Vista, XP.
Lieferumfang
• Externes Festplattengehäuse
• USB-Kabel
• Bedienungsanleitung
• Schraubendreher
Bitte beachten
• Eine neue Festplatte muss vor Gebrauch immer partitioniert
und formatiert werden.
• Wichtige Daten stets auf mehreren Datenträgern speichern.
• Das Gehäuse nicht entfernen, während die Festplatte liest
oder schreibt, die Festplatte kann sonst Schaden nehmen.
• Das Gehäuse nicht Hitze oder direkter Sonneneinstrahlung aussetzen.
• Das Gehäuse nicht in der Nähe eines starken Magnetfelds wie z. B.
an einem Fernsehgerät, großen Lautsprechern usw. platzieren,
dadurch können Daten gelöscht oder ein Defekt an der Festplatte
verursacht werden.
• Die Festplatte mit Vorsicht hantieren, Erschütterungen oder
Vibrationen können die Festplatte beschädigt.
• Achtung: Der PC muss über funktionsfähige USB 2.0-Anschlüsse
verfügen, um die höhere Übertragungsgeschwindigkeit nutzen
zu können. USB 1.1-Anschlüsse ermöglichen lediglich
die niedrigere Übertragungsgeschwindigkeit.
Montage eines 2.5″IDE-Geräts 2. Der PC ndet das Festplattengehäuse automatisch, ein zusätzlicher
Treiber ist nicht erforderlich.
3. Das neue Gerät erscheint nach Anschluss im „Arbeitsplatz“ als
„Neues Laufwerk“ (daran denken, dass die Festplatte vor Gebrauch
partioniert und formatiert werden muss, anderenfalls erscheint sie
nicht im „Arbeitsplatz“).
4. Die LEDs am Gehäuse zeigen den Status an:
• Blaues Dauerlicht: Die Festplatte ist angeschlossen, aber passiv.
• Schwaches blaues Blinklicht: Lese- oder Schreibvorgang läuft.
Entfernung des Festplattengehäuses
Wenn das Gehäuse entfernt werden soll ohne den Computer
auszuschalten, auf das Symbol in der Fensterleiste klicken,
das zu entfernende Laufwerk wählen und auf OK drücken,
bevor das Anschlusskabel getrennt wird.
2. Den IDE-Anschluss der Festplatte am entsprechenden
Anschluss des Gehäuses festdrücken. Dabei darauf achten,
dass die Anschlüsse von Festplatte und Gehäuse vollständig
zusammengedrückt sind.
4. Die beiden Schrauben, die die Abdeckung festhalten,
wieder eindrehen.
Fehlersuche
Problem: Der PC ndet die USB-Festplatte nicht.
Lösung: 1. Überprüfen, ob die Festplatte eine formatierte
Partition hat.
2. Überprüfen, ob das USB-Kabel ordnungsgemäß
an den PC und das Gehäuse angeschlossen ist.
3.
Überprüfen, ob der USB-Anschluss/die USB-Anschlüsse
das Festplattengehäuse ausreichend mit Strom versorgen
(ein anderes USB-Produkt am Anschluss ausprobieren).
Technische Daten
Schnittstelle Kompatibel mit USB2.0- und
USB1.1-Standard.
Anschlusskabel USB, Länge 0,75 Meter
Übertragungsgeschwindigkeit Bis zu 480 Mbit/s (USB2.0)
12 Mbit/s (USB1.1)
Ausgelegt für Festplatte 2,5″ (max. 12,5 mm dick mit
IDE-Anschluss)
Hinweise zur Entsorgung
Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen.
Weitere Informationen sind von der Gemeinde oder den kommunalen
Entsorgungsbetrieben erhältlich.
1. Die Schrauben lösen und das Endstück mit

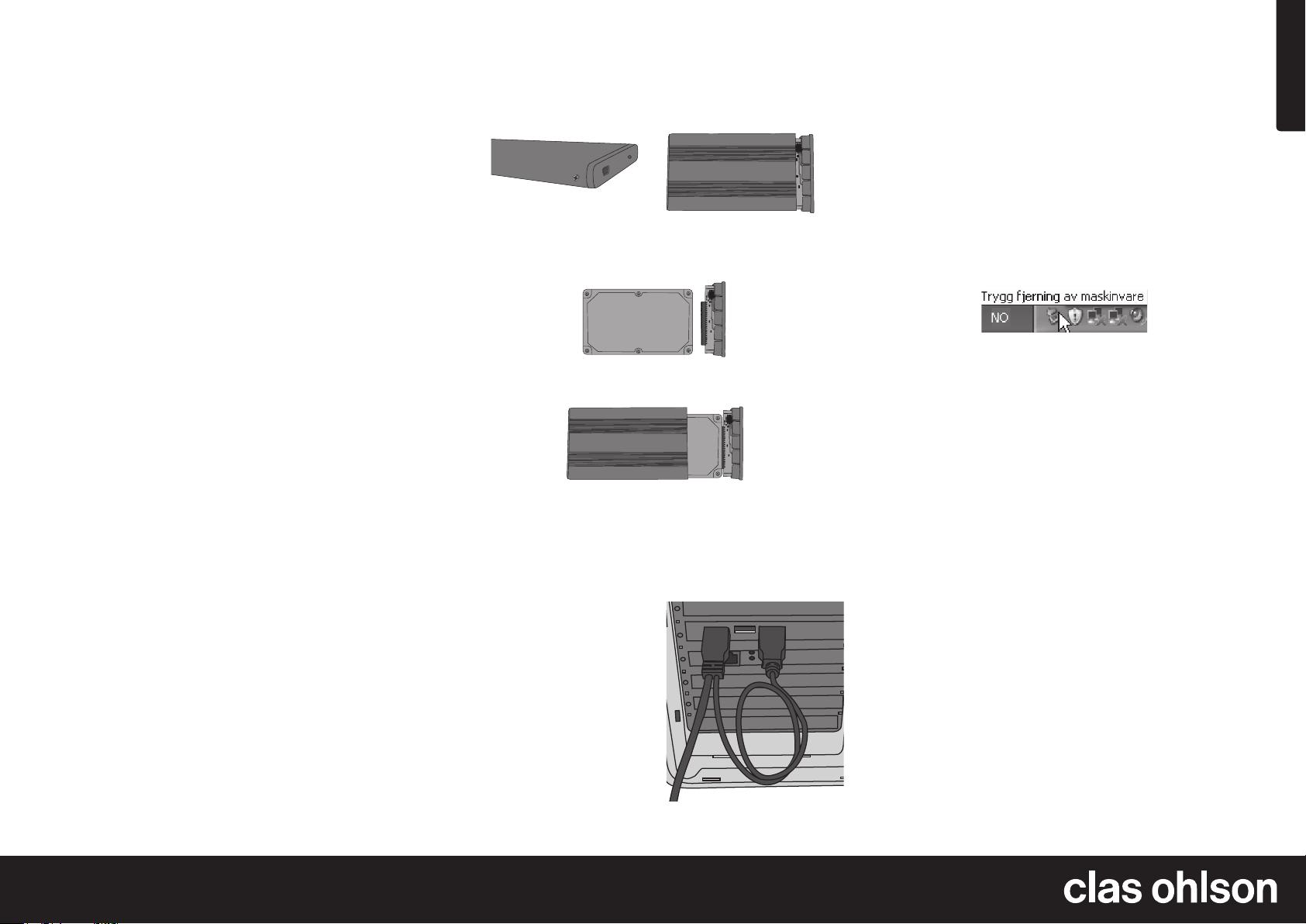

dem USB-Anschluss entfernen.
Installation
1. Das mitgelieferte USB-Kabel
zwischen dem Gehäuse und
zwei USB-Anschlüssen am
PC anschließen. (Es werden
zwei USB-Anschlüsse
verwendet, um die Festplatte
besser mit Strom zu
versorgen. Der USB-Stecker
mit dem dünneren Kabel dient
nur zur Stromversorgung,
der USB-Stecker mit dem
dickeren Kabel dient sowohl
zur Datenübertragung als
auch zur Stromversorgung.)
3. Die Leiterplatte mit der montierten Festplatte zurücksetzen.
