Norcold NR740 Series Installation instructions

12/24 VOLTS DC,120/240 VOLTS
AC REFRIGERATORS
INSTALLATION AND OWNER’S
MANUAL
Service Information
If service or parts are required, contact the nearest Norcold Service Center. To
nd an authorized Norcold Service Center near you, please telephone the Norcold
Customer Support Dept. at 800-543-1219 (option-1) or visit our web site at www.
norcold.com.
Norcold Customer Support Dept.
Telephone : [phone]
Fax : [phone]
Web Site: www.norcold.com
Model No. Serial No.
03/01/2013
Part No. 635991A

2
NORCOLD AC/DC Models - Two Year Limited Warranty
Norcold, Inc. warrants for a period of two (2) years from the date of purchase that
Norcold, Inc. will repair or replace its AC/DC refrigerators.
Limitations of Warranty
1. This warranty is the only warranty for Norcold AC/DC refrigerators. This warranty
does not cover glassware, electric light bulbs or replaceable fuses.
2. This warranty does not apply to refrigerators or component parts that have been
subjected to misuse, improper installation, abnormal service, transit damage,
recharging of cooling unit system, accident, re, improper repair, tampering or
abuse.
3. The duration of any implied warranty is limited to two (2) years.
4. Some states do not allow limitations on how long an implied warranty lasts, so the
above limitation may not apply to you.
Limitations of Remedy
1. The responsibility of Norcold under this or any warranty is limited to the repair or
replacement (at Norcold’s option) of any defective refrigerator or component part.
2. In no event and under no circumstances shall Norcold be responsible for
any other charge whatsoever, including but not limited to charges or claims
for labor, lost business, lost time, lost prots, loss of use, or any kind of
incidental or consequential damages, however denominated or described.
3. Some states do not allow for the exclusion or limitation of incidental or
consequential damages, so the above exclusion may not apply to you.
To obtain warranty service, contact Norcold Customer Service at [phone] or
visit our website at www.norcold.com.
Legal Rights
This warranty gives you specic legal rights, and you may have other legal rights which
vary from state to state.

3
Safety Awareness
Read this manual carefully and understand the contents before you install the
refrigerator.
Be aware of possible safety hazards when you see the safety alert symbol on the
refrigerator and in this manual. A signal word follows the safety alert symbol and
identies the danger of the hazard. Carefully read the descriptions of these signal
words to fully know their meanings. They are for your safety.
This signal word means a hazard, which if ignored, can cause
dangerous personal injury, death, or much property damage.
This signal word means a hazard, which if ignored, can cause
small personal injury or much property damage.
Model No. and Serial No.
The model and serial number are on a label which is inside the refrigerator on the
left side and on the cover of this manual.
Operation
This refrigerator is made for refrigerating purposes and operates on a 12/24 volt DC
power supply or 120 volt (60 hertz) / 240 volt (50 hertz) AC power when installed as
written in this manual.
Never store combustible materials near the refrigerator. Storing
combustible materials near the refrigerator creates a safety
hazard and also decreases the ventilation of the cooling system
which decreases the refrigerator performance.
Do not touch the evaporator or other metal parts inside the
refrigerator cabinet with wet hands because they can freeze to
the refrigerator.
Always disconnect all power sources from the refrigerator when
doing routine maintenance. Have service work done only by a
qualied service technician.
The refrigerator temperature is controlled by a thermostat. Number “1” is the warmest
and number “5” is the coldest thermostat position. For efcient operation, change the
thermostat according to the types of food stored and the ambient temperature.
If you are not going to use the refrigerator for an extended period of time, put the
thermostat to the “OFF” position (full counterclockwise position).
WARNING
!
CAUTION
!
CAUTION
!

4
Over Heating Shut-off Device Operation
Operating the refrigerator in high ambient temperatures can over heat the cooling unit and
cause premature failure of the compressor.
To protect the cooling unit from over heating, the refrigerator will automatically shut-off
when the temperature of the refrigerator power module is higher than approximately 100°
C (212°F).
The refrigerator will restart when the temperature of the refrigerator power module is lower
than approximately 80°C (176° F).
Cleaning and Defrosting
Defrosting
It is normal for frost to collect on the freezer plate inside the refrigerator. Excess frost
decreases the cooling performance of the refrigerator. Defrost the refrigerator as
necessary.
Do not use sharp objects, a hair dryer, a heat gun, etc. to defrost
the refrigerator. Damage to the interior of the refrigerator can
occur.
- Turn the thermostat to “OFF”.
- Remove all food from the refrigerator.
Defrosting the refrigerator makes excess water inside the refrigerator.
- Put dry towels (etc.) inside the refrigerator to absorb the excess water.
- Put trays of hot water in the freezer until the frost is melted.
- Empty the drip tray.
- Remove the wet towels (etc.) and dry the inside of the refrigerator
- Turn the thermostat to the desired setting.
- Put the drip tray and all food in the refrigerator.
Cleaning
A good time to clean the refrigerator is just after you defrost it.
Clean the inside of the refrigerator as often as necessary to avoid food odors:
CAUTION
!
NOTICE

5
- Remove all food from the refrigerator.
Do not use abrasive cleaners, chemicals, or scouring pads because
they can damage the inside of the refrigerator.
- Wash the inside of the refrigerator and the door gasket with a solution of liquid dish
detergent and warm water.
- Rinse with clean water and dry.
- After cleaning, put a thin coating of petroleum jelly on the hinge side of the gasket to
keep it soft and to prevent it from rolling.
Battery Maintenance
Over cooling drains your battery
When the ambient temperature is between 70° and 90° F, keep the thermostat at the “3“
position to avoid an excessive drain of the battery. When making ice, or storing frozen
foods, turn the thermostat to the coldest setting “5“.
Maintain the battery
If the charge of your battery is not sufcient, the cooling performance of your refrigerator
decreases.
Only use a “quick charger” on the battery if the thermostat is
turned to “OFF”.
Check the Battery charge Level
A fully charged battery will have a specic gravity reading of between 1.260 and 1.280.
The battery voltage is best indicated when the refrigerator is “ON” and the battery charging
system is “OFF”. Charge the battery when the specic gravity reading is less than 1.200.

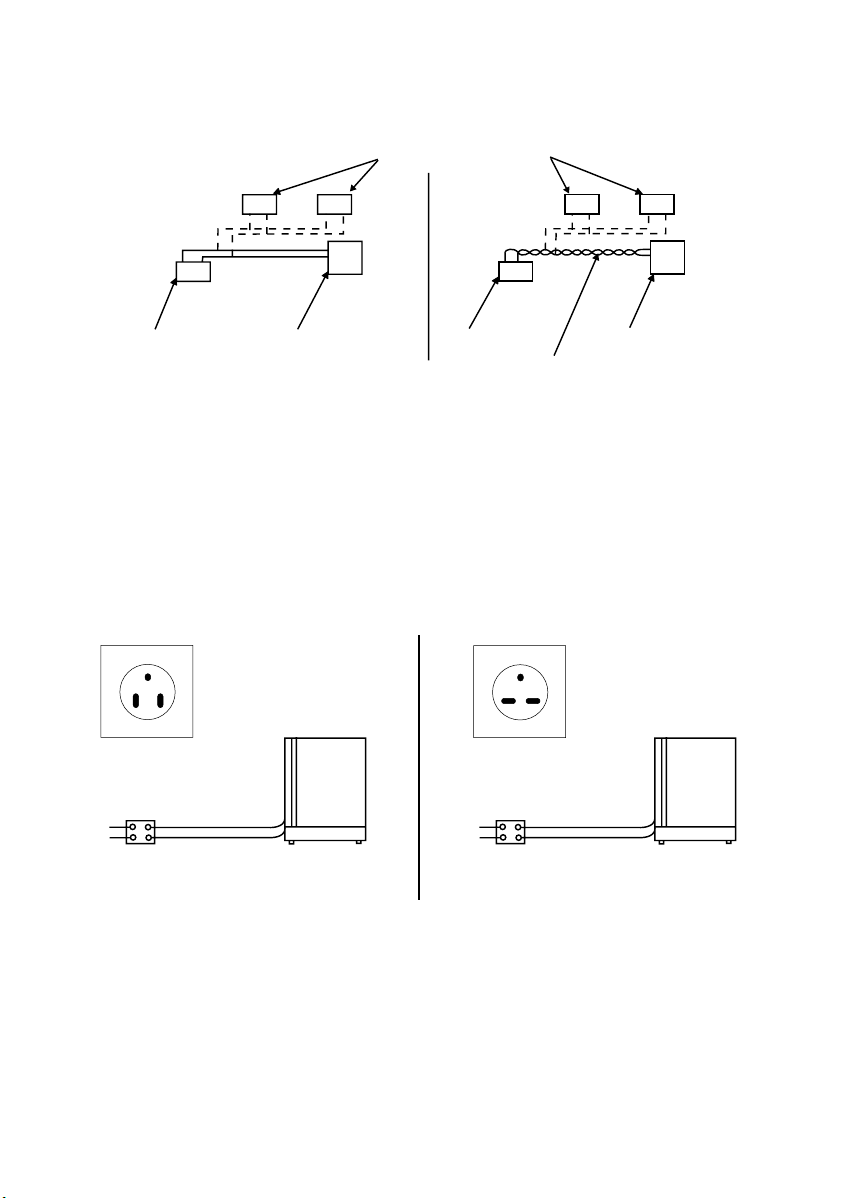

For your reference

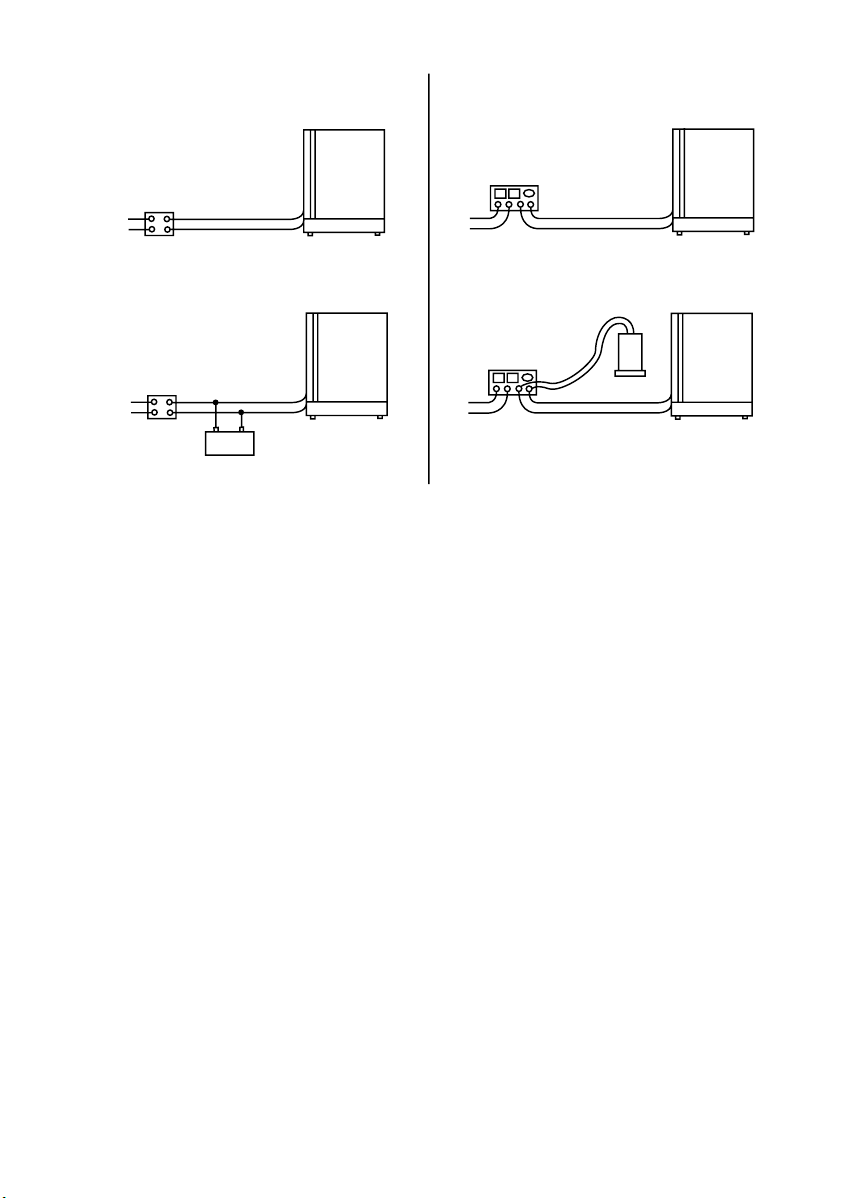

The wiring diagram shown below is recommended for dual battery hookup (See
Art02373).
NOTICE
CAUTION
!

6
Installation
The refrigerator should be located and secured on a solid surface with no gap
between the bottom rails of the refrigerator and the supporting surface.
Voltage Requirements
12.8 VDC / 24 VDC
Minimum (cut-out)......................................................................... 10.9 VDC / 23.8 VDC
Restart (cut-in).............................................................................. 12.2 VDC / 25.2 VDC
Maximum...................................................................................... 17.0 VDC / 31.5 VDC
Fuse.............................................................................................................. 15 A / 7.5 A
120 VAC / 240 VAC
Nominal .................................................................................100 / 240 VAC, 50 / 60 Hz
Minimum............................................................................................................. 90 VAC
Maximum.......................................................................................................... 264 VAC
*Recommended source:
Sure Power Industries, Inc.
1-800-845-6269
www.Surepower.com
AC supply
Circuit
Battery
Art02373

7
This refrigerator is a built-in design, it needs to be installed into a dimensioned
cabinet before using.
Before installing the refrigerator into the opening, make sure the AC/DC supply
is properly connected. In many cases, the AC/DC supply can be connected from
outside the vehicle by means of the baggage or access door.
Measure the opening to determine if you have proper clearance for installation.
Additional insulation space around the refrigerator is not necessary.
Make sure that the enclosure is the correct size:
- Model NR740: 20.5 inches high x 15.25 inches wide x 17.75 inches deep.
- Model NR751: 20.5 inches high x 18.5 inches wide x 21 inches deep.

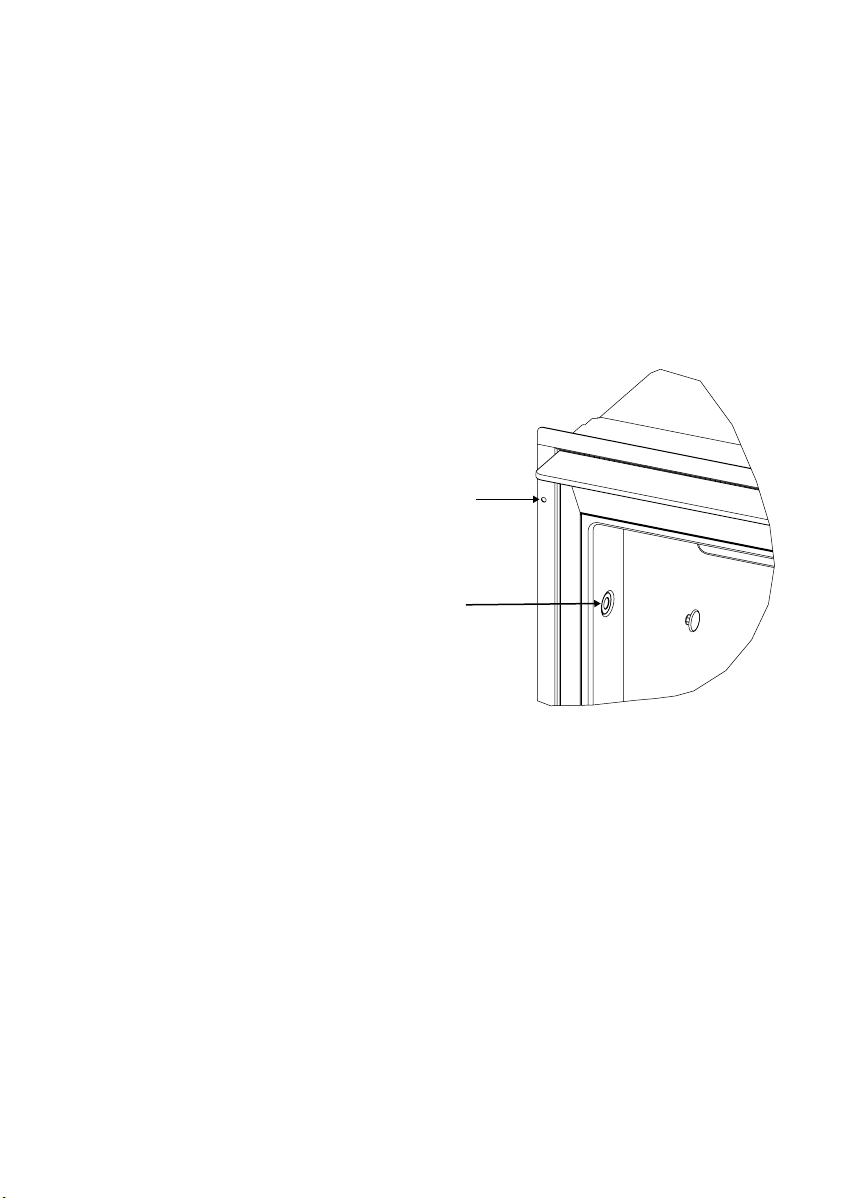

If the refrigerator has mounting
holes in the front metal ange,
put screws through the ange
(in four places) to securely
mount the refrigerator into the
opening (See Art02324).
If the refrigerator does not
have mounting holes in the
front metal ange, put screws
through the holes in the sides
of the cabinet liner (in four
places) to securely mount the
refrigerator into the opening.
Be sure the refrigerator is not
in direct sunlight or near a gas
stove, a heater, or other heat-
generating appliances. Avoid
installing your refrigerator
close to warm water lines or warm air ducts.
Your refrigerator was thoroughly cleaned before shipment from the factory. It is
advisable, however, to clean the interior once more before using. Wipe the interior with
a cloth and warm water. Then wipe with a dry cloth.
Art02324
holes in metal
flange (4 places)
holes in cabinet
liner (4 places)

8

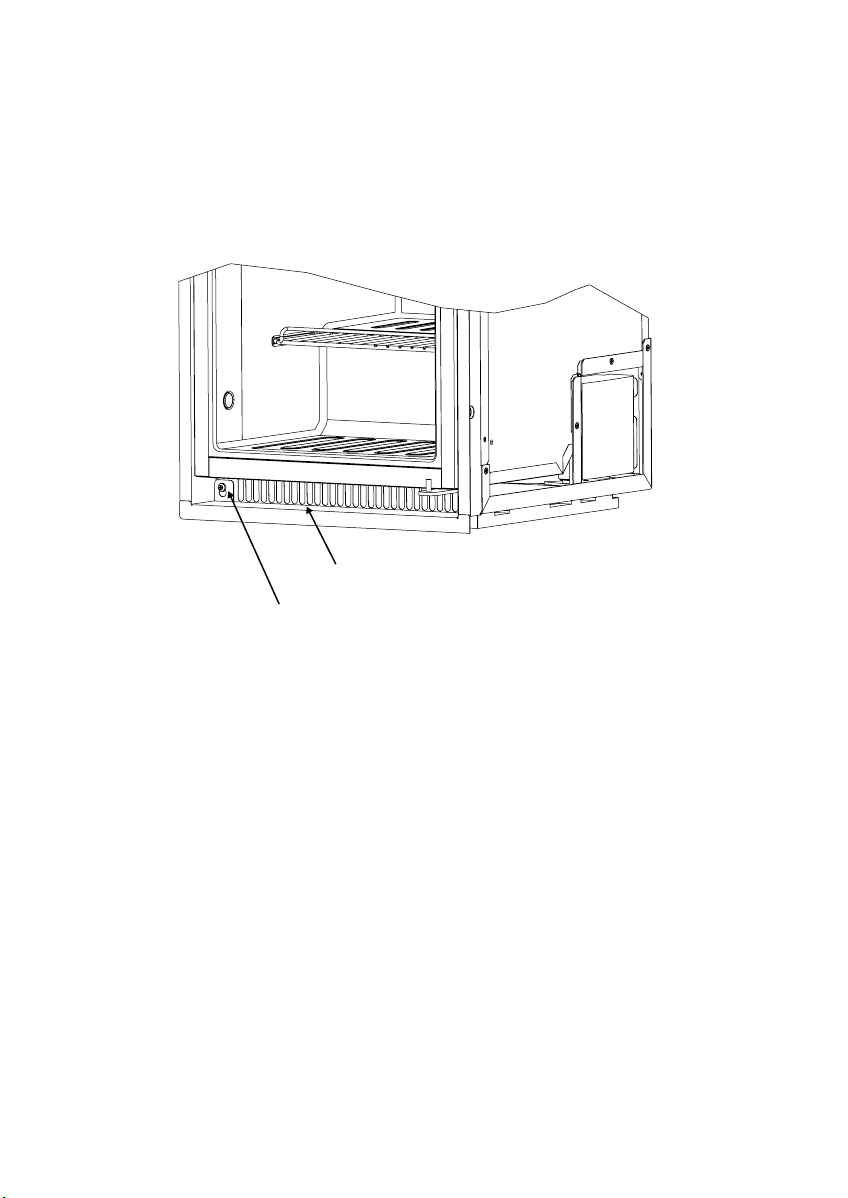

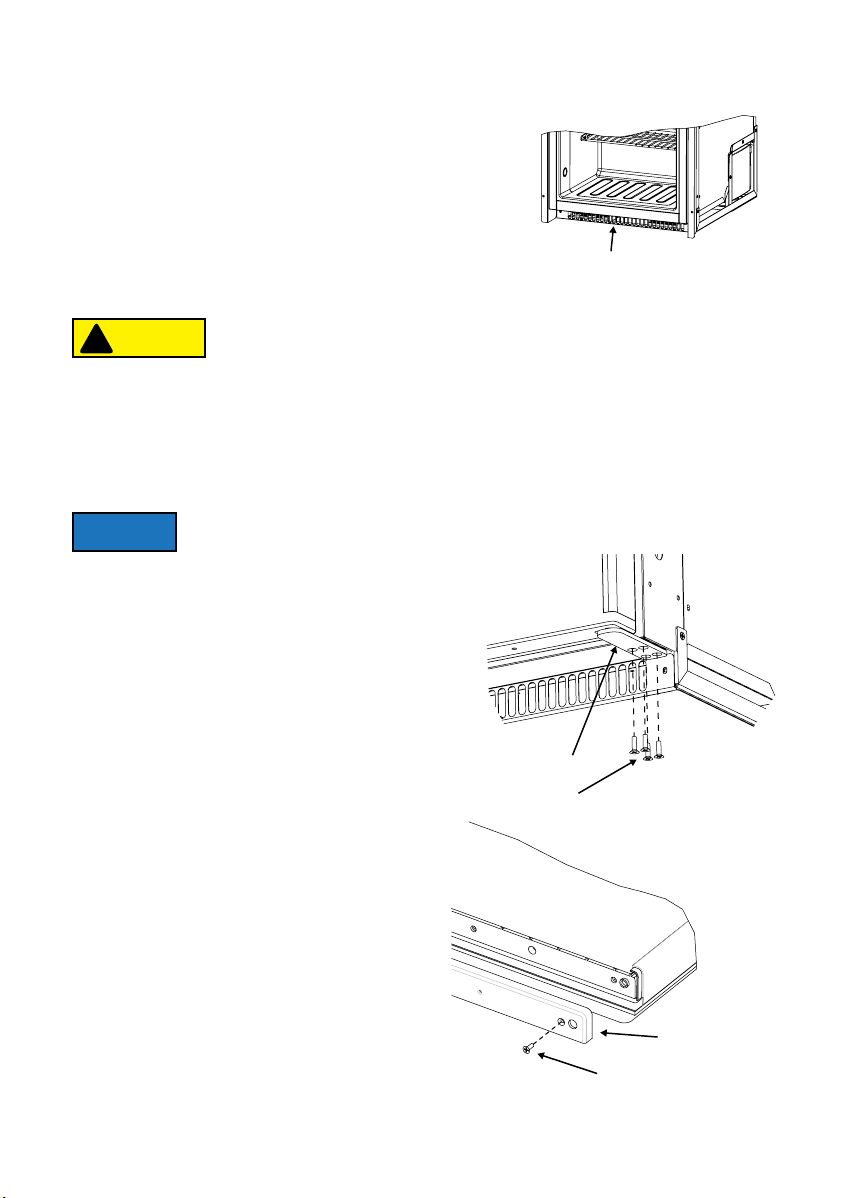

Ventilation
Sufcient ventilation (airow) over the bottom mounted
condenser of the refrigerator is necessary for the
refrigerator to operate correctly. Cooler air goes into
one side of the front lower grill and passes over the
condenser. The air removes heat from the condenser
and the warmer air goes out through the other side of
the front lower grill. Make sure that the front lower grill
is not blocked so the air can easily pass through it (See
Art02325).
If you do not make sure that the ventilation is correct, a
shortened refrigerator life expectancy, poor refrigeration,
continuous operation, accelerated battery discharge and a void
warranty will result.
Installation Options
Install a decorative door panel
The decorative door panel must be 0.9 mm or less in thickness.
1. Remove the door from the refrigerator by
removing the four screws that attach the door
hinge to the bottom of the refrigerator (See
Art02326).
2. Remove the panel retainer by removing the
three (3) screws that attach the panel retainer
(See Art02327).
lower front grill Art02325
CAUTION
!
NOTICE
Art02326
screws
door hinge
Art02327
Panel retainer
Screw

9
3. Gently pull the door panel out of the
door (Art01895).
4. Push a new door panel into the door
slot.
Do not overtighten
the screws and bolts.
5. Put the panel retainer in the original
location and attach with three (3)
screws.
6. Put the door in the original location and tighten the four (4) screws.
Reverse the door swing:
1. Remove the door from the refrigerator by removing the four (4) screws that attach
the door hinge to the bottom of the refrigerator.
2. Open the door and pull it off of the top hinge pin.
3. Remove the three (3) screws that attach the
upper hinge (See Art02328).
4. Remove the three (3) screws that attach the
latch to the refrigerator.
5. Remove the hole plugs.
6. Attach the upper hinge and the door latch to
the opposite sides of the refrigerator. Put the
hole plugs into the empty holes.
7. Move the latch to the opposite side of the door
(See Art02329):
- Remove the two (2) screws that attach the door handle assembly to the door.
- Carefully pull the door handle off of the handle pocket, so that you do not lose the
attached spring.
- Turn the door handle over and push it back onto the handle pocket.
- Reattach the door hadle assembly to the door with the two (2) screws.
- Remove the hinge hole plug and put it into the hole in the opposite end of the door.
Art01895
Door panel
CAUTION
!
Art02328
Door latch
Upper hinge
Plugs

10
Art02329
Door handle
Handle pocket
Hinge hole plug
8. Put the door onto the refrigerator and make sure that the gasket seals correctly.
9. Install and tighten the four (4) screws that attach the door hinge to the bottom of the
refrigerator.
Door mounting options:
This refrigerator is made to be installed in two ways (See Art02375). The “Flush Mount”
is with the refrigerator door inside of the mounting frame. The “Proud Mount” is with the
refrigerator door in front of the mounting frame.
Proud Mount
Flush Mount Art02375

11
To change from “proud mount” to “ush mount”:
1. If the refrigerator has a bottom cover (optional), remove it (See Art02378).
- Loosen (but do not remove) the two screws that attach the bottom cover to the
refrigerator.
- Lift the bottom cover upward and forward off of the screws.
2. Remove the screws that attach the mounting frame to the refrigerator (See
Art02374).
3. Pull the mounting frame forward until you can see the ush mounting holes through
the mounting slots.
4. Attach the mounting frame using the screws removed in step 1.
5. If the refrigerator has a bottom cover (optional), put it back in its original position on
the refrigerator.
- Tighten the two screws that attach the bottom cover to the refrigerator.
To change from “ush mount” to “proud mount”, perform the above procedure in the
opposite sequence.
Art02378Screw (1 per side)
Bottom cover (optional)

12
Proud mounting hole
(2 per side)
Mounting slot
(2 per side)
Flush mounting hole
(2 per side)
Art02374
Screw
(2 per side)
Connect the AC/DC supply
AC/DC models operate on either 120/240 volts, 50/60HZ AC current, or 12/24 volts DC
current.
When using either a converter or a battery charger, make sure that they are connected
in parallel between the battery and the refrigerator. Do not use a converter or battery
charger to supply the DC power directly to the refrigerator because these two devices
do not supply ltered DC power (See Art01521).

13
As the distance from the vehicle battery to the refrigerator increases, the correct AWG
wire size also increases. If he wire size is too small for the distance, a voltage drop
occurs. The voltage drop decreases the cooling performance of the refrigerator.
1. Norcold recommends that you use the following wire and fuse sizes:
- Measure the distance from the vehicle battery to the refrigerator:
- If the distance is less than 12 feet, use 16 AWG wire and a 10 Amp fuse.
- If the distance is between 12 and 20 feet, use 14 AWG wire and a 10 Amp fuse.
- If the distance is more than 20 feet, use 12 AWG wire and a 10 Amp fuse.
Art01521
Refrigerator Refrigerator
Refrigerator
Refrigerator
INCORRECT INCORRECT
CORRECT CORRECT
Battery charger or
AC/DC converter etc.
Battery charger or
AC/DC converter etc.
Transisterized
DC power supply
Transisterized
DC power supply

14
- Twist the lead wires to reduce the radio interference and induction of a high voltage
surge from the outside (See Art02376).
2. Connect the DC power supply.
3. Connect the AC power supply.
- Identify the AC power supply (See Art02377).
- Use the cord set with the 5-15P plug for connection to 120VAC.
- Use the cord set with the 6-15P plug for connection to 240VAC.
Art02377
Refrigerator
CORRECT
15 amperes
125 volts
AC plug
Refrigerator
CORRECT
G
G
W
15 amperes
240 volts
AC plug
Art02376
INCORRECT CORRECT
Electrical equipment
Battery Refrigerator Battery Refrigerator
Twist lead wires

RÉFRIGÉRATEURS 12/24 VOLTS
C.C.,120/240 VOLTS C.A.
MANUEL D’INSTALLATION ET
D’UTILISATION
Au sujet du service
En cas de besoin d’entretien ou de pièces de rechange, entrer en contact avec le
Centre d’entretien Norcold le plus près. Pour trouver un Centre d’entretien agréé près
de chez vous, téléphonez au Service après-vente de Norcold au 800-543-1219 ou
visitez le site Internet à www.norcold.com
Service après-vente Norcold
Téléphone : 800-543-1219
Télécopieur : 937-497-3183
Site web : www.norcold.com
No de Modèle : No de série :
03/01/2013
No de pièce 635991A

2
Modèles C.A./C.C. NORCOLD - Garantie limitée de deux ans
Norcold, Inc. offre une garantie de réparation ou de remplacement sur ses réfrigérateurs
c.a/c.c. pendant une période de deux (2) ans à compter de la date d’achat.
Restrictions de la garantie
1. La présente garantie est la seule applicable aux réfrigérateurs c.a./c.c. Norcold. Elle
ne couvre pas la verrerie, les ampoules électriques et les fusibles remplaçables.
2. La présente garantie ne s’applique pas aux réfrigérateurs ou composants qui ont
fait l’objet d’une mauvaise utilisation, d’une installation incorrecte, d’un entretien
décient, de dommages de transport, de recharge de l’unité frigorique, d’un accident,
d’un incendie, d’une réparation inappropriée, d’une intervention intempestive ou d’un
usage abusif.
3. Aucune garantie tacite ne peut s’étendre au-delà de deux (2) ans.
4. La restriction de la durée d’une garantie tacite n’étant pas autorisée dans toutes
les circonscriptions, la clause restrictive ci-dessus ne s’applique pas à tous les
utilisateurs.
Restrictions sur le recours
1. La responsabilité de Norcold en vertu de la présente garantie ou de toute autre
garantie se limite à la réparation ou au remplacement (au gré de Norcold) du
réfrigérateur ou du composant présentant le défaut.
2. Norcold décline toute responsabilité aucune pour ce qui est des autres frais y
compris, mais sans s’y limiter, frais ou demandes d’indemnité au titre de main-
d’oeuvre, perte d’exploitation, temps mort, manque à gagner, perte d’emploi ou
tous dommages accessoires ou indirects, quelle qu’en soit l’appellation ou la
description.
3. L’exclusion ou la restriction des dommages accessoires ou indirects n’étant pas
autorisée dans toutes les circonscriptions, les clauses restrictives ci-dessus ne
s’appliquent pas à tous les utilisateurs.
Pour obtenir des prestations de garantie, appeler le Service à la clientèle de Norcold
au [phone], ou rendre visite à notre site Web www.norcold.com.
Droits juridiques
La présente garantie confère des droits juridiques particuliers auxquels peuvent
s’ajouter d’autres droits variant selon les circonscriptions.

3
Sens de la prudence
Lire ce manuel dans le détail et bien comprendre les instructions avant d’installer le
réfrigérateur.
Être à l’affût de toute situation potentiellement dangereuse lorsque vous apercevez les
symboles d’alerte à la sécurité sur le réfrigérateur et dans le manuel. Un mot suit le
symbole et indique le niveau d’alerte. Lire attentivement la dénition de ces symboles
pour bien comprendre leur signication. Ils sont là pour votre sécurité.
Ce symbole indique un risque, qui, si ignoré, peut
entraîner des blessures sérieuses, voire la mort ou
des dégâts matériels importants.
Ce symbole indique un risque, qui, si ignoré, peut entraîner
des blessures ou des dégâts matériels.
No de modèle et no de série
Les numéros de modèle et de série sont indiqués sur une étiquette située à l’intérieur
du réfrigérateur du côté gauche et sur la couverture de ce manuel.
Utilisation
Ce réfrigérateur est conçu à des ns de réfrigération et fonctionne sur source
d’alimentation 12/24 V c.c. ou 120 (60 hertz) / 240 (50 hertz) c.a. à condition d’être
installé conformément aux consignes de ce manuel.
Ne jamais entreposer de matière combustible près du
réfrigérateur. Le non respect de cette mise en garde crée un
risque et de plus diminue la circulation d’air autour du système
de refroidissement, ce qui diminue la performance de l’appareil.
Ne pas toucher à l’évaporateur ni à d’autres parties
métalliques à l’intérieur de l’armoire du réfrigérateur avec
des mains humides car elles peuvent coller aux pièces.
Toujours couper l’alimentation électrique avant d’effectuer
toute opération d’entretien courant sur l’appareil. Toujours
utiliser les services d’un technicien qualié.
La température à l’intérieur du réfrigérateur est contrôlée par un thermostat. La position
«1» correspond à la température la moins froide et la position «5» à la température la
plus froide. Pour une meilleure efcacité, changer la position du thermostat suivant le
type de nourriture dans l’appareil et la température ambiante.
Si le réfrigérateur n’est pas utilisé pendant une longue période, placer le thermostat à la
position «OFF» (position à fond vers la gauche).
ATTENTION
!
ATTENTION
!
AVERTISSEMENT
!

4
Fonctionnement du dispositif d’arrêt en cas de surchauffe.
Le fonctionnement du réfrigérateur à température ambiante élevée peut entraîner la
surchauffe du système de réfrigération et la défaillance prématurée du compresseur.
Pour protéger le frigorifère contre la surchauffe, le réfrigérateur s’éteint automatiquement
lorsque la température de son module d’alimentation monte à plus de 100 °C (212 °F)
environ.
Le réfrigérateur se remettra en marche lorsque la température de son module d’alimentation
sera redescendue à moins de 80 °C (176 °F) environ.
Nettoyage et dégivrage
Dégivrage
Il est tout à fait normal que du givre se forme à la surface de la plaque de réfrigération à
l’intérieur du réfrigérateur. L’accumulation du givre diminu la capacité de refroidissement
du réfrigérateur. Dégivrer le réfrigérateur suivant besoin.
Ne vous servez pas les objets pointus, d’un séchoir à
cheveux, d’un pistolet à air chaud, etc. pour dégivrer le
réfrigérateur. Vous risquez d’endommager l’intérieur de
l’appareil.
- Placer le thermostat sur «OFF».
- Sortir toutes les denrées alimentaires du réfrigérateur.
Le dégivrage du réfrigérateur augmente la quantité d’eau à l’intérieur de
l’appareil.
- Placer des chiffons secs à l’intérieur pour absorber l’eau en excès.
- Placer des bacs d’eau chaude à l’intérieur du compartiment de congélation jusqu’à
ce que le givre disparaisse.
- Vider l’égouttoir.
- Sortir les chiffons mouillés et sécher l’intérieur du réfrigérateur.
- Placer le thermostat à la position désirée.
- Remettre l’égouttoir en place et toutes les denrées alimentaires à l’intérieur du
réfrigérateur.
Nettoyage
Il est suggéré de nettoyer le réfrigérateur après l’avoir dégivré.
Nettoyer l’intérieur du réfrigérateur à chaque fois que cela est nécessaire pour éviter les
odeurs.
ATTENTION
!
AVIS

5
- Sortir toutes les denrées alimentaires du réfrigérateur.
Ne pas utiliser de produits de nettoyage abrasifs ni de tampon à récurer
car ils peuvent endommager l’intérieur du réfrigérateur.
- Nettoyer l’intérieur du réfrigérateur et le joint de porte avec une solution d’eau tiède
et de produit à vaisselle liquide.
- Rincer à l’eau claire et sécher.
- Une fois le nettoyage terminé, enduire le côté articulation du joint d’une légère couche
de pétrolatum pour conserver la souplesse du joint et éviter le décollement.
Entretien des batteries
Un refroidissement trop fort vide les batteries
Lorsque la température ambiante est entre 70 et 90°F, laisser le thermostat à la position
«3» pour éviter de vider la batterie. Placer le thermostat sur «5» (le plus froid) pour faire
des cubes de glace ou conserver des surgelés.
Entretien des batteries
La capacité de refroidissement du réfrigérateur diminuera si la batterie n’est pas
sufsamment chargée.
N’utiliser de «chargeur rapide» que lorsque le thermostat est
placé sur «OFF».
Vérier la charge de la batterie
La densité d’une batterie à pleine charge est comprise entre 1,260 et 1,280. La lecture la
plus juste est lorsque le réfrigérateur est «ON» et que le chargeur de batterie est «OFF».
Charger la batterie lorsque la densitie de l’electrolyte est inferiure a 1200.
Schéma de câblage
Le schéma de câblage ci-dessous correspond au câblage recommandé pour le branche-
ment d’une batterie double (schéma Art02373).
ATTENTION
!
AVIS

6
Installation
Le réfrigérateur doit se trouver sur une surface ferme et être xé dessus sans aucun
espace entre les rails inférieurs du réfrigérateur et la surface de soutien.
Tension d’alimentation
12,8 V c.c. / 24 V c.c
Minumum (coupure) .................................................................. 10,9 V c.c. / 23,8 V c.c.
Redémarrage (reprise) .............................................................. 12,2 V c.c. / 25,2 V c.c.
Maximum................................................................................... 17,0 V c.c. / 31,5 V c.c.
Fusible.......................................................................................................... 15 A / 7.5 A
120 V c.a. / 240 V c.a.
Tension nominale.................................................................100 / 240 V c.a., 50 / 60 Hz
Minimum........................................................................................................... 90 V c.a.
Maximum........................................................................................................ 264 V c.a.
Cordon exterieure
* Fourmisseur recommeda
Sure Power Industries, Inc.
1-800-845-6269
www.Surepoer.com
Champ
Alimentation c.a.
Disjoncteur
ou grope
electrogene
Tension c.a.
Cablage d’origine.
Debrancher et rebrancher
au sectionneur (borne).
Convertisseur ou
charger de batterie
Alt
ou
Gene
Circuit APP
Batterie 12/24 V
90A/h mini
Commun avec masse c.a.
Refrigerateur
Prise exterieure
Sectionneur Modele 702
intensitemaxi 70A
avec pole negatif relie
a la masse*
Batterie 12 V
Allumage
Alternative suggeree:
2 batteries de voiturette
de golf 6 V en serie
Vers refrigerateur
Nouveau l calibre 8 rouge
Circuit de charge de batterie
Art02373-FR
