NOTAVEL moveis NT 3070 User manual

RELAÇÃO DE FERRAGENS
12
AA
10
PP
1
SC
2
TA
4
PE
4
CC
6
W
1
GG
4
PF
3
S
43
D
20
X
PARAFUSO 4X12mm CABEÇA PANELA
4X12mm CABEZA CHUCHARA
4X12mm PAN HEAD SCREW 1
N
10
1
2
3
4
5
6
13
12
12
11
11
PH
PÁGINA | PAGINA | PAGE : 01
ESQUEMA DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
COD: NT3070
BALCÃO NT 3070
BALCÓN NT 3070
NT 3070 CABINET
DIMENSÕES TOTAIS | DIMENSIONES TOTALES |
: 1220x670x424mm OVERALL DIMENSIONS
VOLUME | VOLUMEN | VOLUME: 01
CAVILHA MADEIRA 6x30mm
CLAVIJA MADERA 6x30mm
6X30MM WOODEN DOWEL
CAVILHA PLÁSTICA ESCALONADA 6x8x26mm
CLAVIJA PLÁSTICA BRIDADA 6X8X26mm
6x8x26mm FLANGED PLASTIC PEG
PARAFUSO 3,5X25MM CABEÇA CHATA
TORNILLO 3,5X25MM CABEZA PLANA
3.5X25MM FLAT HEAD SCREW
PREGO 23x4mm
CLAVO 23x4mm
23X4MM NAIL
SACHÊ DE COLA 5g
SACHÊ DE PEGAMENTO 5g
5G GLUE SACHET
PARAFUSO 3X12mm CABEÇA CHATA
TORNILLO 3X12mm PLANA
3X12mm FLAT HEAD SCREW
MINI GIZ
MINI TIZA
MINI CHALK
4
M
DOBRADIÇA SUPER CURVA 26mm
COM CALÇO 5mm - METÁLICA
BISAGRA SUPER CURVA 26mm
CON CALZO 5mm - METÁLICA
26mm METAL SUPER CURVED HINGE
WITH 5mm WEDGE
PUXADOR PLÁSTICO CROMADO 96mm - 145x25x18mm
MANIJA PLÁSTICA CROMADA 96mm - 145x25x18mm
CHROME PLASTIC HANDLE 96mm - 145x25x18mm
PÉ PLÁSTICO 40x40x50mm
PATA PLÁSTICA 40x40x50mm
40x40x50mm PLASTIC FOOT
PAR CORREDIÇA METÁLICA 350mm
PAR CORREDIZA METÁLICA 350mm
350MM PAIR OF SLIDES
PARAFUSO 4,5X60mm CABEÇA CHATA
TORNILLO 4,5X60mm CABEZA PLANA
4,5X60MM FLAT HEAD SCREW
CANTONEIRA PLÁSTICA 2 FUROS 18X18 mm
ANGULAR PLÁSTICA 2 AGUJEROS 18X18 mm
PLASTIC CORNER 2 HOLES 18X18 mm
PARAFUSO 3,5x40mm CABEÇA FLANGEADA
TORNILLO 3,5x40mm CABEZA BRIDADA
3.5X40MM FLANGED HEAD SCREW
DESTORNILLADOR
ELETRIC SCREW
DRIVER
MARTILLO
HAMMER
DESTORNILLADOR
Y DE CRUCETA
PHILLIPS
SCREWDRIVER
CINTA MÉTRICA
MEASURING
TAPE
5M
FERRAMENTAS PARA MONTAGEM E INSTALAÇÃO
HERRAMIENTAS PARA ENSAMBLAJE E INSTALACIÓN
TOOLS FOR ASSEMBLY AND INSTALLATION
Ferramentas não fornecidas | Herramientas no proporcionadas | Tools not supplied
Montagem
Ensamblaje
Assembly
ATENÇÃO: Sugerimos montar os produtos sobre a
embalagem para evitar arranhões nas peças.
PRECAUCIÓN: Sugerimos ensamblar los productos sobre el
embalaje para evitar rayaduras en las partes.
ATTENTION: We suggest assembling the products on the
packaging to avoid scratches on the parts.
PARAFUSADEIRA CHAVE PHILIPS
E FENDA MARTELO TRENA
MARTILLO DE GOMA
RUBBER HAMMER
MARTELO DE
BORRACHA
13kg
15kg
15kg
10
7
8
8
9
3kg
A marcação do número de lote e código da peça que aparece nas fitas de
borda é facilmente removida com borracha escolar ou com pano e álcool.
01. A marcação do número de lote e código da peça que aparece nas fitas de borda é
facilmente removida com borracha escolar ou com pano e álcool.
01. La marcación con el código del producto y el número en las cintas aparentes pueden
ser quitados con paño y alcohol.
01. Marking with product code and number of parts on the apparent ribbons can be
removed with cloth and alcohol.
02. Para reclamações, ter à mão a etiqueta do produto com número do lote e data da
fabricação.
02. Para cualquiera que sea la reclamación hay que tener siempre a mano la etiqueta del
producto con el número del lote y la fecha de fabricación.
02. For complaints always have the product label with the batch number and manufacturing
date at hand.
03. Sr. Montador, favor conferir as peças antes da montagem, pois só efetuamos a troca do
produto antes de ser montado.
03. Señor ensamblador, favor conferir las piezas antes del montaje, pues sólo cambiamos los
productos antes de ensamblados.
03. Mr. Assembler, please check parts before assembling. We only replace products before
put together.
1
PERFIL H PLÁSTICO BRANCO 700x18x6mm
HH
NT3070 1 BASE INFERIOR | BASE INFERIOR | LOWER BASE MDP
46848-01 1 670 424 15
NT3070 2 LATERAL ESQUERDA | LATERAL IZQUIERDA | LEFT SIDE MDP
46849-02 1 1140 380 15
NT3070 3 SUPORTE CENTRAL | SOPORTE CENTRAL | CENTRAL SUPPORT MDP
46850-03 1 595 92 15
NT3070 4 BASE INTERMEDIARIA | BASE INTERMEDIA | INTERMEDIATE BASE MDP
46851-04 1 595 424 15
NT3070 5 LATERAL DIREITA | LATERAL DERECHA | RIGHT SIDE MDP
46852-05 1 1140 380 15
NT3070 6 TAMPO SUPERIOR | CUBIERTA SUPERIOR | UPPER TOP MDP
46853-06 1 670 424 15
NT3070 7 FRENTE GAVETA | FRONTAL CAJÓN | DRAWER FRONT MDP
46854-07 1 589 143 15
NT3070 8 LATERAL GAVETA | LATERAL CAJÓN | DRAWER SIDE MDP
46855-08 2 330 113 15
NT3070 9 TRASEIRO GAVETA | TRASERO CAJÓN | REAR DRAWER MDP
46856-09 1 539 95 15
NT3070 10 FUNDO GAVETA | FONDO CAJÓN | DRAWER BOTTOM HDF
46857-10 1 568 333 3
NT3070 11 PORTA DIR/ESQ | PUERTA DER/IZQ | RIG/LEFT DOOR MDP
46858-11 1 528 293 15
NT3070 12 FUNDO INFERIOR | FONDO INFERIOR | LOWER BOTTOM HDF
46859-12 2 700 305 3
NT3070 13 FUNDO SUPERIOR | FONDO SUPERIOR | UPPER BOTTOM HDF
46860-13 1 615 150 3
NT3070 14 KIT ACESSÓRIO | KIT ACCESORIOS | ACCESSORIES SET .
46861-14
RELAÇÃO DE PEÇAS I LISTA DE PIEZAS I PARTS LIST
CÓD PRODUTO
CÓD PRODUCT
CODE
Nº PEÇA
NR. PIEZA
ITEM
DESCRIÇÃO
DESCRIPCIÓN
DESCRIPTION
MATERIAL
QTDE
CTD.
QTY.
COMP
LARGO
LENGTH
LARG
ANCHO
WIDTH
ESP
ESP
THICK
COD PEÇA
COD PIEZA
PART CODE

Fazer a preparação de todas as peças, com os
a c e s s ó r i o s e a s q u a n t i d a d e s d o s m e s m o s
ATENÇÃO: Antes de fixar as cavilhas A e as cavilhas
escalonadas CC é necessário passar cola nos furos para
ajudar a travar as peças. Evite excesso de cola, apenas
uma pequena quantidade é suficiente para a fixação.
Prepare todas las piezas, con accesorios y cantidades.
ATENCIÓN: Antes de fijar los pasadores A y los
pasadores escalonados CC, es necesario aplicar
pegamento en los orificios para ayudar a bloquear las
piezas. Evite el exceso de pegamento, solo una pequeña
cantidad es suficiente para la fijación.
Prepare all parts, with accessories and quantities
ATTENTION: Before fixing the pins A and the stepped
pins CC, it is necessary to apply glue in the holes to help
lock the parts. Avoid excess glue, only a small amount is
sufficient for fixing.
PASSO 2
PASO 2
STEP 2
PASSO 3
PASO 3
STEP 3
1 - Posicione as corrediças N (350mm) nas marcações das
laterais 2 e 5 e fixe-as com os parafusos PP(3x12mm)
2 - Encaixe as cavilhas A (6x30mm) na base das laterais 2 e 5
3 - Encaixe as cavilhas escalonadas CC (8x26mm) no topo
das laterais 2 e 5 conforme desenho
1 - Posición las corredizas N (350mm) en las marcaciones de
los lados 2 y 5 y fijelos con los tornillos PP (3x12mm)
2 - Encaje las clavijas A (6x30mm) en la base de los lados 2 y 5
3 - Encaje las clavijas bridadas CC (8x26mm) en el alto de los
lados 2 y 5 según el dibujo abajo
1 - Position the N slides (350mm) to markings of sides 2 and 5
and fix it with the PP (3x12mm) screws
2 - Fit the A dowels (6x30mm) to base of sides 2 and 5
3 - Fit the CC sttagered dowels (8x26mm) to the top of sides 2
and 5 according the drawing bellow
25
PE 2
PF 2
PH 2
2
3
PH 2
A4
2
4
1 - Encaixar a peça 5 na peça 1 e fixá-las com os parafusos
PF (3,5x60mm) juntamente com os pés PE (40X40X50 mm).
2 - Adicionar a peça 3 na peça 5 com os parafusos PH
(3,5x40mm) usando como referencia os pré furos na peça 3
3- Adicionar a peça 4 na peça 5 com os parafusos PH
(3,5x40mm).
1 - Montar la pieza 5 en la pieza 1 y fijarlas con tornillos PF
(3,5x60 mm) junto con pies PE (40X40X50 mm).
2 - Agregue la parte 3 a la parte 5 con los tornillos PH
(3.5x40mm) usando los agujeros previos en la parte 3 como
referencia
3- Agrega la parte 4 a la parte 5 con los tornillos PH
(3.5x40mm).
1 - Fit part 5 to part 1 and fix them with PF screws
(3.5x60mm) together with PE feet (40X40X50 mm)
2 - Add part 3 to part 5 with the PH screws (3.5x40mm) using
the pre-holes in part 3 as a reference
3- Add part 4 to part 5 with the PH screws (3.5x40mm)
21
6
542
13
12
12
1 - Encaixe as dobradiças M nas porta 11 e fixe-as com
os parafusos X (4x12mm).
2 - Alinhe os puxadores S nos furo da peça 11 e fixe-os com
os parafusos W (3,5x25mm)
1 - Encaje las bisagras M en las puertas 11 y fijelas con los
tornillos X (4x12mm)
2 - Alinear las manijas S en los agujeros de la pieza 11 y
fijelos con los tornillos W (3,5x25mm)
1 - Fit the M hinges to the doors 11 and fix it with X screws
(4x12mm)
2 - Align the S handles on the holes of piece 11 and fix them
with W (3,5x25mm)
D37
X8
4
M
S2
W4
11
11
2
6
5
6
5
1
4
3

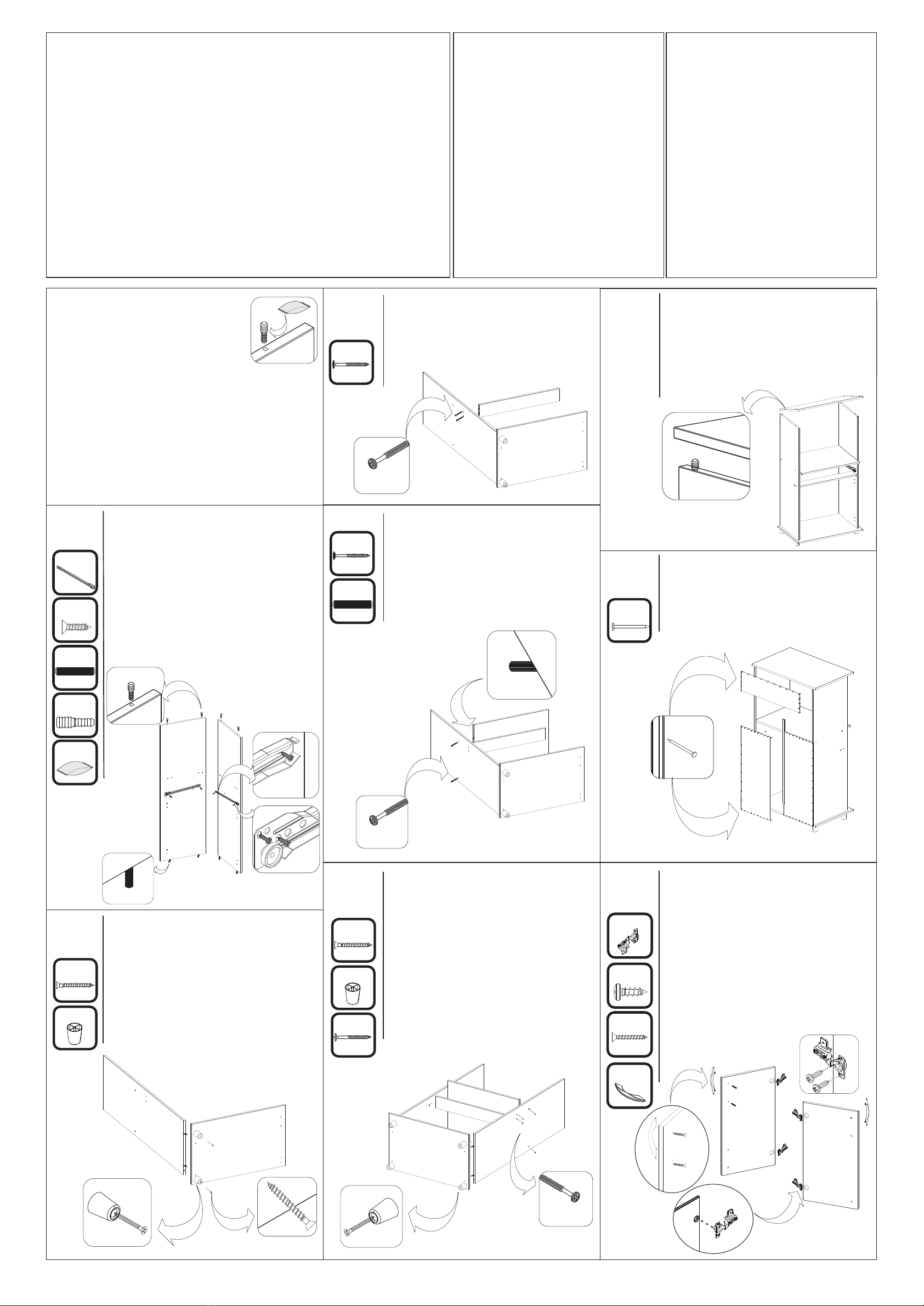

PASSO 1
PASO 1
STEP 1
N2
PP 6
A4
CC 4
SC 1
1 - Encaixar a peça 2 na peça 1 e fixá-las com os parafusos PF
(3,5x60mm) juntamente com os pés PE (40X40X50 mm).
1 - Encaje la pieza 2 en la pieza 1 y fijelas con los tornillos PF
(3,5x60mm) junto con las patas PE (40x40x50mm)
1 - Fit the piece 2 to piece 1 and fix it with PF screws
(3,5x60mm) together the foots PE (40x40x50mm)
1 - Adicionar a peça 3 na peça 2 com os parafusos PH
(3,5x40mm) usando como referência os pré furos na peça 3
1 - Añadir la pieza 3 en la pieza 2 con los tornillos PH (3,5x40mm)
utilizando los agujeros previos en la pieza 3 como referencia
1 - Add the piece 3 to piece 2 with PH screws (3,5x40mm) using
the pre-holes in part 3 as a reference

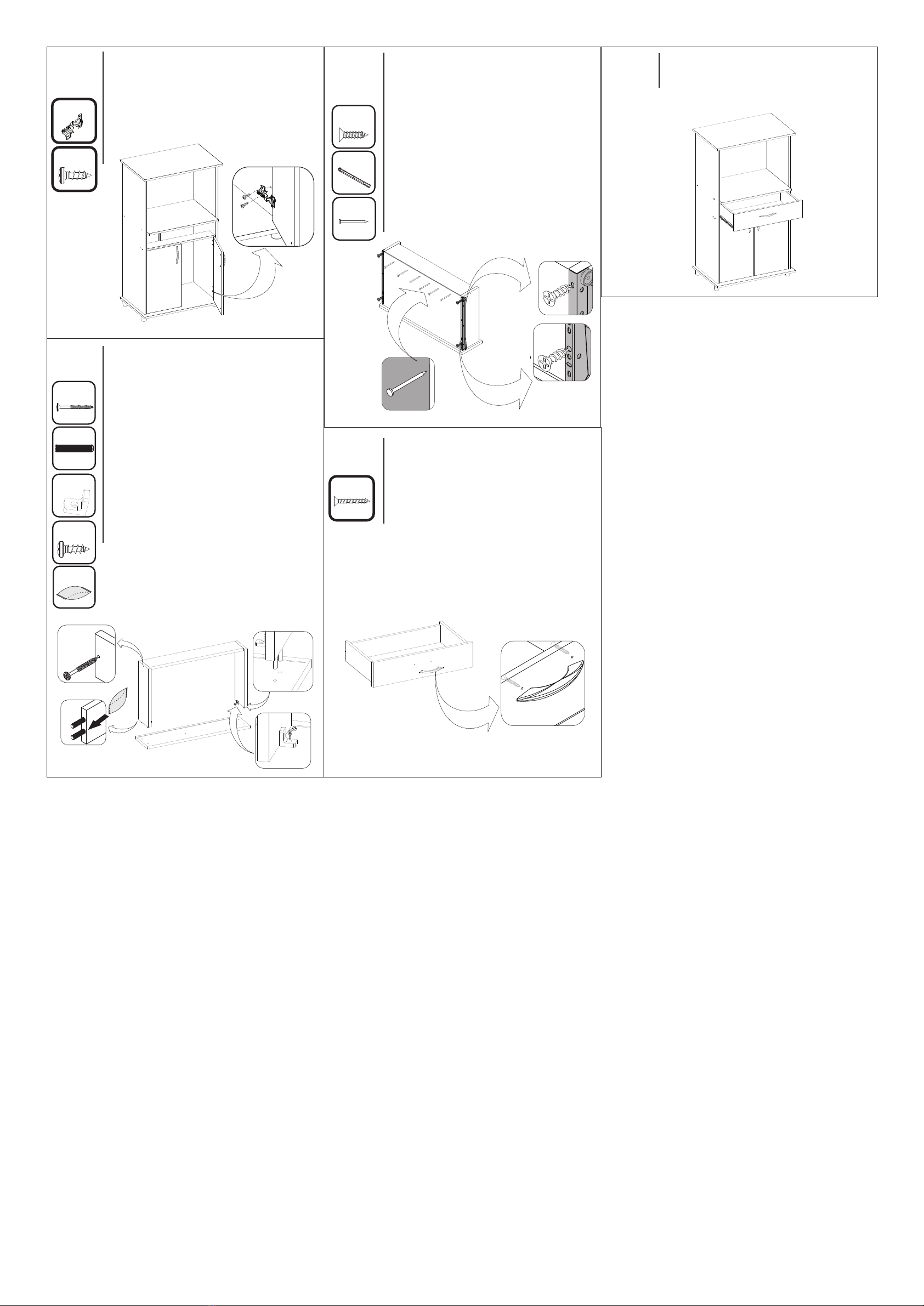

PASSO 4 1 - Encaixe as cavilhas A (6x30mm) na peça 4
2 - Adicionar a peça 4 na peça 2 com os parafusos PH
(3,5x40mm)
1 - Encaje las clavijas A (6x30mmm) en la pieza 4
2 - Añadir la pieza 4 en la pieza 2 con los tornillos PH
(3,5x40mm)
1 - Fit the A dowels (6x30mmm0 en la pieza 4
2 - Add the piece 4 to piece 2 with the PH screws
(3,5x40mm)
PASSO 5
PASO 5
STEP 5
PE 2
PF 2
PH 4
1 - Encaixar o tampo 6 sobre as cavilhas das peças 2 e 5.
Utilizar um martelo de borracha para ajudar a fixar e travar as
peças
1 - Coloque la parte superior 6 sobre las clavijas de las piezas
2 y 5. Utilice un mazo de goma para ayudar a fijar y bloquear
las piezas
1 - Fit the top 6 over the dowels of parts 2 and 5. Use a rubber
hammer to help fix and lock the parts
PASSO 7
PASO 7
STEP 7
1 - Alinhar as peças 12 e 13 e fixá-la com pregos D nas
laterais, no tampo e na base.
1 - Alinear las piezas 12 y 13 y fijalas con los clavos D en los
lados, en la cubierta y en la bse
1 - Align the pieces 12 and 13 and fix them with D nails on
the sides, top and base
PASSO 8
PASO 8
STEP 8
TERMO DE GARANTIA
A presente garantia deverá ser exercida nos prazos aqui indicados,
mediante apresentação deste certificado e da nota fiscal.
Para que o produto esteja assegurado pela garantia conferida neste
documento, o cliente deverá adotar as seguintes orientações e cuidados
quanto à montagem, conservação e limpeza.
MONTAGEM
A montagem deverá ser feita obedecendo as instruções do manual
de montagem que será fornecido com o produto no momento da entrega.
Para o uso adequado e conservação do móvel deve-se evitar maus
tratos, como por exemplo: bater portas e gavetas, arrastar ou riscar o
móvel, umidade ou calor excessivos e exposição ao sol, para evitar
possível alteração na cor original dos móveis.
Não será de responsabilidade da Notável Móveis problemas que
tenham origem na utilização dos produtos de forma inadequada ou
quebra do móvel em função do excesso de peso por colocação de pedras
de granito, mármore e outros.
- O peso suportado por cada prateleira deverá obedecer os valores
indicados na ilustração.
Também não serão de responsabilidade da Notável Móveis,
problemas que tenham origem em:
- Instalações elétricas ou hidráulicas.
- Ações de cupins ou outras pragas.
- Armazenamento e deslocamento do móvel em locais impróprios e
não dedetizados periodicamente.
- Todo e qualquer recorte ou alteração nos móveis.
- Uso de produtos de limpeza ou abrasivos não recomendados.
CONSERVAÇÃO E LIMPEZA
Para maior durabilidade, recomenda-se que a limpeza dos móveis
seja feita da seguinte forma:
Nas partes externas (portas, laterais e frente de gaveta), internas,
vidros e espelhos, a limpeza deverá ser feita com pano limpo e levemente
umedecido em água e sabão neutro. Em seguida, deverá ser passado um
pano limpo e seco.
Em caso de transferência do móvel para local diverso, esta só
poderá ocorrer através de profissional especializado, sendo que para a
movimentação do móvel é necessário que o mesmo seja levantado do
chão. O produto não deve ser arrastado, pois avarias no manuseio e
transporte, não estão contempladas na garantia.
DOCUMENTO DE FIANZA
Esta garantía se ejerce dentro del
periodo en el presente documento, con
la presentación de este certificado y la
factura.
Para que el pr o ducto es t é
garantizado por la garantía dada en este
documento, el cliente debe tomar las
siguientes directrices y precauciones de
instalación, mantenimiento y limpieza.
MONTAJE
El montaje se realizará siguiendo
las instrucciones de ensamblaje que
serán proporcionadas con la entrega del
producto.
Para el uso adecuado y la
conservación del mueble se debe evitar
los malos tratos, tales como: golpear
puertas y cajones, arrastrar o arañar los
muebles, humedad o el calor excesivos y
la exposición al sol para evitar un posible
cambio en el color original de los
muebles.
No será responsabilidad de
Notável Móveis problemas que se
originen en el uso de los productos de
forma inapropiada o ruptura del mueble
en función de exceso de peso mediante
la colocación de piedras de granito,
mármol y otros.
- El peso soportado por cada
estante debe cumplir con los valores
indicados en la ilustración.
Tampoco serán responsabilidad
de Notável Muebles los problemas que
se originan en:
- Instalaciones eléctricas o
hidráulicas.
- Acciones de termitas u otras
plagas.
- Almacenamiento y cambio del
mueble en locales inapropiados y no
fumigados periódicamente.
- Todo y cada corte o cambio en
los muebles.
- Uso de productos de limpieza o
abrasivos no recomendados.
CUIDADO Y LIMPIEZA
Para una mayor durabilidad, se
recomienda que la limpieza de los
muebles sea hecha como sigue:
En las partes externas (puertas,
laterales y frontales de cajón), internas,
vidrios y espejos, la limpieza debe ser
hecha con paño limpio y ligeramente
humedecido con agua y jabón suave. A
continuación, se debe pasar un paño
limpio y seco.
En el caso del traslado del mueble
a otro sitio, esto sólo puede ocurrir a
través de profesionales especializados,
y para el manejo del mueble se requiere
que el mismo sea levantado del piso. El
producto no debe ser arrastrado pues
daños en la manipulación y el transporte
no están cubiertos por la garantía.
WARRANTY TERM
This warranty shall be applied
within the time limits specified herein, by
presentation of this certificate and
invoice.
In order for the product to be
covered by the warranty provided in this
document, the client should follow the
following guidelines and precautions for
assembly, maintenance and cleaning.
ASSEMBLY
Assembly must be carried out
according to the instructions in the
assembly manual which is supplied with
the product at the time of delivery.
For proper use and conservation
of this furniture, mistreatment should be
avoided, such as hitting doors and
drawers, dragging or scratching the
furniture, excessive moisture or heat to
avoid possible changes in its original
color.
Problems from improper use of
the products as breaking of the furniture
due to the excess weight by installation
of granite, marble, and others will not be
the responsibility of Notável Móveis
- The weight withstood by each
shelf/drawer must comply with the
values indicated in illustration.
It will not be responsibility of the
Notável Móveis either problem from:
- E l e c tr i c a l o r h y dr a u l i c
installations.
- Actions of termites or other pests.
- Storage and moving of the
furniture in inappropriate places and not
fumigated periodically.
- Any trimming or alteration in the
furniture.
- Use of cleaning agents or
abrasives not recommended.
UPKEEP AND CLEANING
For durability, it is recommended
that the furniture be cleaned this way:
In the outer parts (doors, sides
and drawer front), inside, glass and
mirrors, the cleaning should be done with
a cloth clean and lightly moistened with
mild soap and water. Then a clean, dry
cloth should be used.
In case of transfer of the furniture
to a different place, this can only be done
by specialized professionals, and for the
moving of the furniture it is necessary
that it is lifted off the ground. It should not
be dragged because malfunctions due to
handle and moving are not covered by
the warranty.
PRAZO DE GARANTIA
O prazo de garantia será de noventa (90) dias, conforme prevista no artigo 26 do Código
do Consumidor, a contar da efetiva entrega do produto, desde que observadas as condições
normais de uso e conservação. Essa garantia cobre defeitos de fabricação. A Indústria de
Móveis Notável não se responsabiliza pela garantia estendida adquirida pelos consumidores
junto aos lojistas e seguradoras, a garantia legal da fabricante é de 90 dias. Art. 26, II, CDC.”
PASSO 6
PASO 6
STEP 6
PÁGINA | PAGINA | PAGE : 02

10
7
2
2
2
2
X4
TA 2
PH 2
A4
SC 1
25
11 11
PASSO 9
PASO 9
STEP 9
2
M
X8
1 - Adicionar as peças 11 nas peças 2 e 5 e fixe-os com
os parafusos X (4x12mm)
1 - Anãdir la pieza 11 en las piezas 2 y 5 y fijelas con los
tornillos X (4x12mm)
1 - Add the pieces 11 on parts 2 and 5 and fix them with X
screws (4x12mm)
PASSO 9
PASO 9
STEP 9
ATENÇÃO: Antes de fixar as cavilhas A é necessário passar
cola SC nos furos para ajudar a travar as peças. Uma pequena
quantidade de cola é suficiente.
1 - Insira as cavilhas A (6x30mm) nas peças 8.
2 - Em seguida fixe as peças 9 nas peças 8 com os parafusos
PH (3,5x40mm)
3 - Encaixe as peças 8 no conjunto montado anterior
4 - Fixe as peças 8 na peça 7 utilizando as cantoneiras TA e os
parafusos X (4x12mm)
ATENCIÓN: Antes de fijar los pasadores A, es necesario
aplicar pegamento SC en los orificios para ayudar a bloquear
las piezas. Basta con una pequeña cantidad de pegamento.
1 - Inserte los pines A (6x30 mm) en las partes 8.
2 - Luego fije las partes 9 a las partes 8 con los tornillos PH
(3.5x40mm)
3 - Montar las piezas 8 en el conjunto ensamblado anterior
4 - Fije las partes 8 a la parte 7 usando los escuadras TA y los
tornillos X (4x12mm)
ATTENTION: Before fixing pins A, it is necessary to apply glue
SC in the holes to help lock the parts. A small amount of glue is
sufficient.
1 - Insert pins A (6x30mm) into parts 8.
2 - Then fix parts 9 to parts 8 with the screws PH (3.5x40mm)
3 - Fit parts 8 to the previous assembled set
4 - Fix parts 8 to part 7 using the angle brackets TA and the
screws X (4x12mm)
PASSO 10
PASO 10
STEP 10
PP 4
N2
D 6
1 - Encaixe o fundo 10 na frente de gaveta e alinhe-o
as laterais e ao traseiro da gaveta. Fixe com os pregos
D.
2 - Encoste a corrediça N na frente de gaveta e no
fundo 10 e fixe-a com os parafusos PP (3x12mm)
1 - Coloque el fondo 10 en la parte delantera del cajón
y alinéelo en los lados y la parte trasera del cajón.
Asegure con clavos D.
2 - Deslice la corredera N por delante del cajón y la
base 10 y fíjela con tornillos PP (3x12mm)
1 - Fit the bottom 10 in the front of the drawer and align
it on the sides and rear of the drawer. Secure with D
nails.
2 - Slide slide N in front of drawer and bottom 10 and fix
it with PP screws (3x12mm)
PASSO 11
PASO 11
STEP 11
1 - Adicionar a gaveta no móvel
1 - Agrega el cajón al gabinete
1 - Add the drawer to the cabinet
PASSO 11
PASO 11
STEP 11
1 - Alinhe os puxadores S nos furo da frente de gaveta
7 e fixe-os com os parafusos W (3,5x25mm).
2 - Alinee las manijas S en los orificios del frente del
cajón 7 y fijar con tornillos W (3,5x25 mm)
3 - Align the handles S in the holes in the front of
drawer 7 and secure with W screws (3.5x25mm)
W2
PÁGINA | PAGINA | PAGE : 03
