NOVUM FR126.04.2.0 AI User manual

Ducha redonda
y Cuadrada-
Round and Square
shower head

1
FELICITACIONES !
ESTE PRODUCTO ESTA SUJETO A RIGUROSAS PRUEBAS PARA SU CALIDAD, PERFORMANCE
Y ACABADOS. LE GARANTIZAMOS AÑOS DE FUNCIONAMIENTO SIN
INCONVENIENTES. AGRADECEMOS LA ELECCION QUE HA HECHO Y, POR SOBRE
TODAS LAS COSAS, LA CONFIANZA DEPOSITADA EN NOSOTROS. ELLA ES LA QUE NOS
MOTIVA A MEJORAR DIA A DIA EN NUESTRO TRABAJO.
ANTES DE CONECTAR LA GRIFERIA AL SUMINISTRO DE AGUA, PURGUE
LA CAÑERIA PARA ELIMINAR CUALQUIER RESIDUO.
BEFORE CONNECTING THE FAUCET TO THE WATER SUPPLY, FLUSH THE TUBING
THOROUGHLY TO ELIMINATE ANY RESIDUE.
CONGRATULATIONS !
THIS PRODUCT HAS BEEN SUBJECTED TO STRINGENT TESTS FOR ITS QUALITY,
PERFORMANCE AND FINISH. WE GUARANTEE YEARS OF TROUBLE FREE OPERATION.
WE THANK YOU FOR YOUR CHOICE AND ABOVE ALL FOR THE TRUST YOU ARE PLACING IN US.
THIS TRUST IN WHAT MOTIVATES US TO IMPROVE EVERY DAY.

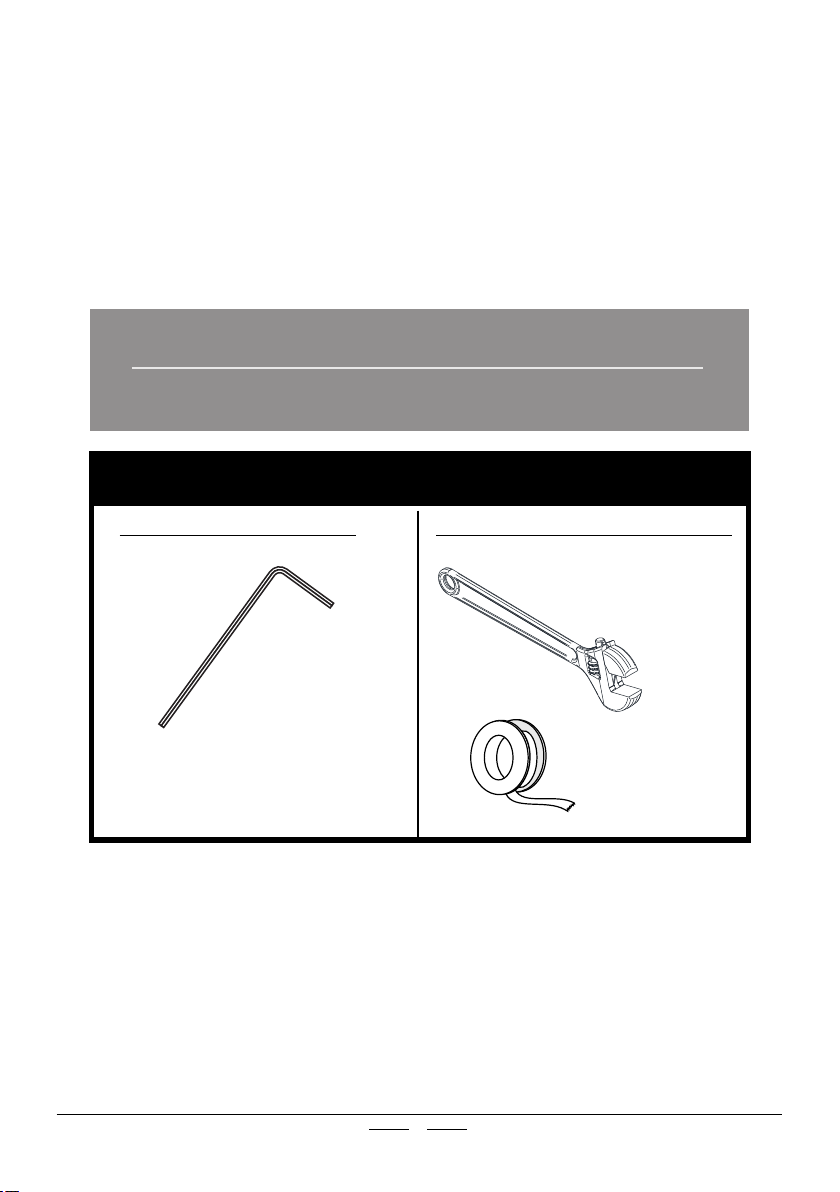

HERRAMIENTAS NECESARIAS PARA LA INSTALACION
REQUIRED INSTALLATION TOOLS.
PROVISTAS / PROVIDED NO PROVISTAS / NOT PROVIDED
Llave Allen
Allen wrench
Adjustable
wrench
Llave
Ajustable
Teflón -
Sealant Tape

FR126.04.2.0 AI
Ducha Redonda de Ø 400 mm
Round Shower Head Ø 400 mm
Llave Allen
Allen wrench
Prisionero
Screw
Roseta
Escutcheon
Brazo de ducha
Shower arm
Tuerca
Nut
Filtro
Filter
Glóbulo
Swivell ball
Arandela de goma
Rubber washer
Restrictor de caudal
Flow restrictor
Ducha
Shower
Head
Arandela plástica
Plastic washer
FR126.04.3.0 AI
Ducha Redonda de Ø 500 mm
Round Shower Head Ø 500 mm
FR126.05.2.0 AI
Ducha Cuadrada de 400 mm
Square Shower Head 400 mm
FR126.05.3.0 AI
Ducha Cuadrada de 500 mm
Square Shower Head 500 mm
Llave Allen
Allen wrench
Prisionero
Screw
DESPIECE/ EXPLODED VIEW
2

Ø 400 mm
Ø 500 mm
400 mm
500 mm
MEDIDAS / MEASURES
FR126.04.2.0 AI
Ducha Redonda de Ø 400 mm
Round Shower Head Ø 400 mm
FR126.04.3.0 AI
Ducha Redonda de Ø 500 mm
Round Shower Head Ø 500 mm
FR126.05.2.0 AI
Ducha Cuadrada de 400 mm
Square Shower Head 400 mm
FR126.05.3.0 AI
Ducha Cuadrada de 500 mm
Square Shower Head 500 mm
3
1/2"
Gas

INSTALACION / INSTALLATION
Instalación de la ducha.
Shower head installation.
4
12
3
4
5

MANTENIMIENTO / MAINTENANCE
Limpieza de picos de goma.
Nozzle cleaning.
5
1
2
3

MANTENIMIENTO / MAINTENANCE
Sustitución de picos de goma.
Remplacement of nozzles.
6
2
1

Instalación finalizada
Finished installation
7

8

9

10

FOLFR400-500 / EDITION N°1 _ MAYO 2014
