Novus NVAHD-1DN5301V-1 User manual

NVAHD-1DN5301V-1
u s e r ’s m a n u a l

NVAHD-1DN5301V-1 - User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
2
INFORMATION
EMC (2004/108/EC) and LVD (2006/95/EC ) Directives
CE Marking
Our products are manufactured to comply with the requirements of the following directives and
national regulations implementing the directives:
 Electromagnetic compatibility EMC 2004/108/EC.
 Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical
equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well
as 75VDC and 1500VDC.
WEEE Directive 2012/19/UE
Information on Disposal for Users of Waste Electrical and Electronic Equipment
This appliance is marked according to the European Directive on Waste Electrical and
Electronic Equipment (2012/19/UE) and further amendments. By ensuring this product is disposed of
correctly, you will help to prevent potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste handling of this product.
The symbol on the product, or the documents accompanying the product, indicates that this appliance
may not be treated as household waste. It shall be handed over to the applicable collection point for
used up electrical and electronic equipment for recycling purpose. For more information about
recycling of this product, please contact your local authorities, your household waste disposal service
or the shop where you purchased the product.
RoHS Directive 2011/65/UE
Out of concern for human health protection and friendly environment, we assure that our
products falling under RoHS Directive regulations, regarding the restriction of the use of
hazardous substances in electrical and electronic equipment, have been designed and manufactured in
compliance with the above mentioned regulations. Simultaneously, we claim that our products have
been tested and do not contain hazardous substances whose exceeding limits could have negative
impact on human health or natural environment.
Information
The device, as a part of professional CCTV system used for surveillance and control, is not designed
for self installation in households by individuals without technical knowledge.
The manufacturer is not responsible for defects and damages that result from improper or inconsistent
with user’s manual installation of the device in the system.

NVAHD-1DN5301V-1 - User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
3
SAFETY REQUIREMENTS
WARNING!
THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A
PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE
YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER
DEVICE OPERATION.
WARNING!
USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER-
SERVICEABLE PARTS INSIDE THIS UNIT. ONLY AUTHORIZED SERVICE PERSONNEL
MAY OPEN THE UNIT
INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY QUALIFIED SERVICE
PERSONNEL AND SHOULD CONFORM TO ALL LOCAL REGULATIONS
WARNING!
PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT DESCRIBED FOR THE GIVEN
PRODUCT IN USER’S MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE
PRODUCT, OR IF IT DOES NOT ARISE FROM THE USUAL APPLICATION OF THE
PRODUCT, MANUFACTURER MUST BE CONTACTED UNDER THE RIGOR OF
EXCLUDING THE MANUFACTURER’S RESPONSIBILITY FOR THE RESULTS OF SUCH AN
ACTION.
IMPORTANT SAFEGUARDS AND WARNINGS
1. Prior to undertaking any action please consult the following manual and read all the safety and
operating instructions before starting the device.
2. Please keep this manual for the lifespan of the device in case referring to the contents of this manual
is necessary;
3. All the safety precautions referred to in this manual should be strictly followed, as they have a
direct influence on user’s safety and durability and reliability of the device;
4. All actions conducted by the servicemen and users must be accomplished in accordance with the
user’s manual;
5. The device should be disconnected from power sources during maintenance procedures;
6. Usage of additional devices and components neither provided nor recommended by the producer
is forbidden;
7. Mounting the device in places where proper ventilation cannot be provided (e. g. closed lockers
etc.) is not recommended since it may lead to heat build-up and damaging the device itself
as a consequence;
8. Mounting the camera on unstable surface or using not recommended mounts is forbidden.
Improperly mounted camera may cause a fatal accident or may be seriously damaged itself. The
camera must be mounted by qualified personnel with proper authorization, in accordance with this
user’s manual.

NVAHD-1DN5301V-1 - User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
4
SAFETY REQUIREMENTS
9. Device should be supplied only from a power sources whose parameters are in accordance with those
specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the
camera from a power sources with unknown parameters, unstable or not meeting producer’s
requirements;
10. Signal cables (conducting TV or / and telemetric signal) should be placed in a way excluding the
possibility of damaging them by accident. Special attention must be paid to cables getting from the
camera and connecting the power supply;
11.
To avoid equipment damage, whole TV circuit should be equipped with properly made
discharge-, overload- and lightning protection devices. Usage of separating transformers is advised;
12. Electric installation supplying the device should be designed to meet the specifications given
by the producer in such a way that overloading is impossible;
13. User cannot repair or upgrade the equipment himself. All maintenance actions and repairs should
be conducted only by qualified service personnel;
14. Unplug the camera from the power source immediately and contact the proper maintenance
department when the following occurs:
 Damages to the power cord or to the plug itself;
 Liquids getting inside the device or exposure to strong mechanical shock;
 Device behaves in a way not described in the manual and all adjustments approved by the
manufacturer and possible to apply by user himself, seem not to have any effect;
 Camera is damaged;
 Atypical behaviour of the camera components may be seen (heard).
16. In necessity of repairs attention to using only original replacement parts (with their parameters
in accordance with those specified by the producer) should be paid. Non-licensed service and
non-genuine replacement parts may cause fire or electrocution;
17. After maintenance activities tests should be run to ensure proper operation of all the functional
components of the device.
Novus AHD cameras are dedicated to work with Novus AHD DVRs. Using only Novus products
guarantees the highest image quality. Connecting Novus AHD cameras to DVRs from other
manufacturers may decrease video quality.
Attention!
Technical changes reserved without prior notice and printing errors possible.

NVAHD-1DN5301V-1 - User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
5
1. PACKAGE CONTENTS
 NVAHD-1DN5301V-1 camera
 User’s manual
 A set of screws and dowels
If any of the listed equipment has been damaged during transport or if the package is incomplete,
the contents of package should be packed back in to the original box. Please contact your local
NOVUS distributor for further assistance.
2. MAIN CHARACTERISTIC
 Mechanical IR cut filter
 IR operation capability
 Horizontal resolution: 720p
 Min. illumination: from 0.00001 lx/F=1.2
 Lens type: standard, f=3.6 mm
 3DNR digital noise reduction
 SENS-UP - digital slow shutter (DSS)
 Other functions:
– mirror effect
– digital zoom
– adjusting the saturation, brightness and sharpness
 Operation in PAL and NTSC systems
 OSD menu
 Power supply: 12VDC
FOREWORD INFORMATION
To avoid equipment damage, whole TV circuit should be equipped with properly made

NVAHD-1DN5301V-1 - User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
6
3. SPECIFICATION
SPECIFICATION
Image Sensor CMOS sensor 1/2” SMARTSENS
Operating mode AHD 720p
Number of Effective Pixels 1280 (H) x 720 (V)
Horizontal Resolution 720p
Min. Illumination 0.00001 lx/F1.2 - color mode
S/N Ratio > 46 dB (AGC off)
Electronic Shutter auto: 1/50 s ~ 1/100000 s
Digital Slow Shutter (DSS) up to 2x
Digital Noise Reduction (DNR) 3D
Lens
Lens Type standard, f=3.6 mm/F1.2
Angle of View (H) 85° (AHD),
Day/Night
Switching Type mechanical IR cut filter
Switching Mode manual
Other functions
OSD languages: English, others
Digital Zoom 5x
Image Processing sharpening, mirror effect
Interfaces
Video Output BNC, 1.0 Vp-p, 75 Ohm
Installation parameters
Dimensions (mm) 145 (Ф) x 109 (H)
Weight 0.65 kg
Enclosure vandal proof, IK10 impact rating aluminum, white
polycarbonate bubble
Power Supply 12 VDC
Power Consumption 1 W
Operating Temperature -30°C ~ 40°C
Degree of Protection IP 66

NVAHD-1DN5301V-1 - User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
7
3.1. Dimensions:
3.2. View of the camera, layout of the camera items:
4. INSTALLATION
Make sure the location can support 5 times the total weight of the bullet camera. Be careful not to jam
or peel insulation covering of the cable. This may result in malfunction or a fire hazard.
 Using the template, mark the position of the mounting holes
 Drill holes for the mounting screws and the hole for video and power cables
 Pass the power and video cables through the hole in the base of the camera
 Pass the cables through a previously prepared in the ceiling/wall hole
 Using screws included in the box, attach the base of the camera to the ceiling/wall
 Adjust the position of the camera and the lens hood and then lock them with position with
suitable screws/nuts.
 Put on the camera bubble
 If necessary, make the appropriate camera settings via the OSD menu
SPECIFICATION/INSTALLATION
Adjustment on a
vertical axis
Adjustment on a
horizontal axis
Lens

NVAHD-1DN5301V-1 - User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
8
SETTINGS

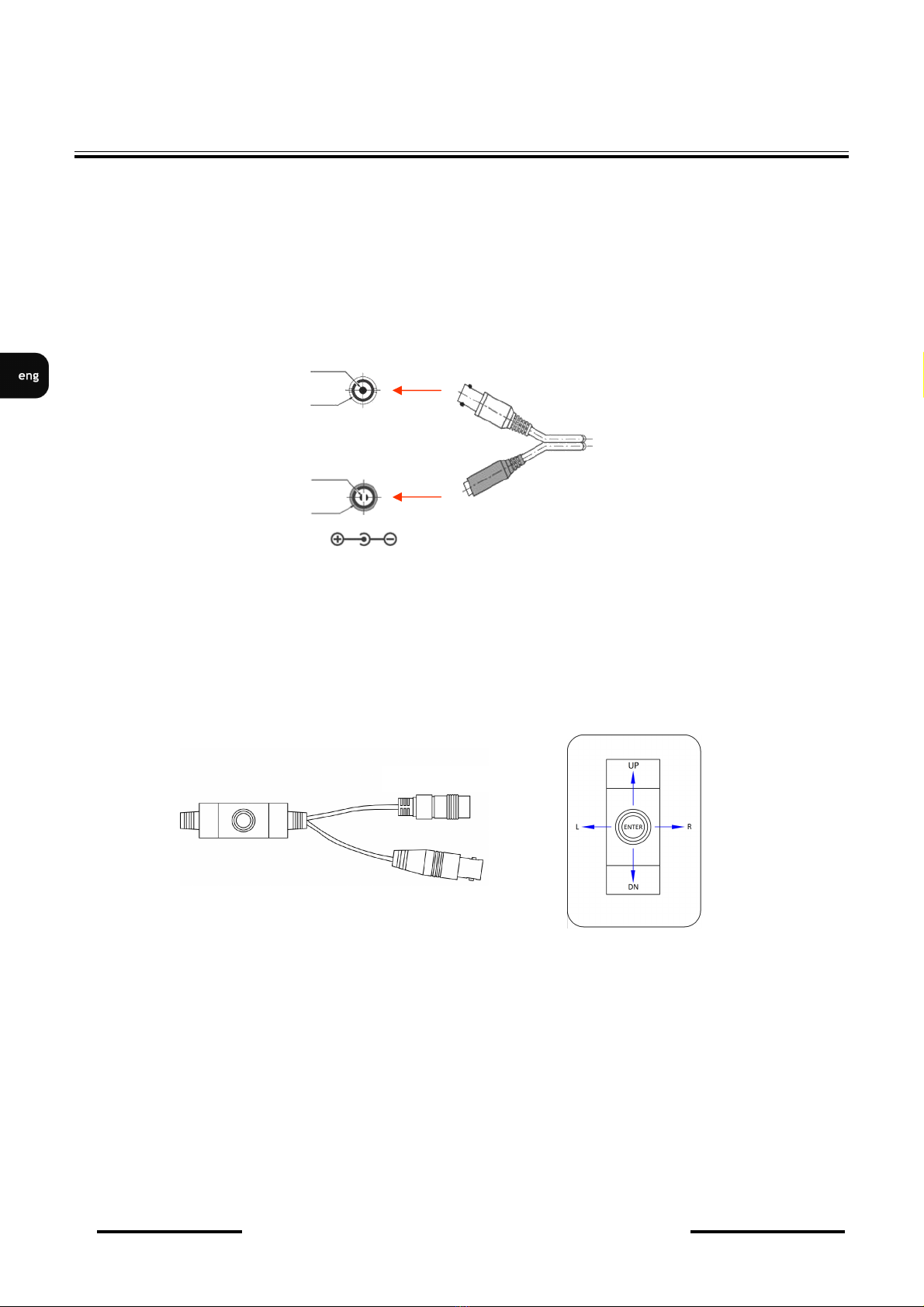

4.1. Power supply connection
NOTE: Device should be supplied only from a power sources whose parameters are in
accordance with those specified by producer in the camera’s technical datasheet. Therefore, it is
forbidden to supply the camera from power sources whose parameters are unknown, unstable or
not meeting the producer’s requirements.
5. SETTINGS
The camera has an OSD menu displayed in the foreground of image. During normal operation status
information can be displayed on the image. To navigate menu and make changes please use
joystick located on the cable of the camera:
To enter the menu, press the joystick, which sends ENTER command to the device. To choose
submenu, select the UP, DOWN (UP, DN) directions. If the sub-menu contains the symbol  that
indicates the opportunity to enter to the settings by pressing the ENTER key. To change the
parameters of selected items, press LEFT, RIGHT buttons. To exit the menu and saves changes, select
SAVE&EXIT.
video
12V DC +/- 10% power supply
video
(GND)
+
- (GND)
12VDC power supply
Video
Joystick

NVAHD-1DN5301V-1 - User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
9
5.1. Main menu
In order to enter the menu press the joystick button (ENTER command). The following menu is
displayed on the screen:
IMAGE submenu is explained on the next page
DAY&NIGHT - selection of day/night operating mode. Available options: EXTERNAL, COLOR,
B&W, AUTO (default option: EXTERNAL). This option allows you to toggle the camera in day
mode (color) and night mode (black and white). Due to the specifics of cameras Starlight,
where the default operation mode is the color mode, AUTO and COLOR options are inactive, in
EXTERNAL mode camera works only in color and in B&W mode - only in black and white.
VIDEO STANDARD - selection of system of the camera, PAL (50Hz) or NTSC (60Hz).
NOTE: the system switching of the camera is made immediately after you select the appropriate
option (there is no need confirmation). When you switch the camera to the NTSC system, you
should also switch the DVR to an image appeared.
LANGUAGE - menu language selection. Currently available are ENGLISH (default) or CHINESE.
LOAD DEFAULT - restores the default settings for the camera options, with the exception of
system selection (PAL/NTSC).
SOFT VERSION - information about the camera firmware version
SAVE&EXIT - saves the changes in the options and closes menu
EXIT - closes the camera menu without saving changes. The changes remain valid until you
restart the camera (after power off).
SETTINGS

NVAHD-1DN5301V-1 - User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
10
SETTINGS

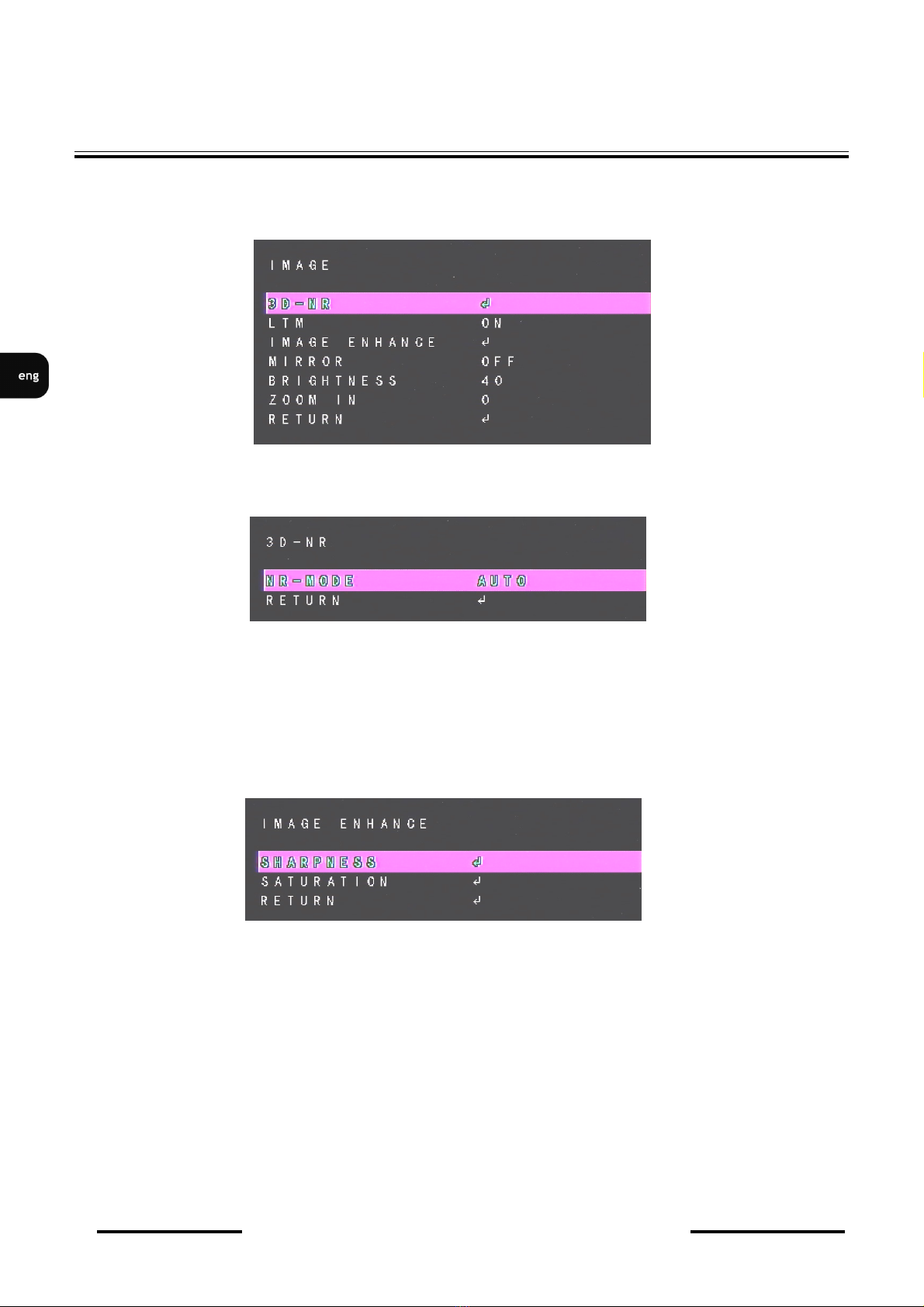

5.1.1 IMAGE submenu (picture settings)
This submenu contains the settings of the camera image.
3D-NR - It allows you to set the level of noise reduction process on variables (dynamic) parts of
the image (opens another submenu):
The available options are AUTO (default) or MANUAL. For MANUAL can select the intensity of
the noise reduction in the range of 0 - 15.
LTM - image contrast enhanced option, operating similarly to the WDR. Available options ON
(default) and OFF.
IMAGE ENHANCE - It allows you to set additional parameters of the image (opens another
submenu):
In this submenu is possible to adjust the Picture sharpness (SHARPNESS option) in two aspects:
edge enhancement (EDGE option) and clarity of detail (DETAIL option), and set the color
saturation (SATURATION option). For each function, the options are AUTO (default) or
MANUAL. For MANUAL can select the intensity of the function in the range of 0 - 15.
MIRROR - enables a mirror image. Available options OFF (default) and ON.
BRIGHTNESS - It adjusts the brightness of the image. The range of the function from 0 to 250,
the default value - 40.
ZOOM IN - enables digital zoom. The range of the function from 0 to 5, the default value - 0.
RETURN - return to the main menu

NVAHD-1DN5301V-1 - User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
11
NOTES

AAT Holding S.A.
ul. Puławska 431, 02-801 Warszawa
tel.: [phone], fax: [phone]
www.novuscctv.com
2016-04-22 TF, MK en

NVAHD-1DN5301V-1
ins t r u k c j a obs ł u g i

NVAHD-1DN5301V-1 - instrukcja obsługi wersja 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
2
INFORMACJE
Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC)
Oznakowanie CE
Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych
wprowadzających dyrektywy:
- Kompatybilność elektromagnetyczna EMC 2004/108/EC.
- Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego
przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do
1500VDC.
Dyrektywa WEEE 2012/19/UE
Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2012/19/UE) oraz
późniejszymi zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego.
Zapewniając prawidłowe złomowanie przyczyniają się Państwo do ograniczenia ryzyka
wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby
zaistnieć w przypadku niewłaściwej utylizacji urządzenia.
Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza,
że nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy oddać
do odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje
dotyczące recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz lokalnych,
dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt.
Dyrektywa RoHS 2011/65/UE
Informacja dla użytkowników dotycząca ograniczenia użycia substancji niebezpiecznych w sprzęcie
elektrycznym i elektronicznym.
W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze produkty
podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji niebezpiecznych
w sprzęcie elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie
z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, że nasze produkty zostały
przetestowane i nie zawierają substancji niebezpiecznych w ilościach mogących niekorzystnie
wpływać na zdrowie człowieka lub środowisko naturalne.
Informacja
Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru i kontroli,
nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby nie
posiadające specjalistycznej wiedzy.
Obowiązek konsultowania się z Producentem przed wykonaniem czynności nieprzewidzianej
instrukcją obsługi albo innymi dokumentami:
Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi,
innych dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu,
należy, pod rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności,
skontaktować się z Producentem.

NVAHD-1DN5301V-1 - instrukcja obsługi wersja 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
3
UWAGA!
ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM
PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA.
PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI
I OBSŁUGI KAMERY.
UWAGA !
NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE
NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH
PRACOWNIKÓW SERWISU.
WARUNKI BEZPIECZEŃSTWA
1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą
instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa;
2. Uprasza się o zachowanie instrukcji na czas eksploatacji kamery na wypadek konieczności
odniesienia się do zawartych w niej treści;
3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają one
bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność urządzenia;
4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane
zgodnie z opisem zawartym w instrukcji;
5. W czasie czynności konserwatorskich urządzenie musi być odłączone od zasilania;
6.
Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych
i nie zalecanych przez producenta;
7. Nie należy instalować tego urządzenia w miejscu, gdzie nie można zapewnić właściwej wentylacji
(np. zamknięte szafki, itp.), co powoduje zatrzymanie się ciepła i w konsekwencji może
doprowadzić do uszkodzenia urządzenia;
8. Nie wolno umieszczać kamery na niestabilnych powierzchniach lub nie zalecanych przez
producenta uchwytach. Źle zamocowana kamera może być przyczyną groźnego dla ludzi wypadku
lub sama ulec poważnemu uszkodzeniu. Kamera musi być instalowana przez wykwalifikowany
personel o odpowiednich uprawnieniach według zaleceń podanych w niniejszej instrukcji;
9. Urządzenie może być zasilane jedynie ze źródeł o parametrach zgodnych ze wskazanymi przez
producenta w danych technicznych kamery. Dlatego też, zabrania się zasilania kamery ze źródeł
o nieznanych, niestabilnych lub niezgodnych z wymaganiami określonymi przez producenta
parametrach;
UWAGI I OSTRZEŻENIA

NVAHD-1DN5301V-1 - instrukcja obsługi wersja 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
4
UWAGI I OSTRZEŻENIA
10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich
przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia
przewodów z kamery oraz na miejsce przyłączenia do źródła zasilania.
11.
W celu uniknięcia uszkodzenia urządzenia, cały tor wizyjny powinien być wyposażony
w prawidłowo wykonane układy ochrony przed zakłóceniami, przepięciami i wyładowaniami
atmosferycznymi. Zalecane jest również stosowanie transformatorów separujących.
12. Instalacja elektryczna zasilająca kamerę powinna być zaprojektowana z uwzględnieniem wymagań
podanych przez producenta tak, aby nie doprowadzić do jej przeciążenia;
13. Użytkownik nie może dokonywać żadnych napraw lub modernizacji urządzenia. Wszystkie
naprawy mogą być wykonywane jedynie przez wykwalifikowanych pracowników
autoryzowanego serwisu;
14. Należy niezwłocznie odłączyć kamerę od źródła zasilania i przewodów sygnałowych oraz
skontaktować się z właściwym serwisem w następujących przypadkach:
 Uszkodzenia przewodu zasilającego lub wtyczki tego przewodu;
 Przedostania się cieczy do środka urządzenia lub gdy zostało ono narażone na silny uraz
mechaniczny;
 Urządzenie działa w sposób odbiegający od opisanego w instrukcji, a regulacje dopuszczone
przez producenta i możliwe do samodzielnego przeprowadzenia przez użytkownika nie
przynoszą spodziewanych rezultatów;
 Obudowa została uszkodzona;
 Można zaobserwować nietypowe zachowanie kamery.
15. W przypadku konieczności naprawy urządzenia należy upewnić się, czy pracownicy serwisu użyli
oryginalnych części zamiennych o charakterystykach elektrycznych zgodnych z wymaganiami
producenta. Nieautoryzowany serwis i nieoryginalne części mogą być przyczyną powstania pożaru
lub porażenia prądem elektrycznym;
16. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić
się co do poprawności działania wszystkich podzespołów funkcjonalnych kamery.
Kamery AHD marki Novus dedykowane są do współpracy z rejestratorami AHD marki Novus. Tylko
w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu. Podłączenie kamer AHD
marki Novus do rejestratorów AHD innych producentów może skutkować obniżeniem jakości obrazu
wideo.
Uwaga!
Producent zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian parametrów
technicznych bez uprzedniego powiadomienia.

NVAHD-1DN5301V-1 - instrukcja obsługi wersja 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
5
W celu uniknięcia uszkodzenia urządzenia, cały tor wizyjny powinien być wyposażony
1. ZAWARTOŚĆ ZESTAWU
 Kamera NVAHD-1DN5301V-1
 Instrukcja obsługi
 Akcesoria montażowe
Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym
wykazem. W przypadku stwierdzenie braków należy zaniechać instalacji i skontaktować się
z dystrybutorem.
2. CHARAKTERYSTYKA OGÓLNA
 Mechaniczny filtr podczerwieni
 Możliwość pracy w podczerwieni
 Rozdzielczość pozioma: 720p
 Czułość: od 0.00001 lx/F=1.2
 Typ obiektywu: standardowy f=3,6 mm
 3DNR - cyfrowa redukcja szumu
 SENS-UP - wydłużona migawka (DSS)
 Dodatkowe funkcje:
– odbicie lustrzane
– cyfrowe powiększenie obrazu
– regulacja nasycenia, jasności i ostrości obrazu
– praca w systemach PAL i NTSC
 Menu ekranowe
 Zasilanie 12VDC
INFORMACJE WSTĘPNE

NVAHD-1DN5301V-1 - instrukcja obsługi wersja 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
6
3. DANE TECHNICZNE
DANE TECHNICZNE
Obraz
Przetwornik obrazu matryca CMOS 1/2” SMARTSENS
Tryb pracy AHD 720p
Liczba efektywnych pikseli 1280 (H) x 720 (V)
Rozdzielczość pozioma 720p
Czułość 0.00001 lx/F1.2 - tryb kolorowy
Stosunek sygnału do szumu > 46 dB (wyłączona ARW)
Elektroniczna migawka automatyczna: 1/50 s ~ 1/100000 s
Wydłużona migawka (DSS) do 2x
Cyfrowa redukcja szumu (DNR) 3D
Obiektyw
Typ obiektywu standardowy, f=3.6 mm/F1.2
Poziomy kąt widzenia obiektywu 85° (AHD),
Dzień/noc
Rodzaj przełączania mechaniczny filtr podczerwieni
Tryb przełączania manualny
Pozostałe funkcje
Menu ekranowe języki: angielski, inne
Zoom cyfrowy 5x
Obróbka obrazu wyostrzanie, odbicie lustrzane
Interfejsy
Wyjście wideo BNC, 1.0 Vp-p, 75 Ohm
Parametry instalacyjne
Wymiary (mm) 145 (Ф) x 109 (wys.)
Masa 0.65 kg
Obudowa wandaloodporna stopień ochrony IK10 aluminiowa, w kolorze
białym, klosz z poliwęglanu
Zasilanie 12 VDC
Pobór mocy 1 W
Temperatura pracy -30°C ~ 40°C
Klasa szczelności IP 66

NVAHD-1DN5301V-1 - instrukcja obsługi wersja 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
7
3.1. Wymiary kamery:
3.2. Wygląd i rozmieszczenie ważnych elementów kamery:
4. INSTALACJA
Przed rozpoczęciem instalacji należy zapoznać się z produktem, z jego parametrami i sposobem
instalacji.
 Posługując się szablonem montażowym zaznaczyć miejsca pod otwory na wkręty mocujące
 Wywiercić otwory na wkręty mocujące i otwór pod kabel wideo i zasilający
 Przełożyć kable zasilania i wideo przez otwór w podstawie kamery
 Przełożyć przewody przez przygotowany w suficie/ścianie otwór
 Za pomocą wkrętów, znajdujących się w pudełku, przykręcić podstawę kamery do powierzchni
sufitu/ściany
 Wyregulować położenie kamery, a następnie zablokować takie położenie odpowiednimi
śrubami/nakrętkami.
 Założyć kopułę kamery na podstawę.
 W razie potrzeby dokonać odpowiednich ustawień kamery za pomocą menu ekranowego
DANE TECHNICZNE / INSTALACJA
Obrót pionowy
ustawienie kąta widzenia
Obrót poziomy
ustawienie kąta widzenia
Obiektyw

NVAHD-1DN5301V-1 - instrukcja obsługi wersja 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
8
USTAWIENIA
4.1 Podłączanie zasilania
UWAGA: Kamerę należy zasilać ze źródeł o odpowiednim napięciu i wydajności prądowej.
Zastosowanie źródła zasilania o nieodpowiednich parametrach może skutkować
nieprawidłową pracą urządzenia lub jego uszkodzeniem.
5. USTAWIENIA
Kamera posiada menu ekranowe wyświetlane na tle obrazu. Podczas normalnej pracy kamery na
obrazie mogą być wyświetlane informacje statusowe. Do nawigowania po menu ekranowym
i dokonywania zmian służy joystick umieszczony na kablu kamery:
W celu wejścia do menu należy nacisnąć joystick, co oznacza dla urządzenia wykonanie polecenia
ENTER. W celu wyboru poszczególnych podmenu należy wybrać przyciski GÓRA, DÓŁ (UP, DN).
Jeżeli przy podmenu znajduje się symbol oznacza to możliwość wejścia do jego ustawień poprzez
naciśnięcie przycisku ENTER. W celu zmiany parametrów wybranych pozycji należy wybrać przyciski
LEWO, PRAWO. W celu opuszczenia menu kamery z zapisaniem dokonanych zmian należy wybrać
pozycję SAVE&EXIT.
wideo
zasilanie 12V DC +/- 10%
wideo
masa (GND)
+
- (GND)
Zasilanie 12VDC
Wideo
Joystick
