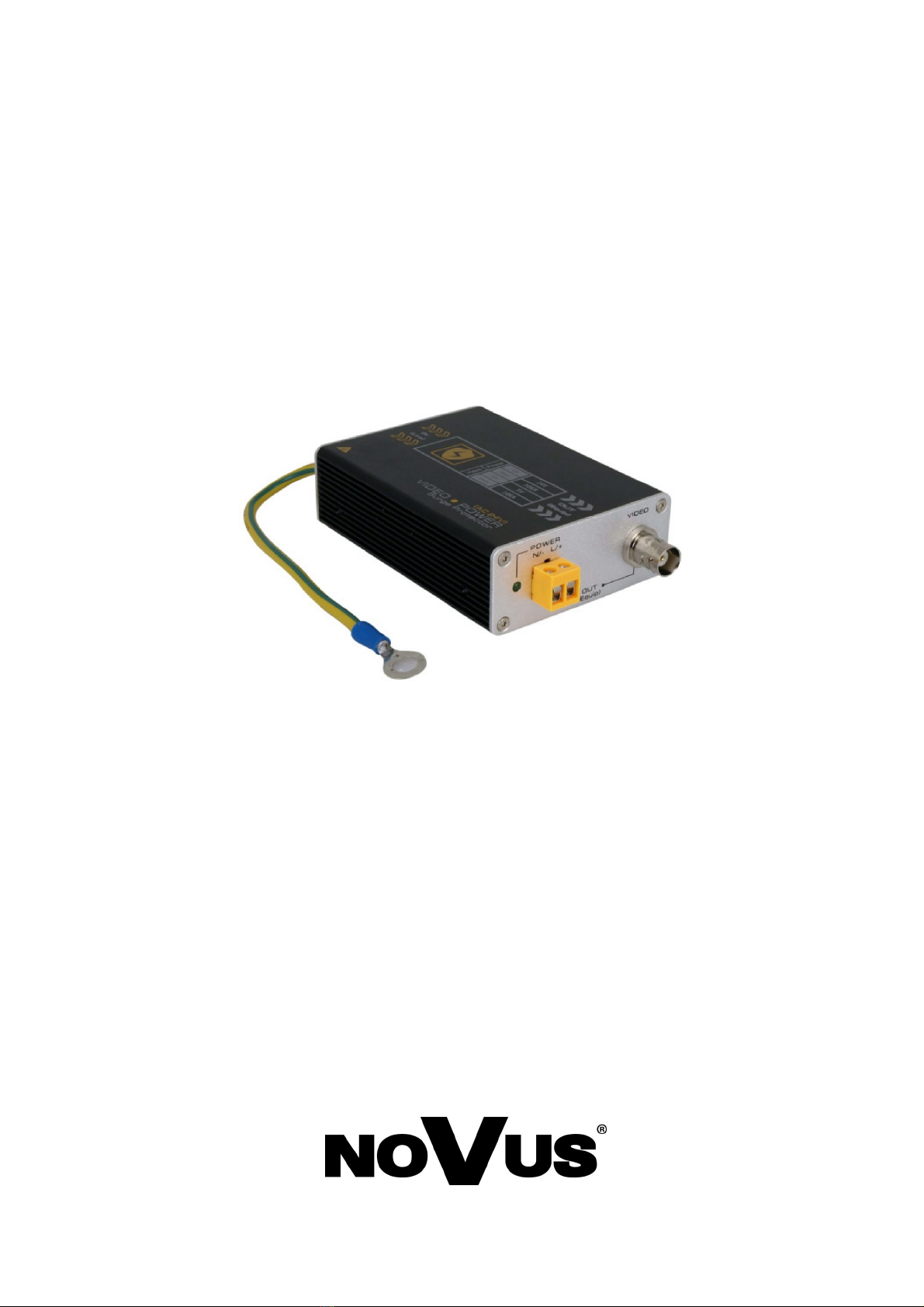

Novus NVS-021VPS-HD User manual

NVS-021VPS-HD
U s e r ’s m a n u a l

All rights reserved © AAT Holding S.A.
2
NVS-021VPS-HD user's manual, ver. 1.0
INFORMACJE
IMPORTANT SAFEGUARDS AND WARNINGS
EMC (2004/108/EC) and LVD (2006/95/EC ) Directives
CE Marking
Our products are manufactured to comply with the requirements of the following directives and
national regulations implementing the directives:
 Electromagnetic compatibility EMC 2004/108/EC.
 Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical
equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well
as 75VDC and 1500VDC.
WEEE 2012/19/EU
Information on Disposal for Users of Waste Electrical and Electronic Equipment
This appliance is marked according to the European Directive on Waste Electrical and Electronic
Equipment (2012/19/EU) and further amendments. By ensuring this product is disposed of correctly,
you will help to prevent potential negative consequences for the environment and human health,
which could otherwise be caused by inappropriate waste handling of this product.
The symbol on the product, or the documents accompanying the product, indicates that this
appliance may not be treated as household waste. It shall be handed over to the applicable collection
point for used up electrical and electronic equipment for recycling purpose. For more information
about recycling of this product, please contact your local authorities, your household waste disposal
service or the shop where you purchased the product.
RoHS Directive 2011/65/EU
Out of concern for human health protection and friendly environment, we assure that our products
falling under RoHS Directive regulations, regarding the restriction of the use of hazardous substances
in electrical and electronic equipment, have been designed and manufactured in compliance with the
above mentioned regulations. Simultaneously, we claim that our products have been tested and do
not contain hazardous substances whose exceeding limits could have negative impact on human
health or natural environment.
Information
The device, as a part of professional CCTV system used for surveillance and control, is not designed for
self installation in households by individuals without technical knowledge.
The manufacturer is not responsible for defects and damages that result from improper or
inconsistent with user’s manual installation of the device in the system.

NVS-021VPS-HD user's manual, ver. 1.0
All rights reserved © AAT Holding S.A.
3
SAFETY REQUIREMENTS
WARNING!
THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER
DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE
MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
WARNING!
USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER-
SERVICEABLE PARTS INSIDE THIS UNIT. ONLY AUTHORIZED SERVICE PERSONNEL MAY OPEN
THE UNIT
INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY QUALIFIED SERVICE PERSONNEL
AND SHOULD CONFORM TO ALL LOCAL REGULATIONS
WARNING!
PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT DESCRIBED FOR THE GIVEN
PRODUCT IN USER’S MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE PRODUCT, OR
IF IT DOES NOT ARISE FROM THE USUAL APPLICATION OF THE PRODUCT, MANUFACTURER
MUST BE CONTACTED UNDER THE RIGOR OF EXCLUDING THE MANUFACTURER’S
RESPONSIBILITY FOR THE RESULTS OF SUCH AN ACTION.
1. Prior to undertaking any action please consult the following manual and read all the safety
and operating instructions before starting the device.
2. Please keep this manual for the lifespan of the device in case referring to the contents of
this manual is necessary;
3. All the safety precautions referred to in this manual should be strictly followed, as they
have a direct influence on user’s safety and durability and reliability of the device;
4. All actions conducted by the servicemen and users must be accomplished in accordance
with the user’s manual;
5. The device should be disconnected from the system during maintenance procedures;
6. Usage of additional devices and components neither provided nor recommended by the
producer is forbidden;
7. Usage of this device in an environment with high humidity (such as near swimming pools,
bathtubs, in damp cellars) is forbidden;
8. Mounting the device on unstable surface or using not recommended mounts is forbidden.
The device must be mounted by qualified personnel with proper authorization, in
accordance with this user’s manual.

All rights reserved © AAT Holding S.A.
4
NVS-021VPS-HD user's manual, ver. 1.0
1. Features
 Power and video 2 in 1 Surge Protector
 Protection: Baseband composite video signal (Bandwidth more than 100 MHz) 12-24V ACDC
power;
 Support analog and AHD cameras.
 Large max discharge current; low limiting voltage, quick reacting time, low insertion loss.
2. Typical Application
3. Panel Diagram of NVS-021VPS-HD
Caution!
Please make sure the connection direction is correct (IN - Line; OUT - Camera) , otherwise it
will cause the damage of the surge protector.
Caution!
For full protection of cameras, monitors and DVRs it is nessesary to use surge protector to each
device. They should be installed on the both sides of line where surge could happen.
FEATURES
Video Input
(Line)
Power Input
Video Output
(Camera)
Power Output
Grounding Power LED
Grounding
Grounding
Coaxial Cable
Surge Protector
NVS-021VPS-HD
Power
Supply
Power Cable
Protected
CCTV Camera
Coaxial Cable
Grounding
Power Cable
Surge Protector
DVR

NVS-021VPS-HD user's manual, ver. 1.0
All rights reserved © AAT Holding S.A.
5
Item Description
Video
Protection
Nominal Operational Voltage 5V
Max Continuous Operational Voltage 6V
Nominal Discharge Current（8/20us）5kA
Max Discharge Current （8/20us）10kA
Voltage Protection（10/700us）<20 V
Insulation resistance ≥0.4MΩ
Reacting Time ≤1ns
Inserting Loss ≤0.5 dB
Bandwidth 100MHz
Power
Protection
Nominal Voltage 24V
Max Continuous Operational Voltage 36V
Nominal Discharge Current（8/20us）5kA
Max Discharge Current（8/20us）10kA
Limiting Voltage（8/20us）<200 V
Rated Overload Current ≤10A
Leak Current ≤5uA
Reacting Time ≤25ns
Environment Working Temperature -20 - 55°C
Physical
Properties
Size(LWH) 112mm x 63mm x 38mm
Weight 172g
Outer Shell Aluminium, color: black
4. Specification
SPECIFICATION
5. Installation
Please follow the next application steps:
1. Before inserting the protector into the system, please make sure the grounding grid reaches
the specification;
2. Connect cables according to Typical Application diagram: input ports to line, output ports to
protected device using cables as short as possible;
3. Make sure the connection is correct, otherwise it will cause the damage of the surge protector;
4. Make sure the grounding cable of the surge protector is as short as possible.
Notice:
Manufacturer reserves the right for updating technical parameters and documentation
without prior notification. Printing errors possible.

2015-10-29 JM, MK
AAT Holding S.A. , ul. Puławska 431, 02-801 Warszawa, Polska
tel.: [phone], faks: 22 546 07 59
www.novuscctv.com

NVS-021VPS-HD
I ns t r u k cj a o b sł ug i

Wszelkie prawa zastrzeżone © AAT Holding S.A.
2
NVS-021VPS-HD Instrukcja obsługi 1.0
INFORMACJE
UWAGI I OSTRZEŻENIA
Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC)
Oznakowanie CE
Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach
krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC.
Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego
przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do
1500VDC.
Dyrektywa WEEE 2012/19/UE
Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych.
Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2012/19/UE) oraz
późniejszymi zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego. Zapewniając
prawidłowe złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego
wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej
utylizacji urządzenia.
Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, że nasz produkt
nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy oddać do
odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje
dotyczące recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz
lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt.
Dyrektywa RoHS 2011/65/UE
Informacja dla użytkowników dotycząca ograniczenia użycia substancji niebezpiecznych w sprzęcie
elektrycznym i elektronicznym.
W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze produkty
podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji niebezpiecznych w sprzęcie
elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie z wymaganiami tej
dyrektywy. Jednocześnie zapewniamy, że nasze produkty zostały przetestowane i nie zawierają
substancji niebezpiecznych w ilościach mogących niekorzystnie wpływać na zdrowie człowieka lub
środowisko naturalne.

NVS-021VPS-HD Instrukcja obsługi 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
3
WARUNKI BEZPIECZEŃSTWA
Informacja
Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do
nadzoru i kontroli, nie jest przeznaczone do samodzielnego montażu w gospodarstwach
domowych przez osoby nie posiadające specjalistycznej wiedzy. Producent urządzenia nie
ponosi odpowiedzialności za wady i uszkodzenia wynikające z niewłaściwej lub niezgodnej
z instrukcją obsługi instalacji urządzenia w systemie.
UWAGA!
ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ
EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIMĄ PRZED PRZYSTĄPIENIEM
DO INSTALACJI I OBSŁUGI URZĄDZENIA.
UWAGA!
NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE
NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH
PRACOWNIKÓW SERWISU.
1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się
z niniejszą instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa;
2. Uprasza się o zachowanie instrukcji na czas eksploatacji urządzenia na wypadek
konieczności odniesienia się do zawartych w niej treści;
3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż
mają one bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz
niezawodność urządzenia;
4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być
realizowane zgodnie z opisem zawartym w instrukcji;
5. W czasie czynności konserwatorskich urządzenie musi być odłączone od systemu;
6. Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych
i nie zalecanych przez producenta;
7. Nie wolno używać urządzeń w środowisku o dużej wilgotności (np. w pobliżu basenów,
wanien, w wilgotnych piwnicach);
8. Nie wolno umieszczać urządzeń na niestabilnych powierzchniach. Urządzenia muszą być
instalowane przez wykwalifikowany personel o odpowiednich uprawnieniach według
zaleceń podanych w niniejszej instrukcji;
Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu
w instrukcji obsługi, innych dokumentach dołączonych do Produktu lub nie wynika ze
zwykłego przeznaczenia Produktu, należy, pod rygorem wyłączenia odpowiedzialności
Producenta za następstwa takiej czynności, skontaktować się z Producentem.

Wszelkie prawa zastrzeżone © AAT Holding S.A.
4
NVS-021VPS-HD Instrukcja obsługi 1.0
1. Charakterystyka ogólna
 Ogranicznik przepięć w torze wizyjnym, zasilania;
 Zabezpieczenia: Pasmo sygnału wizyjnego 100 MHz, Zasilanie 12-24 VAC/DC;
 Zarówno do kamer analogowych jak i AHD.
 Wielopoziomowe zabezpieczenie przeciwprzepięciowe, duża wartość maksymalnego prądu
wyładowczego.
2. Typowa aplikacja
3. Opis złącz Ogranicznika napięć NVS-021VPS-HD
Uwaga!
Proszę zwrócić szczególną uwagę, na poprawne podpięcie przewodów wejściowych
(biegnących od linii, w której może nastąpić przepięcie) i wyjściowych (biegnących do
zabezpieczanego urządzenia). Zamienienie kierunku podpięcia (wejścia z wyjściem) spowodowuje
uszkodzenie urządzenia.
Uwaga!
W celu pełnej ochrony przeciwprzepięciowej zarówno kamer jak i rejestratorów lub monitorów,
wymagane jest użycie ogranicznika przepięć do każdego urządzenia. Ograniczniki należy zainstalować
po obu stronach linii, w której może dojść do przepięcia.
CHARAKTERYSTYKA OGÓLNA
Wejście wideo
(Linia)
Wejście zasilania
Wyjście wideo
(Kamera)
Wyjście zasilania
Przewód uziemiający Dioda LED zasilania
Uziom
Uziom
Przewód Koncentryczny
Ogranicznik przepięć
NVS-021VPS-HD
Zasilacz
Przewód Zasilania
Zabezpieczana
Kamera
Przewód Koncentryczny
Przewód Zasilania
Ogranicznik przepięć
Uziom Rejestrator

NVS-021VPS-HD Instrukcja obsługi 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
5
Funkcja Opis
Zabezpieczenie
toru wideo
Napięcie nominalne 5V
Maksymalne ciągłe napięcie 6V
Nominalny prąd wyładowczy (8/20us) 5kA
Maksymalny prąd wyładowczy (8/20us) 10kA
Napięcie protekcji (10/700us) <20 V
Rezystancja izolacji ≥0.4MΩ
Czas reakcji ≤1ns
Tłumienność wtrąceniowa ≤0.5 dB
Pasmo przenoszenia 100MHz
Zabezpieczenie
toru zasilania
Napięcie nominalne 24V
Maksymalne ciągłe napięcie 36V
Nominalny prąd wyładowczy (8/20us) 5kA
Maksymalny prąd wyładowczy (8/20us) 10kA
Napięcie protekcji (8/20us) <200 V
Prąd przeciążenia ≤10A
Prąd upływu ≤5uA
Czas reakcji ≤25ns
Środowisko Temperatura Pracy -20 - 55°C
Wymiary
Rozmiar 112mm x 63mm x 38mm
Masa 172g
Obudowa Aluminium, kolor: czarny
4. Dane techniczne
DANE TECHNICZNE
5. Instalacja
Proszę postępować zgodnie z poniższymi krokami:
1. Przed instalacją ogranicznika przepięć, należy upewnić się, że uziom jest zgodny ze
specyfikacją;
2. Podłączyć przewody, mając na uwadze poprawne podłączenie przedstawione na schemacie
typowej aplikacji. Do złącz wejściowych należy podpiąć przewody biegnące od linii, w której
może nastąpić przepięcie. Do złącz wyjściowych należy podpiąć zabezpieczane urządzenie,
mając na uwadze by przewody łączące były możliwie krótkie.
3. Proszę sprawdzić połączenia. Odwrotne podpięcie przewodów spowoduje uszkodzenie
urządzenia.
4. Proszę upewnić się, że przewód uziemiający jest krótki jak to możliwe.
Uwaga!
Producent zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian parametrów
technicznych bez uprzedniego powiadomienia.

2015-10-29 JM, MK
AAT Holding S.A. , ul. Puławska 431, 02-801 Warszawa, Polska
tel.: [phone], faks: 22 546 07 59
www.novuscctv.com
