Novus NVS-100E/O User manual

NVS-100E/O, NVS-110E/O surge protectors, ver.1.0
All rights reserved © AAT Holding Sp. z o. o.
1
NVS-100E/O, NVS-110E/O
EMC (89/336/EEC) and LVD (73/23/EEC) Directives
CE Marking
Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives:
- Electromagnetic compatibility EMC 89/336/EEC with further amendments
- Low-voltage LVD 73/23/EEC with further amendments. This directive applies to electrical equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well
as 75VDC and 1500VDC.
WEEE 2002/96/EC Directive
Information for users who want to get rid of electrical and electronic appliances
This product is marked according to the European Directive on Waste Electrical and Electronic Equipment (2002/96/EC) and further amendments. By ensuring this product is disposed of
correctly, you will help to prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product.
The symbol on the product, or the documents accompanying the product, indicates that this appliance may not be treated as household waste. It shall be handed over to the applicable
collection point for the waste electrical and electronic equipment for recycling purpose. For more information about recycling of this product, please contact your local authorities, your
household waste disposal service or the shop where you purchased the product.
2002/95/EC RoHS Directive
Out of concern for human health protection and friendly environment, we assure that our products falling under RoHS Directive regulations, regarding the restriction of the use of
hazardous substances in electrical and electronic equipment, have been designed and manufactured in compliance with the above mentioned regulation. Simultaneously, we claim
that our products have been tested and do not contain hazardous substances whose exceeding limits could have negative impact on human health or natural environment.
Information
The device, as a part of professional CCTV system used for surveillance and control, is not designed for self installation in households by individuals without technical knowledge.
The manufacturer is not responsible for any defects or damages resulting from improper, or inconsistent with user’s manual, installation of the device in the system.
1. Tech parameters:
E/O PN-EN 61643-21-compliant surge protectors are designed to protect electrical devices operating in Ethernet 10/100/1000 Mb/s network and connected via an overhead UTP cable.
NVS-100E/O is a first line of protection for overhead connections, protecting each of the four wire pairs and discharging excess energy to the electrical ground. In order to obtain declared
protection level, please connect it to the proper electrical grounding (i.e. not the lightning rods) or a PE wire. NVS-100E/O is used best in conjunction with NVS-100E or NVS-810E inside
the building. Devices feature gas discharge tubes.
Attention!
In order to provide declared protection level all appropriate lead-outs of the device should be grounded.
2. Surge protector overview:
NVS-100E /O
Protection device used in the network transmission via overhead UTP cable. Two RJ-45 sockets (I/O). Plastic casing, PE wire attached. Features gas discharge tubes.
NVS-110E /O
NVS-100E/O is a ruggedized variant of the NVS-100E/O. Metal casing provides better resistance against mechanical shocks and ensures better electromagnetic shielding of surge
protection circuit. Features gas discharge tubes.
Usage of shielded RJ45 allows to ensure shielding continuity when using STP cable. Socket shielding is also grounded.
Model NVS-100E/O NVS-110E/O
Nominal voltage 120V
Maximum voltage 150V
Circuit protection level U
p
≤1000V - 1,2/50µs, C2
Nominal discharge current i
n
=2 kA (8/20µs)
Socket types RJ-45
Dimensions (mm) 66(W) x 60(H)
x 30(L) 95(Wr) x 50(H) x 30(L)
Weight 80 g 160 g

NVS-100E/O, NVS-110E/O surge protectors, ver.1.0
All rights reserved © AAT Holding Sp. z o. o.
2

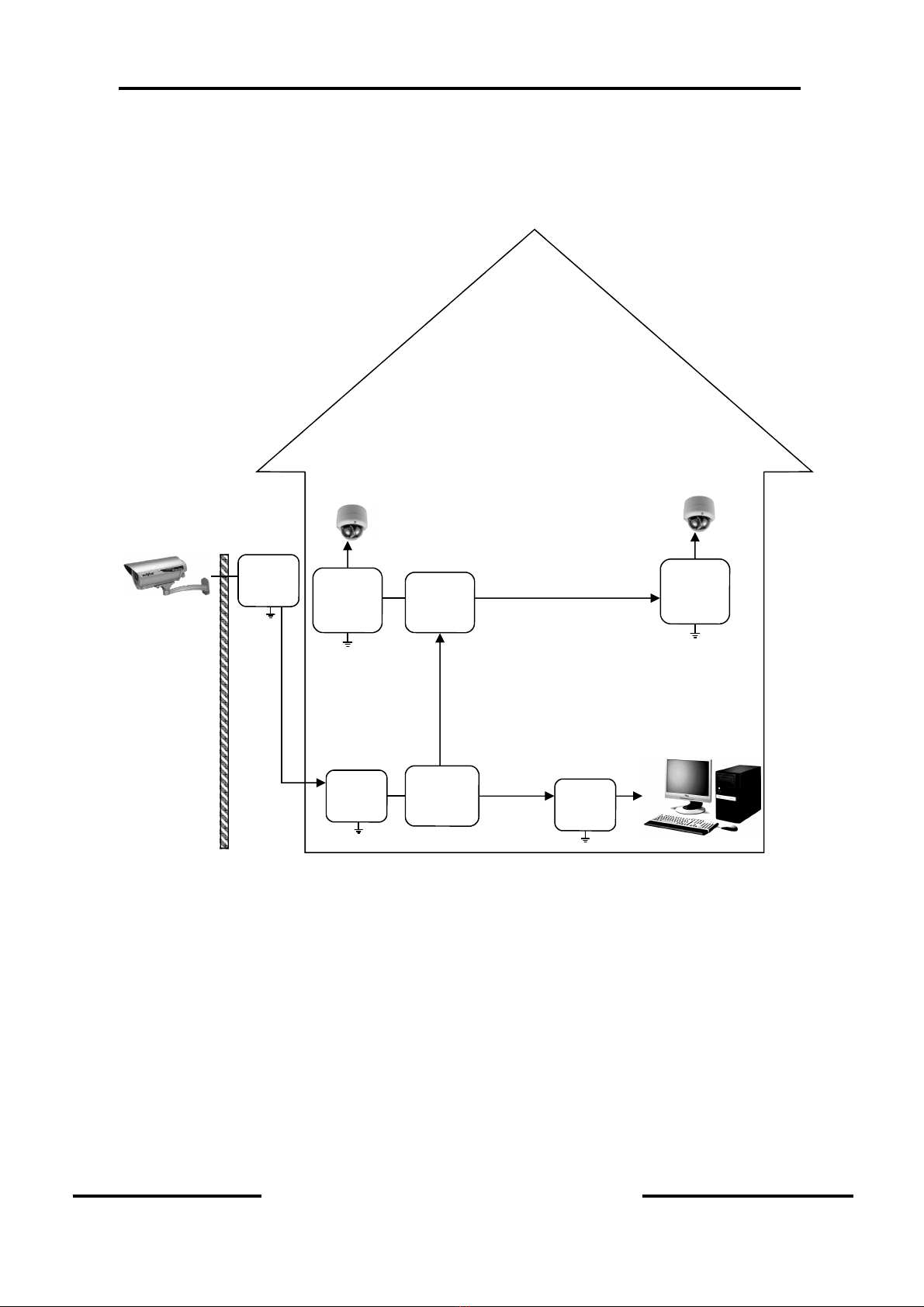

3. Installation examples:
NVS-100E/O
NVS-110 E/O
Note: When using STP cable, usage of 110E, 110E/P and 110E/O devices is recommended;
When using UTP cable, usage of 100E, 100E/P, 100E/O devices is recommended;
Switch
NVS-100E
or
110E
NVS-110E/O
or
100E/O
Linia napowietrzna
Switch PoE
NVS-100E/P
or
110E/P
Kamera IP PoE
NVS-110E/O
or
100E/O NVS-100E/P
or
110E/P
Kamera IP PoE

Urządzenia ochronne NVS-100E/O, NVS-110E/O wer.1.0
Wszelkie prawa zastrzeŜone © AAT Holding Sp. z o. o.
1
NVS-100E/O, NVS-110E/O
Dyrektywy EMC (89/336/EEC) i LVD (73/23/EEC)
Oznakowanie CE
Nasze produkty spełniająwymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy:
- Kompatybilność elektromagnetyczna EMC 89/336/EEC z późniejszymi zmianami
- Niskonapięciowa LVD 73/23/EEC z późniejszązmianą. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do uŜytkowania przy napięciu nominalnym od 50VAC do
1000VAC oraz od 75VDC do 1500VDC.
Dyrektywa WEEE 2002/96/EC
Informacja dla uŜytkowników o pozbywaniu sięurządzeńelektrycznych i elektronicznych
Niniejszy produkt został oznakowany zgodnie z DyrektywąWEEE (2002/96/EC) oraz późniejszymi zmianami, dotyczącązuŜytego sprzętu elektrycznego i elektronicznego. Zapewniając
prawidłowe złomowanie przyczyniająsięPaństwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistniećw
przypadku niewłaściwej utylizacji urządzenia. Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, Ŝe nasz produkt nie jest klasyfikowany jako odpad z
gospodarstwa domowego. Urządzenie naleŜy oddaćdo odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskaćdodatkowe informacje dotyczące recyklingu
niniejszego produktu naleŜy skontaktowaćsięz przedstawicielem władz lokalnych, dostawcąusług utylizacji odpadów lub sklepem, gdzie nabyto produkt.
Dyrektywa RoHS 2002/95/EC
Informacja dla uŜytkowników dotycząca ograniczenia uŜycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
W trosce o ochronęzdrowia ludzi oraz przyjazne środowisko zapewniamy, Ŝe nasze produkty podlegające przepisom dyrektywy RoHS, dotyczącej uŜycia substancji niebezpiecznych w
sprzęcie elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, Ŝe nasze produkty zostały
przetestowane i nie zawierająsubstancji niebezpiecznych w ilościach mogących niekorzystnie wpływaćna zdrowie człowieka lub środowisko naturalne.
Informacja
Urządzenie, jako element profesjonalnego systemu telewizji dozorowej słuŜącego do nadzoru i kontroli, nie jest przeznaczone do samodzielnego montaŜu w gospodarstwach domowych
przez osoby nie posiadające specjalistycznej wiedzy.
Producent urządzenia nie ponosi odpowiedzialności za wady i uszkodzenia wynikające z niewłaściwej lub niezgodnej z instrukcjąobsługi instalacji urządzenia w systemie.
Producent zastrzega sobie moŜliwość wystąpienia błędów w druku oraz zmian technicznych bez uprzedniego powiadomienia.
1. Parametry:
Urządzenia E/O przeznaczony jest do ochrony urządzeńdołączonych do sieci Ethernet 10/100/1000 Mb/s, połączonych ze sobąpoprzez skrętkębiegnącąliniąnapowietrzną. Urządzenie
NVS-100E/O jest pierwszym stopniem ochrony dla połączeńnapowietrznych. Zabezpiecza ono kaŜdy przewód w kablu czteroparowym i odprowadza ładunek elektryczny do ziemi.
Warunkiem skutecznej pracy urządzenia jest podłączenie go do uziemienia (nie podłączaćdo piorunochronu) lub do przewodu ochronnego PE. Najlepsząskuteczność ochrony
przeciwprzepięciowej zapewnia stosowanie NVS-100E/O na linii zewnętrznej w kombinacji z NVS-100E lub NVS-810E wewnątrz budynku. Urządzenia ochronne wyposaŜone sąw
iskierniki gazowe.
Uwaga!
W celu zapewnienia naleŜytego stopnia ochrony odpowiednie wyprowadzenia urządzeńwinny byćuziemione.
2. Seria urządzeńochronnych:
NVS-100E /O
Urządzenia ochronne do stosowania w torze transmisji sieciowej po kablu napowietrznym UTP. Dwa złącza RJ-45 (we/wy). Obudowa plastikowa, wyprowadzony przewód PE. Posiada
iskierniki gazowyładowcze.
NVS-110E /O
Urządzenie ochronne do stosowania w torze transmisji sieciowej po kablu UTP. Dwa złącza RJ-45 (we/wy). Obudowa metalowa, wyprowadzony przewód PE.
Model NVS-100E/O NVS-110E/O
Napięcie znamionowe 120V
Napięcie maksymalne 150V
Poziom ochrony układu U
p
≤1000V - 1,2/50µs, C2
Nominalny prąd wyładowczy i
n
=2 kA (8/20µs)
Typy gniazd RJ-45
Wymiary (mm) 66(szer) x 60(wys)
x 30(dł) 95(szer) x 50(wys) x 30(dł)
Masa 80 g 160 g

Urządzenia ochronne NVS-100E/O, NVS-110E/O wer.1.0
Wszelkie prawa zastrzeŜone © AAT Holding Sp. z o. o.
2

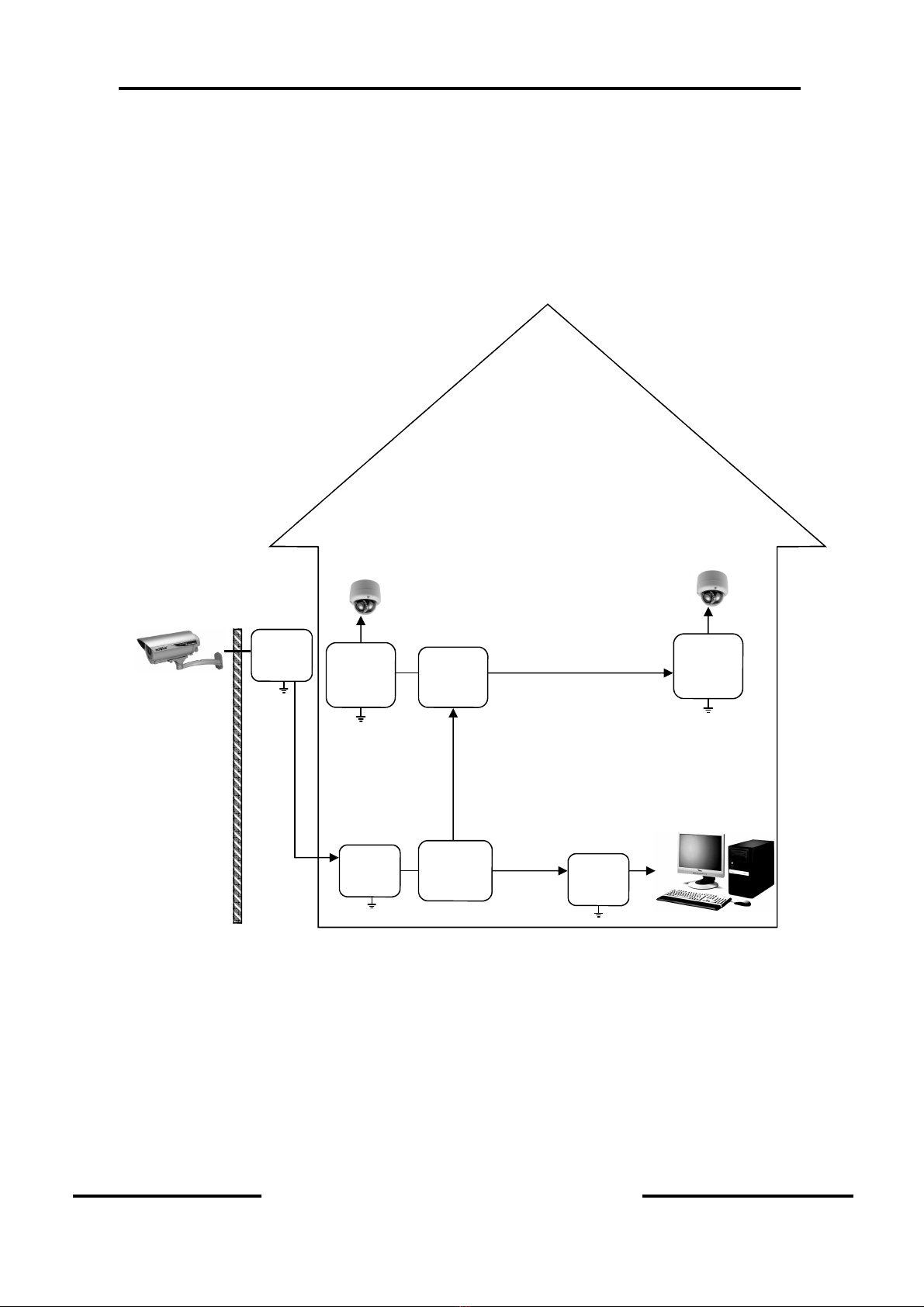

3. Przykłady instalacji:
NVS-100E/O
NVS-110 E/O
Uwaga: Przy stosowaniu skrętki ekranowanej (STP) naleŜy uŜyćurządzeń110E, 110E/P, 110E/O;
Przy stosowaniu skrętki nieekranowanej (UTP) zaleca sięuŜycie urządzeń100E, 100E/P, 100E/O;
Switch
NVS-100E
lub
110E
NVS-110E/O
lub
100E/O
Linia napowietrzna
Switch PoE
NVS-100E/P
lub
110E/P
Kamera IP PoE
NVS-110E/O
lub
100E/O NVS-100E/P
lub
110E/P
Kamera IP PoE
