Novus NVS-1601CB User manual

NVS-1601CB
u s e r ’s m a n u a l

NVS-1601CB - user’s manual ver. 1.0
All rights reserved © NOVUS Security Sp. z o.o.
2
IFORMACJE
IFORMATIO
EMC (2004/108/EC) and LVD (2006/95/EC ) Dir ctiv s
CE Marking
Our products are manufactured to comply with the requirements of the following directives and
national regulations implementing the directives:
• Electromagnetic compatibility EMC 2004 108 EC.
• Low voltage LVD 2006 95 EC with further amendment. The Directive applies to electrical
equipment designed for use with a voltage rating of between 50VAC and as well as 75VDC and
1500VDC.
WEEE Dir ctiv 2002/96/EC
Information on Disposal for Us rs of Wast El ctrical and El ctronic Equipm nt
This appliance is marked according to the European 1000VAC Directive on Waste Electrical and
Electronic Equipment (2002 96 EC) and further amendments. By ensuring this product is disposed of
correctly, you will help to prevent potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste handling of this product.
The symbol on the product, or the documents accompanying the product, indicates that this appliance may not be
treated as household waste. It shall be handed over to the applicable collection point for used up electrical and
electronic equipment for recycling purpose. For more information about recycling of this product, please contact
your local authorities, your household waste disposal service or the shop where you purchased the product.
RoHS Dir ctiv 2002/95/EC
Out of concern for human health protection and friendly environment, we assure that our products falling under
RoHS Directive regulations, regarding the restriction of the use of hazardous substances in electrical
and electronic equipment, have been designed and manufactured in compliance with the above
mentioned regulations. Simultaneously, we claim that our products have been tested and do not
contain hazardous substances whose exceeding limits could have negative impact on human health
or natural environment.
Information
The device, as a part of professional CCTV system used for surveillance and control, is not designed for self
installation in households by individuals without technical knowledge.
The manufacturer is not responsible for defects and damages that result from improper or inconsistent with
user’s manual installation of the device in the system.

NVS-1601CB - user’s manual ver. 1.0
All rights reserved © NOVUS Security Sp. z o.o.
3
IFORMACJE
IMPORTAT SAFEGUARDS AD WARIGS
WARIG!
THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A
PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE
YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER
DEVICE OPERATION.
WARIG!
USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO
USER-SERVICEABLE PARTS INSIDE THIS UNIT. ONLY AUTHORIZED SERVICE
PERSONNEL MAY OPEN THE UNIT
INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY QUALIFIED SERVICE
PERSONNEL AND SHOULD CONFORM TO ALL LOCAL REGULATIONS
WARIG!
PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT DESCRIBED FOR THE GIVEN
PRODUCT IN USER’S MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE
PRODUCT, OR IF IT DOES NOT ARISE FROM THE USUAL APPLICATION OF THE
PRODUCT, MANUFACTURER MUST BE CONTACTED UNDER THE RIGOR OF
EXCLUDING THE MANUFACTURER’S RESPONSIBILITY FOR THE RESULTS OF SUCH AN
ACTION.
IMPORTAT SAFEGUARDS AD WARIGS
1. Prior to undertaking any action please consult the following manual and read all the safety and
operating instructions before starting the device.
2. Please keep this manual for the lifespan of the device in case referring to the contents of this manual
is necessary;
3. All the safety precautions referred to in this manual should be strictly followed, as they have a
direct influence on user’s safety and durability and reliability of the device;
4. All actions conducted by the servicemen and users must be accomplished in accordance with the
user’s manual;
5. The device should be disconnected from power sources during maintenance procedures;
6. Usage of additional devices and components neither provided nor recommended by the producer
is forbidden;
7. Mounting the device in places where proper ventilation cannot be provided (e. g. closed lockers
etc.) is not recommended since it may lead to heat build-up and damaging the device itself
as a consequence;

NVS-1601CB - user’s manual ver. 1.0
All rights reserved © NOVUS Security Sp. z o.o.
4
WARUKI BEZPIECZEŃSTWA
IMPORTAT SAFEGUARDS AD WARIGS
8. In necessity of repairs attention to using only original replacement parts (with their parameters
in accordance with those specified by the producer) should be paid. Non-licensed service and
non-genuine replacement parts may cause fire or electrocution;
9. After maintenance activities tests should be run to ensure proper operation of all the functional
components of the device.
Att ntion!
T chnical chang s r s rv d without prior notic and printing rrors possibl .

NVS-1601CB - user’s manual ver. 1.0
All rights reserved © NOVUS Security Sp. z o.o.
5
1. PACKAGE COTETS
• Surge protection device
• Grounding cable
• Rubber foots
• User’s manual
If any of the listed equipment has been damaged during transport or if the package is incomplete,
the contents of package should be packed back to the original box. Contact the local NOVUS
distributor for further assistance.
2. MAI CHARACTERISTIC
• Passive surge protection device for coax-cable video transmission
• 16 inputs and 16 outputs, BNC type
• Protection levels: to 100ns - 90V, over 100ns - 12V,
• Bandwidth: 0 ~ 1 GHz,
• Rack mount
• Passive equipment - no power supply needed.
FOREWORD IFORMATIO

NVS-1601CB - user’s manual ver. 1.0
All rights reserved © NOVUS Security Sp. z o.o.
6
3. SPECIFICATIO

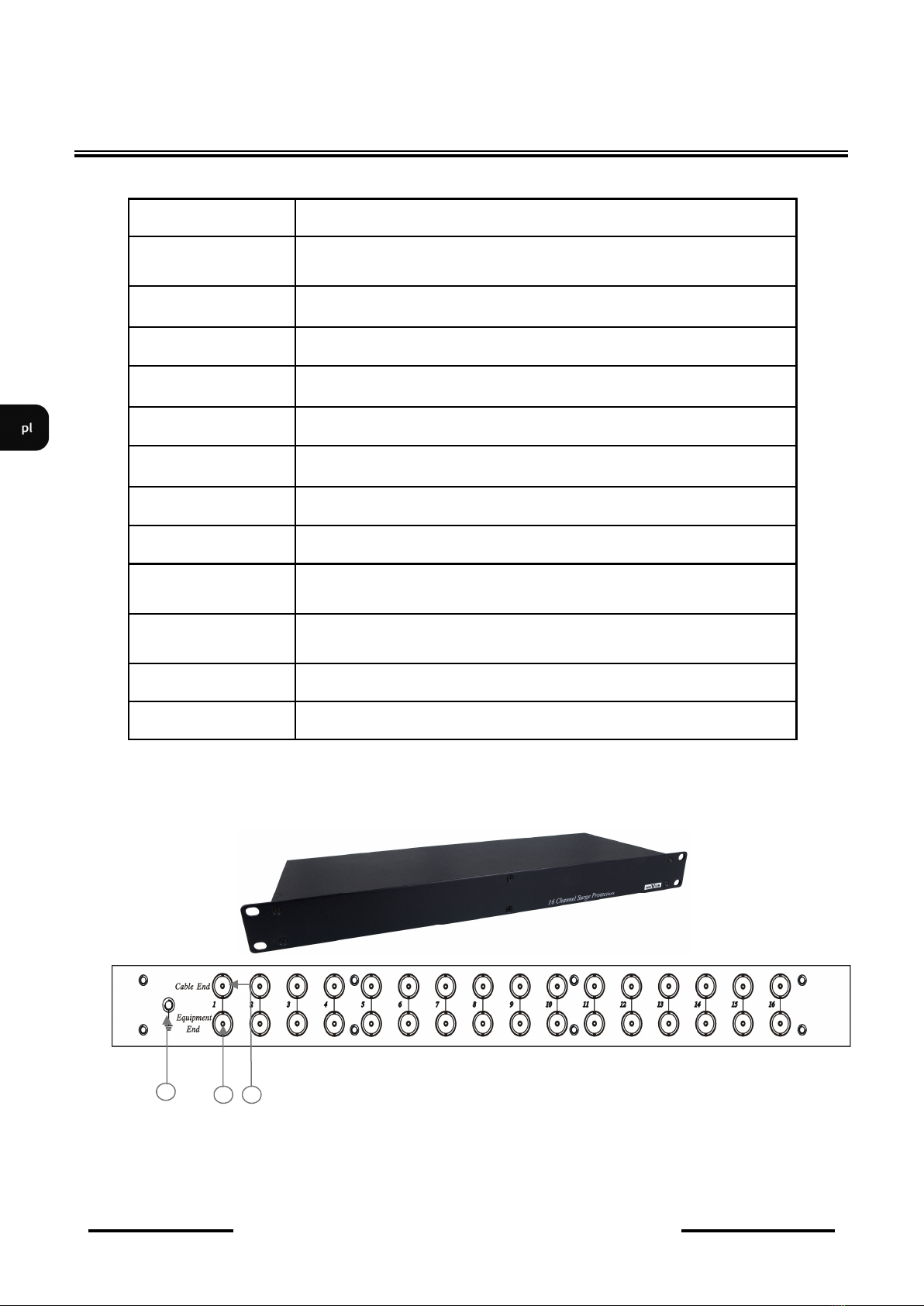

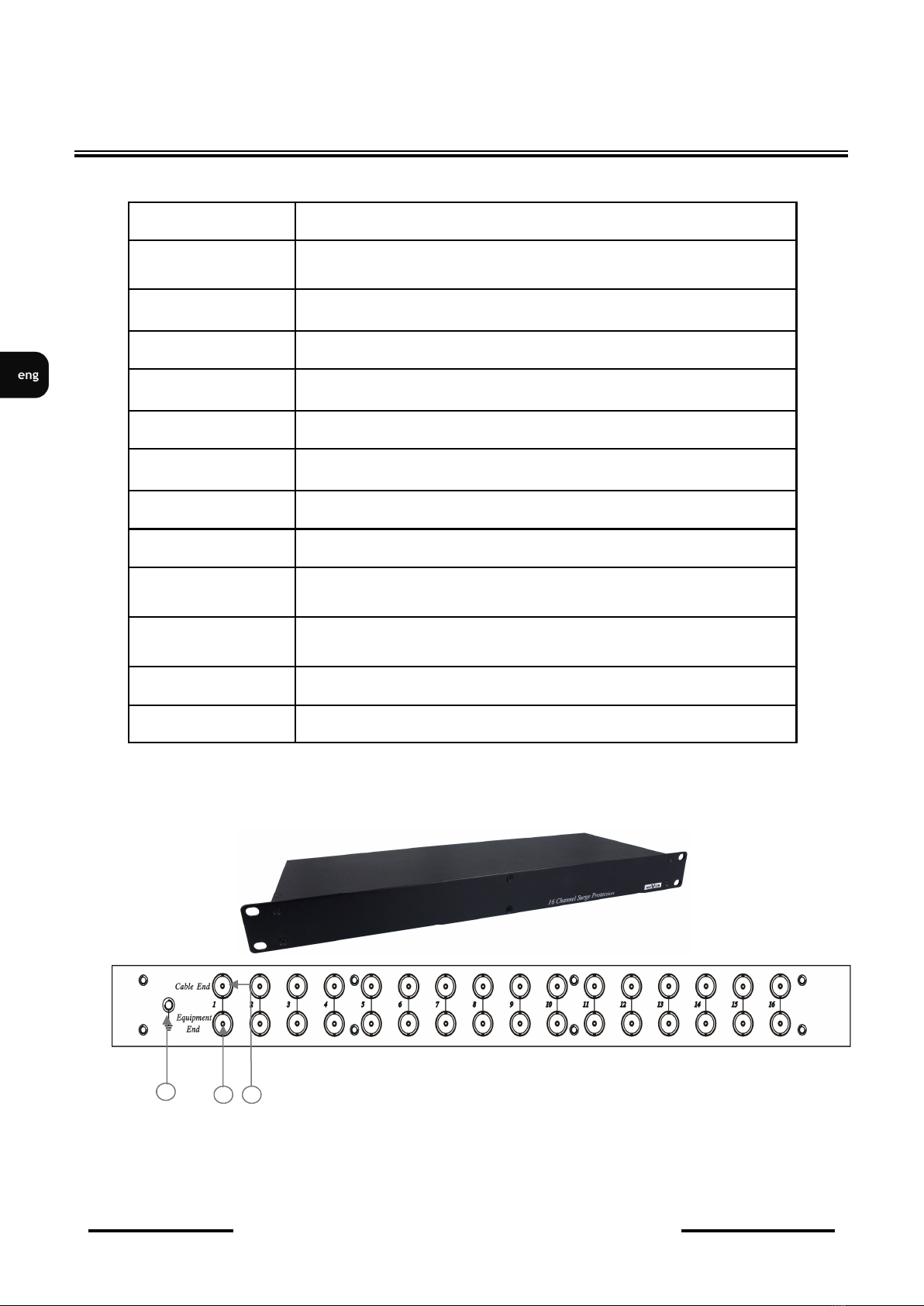

3.1 Vi w of th d vic , layout of conn ctors
① Grounding screw terminal,
②
BNC outputs, protected device end
③ BNC inputs, cable end
SPECIFICATIO
Front view
Back view
Mod l VS-1601CB
Device type Passive surge protection device for coax-cable video transmission
Surge protection time Max 1 ns
Protection level 4 kV
Surge life 300 surges of 100 As
Normal resistance 10 000 MOhm
Surge resistance Approx. 0 Ohm
Bandwidth 0 ~ 1 GHz
Insertion loss < 0.2 dB
Connector 16 BNC inputs
16 BNC outputs
Dimensions (mm) 482(W) x 44(H) x 170(D)
Weight 1200 g
Rack mount Standard EIA 19”, 1U
1 2 3

NVS-1601CB - user’s manual ver. 1.0
All rights reserved © NOVUS Security Sp. z o.o.
4. ISTALATIO
Exemplary system diagram is showed below. On the left side there is ground screw connector
located. Device must be grounded for proper and safe operation.
Example of installation:
ATTENTION:
In order to protect camera additional 1-ch NVS-001CB device must be installed near to the camera.
ISTALLATIO
Equipment end
NVS-1601CB Cable end
. . . . .

NVS-1601CB - user’s manual ver. 1.0
All rights reserved © NOVUS Security Sp. z o.o.
8
NOVUS Security Sp. z o.o.
ul. Puławska 431, 02- 01 Warsaw
tel.: [phone], fax: [phone]
www.novuscctv.com
2009-02-20 ver. 1.0 PG, MK

NVS-1601CB
i n st r u k c ja o bs ł u g i

NVS-1601CB - instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
2
Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC)
Oznakowanie CE
Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych
wprowadzających dyrektywy:
• Kompatybilność elektromagnetyczna MC 2004/108/ C.
• Niskonapięciowa LVD 2006/95/ C. Dyrektywa ma zastosowanie do sprzętu elektrycznego
przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od
75VDC do 1500VDC.
Dyrektywa WEEE 2002/96/EC
nformacja dla uytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
Niniejszy produkt został oznakowany zgodnie z Dyrektywą W (2002/96/ C) oraz
późniejszymi zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego. Zapewniając
prawidłowe złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego
wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej
utylizacji urządzenia.
Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza,
że nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy
oddać do odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe
informacje dotyczące recyklingu niniejszego produktu należy skontaktować się
z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto
produkt.
Dyrektywa RoHS 2002/95/EC
nformacja dla uytkowników dotycząca ograniczenia uycia substancji
niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze produkty
podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji niebezpiecznych
w sprzęcie elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie z
wymaganiami tej dyrektywy. Jednocześnie zapewniamy, że nasze produkty zostały przetestowane i nie
zawierają substancji niebezpiecznych w ilościach mogących niekorzystnie wpływać na zdrowie
człowieka lub środowisko naturalne.
nformacja
Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru
i kontroli, nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby
nie posiadające specjalistycznej wiedzy.
Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi,
innych dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu,
należy, pod rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności,
skontaktować się z Producentem.
FORMACJE

NVS-1601CB - instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
3
UWAGA!
ZNAJOMOŚĆ NINI JSZ J INSTRUKCJI J ST NI ZBĘDNYM WARUNKI M
PRAWIDŁOW J KSPLOATACJI URZĄDZ NIA.
PROSIMY O ZAPOZNANI SIĘ Z NIĄ PRZ D PRZYSTĄPI NI M DO INSTALACJI
I OBSŁUGI URZĄDZ NIA.
UWAGA !
NI WOLNO DOKONYWAĆ ŻADNYCH SAMODZI LNYCH NAPRAW. WSZYSTKI
NAPRAWY MOGĄ BYĆ R ALIZOWAN J DYNI PRZ Z WYKWALIFIKOWANYCH
PRACOWNIKÓW S RWISU.
WARUK BEZP ECZEŃSTWA
1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą
instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa;
2. Uprasza się o zachowanie instrukcji na czas eksploatacji urządzenia na wypadek konieczności
odniesienia się do zawartych w niej treści;
3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają one
bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność urządzenia;
4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane
zgodnie z opisem zawartym w instrukcji;
5.
Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych
i nie zalecanych przez producenta;
6. Przewody sygnałowe powinny być prowadzone w sposób wykluczający możliwość ich
przypadkowego uszkodzenia.
7. Użytkownik nie może dokonywać żadnych napraw lub modernizacji urządzenia. Wszystkie
naprawy mogą być wykonywane jedynie przez wykwalifikowanych pracowników autoryzowanego
serwisu;
UWAG OSTRZEE A

NVS-1601CB - instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
4
UWAG OSTRZEE A
8. W przypadku konieczności naprawy urządzenia należy upewnić się, czy pracownicy serwisu użyli
oryginalnych części zamiennych o charakterystykach elektrycznych zgodnych z wymaganiami
producenta. Nieautoryzowany serwis i nieoryginalne części mogą być przyczyną powstania pożaru
lub porażenia prądem elektrycznym;
9. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić
się co do poprawności działania wszystkich podzespołów funkcjonalnych urządzenia.
Uwaga!
Producent zastrzega sobie moliwość wystąpienia błędów w druku oraz zmian parametrów
technicznych bez uprzedniego powiadomienia.

NVS-1601CB - instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
5
1. ZAWARTOŚĆ ZESTAWU
• urządzenie ochronne,
• kabel uziemiający,
• gumowe nóżki,
• instrukcja obsługi.
Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym
wykazem. W przypadku stwierdzenia braków należy zaniechać instalacji i skontaktować się
z dystrybutorem.
2. CHARAKTERYSTYKA OGÓLA
• Urządzenie ochronne do stosowania w torze transmisji wizji po kablu koncentrycznym do
montażu w szafie typu rack,
• 16 wejść i wyjść BNC typu żeńskiego,
• Dwuzakresowy system ochrony: 100ns - 90V, powyżej 100ns - 12V,
• Pasmo przenoszenia: 0 ~ 1 GHz,
• Nie wymaga zasilania.
FORMACJE WSTĘPE

NVS-1601CB - instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
6
3. DAE TECH CZE
3.1 Wygląd i rozmieszczenie elementów urządzenia
① Zacisk uziemienia,
②
Wyjście BNC sygnału wizyjnego, od strony ochranianego urzadzenia,
③ Wejście BNC sygnału wizyjnego,
DAE TECH CZE
Widok z przodu
Widok z tyłu
Model NVS-1601CB
Typ urządzenia Pasywne urządzenie ochronne do stosowania w torze transmisji wizji po kablu
koncentrycznym
Czas zadziałania Maks. 1 ns
Poziom ochrony 4 k
Gwarancja ilości zadziałań 300 przepięć o wartości 100 As
Rezystancja pracy 10 000 MOhm
Rezystancja zwarcia toru
przepięciowego Około 0 Ohm
Pasmo 0 ~ 1 GHz
Tłumienność wtrąceniowa < 0.2 dB
Złącza 16 wejść BNC
16 wyjść BNC
Wymiary 482(szer) x 44(wys) x 170(dł)
Masa 1200 g
Mocowanie w szafie rack tak
1 2 3

NVS-1601CB - instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
7
4. STALACJA
Poniższy schemat przedstawia sposób instalacji urządzeń ochronnych. Obok jednego z wejść BNC
umieszczono zacisk uziemienia. W celu zapewnienia bezpiecznej i prawidłowej pracy urządzenie
ochronne należy bezwzględnie uziemić.
Przykładowa instalacja:
UWAGA:
W celu zapewnienia ochrony kamer zaleca się stosowanie w punkcie kamerowym jednokanałowego
urządzenia ochronnego NVS-001CB.
STALACJA
Strona urządzeń
(equipment end)
NVS-1601CB Strona kabla
(cable end)
. . . . .

NVS-1601CB - instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
8
NOVUS Security Sp. z o.o.
ul. Puławska 431, 02- 01 Warszawa
tel.: [phone], fax: [phone]
www.novuscctv.com
2009-02-20 wer. 1.0 PG, MK
