Nuvo NV-P600 User manual

NV-P600 NV-P601
Installation Instructions • Fiche d’instructions • Bedienungsanleitung •
Manuale di istruzioni • Folhade Instruções • Hoja de instrucciones 1507293 20180202
NV-P600
EN DIN Rail Player Amplifier
FR Amplificateur/Lecteur sur rail DIN
DE Hutschienen-Player / Verstärker
IT Amplificatore lettore su guida DIN
PT Amplificador do leitor de trilho DIN
ES Amplificador en carril DIN para reproductor
NV-P601
EN DIN Rail Player Power Supply
FR Alimentation de lecteur sur rail DIN
DE Hutschienen-Player Netzgerät
IT Alimentatore lettore su guida DIN
PT Fonte de alimentação do leitor de trilho DIN
ES Fuente de alimentación en carril DIN para
reproductor

2
Features • Fonctions • Ausstattung • Caratteristiche • Características •
Características
89
21 114
5 6 7
310
Fig. 1 / Fig. 1 / Abb.1 / Fig. 1 / Fig. 1 / Fig. 1

3
Features Table • Table des fonctions • Ausstattungstabelle • Tabella delle
caratteristiche • Tabela de características • Tabla de características
EN FR DE IT PT ES
P600
1Connect Button Bouton de connexion
au réseau Taste "Verbinden" Pulsante Connetti Botão de ligação Botón de
conexión
224 V Connection
Slot/Screw
Fente/Vis de
branchement sur
24 V
Steckplatz/
Schraube f.
24V-Anschluss
Ingresso/Vite
di connessione
24 V
Ranhura/
parafuso de
ligação de 24 V
Ranura/Tornillo
de conexión de
24 V
3
Speaker
Connection Slot/
Screw
Fente/Vis de
branchement au
haut-parleur
Steckplatz/
Schraube f.
Lautsprech-
eranschluss
Ingresso/Vite di
connessione ai
diffusori
Ranhura/
parafuso de
ligação da
coluna
Ranura/Tornillo
de conexión de
altavoz
4LED Indicator Voyant DEL LED-Anzeige Spia LED Indicador LED Indicador LED
5USB* USB* USB* USB* USB* USB*
6Line In Entrée de ligne Eingang Ingresso linea Entrada do cabo Entrada de línea
7Ethernet Ethernet Ethernet Ethernet Ethernet Ethernet
P601
8AC Connection Branchement sur
secteur (c.a.) AC-Anschluss Connessione CA Ligação CA Conexión de CA
9AUX Connection Branchement
auxiliaire (AUX) AUX-Anschluss Connessione
AUX Ligação AUX Conexión AUX
10
24 V/18 W
Connection Slot/
Screw (4)
Fente/Vis de
branchement sur 24
V/18 W (4)
Steckplatz/
Schraube (4) f.
24V/18W
-Anschluss
Ingresso/Vite
connessione 24
V/18 W (4)
Ranhura/
parafuso (4) de
ligação de 24
V/18 W
Ranura/Tornillo
de conexión de
24 V/18 W (4)
11 Power Indicator Voyant d’alimentation Stromanzeige Spia di
alimentazione Indicador de alimentação Indicador de alimentación
* USB drives should meet USB 2.0 requirements. • Les clés USB doivent être conformes aux exigences USB 2.0. •
USB-Laufwerke sollten USB2.0-Anforderungen erfüllen. • le periferiche USB devono soddisfare i requisiti USB 2.0. •
As unidades USB devem cumprir os requisitos de USB 2.0. • Las unidades USB deben cumplir con los requisitos de USB 2.0.

4

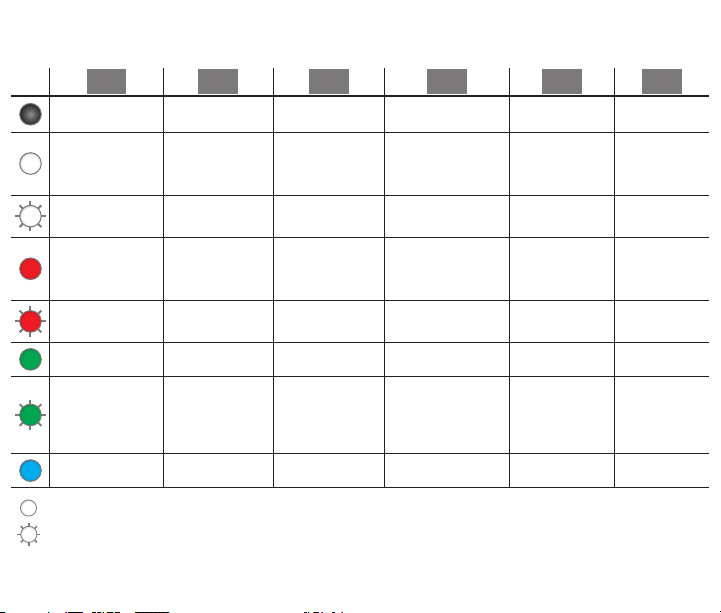

LED Indicator Status • Interprétation du voyant DEL • LED-Statusanzeige • Stato spia
LED • Estado do indicador LED • LED indicador de estado*
EN FR DE IT PT ES
Power off Hors tension Strom aus Alimentazione off Desligar
alimentação Apagado
Connected to
network/
Normal operation
Connecté
au réseau/
Fonctionnement
normal
Mit Netzwerk
verbunden/
Normalbetrieb
Connesso alla
rete/normale
funzionamento
Ligado à rede/
operação
normal
Conectado a la
red/Operación
normal
Processor busy Processeur
occupé Prozessor ist beschäftigt Processore occupato Processador ocupado Procesador ocupado
Hard failure/No
network link
Défaillance
matérielle/Pas
de liaison réseau
Systemausfall/
Keine Netzwerk-
verbindung
Guasto componente
fisica/Nessun
collegamento alla
rete
Falha grave/sem
ligação à rede
Falla de
hardware/
Sin conexión
con la red
No network
identified Pas de réseau identifié Kein Netzwerk erkannt Nessuna rete identificata Rede não identificada Ninguna red identificada
Uninitialized Non initialisé Nicht initialisiert Non inizializzato Não inicializado Sin inicializar
Busy. Normal
for setup/update
mode.
Occupé. Normal
pour mode de
configuration/
mise à jour.
Beschäftigt.
Normal für
Modus Setup/
Aktualisierung.
Occupato. Normale
per modalità
impostazione/
aggiornamento.
Ocupado.
Normal para
configuração/
modo de
atualização.
Ocupado.
Normal para
el modo de
configuración/
actualización.
Muted Sourdine Stummgeschaltet Muto Sem som Silenciado
*Solid light • Allumage continu • Dauerhaftes Licht • Luce fissa • Luz sólida • Luz continua
Flashing light • Clignotant • Blinkendes Licht • Luce lampeggiante • Luz a piscar • Luz intermitente

5
The P600 DIN Rail Player and the P601 DIN Rail Power Supply are specifically designed for
mounting to any standard 35 mm DIN rail. The P600 offers built-in access to networked audio
content, internet radio, and streaming services for any single zone in your home. Use the Nuvo
Player app for iOS and Android mobile devices for instant control, or select in-wall keypads and
touch screen options to provide a convenient fixed-location control point. The P601 provides
power for up to four Nuvo DIN Rail Players, making the Nuvo Player Portfolio system flexible and
scalable when providing powerful, high-fidelity audio in your home.
INSTALLATION
Notes:
• These instructions assume all necessary DIN rails are currently installed within the enclosure. The
P600 and P601 mount to a standard 35 mm DIN rail. A standard, narrow residential enclosure is
18 module spaces (M), which will fit up to four (4) P600s (3 M each) and one (1) P601 (6 M).
• Power cables are not included. Use the "Cable Size Requirements" on page 24 to identify cable
requirements.
EN

6
2
1
3 4

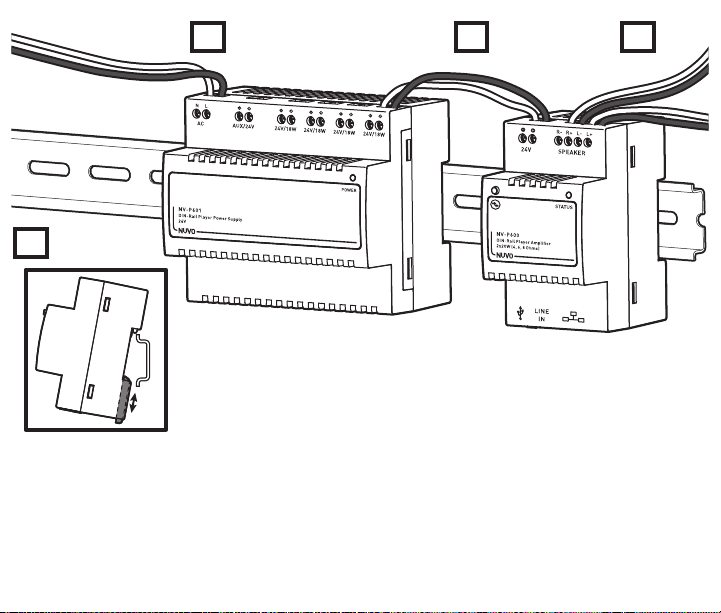

Fig. 2 / Fig. 2 / Abb.2 / Fig. 2 / Fig. 2 / Fig. 2

7
STEP 1: Turn off the main power supply to the DIN rail enclosure.
STEP 2: Clip the power supply onto the DIN rail. (Fig. 2, Number 1)
STEP 3: Clip the amplifier(s) onto the DIN rail. (Fig. 2, Number 1)
Note: For best performance and ease of wiring, mount the amplifier(s) next to the power supply, on
the same DIN rail.
STEP 4: Connect the P600 to the P601. (Fig. 2, Number 3)
Note: Do not use the AUX/24 V connection for connecting to the P600. For future use only.
– Insert the exposed end of the cable into the P600 24 V (+) connection slot. Tighten the connection
screw.
– Insert the remaining exposed end of the cable into the P601 24 V/18 W (+) connection slot. Tighten
the connection screw.
– Repeat the wiring process for the P600 24 V (-) connection slot.
Note: Make sure the end of each cable is securely held under the appropriate screw connection.
– Repeat procedure to connect additional P600 units. Up to four P600 amplifiers can connect to one
P601 power supply unit.

8
STEP 5: Connect the speakers to the P600. (Fig. 2, Number 4)
– Insert the exposed end of the R (+) speaker connection cable into the P600 R (+) connection slot.
Tighten the P600 R (+) connection screw.
– Repeat the wiring process for the R (-), L (+), and L (-) connection slots.
Note: Make sure the end of each cable is securely held under the appropriate screw connection.
– Repeat procedure to connect additional speakers to other P600 units.
STEP 6: Plug the Ethernet cable into the Ethernet port ( ) on the P600 to connect directly to the
network LAN.
STEP 7: Plug a USB drive into the USB port ( ) on the P600. (Optional to share music content with the
Nuvo Player Portfolio System.)
STEP 8: Plug the 3.5 mm stereo input line into the analog stereo input jack ( ). (Optional)
Note: Connecting a compatible audio device to the P600, using an analog stereo input line, allows the
user to play music selections from the connected device.
STEP 9: Connect the DIN rail enclosure power to the P601 using the P601 AC connection slots (N and L).
(Fig. 2, Number 2)
Note: The universal power supply will accept any incoming AC voltage worldwide.
STEP 10: Turn on the main power supply to the DIN rail enclosure.
STEP 11: Download and launch the Nuvo Player Portfolio app available on the App Store or on Google
Play. Follow the on-screen instructions in the App to complete the setup.
Note: Google Play and the Google Play logo are trademarks of Google LLC. App Store is a service
mark of Apple Inc., registered in the U.S. and other countries.

9
Le lecteur sur rail DIN P600 et l’alimentation sur rail DIN P601 sont spécialement conçus pour un
montage sur tout rail DIN de 35mm standard. Le P600 offre un accès intégré au contenu audio
en réseau, à la radio Internet et aux services de lecture en continu dans chaque zone unique de
votre domicile. Utilisez l’application Nuvo Player pour appareils mobiles iOS et Android pour une
commande instantanée ou sélectionnez des pavés de touches muraux et des options sur l’écran
tactile pour fournir un point de commande pratique en lieu fixe. Le P601 peut alimenter jusqu’à
quatre lecteurs sur rail DIN Nuvo, faisant du système Nuvo Player Portfolio un ensemble flexible
et évolutif fournissant un son haute fidélité puissant chez vous.
INSTALLATION
Remarques :
• Ces instructions supposent que tous les rails DIN nécessaires sont actuellement installés dans
l’enceinte. Le P600 et le P601 se montent sur un rail DIN de 35 mm standard. Une enceinte
résidentielle étroite standard comporte 18 espaces modulaires (M), lesquels peuvent accueillir un
maximum de quatre (4) P600 (3 M chacun) et un (1) P601 (6 M).
• Les câbles d’alimentation ne sont pas fournis. Pour identifier les câbles nécessaires, se référer à
«Tailles de câble exigées», à la page 24.
ÉTAPE 1: Mettre l’enceinte des rails DIN hors tension au niveau de l’interrupteur général.
ÉTAPE 2 : Fixer l’alimentation sur le rail DIN. (Fig. 2, numéro 1)
ÉTAPE 3 : Fixer le ou les amplificateurs sur le rail DIN. (Fig. 2, numéro 1)
Remarque : Pour obtenir une performance optimale et faciliter le câblage, monter le ou les
amplificateurs à côté de l’alimentation, sur le même rail DIN.
FR

10
ÉTAPE 4 : Brancher le P600 sur le P601. (Fig. 2, numéro 3)
Remarque : Ne pas utiliser le connecteur AUX/24 V pour effectuer le branchement sur le P600.
Réservé à une utilisation ultérieure.
– Insérer l’extrémité exposée du câble dans la fente de branchement sur 24 V (+) du P600. Serrer la
vis de branchement.
– Insérer l’extrémité exposée restante du câble dans la fente de branchement sur 24 V/18W (+) du
P601. Serrer la vis de branchement.
– Répéter la procédure de câblage pour la fente de branchement sur 24 V (-) du P600.
Remarque : Veiller à ce que l’extrémité de chaque câble soit solidement fixée en place sous la vis
appropriée.
– Répéter la procédure pour brancher des P600 supplémentaires. Ne pas brancher plus de quatre
amplificateurs P600 sur une alimentation P601.
ÉTAPE 5 : Brancher les haut-parleurs au P600. (Fig. 2, numéro 4)
– Insérer l’extrémité exposée du câble de branchement au haut-parleur R (+) dans la fente de
branchement R (+) du P600. Serrer la vis de branchement R (+) du P600.
– Répéter la procédure de câblage pour les fentes de branchement R (-), L (+) et L (-).
Remarque : Veiller à ce que l’extrémité de chaque câble soit solidement fixée en place sous la vis
appropriée.
– Répéter la procédure pour brancher des haut-parleurs supplémentaires à d’autres P600.
ÉTAPE 6 : Brancher le câble Ethernet dans le port Ethernet ( ) du P600 pour une connexion directe
au réseau local.
ÉTAPE 7 : Insérer une clé USB dans le port USB ( ) du P600. (Optionnel pour partager un contenu
musical avec le système Nuvo Player Portfolio).
