NZXT N7 B550 User manual

N7 B550
ATX MOTHERBOARD
FRANÇAIS

TABLE DES MATIERES
1. PREFACE............................................. 02
3. COMPOSANTS ET PORTS.......... 10-12
2. INFORMATIONS
SUR LE PRODUIT ............................. 03
4. TÉLÉCHARGEMENT
DE NZXT CAM ..................... 42
5. ANNEXE ............................................ A-1
VERSION 1.0

02
N7 B550 ATX MOTHERBOARD
1. PREFACE
A. Copyright©NZXT, Inc. Tous droits réservés.
Ce mode d'emploi, y compris toutes les illustrations et captures
d'écran, est protégé par les lois internationales sur la propriété
intellectuelle, tous droits réservés. Ce manuel et tous les
documents qu'il contient ne peuvent pas être reproduits sans le
consentement écrit de l'auteur.
B. Renonciation
Les informations présentées dans ce document sont susceptibles
d'être modifiées sans avertissement. Le fabricant ne fait aucune
déclaration et n'assure aucune garantie relative au contenu de
ce document et rejette spécifiquement toute garantie implicite
de qualité marchande ou de pertinence pour un usage particulier.
Le fabricant se réserve le droit de réviser cette publication et
d'apporter des modifications à son contenu de temps à autre, sans
obligation de sa part d'informer toute personne de cette révision
ou de ces changements.
C. Reconnaissance de la marque
Les noms de produits utilisés dans ce mode d'emploi
appartiennent à leurs propriétaires respectifs et sont reconnus
comme tels.
D. Précautions de sécurité
Respectez les précautions de sécurité suivantes lors de
l'installation de la carte mère :
• Il est recommandé de porter un ruban de mise à la terre, attaché à un
dispositif mis à la terre pour éviter les dommages dus à l'électricité
statique.
• Avant de commencer à travailler sur la carte mère, déchargez votre
électricité statique en touchant le boîtier métallique d'un objet mis à la
terre de manière sécurisée.
• Laissez les composants dans les sacs résistants à l'électricité statique.
• Avant d'installer ou retirer la carte mère ou d'autres composants
matériels, retirez toujours le boîtier d'alimentation secteur en
débranchant le câble de la prise.

03
N7 B550 ATX MOTHERBOARD
2. INFORMATIONS SUR LE PRODUIT
2.1 Contenu de l'emballage............................................ 04
2.2 Spécifications.............................................................. 05

04
N7 B550 ATX MOTHERBOARD
2.1 CONTENU DE L'EMBALLAGE
A. Carte Mère N7 B550
x1
B. Câbles SATA
90°x2, 180°x2
C. Vis M.2
x2
D. Antenne Sans Fil
x2

05
N7 B550 ATX MOTHERBOARD
2.2 SPÉCIFICATIONS
Processeur et socket
Prend en charge les sockets des Processeurs AMD Ryzen™ AM4
(processeurs des séries 3000, 4000 et 5000) *
* Non compatible avec l'AMD Ryzen™ 5 3400G et le Ryzen™ 3200G
Puce
AMD®B550
Mémoire
4 x DIMM, Max. 128 GO, DDR4
Architecture de mémoire à double canal
• Les processeurs de la série AMD Ryzen (Vermeer)
prennent en charge la DDR4 4666+(O.C.)/ 4600(O.C.)/ 4533(O.C.) /4466(O.C.)/
4400(O.C.)/ 4333(O.C.)/ 4266(O.C.)/ 4200(O.C.)/ 4133(O.C.)/ 4000(O.C.)/
3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3200/ 2933/ 2667/
2400/ 2133ECC & non-CEC, sans mémoire tampon* (un-buffered memory)
• Les processeurs de la série Ryzen AMD (Matisse)
sont compatibles avec la DDR4 4666+(O.C.)/ 4600(O.C.)/ 4533(O.C.)/
4466(O.C.)/ 4400(O.C.)/ 4333(O.C.)/ 4266(O.C.)/ 4200(O.C.)/ 4133(O.C.)/
4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3200/
2933/ 2667/ 2400/ 2133ECC & non-CEC, sans mémoire tampon*
(un-buffered memory)
• Les APU (Renoir)
de la série Ryzen AMD sont compatibles avec la DDR4 4733+(O.C.)/
4666(O.C.)/ 4600(O.C.)/ 4533(O.C.) /4466(O.C.)/ 4400(O.C.)/ 4333(O.C.)/
4266(O.C.)/ 4200(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/
3733(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3200/ 2933/ 2667/ 2400/ 2133ECC &
non-CEC, sans mémoire tampon* (un-buffered memory)
• Prise en charge des modules de mémoire XMP (Extreme Memory Profile)
• Gold Contact de15μ dans les emplacements DIMM
*Pour plus d'informations, tu peux consulter le site Internet NZXT (www.nzxt.com),
rubrique "Memory QVL".

06
N7 B550 ATX MOTHERBOARD
Slots d'expansion
• Processeurs de la série AMD Ryzen (Vermeer)
2 x PCIe x16 emplacements(PCIe1 : Mode 4.0 x16; PCIe3 Mode 3.0 x4)
• Processeurs de la série AMD Ryzen (Matisse)
2 x PCIe x16 emplacements (PCIe1: Mode 4.0 x16; PCIe3: Mode 3.0 x4)
• Processeurs de la série AMD Ryzen (Renoir)
2 x PCIe x16 emplacements (PCIe1: Mode 3.0 x16; PCIe3: mode 3.0 x4)
- Compatible avec AMD Quad CrossFireX™ et CrossFireX™
- Compatible avec NVMe SSD comme disque de démarrage
2 x PCIe 3.0 x1 emplacements
1 x connecteur M.2 (Clé E), compatible avec le module WiFi/BT type 2230
Prise en charge de plusieurs cartes graphiques
AMD Radeon™ Vega Series Graphics intégré dans série Ryzen*
APU*
* La compatibilité peut varier selon le processeur.
• DirectX 12, Pixel Shader 5.0
• Mémoire partagée par défaut 2 GB. Mémoire partagée maximale jusqu'à 16
Go avec 32 Go de mémoire système installée.
• Prise en charge de HDMI 2.1 avec une résolution maximale de 4K x 2K
(4096x2160) @ 60Hz, HDR et HDCP 2.3.
• Prise en charge de Microsoft PlayReady®.
Multi-GPU Support
Compatible avec la technologie AMD 2-Way CrossFireX™
2.2 SPÉCIFICATIONS

07
N7 B550 ATX MOTHERBOARD
Stockage
Chipset AMD®B550
• 1 x M2_1: M.2 type 2242/2260/2280 (PCIe 4.0 mode x4 (avec Matisse &
Vermeer) ou PCIe 3.0 x4 (avec Renoir))
• 1 x M2_2 : M.2 type 2242/2260/2280 (PCIe 3.0 x2 & mode SATA)
• 6 x ports SATA 6Gb/s*
Prise en charge du RAID 0/1/5/10, le NCQ, l'AHCI et le Hot Plug
* Le M2_2 et le SATA3_5_6 partagent les voies.
LAN
Realtek®RTL8125BG 2.5G LAN
• Compatible avec Wake-On-LAN
• Compatible avec l'Ethernet 802.3az à haut rendement énergétique
Sans fil
Double bande sans fil Intel - AX210 Wifi 6E
Wifi 802.11 a/b/g/n/ax
• Compatible avec la fréquence bi-bande 2.4/5GHz/6GHz
• Compatible avec MU-MIMO
USB Ports
• 3 x ports USB 3.2 Gen 2 (3 en face arrière)
• 1 x USB 3.2 Gen 2 Type-C ( sur le panneau arrière)
• 1 x port USB 3.2 Gen 2 en façade (pour USB Type-C)
• 8 x ports USB 3.2 Gen 1 (4 à l'arrière, 4 au milieu)
• 8 x ports USB 2.0 (2 à l'arrière, 6 au milieu)
2.2 SPÉCIFICATIONS

08
N7 B550 ATX MOTHERBOARD
Bluetooth
Bluetooth V5.2
Audio
Codec Realtek®ALC1220
• Audio haute définition à 8 canaux, 32 bits /192KHz DAC
• CNA SNR de 120dB avec amplificateur différentiel
• NE5532 Amplificateur pour casque de qualité supérieure pour le
connecteur audio du panneau avant (Compatible avec des casques d'une
impédance allant jusqu'à 600 Ohm)
• Condensateurs audio Nichicon de la série Fine Gold
• Connecteur audio Gold de15μ et prises audio Gold

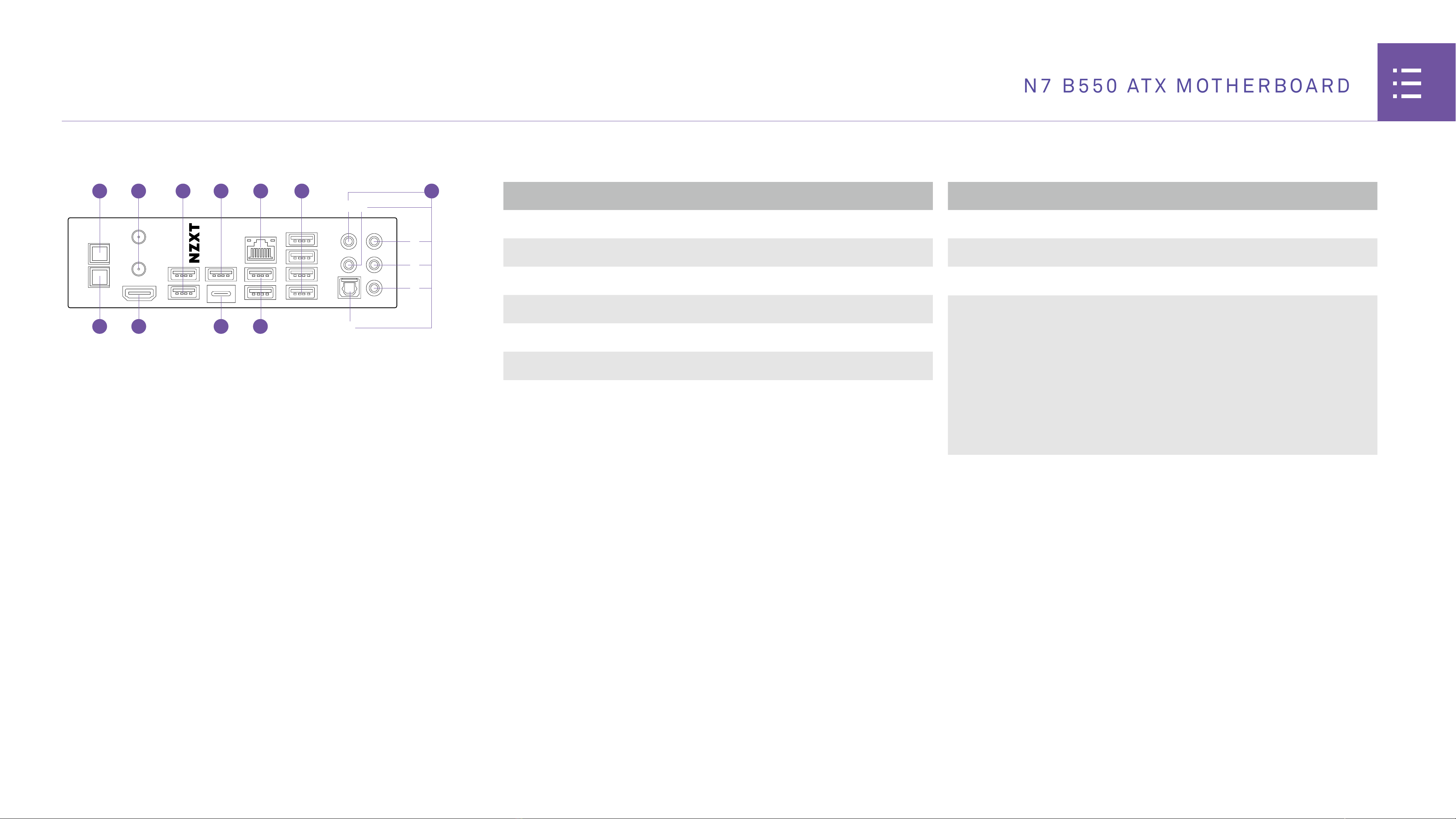

E/S à l'arrière
• 2 x ports USB 2.0
• 3 x ports USB 3.2 Gen 2
• 1 x port USB 3.2 Gen 2 de type C
• 4 x ports USB 3.2 Gen 1
• 1 x port HDMI™
• 2 x connecteurs SMA pour antenne sans fil
• 1 x bouton Clear CMOS
• 1 x Bouton BIOS Flashback
• 1 x port LAN (RJ45)
• 1 x port de sortie S/PDIF optique
• 1 x prises audio 5.1 canaux
2.2 SPÉCIFICATIONS

09
N7 B550 ATX MOTHERBOARD
2.2 SPÉCIFICATIONS
E/S Internes
• 1 x connecteur d'alimentation ATX à 24 broches
• 1 x connecteur d'alimentation ATX 12V à 8+4 broches
• 1 x connecteur CPU_FAN à 4 broches(1)
• 1 x connecteur AIO_PUMP à 4 broches(2)
• 5 x connecteurs SYS_FAN à 4 broches(2)
• 2 x connecteurs RGB LED NZXT(3)
• 1 x 5V connecteur LED ARGB(4)
• 1 x connecteur LED RGB 12V(5)
• 3 x en-tête USB 2.0 (jusqu'à 6 ports USB 2.0)
• 2 x en-tête USB 3.2 Gen1 (jusqu'à 4 ports USB 3.2 Gen 1)
• 1 x en-tête USB 3.2 Gen2 en façade (pour USB Type-C)
• 6 x connecteurs SATA 6Gb/s
• 1 x connecteur 3 M.2 avec clé M, compatible avec périphérique de
stockage de type 2242/2260/2280 ( PCIe 4.0 mode x4 (avec Matisse &
Vermeer) ou PCIe 3.0 x4 (avec Renoir))
• 1 x connecteur M.2 3 avec clé M, compatible avec périphérique de stockage
de type 2242/2260/2280 (PCIe 3.0 x2 & mode SATA)
• 1 x prise M.2 1 avec clé E, (pour les cartes sans fil)
• 1 x Connecteur audio en façade
• 1 x Bouton d'alimentation
• 1 x Bouton de réinitialisation
• 4 x LED d affichage
1. Le connecteur CPU_Fan prend en charge les ventilateurs à 3 ou 4 broches
avec une puissance maximale de 2A (24W).
2. L'AIO_PUMP et tous les connecteurs SYS_FAN supportent un maximum de
2A (24W) par en-tête de ventilateur et détectent automatiquement si un
ventilateur à 3 ou 4 broches est connecté.
3. Prend en charge jusqu'à 40 LEDs adressables individuellement par canal.
80 LEDs au total. Les canaux d'éclairage supportent jusqu'à six bandes
LED RGB adressables ou cinq ventilateurs Aer RGB.
4. Prise en charge au total jusqu'à 5V/3A, bande LED de 15W. Prend en
charge jusqu'à 40 LEDs adressables individuellement.
5. Prise en charge totale jusqu'à 12V/3A, bande LED de 36W
Système d'exploitation
Microsoft®Windows®10 (64-bit)
Format
ATX
Certifications
FCC, CE, KCC, BSMI, compatible ErP/EuP

10
N7 B550 ATX MOTHERBOARD
3. COMPOSANTS ET PORTS
3.1 Caches .................................................................................13
3.5 Socket pour processeur............................................... 17
3.3 Présentation des ports................................................. 15
3.7 Slots d'expansion PCI Express..................................213.2 Vue éclatée........................................................................14
3.6 Slots DIMM ........................................................................19
3.4 E/S à l'arrière ................................................................... 16
3.8 Connecteurs SATA........................................................... 23
3.9 Slots M.2 ............................................................................24
3.10 Emplacement M.2 pour
connectivité sans fil .............................................26

11
N7 B550 ATX MOTHERBOARD
3. COMPOSANTS ET PORTS
3.11 Antenne.............................................................................27
3.15 Connecteur panneau avant....................................... 31
3.13 Connecteurs USB .........................................................29
3.17 Connecteurs RGB de NZXT........................................333.12 Connecteurs d'alimentation ....................................28
3.16 Connecteurs de ventilateur......................................32
3.14 Connecteur audio pour panneau avant................ 30
3.18 Connecteur RGB Adressable de 5V........................ 34
3.19 Connecteur RGB de 12V ............................................. 35
3.20 Boutons et LED de poste........................................... 36

12
N7 B550 ATX MOTHERBOARD
3. COMPOSANTS ET PORTS
3.21 Batterie CMOS ...............................................................39
3.22 BIOS Flashback............................................................ 40

13
N7 B550 ATX MOTHERBOARD
3.1 CACHES
Entièrement métalliques, les caches N7 peuvent être retirés à
la main. Ils se clipsent sur la carte mère à plusieurs endroits.
Lors de l'installation et du retrait, faites attention à ces
points d'attache et exercez une force égale pour éviter de les
endommager.

14
N7 B550 ATX MOTHERBOARD
3.2 VUE ÉCLATÉE

15
N7 B550 ATX MOTHERBOARD

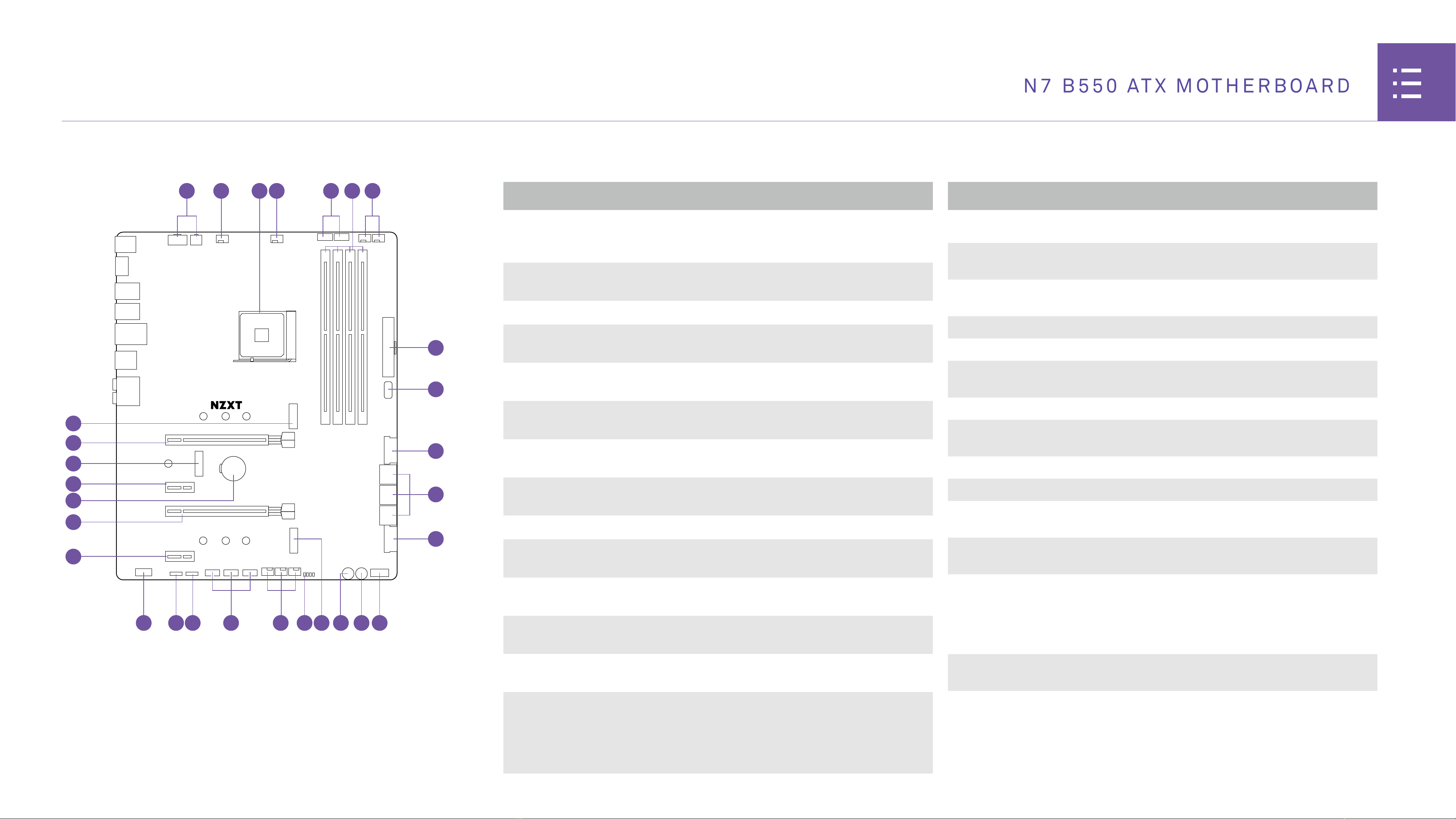

3.3 PRÉSENTATION DES PORTS
M2_3
PCIE1
PCIE2
PCIE3
PCIEX4
USB2_1 USB2_2 USB2_3 SYS_FAN1 SYS_FAN2 SYS_FAN3 F_PANEL
RSTBTN1 PWRBTN1
USB3G1_1USB3G1_2 USB3G2C_1
CPU_FAN AIO_PUMP SYS_FAN5 SYS_FAN4
ATX12V1 ATX12V2
REAR_AUDIO
HDMI
CLR_CMOS
USB3G2RC_1
USB3G2_R_LAN
USB2_R_1_2
USB3G1R_1_4
SATA3_3_4SATA3_5_6 SATA3_1_2
ATX_POWER
NZXT_RGB1 NZXT_RGB2
M2_1
BATTERY
224222602280
2242
22602280
FRONT_AUDIO
5V_ARGB1 12V_RGB1
M2_2
DDR4_B2* DDR4_B1 DDR4_A2* DDR4_A1
SOCKET AM4
Designed in California
MODEL: N7-B55XT VERSION: 1.0
N7 B550
CPU DRAM VGA BOOT
6
7
8
9
10
11121314151617181920
21
22
23
24
25
26
27
23 4 5128 29 NO. PORT NAME DESCRIPTION
1Socket pour
processeur
Socket pour Processeurs AMD
Ryzen™ AM4 (processeurs des
séries 3000, 4000 et 5000)
2AIO_PUMP Connecteur à 4 broches pour la
pompe AIO
3LED1 Tête de bande LED à 4 broches
4DIMM A1-B2 Slots pour carte mémoire DDR4 à
288 broches
5SYS_FAN 4-6 Connecteurs de ventilateur à 4
broches
6ATX_POWER Connecteur d'alimentation ATX à
24 broches
7USB3G2C_1 Tête de bande USB 3.2 Gen 2 Type
C pour panneau avant
8USB3G1_1 Tête de bande USB 3.2 Gen 1 pour
panneau avant
9SATA 1-6 Connecteur Serial ATA 6 Gbit/s
10 USB3G1_2 Tête de bande USB 3.2 Gen 1 pour
panneau avant
11 Connecteurs
panneau avant Interrupteurs et connecteurs LED du panneau avant
12 Bouton
d'alimentation Bouton d'alimentation
13 Bouton de
réinitialisation Bouton de réinitialisation
14 M2_2
Socket M.2 Gen3 avec M Key,
prend en charge les dispositifs de
stockage de type 2242/2140/2280
(prend en charge les modes PCIe et
SATA)
NO. PORT NAME DESCRIPTION
15 Afficheur LED Indicateur de démarrage
16 SYS_FAN 1-3 Connecteurs de ventilateur à 4
broches
17 USB2_1-3 Têtes de bande USB 2.0 pour
panneau avant
18 12V RGB1 Tête de bande LED à 4 broches
19 5V ARGB1 Tête de bande LED à 3 broches
20 FRONT_AUDIO Connecteur audio pour
panneau avant
21 PCIE4 Slot PCI Express x1 Gen3
22 PCIE3 Slot PCI Express x16 Gen3 pour
processeur graphique
23 Battery Battery
24 PCIE4 Slot PCI Express x1 Gen3
25 M2_3 Socket M.2 Gen1 avec clé E,
pour cartes sans fil
26 PCIEX16_1 Slot PCI Express x16 Gen3 pour
processeur graphique
27 M2_1
Socket M.2 Gen3 avec M
Key, prend en charge les
dispositifs de stockage de type
2242/2260/2280 (prend en
charge les mode PCIe)
28 ATX_12V Connecteur d'alimentation
+12V à 8+4 broches
29 CPU_FAN Connecteur à 4 broches pour le
ventilateur du processeur

16
N7 B550 ATX MOTHERBOARD
3.4 E/S À L'ARRIÈRE
A
C
D
E
F
B
1
4
2
3 6 8 10 11
5
7 9
NO. PORT NAME
11 x Bouton BIOS Flashback
2Bouton Clear CMOS
3Antenne sans fil
4Port HDMI
5USB 2.0
62 x USB 3.2 Gen2
7USB 3.2 Gen 2 Type-C
NO. PORT NAME
8Port LAN RJ45
92 x USB 3.2 Gen2
10 4 x USB 3.2 Gen1
11 Ports audio
A. Central et caisson de basse
B. Surround arrière
C. Port de sortie optique SPDIF
D. Line In
E. Avant gauche et droite
F. Microphone

17
N7 B550 ATX MOTHERBOARD
• Avant d'installer ou de retirer le processeur, débranchez toujours le câble
d'alimentation de la prise électrique.
• Assurez-vous que le dissipateur thermique du processeur est correctement
installé avant de procéder à la mise en marche.
• Veuillez consulter les instructions du fabricant du dissipateur pour processeur
avant de l'installer.
Le socket AM4 a un triangle qui permet d'aligner
correctement le CPU pendant son installation.
3.5 SOCKET POUR PROCESSEUR
REMARQUE

18
N7 B550 ATX MOTHERBOARD
• Appuyez sur le bras de fixation tout en le poussant vers l'extérieur pour l'ouvrir.
• Place le CPU, en t'assurant que le triangle sur le CPU s'aligne dans l'angle indiqué.
• Appuie sur le bras de fixation pour le bloquer correctement.
• Appliquez de la pâte thermique et installez votre dissipateur pour processeur.
INSTALLATION
153 7 264

19
N7 B550 ATX MOTHERBOARD
3.6 SLOTS DIMM
Les slots DIMM sont situés ici. Consultez le
diagramme pour découvrir la configuration de
mémoire recommandée.
A1
A2
B1
B2
Populate
A2 First
• Insérez d'abord les modules de mémoire dans le slot A2.
REMARQUE
