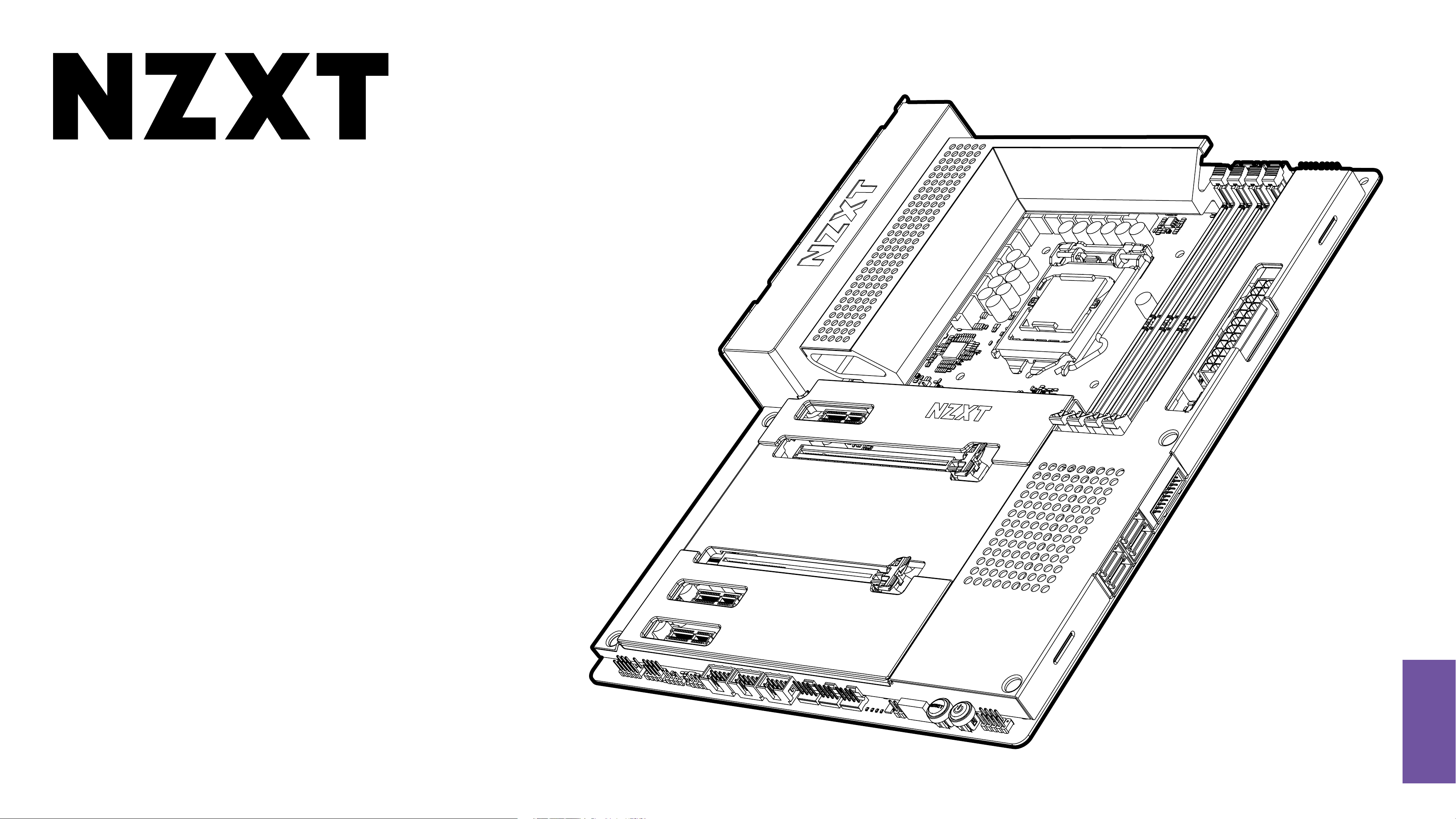

NZXT N7 Z490 User manual

N7 Z490
ATX MOTHERBOARD
DEUTSCH

INHALT
1. VORWORT............................................ 02
2. PRODUKTINFORMATIONEN ........... 03
4. ANHANG ............................................. 36
HERUNTERLADEN
VON NZXT CAM
5. ANHANG ........................................... A-1
KOMPONENTEN
UND ANSCHLÜSSE.......................
3. 08/09
VERSION 1.0

02
N7 Z490 ATX MOTHERBOARD
1. VORWORT
A. Copyright©NZXT, Inc. Alle Rechte vorbehalten.
Dieses Handbuch einschließlich aller Illustrationen und
Screenshots ist durch internationale Urheberrechtsgesetze
geschützt. Alle Rechte vorbehalten. Jegliche Vervielfältigung
dieses Handbuchs oder seiner Inhalte bedarf der schriftlichen
Genehmigung durch den Verfasser.
B. Haftungsausschluss
Angaben im vorliegenden Dokument können ohne Vorankündigung
geändert werden. Der Hersteller erteilt keine Zusicherungen oder
Garantien in Bezug auf diese Inhalte und lehnt insbesondere
jegliche stillschweigenden Gewährleistungen der Marktgängigkeit
oder der Eignung für einen bestimmten Zweck ausdrücklich ab.
Der Hersteller behält sich das Recht vor, diese Veröffentlichung
zu bearbeiten und nach eigenem Ermessen zu ändern, wobei
der Hersteller nicht verpflichtet ist, Mitteilungen zu derartigen
Überarbeitungen oder Änderungen zu machen.
C. Marken
In diesem Handbuch verwendete Produktnamen sind Eigentum
der jeweiligen Inhaber und werden ausdrücklich als solches
anerkannt.
D. Sicherheitsvorkehrungen
Beachten Sie die folgenden Sicherheitsvorkehrungen bei der
Installation des Mainboards:
• Zum Schutz vor Schäden durch elektrostatische Entladung wird die
Verwendung eines Antistatikbands empfohlen, das an ein geerdetes
Gerät angeschlossen ist.
• Entladen Sie statische Elektrizität, indem Sie das Metallgehäuse eines
sicher geerdeten Objekts berühren, bevor Sie mit dem Mainboard
arbeiten.
• Bewahren Sie Komponenten stets in den antistatischen Beuteln auf.
• Trennen Sie stets die Stromversorgung, bevor Sie das Mainboad oder
andere Hardwarekomponenten installieren oder entfernen. Ziehen Sie
dazu den Netzstecker aus der Steckdose.

03
N7 Z490 ATX MOTHERBOARD
2. PRODUKTINFORMATIONEN
2.1 Lieferumfang................................................................. 04
2.2 Spezifikationen ........................................................... 05

04
N7 Z490 ATX MOTHERBOARD
2.1 LIEFERUMFANG
A. N7 Z490 Mainboard
x1
B. SATA-Kabel
90°x2, 180°x2
C. M.2 Schrauben
x2
D. Drahtlose Antenne
x1

05
N7 Z490 ATX MOTHERBOARD
2.2 SPEZIFIKATIONEN
CPU und Sockel
LGA socket 1200 for Intel®Kerne der 10 Generation Prozessoren
i9/ Core™ i7/ Core™ i5/ Core™ i3 Processors
• Unterstützt Intel®14 nm-Prozessoren
• Unterstützt die Intel®Turbo Boost-Technologie 2.0
Chipsatz
Intel®Z490
Speicher
4 x DIMM, Max. 128GB, DDR4
• 4266(Übertaktung)/ 4133(Übertaktung)/ 4000(Übertaktung)/
3866(Übertaktung)/ 3733(Übertaktung)/ 3600(Übertaktung)/
3466(Übertaktung)/ 3400(Übertaktung)/ 3333(Übertaktung)/
3300(Übertaktung)/ 3200(Übertaktung)/ 3000(Übertaktung)/
2800(Übertaktung)/ 2666(Übertaktung)/ 2400(Übertaktung)/
2933/ 2800/ 2666/ 2400/ 2133 MHz Non-ECC, ungepufferter Speicher
• Dual Channel-Speicherarchitektur
• Unterstützt Intel®Extreme Memory Profile (XMP) 2.0
Integrierte Grafik
Integrierter Grafikprozessor – Intel®HD-Grafikunterstützung
Unterstützung von Einzelgrafikausgang: HDMI-Anschluss
• HDMI™ with max. resolution of 4096x2160@24Hz
• Maximum shared memory of 1024MB (for iGPU exclusively)
Multi-GPU-Unterstützung
Supports AMD 2-Way CrossFireX™ Technology
Lagerung
Intel®Z490 Chipsatz
• 1 * M.2 type 2242/2260/2280 (PCIe 3.0 x4 & SATA mode)
• 1 * M.2 type 2242/2260/2280 (PCIe 3.0 x4 mode only)
• 4 * SATA 6Gb/s-Schnittstellen
Intel®Optane Memory Unterstützen RAID 0, 1, 5, 10
Unterstützt Intel®Smart Response-Technologie
Intel®Rapid-Storage-Technologie
Intel®Optane™ Memory Ready

06
N7 Z490 ATX MOTHERBOARD
LAN
Realtek®RTL8125BG 2.5G LAN
Kabellos
Intel®Dual Band Wireless-AX200 Wi-Fi 6
• WLAN 802.11 a/b/g/n/ac/ax
• Unterstützung der Dualband-Frequenzen 2,4/5GHz
• MU-MIMO-Unterstützung
Bluetooth
Bluetooth V5.1
Audio
Realtek®ALC1220 Soundkarte
8-Kanal High Definition Audio, 32-bit /192KHz DAC
Nichicon Fine Gold Series Audio Capacitors
USB-Schnittstellen
• 1 * USB 3.2 Gen 2 Schnittstellen (1 an der Gehäuserückseite [blau])
• 1 * USB 3.2 Gen 2 Typ C (an der Gehäuserückseite)
• 1 * USB 3.2 Gen 2 front panel Schnittstellen (Für USB Typ C)
• 4 * USB 3.2 Gen 1 Schnittstellen (2 an der Gehäuserückseite [blau], 2 intern)
• 8 * USB 2.0 Schnittstellen (2 an der Gehäuserückseite, 6 intern)
Erweiterungsschächte
• 2 * PCIe 3.0 x16 (x16 or dual x16/x4)
• 3 * PCIe 3.0 x1
E/A Rückseite
• 1 * USB 3.2 Gen 2 (blau)
• 2 * USB 3.2 Gen 1 (blau)
• 1 * USB 3.2 Gen 2 Type-C port
• 2 * USB 2.0 Schnittstellen
• 1 * HDMI™ 1.4b
• 1 * drahtlose Antenne 2x2
• 1 * Clear BIOS-Taste
• 1 * LAN (RJ45) port
• 1 * Optischer S/PDIF-Out-Anschluss
• 1 * 5.1-Channel Audio-Buchsen
2.2 SPEZIFIKATIONEN

07
N7 Z490 ATX MOTHERBOARD
interne Anschlüsse
• 1 * 24-poliger EATX-Stromanschluss
• 1 * 8+4-poliger ATX12V-Stromanschluss
• 1 * 4-poliger Anschluss CPU_FAN (Bis zu 12W pro Kanal)
• 1 * 4-poliger Anschluss AIO_PUMP (Bis zu 24W pro Kanal)
• 5 * 4-polige Anschlüsse SYS_FAN (Bis zu 24W pro Kanal)
• 2 * NZXT RGB LED-Anschlüsse
• 1 * 5V ARGB LED-Anschlüsse
• 1 * 12V RGB LED-Anschlüsse
• 3 * USB 2.0 header (Unterstützung von bis zu 6 USB 2.0-Anschlüssen)
• 1 * USB 3.2 Gen 1 header (Unterstützung von bis zu 2 USB 3.2 Gen
1-Anschlüssen)
• 1 * USB 3.2 Gen 2 front panel header (For USB Type C)
• 4 * SATA 6Gb/s-Schnittstellen
• 1 * M.2 Socket 3 mit Taste M, type 2242/2260/2280 storage device
support (PCIe 3.0 x4- und SATA-Modus)
• 1 * M.2 Socket 3 mit Taste M, type 2242/2260/2280 storage device
support (nur PCIe 3.0 x4-Modus)
• 1 * M.2 Socket 1 mit Taste E, (For wireless cards, supports CNVio)
• 1 * Netzschalter
• 1 * Reset-Taste
• 1 * Audioanschluss an der Vorderseite
• 4 * Post-LEDs
Betriebssystem
Microsoft®Windows®10 (64-bit)
Formfaktor
ATX
2.2 SPEZIFIKATIONEN

08
N7 Z490 ATX MOTHERBOARD
3. KOMPONENTEN UND ANSCHLÜSSE
3.1 Abdeckungen..................................................................... 10
3.5 CPU-Sockel........................................................................ 14
3.3 Anschlussübersicht....................................................... 12
3.7 PCI Express-Erweiterungssteckplätze .................. 183.2 Explosionszeichnung .................................................... 11
3.6 DIMM-Steckplätze ......................................................... 16
3.4 E/A Rückseite................................................13
3.8 SATA-Anschlüsse ............................................................ 20
3.9 M.2-Steckplätze.............................................................. 21
3.10 M.2-Steckplatz für drahtlose Konnektivität ....... 23

09
N7 Z490 ATX MOTHERBOARD
3. KOMPONENTEN UND ANSCHLÜSSE
3.11 Antenne............................................................................. 24
3.15 Anschluss an der Vorderseite.................................. 28
3.13 USB-Anschlüsse............................................................ 26
3.17 NZXT RGB-Anschlüsse................................................ 303.12 Stromanschlüsse.......................................................... 25
3.16 Lüfteranschlüsse.......................................................... 29
3.14 Audioanschluss an der Vorderseite ...................... 27
3.18 Ansteuerbarer 5V RGB-Anschluss........................ 31
3.19 12V RGB-Anschluss .................................................... 32
3.20 Tasten und Post-LEDs ................................................ 33

10
N7 Z490 ATX MOTHERBOARD
3.1 ABDECKUNGEN
Die Metallabdeckungen des N7 können manuell entfernt
werden. Sie sind an mehreren Stellen am Mainboard arretiert.
Achten Sie beim Installieren und Entfernen bitte sorgfältig
auf diese Stellen und wenden Sie eine gleichmäßige
Krafteinwirkung an, um Schäden zu verhindern.

11
N7 Z490 ATX MOTHERBOARD
3.2 EXPLOSIONSZEICHNUNG

12
N7 Z490 ATX MOTHERBOARD
3.3 ANSCHLUSSÜBERSICHT
Designed in California
MODEL: N7-Z49XT
VERSION: 1.0
N7 Z490
M2_3
M2_2
PCIEX1_1
PCIEX16_1
PCIEX1_2
PCIEX16_2
PCIEX1_3
USB2_1 USB2_2 USB2_3 SYS_FAN1 SYS_FAN2 SYS_FAN3 F_PANEL
RSTBTN1 PWRBTN1
USB3G1_1
USB3G2C_1
CPU_FAN AIO_PUMP SYS_FAN5 SYS_FAN4
ATX12V1
ATX12V2
REAR_AUDIO
HDMI
CLR_CMOS
USB3G2C_1
USB3G2_R2
USB3G1R_LAN
SATA3_0_1 SATA3_0_1
ATX_POWER
NZXT_RGB1 NZXT_RGB2
M2_1
BATTERY
224222602280
22422260
2280
FRONT_AUDIO 5V_ARGB1 12V_RGB1
23 4 5
6
7
8
9
10111213141516171819
20
21
22
23
24
25
26
27
128 29 NO. PORT NAME DESCRIPTION
1CPU-Sockel LGA 1200 Sockel für Intel-
Prozessor der 10. Generation
2AIO_PUMP 4-poliger AIO-Pumpenanschluss
3LED1 4-poliger LED-Header
4DIMM A1-B2 288-Pin DDR4-Steckplätze
5SYS_FAN 4-6 4-polige Lüfteranschlüsse
6ATX_POWER 24-poliger ATX-Stromanschluss
7USB3G2C_1 USB 3.2 Gen 2 Type C-Header an
der Vorderseite
8USB3G1_1 USB 3.2 Gen 1-Header an der
Vorderseite
9SATA 1-4 Serielle SATA-Anschlüsse 6 Gb/s
10 Anschlüsse an
der Vorderseite Schalter und LED-Anschlüsse an der Vorderseite
11 Netzschalter Netzschalter
12 Reset-Taste Reset-Taste
13 M2_2
M.2 Sockel 3 mit Taste M,
unterstützt Speichergeräte
der Typen 2242/2260/2280
(Unterstützt PCIE- Modus)
14 POST-LEDs Bootstatus-Anzeige
15 SYS_FAN 1-3 4-polige Lüfteranschlüsse
16 USB2_1-3 USB 2.0-Header an der Vorderseite
NO. PORT NAME DESCRIPTION
17 12V RGB1 4-poliger LED-Header
18 5V ARGB1 3-poliger LED-Header
19 FRONT_AUDIO Audioanschluss an der
Vorderseite
20 PCIEX1_3 PCI-Express x1 Gen3-
Steckplatz
21 PCIEX1_2 PCI-Express x1 Gen3-
Steckplatz
22 PCIEX16_2 PCI-Express x16 Gen3-
Steckplatz für GPU
23 Battery Batterie
24 M2_3 M.2 Socket 1 mit Taste E, (Für Wireless-Karten, unterstützt
CNVio)
25 PCIEX16_1 PCI-Express x16 Gen3-
Steckplatz für GPU
26 M2_1
M.2 Sockel 3 mit Taste M,
unterstützt Speichergeräte
der Typen 2242/2260/2280
(Unterstützt PCIE- und SATA-
Modus)
27 PCIEX1_1 PCI-Express x1 Gen3-
Steckplatz
28 ATX_12V 8+4-poliger
12V-Stromanschluss
29 CPU_FAN 4-poliger CPU-Lüfteranschluss

13
N7 Z490 ATX MOTHERBOARD
3.4 E/A RÜCKSEITE
A
C
D
E
F
B
1 4
2 3 6 8
579NO. PORT NAME
1drahtlose Antenne 2x2
2CMOS-Schalter
3HDMI 1.4b-Anschluss
4USB 2.0
5USB 3.2 Gen 2
6USB 3.2 Gen 2 Type-C
NO. PORT NAME
7RJ45-LAN-Anschluss
8USB 3.2 Gen 1 x 2
9Audio-Anschlüsse
A. Center und Subwoofer
B. hinterer Surround-Sound
C. Optischer S/PDIF-Out-Anschluss
D. Eingang
E. Vorne links und rechts
F. Mikrofon

14
N7 Z490 ATX MOTHERBOARD

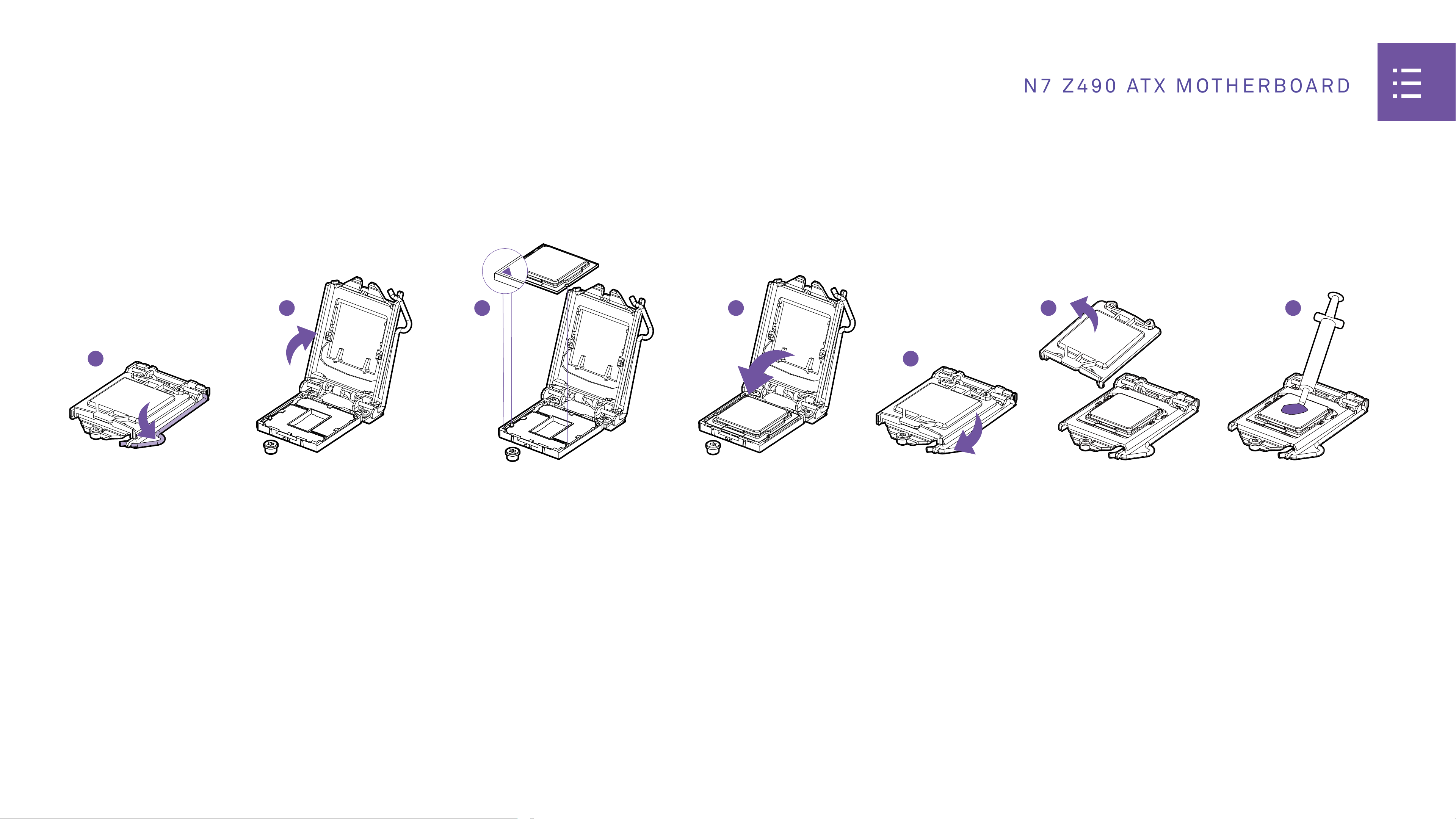

• Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie die CPU installieren
oder entfernen.
• Bewahren Sie die CPU-Schutzkappe nach der Installation der CPU bitte sorgfältig auf.
• Vergewissern Sie sich vor dem Systemstart, dass der CPU-Kühlkörper ordnungsgemäß
installiert worden ist.
• Schützen Sie die Sockelstecker der CPU bei ausgebauter CPU stets mit der
Schutzkappe aus Kunststoff.
• Befolgen Sie bitte die Herstelleranweisungen zur Installation des Prozessorkühlers.

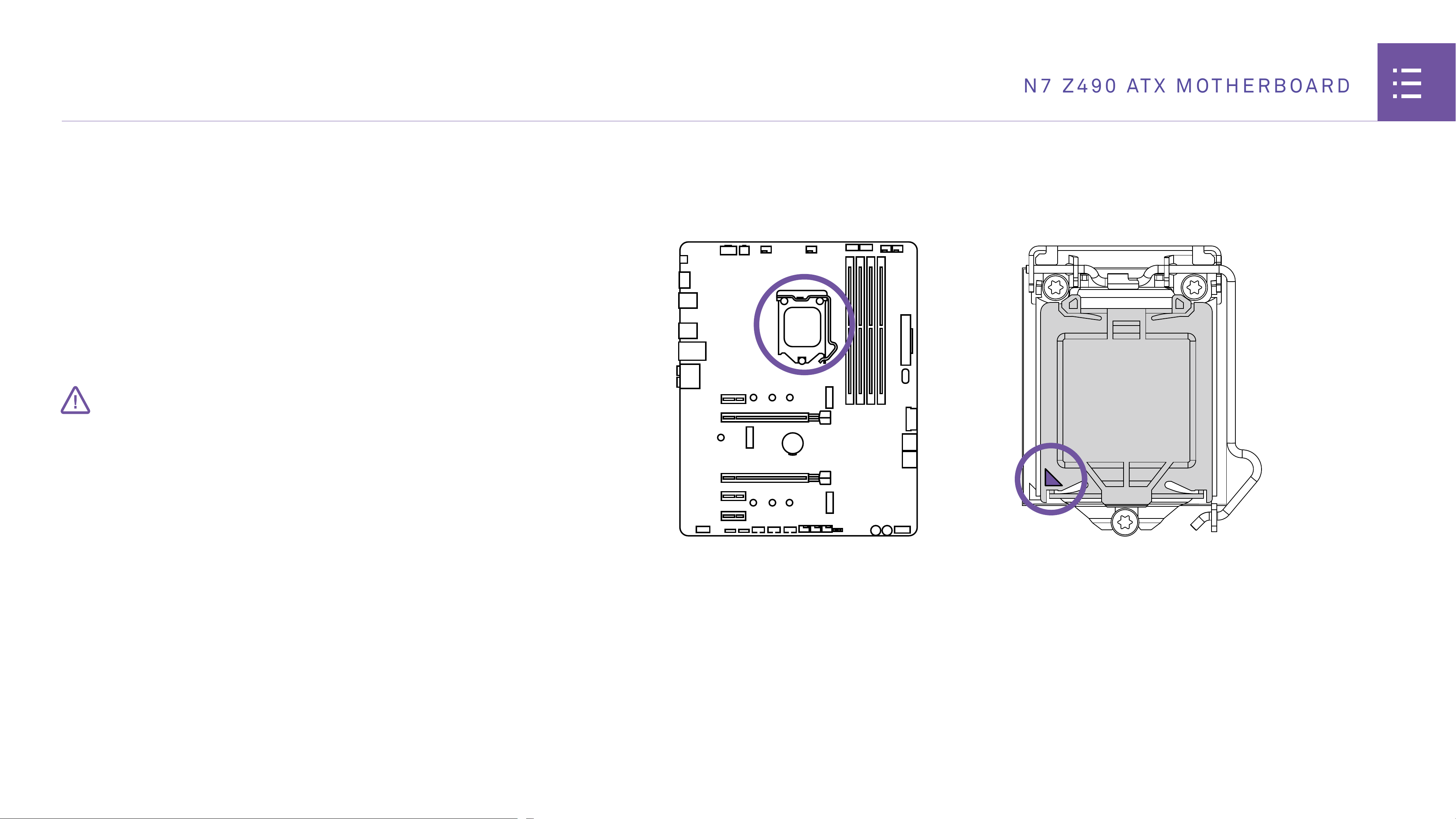

Zwei Kerben und das goldene Dreieck an der Oberfläche
der LGA 1200 CPU erleichtern die korrekte Ausrichtung
und Platzierung im Sockel.
3.5 CPU-SOCKEL
HINWEIS

15
N7 Z490 ATX MOTHERBOARD
• Drücken Sie die Halterung nach unten und außen, um sie zu öffnen.
• Öffnen Sie die Arretierung und positionieren Sie die CPU so, dass das Dreieck und die Kerben wie abgebildet an den Ecken ausgerichtet sind.
• Schließen Sie die Arretierung und drücken Sie die Halterung nach unten, bis sie einrastet.
• Die Schutzkappe aus Kunststoff löst sich automatisch.
• Tragen Sie nach Bedarf Wärmeleitpaste auf und installieren Sie den CPU-Kühler.
INSTALLATION
1
2 3 6 7
4
5

16
N7 Z490 ATX MOTHERBOARD
3.6 DIMM SLOTS
Die Position der DIMM-Steckplätze ist in der Abbildung
markiert. Beachten Sie bitte das Diagramm zur
empfohlenen Speicherkonfiguration.
A1
A2
B1 B2
(Populate A2 First)
• Setzen Sie Speichermodule zuerst in den A2-Steckplatz ein.
HINWEIS

17
N7 Z490 ATX MOTHERBOARD
INSTALLATION
12 3

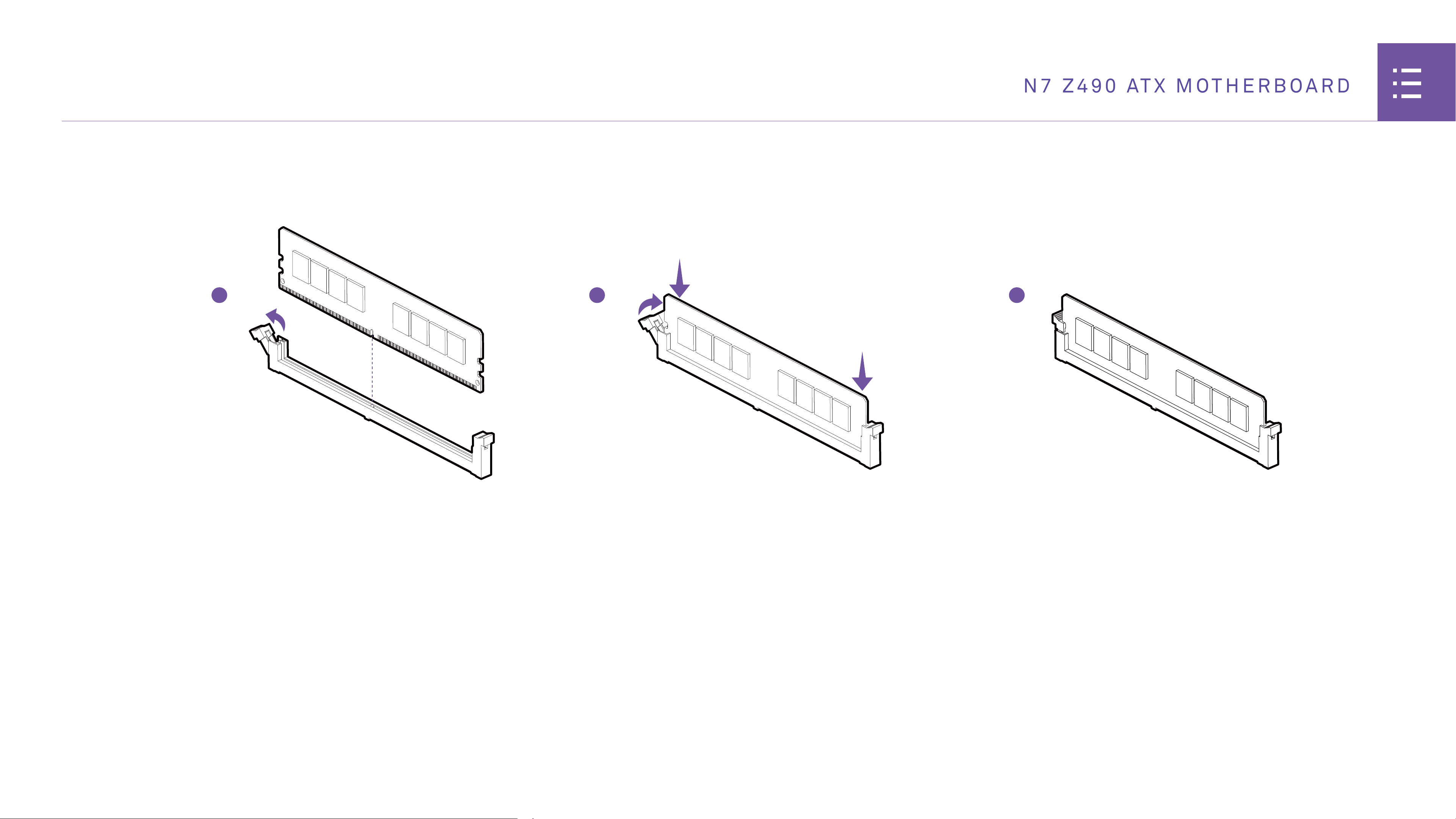

• Drücken Sie den Entriegelungshebel wie abgebildet ein.
• Richten Sie die Speicherkarte an der mittleren Kerbe aus und aus und schieben Sie sie in die DIMM-Steckplätze.
• Schieben Sie die Speicherkarte unter sanftem Druck in den DIMM-Steckplatz, bis der Hebel einrastet.

18
N7 Z490 ATX MOTHERBOARD
3.7 PCI EXPRESS EXPANSION SLOTS
Die nachfolgende Abbildung zeigt die Liste der
Steckplätze. Installieren Sie Grafikkarten bitte
zuerst in PCIEX16_1 und dann in PCIEX16_2.
PCIEX1_1:
PCIEX16_1:
PCIEX16_2:
PCIe 3.0 x1 slot
PCIe 3.0 x16 slot
PCIe 3.0 x4 slot
PCIEX1_2:
PCIe 3.0 x1 slot
PCIEX1_3:
PCIe 3.0 x1 slot
• Für eine einzelne PCIe x16 verwenden Sie bitte den Steckplatz
PCIEX16_1.
• Schalten Sie stets das Netzteil aus und trennen Sie das
Netzkabel, bevor Sie Erweiterungskarten hinzufügen oder
entfernen. Beachten Sie die Hinweise zu weiteren Hardware-
oder Softwarevoraussetzungen in der Dokumentation der
Erweiterungskarte.
HINWEIS

19
N7 Z490 ATX MOTHERBOARD
INSTALLATION MEHRERER GRAFIKKARTEN
Beachten Sie für die Stromversorgung von mehrerer
Grafikkarten bitte die Benutzeranleitung der Grafikkarte und
achten Sie auf die Erfüllung aller Systemvoraussetzungen.
Installieren mehrerer Grafikkarten:
• Schalten Sie den Computer aus und trennen Sie das Netzkabel.
Installieren Sie zwei Grafikkarten in den Steckplätzen PCIEX16_1 und
PCIEX16_2.
• Verbinden Sie die PCIe-Stromanschlüsse der Grafikkarten.
• Schließen Sie das Netzkabel wieder an, schalten Sie den Computer ein
und installieren Sie die Treiber und Software aus dem Lieferumfang
Ihrer Grafikkarte.
