NZXT N7 B650E User manual

N7 B650E
AMD ATX MOTHERBOARD

TABLE OF CONTENTS
SAFETY PRECAUTION........................................... 01
PACKAGE CONTENTS ................................................ 02
SPECIFICATIONS....................................................... 03
COVERS ...................................................................... 11

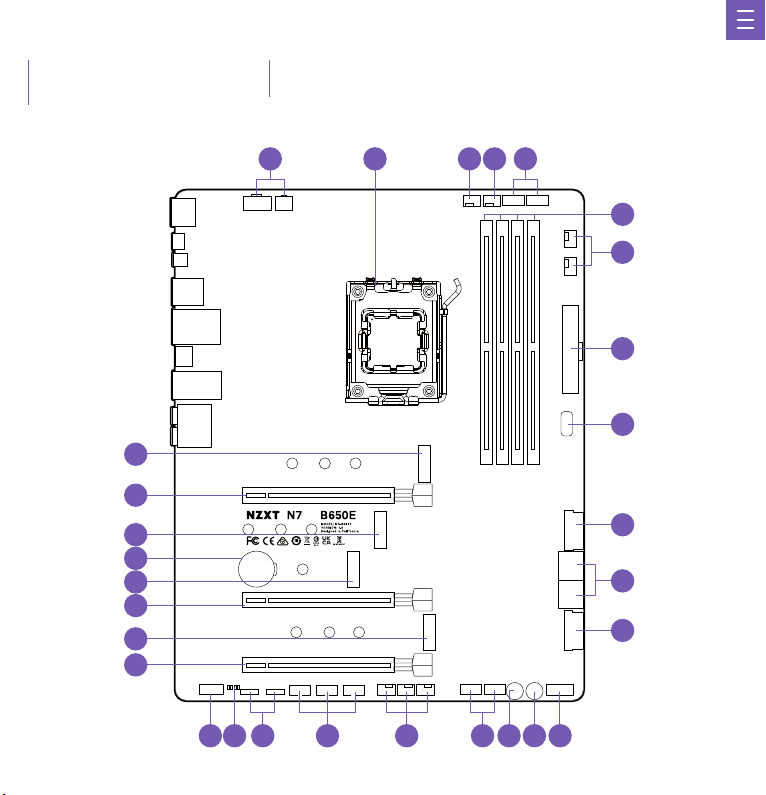

PORTS OVERVIEW ..................................................... 12
REAR I/O .................................................................... 17
CPU SOCKET .............................................................. 18
VERSION 2, 2023/01/05

PCIE EXPANSION SLOTS .......................................... 23
SATA CONNECTORS .................................................. 26
M.2 SLOTS FOR STORAGE........................................ 28
M.2 SLOT FOR WIRELESS CONNECTIVITY............. 30
ANTENNA ................................................................... 31
POWER CONNECTORS ............................................... 32
DIMM SLOTS .............................................................. 21

FRONT PANEL AUDIO CONNECTOR......................... 34
FRONT PANEL CONNECTOR ..................................... 35
FAN CONNECTORS .................................................... 36
NZXT RGB CONNECTORS.......................................... 37
5V ADDRESSABLE RGB CONNECTOR...................... 39
BUTTONS AND POST LEDS....................................... 41
USB CONNECTORS .................................................... 33

DOWNLOADING NZXT CAM....................................... 48
NZXT GLOBAL WARRANTY POLICY ....................... 49
REGULATORY NOTICES ............................................ 52
限用物质及元素列表/限用物質及元素清單 ...................... 54
SUPPORT AND SERVICE ........................................... 55
BIOS FLASHBACK...................................................... 45
CMOS BATTERY ......................................................... 44

01
SAFETY PRECAUTION
PRECAUCIONES DE SEGURIDAD
PRÉCAUTIONS DE SÉCURITÉ
SICHERHEITSVORKEHRUNGEN
PRECAUÇÕES DE SEGURANÇA
Follow these safety precautions when installing the motherboard:
• It is recommended to wear a grounding strap attached to a grounded
device to avoid damage from static electricity.
• Discharge static electricity by touching the metal case of a safely
grounded object before working on the motherboard.
• Leave components in the static-proof bags.
• Always remove the AC power by unplugging the power cord from the
power outlet before installing or removing the motherboard or other
hardware components.
Al instalar la placa base,sigue estas precauciones de seguridad:
• Se recomienda llevar un brazalete antiestático conectado a un dispositivo
de toma de tierra para evitar daños causados por la electricidad estática.
• Antes de empezar a trabajar en la placa base,toca la caja de metal de
un objeto con conexión a tierra segura para descargar la electricidad
estática.
• Deja los componentes en bolsas antiestáticas.
• Desenchufa siempre el cable de alimentación de la toma de corriente
para retirar la alimentación de CA antes de instalar o extraer la placa
base u otros componentes de hardware.
Respectez les précautions de sécurité suivantes lors de l'installation de
la carte mère:
• Il est recommandé de porter un ruban de mise à la terre, attaché à un
dispositif mis à la terre pour éviter les dommages dus à l'électricité
statique.
• Avant de commencer à travailler sur la carte mère, déchargez votre
électricité statique en touchant le boîtier métallique d'un objet mis à la
terre de manière sécurisée.
• Laissez les composants dans les sacs résistants à l'électricité statique.
• Avant d'installer ou retirer la carte mère ou d'autres composants
matériels, retirez toujours le boîtier d'alimentation secteur en
débranchant le câble de la prise.
Beachten Sie die folgenden Sicherheitsvorkehrungen bei der Installation
des Mainboards:
• Zum Schutz vor Schäden durch elektrostatische Entladung wird die
Verwendung eines Antistatikbands empfohlen, das an ein geerdetes Gerät
angeschlossen ist.
• Entladen Sie statische Elektrizität, indem Sie das Metallgehäuse eines
sicher geerdeten Objekts berühren, bevor Sie mit dem Mainboard
arbeiten.
• Bewahren Sie Komponenten stets in den antistatischen Beuteln auf.
• Trennen Sie stets die Stromversorgung, bevor Sie das Mainboad oder
andere Hardwarekomponenten installieren oder entfernen. Ziehen Sie
dazu den Netzstecker aus der Steckdose.
Siga estas precauções de segurança ao instalar a placa-mãe:
• Recomendamos usar um cabo de aterramento conectado a um
dispositivo aterrado para evitar danos causados por eletricidade
estática.
• Descarregue a eletricidade estática tocando na caixa de metal de um
objeto aterrado com segurança antes de trabalhar na placa-mãe.
• Deixe os componentes nas sacolas à prova de estática.
• Sempre remova a energia CA desconectando o cabo de energia
da tomada antes de instalar ou remover a placa-mãe ou outros
componentes de hardware.
마더보드를 설치할 때 다음의 안전 수칙을 준수하십시오:
• 정전기에 의한 부상을 방지하기 위해 접지 장치에 부착된 접지 스트랩 착
용을 권장합니다.
• 마더보드에서 작업하기 전에 안전하게 접지된 물체의 금속 케이스에 접촉
하여 정전기를 방출하십시오.
• 구성품은 “정전기방지백”에 넣어두십시오.
• 마더보드 또는 기타 하드웨어를 설치하거나 제거하기 전 반드시 전원 코
드를 분리하여 AC 전원을 차단하십시오.
マザーボードの取り付け時には、次の安全予防措置に従ってください：
• 静電気による損傷を避けるために、接地されたデバイスに接続した接地ストラッ
プを身に付けることをお勧めします。
• マザーボードで作業する前に、安全に接地された金属製ケースに触れることに
より、静電気を放電してください。
• 静電防止バッグ内にコンポーネントを保管してください。
• マザーボードまたはその他のハードウェアコンポーネントを取り付けるかまた
は取り外す前に、必ず電源コンセントから電源ケーブルを抜いて、
AC 電源を遮
断してください。
在安裝主機板時，請遵守這些安全性預防措施：
• 建議佩戴連接至已接地裝置的接地帶，以避免遭受靜電傷害。
• 在對主機板進行作業之前，請觸碰已經安全接地之物品的金屬殼來
釋放靜電。
• 請將元件留置於防靜電袋中。
• 在安裝或拆除主機板或其他硬體元件之前，請務必將電源線從電源插
座拔除以移除 AC 電源。
안전 수칙
安全予防措置
安全性預防措施

02

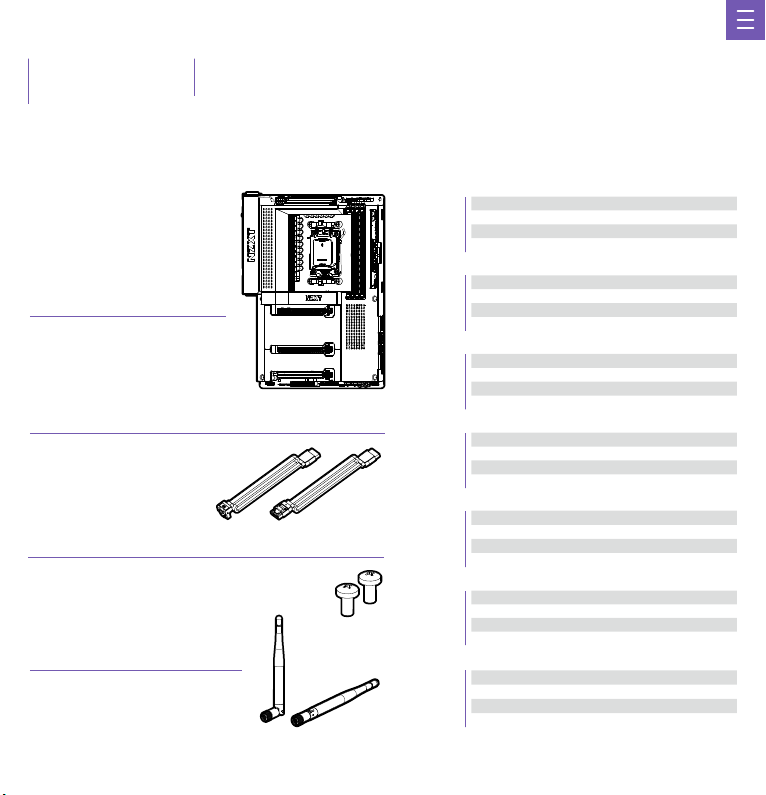

PACKAGE CONTENTS
CONTENIDO DEL PAQUETE
CONTENU DE L'EMBALLAGE
LIEFERUMFANG
CONTEÚDO DO PACOTE
AN7 B650E Motherboard
x1
DWireless Antenna
x2
BSATA Cables
90°x2, 180°x2
CM.2 Screws
x2
A . N7 B650E Mainboard
B . SATA-Kabel
C . M.2 Schrauben
D . Drahtlose Antenne
A. Placa-mãe N7 B650E
B. Cabos SATA
C. PARAFUSOS M.2
D. Antena sem fio
A . N7 B650E マザーボード
B . SATA ケーブル
C . M.2ネジ
D . 無線アンテナ
A . N7 B650E 主機板
B . SATA 線
C . M.2螺絲
D . 無線天線
A . N7 B650E 메인보드
B . SATA 케이블
C . M.2 나사
D . 무선 안테나
A . Placa base N7 B650E
B . Cables SATA
C . Tornillos M.2
D . Antena inalámbrica
A . Carte mère N7 B650E
B . Câbles SATA
C . Vis M.2
D . Antenne sans fil
패키지 구성품
パッケージ内 容
包裝內容

03
SPECIFICATIONS
ESPECIFICACIONES
CARACTÉRISTIQUES
SPEZIFIKATIONEN
ESPECIFICAÇÕES
CPU & Socket
Supports AMD Socket AM5 Ryzen™ 7000 Series Processors
Chipse AMD B650
Memory
4 x DIMM slots, Max. 128GB, Dual-channel DDR5 Memory Technology
• Supports DDR5 Non-ECC, Un-buffered Memory up to 6000+ (OC)*
• Supports Extreme Memory Profile (XMP) and EXTended Profiles
for Overclocking (EXPO) memory modules
* Supports DDR5 3200 natively
Expansion Slots
CPU
• 1 x PCIe 5.0 ×16 slot (PCIEX16_1), supports ×16 mode*
Chipset
• 2 x PCIe 4.0 ×16 slots (PCIEX16_2 and PCIEX16_3),
support ×2 mode*
• 1 x M.2 Socket (Key E), supports Type 2230
Wi-Fi/BT PCIe Wi-Fi module
* Supports NVMe SSD as boot disks
Integrated Graphics
Integrated AMD RDNA™ 2 graphics (Actual support may vary by CPU)
• 1 x HDMI 2.1 TMD Compatible, supports HDR, HDCP 2.3 and max.
resolution up to 4K 60Hz
Storage
CPU
• 1 x M.2_1, Type 2242/2260/2280 (PCIe 5.0 ×4 mode)*
• 1 x M.2_2, Type 2242/2260/2280 (PCIe 4.0 ×4 mode)*
Chipset
• 1 x M.2_3, Type 2242/2260/2280 (PCIe 4.0 ×2 mode)*
• 4 x SATA 6Gb/s ports
> Support RAID 0/1/10 for SATA storage devices
> Support RAID 0/1/10 for M.2 NVMe storage devices
* Supports NVMe SSD as boot disks
LAN Realtek®RTL8125BG 2.5G LAN
Audio
Realtek®ALC1220 Codec
• Impedance sensing for rear out port
Bluetooth Bluetooth V5.2
Wireless
802.11ax Wi-Fi 6E Module
• Supports IEEE 802.11 a/b/g/n/ac/ax
• Support Dual Band 2x2 with extended 6GHz band support*
• Supports MU-MIMO
• Supports Bluetooth + High speed class II
* Wi-Fi 6E (6GHz band) will be supported by Microsoft®Windows®11 and
availability may vary by country and region.A 6GHz compatible router is
required for 6E functionality.
Rear I/O
• 2 x Wireless antenna SMA connectors
• 1 x HDMI™ port
• 2 x USB 2.0 ports
• 1 x USB 3.2 Gen 2x2 Type-C port
• 2 x USB 3.2 Gen 2 ports
• 4 x USB 3.2 Gen 1 ports
• 1 x Clear CMOS button
• 1 x BIOS Flashback button
• 1 x LAN (RJ45) port
• 5 x Audio jacks
• 1 x Optical S/PDIF Out port
Internal I/O
• 1 x 24-pin ATX power connector
• 1 x 8+4-pin ATX 12V power connector
• 1 x 4-pin CPU_FAN connector (Up to 24W per channel)
• 1 x 4-pin AIO_PUMP connector (Up to 24W per channel)
• 5 x 4-pin SYS_FAN connectors (Up to 24W per channel)
• 4 x NZXT RGB LED connectors
• 2 x 5V Addressable RGB LED connector
• 2 x USB 2.0 header (Up to 4 USB 2.0 ports)
• 1 x USB 3.2 Gen 1 header (Up to 2 USB 3.2 Gen 1 ports)
• 1 x USB 3.2 Gen 2 front panel header (For USB Type C)
• 1 x Front panel audio connector
• 1 x Power button
• 1 x Reset button
• 4 x POST LEDs
Operating System Microsoft®Windows®11/10 (64-bit)
Form Factor ATX
System Requirements
• NZXT CAM software requires Microsoft Windows®11/10 operating system.
• NZXT CAM is free to download and use; some features require a valid email
address, acceptance of our current Terms of Service, and an active internet
connection.
사양
ス ペック
產品規格

04
SPECIFICATIONS
ESPECIFICACIONES
CARACTÉRISTIQUES
SPEZIFIKATIONEN
ESPECIFICAÇÕES
Procesador y zócalo
Compatible con el zócalo de AMD para procesadores AM5 Ryzen™ de
la serie 7000
Chipse AMD B650
Memoria
4 ranuras DIMM, máx. 128GB, tecnología de memoria DDR5 de dos
canales
• Compatible con memoria DDR5 no ECC sin búfer de hasta 6000+
(OC)*
• Compatible con módulos de memoria Extreme Memory Profile
(XMP) y EXTended Profiles for Overclocking (EXPO)
* Compatible con DDR5 3200 de forma nativa
Ranuras de expansión
Procesador
• 1 ranura PCIe 5.0 ×16 (PCIEX16_1), compatible con modo ×16*
Chipset
• 2 ranuras PCIe 4.0 ×16 (PCIEX16_2 y PCIEX16_3), compatibles
con modo ×2*
• 1 zócalo M.2 (clave E), compatible con módulo wifi PCIe wifi/BT
de tipo 2230
* Compatible con SSD NVMe como discos de arranque
Gráficos integrados
Arquitectura gráfica AMD RDNA™ 2 integrada
(compatibilidad real en función del procesador)
• 1 HDMI 2.1 compatible con TMD, admite HDR,HDCP 2.3 y una
resolución máx. de 4K a 60Hz
Almacenamiento
Procesador
• 1 M.2_1 de tipo 2242/2260/2280 (modo PCIe 5.0 ×4)*
• 1 M.2_2 de tipo 2242/2260/2280 (modo PCIe 4.0 ×4)*
Chipset
• 1 M.2_3 de tipo 2242/2260/2280 (modo PCIe 4.0 ×2)*
• 4 puertos SATA de 6Gb/s
> Compatible con RAID 0/1/10 para dispositivos de almacenamiento
SATA
> Compatible con RAID 0/1/10 para dispositivos de almacenamiento
NVMe M.2
* Compatible con SSD NVMe como discos de arranque
LAN LAN Realtek®RTL8125BG 2,5G
Audio
Realtek®ALC1220 Codec
• Impedance sensing for rear out port
Bluetooth Bluetooth V5.2
Conectividad inalámbrica
Módulo wifi 6E 802.11ax
• Compatible con IEEE 802.11 a/b/g/n/ac/ax
• Compatible con doble banda 2×2 con ampliación de 6GHz*
• Compatible con MU-MIMO
• Compatible con Bluetooth + alta velocidad clase II
* La wifi 6E (banda de 6GHz) será compatible con Microsoft®Windows®11 y
su disponibilidad puede variar según el país y la región. Para disfrutar de la
funcionalidad 6E, se necesita un rúter compatible con la banda de 6GHz.
Entradas y salidas traseras
• 2 x conectores SMA de antena inalámbrica
• 1 x puerto HDMI™
• 2 x puertos USB 2.0
• 1 x puerto USB 3.2 Gen 2×2 de tipo C
• 2 x puertos USB 3.2 Gen 2
• 4 x puertos USB 3.2 Gen 1
• 1 x botón de vaciado de CMOS
• 1 x botón BIOS Flashback
• 1 x puerto LAN (RJ45)
• 5 x jacks de audio
• 1 x puerto de salida óptica S/PDIF
Interfaces de E/S internas
• 1 x conector de alimentación ATX de 24 patillas
• 1 x conector de alimentación ATX de 12 V y 8+4 patillas
• 1 x conector CPU_FAN de 4 patillas (Up to 24W per channel)
• 1 x conector AIO_PUMP de 4 patillas (Up to 24W per channel)
• 5 x conectores SYS_FAN de 4 patillas (Up to 24W per channel)
• 4 x conectores de NZXT RGB LED
• 2 x conectore de 5V ARGB LED
• 2 x cabezales USB 2.0 (admiten hasta 4 puertos USB 2.0)
• 1 x cabezale USB 3.2 Gen 1 (admiten hasta 2 puertos USB 3.2 Gen 1)
• 1 x cabezale USB 3.2 Gen 2 (Para USB Type C)
• 1 x conector de audio de panel frontal
• 1 x botón de encendido
• 1 x botón de restablecimiento
• 4 x postes LED
Sistema operativo Microsoft®Windows®11/10 de 64 bits
Diseño ATX
Requisitos del sistema
• El software NZXT CAM requiere el sistema operativo Microsoft Windows®
11/10.
• La descarga y el uso de NZXT CAM son gratuitos; algunas funciones
requieren una dirección de correo electrónico válida, la aceptación de
nuestros Términos de servicio actuales y una conexión a Internet activa.
사양
ス ペック
產品規格

05
SPECIFICATIONS
ESPECIFICACIONES
CARACTÉRISTIQUES
SPEZIFIKATIONEN
ESPECIFICAÇÕES
Processeur et socket
Compatible avec la plateforme AM5 des processeurs AMD Ryzen™
Séries7000
Jeu de puces AMD B650
Mémoire
4 x logements DIMM, maxi. 128Go, technologie de mémoire DDR5
double canal
• Compatible avec une mémoire DDR5 non-ECC, sans mémoire
tampon jusqu’à6000+ (OC)*
• Compatible avec les modules de mémoire Extreme Memory
Profile (XMP) et EXTended Profiles for Overclocking (EXPO)
* Compatible avec DDR53200 nativement
Logements pour extension
PROCESSEUR
• 1 x logement PCIe 5.0 ×16 (PCIEX16_1),
compatible avec le mode ×16*
Jeu de puces
• 2 x PCIe 4.0 ×16 logements (PCIEX16_2 et PCIEX16_3),
compatible avec le mode ×2*
• 1 x socket M.2 (clé E),compatible avec module PCIe Wi-Fi de type
2230 Wi-Fi/BT
* Compatible avec NVMe SSD comme disques de démarrage
Composants graphiques intégrés
Composants graphiques AMD RDNA™ 2 intégrés
(le support réel peut varier selon le processeur)
• 1 x HDMI 2.1 compatible TMD, compatible avec HDR, HDCP 2.3 et
résolution maxi. de 4K 60Hz
Stockage
PROCESSEUR
• 1 x M.2_1, type 2242/2260/2280 (mode PCIe 5.0 ×4)*
• 1 x M.2_2, type 2242/2260/2280 (mode PCIe 4.0 ×4)*
Jeu de puces
• 1 x M.2_3, type 2242/2260/2280 (mode PCIe 4.0 ×2)*
• 4 x ports SATA 6Go/s
> Compatible avec RAID 0/1/10 pour périphériques de stockage SATA
> Compatible avec RAID 0/1/10 pour périphériques de stockage M.2
NVMe
* Compatible avec NVMe SSD comme disques de démarrage
LAN LAN Realtek®RTL8125BG 2,5Go
Audio
Codec Realtek®ALC1220
• Détection d'impédance pour le port de sortie arrière
Bluetooth Bluetooth V5.2
Sans fil
Module 802.11ax Wi-Fi 6E
• Compatible IEEE 802.11 a/b/g/n/ac/ax
• Support bibande 2x2 avec compatibilité bande 6GHz d’extension*
• Compatible MU-MIMO
• Compatible Bluetooth + classe2 haut débit
* Wi-Fi 6E (bande de 6GHz) pris en charge par Microsoft®Windows®11; la
disponibilité peut varier en fonction du pays et de la région. Un routeur de
6GHz est requis pour la fonctionnalité 6E.
E/S arrière
• 2 x connecteurs SMA pour antenne sans fil
• 1 x port HDMI™
• 2 x ports USB 2.0
• 1 x port USB 3.2 typeC gén.2x2
• 2 x ports USB 3.2 gén.2
• 4 x ports USB 3.2 gén.1
• 1 x bouton d’effacement du CMOS
• 1 x bouton BIOS Flashback
• 1 x port LAN (RJ45)
• 5 x prises audio
• 1 x port de sortie optique S/PDIF
E/S internes
• 1 x connecteur d'alimentation ATX à 24 broches
• 1 x connecteur d'alimentation ATX 12 V à 8+4 broches
• 1 x connecteur CPU_FAN à 4 broches (Up to 24W per channel)
• 1 x connecteur AIO_PUMP à 4 broches (Up to 24W per channel)
• 5 x connecteurs SYS_FAN à 4 broches (Up to 24W per channel)
• 4 x connecteurs NZXT RGB LED
• 2 x connecteur 5V ARGB LED
• 2 x têtes de bande USB 2.0 (prise en charge de 4 ports USB 2.0 maximum)
• 1 x tête de bande USB 3.2 Gen 1
(prise en charge de 2 ports USB 3.2 Gen 1 maximum)
• 1 x tête de bande USB 3.2 Gen 2 front panel (Pour USB Type C)
• 1 x connecteur audio pour panneau avant
• 1 x bouton marche
• 1 x bouton de réinitialisation
• 4 x LED de poste
Système d'exploitation Microsoft®Windows®11/10 (64-bit)
Format ATX
Configuration requise
• Le logiciel NZXT CAM nécessite le système d'exploitation Microsoft
Windows®11/10.
• NZXT CAM est téléchargeable et utilisable gratuitement; certaines
fonctionnalités nécessitent une adresse e-mail valide, l'acceptation de nos
conditions de service, et une connexion internet active.
사양
ス ペック
產品規格

06
SPECIFICATIONS
ESPECIFICACIONES
CARACTÉRISTIQUES
SPEZIFIKATIONEN
ESPECIFICAÇÕES
CPU und Sockel
Unterstützt AMD-Prozessoren der Serie Ryzen™ 7000 mit Sockel
AM5
Chipsatz AMD B650
Arbeitsspeicher
4 DIMM-Slots, max. 128GB, Dual-Channel DDR5-Arbeitsspeicher
• Unterstützt DDR5 Non-ECC,ungepufferten Arbeitsspeicher bis
zu 6000+ (OC)*
• Unterstützt Speichermodule der Typen Extreme Memory Profile
(XMP) und EXTended Profiles for Overclocking (EXPO)
* Unterstützt nativ DDR5 3200
Erweiterungssteckplätze
CPU
• 1 x PCIe 5.0 ×16-Steckplatz (PCIEX16_1), unterstützt
×16-Modus*
Chipsatz
• 2 x PCIe 4.0 ×16-Steckplätze (PCIEX16_2 und PCIEX16_3),
unterstützt ×2-Modus*
• 1 x M.2-Sockel (Key E), unterstützt WLAN-Modul Typ 2230 Wi-Fi/
BT PCIe
* Unterstützt NVMe-SSD als Boot-Disks
Integrierte Grafik
Integrierte AMD RDNA™2-Grafik
(tatsächliche Unterstützung kann je nach CPU abweichen)
• 1 x HDMI 2.1 TMD-kompatibel, unterstützt HDR, HDCP 2.3 und
max. Auflösung bis 4K bei 60Hz
Speicher
CPU
• 1 x M.2_1, Typ 2242/2260/2280 (PCIe 5.0 ×4-Modus)*
• 1 x M.2_2, Typ 2242/2260/2280 (PCIe 4.0 ×4-Modus)*
Chipsatz
• 1 x M.2_3, Typ 2242/2260/2280 (PCIe 4.0 ×2-Modus)*
• 4 x SATA 6Gbit/s-Anschlüsse
> Unterstützt RAID 0/1/10 bei SATA-Speichergeräten
> Unterstützt RAID 0/1/10 bei M.2 NVMe-Speichergeräten
* Unterstützt NVMe-SSD als Boot-Disks
Netzwerk Realtek®RTL8125BG 2,5G LAN
Audio
Realtek®ALC1220 Soundkarte
• Impedanzerkennung für hinteren Ausgang
Bluetooth Bluetooth V5.2
WLAN
802.11ax Wi-Fi 6E-Modul
• Unterstützt IEEE 802.11 a/b/g/n/ac/ax
• Unterstützt Dual Band 2x2 mit erweiterter 6-GHz-Band-Unterstützung*
• Unterstützt MU-MIMO
• Unterstützt Bluetooth + High Speed ClassII
* Wi-Fi 6E (6-GHz-Band) wird von Microsoft®Windows®11 unterstützt.
Die Verfügbarkeit kann je nach Land und Region variieren. Für die
6E-Funktionalität ist ein 6-GHz-kompatibler Router erforderlich.
I/O-Anschlüsse auf der Rückseite
• 2 x SMA-Steckverbinder für Wireless-Antenne
• 1 x HDMI™-Anschluss
• 2 x USB 2.0-Anschlüsse
• 1 x USB 3.2 Gen 2x2 Typ-C-Anschluss
• 2 x USB 3.2 Gen 2-Anschlüsse
• 4 x USB 3.2 Gen 1-Anschlüsse
• 1 x Clear CMOS-Taste
• 1 x BIOS-Flashback-Taste
• 1 x LAN (RJ45)-Anschluss
• 5 x Audiobuchsen
• 1 x Optischer S/PDIF Out-Anschluss
Interne Anschlüsse
• 1 x 24-poliger ATX-Stromanschluss
• 1 x 8+4-poliger ATX12V-Stromanschluss
• 1 x 4-poliger Anschluss CPU_FAN (Bis zu 24W pro Kanal)
• 1 x 4-poliger Anschluss AIO_PUMP (Bis zu 24W pro Kanal)
• 5 x 4-polige Anschlüsse SYS_FAN (Bis zu 24W pro Kanal)
• 4 x NZXT RGB LED-Anschlüsse
• 2 x 5V ARGB LED-Anschlüsse
• 2 x USB 2.0 header (Unterstützung von bis zu 4 USB 2.0-Anschlüssen)
• 1 x USB 3.2 Gen 1 header
(Unterstützung von bis zu 2 USB 3.2 Gen 1-Anschlüssen)
• 1 x USB 3.2 Gen 2 front panel header (For USB Type C)
• 1 x Audioanschluss an der Vorderseite
• 1 x Netzschalter
• 1 x Reset-Taste
• 4 x Post-LEDs
Betriebssystem Microsoft®Windows®11/10 (64-bit)
Formfaktor ATX
Systemvoraussetzungen
• NZXT CAM-Software erfordert ein Microsoft Windows®11/10-Betriebssystem.
• Das Herunterladen und die Verwendung von NZXT CAM sind kostenlos;
bestimmte Funktionen erfordern eine gültige E-Mail-Adresse,die Zustimmung
zu unseren aktuellen Servicebedingungen und einen Internetzugang.
사양
ス ペック
產品規格

07
SPECIFICATIONS
ESPECIFICACIONES
CARACTÉRISTIQUES
SPEZIFIKATIONEN
ESPECIFICAÇÕES
CPU e encaixe
Suporta processadores AMD Ryzen™ Série 7000 com encaixe AM5
Chipset AMD B650
Memória
4 x Ranhuras DIMM, máx. 128GB, tecnologia de memória de canal
duplo DDR5
• Suporta memória DDR5, não-ECC, sem buffer, até 6000+ (OC)*
• Suporta módulos de memória Extreme Memory Profile (XMP) e
EXTended Profiles for Overclocking (EXPO)
* Suporte nativo de DDR5 3200
Ranhuras de expansão
CPU
• 1 x Ranhura PCIe 5.0 ×16 (PCIEX16_1), suporta modo x16*
Chipset
• 2 x Ranhuras PCIe 4.0 ×16 (PCIEX16_2 e PCIEX16_3), suportam
modo x2*
• 1 x Encaixe M.2 (chave E),suporta módulo Wi-Fi/BT PCIe Wi-Fi
do tipo 2230
* Suporta SSD NVMe como discos de arranque
Gráficos integrados
Gráficos AMD RDNA™ 2 integrados
(o suporte real pode variar consoante o CPU)
• 1 x HDMI 2.1 compatível com TMD, suporta HDR, HDCP 2.3 e
resolução máx. de até 4K 60Hz'
Armazenamento
CPU
• 1 x M.2_1, tipo 2242/2260/2280 (modo PCIe 5.0 ×4)*
• 1 x M.2_2, tipo 2242/2260/2280 (modo PCIe 4.0 ×4)*
Chipset
• 1 x M.2_3, tipo 2242/2260/2280 (modo PCIe 4.0 ×2)*
• 4 x Portas SATA 6Gb/s
> Suportam RAID 0/1/10 para dispositivos de armazenamento SATA
> Suportam RAID 0/1/10 para dispositivos de armazenamento M.2
NVMe
* Suporta SSD NVMe como discos de arranque
LAN LAN Realtek®RTL8125BG 2,5G
Áudio
Codec Realtek®ALC1220
• Sensor de impedância para a porta de saída traseira
Bluetooth Bluetooth V5.2
Wireless
Módulo 802.11ax Wi-Fi 6E
• Suporta IEEE 802.11 a/b/g/n/ac/ax
• Suporta banda dupla 2x2 com suporte alargado à banda de 6GHz*
• Suporta MU-MIMO
• Suporta Bluetooth + High Speed classe II
* O Wi-Fi 6E (banda de 6GHz) será suportado pelo Microsoft®Windows®11 e
a disponibilidade poderá variar consoante o país e a região. É necessário um
router compatível com 6GHz para a funcionalidade 6E.
Entrada/saída traseira
• 2 x Conectores SMA de antena wireless
• 1 x Porta HDMI™
• 2 x Portas USB 2.0
• 1 x Porta USB 3.2 Ger 2x2 Tipo C
• 2 x Portas USB 3.2 Ger 2
• 4 x Portas USB 3.2 Ger 1
• 1 x Botão de limpeza da CMOS
• 1 x Botão de BIOS Flashback
• 1 x Porta LAN (RJ45)
• 5 x Conectores áudio
• 1 x Porta de saída ótica S/PDIF
E/S interna
• 1 x conector de energia ATX de 24 pinos
• 1 x conector de energia de 12V ATX de 8+4 pinos
• 1 x conector CPU_FAN de 4 pinos (até 24 W para cada canal)
• 1 x conector AIO_PUMP de 4 pinos (até 24W para cada canal)
• 5 x conectores SYS_FAN de 4 pinos (até 24W para cada canal)
• 4 x conectores LED RGB NZXT
• 2 x conector LED RGB 5V endereçável
• 2 x cabeçote USB 2.0 (até 4 portas USB 2.0)
• 1 x cabeçote USB 3.2 Gen 1 (até 4 portas USB 3.2 Gen 1)
• 1 x cabeçote USB 3.2 Gen 2 no painel frontal (para USB tipo C)
• 1 x Conector de áudio do painel frontal
• 1 x Botão Liga/Desliga
• 1 x Botão Redefinir
• 4 x LEDs de coluna
Sistema operacional Microsoft®Windows®11/10 (64-bit)
Formato ATX
Requisitos do sistema
• O software NZXT CAM requer o sistema operacional Microsoft Windows®
11/10.
• O NZXT CAM é gratuito para baixar e usar;alguns recursos exigem um
endereço de e-mail válido,aceitação de nossos Termos de Serviço e uma
conexão ativa com a Internet.
사양
ス ペック
產品規格

08
ESPECIFICACIONES
CARACTÉRISTIQUES
SPEZIFIKATIONEN
ESPECIFICAÇÕES
사양
AMD 소켓 AM5 Ryzen™ 7000 시리즈 프로세서 지원
칩셋 AMD B650
메모리
DIMM 슬롯 최대 4개128GB, 듀얼 채널 DDR5 메모리 테크놀로지
• DDR5 비ECC, 최대 6000+(OC)의버퍼링 되지 않은 메모리 지원*
• XMP(Extreme Memory Profile) 및EXPO(EXTended Profiles for
Overclocking) 메모리 모듈 지원
* DDR5 3200 네이티브 지원
확장 슬롯
CPU
• PCIe 5.0 ×16 슬롯 1개(PCIEX16_1), ×16 모드 지원*
칩셋
• PCIe 4.0 ×16 슬롯 2개(PCIEX16_2 및PCIEX16_3), ×2 모드 지원*
• M.2 소켓(Key E) 1개,Type 2230 Wi-Fi/BT PCIe Wi-Fi 모듈 지원
* NVMe SSD 부팅 디스크로 지원
통합 그래픽
통합 AMD RDNA™ 2 그래픽(실제 지원은 CPU에따라 다를 수있음)
• HDMI 2.1 TMD 호환 1개, HDR 지원, HDCP 2.3 및최대 4K 60Hz 해
상도
스토리지
CPU
• M.2_1 Type 2242/2260/2280(PCIe 5.0 ×4 모드) 1개*
• M.2_2 Type 2242/2260/2280(PCIe 4.0 ×4 모드) 1개*
칩셋
• M.2_3 Type 2242/2260/2280(PCIe 4.0 ×2 모드) 1개*
• SATA 6Gb/s 포트 4개
> SATA 저장장치용 RAID 0/1/10 지원
> M.2 NVMe 저장장치용 RAID 0/1/10 지원
* NVMe SSD 부팅 디스크로 지원
LAN Realtek®RTL8125BG 2.5G LAN
오디오
Realtek®ALC1220 코덱
• 후면 출력 포트에 대한 임피던스 감지
블루투스 블루투스 V5.2
무선
802.11ax Wi-Fi 6E 모듈
• IEEE 802.11 a/b/g/n/ac/ax 지원
• 확장된 6GHz 밴드 지원으로 듀얼 밴드 2x2 지원*
• MU-MIMO 지원
• 블루투스 + 하이 스피드 클래스 II 지원
* Wi-Fi 6E(6GHz 대역)는Microsoft®Windows®11에서 지원되며 사용 가능 여부
는국가 및지역에 따라 달라질 수있습니다. 6E 기능에 대해 6GHz 호환 가능한 라
우터가 요구됩니다.
후면 I/O
• 무선 안테나 SMA 커넥터 2개
• HDMI™ 포트 1개
• USB 2.0 포트 2개
• USB 3.2 Gen 2x2 Type-C 포트 1개
• USB 3.2 Gen 2 포트 2개
• USB 3.2 Gen 1 포트 4개
• 클리어 CMOS 버튼 1개
• BIOS 플래시백 버튼 1개
• LAN(RJ45) 포트 1개
• 오디오 잭5개
• 옵티컬 S/PDIF 출력 포트 1개
후면 I/O
• 1 x 24핀ATX 전원 커넥터
• 1 x 8+4핀ATX 12V 전원 커넥터
• 1 x 4핀CPU_FAN 커넥터 (채널당 최대 24W)
• 1 x 4핀AIO_PUMP 커넥터 (채널당 최대 24W)
• 5 x 4핀SYS_FAN 커넥터 (채널당 최대 24W)
• 4 x NZXT RGB LED 커넥터
• 2 x 5V Addressable RGB LED 커넥터
• 2 x USB 2.0 헤더 (USB 2.0 포트 최대 4개)
• 1 x USB 3.2 Gen 1 헤더 (USB 3.2 Gen 1 포트 최대 2개)
• 1 x USB 3.2 Gen 2 전면 패널 헤더 (USB TypeC용)
• 1 x 전면 패널 오디오 커넥터
• 1 x 전원 버튼
• 1 x 리셋 버튼
• 4 x POST LEDs
운영 체제 Microsoft®Windows®11/10 (64-bit)
폼팩터 ATX
시스템 요구 사항
• NZXT CAM 소프트웨어에는 Microsoft Windows®11/10 운영 체제가 필요합
니다.
• NZXT CAM은무료로 다운로드하여 사용할 수있습니다. 일부 기능을 사용하려
면유효한 이메일 주소 및당사의 최신 서비스 이용 약관에 동의하고 인터넷에
연결되어 있어야합니다.
사양
ス ペック
產品規格
SPECIFICATIONS

09
ESPECIFICACIONES
CARACTÉRISTIQUES
SPEZIFIKATIONEN
ESPECIFICAÇÕES
CPU &ソ ケ ット
AMDソ ケ ット AM5 Ryzen™ 7000シリーズプロセッサをサポート
チップセット AMD B650
メモリ
4 x DIMMス ロ ッ ト 、最 大 128GB、デュアルチャネルDDR5メモリテクノ
ロジー
• 最大6000+ (OC)* のDDR5非ECC、バ ッファなしメ モリを サ ポ ート
• Extreme Memory Profile (XMP) およびEXTended Profiles for
Overclocking (EXPO) メ モリモ ジュー ル を サ ポ ート
*DDR5 3200をネイティブサポート
拡 張 ス ロ ット
CPU
• 1 x PCIe 5.0 ×16ス ロ ット (PCIEX16_1)、× 16モードをサポート*
チップセット
• 2 x PCIe 4.0 ×16ス ロ ット (PCIEX16_2およびPCIEX16_3)、
×2モードをサポート*
• 1 x M.2ソ ケ ット (キーE)、タ イ プ 2230 Wi-Fi/BT PCIe Wi-Fiモジュー
ルをサポート
Wi-Fi/BT PCIe Wi-Fi module
* ブ ートディスクとして NVMe SSDを サ ポ ート
グ ラ フィック 内 蔵
AMD RDNA™ 2グ ラ フィック 内 蔵
(実際のサポートはCPUによって異なる場合があります)
• 1 x HDMI 2.1 TMD対応、HDR、HDCP 2.3および最大解像度4K 60Hz
を サ ポ ート
ストレ ー ジ
CPU
• 1x M.2_1、タ イ プ 2242/2260/2280 (PCIe 5.0 ×4モ ード)*
• 1x M.2_2、タ イ プ 2242/2260/2280 (PCIe 4.0 ×4モ ード)*
チップセット
• 1x M.2_3、タ イ プ 2242/2260/2280 (PCIe 4.0 ×2モ ード)*
• 4 x SATA 6Gb/sポ ート
> SATAストレージデバイス用RAID 0/1/10を サ ポ ート
> M.2 NVMeストレージデバイス用RAID 0/1/10を サ ポ ート
* ブ ートディスクとして NVMe SSDを サ ポ ート
LAN Realtek®RTL8125BG 2.5G LAN
オ ー ディオ
Realtek®ALC1220コーデック
• リアアウトポ ート用インピーダンス検知
Bluetooth Bluetooth V5.2
ワイヤレス
802.11ax Wi-Fi 6Eモ ジュー ル
• IEEE 802.11 a/b/g/n/ac/axを サ ポ ート
• 拡張6GHz帯域サポートでデュアルバンド2x2を サ ポ ート
• MU-MIMOを サ ポ ート
• Bluetooth + 高 速クラス IIを サ ポ ート
* Wi-Fi 6E(6GHz帯域)は、Microsoft®Windows®11によって サ ポ ートさ れ 、
その利用状況は国や地域によって異なる場合があります。6E機能には6GHz対応
ルーターが必要です。
背面 I/O
• 2 x ワイヤレスアンテナSMAコネクタ
• 1 x HDMI™ポ ート
• 2 x USB 2.0ポ ート
• 1 x USB 3.2 Gen 2x2 タイプCポ ート
• 2 x USB 3.2 Gen 2ポ ート
• 4 x USB 3.2 Gen 1ポ ート
• 1 x クリ ア CMOSボタン
• 1 x BIOSフラッシュバックボタン
• 1 x LAN(RJ45)ポ ート
• 5 x オー ディオジャック
• 1 x オプティカルS/PDIF出力ポート
内部 I/O
• 1 x 24 ピン ATX 電 源 コ ネクタ
• 1 x 8+4 ピン ATX 12V 電 源 コネ クタ
• 1 x 4 ピン CPU_FAN コ ネ クタ (各チャンネル最大24W)
• 1 x 4 ピン AIO_PUMP コネクタ (各チャンネル最大24W)
• 5 x 4 ピン SYS_FAN コネクタ (各チャンネル最大24W)
• 4 x NZXT RGB LED コ ネクタ
• 2 x 5V ARGB LED コ ネクタ
• 2 x USB 2.0 ヘッダー（最大で 4 つの USB 2.0 ポートに対応）
• 1 x USB 3.2 Gen 1 ヘッダー（最大で 2つの USB 3.2 Gen 1 ポートに対応）
• 1 x USB 3.2 Gen 2 フロントパネルヘッダー (USBタイプCに対応)
• 1 x フロントパネルオーディオコネクタ
• 1 x 電源ボタン
• 1 xリセットボタン
• 4 x ポストLED
OS Microsoft®Windows®11/10 (64ビ ット )
フォー ムファクタ ATX
システム 要 件
• NZXT CAM ソフトウェアを動作させるに は、Microsoft Windows® 11/10 オペ
レーティングシステムが必要です。
• NZXT CAM のダウンロードおよび使用は無料です。一部の機能を使用するには
有効なメールアドレス、弊社の現行サービスの条件への同意、インターネット接
続が必要です。
사양
ス ペック
產品規格
SPECIFICATIONS

10
ESPECIFICACIONES
CARACTÉRISTIQUES
SPEZIFIKATIONEN
ESPECIFICAÇÕES
CPU 與插槽
支持 AMD Socket AM5 Ryzen™ 7000 系列處理器
晶片組 AMD B650
記憶體
4 x DIMM 插槽，最大128GB，雙通道 DDR5 內存技術
• 支持 DDR5 非ECC 無緩衝內存，最高可達 6000+ (OC)*
• 支持 Extreme Memory Profile (XMP) 和EXTended Profiles for
Overclocking (EXPO)) 內存模塊
* 原生支持 DDR5 3200
擴充槽
CPU
• 1 x PCIe 5.0 ×16 插槽 (PCIEX16_1)，支持 ×16 模式*
晶片組
• 2 x PCIe 4.0 ×16 插槽（PCIEX16_2 和PCIEX16_3），
支持 ×2 模式*
• 1 x M.2 插座（E 鍵），支持 2230 型Wi-Fi/BT PCIe Wi-Fi 模塊
* 支持 NVMe SSD 作為啟動盤
內建顯示卡
集成 AMD RDNA™ 2 顯卡（實際支持可能因 CPU 而異）
• 兼容 1 x HDMI 2.1 TMD，支持 HDR、HDCP 2.3，最大分辨率
可達 4K 60Hz'
存儲空間
CPU
• 1 x M.2_1，2242/2260/2280 型（PCIe 5.0 ×4 模式）*
• 1 x M.2_2，2242/2260/2280 型（PCIe 4.0 ×4 模式）*
晶片組
• 1 x M.2_3，2242/2260/2280 型（PCIe 4.0 ×2 模式）*
• 4 x SATA 6Gb/s 端口
> 支持 RAID 0/1/10，適用於 SATA 存儲設備
> 支持 RAID 0/1/10，適用於 M.2 NVMe 存儲設備
* 支持 NVMe SSD 作為啟動盤
區域網路 Realtek®RTL8125BG 2.5G LAN
音訊
Realtek®ALC1220 編碼解碼器
• 後置輸出端口阻抗傳感
藍牙裝置 藍牙 V5.2
無線網路
802.11ax Wi-Fi 6E 模塊
• 支持 IEEE 802.11 a/b/g/n/ac/ax
• 支持雙頻 2x2，支持擴展至 6GHz 頻段*
• 支持 MU-MIMO
• 支持藍牙 + 高速 II 類
* Wi-Fi 6E（頻段 6GHz）在 Microsoft®Windows®11 系統中可用，其可用性因國
家及地區而異。要實現 6E 功能，需要支持 6GHz 的路由器。
背面 I/O
• 2 x 無線天線 SMA 連接器
• 1 x HDMI™ 端口
• 2 x USB 2.0 端口
• 1 x USB 3.2 Gen 2x2 Type-C 端口
• 2 x USB 3.2 Gen 2 端口
• 4 x USB 3.2 Gen 1 端口
• 1 x Clear CMOS 按鈕
• 1 x BIOS Flashback 按鈕
• 1 x LAN (RJ45) 端口
• 5 x 音頻插孔
• 1 x S/PDIF 光纖輸出端口
内部 I/O
• 1 x 24 針腳 ATX 電源接頭
• 1 x 8+4 針腳 ATX 12V 電源接頭
• 1 x 4 針腳 CPU_FAN 接頭（每接頭支援最大24W）
• 1 x 4 針腳 AIO_PUMP 接頭（每接頭支援最大24W）
• 5 x 4 針腳 SYS_FAN 接頭（每接頭支援最大24W）
• 4 x NZXT RGB LED 接頭
• 2 x 5V RGB LED 接頭
• 2 x USB 2.0 接頭（支援最多 4 個USB 2.0 連接埠）
• 1 x USB 3.2 Gen 1 接頭（支援最多 2 個USB 3.2 Gen 1 連接埠）
• 1 x USB 3.2 Gen 2 接頭 （支援USB Type-C）
• 1 x 前面板音訊接頭
• 1 x 電源按鈕
• 1 x 重開機按鈕
• 4 x LED指示燈
作業系統 Microsoft®Windows®11/10 64 位元
外型規格 ATX
系統需求
• NZXT CAM 軟體需要在 Microsoft Windows®11/10 作業系統中執行。
• NZXT CAM 可免費下載使用，某些功能需要具備有效的電子郵件地址，並接受
我們目前的服務條款，且需可使用的網際網路連線。
사양
ス ペック
產品規格
SPECIFICATIONS

11
COVERS
CUBIERTAS
CACHES
ABDECKUNGEN
TAMPAS
커버
カバー
外蓋
The all-metal N7 cover pieces can be removed by hand. They are latched onto the motherboard through multiple points. When installing and
removing, please pay close attention to these points and apply an even force to prevent damage.
Las piezas de la cubierta metálica N7 se pueden retirar manualmente. Están sujetas a la placa base mediante múltiples puntos. Al instalarlas
y retirarlas, presta especial atención a dichos puntos y aplica una fuerza uniforme para evitar daños.
Entièrement métalliques, les caches N7 peuvent être retirés à la main. Ils se clipsent sur la carte mère à plusieurs endroits. Lors de l'installation et
du retrait, faites attention à ces points d'attache et exercez une force égale pour éviter de les endommager.
Die Metallabdeckungen des N7 können manuell entfernt werden. Sie sind an mehreren Stellen am Mainboard arretiert. Achten Sie beim
Installieren und Entfernen bitte sorgfältig auf diese Stellen und wenden Sie eine gleichmäßige Krafteinwirkung an, um Schäden zu verhindern.
The all-metal N7 cover pieces can be removed by hand. They are latched onto the motherboard through multiple points. When installing and
removing, please pay close attention to these points and apply an even force to prevent damage.
모든 금속 N7 커버는 손으로 제거할 수있습니다. 커버는 여러 지점을 통해 메인보드에 고정됩니다. 커버 제거 및설치 시이점에 주의하고 손상을 방지하기
위해 균일한 힘을 가하십시오.
全金属製の N7 カバーピースは、手で取り外すことができます。これは、複数のポイントでマザーボードに掛け金で取り付けられています。取り付け時および取り
外し時には、これらのポイントに細心の注意を払い、損傷を防ぐために均等に力を加えてください。
全金屬 N7 外蓋組件可以用手拆下。它們是透過多個點位接在主機板上。在安裝及拆除時，請仔細注意這些點位並且均勻施力以避免造成損壞。

12
PORTS OVERVIEW
DESCRIPCIÓN GENERAL DE LOS PUERTOS
PRÉSENTATION DES PORTS
ANSCHLUSSÜBERSICHT
VISÃO GERAL DAS PORTAS
M2_4
M2_2
M2_3
PCIEX16_1
PCIEX16_2
PCIEX16_3
USB2_1 USB2_2 USB2_3 SYS_FAN5 SYS_FAN4 SYS_FAN3
F_PANEL
RSTBTN1 PWRBTN1
USB3_0_1
USB3_2_3 F_USB31_TC_2
CPU_FAN AIO_PUMP
SYS_FAN2 SYS_FAN1
ATX12V1 ATX12V2
REAR_AUDIO
HDMI
CLR_CMOS
BIOS_FB
USB2_R_1_2
USB31_TC_1
USB3G1R_1_4 USB3G2R_LAN
SATA3_0_1
SATA3_2_3
ATX_POWER
NZXT RGB 1 NZXT RGB 2
M2_1
BATTERY
2260 2242
2280
224222602280
224222602280
FRONT_AUDIO 5V_ARGB1 5V_ARGB2 NZXT RGB 3 NZXT RGB 4
7
5
6
8
9
11
10
2 3 4
129
21
22
23
26
25
24
28
27
1213141617 151820 19
포트 개요
ポートの概略図
連接埠概述

13
1 . CPU Socket Socket AM5 for AMD Ryzen 7000 Series processor
2 . CPU_FAN 4-pin CPU fan connector
3 . AIO_PUMP 4-pin AIO pump connector
4 . NZXT RGB 1 & 2 5V 4-pin LED header supporting NZXT lighting accessories
5 . DIMM A1-B2 288-pin DDR4 memory slots
6 . SYS_FAN 1-2 4-pin fan connectors
7 . ATX_POWER 24-pin ATX power connector
8 . F_USB31_TC_2 Front panel USB 3.2 Gen 2 Type-C header
9 . USB3_0_1 Front panel USB 3.2 Gen 1 header
10.SATA 1-4 Serial ATA 6Gbps connectors
11. USB3_2_3 Front panel USB 3.2 Gen 1 header
12. Front Panel Connecters Front panel switches and LED connectors
13. Power Button Power Button
14 Reset Button Reset Button
15. NZXT RGB 3 & 4 5V 4-pin LED header supporting NZXT lighting accessories
16. SYS_FAN 3-5 4-pin fan connectors
17. USB2_1-3 Front panel USB 2.0 headers
18. 5V ARGB1-2 3-pin 5V LED header
19. POST LEDs Boot status indicator
20. FRONT_AUDIO Front panel audio connector
21. PCIEX16_3 PCI Express x16 Gen4 slot
22. M2_3 M.2 Socket 3 with M key, supports type 2242/2260/2280 storage devices (Supports PCIE & SATA mode)
23. PCIEX16_2 PCI Express x16 Gen4 slot
24. M2_4 M.2 Socket 1 with E key, supports type 2230 wireless devices with CNVio
25. Battery CMOS Battery
26. M2_2 M.2 Socket 3 with M key, supports type 2242/2260/2280/22110 storage devices (Supports PCIE)
27. PCIEX16_1 PCI Express x16 Gen5 slot for GPU
28. M2_1 M.2 Socket 3 with M key, supports type 2242/2260/2280 storage devices (Supports PCIE)
29. ATX_12V 8+4-pin +12V power connector
1 . Zócalo de CPU Zócalo AM5 para procesadores AMD Ryzen de la serie 7000
2 . CPU_FAN Conector para ventilador de la CPU de 4 patillas
3 . AIO_PUMP Conector para bomba de AIO de 4 patillas
4 . RGB NZXT 1 y 2 Conector led macho de 5V y 4pines compatible con los accesorios de iluminación de NZXT
5 . DIMM A1-B2 Ranuras para memoria DDR4 de 288 patillas
6 . SYS_FAN 1-2 Conectores para ventilador de 4 patillas
7 . ATX_POWER Conector de alimentación ATX de 24 patillas
8 . F_USB31_TC_2 Cabezal USB 3.2 Gen 1 del panel frontal
9 . USB3_0_1 Cabezal USB 3.2 Gen 1 del panel frontal
10.SATA 1-4 Conectores Serial ATA de 6 Gbps
11. USB3_2_3 Cabezal USB 3.2 Gen 1 del panel frontal
12. Conectores del panel frontal Conectores LED e interruptores del panel frontal
13. Botón de encendido Botón de encendido
14 Botón de restablecimiento Botón de restablecimiento
15. RGB NZXT 3 y 4 Conector led macho de 5V y 4pines compatible con los accesorios de iluminación de NZXT
16. SYS_FAN 3-5 Conectores para ventilador de 4 patillas
17. USB2_1-3 Cabezales USB 2.0 del panel frontal
18. 5V ARGB1-2 Cabezal para LED de 3 patillas
19. LED de Auto-Prueba de Arranque (POST) Indicador del estado de arranque
20. FRONT_AUDIO Conector de audio del panel frontal
21. PCIEX16_3 Ranura de PCI Express x16 de 4ª generación
22. M2_3 Toma M.2 de 3.ª generación con M Key, compatible con dispositivos de almacenamiento tipo 2242/2260/2280
(compatible con modo SATA y PCIE)
23. PCIEX16_2 Ranura de PCI Express x16 de 4ª generación
24. M2_4 Toma M.2 de 1.ª generación con E Key, para tarjetas inalámbricas, compatible con CNVio
25. Battery Batería
26. M2_2 Toma M.2 de 3.ª generación con M Key, compatible con dispositivos de almacenamiento tipo
2242/2260/2280/22110 (compatible con modo PCIE)
27. PCIEX16_1 Ranura de PCI Express x16 de 5ª generación para GPU
28. M2_1 Toma M.2 de 3.ª generación con M Key, compatible con dispositivos de almacenamiento tipo 2242/2260/2280
(compatible con modo PCIE)
29. ATX_12V Conector de alimentación de +12 V y 8+4 patillas

14
1 . Socket pour processeur Plateforme AM5 pour processeur AMD Ryzen™ Séries7000
2 . CPU_FAN Connecteur à 4 broches pour le ventilateur du processeur
3 . AIO_PUMP Connecteur à 4 broches pour la pompe AIO
4 . NZXT RVB 1 et 2 Embase LED 5V à 4broches compatible avec les accessoires lumineux NZXT
5 . DIMM A1-B2 Slots pour carte mémoire DDR4 à 288 broches
6 . SYS_FAN 1-2 Connecteurs de ventilateur à 4 broches
7 . ATX_POWER Connecteur d'alimentation ATX à 24 broches
8 . F_USB31_TC_2 Tête de bande USB 3.2 Gen 2 Type C pour panneau avant
9 . USB3_0_1 Tête de bande USB 3.2 Gen 1 pour panneau avant
10.SATA 1-4 Connecteur Serial ATA 6 Gbit/s
11. USB3_2_3 Tête de bande USB 3.2 Gen 1 pour panneau avant
12. Connecteurs panneau avant Interrupteurs et connecteurs LED du panneau avant
13. Bouton d'alimentation Bouton d'alimentation
14 Bouton de réinitialisation Bouton de réinitialisation
15. NZXT RVB 3 et 4 Embase LED 5V à 4broches compatible avec les accessoires lumineux NZXT
16. SYS_FAN 3-5 Connecteurs de ventilateur à 4 broches
17. USB2_1-3 Têtes de bande USB 2.0 pour panneau avant
18. 5V ARGB1-2 Tête de bande LED à 3 broches
19. Afficheur LED Indicateur de démarrage
20. FRONT_AUDIO Connecteur audio pour panneau avant
21. PCIEX16_3 Slot PCI Express x16 Gen4
22. M2_3 Socket M.2 Gen3 avec M Key, prend en charge les dispositifs de stockage de type 2242/2260/2280
(prend en charge les modes PCIe et SATA)
23. PCIEX16_2 Slot PCI Express x16 Gen4
24. M2_4 Socket M.2 Gen1 avec clé E, pour cartes sans fil, prend en charge CNVio
25. Battery Battery
26. M2_2 Socket M.2 Gen3 avec M Key, prend en charge les dispositifs de stockage de type 2242/2260/2280/22110
(prend en charge les mode PCIe)
27. PCIEX16_1 Slot PCI Express x16 Gen5 pour processeur graphique
28. M2_1 Socket M.2 Gen3 avec M Key, prend en charge les dispositifs de stockage de type 2242/2260/2280
(prend en charge les mode PCIe)
29. ATX_12V Connecteur d'alimentation +12V à 8+4 broches
1 . CPU-Sockel Sockel AM5 für AMD-Prozessor der Serie Ryzen 7000
2 . CPU_FAN 4-poliger CPU-Lüfteranschluss
3 . AIO_PUMP 4-poliger AIO-Pumpenanschluss
4 . NZXT RGB 1 & 2 4-poliger LED-Header mit 5V unterstützt NZXT Beleuchtungszubehör
5 . DIMM A1-B2 288-Pin DDR4-Steckplätze
6 . SYS_FAN 1-2 4-polige Lüfteranschlüsse
7 . ATX_POWER 24-poliger ATX-Stromanschluss
8 . F_USB31_TC_2 USB 3.2 Gen 2 Type C-Header an der Vorderseite
9 . USB3_0_1 USB 3.2 Gen 1-Header an der Vorderseite
10.SATA 1-4 Serielle SATA-Anschlüsse 6 Gb/s
11. USB3_2_3 USB 3.2 Gen 1-Header an der Vorderseite
12. Anschlüsse an der Vorderseite Schalter und LED-Anschlüsse an der Vorderseite
13. Netzschalter Netzschalter
14 Reset-Taste Reset-Taste
15. NZXT RGB 3 & 4 4-poliger LED-Header mit 5V unterstützt NZXT Beleuchtungszubehör
16. SYS_FAN 3-5 4-polige Lüfteranschlüsse
17. USB2_1-3 USB 2.0-Header an der Vorderseite
18. 5V ARGB1-2 3-poliger LED-Header
19. POST-LEDs Bootstatus-Anzeige
20. FRONT_AUDIO Audioanschluss an der Vorderseite
21. PCIEX16_3 PCI-Express x16 Gen4-Steckplatz
22. M2_3 M.2 Sockel 3 mit Taste M, unterstützt Speichergeräte der Typen 2242/2260/2280 (Unterstützt PCIE- und SATA-Modus)
23. PCIEX16_2 PCI-Express x16 Gen4-Steckplatz
24. M2_4 M.2 Socket 1 mit Taste E, (Für Wireless-Karten, unterstützt CNVio)
25. Battery Batterie
26. M2_2 M.2 Sockel 3 mit Taste M, unterstützt Speichergeräte der Typen 2242/2260/2280/22110 (Unterstützt PCIE- Modus)
27. PCIEX16_1 PCI-Express x16 Gen5-Steckplatz für GPU
28. M2_1 M.2 Sockel 3 mit Taste M, unterstützt Speichergeräte der Typen 2242/2260/2280 (Unterstützt PCIE- Modus)
29. ATX_12V 8+4-poliger 12V-Stromanschluss

15
1 . CPU 소켓 AMD Ryzen 7000 시리즈 프로세서용 소켓 AM5
2 . CPU_FAN 4핀CPU 팬커넥터
3 . AIO_PUMP 4핀AIO 펌프 커넥터
4 . NZXT RGB 1 및2 NZXT 조명 액세서리를 지원하는 5V 4핀LED 헤더
5 . DIMM A1-B2 288핀DDR4 메모리 슬롯
6 . SYS_FAN 1-2 4핀팬커넥터
7 . ATX_POWER 24핀ATX 전원 커넥터
8 . F_USB31_TC_2 전면 패널 USB 3.2 Gen 2 Type-C 헤더
9 . USB3_0_1 전면 패널 USB 3.2 Gen 1 헤더
10.SATA 1-4 시리얼 ATA 6Gbps 커넥터
11.USB3_2_3 전면 패널 USB 3.2 Gen 1 헤더
12.전면 패널 커넥터 전면 패널 스위치 및LED 커넥터
13.전원 버튼 전원 버튼
14 리셋 버튼 리셋 버튼
15.NZXT RGB 3 및4 NZXT 조명 액세서리를 지원하는 5V 4핀LED 헤더
16.SYS_FAN 3-5 4핀팬커넥터
17.USB2_1-3 전면 패널 USB 2.0 헤더
18.5V ARGB1-2 3핀5V LED 헤더
19.POST LEDs 부팅 상태 표시기
20.FRONT_AUDIO 전면 패널 오디오 커넥터
21.PCIEX16_3 PCI Express x16 Gen4 슬롯
22.M2_3 M 키가 있는 M.2 소켓 3, 타입 2242/2260/2280 저장 장치 지원(PCIE 및SATA 모드 지원)
23.PCIEX16_2 PCI Express x16 Gen4 슬롯
24.M2_4 M 키가 있는 M.2 소켓 1, CNVio가있는 타입 2230 무선 장치 지원
25.배터리 CMOS 배터리
26.M2_2 M 키가 있는 M.2 소켓 3, 타입 2242/2260/2280/22110 저장 장치 지원(PCIE 지원)
27.PCIEX16_1 GPU용PCI Express x16 Gen5 슬롯
28.M2_1 M 키가 있는 M.2 소켓 3, 타입 2242/2260/2280 저장 장치 지원(PCIE 지원)
29.ATX_12V 8+4핀+12V 전원 커넥터
1 . Soquete de CPU Encaixe AM5 para processador AMD Ryzen Série 7000
2 . CPU_FAN Conector de ventilador da CPU de 4 pinos
3 . AIO_PUMP Conector de bomba AIO de 4 pinos
4 . NZXT RGB 1 e 2 Conector LED 5V de 4 pinos que suporta acessórios de iluminação NZXT
5 . DIMM A1-B2 Entrada de memória DDR4 de 288 pinos
6 . SYS_FAN 1-2 Conectores do ventilador de 4 pinos
7 . ATX_POWER Conector de energia ATX de 24 pinos
8 . F_USB31_TC_2 Cabeçote tipo C USB 3.2 Gen 2 no painel frontal
9 . USB3_0_1 Cabeçote USB 3.2 Gen 1 no painel frontal
10.SATA 1-4 Conectores seriais ATA 6Gbps
11. USB3_2_3 Cabeçote USB 3.2 Gen 1 no painel frontal
12. Conectores do painel frontal Interruptores do painel frontal e conectores LED
13. Botão Liga/Desliga Botão Liga/Desliga
14 Botão Redefinir Botão Redefinir
15. NZXT RGB 3 e 4 Conector LED 5V de 4 pinos que suporta acessórios de iluminação NZXT
16. SYS_FAN 3-5 Conectores do ventilador de 4 pinos
17. USB2_1-3 Cabeçotes USB 2.0 no painel frontal
18. 5V ARGB1-2 Cabeçote LED 5 V de 3 pinos
19. LEDs de coluna Indicador de status de inicialização
20. FRONT_AUDIO Conector de áudio do painel frontal
21. PCIEX16_3 Entrada para PCI Express x16 Gen4
22. M2_3 Soquete 3 M.2 com chave M, oferece suporte para dispositivos de armazenamento tipo 2242/2260/2280
(suporte para os modos SATA e PCIE)
23. PCIEX16_2 Entrada para PCI Express x16 Gen4
24. M2_4 Soquete 1 M.2 com chave E, oferece suporte para dispositivos sem fio tipo 2230 com CNVio
25. Bateria Bateria CMOS
26. M2_2 Soquete 3 M.2 com chave M, oferece suporte para dispositivos de armazenamento tipo 2242/2260/2280/22110
(suporte para PCIE)
27. PCIEX16_1 Entrada para PCI Express x16 Gen5 para GPU
28. M2_1 Soquete 3 M.2 com chave M, oferece suporte para dispositivos de armazenamento tipo 2242/2260/2280
(suporte para PCIE)
29. ATX_12V Conectores de energia de +12V de 8+4 pinos
