Officine Gullo ACUTAOG01 L User manual

TAOG01

ACU (USA) - ACE (EU)
INSTRUCTIONS
FOR INSTALLATION AND USE
ISTRUZIONI D'INSTALLAZIONE E MANUTENZIONE

Ofcine Gullo2

3
Ofcine Gullo
TABLE OF CONTENTS
INDICE
TAOG01L.....................................................................4
PRODUCT DIMENSIONS......................................................................................................4
DIMENSIONI PRODOTTO.....................................................................................................4
PRODUCT APPEARANCE ......................................................................................................5
IMMAGINI DEL PRODOTTO ..................................................................................................5
INSTALLATION GUIDELINES...................................................................................................6
INSTALLAZIONE ..................................................................................................................6
SPARE PARTS .......................................................................................................................12
RICAMBI ............................................................................................................................12
TAOG01P.....................................................................16
PRODUCT DIMENSIONS......................................................................................................16
DIMENSIONI PRODOTTO.....................................................................................................16
PRODUCT APPEARANCE ......................................................................................................17
IMMAGINI DEL PRODOTTO ..................................................................................................17
INSTALLATION GUIDELINES...................................................................................................18
INSTALLAZIONE ..................................................................................................................18
SPARE PARTS .......................................................................................................................24
RICAMBI ............................................................................................................................24
TAOG01C....................................................................28
PRODUCT DIMENSIONS......................................................................................................28
DIMENSIONI PRODOTTO.....................................................................................................28
PRODUCT APPEARANCE ......................................................................................................29
IMMAGINI DEL PRODOTTO ..................................................................................................29
INSTALLATION GUIDELINES...................................................................................................30
INSTALLAZIONE ..................................................................................................................30
SPARE PARTS .......................................................................................................................36
RICAMBI ............................................................................................................................36
DETAILS........................................................................40
DATI TECNICI ...............................................................40
CARE AND CLEANING INSTRUCTIONS.........................41
GENERAL CLEANING GUIDELINES ........................................................................................41
PULIZIA E MANUTENZIONE..........................................42
INDICAZIONI GENERALI ......................................................................................................42

Ofcine Gullo4

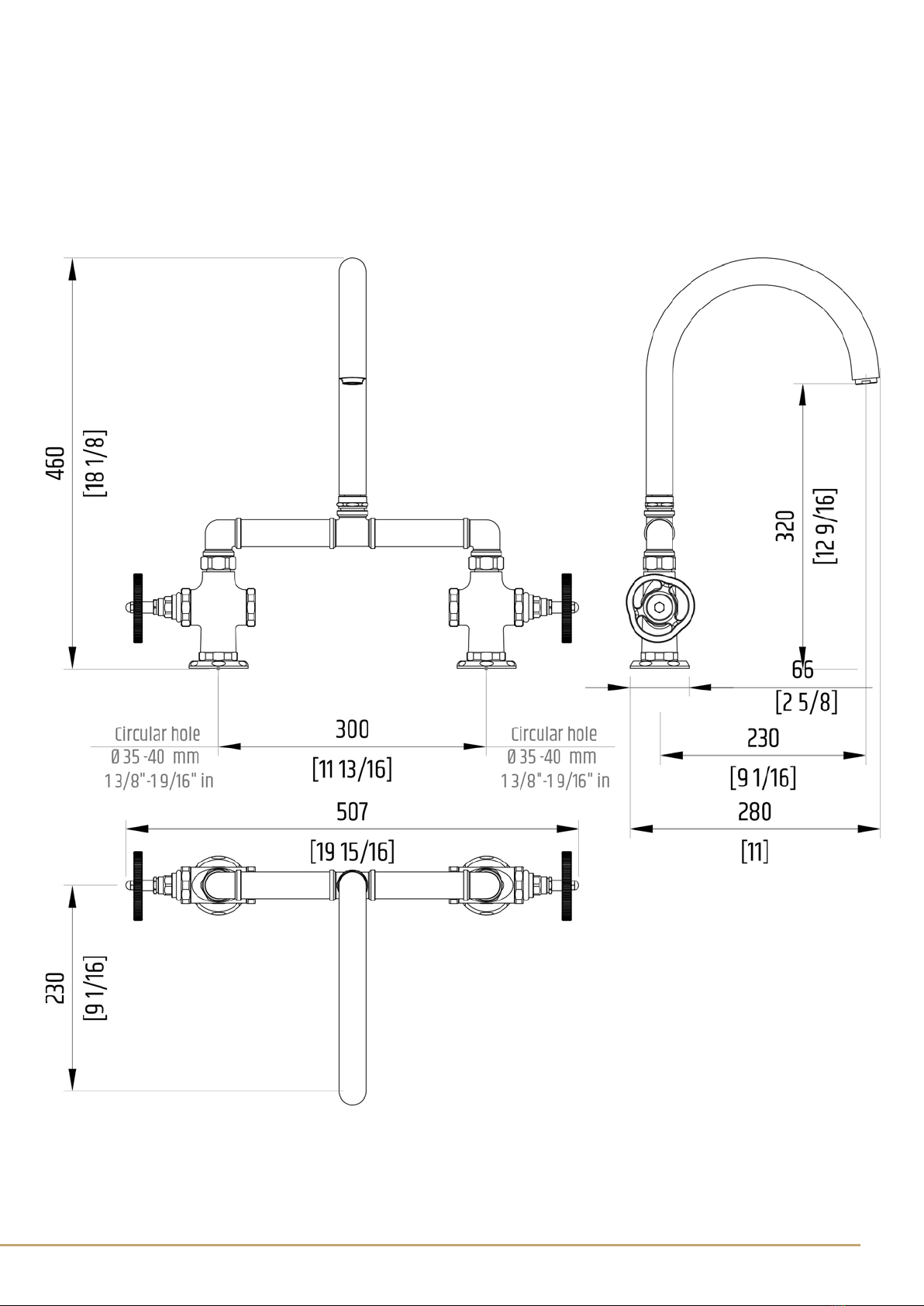

PRODUCT DIMENSIONS
DIMENSIONI PRODOTTO
TAOG01L
ACUTAOG01L (USA)
ACETAOG01L (EU)

5
Ofcine Gullo
TAOG01L OB
BURNISHED BRASS
OTTONE BRUNITO
TAOG01L CL
CHROMED BRASS
OTTONE CROMATO
TAOG01L NS
NICKELED BRASS
OTTONE NICHELATO
SATINATO

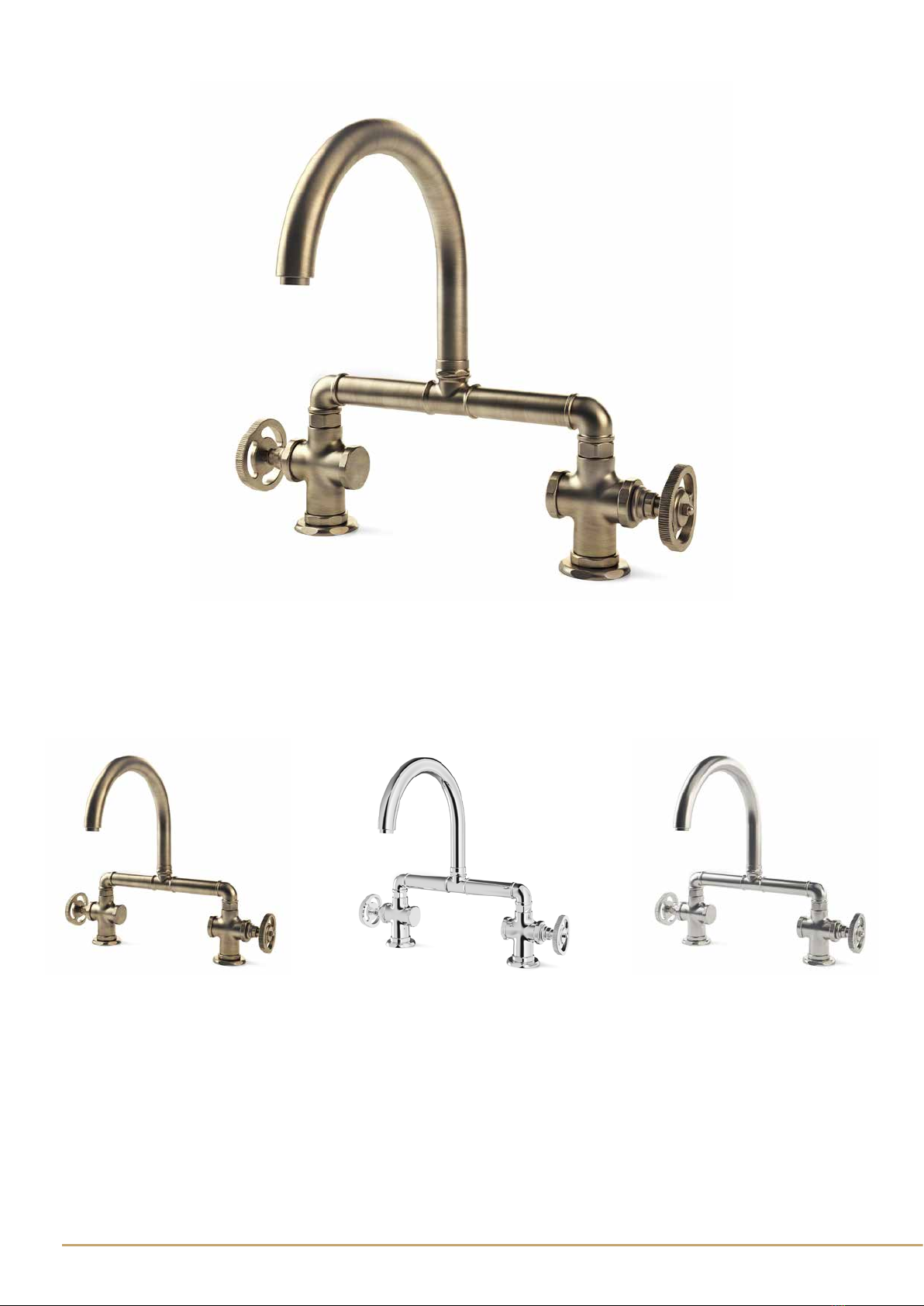

PRODUCT APPEARANCE
IMMAGINI DEL PRODOTTO

Ofcine Gullo6

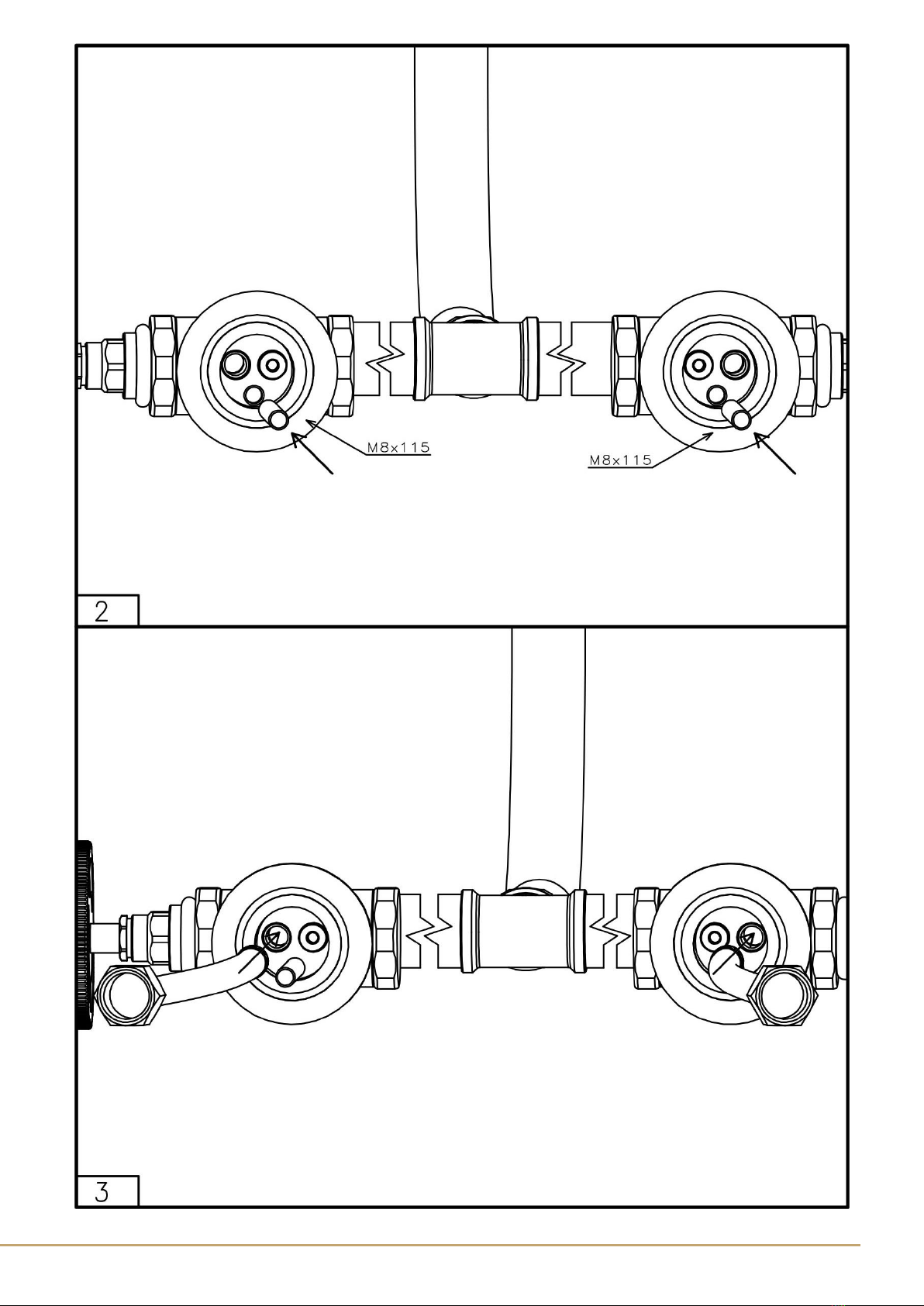

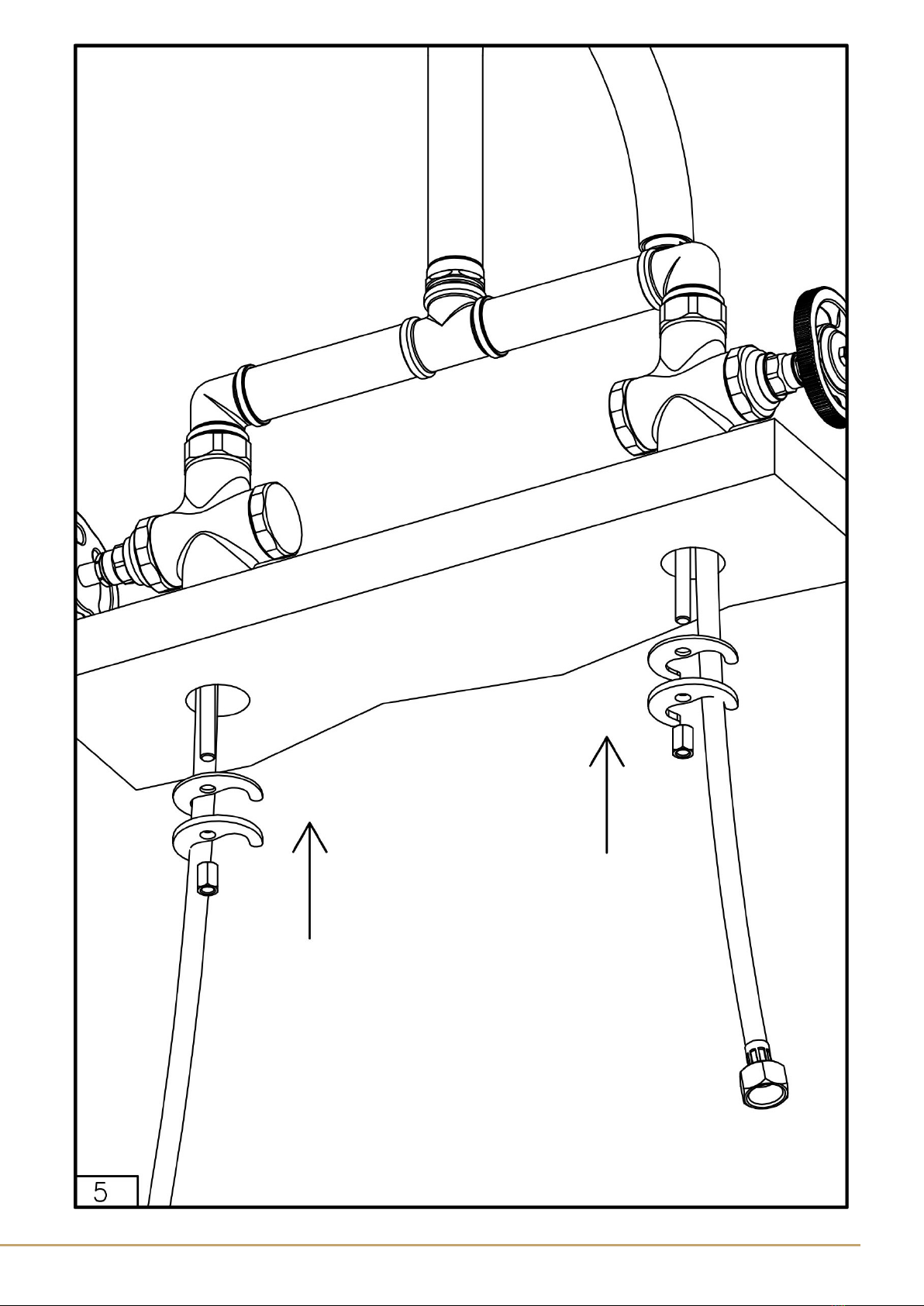

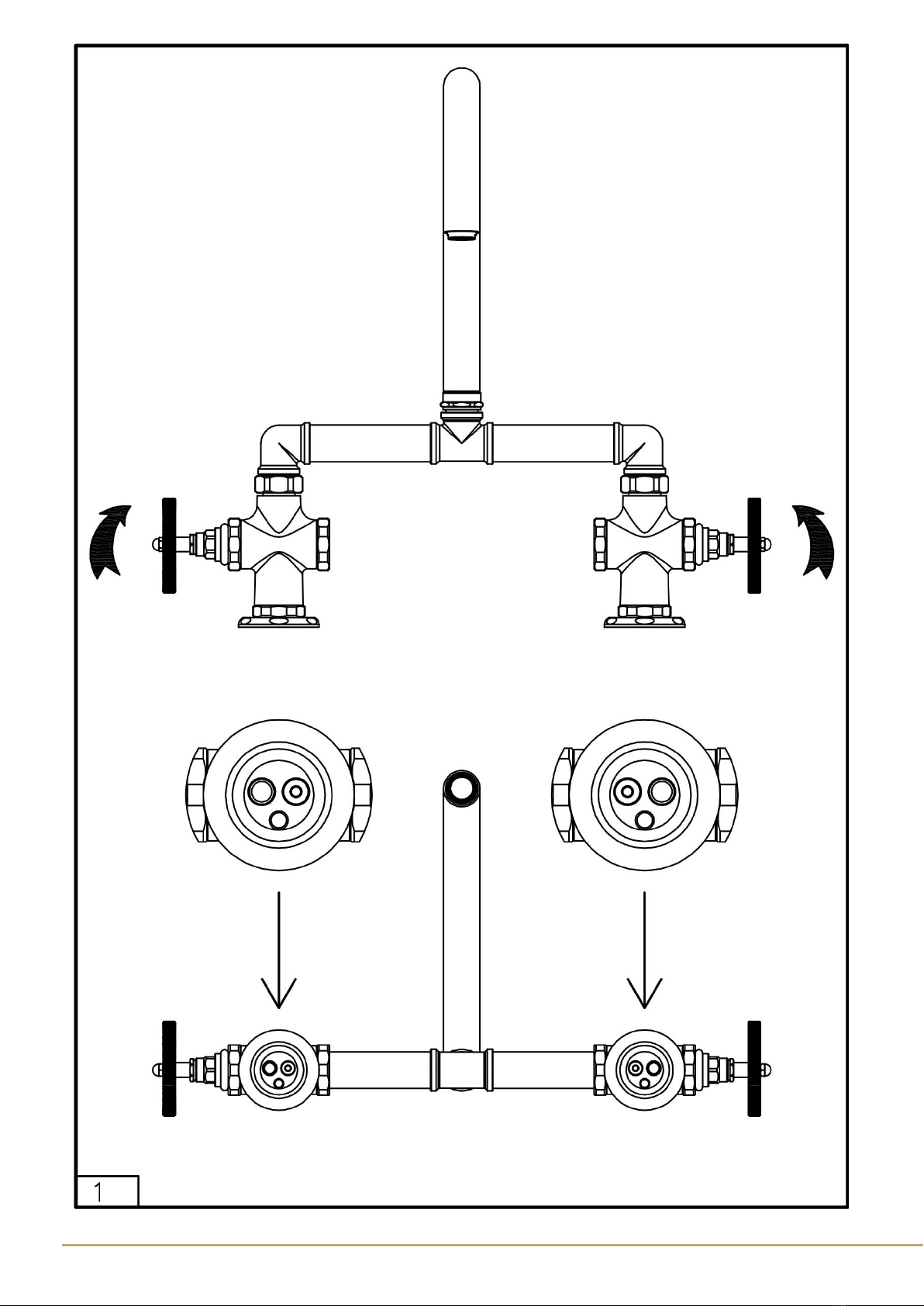

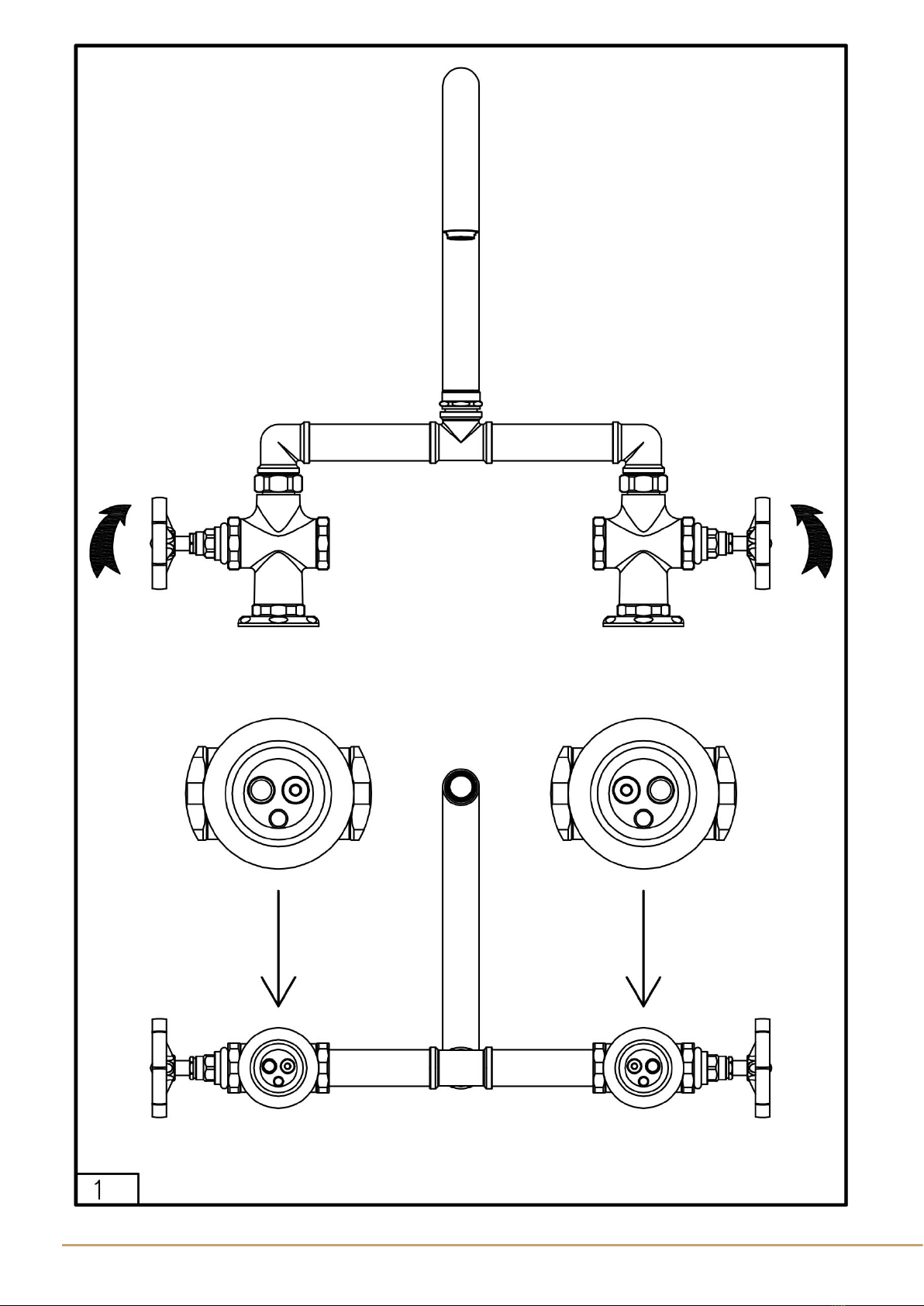

INSTALLATION GUIDELINES
The owner/user of this product must keep this information for future reference.
To ensure this product is installed properly, you must read and follow these guidelines.
This product must be installed by a professional licensed contractor.
Be sure your installation conforms to your Country codes.
Product should be on-site prior to rough-in. This allows the installer to visualize the installation and verify the
center spread.
Inspect this product to ensure you have all the parts required for proper installation.
Use only a strap wrench or protected/smooth-jaw wrench on any nished surface.

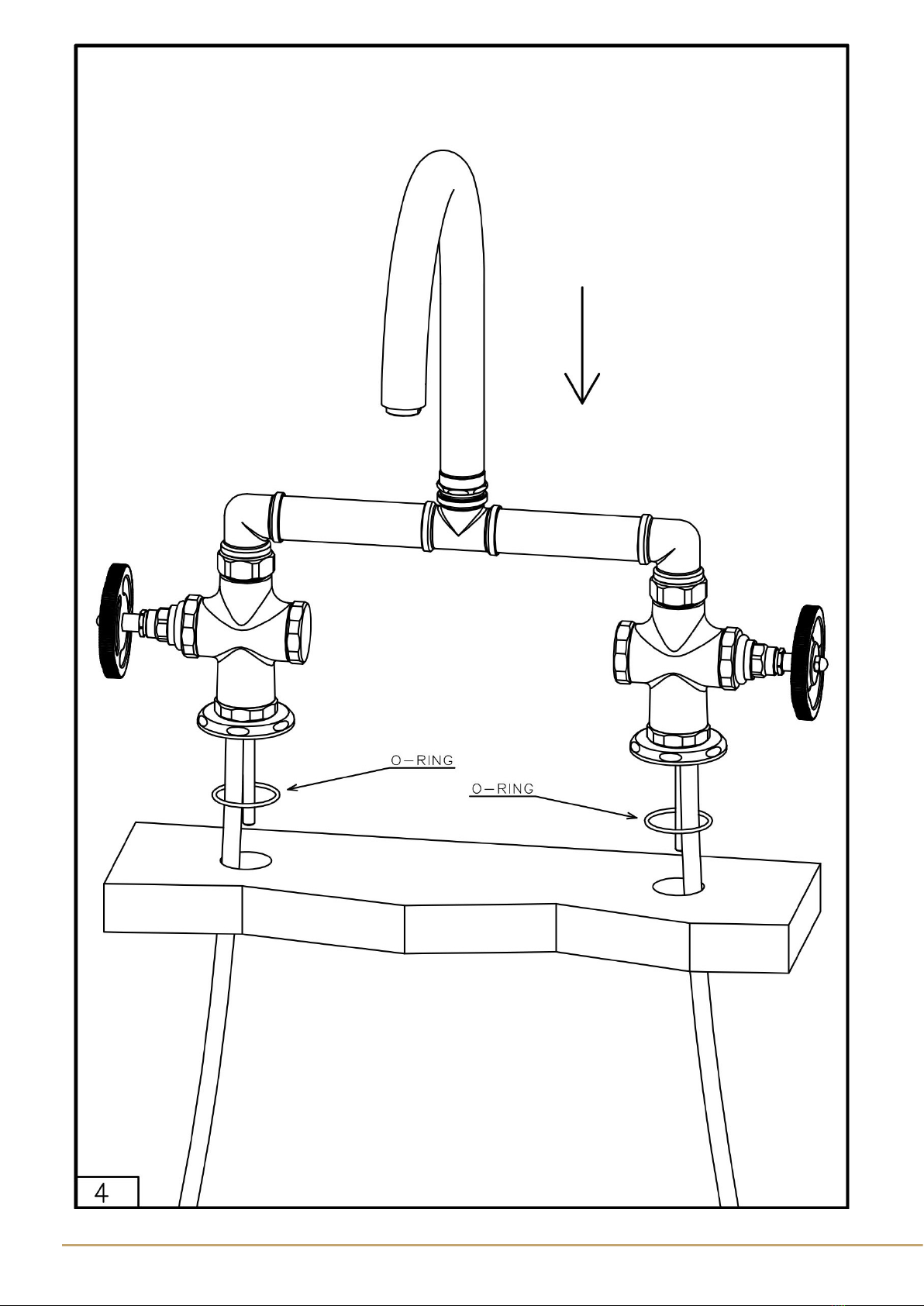

DO NOT use putty on deck ttings. Upper O-ring and lower washers are provided.

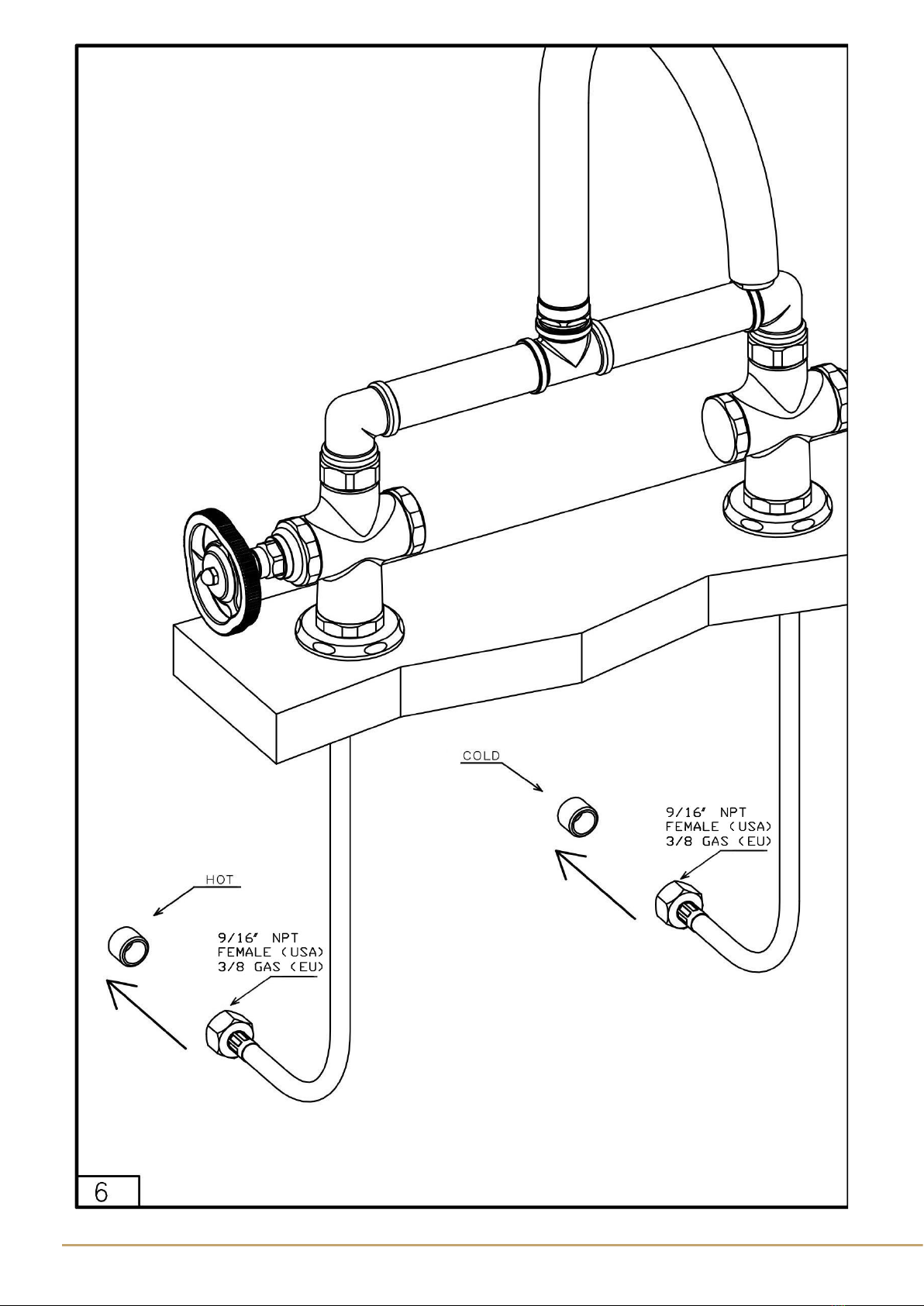

INSPECT THE INSTALLATION:
Connect the hot and cold inlet hoses to supply valves (not included).
Make sure the hoses are tight and are not pinched/kinked.
Inspect all connections for leaks.
Remove the ow restricting aerator (1.2 GPM - US EPA - Watersense) using a protected/smooth-jaw wrench, then
carefully open the hot and cold valves to ush out any debris in the supply lines.
INSTALLAZIONE
Conservate queste informazioni per riferimenti futuri.
Per assicurarsi che questo prodotto sia installato correttamente, è necessario leggere e seguire queste linee guida.
Questo prodotto deve essere installato da un tecnico specializzato. L’installazione deve essere eseguita in conformità
alle norme edilizie vigenti e a quelle relative agli impianti idraulici.
Il prodotto dovrebbe essere sul posto prima della realizzazione delle predisposizioni impiantistiche, ciò consente
all'installatore di visualizzare l'installazione e vericare la posizione del centro.
Ispezionare questo prodotto per assicurarsi di disporre di tutte le parti necessarie per un'installazione corretta.
Utilizzare solo una chiave a nastro o una chiave protetta/liscia su qualsiasi supercie nita. NON usare sigillanti
sui raccordi.
Sono forniti:
- O-ring superiore
- Rondelle e guarnizioni inferiori
CONTROLLARE L'INSTALLAZIONE :
Collegare i essibili di ingresso caldo/freddo ai rubinetti di alimentazione (non inclusi). Assicurarsi che le connessioni
siano strette ed i essibili non siano schiacciati o piegati. Ispezionare tutte le connessioni per eventuali perdite.
Rimuovere il ltro usando una chiave protetta o liscia, quindi aprire con cautela i rubinetti caldo e freddo per
eliminare eventuali detriti nelle linee di alimentazione. Reinstallare il ltro assicurandosi che la guarnizione sia
posizionata correttamente.

7
Ofcine Gullo

Ofcine Gullo8

9
Ofcine Gullo

Ofcine Gullo10

11
Ofcine Gullo

Ofcine Gullo12

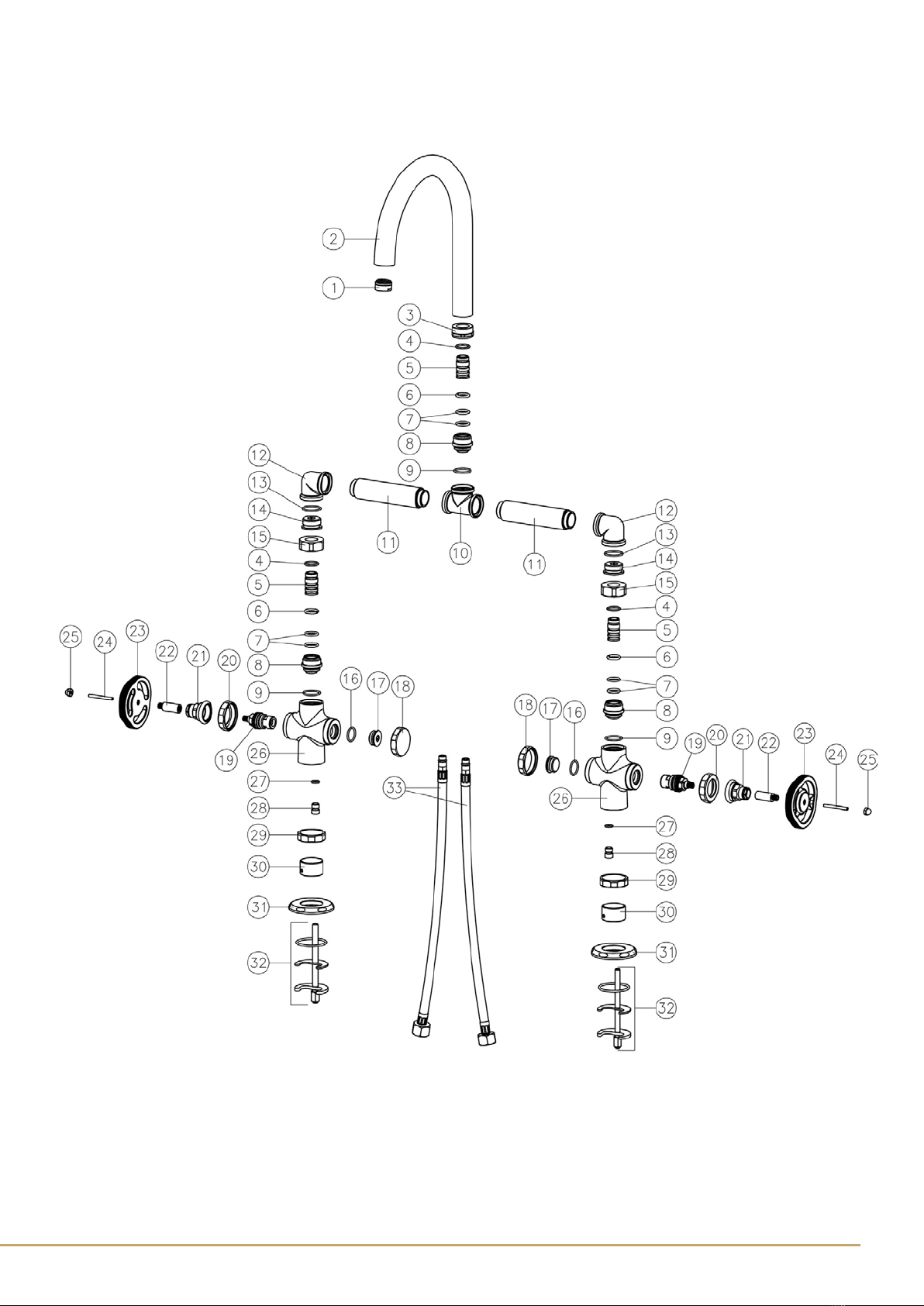

SPARE PARTS
RICAMBI

13
Ofcine Gullo
Spare parts:
1. Atomizer M24x1 — 1.2 GPM Polished
2. Spout for single hole kitchen faucet DRG 00315/17 CW510L Threaded/Untreated
3. Spout cap DRG 00314/17 Threaded/Untreated
4. 0 - ring Ø 17,17x1,78 EPDM 70 PEROX M534 NSF cert.
5. Spout connector DRG 00308/17 CW510L Threaded/Untreated
6. Split Hostaform ring C9021 mm 20x14x3 NSF cert.
7. 0 - ring Ø 12,10x2,70 EPDM 70 PEROX M534 NSF cert.
8. Spout base support DRG 00307/17 CW510L Threaded/Untreated
9. 0 - ring Ø 20x2 EPDM 70 PEROX M534 NSF cert.
10. Cost tee for double holes faucet DRG 00313/17 CW510L Threaded/Untreated
11. Male pipe for double holes faucet DRG 00312/17 CW510L Threaded/Untreated
12. Cast elbow for double holes faucet DRG 00311/17 CW510L Threaded/Untreated
13. 0 - ring Ø 23x2 EPDM 70 PEROX M534 NSF cert.
14. Pipe adapter G3/4" x G3/8" DRG 00310/17 CW510L Threaded/Untreated
15. Beer shank nut for cast elbow DRG 00309/17 Threaded/Untreated
16. 0 - ring Ø 17x2 EPDM 70 PEROX M534 NSF cert.
17. Plug G1/2" DRG 00316/17 CW510L Threaded/Untreated
18. Escutcheon cop DRG 00317/17 Threaded/Untreated
19. Ceramic head work 1/2" gas 90° "Right version"
20. Escutcheon plate DRG 00318/17 Threaded/Untreated
21. Headwork cap DRG 00319/17 Threaded/Untreated
22. Extension for head work DRG 00320/17 Threaded/Untreated
23. Tre Lobi Handle DRG 00327/17 Threaded/Untreated
24. Handle screw DRG 00321/17 Threaded/Untreated
25. Hexagonal nut cap DRG 00322/17 Threaded/Untreated
26. Single hole kitchen faucet body DRG 00306/17 Threaded/Untreated
27. 0 - ring Ø7,65x1,78 EPDM 70 PEROX M534 NSF cert.
28. Brass plug M10x1 DRG 00323/17 CW510L Threaded/Untreated
29. Escutcheon base cap DRG 00325/17 Threaded/Untreated
30. Underbody holder DRG 00324/17 Threaded/Untreated
31. Base for single hole kitchen faucet DRG 00326/17 Threaded/Untreated
32. Mounting kit for single hole kitchen faucet body
33.USA Inox supply hose M10x1 x F9/16" L 550 DN 6 nut CW510L
33.EU Inox supply hose M10x1 x F3/8 GAS L 550 DN 6 nut CW510L
Ricambi:
1. AERATORE M24x1 — 1.2 GPM Lucidato
2. BOCCA PER MONOFORO DT 00315/17 CW510L Grezza/tornita
3. CALOTTA PER BOCCA DT 00314/17 Grezzo/tornito
4. O—RING Ø17,17x1,78 EPDM 70 PEROX M534 CERT. NSF
5. RACCORDO TRE GOLE DT 00308/17 CW510L Grezzo/tornito
6. ANELLO SPAC. HOSTAFORM C9021 MM 20x14x3 CERT. NSF
7. O—RING Ø12,10x2,70 EPDM 70 PEROX M534 CERT. NSF
8. RACCORDO PER BOCCA DT 00307/17 CW510L Grezzo/tornito
9. O—RING Ø20x2 EPDM 70 PEROX M534 CERT. NSF
10. RACCORDO A T PER MONOF. DT 00313/17 CW510L Grezzo/tornito
11. TUBO DI RACCORDO PER MONOF. DT 00312/17 CW510L Grezzo/tornito
12. RACCORDO A GOMITO PER MONOF. DT 00311/17 CW510L Grezzo/tornito

Ofcine Gullo14
13. O—RING Ø23x2 EPDM 70 PEROX M534 CERT. NSF
14. RIDUZIONE G3/4" x G3/8" DT 00310/17 CW510L Grezzo/tornito
15. CALOTTA PER RACCORDO A GOMITO DT 00309/17 Grezzo/tornito
16. O—RING Ø17x2 EPDM 70 PEROX M534 CERT. NSF
17. TAPPO G1/2" DT 00316/17 CW510L Grezzo/tornito
18. GHIERA COPRI TAPPO DT 00317/17 Grezzo/tornito
19. VITONE CERAMICO 1/2"GAS 90' DESTRO
20. GHIERA SOTTO COPRI VITONE DT 00318/17 Grezzo/tornito
21. COPRI VITONE PER MONOFORO DT 00319/17 Grezzo/tornito
22. PROLUNGA PER BROCCIA DT 00320/17 Grezzo/tornito
23. MANIGLIA TRE LOBI DT 00327/17 Grezzo/tornito
24. VITE DI BLOCCAGGIO PER VITONE DT 00321/17 Grezzo/tornito
25. DADO DI FERMO DT 00322/17 Grezzo/tornito
26. CORPO MONOFORO DT 00306/17 CW510L Grezzo/tornito
27. O—RING Ø7.65x1,78 EPDM 70 PEROX M534 CERT. NSF
28. TAPPO M10x1 DT 00323/17 CW510L Grezzo/tornito
29. GHIERA SOPRA BASETTA DT 00325/17 Grezzo/tornito
30. CODOLO PER BASETTA DT 00324/17 Grezzo/tornito
31. BASETTA PER MONOFORO DT 00326/17 Grezzo/tornito
32. FISSAGGIO A UN TIRANTE PER MONOFORO
33. TUBO FLESSIBILE INOX M10x1 x F3/8 GAS L 550 DN 6 RACC. CW510L

15
Ofcine Gullo

Ofcine Gullo16

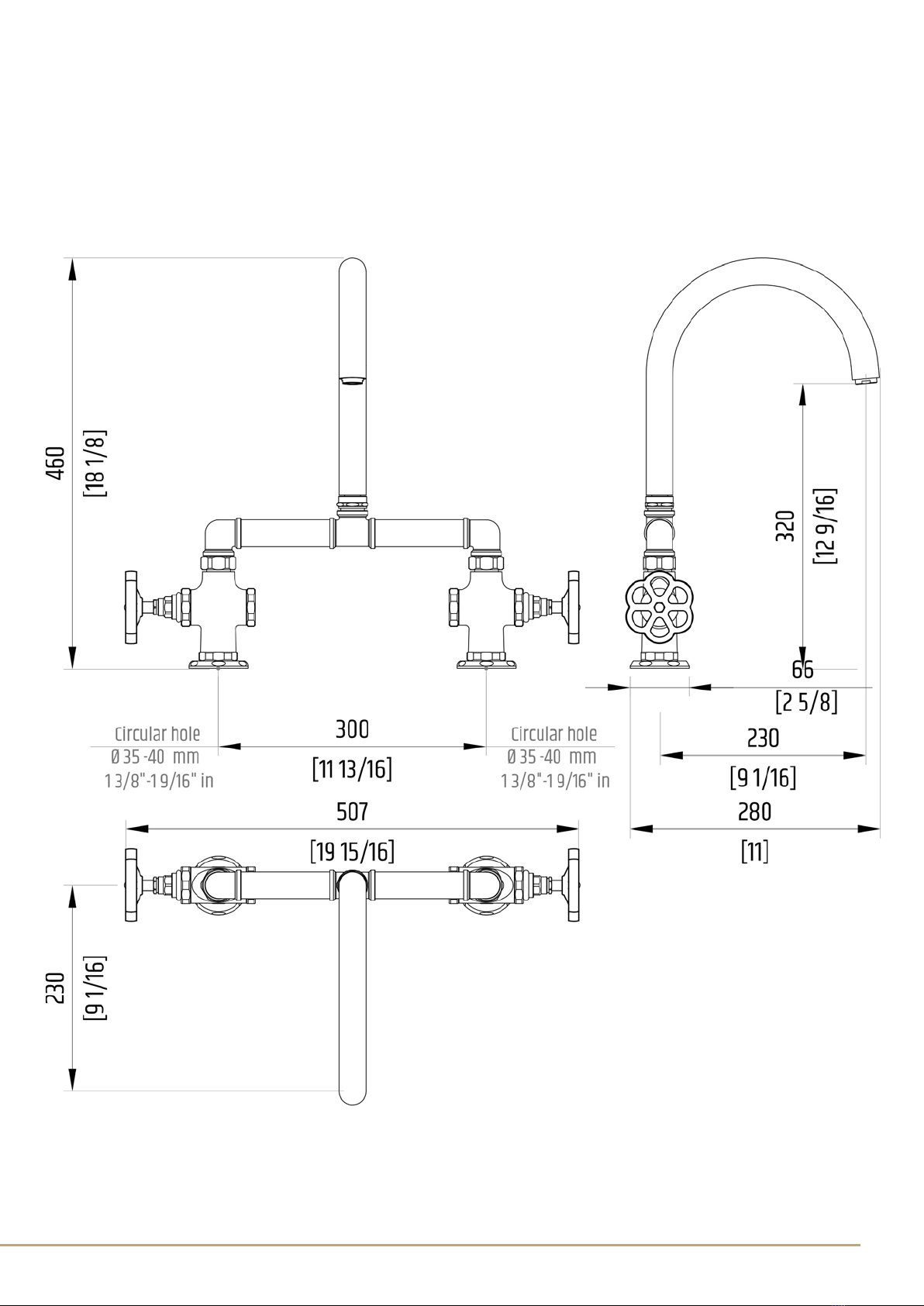

PRODUCT DIMENSIONS
DIMENSIONI PRODOTTO
TAOG01P
ACUTAOG01P (USA)
ACETAOG01P (EU)

17
Ofcine Gullo
TAOG01P OB
BURNISHED BRASS
OTTONE BRUNITO
TAOG01P CL
CHROMED BRASS
OTTONE CROMATO
TAOG01P NS
NICKELED BRASS
OTTONE NICHELATO
SATINATO

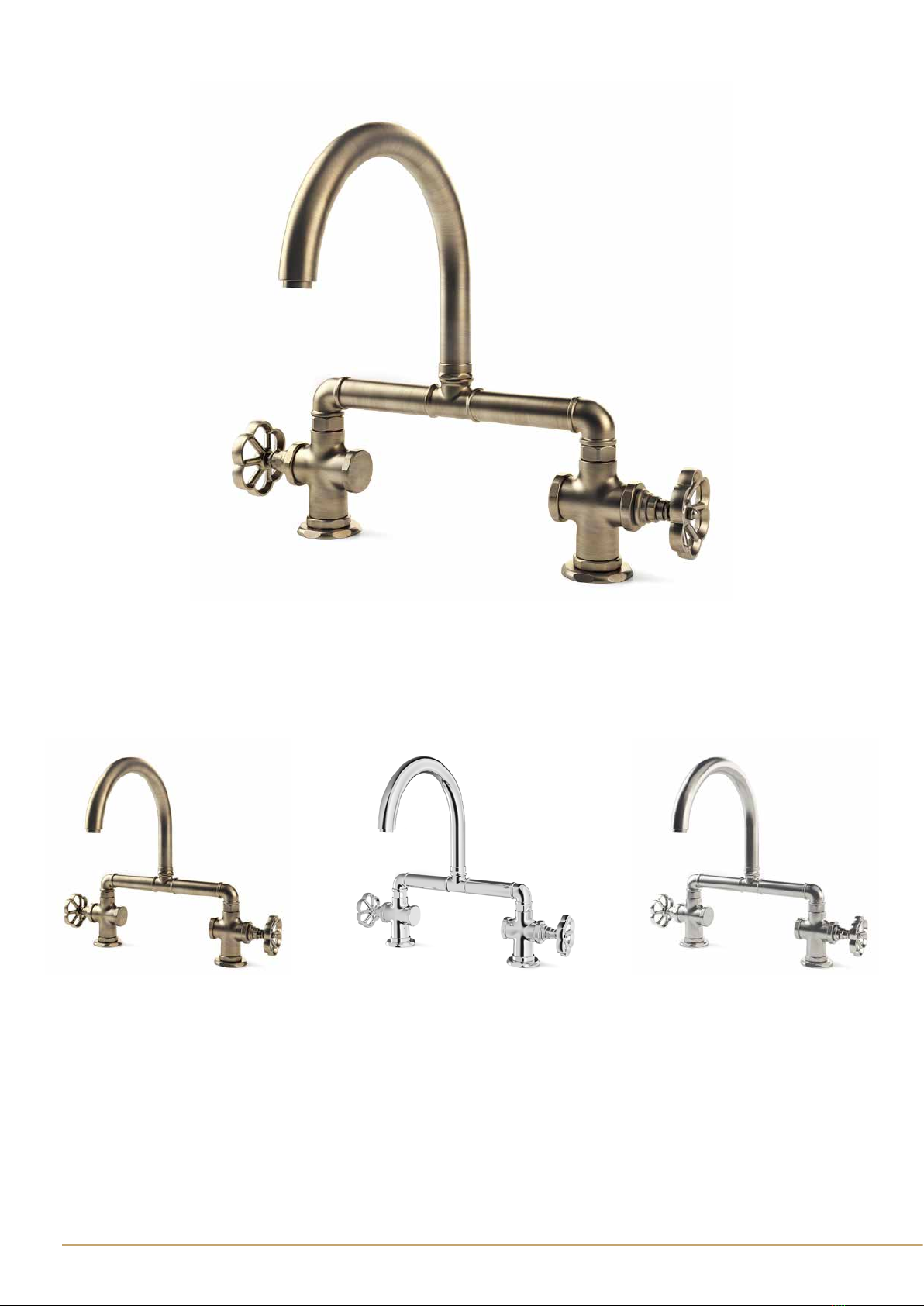

PRODUCT APPEARANCE
IMMAGINI DEL PRODOTTO

Ofcine Gullo18

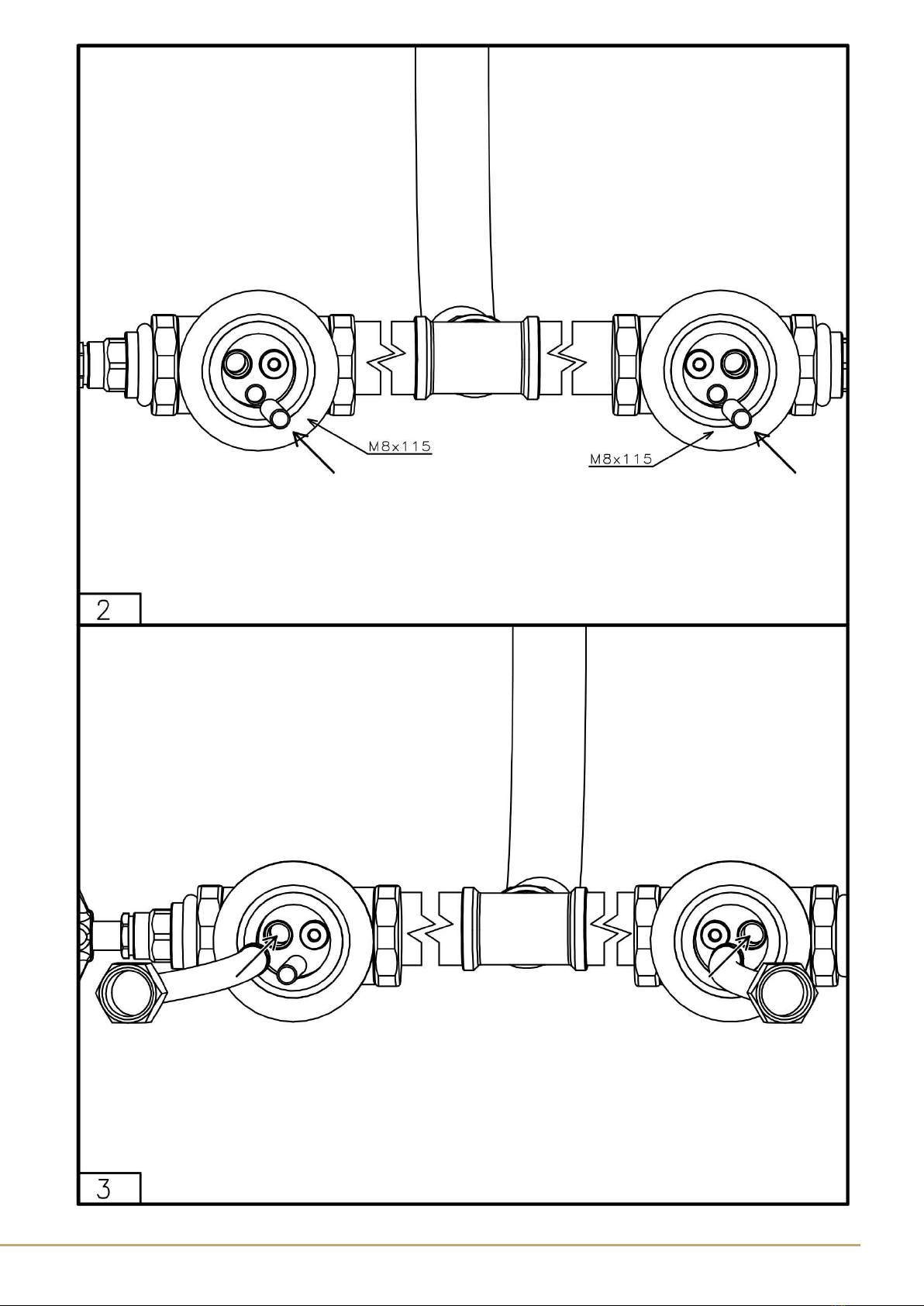

INSTALLATION GUIDELINES
The owner/user of this product must keep this information for future reference.
To ensure this product is installed properly, you must read and follow these guidelines.
This product must be installed by a professional licensed contractor.
Be sure your installation conforms to your Country codes.
Product should be on-site prior to rough-in. This allows the installer to visualize the installation and verify the
center spread.
Inspect this product to ensure you have all the parts required for proper installation.
Use only a strap wrench or protected/smooth-jaw wrench on any nished surface.
DO NOT use putty on deck ttings. Upper O-ring and lower washers are provided.
INSPECT THE INSTALLATION:
Connect the hot and cold inlet hoses to supply valves (not included).
Make sure the hoses are tight and are not pinched/kinked.
Inspect all connections for leaks.
Remove the ow restricting aerator (1.2 GPM - US EPA - Watersense) using a protected/smooth-jaw wrench, then
carefully open the hot and cold valves to ush out any debris in the supply lines.
INSTALLAZIONE
Conservate queste informazioni per riferimenti futuri.
Per assicurarsi che questo prodotto sia installato correttamente, è necessario leggere e seguire queste linee guida.
Questo prodotto deve essere installato da un tecnico specializzato. L’installazione deve essere eseguita in conformità
alle norme edilizie vigenti e a quelle relative agli impianti idraulici.
Il prodotto dovrebbe essere sul posto prima della realizzazione delle predisposizioni impiantistiche, ciò consente
all'installatore di visualizzare l'installazione e vericare la posizione del centro.
Ispezionare questo prodotto per assicurarsi di disporre di tutte le parti necessarie per un'installazione corretta.
Utilizzare solo una chiave a nastro o una chiave protetta/liscia su qualsiasi supercie nita. NON usare sigillanti
sui raccordi.
Sono forniti:
- O-ring superiore
- Rondelle e guarnizioni inferiori
CONTROLLARE L'INSTALLAZIONE :
Collegare i essibili di ingresso caldo/freddo ai rubinetti di alimentazione (non inclusi). Assicurarsi che le connessioni
siano strette ed i essibili non siano schiacciati o piegati. Ispezionare tutte le connessioni per eventuali perdite.
Rimuovere il ltro usando una chiave protetta o liscia, quindi aprire con cautela i rubinetti caldo e freddo per
eliminare eventuali detriti nelle linee di alimentazione. Reinstallare il ltro assicurandosi che la guarnizione sia
posizionata correttamente.
