Onkyo TX-NR7100 Manual

＊:1/2˝
(12 mm)
＊2
＊2
＊2
(For European models)
FR SLSR SBRSBL CSW FL
4-16Ω
＊1
4-16Ω
a
b
c
FR
SL
SR
SBRSBL
C
SW
FL
b
a
a
a
Safety
Information
Initial Setup Guide
TX-NR7100
AV RECEIVER / RECEPTEUR AV
*29403866*
SN 29403866
H2103-0
Initial Setup Guide
Guide de Conguration Initiale / Guía de conguración inicial /
Guida al setup iniziale / Leitfaden zur ersten Einrichtung /
Gids voor Begininstelling / Grundinställningsguide /
Alkuasetusten opas
a: 22° to 30°, b: 90° to 110°, c: 135° to 150°
Front Speakers
Center Speaker
Surround Speakers
Powered Subwoofer
Surround Back Speakers
FL, FR
C
SL, SR
SW
SBL, SBR
7.1 ch System
（For European
models)
＊1 &
2
En
Connect speakers with 4 Ω to 16 Ω impedance. Twist the ends of the
speaker cable wires tightly.
Fr Raccordez des enceintes de valeur d'impédance comprise entre 4 Ω et 16 Ω.
Tordez fermement les extrémités des fils du câble d'enceinte.
Es Conecte altavoces con una impedancia de entre 4 Ω y 16 Ω. Retuerza los
hilos del cable de altavoz con fuerza.
（For North American,
Australian and Asian
models)
（For North American,
Australian and Asian
models)
https://www.onkyo.com/manual/txnr7100/top.pdf
En
This document uses a 7.1 channel system as an example when describing use. Refer to the online
instruction manual when using other than a 7.1 channel system. There are also descriptions for using
the multi-zone feature and other detailed operating instructions.
Fr Ce document utilise le système 7.1 comme exemple pour décrire l’utilisation. Consultez le mode d’emploi en
ligne pour utiliser autre chose qu’un système 7.1. Il comporte également des descriptions des fonctionnalités
multizone et d’autres instructions détaillées.
Es Este documento utiliza un sistema de 7.1 canales como ejemplo para describir el uso. Consulte el manual de
instrucciones online cuando utilice un sistema distinto al de 7.1 canales. También hay descripciones para el
uso de la función multizona y otras instrucciones de funcionamiento detalladas.
It Questo documento usa un sistema 7.1 canali come esempio quando si descrive l’utilizzo. Vedere il manuale
delle istruzioni online quando si usa un sistema diverso da quello 7.1 canali. Sono presenti anche descrizioni
per l’uso della funzione multi-zona ed altre informazioni operative dettagliate.
De In diesem Dokument wird ein 7.1-Kanal-System als Beispiel bei der Beschreibung der Nutzung verwendet.
Informationen zur Verwendung anderer Systeme als 7.1-Kanal-Systeme finden Sie in der Online-
Bedienungsanleitung. Dort finden Sie auch Beschreibungen zur Verwendung der Multizonenfunktion sowie
weitere detaillierte Hinweise zur Nutzung.
Nl In dit document wordt een 7.1-kanaalsysteem als voorbeeld gebruikt voor de beschrijving van het gebruik.
Raadpleeg de online gebruiksaanwijzing wanneer een ander systeem dan een 7.1-kanaalsysteem gebruikt
wordt. Er zijn ook beschrijvingen voor het gebruik van de multi-zone-functie en andere gedetailleerde
gebruiksaanwijzingen.
Sv Det här dokumentet använder ett 7.1-kanalsystem som exempel vid beskrivningen av användning. Se
instruktionshandböcker online vid användning av något annat än ett 7.1-kanalsystem. Där finns även
beskrivningar för användning av funktionen multizon och andra detaljerade driftinstruktioner.
Fi Tämä asiakirja käyttää 7.1-kanavaista järjestelmää esimerkkinä käyttöä kuvattaessa. Katso online-
käyttöopasta, jos käytät muuta kuin 7.1-kanavaista järjestelmää. Sieltä löytyy monialuetoiminnon käyttöä
koskevat kuvaukset sekä muut yksityiskohtaiset käyttöohjeet.
a8" (20 cm) ≧
b4" (10 cm) ≧
Info
MANUAL
STEP 1
It Collegare i diffusori con impedenza da 4 Ω a 16 Ω. Ritorcere strettamente le
estremità del cavo dei diffusori.
De Schließen Sie Lautsprecher mit 4 Ω bis 16 Ω Impedanz an. Die Enden der
Lautsprecherkabel sind fest zu verdrillen.
Nl Sluit luidsprekers aan met 4 Ω tot 16 Ω impedantie. Draai de uiteinden van de
draden van de luidsprekerkabels strak in elkaar.
Sv Anslut högtalare med en impedans på 4 Ω till 16 Ω. Tvinna högtalarkablarnas
ändar ordentligt.
Fi Liitä kaiuttimet, joiden impedanssi on 4 Ω – 16 Ω. Kierrä kaiutinkaapelien
johtimien päät tiukasti.
Subwoofer
cable
!
Initial Setup
Message…
En
This icon means the important setting. Make sure to confirm the setting at "Initial
Setup" (STEP 3).
Fr Cette icône représente le réglage important. Assurez-vous de confirmer le réglage lors
de la "Initial Setup" (STEP 3).
Es Este icono significa que la configuración es importante. Asegúrese de confirmar la
configuración en "Initial Setup" (STEP 3).
It Questa icona indica le impostazioni importanti. Assicurarsi di verificare l’impostazione in
“Initial Setup” (STEP 3).
De Dieses Symbol bedeutet eine wichtige Einstellung. Vergewissern Sie sich, dass die
Einstellung unter „Initial Setup“ (STEP 3) bestätigt wird.
Nl Dit pictogram geeft een belangrijke instelling aan. Zorg ervoor dat u de instelling
bevestigt in "Initial Setup" (STEP 3).
Sv Denna ikon anger viktiga inställningar. Se till att du bekräftar inställningen på "Initial
Setup" (STEP 3).
Fi Tämä kuvake tarkoittaa tärkeää asetusta. Varmista, että vahvistat asetuksen kohdassa
”Initial Setup” (STEP 3).
Info

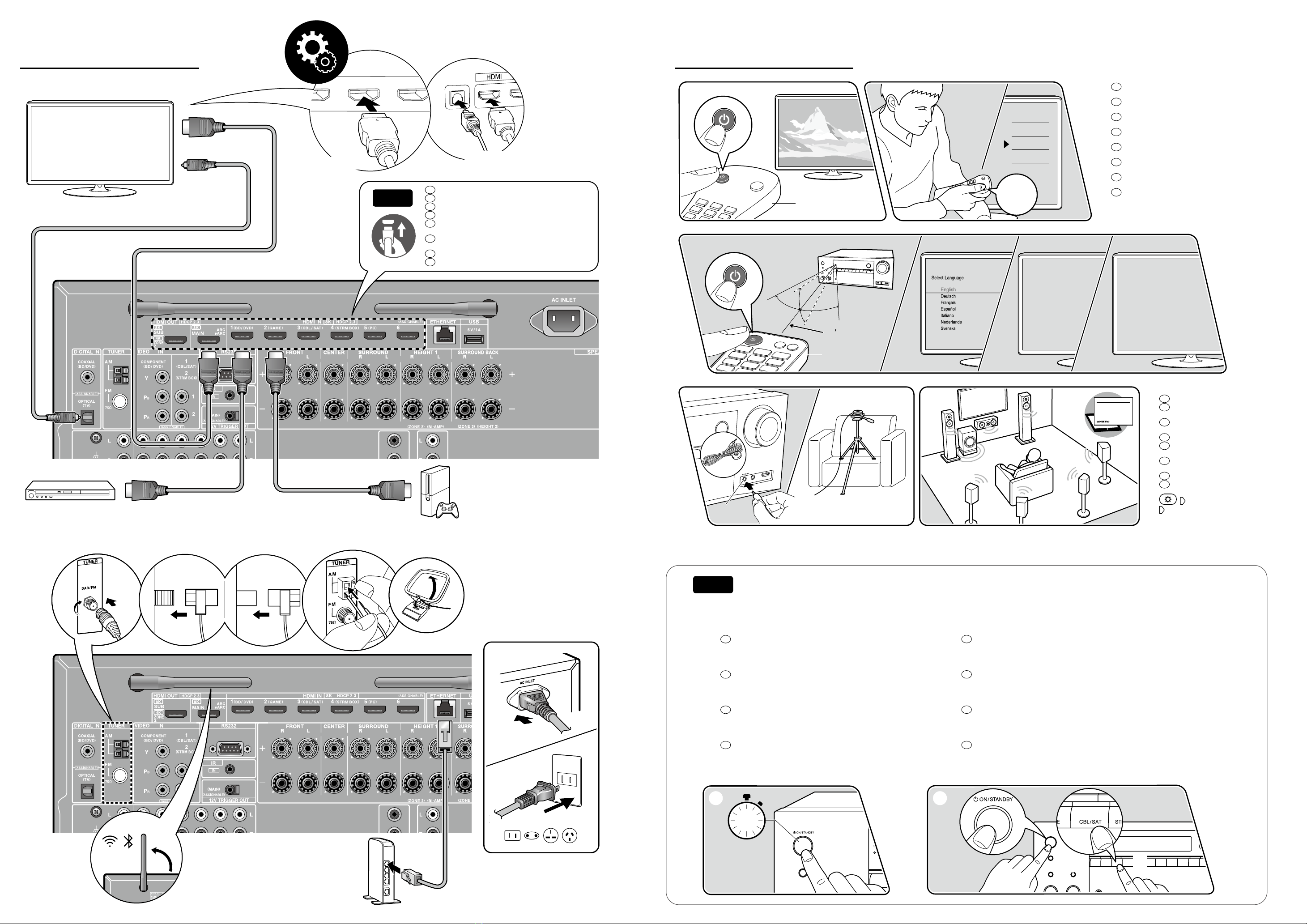

BD/DVD
GAME
Info
DIGITAL
OPTICAL
OUT
IN(ARC)
Non-ARC TV
ARC TV
TV
Inputs
TV
HDMI 1
HDMI 2
HDMI 3
TV
INPUT
TV ’ s REMOTE
Initial Setup
Initial Setup
1st Step : Speaker Setup
2nd Step : Multi Zone Sound Check
3rd Step : ARC Setup
4th Step : Dirac Live
Initial Setup
Network Connection
16 (5 m)
30°
30°
20°
20°
This Unit ’ s
REMOTE
SETUP
MIC
MANUAL
AB
FM-bFM-a
Restart Initialize
5"
1
2
Clear
Ethernet
cable
En
Be sure to insert the HDMI cable all the way in.
Fr Assurez-vous d’avoir inséré le câble HDMI à fond.
Es Asegúrese de insertar el cable HDMI del todo.
It Accertarsi di inserire a fondo il cavo HDMI.
De Achten Sie darauf, das HDMI-Kabel vollständig
einzustecken.
Nl Controleer of de HDMI-kabel volledig naar binnen
gestoken wordt.
Sv Se till att HDMI-kabeln är ordentligt intryckt.
Fi Muista työntää HDMI-kaapeli pohjaan saakka.
En
Switch the input on the TV to that assigned to
the unit.
Fr Réglez l’entrée du téléviseur sur celle assignée à
l’appareil.
Es Cambie la entrada en la TV a aquella asignada a
la unidad.
It Spostare l’ingresso sul televisore a quello
assegnato all’unità.
De Schalten Sie den Eingang des Fernsehers auf
denjenigen, der mit dem Gerät belegt ist.
Nl Schakel de ingang op de TV naar die is
toegewezen aan de unit.
Sv Växla ingångskällan på TV:n till den som har
tilldelats enheten.
Fi Kytke television tuloksi laitteelle määritetty valinta.
En
To redo the initial setup
Fr Pour refaire la configuration
initiale
Es Para rehacer la configuración
inicial
It Per ripetere l'Initial Setup
De Erneutes Vornehmen der ersten
Einrichtung (Initial Setup)
Nl Opnieuw uitvoeren van Initial
Setup
Sv Att göra om Initial Setup
Fi Suorita Initial Setup uudelleen
STEP 3 STEP 2
"7. Miscellaneous"
"4. Initial Setup"
FM-a:North American models
FM-b:Australian and Asian models
DAB European models AM North American,
Australian and Asian models
FM
Digital
optical
cable
HDMI cable
Finish
Info
Troubleshooting
Dépannage / Solución de problemas / Risoluzione dei problemi / Fehlerbehebung / Problemen oplossen / Felsökning / Vianetsintä
1 2
En
Try restarting the unit. Switch this unit to standby, then do 1.
If the problem is not fixed, try the following:
• Unplugging the power cord and HDMI cables then replugging them in again
• Initializing the settings (do 2 while this unit is ON)
• Updating the firmware
Fr Essayez de redémarrer l’appareil. Passez l’appareil en veille, puis effectuez 1.
Si le problème n’est pas résolu, essayez les choses suivantes :
• Débrancher le cordon d’alimentation et les câbles HDMI puis les rebrancher
• Initialiser les réglages (effectuer 2pendant que cet appareil est sur ON)
• Mettre à jour le micrologiciel
Es Pruebe a reiniciar la unidad. Ponga esta unidad en espera y luego haga 1.
Si el problema no se soluciona, intente lo siguiente:
• Desenchufar el cable de alimentación y los cables HDMI y luego volver a enchufarlos
• Inicializar los ajustes (haga 2mientras esta unidad está ON)
• Actualizar el firmware
It Provare a riavviare l’unità. Mettere l’unità in standby, quindi eseguire 1.
Se il problema non viene risolto, provare quanto segue:
• Scollegare il cavo di alimentazione elettrica ed i cavi HDMI e quindi ricollegarli
• Inizializzare le impostazioni (eseguire 2mentre l’unità è accesa)
• Aggiornare il firmware
De Starten Sie das Gerät neu. Schalten Sie dieses Gerät in den Standby und führen Sie dann 1aus.
Wenn das Problem nicht behoben wird, versuchen Sie Folgendes:
• Netzkabel und HDMI-Kabel abstecken und erneut einstecken
• Einstellungen initialisieren (führen Sie 2bei eingeschaltetem Gerät aus)
• Firmware aktualisieren
Nl Probeer het toestel te herstarten. Schakel dit toestel op stand-by en voer vervolgens 1uit.
Als het probleem niet verholpen is, probeer dan het volgende:
• Trek het netsnoer en de HDMI-kabels los en steek ze vervolgens weer naar binnen
• Verricht een initialisatie van de instellingen (voer 2uit terwijl dit toestel op ON staat)
• Verricht een update van de firmware
Sv Försök att starta om enheten. Sätt apparaten i standby-läge, utför sedan 1.
Prova följande om problemet kvarstår:
• Koppla ur strömsladden och HDMI-kablarna och sätt sedan tillbaka dem igen
• Initiera inställningarna (utför 2när apparaten är PÅ)
• Uppdatering av firmware
Fi Yritä käynnistää laite uudelleen. Kytke tämä laite valmiustilaan ja sitten suorita 1.
Jos ongelma ei korjaannu, kokeile seuraavaa:
• Virtajohdon ja HDMI-kaapelien irti kytkeminen ja sitten niiden takaisinkytkentä
• Asetusten alustaminen (suorita 2, kun tämä laite on PÄÄLLÄ)
• Laiteohjelmiston päivitys
