Oriental motor CC EMP5 Series User manual

ドライバ・コントローラ接続用ケーブル
(EMPシリーズ 対 応 )
CC□□EMP5
お買い上げいただきありがとうございます。
この取扱説明書には、製品の取り扱いかたを示しています。
●取扱説明書をよくお読みになり、製品を安全 にお使いください。
●
お読みになったあとは、いつでも見られるところに必ず保管してください。
製品の取り扱いは、適 切 な資 格を 有 する人が 行なってください。
この製品は、一般的な産業機器の機器組み込み用として設計されていま
す。その他の用途には使用しないでください。
この警告を無視した結果生じた損害の補償については、当社は一切その
責任を負いませんので、あらかじめご 了承ください。
取扱説明書は、製品の改良や仕様変更および取扱説明書の改善のため
に、予告なしに変更することがあります。
取扱説明書には正確な情報を記載するよう努めていますが、万一ご不審
な点や誤り、記載もれなどにお気づきの点がありましたら、最寄りのお
客様ご相談センターまでご連絡ください。
、、および は、日本その他の国で登録されたオリ
エンタルモーター株式会社の商標です。
© Copyright ORIENTAL MOTOR CO., LTD. 2006
HP-19033-4
取扱説明書
使用説明書
この製品はストアードプログラム型コントローラ EMPシリーズと RK シリ
ーズ のドライバをワンタッチで接続できるケーブルです。
ドライバ・センサケーブルがお手元に届きましたら、品名が 正しいか、確
認 してくださ い。
製品の確認
コネクタ信号配列
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
-
-
-
コントローラ側
ピン番号
センサ 側
リード 線名
1
2
3
4
-
17
19
-
-
-
-
-
-
-
-
-
-
18,20
-
-
-
-
-
-
5,7,9,
-
6
8
10
-
-
-
-
-
-
-
+LS
- LS
HOME
SLIT
DC OUT
GND
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
ドライバ 側
ピン番号
OPERATING MANUAL
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
GND
-C.OFF
-C/S
-M.B.FREE
ドライバ制御側
リード 線名
品 名 長さ [m] 適用ドライバ
CC01EMP5
CC02EMP5
1
2
RK シリーズ
重要
●コントローラの 12 /24Vがサービス出力されていますので、DCOUT には外
部電源を入力しないでください。コントローラの内部回路が破損する原因
になります。
●ケーブルは加工・改造しないでください。コントローラ、ドライバ、センサ の
破損、誤動作の原因になります。
●ケーブルを廃棄するときは、できるだけ分解し、産業廃棄物として処理して
ください。
■有害物質
RoHS(EU指令2002/95/EC27Jan.2003)適合

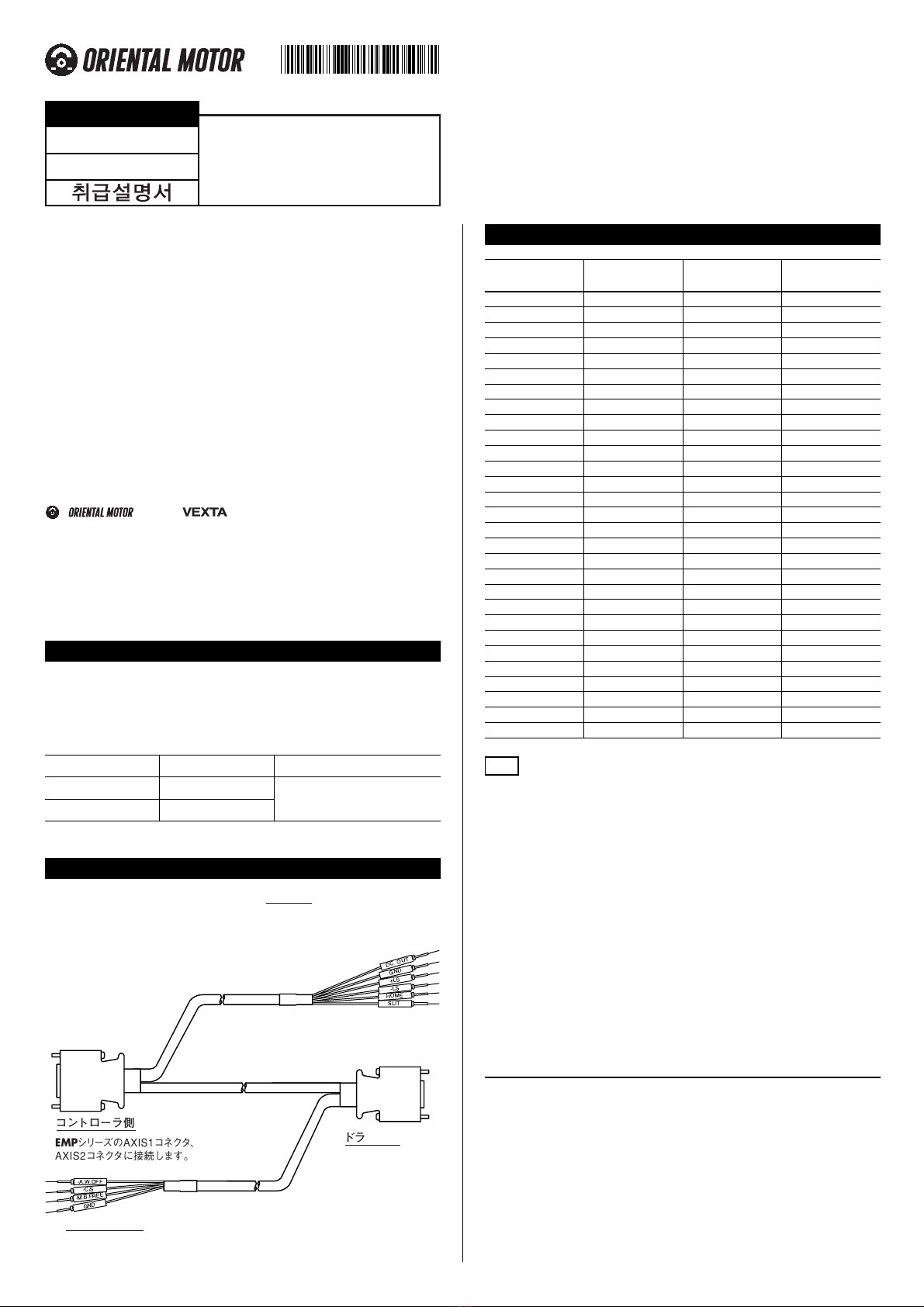

各部の機能
DC OUT
SLIT
GND
+LS
-LS
HOME
-A.W.OFF
GND
-M.B.FREE
-C/S
コントローラ側
EMPシリーズのAXIS1コネクタ、
AXIS2コネクタに接続します。
ドライバ 側
RKシリーズのCN1に
接続します。
ドライバ制御側
上位コントローラに 接続します。
詳しくはRKシリーズの取扱説明書をご覧ください。
センサ側
リミットセンサ、原点センサ等に接続
します。
詳しくはEMPシリーズの取扱説明書を
ご覧ください。
オリエンタルモーター株式会社
http://www.orientalmotor.co.jp/
●製 品 につ いて のご質 問 、ご相談はお客様ご相談センターへお問い合わせください 。
フリーコール（無料）です。携帯電話・PHSからもご 利用が 可能です。
受付時間 平日 9:00〜18:30
土曜日 9:00〜17:30
東 京 TEL [phone] FAX [phone]
名古屋 TEL [phone] FAX [phone]
大 阪 TEL [phone] FAX [phone]
この取扱説明書は再生紙を使用しています。

HP-19033-4
Connector pin assignments
Checking the product
OPERATING MANUAL
Thank you for purchasing an Oriental Motor product.
This Operating Manual describes product handling procedures.
● Please read it thoroughly to ensure safe operation.
● Always keep the manual where it is readily available.
Only qualified personnel should work with the product.
The product described in this manual has been designed and manu-
factured for use in general industrial machinery, and must not be
used for any other purpose. Oriental Motor Co., Ltd. is not respon-
sible for any damage caused through failure to observe this warning.
This Operating Manual is subject to change without prior notice for
the purpose of product improvement or changes in specifications, or
to improve its general content.
While we make every effort to offer accurate information in the man-
ual, we welcome your input.
Should you find unclear descriptions, errors or omissions, please
contact the nearest office.
, and are trademarks of Oriental Motor Co.,
Ltd., and are registered in Japan and other countries.
© Copyright ORIENTAL MOTOR CO., LTD. 2006
This cable permits one-touch connection of the EMP series stored pro-
gramming controller with an RK series driver.
Verify that the model number of the driver-sensor cable product you’ve
received is the correct one.
Model Lenght Applicable driver mode
CC01EMP5
CC02EMP5
1m(3.3ft.)
2m(6.6ft.)
RK series
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
-
-
-
Controller side
Pin no. Sensor side
1
2
3
4
-
17
19
-
-
-
-
-
-
-
-
-
-
18,20
-
-
-
-
-
-
5,7,9,
-
6
8
10
-
-
-
-
-
-
-
+LS
- LS
HOME
SLIT
DC OUT
GND
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Driver side
Pin no.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
GND
-C.OFF
-C/S
-M.B.FREE
Control
for driver side
Cable for connection between
driver and controller
( Conforms to EMP series )
CC EMP5
■Hazardous substances
RoHS (Directive 2002/95/EC 27Jan.2003) compliant
●
DC OUT is used to output the controller’s 12/24 V, so do not input any
external power supply to DC OUT. Doing so may damage the internal
circuit of the controller.
●
Do not rework or modify the cable. Doing so may result in damage or
malfunction of the controller, driver, and sensor.
●
To dispose of the cable, disassemble it into parts and components as
much as possible and dispose of individual parts/components as
industrial waste.
Note
● Please contact your nearest ORIENTAL MOTOR office for further information.
ORIENTAL MOTOR U.S.A. CORP.
Technical Support Line Tel:[phone]
Available from 7:30 AM to 5:00 PM, P.S.T.
E-mail : [e-mail]
www.orientalmotor.com
ORIENTAL MOTOR (EUROPA) GmbH
Headquarters and Düsseldorf Office
Tel:[phone] Fax:[phone]
Munich Office
Tel:[phone] Fax:[phone]
Hamburg Office
Tel:[phone] Fax:[phone]
ORIENTAL MOTOR (UK) LTD.
Tel:[phone] Fax:[phone]
ORIENTAL MOTOR (FRANCE) SARL
Tel:[phone] Fax:[phone]
ORIENTAL MOTOR ITALIA s.r.l.
Tel:[phone] Fax:[phone]
Printed on Recycled Paper
TAIWAN ORIENTAL MOTOR CO., LTD.
Tel:[phone] Fax:[phone]
SINGAPORE ORIENTAL MOTOR PTE. LTD.
Tel:[phone] Fax:[phone]
ORIENTAL MOTOR (MALAYSIA) SDN. BHD.
Tel:[phone] Fax:[phone]
INA ORIENTAL MOTOR CO., LTD.
KOREA
Tel:[phone]~3 Fax:[phone]
ORIENTAL MOTOR CO., LTD.
Headquarters Tokyo, Japan
Tel:[phone] Fax:[phone]
Functions of parts
DC OUT
SLIT
GND
+LS
-LS
HOME
-A.W.OFF
GND
-M.B.FREE
-C/S
Driver side
Connect to CN1
on your RK driver.
Control for driver side
Connect to a host controller.
For details, refer to the operating
manual for your RK driver.
Sensor side
Connect to a limit sensor, home
sensor, etc. For details, refer to the
operating manual
for your EMP controller.
Controller side
Connect to the AXIS1 or AXIS2
connector on your EMP controller.

HP-19033-4
