ORMA Leader 40 User manual

Via Giardino 10/A - 40026 Giardino di Imola (Bo) - Italia
tel. [phone] - fax. [phone]
E-mail: [email protected]
Modello
Matricola _________________________
Anno di costruzione __________________
Leggere il presente manuale prima dell’uso della macchina.
Il contatto con componenti in rotazione può provocare incidenti.
Non avvicinarsi alla macchina fino a quando tutti i componenti non si sono arrestati.
Eventuali componenti danneggiati o mancanti devono essere sostituiti correttamente prima dell’uso con
ricambi originali.
Illuminare la zona di lavoro durante le fasi di installazione e di utilizzo notturno o in caso di scarsa visibilità.
A fine stagione conservare al riparo da agenti atmosferici.
Ingrassare dopo alcuni interventi e dopo lunga inattività.
Read this operator’s manual before using the machine.
Contact with rotating parts could be cause injury.
Keep clear of the machineuntil alla parts have stopped moving.
Damaged or missing parts must be relaced with original spare parts, correctly installed before using.
When used at night or in poor visibility, illuminate the area during installation.
Store when not in use.
Grease periodically and after standstill periods.
Vor der eigentlichen Arbeit bitte dieses Handbuch durchlesen.
Es besteht Unfallrisko im Fall einer Beruhrung.
Den Maschinenbereich betreten nicht erst nach Auslaufen der Drehteile.
Etwaige beschadigte oder fehlende Komponenten unbedingt durch Originalteile ersetzen.
Den Arbeitsbereich, Nachteinsatz bzw. Schlechter Sicht richtig ausleuchten.
Nach Saisonende vor Witterungseinflussen geschutz lagern.
Nach mehrmaligen Ansprechen und nach einer langeren Ruheperiode schmieren.
Il est nécessaire lire les instructions pour l'usage avant de mettre en train l'arroseur.
Le contact avec pieces en mouvement peut provoquer accidents.
Ne pas s’approcher à la machine tant que les éléments en rotation ne sont pas totalement immobiles.
Les composants abimés ou manquants devront être remplacés/installés correctement avant l'utilisation.
Eclairer la zone lors des phases d'installation e d'utilisation nocturne ou en cas de visibilité réduite.
En fin de saison conserver à l'abri des agressions atmosphériques.
Graisser aprés quelques interventions et après longue période d'inactivité.

Via Giardino 10/A - 40026 Giardino di Imola (Bo) - Italia
tel. [phone] - fax. [phone]
E-mail: [email protected]
ISTRUZIONI PER L’USO USE INSTRUCTIONS
BEDIENUNGSANLEITUNGEN INSTRUCTIONS POUR L'USAGE

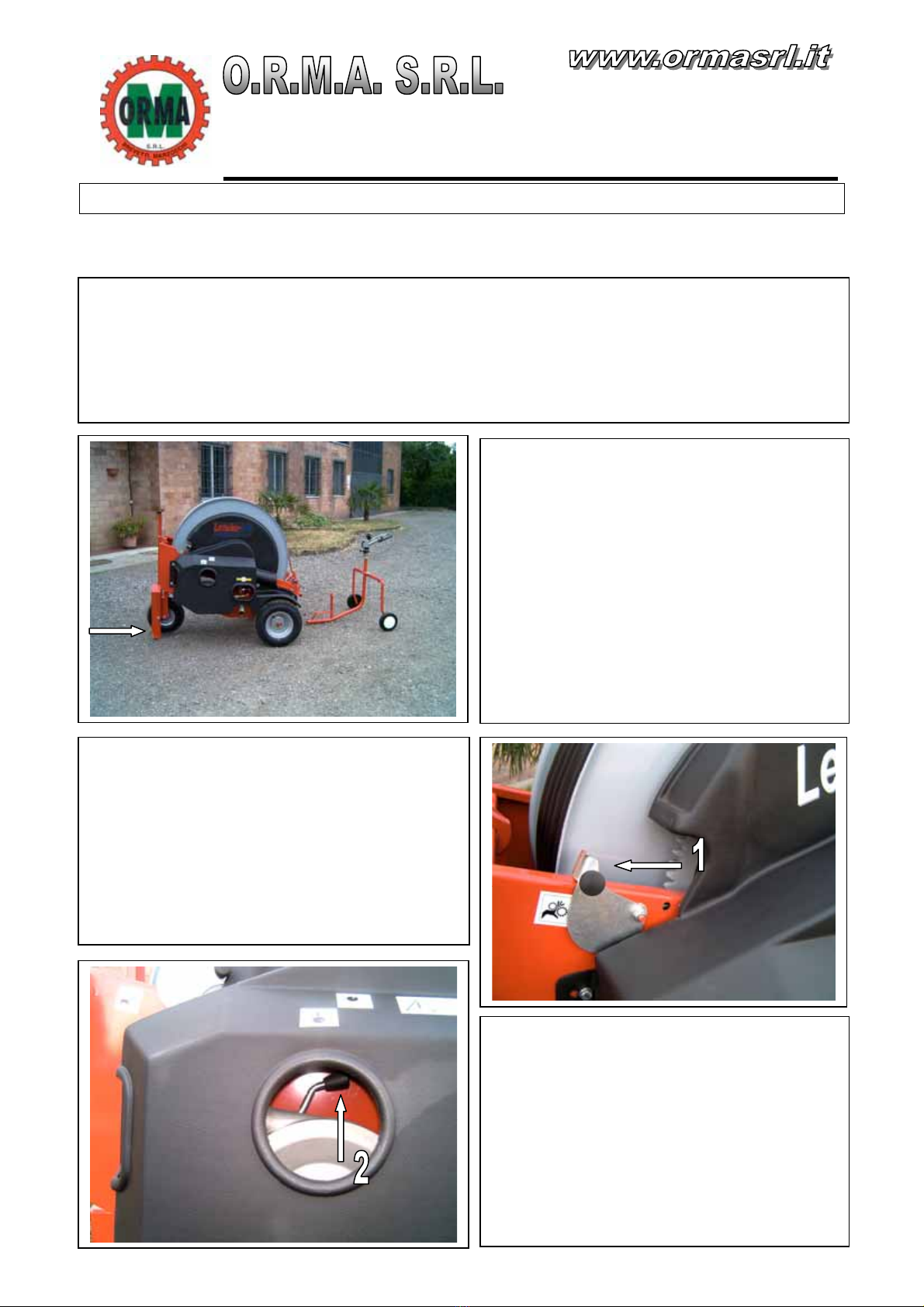

1. Posizionare la macchine nella posizione
desiderata frontalmente l'area che si vuole
irrigare. Assicurarsi che le staffe di ancoraggio del
telaio siano piantate fermamente al terreno.
Push the machine to the desired location. Position
the sprinkler trolley facing the direction that will be
irrigated. Secure in position planting lugs firmly
into the ground.
Das Gerät an Anfang der zu beregnenden Fäche
abstellen. Beachten Sie, daß die Stütze am
Boden befestigt sind.
L'arroseur doit être placé en face à la surface qui
doit être arrosé. S'assurer que les brides soivent
bien planté dans le terrain.
Rimuovere l'arpione (1). Posizionare la leva (2) della
scatola ingranaggi nella posizione indicata con "O".
Disengage brake lever (1) and put the gearbox lever
(2) in "O" position.
Den Fanghaken (1) entfernen und den
Reduktorhebel (2) im Leerlauf Stellung "O" stellen.
Déplacer le cliquet (1) et positionner le levier du
carter d'engrenages (2) sur le poin indiqué par "O".
L'irrigatore è fornito di manico per il traino manuale. Bloccare il manico con viti e pomoli in dotazione.
The irrigator has the handle to manual transport. Stop the handel with the screws and knobs together the
irrigator.
Der Beregnungswagen wird mit einen Henkel für die Hand-beförderung geliefert. Den Henkel in
Transportstellung zu blockieren.
Le Leader est livré avec un manche pour la traction manuelle. Par le boulon fileté, bloquer le manche en
position de traction.
ATTENZIONE: La mancata messa a folle del
motore prima dello svolgimento del tubo provoca
danni allo stesso.
ATTENTION: If you do not put in neutral position
the gearbox before unwinding the hose, you may
cause damages to the gearbox.
ACHTUNG: Der Reduktor wird beschadigt, im
Leerlauf Stellung nicht zuerst Schaluch entrollen
wird.
ATTENTION. Si on ne met pas au point mort le
reducteur, avant le déroulement, on endommage
le reducteur .

Via Giardino 10/A - 40026 Giardino di Imola (Bo) - Italia
tel. [phone] - fax. [phone]
E-mail: [email protected]

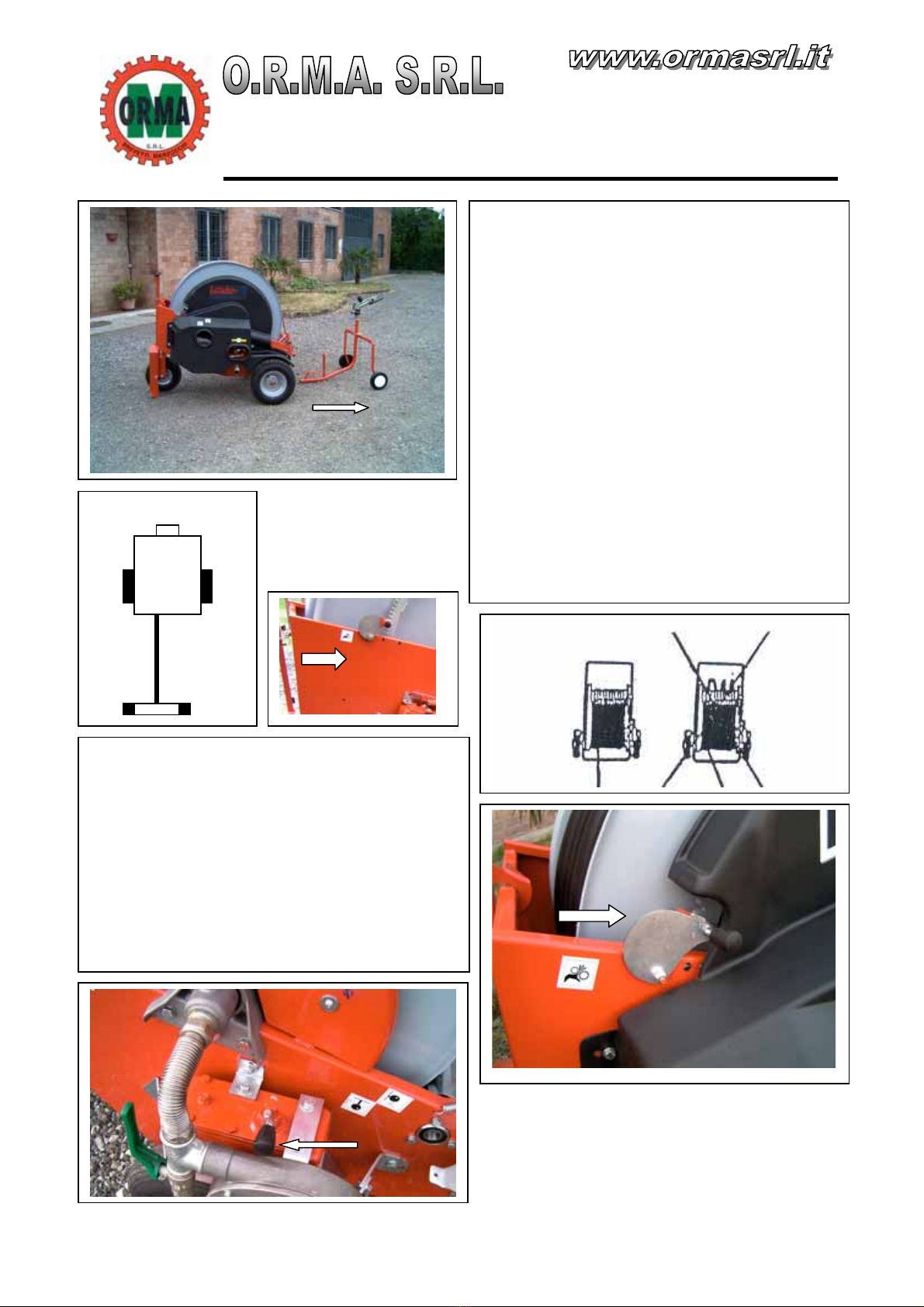

3. Stendere il tubo in polietilene perpendicolar-
mente alla macchina procedendo a bassa velocità.
Utilizzare la catena di traino del carrello. Lasciare
almeno una spira di tubo completa avvolta sulla
macchina.
Il tubo steso deve essere retto alla macchina e
quello rimasto avvolto ben teso ed allineato.
Pull out slowly the hose perpendicular the machine.
Leave always a few wraps on the drum. Hose
spread into the ground must be straight and the
hose on the drum orderly wrapped.
Den Regnerschlitten soweit nötig abrollen und auf
der zu beregnenden Fläche ablegen. Den Schlauch
nur soweit abrollen, das sich noch eine vollständige
Schlauchumwicklung auf der Schlauchtrommel
befindet.
Der Schlauch recht als das Bild sein müß,
Dérouler le tuyau à baisse vitesse. Le tuyau
déroulé doît être perpendiculaire à la machine et le
tuyau qui reste enroulé sur le Leader, doît être bien
aligné et tendu.
4. Ricollocare l'arpione nella posizione iniziale.
Reinserire il meccanismo di rientro muovendo la leva
della scatola ingranaggi nella posizione "I".
Replace the brake lever in the original position.
Replace the mechanism of return, moving the leve
r
of the gearbox on the "I" position.
Den Fanghaken wieder im Anfangsposition stellen
und den Reduktor durch den Hebel in die
Fahrtstellung "I" setzen .
Réplacer le cliquet dans la position initiale. Replace
r
le mécanisme de retour en deplacant le levier du
carter d'engrenages sur le point "I".
90° 90°

Via Giardino 10/A - 40026 Giardino di Imola (Bo) - Italia
tel. [phone] - fax. [phone]
E-mail: [email protected]
IMPORTANTE: LA PRESSIONE D'ESERCIZIO DELLA MACCHINA DEVE ESSERE
OBBLIGATORIAMENTE COMPRESA TRA min. 3 - max 6 atm. PRESSIONI SUPERIORI
CAUSANO DANNI IRREPARABILI ALLA MACCHINA.
IMPORTANT: WATER PRESSURE ON THE MACHINE MUST BE IN min. 3 - max. 6 atm.
INCLUDED. HIGHER PRESSURE DAMAGE IRREMEDIABELY THE MACHINE.
ACHTUNG: WASSERDRÜCK IM BEREGNUNGSWAGEN MÜß OBLIGATORISCH
min. 3 - max. 6 atm. HÖHER DRÜCK MACHT UNERSETZLICH TURBINESCHADEN.
ATTENTION: LA PRESSION DE L'EAU DOIT ETRE COMPRIS ENTRE min. 3 - max. 6
atm. PRESSION SUPERIEURE PEUT ENDOMMAGER LA MACHINE.
7. L'irrigatore comincerà a lanciare un getto d'acqua che può
essere regolato variando il foro del boccaglio. Inoltre le viti di
regolazione offrono la possibilità di regolare l'angolazione
dell'irrigatore.
The sprinkler will start to lauch a jet of water that can be
adjusted with the hole of the nozzle. Moreover the regulation
screws let you regulate the irrigation angle.
Der Regner wird ein Wasserstrahl spritzen, der je mach dem
Ausmaß de Duse regulierbar ist. Die Schrauben erlauben eine
Sektor- oder Kreisberegnung.
Le jet d'arrosage peut être réglé par la variation du trou de la
buse. En autre par les vis de régulation on peut régler l'angle
d'irrigation.
5.
A
prire la valvola d'arresto tirando verso l'esterno
il volantino rosso e conseguentemente il perno
portante della valvola stessa. Provvedere al blocco
del volantino in questa posizione mediante l'utilizzo
della vite arresto. ATTENZIONE: eseguire questa
operazione in mancanza di pressione interna
dell'acqua per evitare danni al meccanismo d'arresto.
Open the stopping valve, pulling the little red wheel
and consequently the pivot of the valve. Stop the
wheel in this position using the stopping screw.
A
TTENTION: during this operation there must be no
water to avoid damages to the stopping device.
Arretieren Sie den Betätigungsbügel durch
Einhängen des Dornes am Wasserstopventil. Das
Ventil ist jetzt, bis zur Auslösung durch den
Regnerschlitten, geöffnet.
Ouvrir la vanne d'ârret en tirand à l'extérieur le petit
volant rouge et, par conséquence, le pivot portant de
la vanne même. Bloquer la vanne en cette positione
avec la vis d'ârret. ATTENTION: pendant cette
operation il ne doit pas être eau en pression pour ne
pas endommager la vanne d'arrêt.
6. Collegare il tubo flessibile di mandata acqua
all'entrata della macchina. Inizio irrigazione.
A
ttach the flexible water-supply pipe to the inle
t
j
oiner of the machine. Starting irrigation.
Verbinden Sie nun die vorhandene
Wasserversorgung mit der Anlage. De
r
Beregnungsvorgang beginnt.
Joindre le tuyau flexible pour l'envoi de l'eau à
l'entrée de la machine. Debut de l'arrosage.

Via Giardino 10/A - 40026 Giardino di Imola (Bo) - Italia
tel. [phone] - fax. [phone]
E-mail: [email protected]
MANUTENZIONE / MAINTENANCE / WARTUNG / ENTRETIEN
9. Durante l'irrigazione il Leader 40
riavvolgecompletamente il tubo. Il contatto
con il carrello portairrigatore provoca la fine
dell'irrigazione.
ATTENZIONE: la macchina termina
l'irrigazione ma non arresta la pompa!
Once the speed is set, the Leader 40 will
automatically roll the hose on the drum and
will shut off at the end of the run utilizing the
shuf off valve.
Der Beregnungsvorgang beginnt und der
Regnerschlitten fährt langsam in Richtung
Regnerwagen. Am Ende der Beregnung
wird ein Fuhler in Betrieb gesetzt, der durch
den Absperrschieber das Wasserstrom
absperrt und die Beregnung beendet.
Pendant l'arrosage le Leader 40 enroule le
tuyau.
Quand le chariot arrive à fin de course,
presse sur le toucheau, qui ferme la vanne et
bloque le passage d'eau.
8. Durante l'irrigazione è possibile regolare l'intensità
di pioggia utilizzando la valvola posta sulla turbina.
Chiudendo la valvola la velocità di riavvolgimento del
tubo aumenta. Aprendo la valvola la velocità diminuisce.
Adjust speed of cart retraction by turning the ball valve
at the turbine . Turning the valve fully closed will
increase retraction speed. Opening the valve will slow
the retraction rate.
Die Geschwindigkeit des Regners kann stufenlos
eingestellt werden. Hierzu befinden sich an den Wasser-
Turbine ein Ventil zu drehen.
Langsmaner = intensive Beregnung
Schneller = weniger Beregnung.
La vitesse d'enroulement peut être changée par la
vanne by-pass située sur la turbine. Quand on ferme la
vanne la vitesse de enroulement augmente, si on ouvre
la vanne la vitesse diminue.
Mantenere ingrassato l'ingranaggio della bobina.
Ingrassare periodicamente gli ingranaggi al fianco alla turbina.
Non rimuovere la protezione sopra al motore.
Controllare il livello dell’olio del variatore.
Maintain thin layer on drum gear and on gears near the turbine drive.
Drain turbine prior to freezing weather.
Die mechanische Teilen schmieren, wenn die Maschinen unbeweglich ist.
Vor Beginn der Frostperiode sind wasserführende Teile vollständig zu entleeren.
Engraisser les parties mécaniques en mouvement. Il faut effectuer toutes le operations de entretien quan
la machine ne marche
p
as.
