„OV-DMC 3“ Allgemeine Angaben
DE
1. Allgemeine Angaben
Die Originalbetriebsanleitung ist in deutscher
Sprache verfasst.
Die Betriebsanleitungen anderer Sprachen
wurden aus dem Deutschen übersetzt.
1.1 Gültigkeit der Anleitung
Diese Anleitung gilt für das „OV-DMC3“ Mess-
system.
1.2 Typenschild
DieAngabenzumProduktbendensichauf
der Vorderseite des „OV-DMC 3“ Sensors.
Hersteller Oventrop Oventrop
Seriennummer A001 (Beispiel)
Kennzeichnung „OV-DMC3“
max. Differenzdruck 250kPa
max. Arbeitstemp. 120°C
Schutzklasse IP64
1.3 Lieferumfang
Prüfen Sie Ihre Lieferung auf Transportschäden
und Vollständigkeit.
1
6
2
7 8 9 1110 13
12
3 4 5
Abb. 1: Lieferumfang
(1) 2 Messadapter für
Differenzdruckmessung.
(2) 2 Messschläuche mit Schnellkupplun-
gen (Kennzeichnung rot und blau).
(3) 2 Messnippel zum Austausch.
(4) 2 Messnadeln, Messtechnik „eco“.
(5) Netzteil mit Kabel (unter dem „OV-
DMC 3“).
(6) Dokumentenlasche, Betriebsanleitung.
(7) „OV-DMC 3“ Sensor.
(8) Inbusschlüssel 3 mm.
(9) 2 Entleerungs- und Füllwerkzeuge,
Messtechnik „eco“.
(10) 2 Messnadeln, Messtechnik „classic“.
(11) 2 Messadapter mit Anschlussgewinde
G ¾.
(12) Inbusschlüssel 4mm.
(13) 2 PT1000 Temperaturfühler.
1.4 Kontakt
Kontaktadresse
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
59939 Olsberg
DEUTSCHLAND
Technischer Kundendienst
Telefon: [phone]
1.5 Urheber- und Schutzrechte
Diese Anleitung ist urheberrechtlich geschützt.
Sie ist ausschließlich für die mit dem Produkt
beschäftigten Personen bestimmt.
1.6 Konformitätserklärung
Hiermit erklärt die Oventrop GmbH & Co. KG,
dass dieses Produkt in Übereinstimmung mit
den grundlegenden Anforderungen und den
einschlägigen Bestimmungen der betreffenden
EU-Richtlinien hergestellt wurde.
Die Konformitätserklärung kann beim Hersteller
angefordert werden.

6106927880-V02.03.2019
Sicherheitsbezogene Informationen „OV-DMC 3“
1.7 Hinweise zur Anleitung
1.7.1 Verwendete Symbole
Kennzeichnet wichtige Informationen
und weiterführende Erläuterungen.
fHandlungsaufforderung
• Aufzählung
1.
2.
Feste Reihenfolge. Handlungsschritte
1 bis X.
ZErgebnis der Handlung.
2. Sicherheitsbezogene
Informationen
2.1 Normative Vorgaben
Beachten Sie die am Installationsort geltenden
rechtlichen Rahmenbedingungen.
Es gelten die aktuell gültigen Normen, Regeln
und Richtlinien.
2.2 Bestimmungsgemäße
Verwendung
Die Betriebssicherheit ist nur bei bestimmungs-
gemäßer Verwendung des Produktes gewähr-
leistet.
Das „OV-DMC 3“ Messsystem ist für die
hydraulische Einregulierung von Heizungs- und
Kühlanlagen konzipiert.
Das System ist zur Verwendung in Zentralhei-
zungs- und Kühlanlagen mit geschlossenem
Kreisläufen geeignet.
Das System ist ausschließlich unter Verwen-
dung der in den Technischen Daten angegebe-
nen Medien im angegebenen Temperaturbe-
reich einsetzbar (siehe 3.3 auf Seite 9).
Mit der beiliegenden Messtechnik können alle
gängigen Oventrop Regulierventile gemessen
werden.
Jede darüber hinausgehende und/oder ander-
sartige Verwendung gilt als nicht bestimmungs-
gemäß.
Zur bestimmungsgemäßen Verwendung zählt
auch die korrekte Einhaltung dieser Anleitung.
Ansprüche jeglicher Art gegen den Hersteller
und/oder seine Bevollmächtigten wegen Schä-
den aus nicht bestimmungsgemäßer Verwen-
dung können nicht anerkannt werden.
2.3 Änderungen am Produkt
Änderungen am Produkt sind untersagt. Bei
Änderungen am Produkt erlischt die Pro-
duktgarantie. Für Schäden und Betriebsstö-
rungen, die sich aus Änderungen am Produkt
ergeben, haftet der Hersteller nicht.
2.4 Warnhinweise
Jeder Warnhinweis enthält folgende Elemente:
Warnsymbol
SIGNALWORT
Art und Quelle der Gefahr!
Mögliche Folgen, wenn die Gefahr
eintritt bzw. der Warnhinweis ignoriert
wird.
fMöglichkeiten zur Vermeidung
der Gefahr.
DieSignalwortedenierendieSchwereder
Gefahr, die von einer Situation ausgeht.
WARNUNG
Kennzeichnet eine mögliche Gefahr mit
mittlerem Risiko. Wenn die Situation
nicht vermieden wird, sind möglicher-
weise Tod oder schwere Körperverlet-
zung die Folge.
VORSICHT
Kennzeichnet eine mögliche Gefahr mit
geringerem Risiko. Wenn die Situati-
on nicht vermieden wird, sind leichte
und reversible Körperverletzungen die
Folge.
ACHTUNG
Kennzeichnet eine Situation, die
möglicherweise Sachschäden zur
Folge haben kann, wenn sie nicht
vermieden wird.

106927880-V02.03.2019 7
„OV-DMC 3“ Sicherheitsbezogene Informationen
DE
2.5 Sicherheitshinweise
Wir haben dieses Produkt gemäß aktueller
Sicherheitsanforderungen entwickelt.
Beachten Sie folgende Hinweise zum sicheren
Gebrauch.
2.5.1 Gefahr durch unzureichende
Personalqualikation
Beachten Sie Hinweise auf Arbeiten,
die nur vom Hersteller durchgeführt
werden dürften.
fAlle Personen, die mit diesem Gerät arbei-
ten, müssen diese Anleitung und alle mit-
geltenden Anleitungen (z. B. Anleitung des
Zubehörs) gelesen haben und anwenden.
fHaltenSieunqualiziertePersonenund
insbesondere Kinder vom Einsatzort dieses
Produktes fern.
fArbeiten dürfen nur dafür ausreichend qua-
lizierteFachhandwerkerausführen.
Sanitär-, Heizungs- und Klimatechnik-
Fachhandwerker
Der Sanitär-, Heizungs- und Klimatech-
nik-Fachhandwerker ist aufgrund seiner
fachlichen Ausbildung und Erfahrungen sowie
Kenntnisse der einschlägigen Normen in der
Lage, Arbeiten an Heizungs- und Trinkwas-
seranlagen auszuführen. Er muss mögliche
Gefahren selbstständig erkennen können.
2.5.2 Verbrennungsgefahr an heißen
Armaturen und Oberächen
fTragen Sie geeignete Schutzkleidung, um
ungeschützten Kontakt mit heißen Armatu-
ren und Anlagenteilen zu vermeiden.
2.5.3 Verbrühungsgefahr durch heiße
Medien!
Wenn die Anlage in Betrieb war besteht Verbrü-
hungsgefahr durch ungewolltes Austreten von
Heißwasser oder Wasserdampf.
fLassen Sie die Anlage abkühlen.
fHalten Sie im laufenden Betrieb die zulässi-
gen Betriebsdrücke ein.
fTragen Sie geeignete Schutzkleidung.
fHalten Sie Kinder und unkundige Personen
fern.
fVerwenden Sie geeignetes Werkzeug
2.5.4 Gefahren durch elektrischen
Strom!
Beim Laden des Produktes in nassen oder
feuchten Umgebungen können Stromschläge
durch Kriechströme verursacht werden.
fVerwenden Sie das Netzteil nur in trocke-
nen Innenräumen.
2.5.5 Verletzungsgefahr durch
Beschädigung der Akkus
Durch mechanische Beschädigungen von
AkkuskönnengasförmigeoderüssigeStoffe
austreten. Diese können stark reizend, brenn-
bar oder giftig sein.
Ein elektrischer Fehler, z.B. ein Kurzschluss ,
kann zur Überhitzung und zum Brand führen.
Die äußere Erwärmung, z.B. durch Sonnenein-
strahlung oder Heizung, kann zum Brand oder
zur Explosion führen.
fAchten Sie darauf, dass der „OV-DMC 3“
Sensor genügend gegen mechanische oder
thermischeEinüssegeschütztist.
2.5.6 Beschädigung der Akkus durch
Tiefentladung
Wenn Sie einen „OV-DMC 3“ Sensor mit einem
tiefentladenen Akku an das Ladegerät anschlie-
ßen, kann der Akku sich so stark erhitzen, dass
dieser Feuer fängt oder explodiert.
fLaden Sie den Akku vor einer längeren La-
gerungdesGerätesmindestenszu50%.
fPrüfen Sie bei einer längeren Lagerung
den Ladestand im Abstand von 3 bis 4
Monaten. Laden Sie den Akku auf, sobald
Ihre Software einen geringeren Ladestand
als40%anzeigt.
fIdealisteinekühleLagerungbeietwa50%
Ladestand.
fLagern Sie das Produkt in trockener Um-
gebung.
fErhöhen Sie die Lebensdauer des Akkus,
indem Sie das Produkt nicht voll geladen
lagern.

8106927880-V02.03.2019
Technische Beschreibung „OV-DMC 3“
2.5.7 Verletzungsgefahr durch
unsicheren Stand
Durch ungesicherte Leitern oder vergleichbare
Hilfsmittel besteht die Gefahr, dass Sie durch
einen Sturz verletzt werden.
fSorgen Sie für ausreichende Standsicher-
heit.
fZiehen Sie bei der Arbeit in erhöhter Positi-
on eine sichernde zweite Person hinzu.
2.5.8 Verletzungsgefahr durch
Herabfallen des Produktes
Durch Herabfallen des Produktes, insbeson-
dere aus großen Höhen, können Verletzungen
verursacht werden.
fSichern Sie das Produkt gegen herabfallen.
fTragen Sie geeignete Sicherheitsausrüs-
tungen.
2.5.9 Verletzungsgefahr bei
unsachgemäßer Arbeit
Gespeicherte Energien, kantige Bauteile, Spit-
zen und Ecken können Verletzungen verursa-
chen.
fSorgen Sie vor Beginn der Arbeiten für
ausreichenden Platz.
fGehen Sie mit offenen oder scharfkantigen
Bauteilen vorsichtig um.
fHalten Sie den Arbeitsbereich aufgeräumt
und sauber, um Unfallquellen zu vermeiden.
fTragen Sie geeignete Schutzkleidung.
2.5.10 Beschädigung des Gerätes
durch ungeeignete Handhabung
fSchützen Sie das Produkt gegen äußere
Gewalt wie Schlag, Stoß, Vibration etc..
fVerwenden Sie Messschläuche nicht zur
Aufnahme von äußeren Kräften, wie z.B. als
Ersatz für Haltemittel etc..
fVerwenden Sie geeignete Transportmittel.
2.5.11 Verfügbarkeit der
Betriebsanleitung
Die Anleitung muss am Einsatzort des Geräts
verfügbar sein.
3. Technische Beschreibung
3.1 Funktionsbeschreibung
Das „OV-DMC 3“ Messsystem ist speziell für
die einfache und schnelle Einregulierung von
Heizungs- und Kühlanlagen konzipiert.
Die Kommunikation erfolgt mit handelsüblichen
Smartphones, Tablets, Notebooks und PC’s
über WLAN.
Das „OV-DMC 3“ ermöglicht auch die perma-
nente Aufzeichnung des Differenzdruckes und
desDurchusses.Anlagenzuständekönnen
damit über einen längeren Zeitraum aufge-
zeichnet werden.
Die Vor- und Rücklauftemperatur kann gleich-
zeitig mittels extern anschließbarer Pt-1000
Temperaturfühler gemessen werden.
3.2 Bedienelemente und Anzeigen

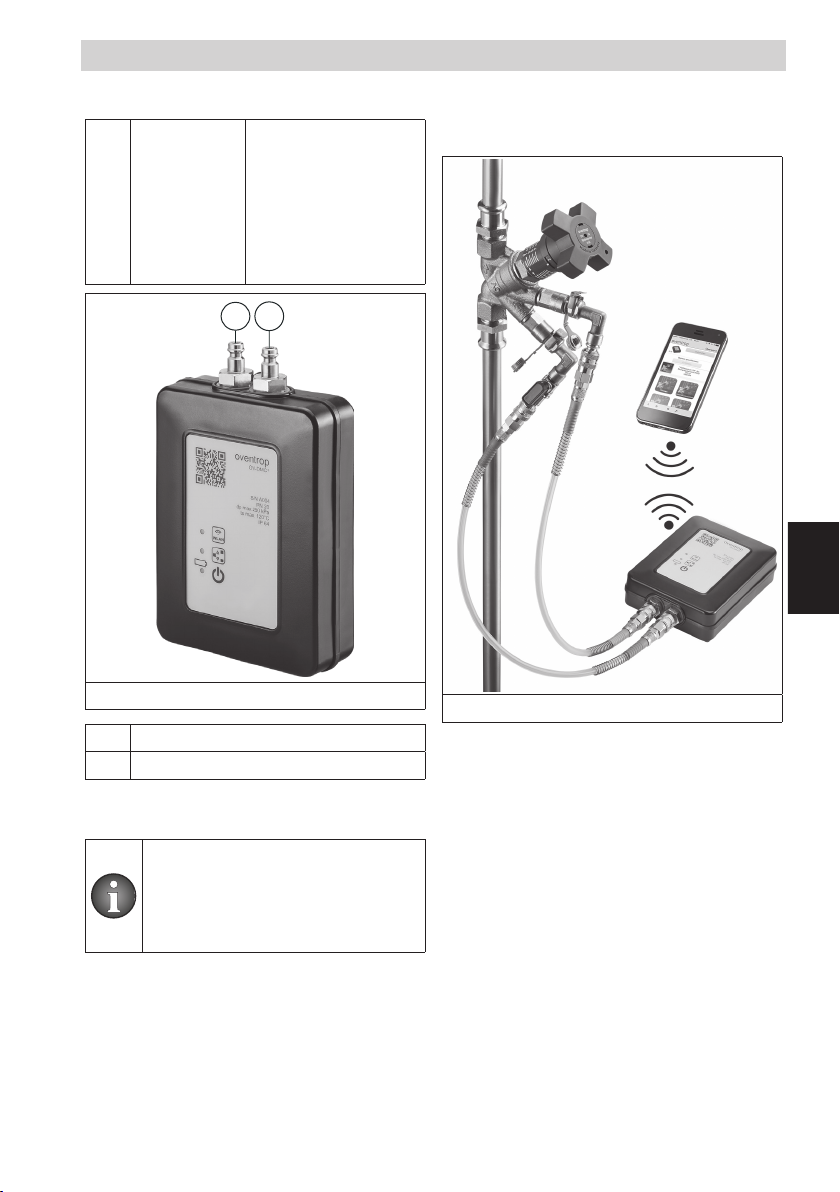

1
2
3
Abb. 2: Bedienelemente

106927880-V02.03.2019 9
„OV-DMC 3“ Technische Beschreibung
DE
(1) WLAN
- ROT blinkt Das Gerät startet.
- MAGENTA
(blinkt)
Das Gerät ist
bereit als Ac-
cess-Point.
- MAGENTA
(leuchtet dau-
erhaft)
Das Gerät ist als
Access-Point
mit einem Client
verbunden.
- BLAU (leuchtet
dauerhaft)
Diese Funktion
ist in vorliegender
Version noch nicht
verfügbar.
fPrüfen Sie,
ob eine neue
Firmware zur
Installation
über die App
verfügbar ist.
(2) WSN Diese Funktion
ist in vorliegender
Version noch nicht
verfügbar.
fPrüfen Sie,
ob eine neue
Firmware zur
Installation
über die App
verfügbar ist.
(3) Ein/Aus
- GRÜN Das Gerät ist
eingeschaltet.
- WEISS Das Gerät wech-
selt den Modus.
3.3 Technische Daten
„OV-DMC 3“
Medientemp. -20°Cbis+120°C
Umgebungstemp. 0°Cbis+40°C
Lagertemp. -20°Cbis+55°C
Betriebsdruck max. 25 bar (2500 kPa)
Differenzdruck max. 2,5 bar (250 kPa)
Messbereich -20°Cbis+120°C
Luftfeuchtigkeit max.90%RH
Temperaturfüh-
lertyp
PT 1000
Stromversorgung LiFe-Akku oder
über beiliegendes
USB-Netzteil.
Betriebsspannung 5 V DC
Stromaufnahme 500 mA
Schutzart IP64
Schnittstelle WLAN
Funkfrequenz 2,4 GHz
Sendeleistung maximal 10 mW
Reichweite im
Gebäude
Abhängig von Materia-
lien und Störquellen.
Medium Wasser und geeignete
Wasser-Glykol-Gemi-
sche gemäß VDI 2035/
ÖNORM 5195.
Nicht für Dampf, öl-
haltige und aggressive
Medien geeignet.
Materialien Kunststoff mit
Anschlusskupplungen
und Messadapter aus
Messing.
Abmessungen Messkoffer mit Zube-
hör: 370x295x170 mm
(LxBxH).
Messsensor:
107x165x40 mm
Gewicht Messkoffer mit Zube-
hör: 4300g.
Messsensor: 650g
Netzteil
Typ Friwo FW8002USB/05
Input 100-240V ~/50-60Hz/
160-80mA
Output 5V /1400mA

10 106927880-V02.03.2019
Zubehör und Ersatzteile „OV-DMC 3“
3.4 Betriebsystemanforderungen
für Anzeigegeräte
• iOS mindestens in der Version 7.1
• Android mindestens in der Version 3.0
(Honeycomb)
4. Zubehör und Ersatzteile
Zubehör oder Ersatzteile Artikel-
nummer
2 Messadapter für Differenz-
druckmessung.
1060299
2 Messschläuche mit Schnell-
kupplungen (Kennzeichnung rot
und blau).
1069178
2 Messnippel zum Austausch. 1069186
2 Messnadeln, Messtechnik
„eco“.
1061799
Entleerungs- und Füllwerkzeug,
Messtechnik „eco“.
1061791
2 Messnadeln, Messtechnik
„classic“.
1069199
Messadapter mit Anschlussge-
winde G ¾.
1060297
5. Transport und Lagerung
Transportieren Sie das Messsystem in der
Originalverpackung.
Beachten Sie die geltenden Trans-
portbedingungen für LiFEP04 (Lithi-
um-Metallionen) Akkus.
Insbesondere für beschädigte Akkus
können örtliche Vorschriften den
Transport in besonders gesicherten
Behältern bzw. die Entsorgung vor
Ort vorschreiben.
Lagern Sie das Messsystem unter folgenden
Bedingungen:
Temperatur-
bereich
-20°Cbis+55°C
Relative Luft-
feuchtigkeit
max.95%
Partikel Trocken und staubge-
schützt.
Strahlung Geschützt vor UV-Strahlung
und direkter Sonnenein-
strahlung.
Mechanische
Einüsse
Geschützt vor mechani-
scher Erschütterung.
Chemische
Einüsse
Nicht zusammen mit Lö-
sungsmitteln, Chemikalien,
Säuren, Kraftstoffen u.ä..
ACHTUNG
Beschädigung des Messsen-
sors durch gefrorene Medien
fEntleeren Sie den Messsensor
und die Messschläuche bei
Frostgefahr vor der Lagerung
vollständig von Heiz- oder Kühl-
medien.
