OXO SunFlood 500 User manual

INSTRUCTION MANUAL
MODE D’EMPLOI
FOR YOUR OWN SAFETY, PLEASE READ THIS INSTRUCTION MANUAL
CAREFULLY BEFORE YOU INITIALLY START-UP
POUR VOTRE SÉCURITÉ, MERCI DE LIRE ATTENTIVEMENT
CE MODE D’EMPLOI AVANT D’UTILISER VOTRE PRODUIT
V1.2 04/2018
SunFlood 500

ENGLISH
SUNFLOOD 500 - USER INSTRUCTION Page
1. In the box 4
2. Instructions 4
3. Overview 5
4. Operation guide 6
5. Technical data 10
6. Photometric data 10
7. Dimensions 11
8. Accessories 11
FRANÇAIS
SUNFLOOD 500 - MODE D’EMPLOI Page
1. Dans la boîte 12
2. Instructions 12
3. Vue d’ensemble 13
4. Utilisation 14
5. Données techniques 18
6. Données photométriques 18
7. Dimensions 19
8. Accessoires 19

User Manual - SUNFLOOD 500 V1.2 04/2018 4/20
1. In the box
• 1 SunFlood 500
• 1 POWERCON cable
• 1 16° filter
• 1 40° filter
• 1 gel frame
• 1 Instruction Manual
2. Instructions
WARNING
• Read the instruction in this manual carefully and thoroughly, as they give important
information regarding safety during use and maintenance. Keep this manual with the unit,
in order to consult it in the future. If the unit is sold or given to another operator, make
certain that it always has its manual, to enable the new owner to read about its operation
and relative instructions.
• Protect the unit from excessive dryness or humidity (ideal conditions are between 35%
and 80% of ambient humidity without condensing).
• To prevent fire or shock hazard, do not expose this product under a high temperature or
humidity area.
• DO NOT make any inflammable liquids, water or metal objects enter the unit.
• Should any liquid be spilled on the unit, DISCONNECT the power supply to the unit
immediately.
• This product must be earthed.
• Take care not to damage the power cord.
• After having removed the packaging check that the unit is NOT damaged in any way.
• If in doubt, DON’T use it and contact an authorized dealer.
• NEVER use the unit under the following conditions:
- In places subject to excessive humidity.
- In places subject to vibrations or bumps.
- In places with a temperature of over 40 °C or less than 0 °C.
• DO NOT open the unit--there are no user serviceable parts inside.
• NEVER try to repair the unit yourself. Repairs by unqualified people could cause damage
or faulty operation. Contact your nearest dealer.
• Wait for at least one second to turn on the power after turning off this unit.
• This unit is intended for indoor use only.
• Packaging material (plastic bags, polystyrene foam, nails, etc.) MUST NOT be left within
children’s reach, as it can be dangerous.

User Manual - SUNFLOOD 500 V1.2 04/2018 5/20
• STOP using the unit immediately In the event of serious operation problems and either
contact your local dealer for a check or contact us directly.
• DO NOT dismantle or modify the unit.
• If in doubt, DON’T use it and contact an authorized dealer.
• This unit must only be operated by adults. DO NOT allow children to tamper or play with it.
3. Overview
12
3
4
5
6
7
1. DMX IN (XLR 5)
2. DMX OUT (XLR 5)
3. Power supply IN (POWERCON)
4. Digital display
5. Rotary knob
6. Back button
7. Validation button

User Manual - SUNFLOOD 500 V1.2 04/2018 6/20
4. Operation guide
A-Default display after start
This part define all the display you could have by default, those display let you see directly
the state of the product.
ADDR 001
4 CH-H
If DMX MODE display DMX Address, DMX Mode and
No DMX behaviour
4 CH - H (Hold) / 4 CH - B (Blackout) / 4 CH - S (Snapshot)
MAN MODE
DIM 127 Display if in MANUAL MODE with dimmer value
B- Menu
To navigate thru menu use the rotary knob, turn right to go up and turn left to go down.
To Enter Menu, push the rotary knob.
To validate push the validation button.
To get out menu push the back button.
DMX ADDR To choose DMX ADDRESS
DMX ADDR
001 Change DMX Address value from 001 to 512
DMX MODE To choose DMX MODE
DMX MODE
2 CH
Change DMX Mode
2 Mode available 02 CH, 04 CH

User Manual - SUNFLOOD 500 V1.2 04/2018 7/20
MAN MODE To choose values of MANUAL MODE
DIMMER Change Dimmer value from 000 to 255
SHUTTER Change Shutter value from 000 to 255
SETTINGS To set up product feature
FAN MODE
If STUDIO then Fan is LOW and Power is -30%
if AUTO then Fan is regulated by temperature and power
is at max
DIM CURVE To change dimmer curve adding a time on fade out
of 0s / 1,5s / 3s / 4s.
NO DMX
Define product behaviour after a DMX break
HOLD : keep the last DMX value
BLACKOUT : Go to dark
SNAPSHOT : Go to the last recorded Snapshot.
RESET
DEFAULT If ON reset values to factory

User Manual - SUNFLOOD 500 V1.2 04/2018 8/20
INFO Display product info
TIME
INFO
Display total time of use from first uses max value is
9999 H
TEMP
INFO Display temperature info
TEMP
NOW Display current temperature
TEMP
MAX To set temperature threshold
SOFTWARE display software version of product
C- SNAPSHOT
With SNAPSHOT you could record a DMX value directly into the SUNFLOOD 500
and then you could recall this value automatically without a console.
To do that, go to «SETTINGS / NO DMX» and select «SNAPSHOT»
Choose a DMX address and the DMX Mode «4CH»
Plug the SUNFLOOD 500 on a DMX line, set a Dimmer value with your DMX console
then put control channel (CH4) between 201 and 230 during 5 seconds.
The SUNFLOOD 500 will blink to confirm that the value is recorded.
Then you could unplugged DMX and restart the SUNFLOOD, it will get back automatically
to the recorded value.

User Manual - SUNFLOOD 500 V1.2 04/2018 9/20
D- DMX CHART
MODE 2 CHANNELS
CHANNELS VALUES FEATURES
1Dimmer
000 - 255 Dimmer 0 to 100%
2
Shutter
0 - 10 Dimmer ON
11 - 230 Strobe effect slow to fast
231 - 255 Dimmer ON FULL
MODE 4 CHANNELS
CHANNELS VALUES FEATURES
1000 - 255 Dimmer 0 to 100%
2000 - 255 Dimmer 0 to 100%
3
Shutter
0 - 10 Dimmer ON
11 - 230 Strobe effect slow to fast
231 - 255 Dimmer ON FULL
4
Control
0 - 50 no function
51 - 55 NO DMX - HOLD after 5s
56 - 100 No function
101 - 105 NO DMX - BLACKOUT after 5s
106 - 150 No function
151 - 155 NO DMX - SNAPSHOT after 5s
156 - 200 No function
201 - 230 RECORD SNAPSHOT after 5s
231 - 255 No function

User Manual - SUNFLOOD 500 V1.2 04/2018 10/20
5. Technical data
Voltage AC100-240V, 50/60Hz (Auto-ranging)
Source 24 x LED 20W white 6500K
Beam Angle 12°
Power Consumption 460W
Control DMX
DMX Control Channels 2 / 4 CH
IP Grade IP20
Working Temperature 0-40°c without condensation
Product dimension : 50 x 31.8 x 30.4 cm
Product weight : 10 kg
Box Pack Size : 65.5 x 33 x 33 cm
Box weight : 12.5 kg

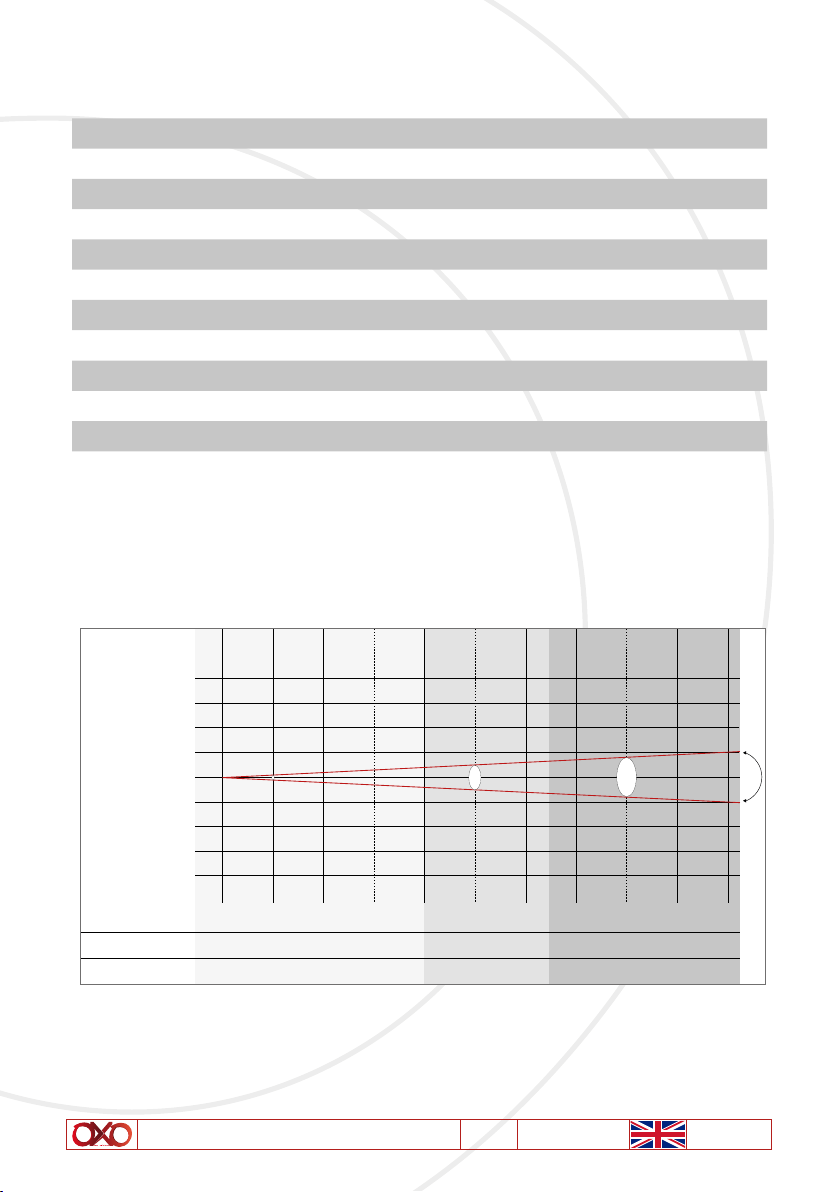

6. Photometric data
0
4
4
3
3
2
2
1
1
0
12345678910
Distance (m)
Beam Aperture (m)
0,20
549530 22000 8600
0,98 1,57
Diameter (m)
Intensity White (lux)
12°
Beam angle 12°
White 6500 ± 300K - 34000 Lm

User Manual - SUNFLOOD 500 V1.2 04/2018 11/20
7. Dimensions
572
284
318
304
8. Accessories
Barn Door Gel frame* Filter 10° x 40°
Filter 40°* Filter 16°*
* Included in the box

Mode d’emploi - SUNFLOOD 500 V1.2 04/2018 12/20
1. Dans la boîte
• 1 SunFlood 500
• 1 POWERCON cable
• 1 filtre 16°
• 1 filtre 40°
• 1 gélatine
• 1 Instruction Manual
2. Instructions
ATTENTION
Avant utilisation, merci de lire attentivement ces précautions d’emplois.
Ces informations sont indispensables pour votre sécurité, une meilleure utilisation et
entretien de votre appareil :
• Garder l’appareil au sec, ne jamais l’exposer à l’eau ou à l’humidité.
• Ne jamais faire pénétrer du liquide ou des pièces métalliques dans l’appareil.
• Si du liquide est renversé sur l’appareil, mettre immédiatement l’appareil hors tension.
• Cet appareil doit être relié à la terre.
• Prendre soin de ne pas endommager le câble d’alimentation.
• Si votre câble d’alimentation est endommagé n’utilisez pas votre appareil et faites le
réparer par un technicien qualifié.
• Dans l’éventualité d’un dysfonctionnement (odeur de chauffe), éteindre immédiatement
l’appareil, déconnecter le câble d’alimentation et consulter un personnel qualifié.
• Placer l’appareil hors de portée de champs magnétiques pendant son utilisation.
• Ne pas mettre sous tension si la température ambiante excède 40°C.
• Manipuler avec précaution, car de grands chocs ou vibrations pourraient altérer son
fonctionnement.
• Utilisation par un adulte uniquement. Ne jamais laisser à la portée d’enfant.
• Ne pas remplacer de pièces de l’appareil sans consulter un personnel qualifié.
• Ne jamais modifier sans autorisation.
• Pendant le déballage, assurez-vous que votre produit n’a pas été endommagé pendant
le transport.
• Si vous constatez des dommages, ne pas l’utiliser et contacter immédiatement votre
installateur.
• Nous ne pouvons pas être tenu pour responsable en cas de mauvaise utilisation de
l’appareil.
• Ne jamais laisser une personne non-qualifiée modifier ou utiliser l’appareil
Cet appareil est destiné à être utilisé en intérieur.

Mode d’emploi - SUNFLOOD 500 V1.2 04/2018 13/20
Les matériaux d’emballage (sacs en plastique, mousse de polystyrène, etc.) NE DOIVENT
PAS être laissés à la portée des enfants, car cela peut être dangereux.
ARRÊTER d’utiliser l’appareil immédiatement en cas de problèmes de fonctionnement
sérieux et contacter votre revendeur local.
NE PAS démonter ou modifier l’appareil.

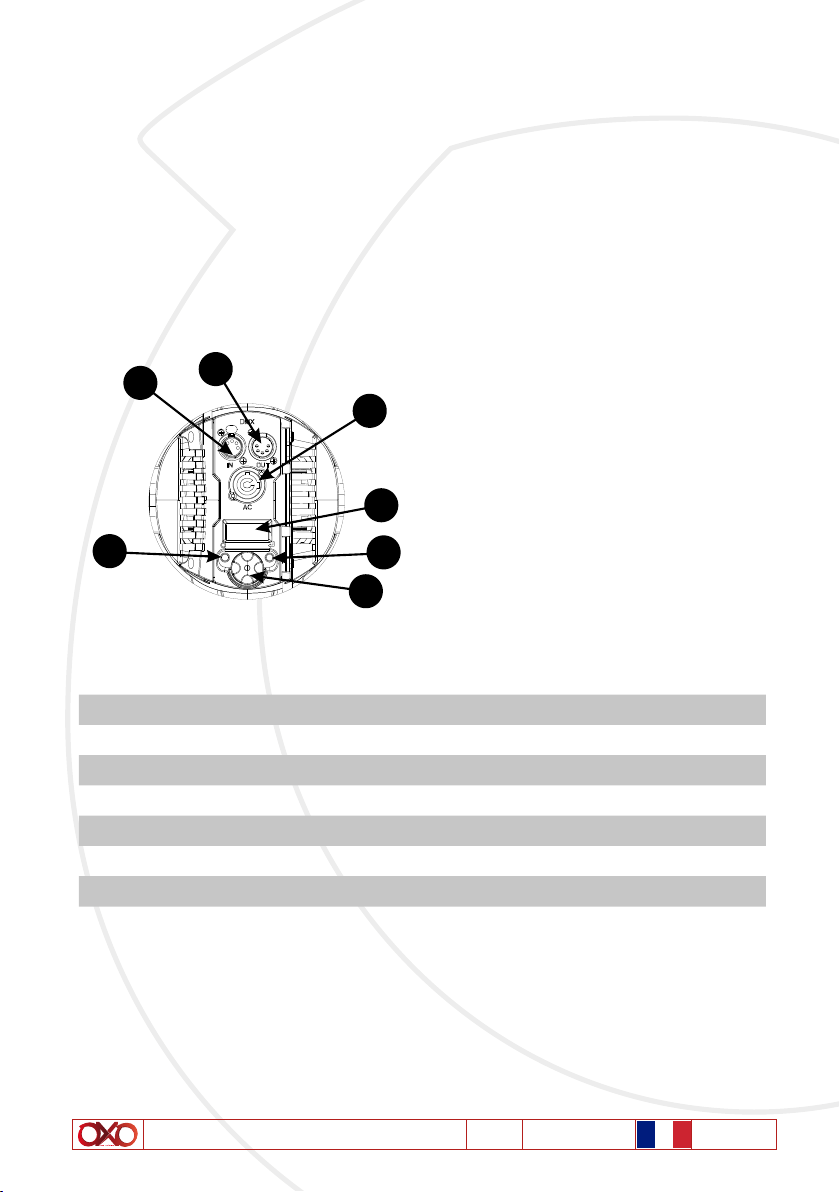

3. Vue d’ensemble
12
3
4
5
6
7
1. DMX IN (XLR 5)
2. DMX OUT (XLR 5)
3. Entrée alimentation (POWERCON)
4. Afficheur
5. Bouton rotatif
6. Bouton de retour
7. Bouton de validation

Mode d’emploi - SUNFLOOD 500 V1.2 04/2018 14/20
4. Utilisation
A- Affichage par defaut
Cette partie décrit les affichages par défaut que vous pourrez voir. Ces affichages par
défaut vous donne un accès direct à l’état de la machine.
ADDR 001
4 CH-H
Affiche l’adresse DMX, le MODE DMX et le comportement
s’il n’y a pas de DMX si en Mode DMX.
4 CH - H (Hold) / 4 CH - B (Blackout) / 4 CH - S (Snapshot)
MAN MODE
DIM 127 Affichage si en mode MANUAL avec valeur de DIMMER
B- Menu
Pour naviguer dans le menu utilisez le bouton rotatif.
Pour entrer dans le menu appuyer sur le bouton rotatif
Pour valider utilser le bouton de validation
Pour sortir des menus utiliser le bouton de retour.
DMX ADDR Pour choisir l’adresse DMX
DMX ADDR
001 Changer la valeur de l’adresse DMX de 001 à 512
DMX MODE Pour choisir le MODE DMX
DMX MODE
2 CH Changer le mode DMX, 2 Modes disponibles 02 CH, 04 CH

Mode d’emploi - SUNFLOOD 500 V1.2 04/2018 15/20
MAN MODE Pour choisir les valeurs du MODE MANUAL
DIMMER Changer la valeur du Dimmer de 000 à 255
SHUTTER Changer la valeur du Shutter de 000 à 255
SETTINGS Pour configurer les options
FAN MODE
Si STUDIO alors le ventilateur est au plus bas et la puis-
sance est diminuée de 30%
Si AUTO alors le ventilateur est thermo-régulé et la puis-
sance est au maximum
DIM CURVE Pour changer la courbe de Dimmer en ajoutant un temps
de Fade de 0s / 1,5s / 3s / 4s.
NO DMX
Definie le comportement du produit en cas de coupure
DMX
HOLD : Conserve l’état lié à la dernière valeur DMX reçu
BLACKOUT : Se met au noir après 3 s
SNAPSHOT : Après 3 s prend la valeur du dernier
Snapshot enregistré.
RESET
DEFAULT Si ON, réinitialise les valeurs du produit

Mode d’emploi - SUNFLOOD 500 V1.2 04/2018 16/20
INFO Affichage des infos
TIME
INFO
Affiche le temps total d’utilisation du produit, la valeur
max est 9999 H
TEMP
INFO Affichage des infos de température
TEMP
NOW Affiche la température courante
TEMP
MAX Pour choisir le seuil de température
SOFTWARE Affiche la version de soft du produit
D- SNAPSHOT
Avec la fonction SNAPSHOT vous pouvez enregistrer une valeur DMX directement dans le
SUNFLOOD 500 et la rappeler automatiquement sans console.
Pour ça, allez dans «SETTINGS / NO DMX» et sélectionnez «SNAPSHOT».
Choisissez une adresse DMX et le mode DMX «4CH»
Branchez le SUNFLOOD 500 sur une ligne DMX, réglez une valeur de Dimmer avec votre
console DMX, puis mettez le Canal de contrôle (CH 4) entre 201 et 230 pendant 5 secondes.
Le SUNFLOOD 500 clignotera pour confirmer que la valeur est enregistrée.
Ensuite, vous pouvez débrancher le DMX et redémarrer le SUNFLOOD 500, il reprendra auto-
matiquement la valeur enregistrée.

Mode d’emploi - SUNFLOOD 500 V1.2 04/2018 17/20
D- CHARTE DMX
MODE 2 CANNAUX
CHANNELS VALUES FEATURES
1Dimmer
000 - 255 Intensité 0 à 100%
2
Shutter
0 - 10 Dimmer ON
11 - 230 Effet de Strobe de lent à rapide
231 - 255 Dimmer ON FULL
MODE 4 CANNAUX
CHANNELS VALUES FEATURES
1000 - 255 Dimmer 0 to 100%
2000 - 255 Dimmer fine 0 to 100%
3
Shutter
0 - 10 Dimmer ON
11 - 230 Effet de Strobe de lent à rapide
231 - 255 Dimmer ON FULL
4
Control
0 - 50 no function
51 - 55 NO DMX - HOLD after 5s
56 - 100 No function
101 - 105 NO DMX - BLACKOUT after 5s
106 - 150 No function
151 - 155 NO DMX - SNAPSHOT after 5s
156 - 200 No function
201 - 230 RECORD SNAPSHOT after 5s
231 - 255 No function

Mode d’emploi - SUNFLOOD 500 V1.2 04/2018 18/20
5. Données techniques
Tension AC100-240 V, 50/60 Hz (Gestion automatique)
Source 24 x LED 20 W blanches 6500 K
Ouverture 12°
Consommation 460 W
Contrôle DMX
Modes DMX 2 / 4 CH
Classe IP IP20
Température d’utilisation 0-40°C sans condensation
Dimension produit : 50 x 31,8 x 30,4 cm
Poids produit : 10 kg
Dimensions carton : 65,5 x 33 x 33 cm
Poids carton : 12,5 kg
6. Données photométriques
0
4
4
3
3
2
2
1
1
0
12345678910
Distance (m)
Beam Aperture (m)
0,20
549530 22000 8600
0,98 1,57
Diamètre (m)
Intencité blanc (lux)
12°
Ouverture 12°
Blanc 6500 ± 300 K - 34000 Lm

Mode d’emploi - SUNFLOOD 500 V1.2 04/2018 19/20
7. Dimensions
572
284
318
304
8. Accessoires
Coupe flux Porte gélatine* Filtre 10° x 40°
Filtre 40°* Filtre 16°*
* Inclus dans la boîte
