Panacom Ultranova AU-6102 User manual

User Manual
Manual del Usuario
AU-6102

Pg. 3
AU-6102 DIGITAL AMPLIFIER
User’s Guide
Thank you for purchasing AU-6102 Panacom’s digital amplifier.
Please read the manual carefully before operating.
FEATURES
Digital Amplier
USB/SD
Wireless BT connection
Led Light
VFD Display
FM Radio
Karaoke function
Microphone jack
Audio input
Remote control
440W RMS
SPECIFICATIONS
Best use with 15” speakers
S/N: 90.dB ±3dB
Frequency: 20Hz~40.KHz
Unit size: 505x407x230mm
CTN size: 545x442x279mm
N.W: 9.5kg
G.W: 10.5kg
ATTENTION
Ensure that the power cable does not surround the amplier to prevent any
damage.
Donotattachtwodifferent speakers to the same terminal, the OHMS measurements
could change and that might end up damaging the unit.
Ensure that the mains voltage of your home corresponds to the operating voltage
of the unit. Your unit is ready to be connected to a mains voltage of 220V-240V.
WIRELESS BT CONNECTION
1. Press the INPUT button on the amplier or the BT button on the remote control
and wait until the display screen shows BLUE. Once the Bluetooth is enabled, you
should hear two sound signals.
2. Enable the Wireless BT connection function on your electronic device and
search for the amplier AU-6102. The amplier will send a sound signal once the
connection is successful.

Pg. 4
1. ANT: FM antenna
2. AUX: audio signal input jack
3. VCD/CD: audio signal input jack
4. DVD: audio signal input jack
5. SR/SL: rear speaker signal output jack
6. CEN: center speaker signal output jack
7. R/L: main speaker signal output jack
8. AC INPUT: AC 220V/50Hz input cable

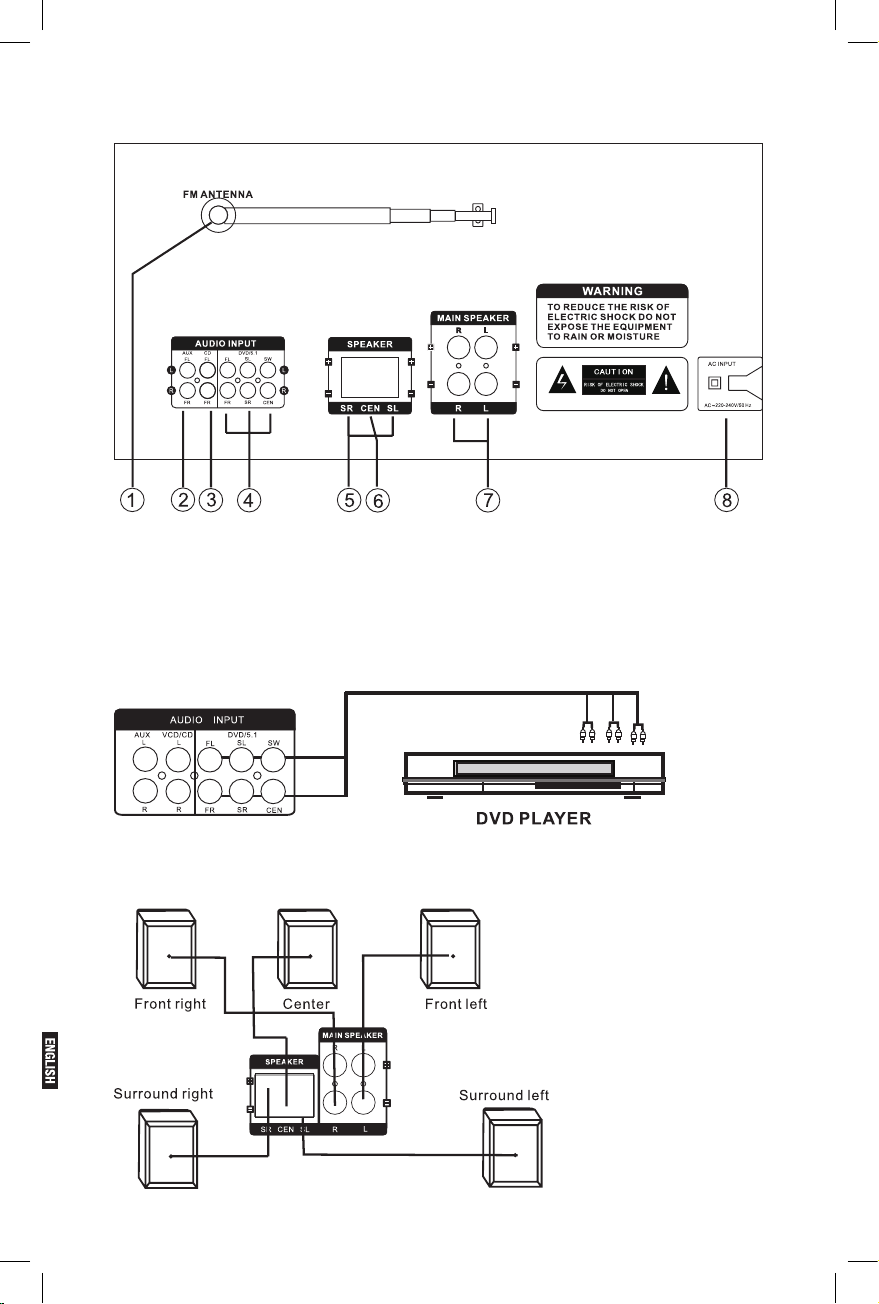

BACK PANEL FUNCTIONS
BACK PANEL CONNECTOR DIAGRAM
SYSTEM CONNECTION DIAGRAM

Pg. 5

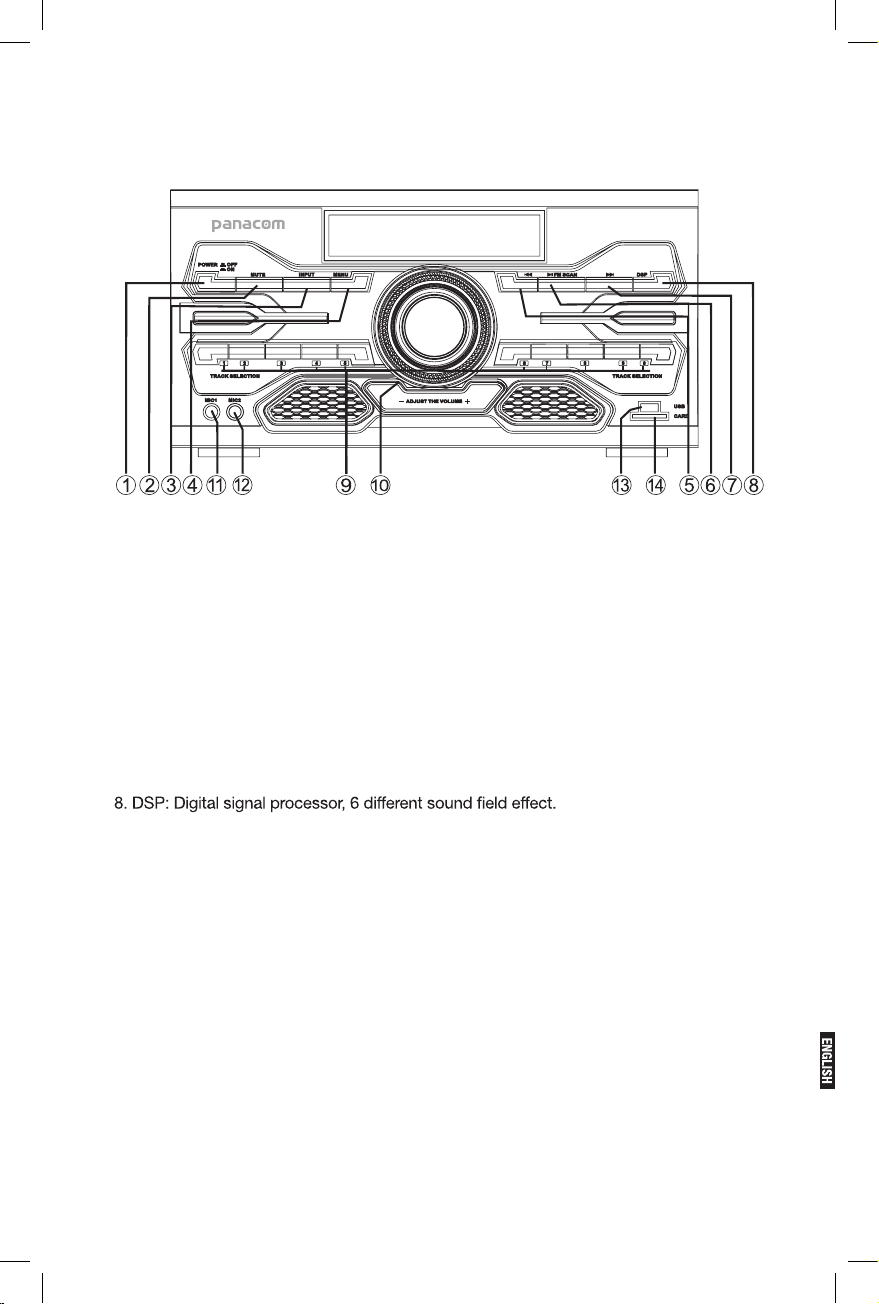

1. POWER power switch.
2. MUTE mute(ON/ OFF) button.
3INPUT signal input select
(AUX/CD/DVD/USB/FM/BT) button.
4. MENU: menu (TREBLE/BASS/BA/LANCE/MIC VOLUME/ MIC ECHO) select button.
5. PREV Prev track key(USB/CARD/FM).
6. PLAY/PAUSE/FM SCAN Play pause FM scan key.
7.NEXT: Next track key (USB/CARD/FM).
9. KEY: 0-9 keys, USB CARD FM when the track selection, such as:
1+0= 10 tracks/1 +1 = 11 tracks.
10.ADJUST THE VOLUME - + Adjust the volume knob, MASTER VOLUME/TREBLE
BASS/ BALANCE/MIC VOLUME/ MIC ECHO.
11.MIC 1: Input jack.
12.MIC 2: Input jack.
13.USB Input jack.
14.TF CARD Input jack.
CONTROL PANEL FUNCTIONS

Pg. 6

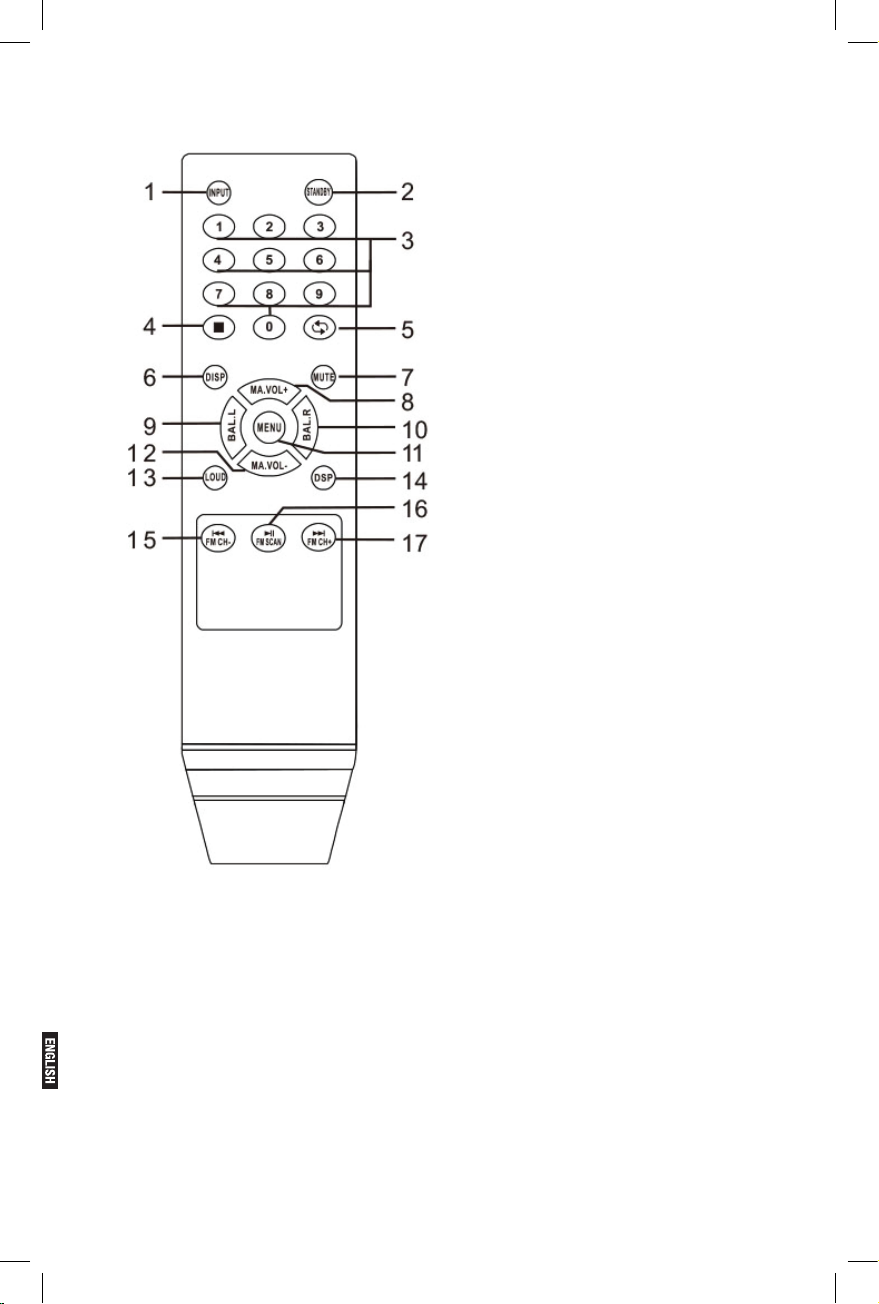

REMOTE CONTROL FUNCTIONS
1. Input Enter the selection.
2. Standby ON/OFF button.
3. Press<0-9 >MP3/SD/FM when
the track selection, such as:
1 +0 = 10 tracks /1 +1 = 11 tracks.
4. Press MP3/SD Stop.
5. Press MP3/SD Repeat.
6. Spectrum mode.
7. Mute ON/OFF button.
8. Press<MA.VOL+>Increase the
master volume.
9. Press<BAL.L>Left channel
balance adjustment.
10. Press<BAL.R>Right channel
balance adjustment.
11. Menu mode.
12. Press<MA.VOL->Reduce
master volume.
13. Loud Mute ON/OFF.
14. Dsp Menu Digital sound eld processing.
15. Press Prev track.
16. Press Play/pause/FM scan.
17. Press Next track.

Pg. 7
SAFETY INFORMATION
Dear client,
Thank you for purchasing our product and welcome to Panacom.
We recommend that you read the instructions manual before you start.
Keep the manual in a safe place for future reference.
1. Power supply: ensure that the mains voltage of your home corresponds to the
operating voltage of the unit. Your unit is ready to be connected to a mains voltage
of 220V-240V.
2. Power cables protection: make sure that the power cables are out of the way
to prevent any damage.
3. Ventilation: the unit must be placed somewhere ventilated. There shouldn´t be
less than 10cm of space on each side of it. Do not cover the unit with any cloth
or blanket to avoid any damage. Do not place it on a soft surface that could harm
the ventilation system.
4. Water: ensure that the unit is far from any water source.
5. Temperature: the unit cannot function under very low temperatures.
6. Heat: ensure that the unit is far from any heat source.
7. Electric shock: ensure that the core does not get into contact with any liquid to
avoid electric shocks
8. Thunder and lightning: it is recommended to power off the unit during an
electric storm.
9. Cleaning: power off the unit before cleaning. Do not use a volatile liquid for
cleaning.
10. Dismantling: Do not dismantle the unit. Disassembly may result in a risk of
electric shock or re.
11. Place: do not place the amplier on an unstable surface to protect it from
falling down.
12. Smoke or unusual smell: In case of smoke or unusual smell, turn off the unit
right away. Contact Technical Support for further instructions.
13. If you encounter any of these problems contact a service center:
a. The power cable is damaged
b. Liquid entered the amplier core
c. The unit got wet
d. Even though all the instructions were followed,
the unit does not seem to work
e. The device fell
14. Change parts: use only authorized parts.

Pg. 8

Pg. 9
AMPLIFICADOR DIGITAL AU-6102
Guía de usuario
Gracias por adquirir el Amplificador Digital AU-6102 de Panacom.
Lea atentamente el manual antes de utilizarlo.
CARACTERISTICAS
Amplicador Digital
USB / TF
Conexión inalámbrica BT
Luz Led
Pantalla uorescente
Radio FM
Función Karaoke
Entrada para micrófono
Entrada de audio
Control remoto
440W RM
ESPECIFICACIONES
Óptimo para parlantes de 15”
S/N: 90.dB ±3dB
Frequencia: 20Hz~40.KHz Unidad: 505x407x230mm
CTN: 545x442x279mm
Peso Neto: 9.5kg
Peso Bruto: 10.5kg
ATENCIÓN
Asegúrese de que al conectar el amplicador al suministro eléctrico, el cable no
rodee a la unidad para evitar cualquier tipo d daño.
No intente conectar dos parlantes diferentes a una misma terminal de suministro
eléctrico, las medidas del OHMS se modicarían y podrían terminar causando
daños.
Compruebe que el voltaje del suministro eléctrico local corresponda con las
especicaciones de la unidad. El amplicador está preparado para soportar un
voltaje de 220v-240v.
CONEXIÓN INALÁMBRICA BT
1. Presione el botón de INPUT (entrada) del amplicador o el botón BT del control
remoto y espere a que la pantalla de visualización muestre BT. Una vez que se
encuentre en modo BLUE, el amplicador emitirá una señal sonora.
2. Habilite el Conexión Inalámbrica BT en su dispositivo electrónico busque al
amplicador de nombre AU-6102. Una vez que la conexión haya sido exitosa,
nuevamente el amplicador emitirá una señal sonora.

Pg. 10

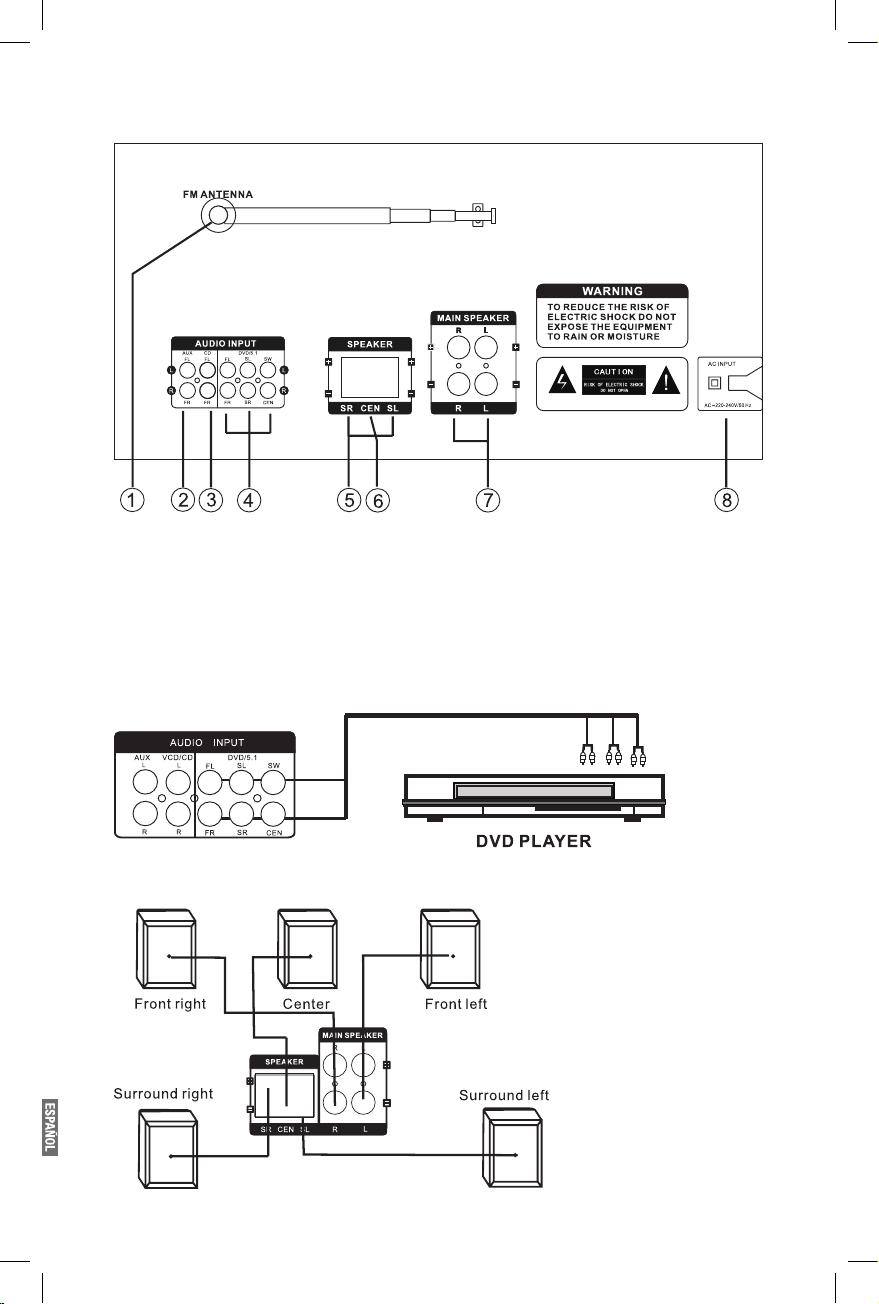

FUNCIONES DEL PANEL POSTERIOR
DIAGRAMA CONECTOR DEL PANEL POSTERIOR
DIAGRAMA DE CONEXIÓN DEL SISTEMA
1. ANT: Antena FM
2. AUX: toma de entrada de señal de audio
3. VCD/CD: entrada de señal de audio
4. DVD: entrada de señal de audio
5. SR/SL: conector de salida de señal de
altavoz
6. CEN: conector de salida de señal de
altavoz central
7. R/L: conector de salida de señal del
altavoz principal
8. ENTRADA DE AC: Cable de entrada AC
220V/50Hz

Pg. 11

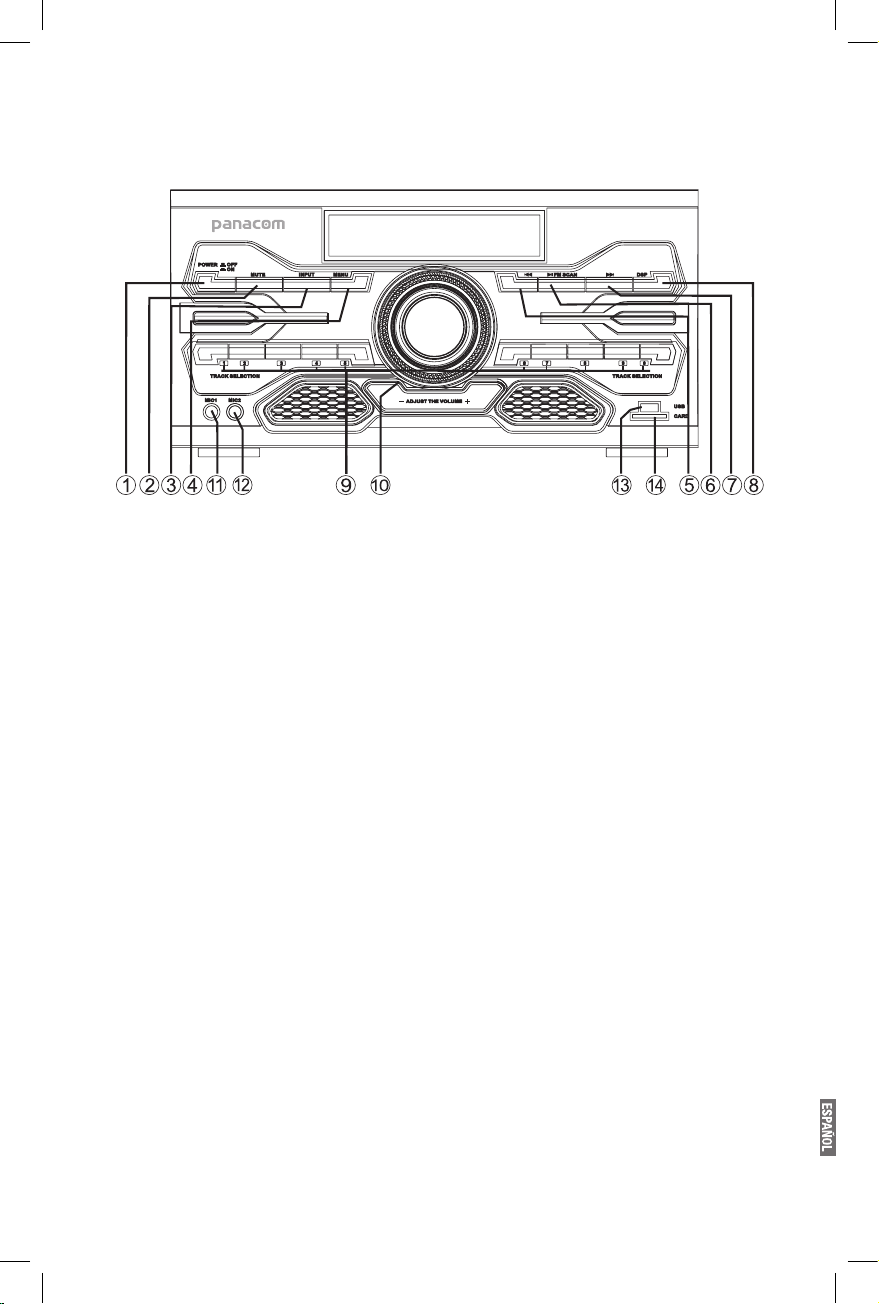

FUNCIONES PANEL DE CONTROL
1. INTERRUPTORde alimentación.
2. Botón MUTEsilencio (ON / OFF).
3Selección de ENTRADA de señal INPUT (AUX/CD/DVD/USB/FM/BT).
4. MENU: menú (TREBLE/BASS/BA/LANCE/ MIC VOLUME/MIC ECHO)
botón de selección.
5. PREV Tecla de pista anterior (USB/CARD/FM).
6. PLAY/PAUSE/FM SCAN Pausa de reproducción. Tecla de exploración de FM.
7. NEXT: Tecla de pista siguiente (USB/CARD/FM).
8. DSP:Procesadorde la señal digital, 6 efectos de campo de sonido diferente.
9. TECLA: 0-9llaves, USB CARD FM cuando la selecciónde la pista, por ejemplo:
1 + 0= 10 pistas / 1 +1 =11 pistas.
10.AJUSTE EL VOLUMEN - + Ajuste el mando de volumen, MASTER VOLUME /
TREBLE BASS / BALANCE / MIC VOLUME / MIC ECHO.
11.MIC1: Entrada Micrófono 1.
12.MIC 2: Entrada Micrófono 2.
13.Unidad de entrada USB.
14.TF CARD Conectorde entrada de la tarjeta TF.

Pg. 12
FUNCIONES DEL CONTROL REMOTO
1. Introduzca la selección.
2. Botón de encendido/pagado en espera.
3. Presione <0-9> en MP3/SD/FM para
la selección de pistas, tales como:
1+0= 10 pistas / 1+1 = 11 pistas.
4. Pulse Parar MP3/SD.
5. Pulse para repetir MP3/SD.
6. Modo de Espectro.
7. Botón silencio ON/OFF.
8. Presione <MA.VOL+> Aumentar el
volumen principal.
9. Presione <BAL.L> Canal izquierdo
Ajuste del balance.
10. Presione <BAL.R> Canal derecho
Ajuste del balance.
11. Modo de menú.
12. Pulse <MA.VOL-> Reducir volumen principal.
13. Silencio ON/OFF.
14. Menú Dsp Procesamiento de campo
de sonido digital.
15. Presione la pista anterior.
16. Pulse Reproducir/Pausa/Exploración FM.
17. Pulse Siguiente pista.

Pg. 13
MEDIDAS DE SEGURIDAD
Estimado cliente,
Gracias por elegir nuestro producto y bienvenido al mundo Panacom.
Por favor, lea el manual de instrucciones cuidadosamente antes de utilizar el
equipo.
Una vez nalizada su lectura, guarde el manual en un lugar seguro para tenerlo de
referencia en el futuro.
Medidas a Tener en Cuenta
1. Compruebe que el voltaje del suministro eléctrico local corresponda con las
especicaciones de la unidad. El amplicador está preparado para soportar un
voltaje de 220V-240V.
2. Protección de los cables de energía: asegúrese de que los cables se encuentren
fuera de la ruta de paso para evitar que se los pise.
3. Ventilación: la unidad debe ser colocada en un lugar con buena ventilación y
debe tener un mínimo de 10 centímetros de espacio de cada lado. No cubrir ni
colocar nada sobre el aparato ni tampoco apoyarlo en supercies blandas como
una cama.
4. Agua y humedad: mantener el aparato lejos de ambientes húmedos.
5. Temperatura: este aparato no funciona en temperaturas muy bajas.
6. Calor: mantener el aparato lejos de fuentes de calor.
7. Shock eléctrico: asegúrese de que el núcleo de la unidad no se encuentre
mojado bajo ninguna circunstancia para evitar cualquier tipo de shock eléctrico.
8. Truenos y relámpagos: se recomienda apagar el aparato en tormentas eléctricas.
9. Limpieza: desenchufar el aparato antes de comenzar con la limpieza. No utilizar
liquido volátil para limpiar la unidad.
10. Desmantelamiento: no desmantelar la carcasa. Acercarse a un servicio técnico
ante cualquier problema.
11. Lugar: no apoyar la unidad sobre una supercie inestable para evitar cualquier
tipo de caída.
12. Humo: En caso de que note la emisión de algún olor o humo, desconectar el
parlante de inmediato y contactarse con el servicio técnico más cercano.
13. Contactarse con el servicio técnico más cercano en caso de que:
a. El cable de energía se encuentra dañado.
b. Agua o alguna otra cosa se haya introducido en el núcleo del aparato.
c. Se moja la unidad.
d. A pesar de estar siguiendo todos los pasos correctamente, el aparato no
parece funcionar.
e. El aparato se ha caído.
14. Enchufe CA: entrada de cable CA 230V/50Hz.
15. No utilice repuestos no autorizados para evitar cualquier tipo de daño.

Pg. 14

Pg. 15

Pg. 16

Pg. 17
