[ENGLISH]
Thank you for purchasing this product.
Please read these instructions carefully before
using this product, and save this manual for
future use.
This unit is a Wireless LAN Range Extender.
It expands the coverage area of your
wireless LAN network when used with an
ALLTM wireless speaker.
Place this unit to extend the signal coverage
of your wireless LAN network.
(It has no wireless broadband router or access
point capabilities.)
This unit is a device intended to be connected to an
ALLTM wireless speaker. Its encryption method is the
same as that used in ALLTM wireless speakers.
For details, refer to the operating instructions for
your ALLTM wireless speaker.
For further dedicated help, support and advice about
your ALLTM Connected Audio product please visit:
http://panasonic.jp/support/global/cs/audio/ALL/
index.html
(This site is in English only.)

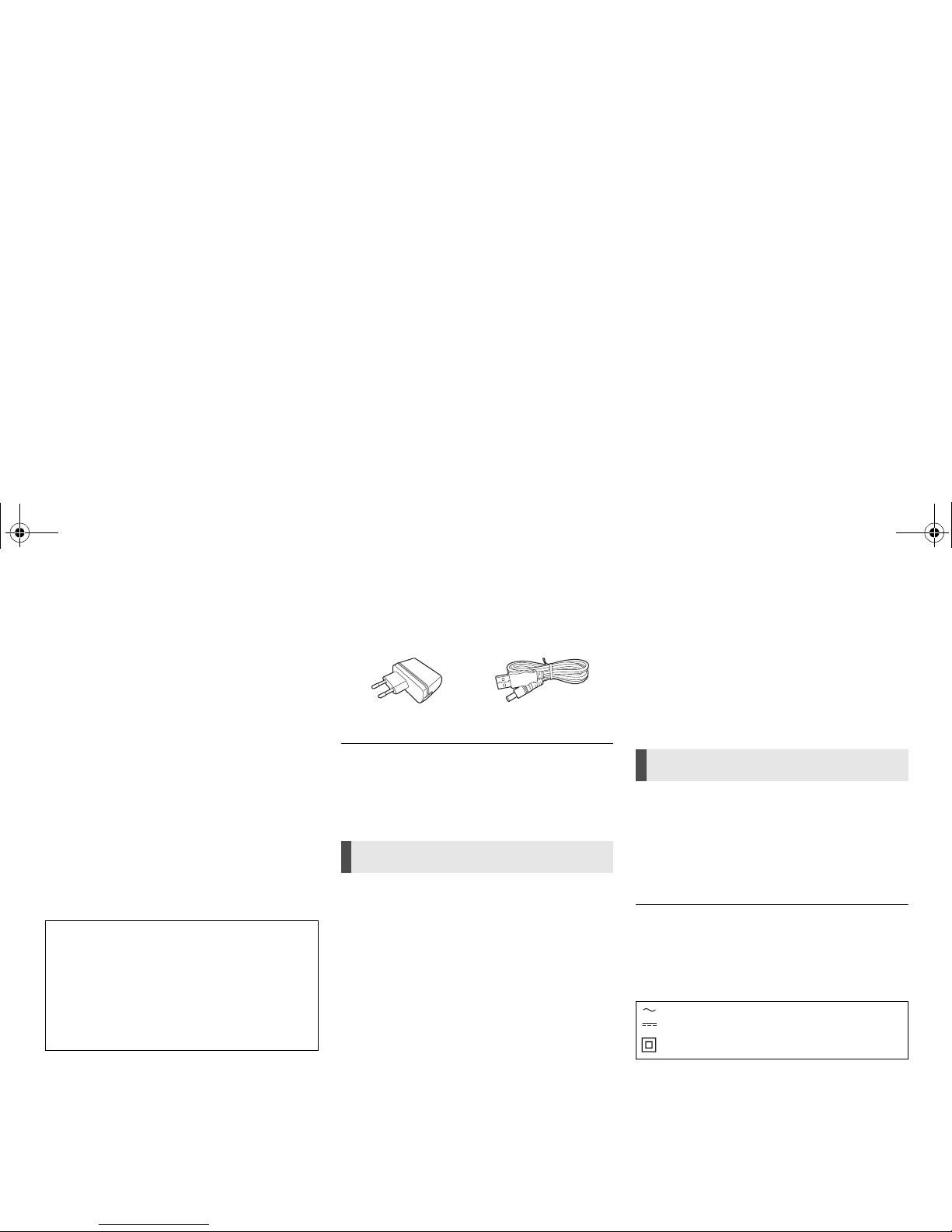

Accessories

≥The supplied DC cable is for use with this system
only. Do not use it with other equipment. Also, do not
use cords from other equipment with this system.
Precautions
Unit
≥To reduce the risk of fire, electric shock or product damage,
– Do not expose this unit to rain, moisture, dripping or
splashing.
– Do not place objects filled with liquids, such as vases, on
this unit.
– Use only the recommended accessories.
– Do not remove covers.
– Do not repair this unit by yourself. Refer servicing to
qualified service personnel.
– Do not let metal objects fall inside this unit.
– Do not place any item on top of this unit.
AC adaptor
≥To reduce the risk of fire, electric shock or product damage,
– Ensure that the power supply voltage corresponds to the
voltage printed on this unit.
– Insert the mains plug fully into the socket outlet.
– Do not pull, bend, or place heavy items on the lead.
– Do not handle the plug with wet hands.
– Hold onto the mains plug body when disconnecting the
plug.
– Do not use a damaged mains plug or socket outlet.
≥The socket outlet shall be installed near the equipment and
shall be easily accessible.
Unit
≥This unit may receive radio interference caused by mobile
telephones during use. If such interference occurs, please
increase separation between this unit and the mobile
telephone.
Placement
≥Place this unit on an even surface.
≥To reduce the risk of fire, electric shock or product damage,
– Do not expose this unit to direct sunlight, high
temperatures, high humidity, and excessive vibration.
LAN cable
Use category 7 or above straight LAN cables (STP) when
connecting to peripheral devices.
The symbols on this product (including the accessories)
represent the following:
∏1 AC adaptor ∏1 DC cable
WARNING
CAUTION
AC
DC
Class II equipment (The construction of the product is
double-insulated.)
SH-WL40-TQBM0010_mst.book 2 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

TQBM0010 3

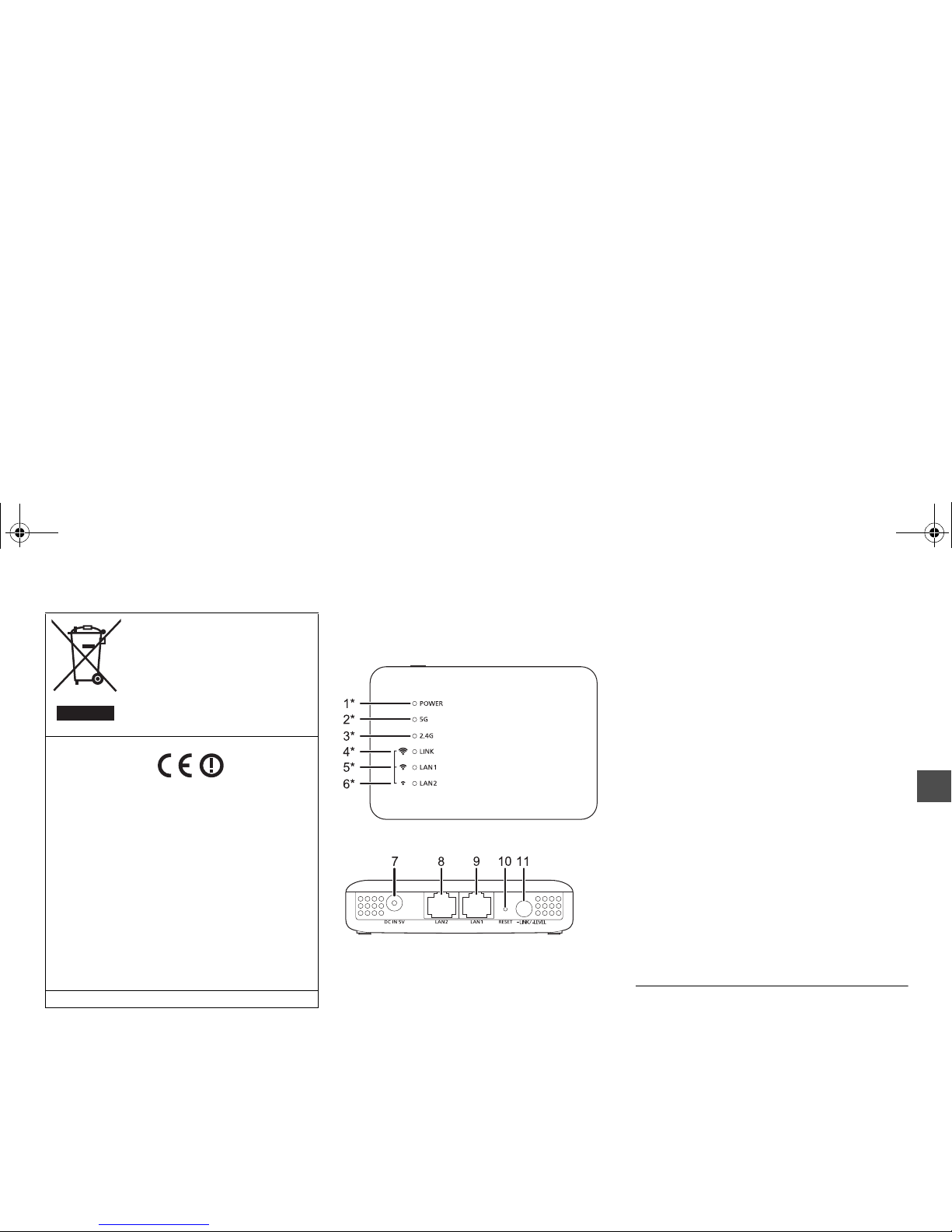

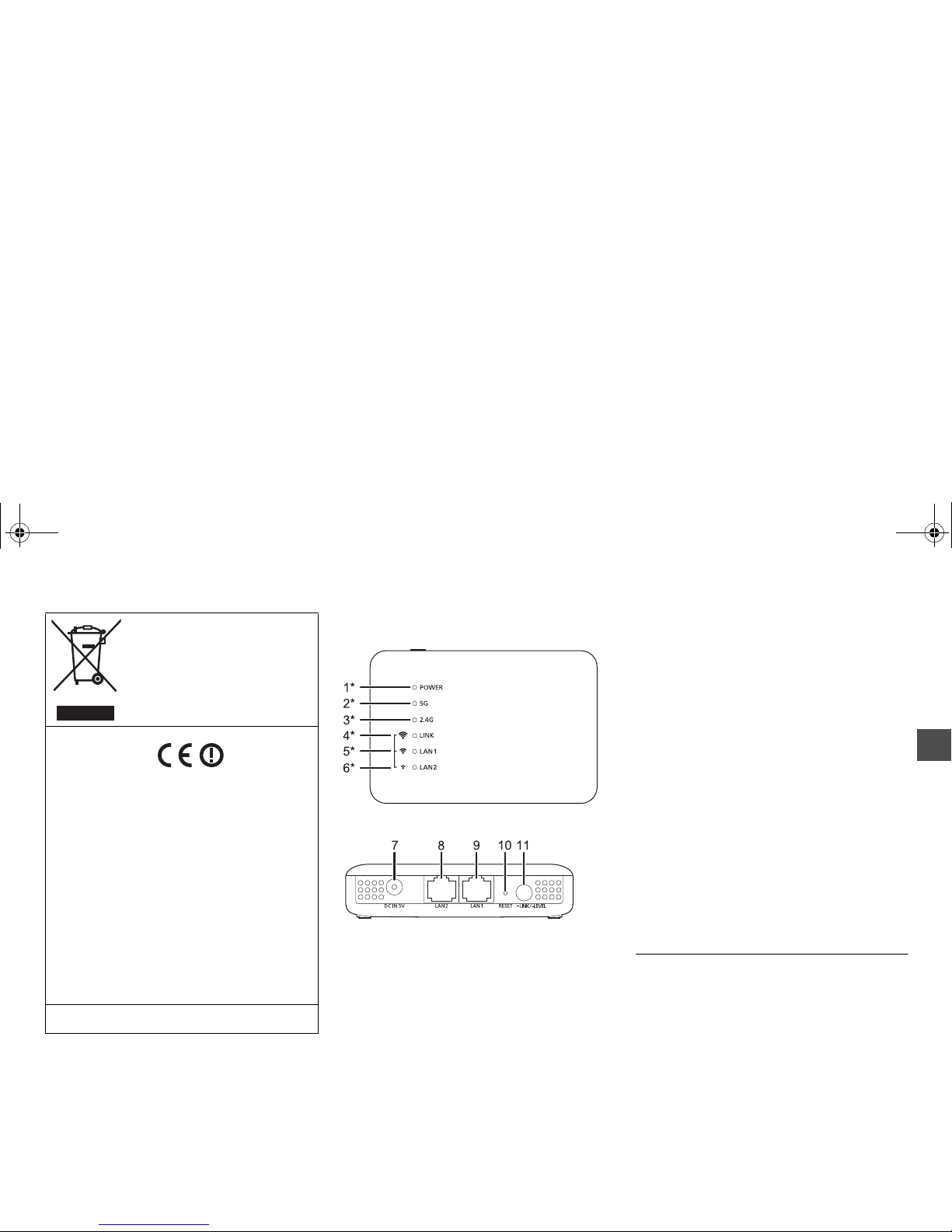

Control reference guide
Top
Rear
1 Power indicator
The unit is in the standby condition when the AC
adaptor is connected. The primary circuit is always
“live” as long as the AC adaptor is connected to an
electrical outlet.
2 5 G indicator
3 2.4 G indicator
4 LINK / Wireless LAN Signal Strength
(Strong) indicator*2
5 LAN1 / Wireless LAN Signal Strength
(Normal) indicator*2
6 LAN2 / Wireless LAN Signal Strength
(Weak) indicator*2
7 DC IN terminal
8LAN2 terminal
9LAN1 terminal
10 RESET button
Use a paper clip or similar to press this button
when this unit is not working correctly, for
example.
11 LINK / LEVEL button
The function varies depending on the length of
time it is pressed or pressed and held.
≥Press and hold for about 3 to 6 seconds to
connect to a 2.4 GHz network.
≥Press and hold for more than about 6 seconds to
connect to a 5 GHz network.
≥Press for a very short time (less than about
1 second) to check the strengh of signal
received from the wireless broadband router.
*1 Lights up or flashes when the corresponding
function is in operation.
*2 Indicates the wireless LAN signal strength of the
wireless broadband router.

≥When this unit is not working correctly, disconnect
and reconnect the AC adaptor first.
If the problem persists, press and hold the [RESET]
button with a paper clip or similar object for at least
5 seconds until the LINK indicator lights up, and then
release the button.
This symbol indicates
separate collection of waste
electrical and electronic
equipment.
More detailed information is
contained in “Operating
Instructions <Full version>”.
Declaration of Conformity (DoC)
Hereby, “Panasonic Corporation” declares that this product is
in compliance with the essential requirements and other
relevant provisions of Directive 1999/5/EC.
Customers can download a copy of the original DoC to our
R&TTE products from our DoC server:
http://www.doc.panasonic.de
Contact to Authorised Representative:
Panasonic Marketing Europe GmbH, Panasonic Testing
Centre, Winsbergring 15, 22525 Hamburg, Germany
This product is in compliance with the radio standards of the
following countries.
GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, PL, HU,
CZ, SK, EE, LV, LT, SI, BG, RO, MT, CY, IE, LU, HR, NO, CH,
IS, LI, TR
The WLAN feature of this product shall exclusively be used
inside buildings.
This product on purpose to connect to access point of
2.4 GHz or 5 GHz WLAN.
Product Identification Marking is located on the bottom of the
unit.
1
1
1
1
1
1
SH-WL40-TQBM0010_mst.book 3 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

4TQBM0010
Specifications
∫WIRELESS LAN SECTION
∫TERMINALS SECTION
∫ACCESSORIES SECTION
∫GENERAL
*1 When wireless LAN network activated (5 GHz or
2.4 GHz), and LAN terminals disconnected.
*2 When wireless LAN network activated (5 GHz or
2.4 GHz), and LAN terminals connected.

≥Specifications are subject to change without notice.
Connections and Settings

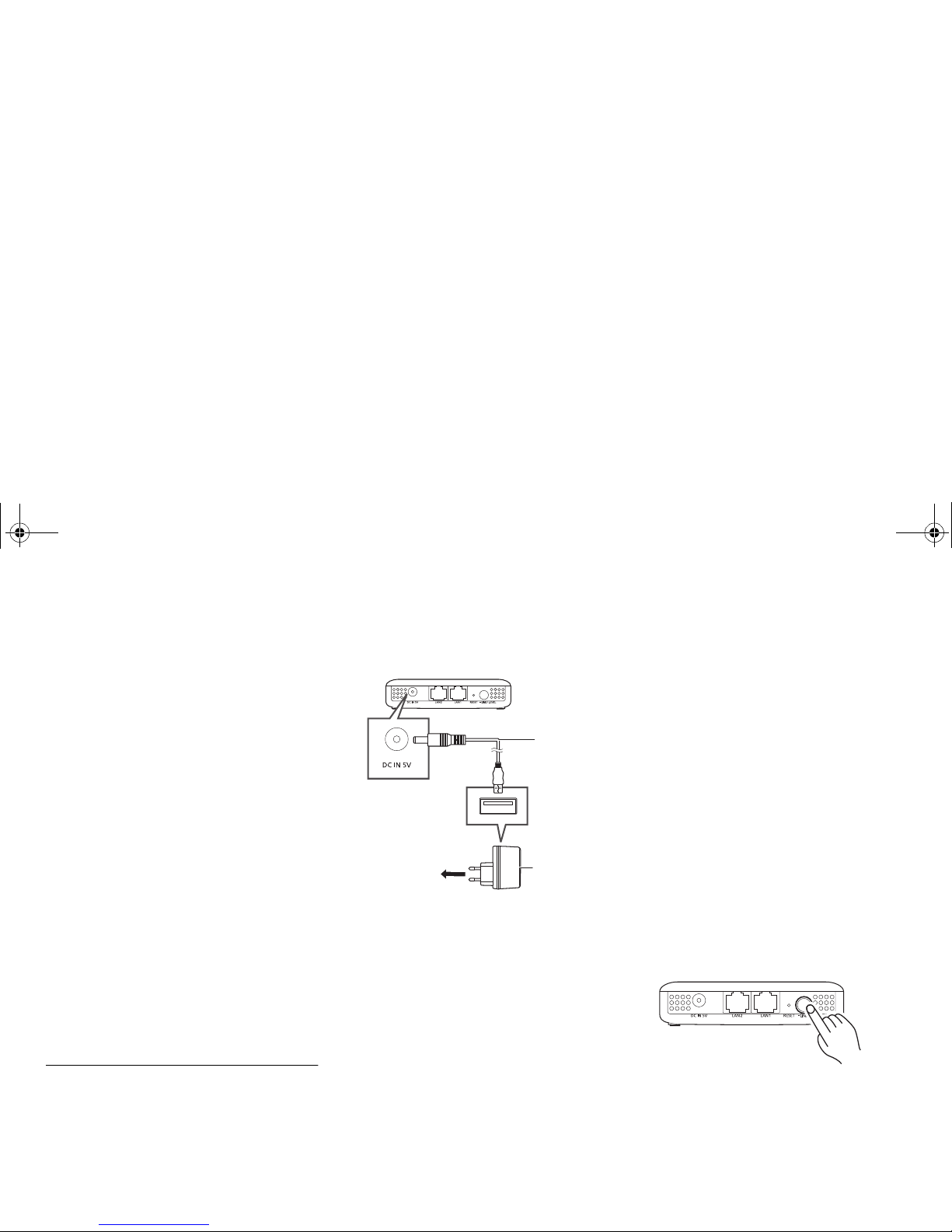

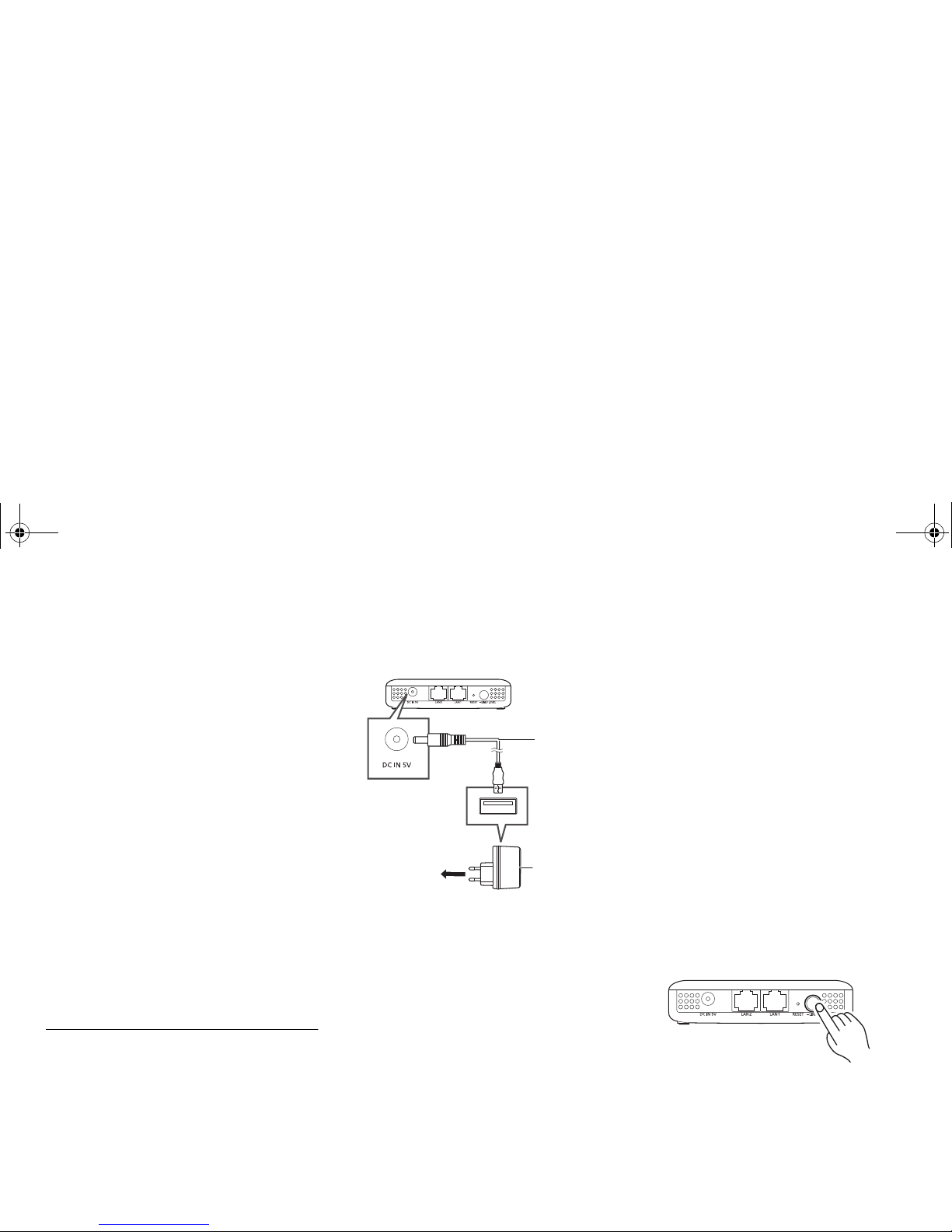

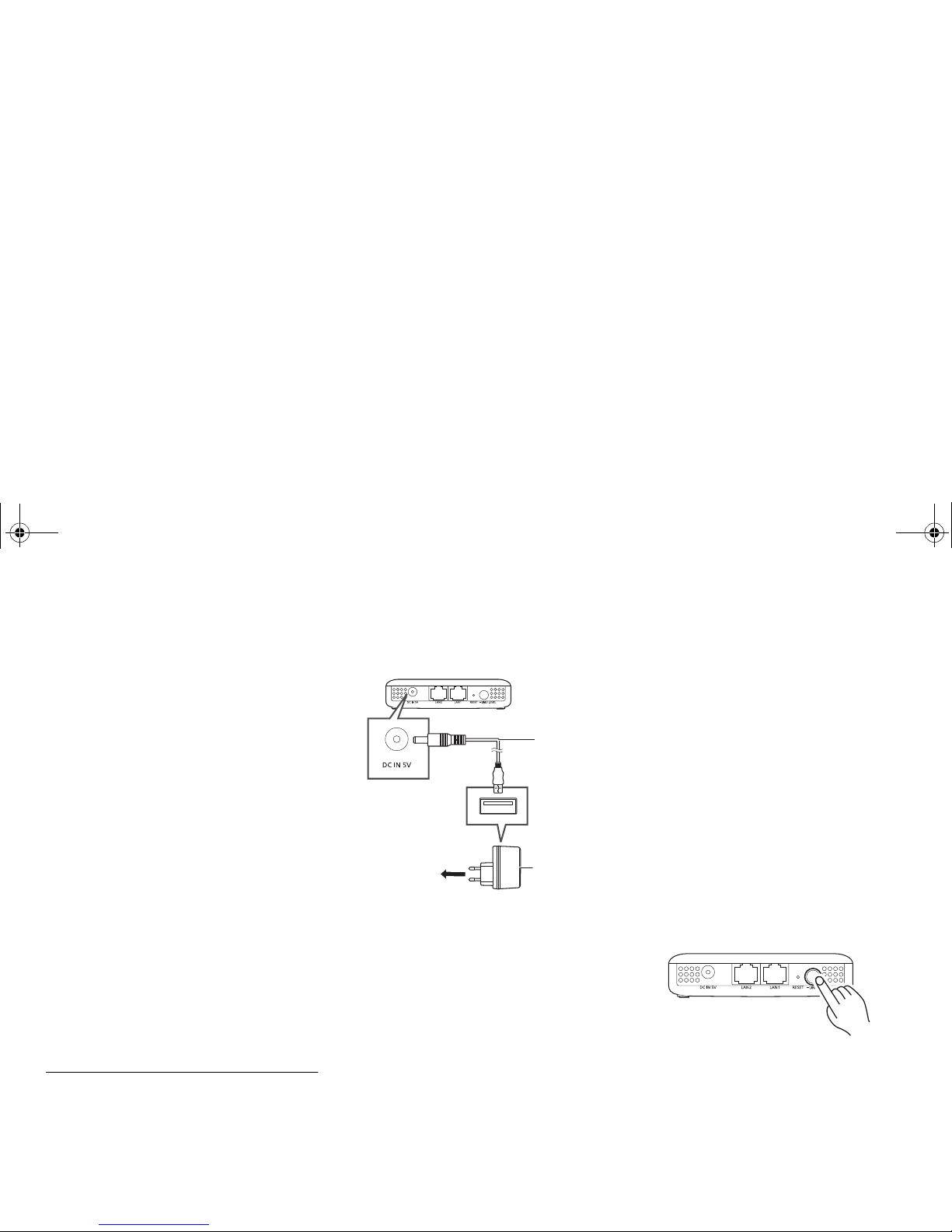

1Connect the DC cable to the AC
adaptor.
ADC cable (supplied)
Check the directions of the connectors, and plug
them straight in or unplug them straight out.
(Otherwise the connectors may bend out of shape,
which may cause malfunction.)
BAC adaptor (supplied)
Do not use any other AC adaptors except the
supplied one.
CTo a household mains socket
After connecting, check that indicators light
up as follows:
1The POWER indicator lights up.
2The 5 G and 2.4 G indicators lights up. (It takes
about 1 minute until this indicator lights up.)
2Pair with the wireless broadband
router.
Preparation
Fix to W52 if the wireless broadband router
supports W52, W53, and W56. (For how to fix,
refer to the operating instructions for the
wireless broadband router)
1Press the pairing button on the wireless
broadband router.
≥For details about pairing operations, refer to
the operating instructions for the wireless
broadband router.
2Select 2.4 GHz or 5 GHz to connect to a
network.
jTo connect to a 2.4 GHz network:
Press and hold the [jLINK/-LEVEL] button
for about 3 to 6 seconds.
jTo connect to a 5 GHz network:
Press and hold the [jLINK/-LEVEL] button
for more than about 6 seconds.
Stop pressing and holding the button when
the LINK indicator flashes once.
Pressing and holding the [jLINK/-LEVEL]
button will cause the LINK indicator to light up.
When you stop pressing and holding the
button, the LINK indicator will flash and the unit
will start connecting to the network of the
selected frequency band.
When the LINK indicator lights off and the
POWER indicator and the 5 G or 2.4 G
indicator light up, the connection is complete.
WLAN Standard IEEE802.11a/b/g/n
Frequency band 2.4 GHz band
5 GHz band
Channel 2.4 GHz 1 to 13 ch
5GHz W52: 36ch, 40ch, 44ch, 48ch
LAN port 2
10 Base-T/100 Base-TX
DC IN 5 V 1.8 A
AC Adaptor AC 110 V to 240 V, 50 Hz/60 Hz, 0.25 A
DC Cable 1.2 m (USB A to DC plug)
Power consumption Approx. 3.0 W
Power consumption in
“Network standby
mode”*1
Approx. 2.3 W
Power consumption in
“Network standby
mode”*2
Approx. 2.5 W
Dimensions (WkHkD)
Approx.
100.0 mm
k 23.0 mm k 67.2 mm
Mass Approx. 81.0 g
Operating temperature
range
0oC to r40 oC
Operating humidity range 10 % to 80 % RH
(no condensation)


SH-WL40-TQBM0010_mst.book 4 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

TQBM0010 5
3Determine the location to place
this unit.
1Disconnect the AC adaptor from the
electrical outlet.
2Connect the AC adaptor of this unit to an
electrical outlet located between the
wireless broadband router and the ALLTM
wireless speaker you want to connect to.
3Confirm that the indicator for the frequency
band of the network to which you have
connected in Step 2 (l4) lights up. (It takes
about 1 minute until the indicator lights up.)
4Check the strengh of signal received from
the wireless broadband router.
While the POWER indicator and the 5 G or 2.4 G
indicator are lit up, press the [
j LINK/-LEVEL]
button (for less than about 1 second).
Indicators should light up for about 2 seconds:
After the indicators light up for about 2 seconds,
the LINK, LAN1, and LAN2 indicators flash three
times.
≥Move this unit to a location where two or three of
the indicators light up and place it there.
≥If only one or none of the indicators light up,
move this unit a little closer to the wireless
broadband router. You can use a commercially-
available extension cord to change the location
of this unit.
4Connect to the ALLTM wireless
speaker.
Place the ALLTM wireless speaker.
≥ After placing this unit, check that the ALL
TM
wireless
speaker can be connected to the wireless LAN network.
≥ For information on how to connect to a wireless LAN
network and check the signal status on the ALL
TM
wireless speaker, refer to the operating instructions for it.
≥The ALLTM wireless speaker may not connect to this
unit, but to the wireless broadband router. If this
happens, disable the standby mode setting of the
ALLTM wireless speaker. You may need to reset the
speaker, depending on the model.
≥Match the frequency band of this unit with that of the
ALLTM wireless speaker.
≥If a connection attempt fails, repeat the procedure
from Step 2. (l4)
∫Layout example
If you cannot connect to a network with the connection
method described above, you can connect this unit to
a computer to set up a connection.
For details, refer to the “Operating Instructions <Full
version>”.
http://panasonic.jp/support/global/cs/audio/ALL/
index.html

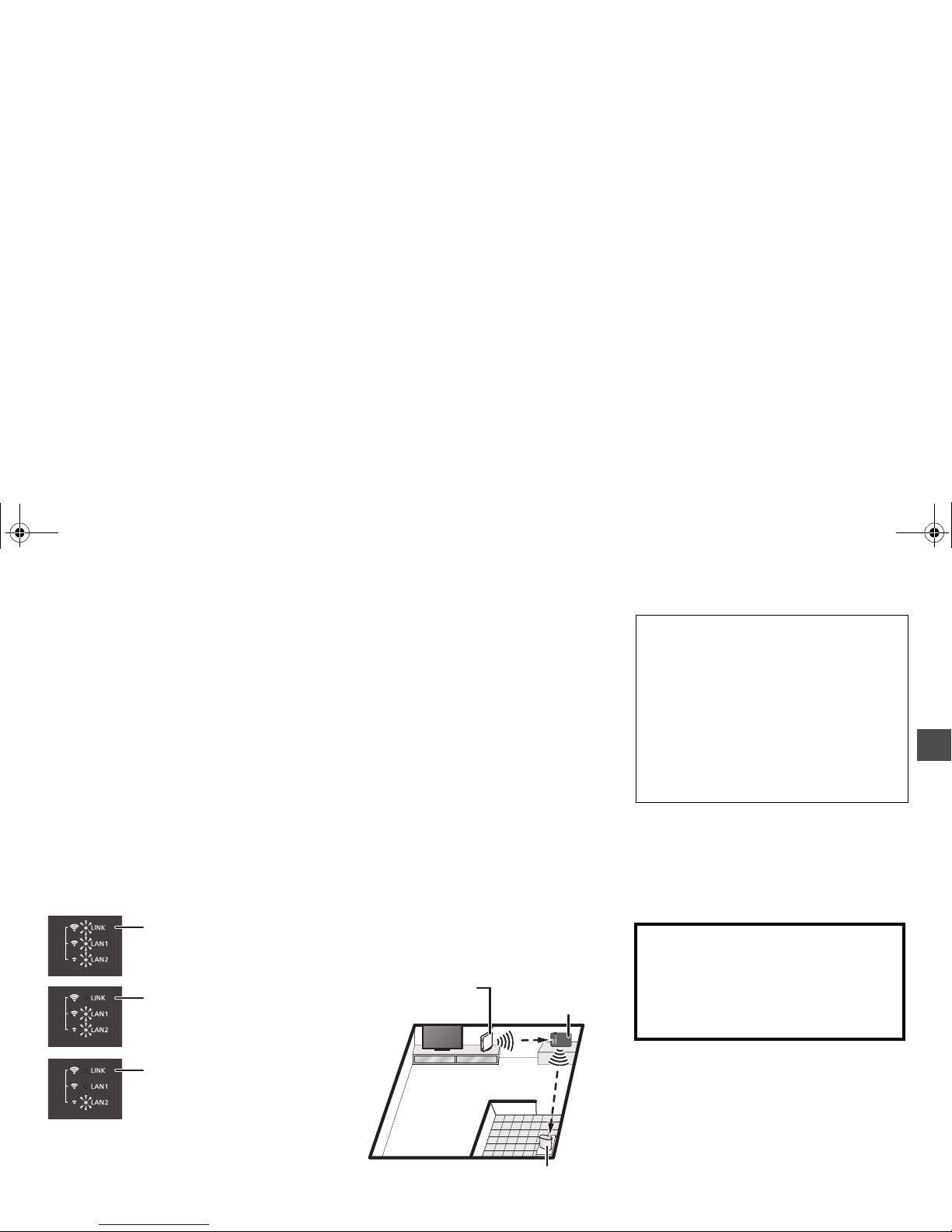

The LINK, LAN1, and LAN2
indicators light up
Wireless LAN signal strengh:
strong
The LAN1, and LAN2
indicators light up
Wireless LAN signal strengh:
normal
The LAN2 indicator lights up
Wireless LAN signal strengh:
weak
Wireless broadband
router, etc.
ALLTM wireless speaker
Wireless LAN Range
Extender
≥Depending on the materials and number of walls
and other environmental factors, signals may be
blocked.
≥Signals are particularly vulnerable to blockage if
there is any of the following obstacles between the
wireless broadband router or the ALLTM wireless
speaker and this unit:
metal object (reinforced concrete, furniture made
of metal materials, etc.), water, person, etc.
≥Use of two or more wireless LAN range extenders
(this unit, wireless broadband router, etc.) will
extend the signal coverage of your wireless
network, but this will cause audio to break up
frequently.
Further Support
For more information and other network setting
methods, refer to the Operating Instructions <Full
version>.
If you require further help, please visit
http://panasonic.jp/support/global/cs/audio/
ALL/index.html
(This site is in English only.)
SH-WL40-TQBM0010_mst.book 5 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

6TQBM0010
[DEUTSCH]
Wir danken Ihnen für den Kauf dieses
Produkts.
Bitte lesen Sie diese Anleitung vor der
Inbetriebnahme dieses Produkts aufmerksam
durch, und bewahren Sie dieses Handbuch für
spätere Bezugnahme griffbereit auf.
Bei diesem Gerät handelt es sich um einen
WLAN-Reichweitenverlängerer. Sie können
damit die Reichweite Ihres Funknetzwerks
erhöhen, wenn Sie einen ALLTM-
Funklautsprecher verwenden.
Platzieren Sie dieses Gerät zum Erhöhen der
Signalreichweite Ihres Funknetzwerks.
(Es sind keine Breitband-Router- oder
Zugangspunkt-Funktionen verfügbar.)
Zubehörteile

≥Das mitgelieferte DC-Kabel darf ausschließlich mit
diesem System verwendet werden. Verwenden Sie
es nicht mit anderen Geräten. Verwenden Sie auch
keine Kabel von anderen Geräten mit diesem
System.
Vorsichtsmaßnahmen
Gerät
≥Zur Reduzierung der Gefahr von Brand, elektrischem Schlag
und Beschädigung:
– Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit,
Tropfen oder Spritzern aus.
– Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie
Vasen, auf dieses Gerät.
– Ausschließlich das empfohlene Zubehör verwenden.
– Entfernen Sie die Abdeckungen nicht.
– Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich
zur Wartung an qualifiziertes Kundendienstpersonal.
– Lassen Sie keine Gegenstände aus Metall in dieses Gerät
fallen.
– Platzieren Sie keine Gegenstände auf diesem Gerät.
Netzadapter
≥Zur Reduzierung der Gefahr von Brand, elektrischem Schlag
und Beschädigung:
– Gewährleisten Sie, dass die Spannung der
Stromversorgung dem auf diesem Gerät angegebenen
Wert entspricht.
– Stecken Sie den Netzstecker vollständig in die Steckdose
ein.
– Ziehen Sie nicht am Kabel, knicken Sie es nicht und
stellen Sie keine schweren Gegenstände darauf.
– Fassen Sie den Stecker nicht mit nassen Händen an.
– Fassen Sie den Stecker beim Herausziehen an seinem
Korpus an.
– Verwenden Sie keinen beschädigten Netzstecker oder
eine beschädigte Steckdose.
≥Die Steckdose sollte in der Nähe des Gerätes installiert und
leicht zugängig sein.
Gerät
≥Dieses Gerät kann beim Betrieb Hochfrequenzstörungen
auffangen, die durch die Benutzung von Mobiltelefonen
verursacht werden. Sollte eine solche Störung auftreten,
erhöhen Sie bitte die Entfernung zwischen diesem Gerät und
dem Mobiltelefon.
Aufstellung
≥Stellen Sie dieses Gerät auf eine ebene Oberfläche.
≥Zur Reduzierung der Gefahr von Brand, elektrischem Schlag
und Beschädigung:
– Setzen Sie dieses Gerät keinem direkten Sonnenlicht,
hohen Temperaturen, starker Feuchtigkeit und
übermäßigen Erschütterungen aus.
LAN Kabel
Für den Anschluss von Peripheriegeräten verwenden Sie
gerade LAN Kabel (STP) der Kategorie 7 oder höher.
Die Symbole auf diesem Produkt (einschließlich Zubehör)
haben die folgenden Bedeutungen:
Dieses Gerät dient zum Anschließen eines ALLTM-
Funklautsprechers. Die Verschlüsselungsmethode
entspricht der Methode bei ALLTM-
Funklautsprechern.
Weitere Informationen finden Sie in der
Bedienungsanleitung Ihres ALLTM-
Funklautsprechers.
Spezielle Hilfe, Support und Beratung zu Ihrem
ALLTM-Audioprodukt erhalten Sie online unter:
http://panasonic.jp/support/global/cs/audio/ALL/
index.html
(Diese Internetseite ist nur auf Englisch verfügbar.)
∏1 Netzadapter ∏1 DC-Kabel
WARNUNG
ACHTUNG
Wechselstrom
DC
Gerät der Klasse II (doppelt isoliert konstruiert)
SH-WL40-TQBM0010_mst.book 6 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

TQBM0010 7
Verwendung der Bedienelemente
Oberseite
Rückseite
1 Stromanzeige
Das Gerät befindet sich im Standby-Modus, wenn
der Netzadapter angeschlossen wird. Der
Primärkreis ist immer aktiv, so lange der
Netzadapter an eine Steckdose angeschlossen ist.
2 5 G-Anzeige
32,4G-Anzeige
4 LINK / Anzeige der WLAN-Signalstärke
(Hoch)*2
5 LAN1 / Anzeige der WLAN-Signalstärke
(Normal)*2
6 LAN2 / Anzeige der WLAN-Signalstärke
(Niedrig)*2
7 DC IN-Anschluss
8 LAN2-Anschluss
9 LAN1-Anschluss
10 RESET-Taste
Drücken Sie diese Taste mit einer Büroklammer
oder einem ähnlichen Objekt, wenn dieses Gerät
beispielsweise nicht korrekt funktioniert.
11 LINK / LEVEL-Taste
Die Funktion variiert je nach Tastendruckdauer.
≥Ca. 3 bis 6 Sekunden gedrückt halten, um eine
Verbindung mit einem 2,4 GHz-Netzwerk
herzustellen.
≥Länger als ca. 6 Sekunden gedrückt halten, um
eine Verbindung mit einem 5 GHz-Netzwerk
herzustellen.
≥Kurz drücken (weniger als ca. 1 Sekunde), um
die Signalstärke des WLAN-Routers zu
überprüfen.
*1 Leuchtet oder blinkt, wenn die entsprechende
Funktion aktiv ist.
*2 Hier wird die Signalstärke des WLAN-Routers
angezeigt.

≥Wenn dieses Gerät nicht korrekt funktioniert, trennen
Sie zunächst den Netzadapter ab und schließen ihn
dann wieder an.
Besteht das Problem weiterhin, halten Sie die
[RESET]-Taste mit einer Büroklammer oder einem
ähnlichen Objekt mindestens 5 Sekunden lang
gedrückt, bis die LINK-Anzeige leuchtet, und lassen
die Taste dann los.
Dieses Symbol weist auf eine
separate Sammlung von
Elektro- und elektronischen
Geräten hin.
Weitere Einzelheiten sind in
der “Bedienungsanleitung
<Vollversion>” enthalten.
Konformitätserklärung (DoC)
Hiermit erklärt “Panasonic Corporation”, dass dieses Produkt
den grundlegenden Anforderungen sowie den anderen
relevanten Vorschriften der Richtlinie 1999/5/EG entspricht.
Kunden können eine Kopie der Original-DoC unserer R&TTE-
konformen Geräte von unserem DoC-Server herunterladen:
http://www.doc.panasonic.de
Kontaktadresse des zugelassenen Vertragsbüros:
Panasonic Marketing Europe GmbH, Panasonic Testing
Centre, Winsbergring 15, 22525 Hamburg, Deutschland
Dieses Produkt entspricht den Funkstandards der folgenden
Länder.
GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, PL, HU,
CZ, SK, EE, LV, LT, SI, BG, RO, MT, CY, IE, LU, HR, NO, CH,
IS, LI, TR
Die WLAN-Funktion dieses Produkts darf ausschließlich in
geschlossenen Räumen verwendet werden.
Dieses Produkt ist auf Zugangspunkte mit 2,4 GHz- oder
5 GHz-WLAN ausgelegt.
Die Produktkennzeichnung befindet sich auf der Unterseite
des Geräts.
1
1
1
1
1
1
SH-WL40-TQBM0010_mst.book 7 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

8TQBM0010
Technische Daten
∫WLAN-Abschnitt
∫ANSCHLUSS-ABSCHNITT
∫ZUBEHÖR-ABSCHNITT
∫ALLGEMEIN
*1 Wenn WLAN aktiviert ist (5 GHz oder 2,4 GHz) und
keine LAN-Anschlüsse verwendet werden.
*2 Wenn WLAN aktiviert ist (5 GHz oder 2,4 GHz) und
LAN-Anschlüsse verwendet werden.

≥Änderung der technischen Daten vorbehalten.
Anschlüsse und Einstellungen
1Verbinden Sie das DC-Kabel mit
dem Netzadapter.
ADC-Kabel (mitgeliefert)
Überprüfen Sie die Pole der Stecker und stecken
Sie sie gerade hinein/ziehen Sie sie gerade
heraus. (Anderenfalls können die Stecker
verbiegen, und es kann zu Funktionsfehlern
kommen.)
BNetzadapter (mitgeliefert)
Verwenden Sie ausschließlich den mitgelieferten
Netzadapter.
CAn eine Netzsteckdose
Überprüfen Sie nach dem Anschließen, dass
die Anzeigen wie folgt leuchten:
1Die POWER-Anzeige leuchtet.
2Die 5 G- und die 2,4 G-Anzeige leuchten. (es
dauert ca. 1 Minute, bis diese Anzeige
leuchtet.)
2Führen Sie eine Kopplung mit
dem Breitband-Router aus.
Vorbereitung
Wählen Sie dauerhaft die Einstellung W52 aus,
wenn der WLAN-Breitband-Router W52, W53
und W56 unterstützt. (Informationen zum
dauerhaften Einstellen finden Sie in der
Bedienungsanleitung des Breitband-Routers.)
1Drücken Sie die Kopplungstaste am
Breitband-Router.
≥Einzelheiten zu Kopplungsvorgängen finden
Sie in der Bedienungsanleitung des
Breitband-Routers.
2Wählen Sie 2,4 GHz oder 5 GHz aus, um
eine Verbindung mit einem Netzwerk
herzustellen.
jVerbinden mit einem 2,4 GHz-Netzwerk:
Halten Sie die [jLINK/-LEVEL]-Taste ca. 3
bis 6 Sekunden lang gedrückt.
jVerbinden mit einem 5 GHz-Netzwerk:
Halten Sie die [jLINK/-LEVEL]-Taste
mindestens 6 Sekunden lang gedrückt.
Lassen Sie die Taste los, wenn die LINK-
Anzeige einmal blinkt.
Wenn Sie die [jLINK/-LEVEL]-Taste gedrückt
halten, leuchtet die LINK-Anzeige. Wenn Sie
die Taste loslassen, blinkt die LINK-Anzeige,
und es wird eine Verbindung mit dem Netzwerk
des ausgewählten Frequenzbands hergestellt.
Wenn die LINK-Anzeige erlischt und die
POWER-Anzeige sowie die 5 G- oder 2,4 G-
Anzeige leuchten, wurde die Verbindung
erfolgreich hergestellt.
WLAN-Standard IEEE802.11a/b/g/n
Frequenzband 2,4 GHz Band
5 GHz Band
Kanal 2,4 GHz 1 bis 13 ch
5GHz W52: 36ch, 40ch, 44ch, 48ch
LAN-Anschluss 2
10 Base-T/100 Base-TX
DC IN 5 V 1,8 A
Netzadapter Wechselstrom 110 V bis 240 V, 50 Hz/
60 Hz, 0,25 A
DC-Kabel 1,2 m (USB A-DC-Stecker)
Stromverbrauch Ca. 3,0 W
Stromverbrauch im
“Netzwerk-Standby-
Modus”*1
Ca. 2,3 W
Stromverbrauch im
“Netzwerk-Standby-
Modus”*2
Ca. 2,5 W
Abmessungen (BkHkT)
Ca.
100,0 mm
k 23,0 mm k 67,2 mm
Gewicht Ca. 81,0 g
Betriebstemperaturbereich 0oC bis r40 oC
Betriebsluftfeuchtigkeits
bereich
10 % bis 80 % RH
(keine Kondensation)


SH-WL40-TQBM0010_mst.book 8 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

TQBM0010 9
3 Bestimmen Sie den Ort, an dem
dieses Gerät platziert werden soll.
1Trennen Sie den Netzadapter von der
Steckdose.
2Verbinden Sie den Netzadapter dieses
Geräts mit einer Steckdose zwischen dem
WLAN-Router und dem anzuschließenden
ALLTM-Funklautsprecher.
3Vergewissern Sie sich, dass die Anzeige für
das Frequenzband des Netzwerks leuchtet,
mit welchem die Verbindung in Schritt 2
(l8) hergestellt wurde. (Es dauert ca.
1 Minute, bis die Anzeige leuchtet.)
4Überprüfen Sie die vom WLAN-Router
eingehende Signalstärke.
Wenn die POWER-Anzeige und die 5 G- oder die
2,4 G-Anzeige leuchten, drücken Sie die [
j LINK/
-LEVEL]-Taste (kürzer als 1 Sekunde).
Folgende Anzeigen sollten ca. 2 Sekunden
lang leuchten:
Wenn die Anzeigen ca. 2 Sekunden lang
geleuchtet haben, blinken die Anzeigen LINK,
LAN1 und LAN2 dreimal.
≥Platzieren Sie dieses Gerät an einem Ort, an
dem zwei oder drei der Anzeigen leuchten.
≥Wenn keine oder eine der Anzeigen leuchtet,
verringern Sie den Abstand dieses Geräts zum
Breitband-Router. Sie können ein
handelsübliches Verlängerungskabel
verwenden, um die Position dieses Geräts zu
verändern.
4Schließen Sie den ALLTM-
Funklautsprecher an.
Platzieren Sie den ALLTM-Funklautsprecher.
≥ Wenn Sie dieses Gerät platziert haben, vergewissern Sie
sich, dass der ALL
TM
-Funklautsprecher mit dem
Funknetzwerk verbunden werden kann.
≥ Informationen zum Verbinden mit einem Funknetzwerk
und zum Überprüfen des Signalstatus am ALL
TM
-
Funklautsprecher finden Sie in der Bedienungsanleitung
des Funklautsprechers.
≥Vom ALLTM-Funklautsprecher wird möglicherweise
eine Verbindung mit dem Breitband-Router anstatt
mit diesem Gerät hergestellt. Deaktivieren Sie in
diesem Fall die Standby-Modus-Einstellung des
ALLTM-Funklautsprechers. Je nach Modell muss der
Lautsprecher möglicherweise zurückgesetzt werden.
≥Passen Sie das Frequenzband dieses Geräts an den
ALLTM-Funklautsprecher an.
≥Wenn keine Verbindung hergestellt werden kann,
wiederholen Sie den Vorgang ab Schritt 2. (l8)
∫Beispiel-Layout
Wenn mit der oben beschriebenen Methode keine
Netzwerkverbindung hergestellt werden kann,
schließen Sie dieses Gerät an einen Computer an, um
die Verbindung einzurichten.
Detaillierte Informationen finden Sie in der
“Bedienungsanleitung <Vollversion>”.
http://panasonic.jp/support/global/cs/audio/ALL/
index.html
Die Anzeigen LINK, LAN1 und
LAN2 leuchten
WLAN-Signalstärke: Hoch
Die Anzeigen LAN1 und LAN2
leuchten
WLAN-Signalstärke: Normal
Die LAN2-Anzeige leuchtet
WLAN-Signalstärke: Niedrig
WLAN-Breitband-
Router, usw.
ALLTM-Funklautsprecher
WLAN-
Reichweitenverlängerer
≥Je nach Anzahl und Beschaffenheit der Wände
und anderer Umgebungsfaktoren können Signale
blockiert werden.
≥Die Signale werden durch folgende Hindernisse
zwischen Breitband-Router/ALLTM-
Funklautsprecher und diesem Gerät besonders
stark beeinträchtigt:
Metall (Stahlbeton, Möbel aus Metall usw.),
Wasser, Personen usw.
≥Durch das Verwenden von zwei oder mehr WLAN-
Reichweitenverlängerern (dieses Gerät, WLAN-
Breitband-Router usw.) wird die Signalreichweite
Ihres Funknetzes erhöht, es kommt jedoch zu
häufigen Unterbrechungen der Audiowiedergabe.
Weiterer Support
Weitere Informationen und Methoden zur
Netzwerkeinrichtung finden Sie in der
Bedienungsanleitung <Vollversion>.
Benötigen Sie Hilfe? Besuchen Sie
http://panasonic.jp/support/global/cs/audio/
ALL/index.html
(Diese Internetseite ist nur auf Englisch verfügbar.)
SH-WL40-TQBM0010_mst.book 9 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

10 TQBM0010
Nous vous remercions d’avoir acheté ce
produit.
Veuillez lire attentivement les présentes
instructions avant d’utiliser ce produit, et
conserver ce manuel pour utilisation ultérieure.
Cet appareil est un Relais réseau sans fil. Il
augmente la zone de couverture de votre
réseau LAN sans fil lorsqu'il est utilisé avec
une enceinte sans fil ALLTM.
Placez cet appareil pour étendre la
couverture du signal de votre réseau LAN
sans fil.
(Il ne fait office ni de routeur à haut débit ni de
point d'accès.)
Accessoires

≥Le câble CC fourni doit être uniquement utilisé avec
ce système. Ne l’utilisez pas avec un autre
équipement. N’utilisez pas non plus les câbles
appartenant à un autre équipement avec ce
système.
Précautions
Appareil
≥Pour réduire les risques d’incendie, d’électrocution ou de
dommages au produit,
– N’exposez pas cet appareil à la pluie, l’humidité,
l’égouttement ou l’éclaboussement.
– Ne placez pas d’objets remplis d’eau, tels que des vases, sur
l’appareil.
– Utiliser exclusivement les accessoires préconises.
– Ne retirez pas les caches.
– Ne réparez pas l’appareil vous-même. Confiez l’entretien a un
personnel qualifié.
– Ne laissez pas d’objets métalliques tomber dans cet appareil.
– Ne placez aucun élément sur le dessus cet appareil.
Adaptateur secteur
≥Pour réduire les risques d’incendie, d’électrocution ou de
dommages au produit,
– Assurez-vous que la puissance du voltage fourni correspond
au voltage inscrit sur l’appareil.
– Branchez la prise secteur dans la prise électrique.
– Ne pas tirer, plier ou placer des objets lourds sur le cordon.
– Ne manipulez pas la prise avec les mains mouillées.
– Tenez le corps de la prise secteur en la débranchant.
– N’utilisez pas de prise secteur ni de prise de courant
endommagée.
≥La prise électrique devra être située près de l’équipement et
devra être facilement accessible.
Appareil
≥ Cet appareil peut être perturbé par des interférences causées
par des téléphones mobiles pendant l’utilisation. En présence de
telles interférences, éloignez le téléphone mobile de cet appareil.
Emplacement
≥Placez cet appareil sur une surface plane.
≥Pour réduire les risques d’incendie, d’électrocution ou de
dommages au produit,
– N’exposez pas cet appareil directement aux rayons du soleil,
à des températures élevées, à une humidité élevée ni à des
vibrations excessives.
Câble réseau (LAN)
Utilisez des câbles réseau droits de catégorie 7 ou supérieure
(STP) pour brancher les dispositifs périphériques.
Les symboles sur ce produit (y compris sur les accessoires)
signifient les choses suivantes :
FRANÇAIS
Cet appareil est un dispositif conçu pour être
connecté à une enceinte sans fil ALLTM. Sa méthode
de chiffrement est la même que celle utilisée par les
enceintes sans fil ALLTM.
Pour avoir plus de détails, lisez le mode d’emploi de
votre enceinte sans fil ALLTM.
Pour avoir une aide, une assistance et des conseils
plus précis sur votre produit Audio connecté ALLTM,
visitez le site :
http://panasonic.jp/support/global/cs/audio/ALL/
index.html
(Ce site est uniquement en anglais.)
∏1 Adaptateur
secteur
∏1 Câble CC
AVERTISSEMENT
ATTENTION
SECTEUR
CC
Équipement de Classe II (Le produit a été construit
avec une double isolation.)
SH-WL40-TQBM0010_mst.book 10 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

TQBM0010 11
Guide de référence des
commandes
Haut
Arrière
1 Indicateur d'alimentation
L'appareil est en veille lorsque l'adaptateur secteur
est branché. Le circuit principal reste "vivant" aussi
longtemps que l'adaptateur secteur est branché à
une prise électrique.
2 Indicateur 5 G
3 Indicateur 2,4 G
4 LINK / Indicateur de la force du signal du
réseau local sans fil (Fort)*2
5 LAN1 / Indicateur de la force du signal du
réseau local sans fil (Normal)*2
6 LAN2 / Indicateur de la force du signal du
réseau local sans fil (Faible)*2
7Prise DC IN
8 Prise LAN2
9 Prise LAN1
10 Bouton RESET
Utilisez un trombone ou quelque chose de
similaire pour appuyer sur ce bouton si, par
exemple, cet appareil ne fonctionne pas
correctement.
11 Touche LINK / LEVEL
La fonction change en fonction de la durée
pendant laquelle elle est pressée.
≥Appuyez pendant 3 à 6 secondes pour vous
connecter à un réseau de 2,4 GHz.
≥Appuyez pendant plus de 6 secondes pour vous
connecter à un réseau de 5 GHz.
≥Appuyez pendant un très court moment (moins
de 1 seconde) pour vérifier la force du signal
reçu du routeur à haut débit sans fil.
*1 Reste fixe ou clignote lorsque la fonction
correspondante est en cours d'utilisation.
*2 Indique la force du signal du réseau sans fil du
routeur à haut débit sans fil.

≥Si cet appareil ne fonctionne pas correctement,
commencez par débrancher et rebrancher
l’adaptateur secteur.
Si le problème persiste, appuyez sur le bouton
[RESET] à l'aide d'un trombone ou de quelque chose
de similaire pendant au moins 5 secondes jusqu'à ce
que l'indicateur LINK s'allume, puis relâchez le
bouton.
Ce pictogramme indique la
collecte sélective des
appareils électriques et
électroniques usagés.
Pour de plus amples
informations, veuillez
consulter ‘Mode d’emploi
<Version complète>’.
Déclaration de conformité (DoC)
Par la présente, “Panasonic Corporation” déclare que ce
produit est en conformité avec les exigences essentielles et
les autres clauses justificatives de la Directive 1999/5/EC.
Les clients peuvent télécharger un exemplaire de la DoC
originale de nos produits R&TTE sur notre serveur de DoC :
http://www.doc.panasonic.de
Pour contacter le Représentant autorisé :
Panasonic Marketing Europe GmbH, Panasonic Testing
Centre, Winsbergring 15, 22525 Hamburg, Allemagne
Ce produit est conforme aux normes radio des pays suivants.
GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, PL, HU, CZ,
SK, EE, LV, LT, SI, BG, RO, MT, CY, IE, LU, HR, NO, CH, IS, LI, TR
Le dispositif WLAN de ce produit devra être exclusivement
utilisé à l'intérieur d'un bâtiment.
Ce produit permet de se connecter à un point d'accès WLAN
de 2,4 GHz ou de 5 GHz.
Le symbole d’identification du produit est situé sous l’appareil.
1
1
1
1
1
1
SH-WL40-TQBM0010_mst.book 11 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

12 TQBM0010
Caractéristiques
∫SECTION RÉSEAU SANS FIL
∫SECTION CONNECTEUR
∫SECTION ACCESSOIRES
∫GÉNÉRALITÉS
*1 Lorsque le réseau local sans fil est activé (5 GHz ou
2,4 GHz) et que les prises LAN sont débranchées.
*2 Lorsque le réseau local sans fil est activé (5 GHz ou
2,4 GHz) et que les prises LAN sont branchées.

≥Ces caractéristiques peuvent être soumises à des
changements sans avis préalable.
Raccordements et réglages
1Branchez le câble CC à
l'adaptateur secteur.
ACâble CC (fourni)
Vérifiez le sens des connecteurs, et insérez-les ou
retirez-les en les gardant droits. (Autrement les
connecteurs pourraient se déformer, ce qui
causerait un dysfonctionnement.)
BAdaptateur secteur (fourni)
N'utilisez aucun autre adaptateur secteur excepté
celui fourni.
CVers une prise secteur
Après le raccordement, vérifiez que les
indicateurs s'allument de la manière
suivante :
1L’indicateur POWER s’allume.
2Les indicateurs 5 G et 2,4 G s'allument. (Cela
peut prendre jusqu'à 1 minute avant que cet
indicateur s'allume.)
2Appairez avec le routeur à haut
débit sans fil.
Préparatifs
Fixez sur W52 si le routeur à haut débit sans fil
prend en charge le W52, W53 et W56. (Pour
connaitre la manière de fixer, consultez le
mode d'emploi du routeur à haut débit sans fil.)
1Appuyez sur la touche d'appairage du
routeur à haut débit sans fil.
≥Pour plus de détails sur les commandes
d'appairage, consultez le mode d’emploi du
routeur à haut débit sans fil.
2Sélectionnez 2,4 GHz ou 5 GHz pour vous
connecter à un réseau.
jPour vous connecter à un réseau 2,4 GHz:
Appuyez sur la touche [jLINK/-LEVEL]
pendant 3 à 6 secondes.
jPour vous connecter à un réseau 5 GHz:
Appuyez sur la touche [jLINK/-LEVEL]
pendant plus de 6 secondes.
Lâchez la touche lorsque l'indicateur LINK a
clignoté une fois.
Appuyer de façon prolongée sur la touche
[jLINK/-LEVEL] allumera l'indicateur LINK.
Lorsque vous relâchez la touche, l'indicateur
LINK clignote et l'appareil se connecte au
réseau de la bande de fréquence sélectionnée.
Une fois que l'indicateur LINK s'est éteint et
que l'indicateur POWER ainsi que l'indicateur
5 G ou 2,4 G sont allumés, la connexion est
établie.
Norme WLAN IEEE802.11a/b/g/n
Bande de
fréquence
Bande 2,4 GHz
Bande 5 GHz
Canal 2,4 GHz Canaux 1 à 13
5 GHz W52 : canal 36, canal 40, canal 44,
canal 48
Port LAN 2
10 Base-T/100 Base-TX
DC IN 5 V 1,8 A
Adaptateur
secteur
SECTEUR 110 V à 240 V,
50 Hz/60 Hz, 0,25 A
Câble CC 1,2 m (USB A à une fiche CC)
Consommation d’énergie Environ 3,0 W
Consommation d’énergie
en “mode veille Réseau”*1Environ 2,3 W
Consommation d’énergie
en “mode veille Réseau”*2Environ 2,5 W
Dimensions (LkHkP)
Environ
100,0 mm
k 23,0 mm k 67,2 mm
Masse Environ 81,0 g
Plage de température en
fonctionnement
0oC à r40 oC
Plage d’humidité de
fonctionnement
10 % à 80 % d’humidité
relative
(sans condensation)


SH-WL40-TQBM0010_mst.book 12 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

TQBM0010 13
3Déterminez l'endroit où placer
cet appareil.
1Débranchez l'adaptateur secteur de la prise
électrique.
2Branchez l'adaptateur secteur de cet
appareil à une prise électrique située entre
le routeur à haut débit sans fil et l'enceinte
sans fil ALLTM que vous désirez connecter.
3Vérifiez que l'indicateur de la bande de
fréquence du réseau auquel vous vous êtes
connecté à l'étape 2 (l12) est allumé. (Cela
prend environ 1 minute avant que
l'indicateur s'allume.)
4Vérifiez la force du signal reçu du routeur à
haut débit sans fil.
Tandis que l'indicateur POWER et l'indicateur 5 G
ou 2,4 G sont allumés, appuyez sur la touche
[
j LINK/-LEVEL] (pendant moins de 1 seconde).
Les indicateurs restent allumés pendant
environ 2 secondes :
Une fois que les indicateurs sont restés allumés
pendant environ 2 secondes, les indicateurs LINK,
LAN1, et LAN2 clignotent trois fois.
≥Déplacez cet appareil jusqu'à un endroit où
deux ou trois des indicateurs restent allumés et
placez-le à cet endroit.
≥Si un seul ou aucun indicateur n'est allumé,
rapprochez légèrement cet appareil du routeur à
haut débit sans fil. Vous pouvez utiliser une
rallonge disponible dans le commerce pour
changer la position de cet appareil.
4 Connectez l'enceinte sans fil ALL
TM
.
Positionnez l'enceinte sans fil ALLTM.
≥ Après avoir positionné cet appareil, vérifiez que
l'enceinte sans fil ALL
TM
peut être connectée au réseau
LAN sans fil.
≥ Pour avoir des informations sur la manière de se
connecter à un réseau LAN sans fil et de vérifier l'état du
signal sur une enceinte sans fil ALL
TM
, lisez le mode
d'emploi à cet effet.
≥L'enceinte sans fil ALLTM ne se connecte pas à cet
appareil, mais au routeur à haut débit sans fil. Si cela
arrive, désactivez le paramètre du mode veille de
l'enceinte sans fil ALLTM. Vous pourriez avoir besoin
de réinitialiser l'enceinte, en fonction du modèle.
≥Faites correspondre la bande de fréquence de cet
appareil avec celle de l'enceinte sans fil ALLTM.
≥Si la tentative de connexion échoue, recommencez
la procédure à partir de l'étape 2. (l12)
∫Exemple de configuration
Si vous ne pouvez pas vous connecter à un réseau
avec la méthode décrite précédemment, vous pouvez
connecter cet appareil à un ordinateur pour configurer
une connexion.
Pour plus de détails, consultez le “Mode d’emploi
<Version complète>”.
http://panasonic.jp/support/global/cs/audio/ALL/
index.html
Les indicateurs LINK, LAN1 et
LAN2 s'allument
Force du signal réseau sans fil :
fort
Les indicateurs LAN1 et LAN2
s'allument
Force du signal réseau sans fil :
normal
L’indicateur LAN2 s’allume
Force du signal réseau sans fil :
faible
Routeur à haut débit
sans fil, etc.
Enceinte sans fil ALLTM
Relais réseau sans fil
≥En fonction des matériaux, du nombre de murs et
d'autres facteurs environnementaux, les signaux
peuvent être bloqués.
≥Les signaux sont particulièrement sensibles au
blocage s'il y a les obstacles suivants entre le
routeur à haut débit sans fil ou l'enceinte sans fil
ALLTM et cet appareil :
objet métallique (béton armé, meubles comprenant
du métal, etc.) eau, personne, etc.
≥Utiliser deux relais réseau sans fil (cet appareil,
routeur à haut débit sans fil, etc.) ou plus étendra
la couverture du signal de votre réseau sans fil,
mais provoquera de fréquentes coupures du son.
Assistance supplémentaire
Pour avoir plus d’informations et connaitre les
autres méthodes de configuration réseau,
consultez le mode d’emploi <Version complète>.
Si vous avez besoin d’une aide supplémentaire,
visitez l’adresse
http://panasonic.jp/support/global/cs/audio/
ALL/index.html
(Ce site est uniquement en anglais.)
SH-WL40-TQBM0010_mst.book 13 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

14 TQBM0010
[ITALIANO]
La ringraziamo per l’acquisto di questo
prodotto.
Leggere attentamente queste istruzioni prima
di utilizzare il presente prodotto, e conservare
questo manuale per usi futuri.
Questa unità è un Extender LAN senza fili.
Espande l'area di copertura della propria
rete wireless LAN quando viene usata con
altoparlanti wireless ALLTM.
Posizionare questa unità per estendere la
copertura del segnale della propria rete
wireless LAN.
(Non ha funzionalità router a banda larga
wireless o punto di accesso.)

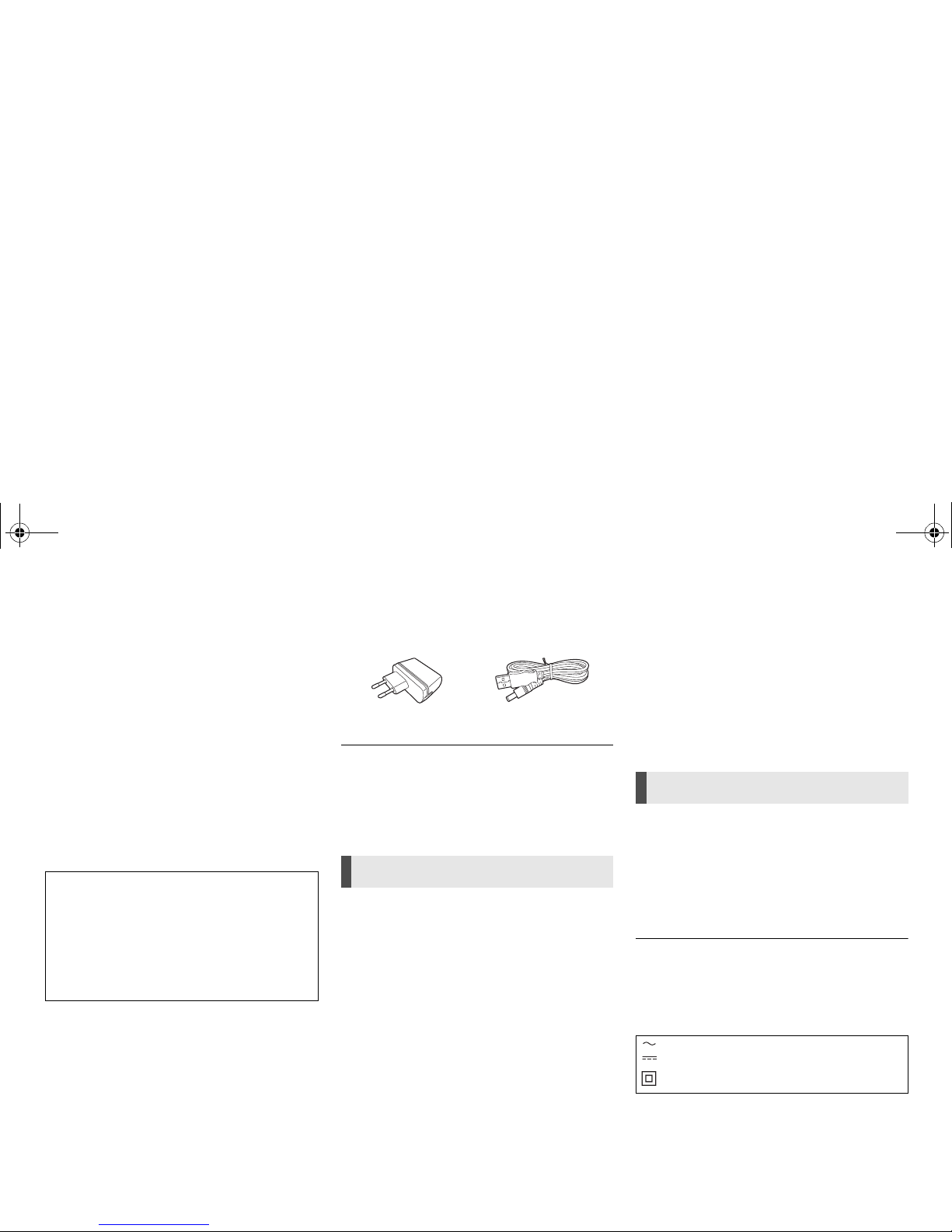

Accessori

≥Il cavo CC in dotazione deve essere utilizzato solo
con questo sistema. Non utilizzarlo con altre
apparecchiature. Inoltre, non utilizzare cavi di altre
apparecchiature con questo sistema.
Precauzioni
Unità
≥Per ridurre il rischio d’incendio, folgorazioni o danni all’unità,
– Non esporre questa unità alla pioggia, umidità,
gocciolamenti o spruzzi.
– Non posare oggetti contenenti liquidi, come un vaso di
fiori, su questa unità.
– Utilizzare solo gli accessori consigliati.
– Non rimuovere le coperture.
– Non riparare quest’unità da soli. Per qualsiasi riparazione
rivolgersi a un tecnico qualificato.
– Non introdurre oggetti metallici all’interno di questa unità.
– Non appoggiare oggetti su questa unità.
Alimentatore CA
≥Per ridurre il rischio d’incendio, folgorazioni o danni all’unità,
– Accertarsi che la tensione di alimentazione corrisponda a
quella indicata su questa unità.
– Inserire fino in fondo la spina del cavo di alimentazione
nella presa.
– Non tirare, piegare, o appoggiare oggetti pesanti sul cavo
di alimentazione.
– Non maneggiare la spina con le mani bagnate.
– Tenere la spina del cavo di alimentazione tra le dita
quando la si scollega.
– Non utilizzare una spina o una presa di rete danneggiate.
≥La presa deve essere installata vicino all'apparecchiatura ed
essere facilmente accessibile.
Unità
≥Durante l’uso, questa unità potrebbe essere soggetta
all’interferenza radio causata dal cellulare. Se si dovesse
verificare tale interferenza, aumentare la distanza tra questa
unità e il cellulare.
Collocazione
≥Collocare questa unità su una superficie piana.
≥Per ridurre il rischio d’incendio, folgorazioni o danni all’unità,
– Non esporre questa unità alla luce diretta del sole, a
temperature elevate, a eccessiva umidità e a forti
vibrazioni.
Cavo LAN
Utilizzare soltanto cavi LAN diretti di categoria 7 o superiore
(STP) per collegarsi alle periferiche.
I simboli relativi a questo prodotto (compresi gli accessori)
rappresentano quanto segue:
Questa unità è progettata per essere collegata ad un
altoparlante wireless ALLTM. Il suo metodo di
codifica è lo stesso usato in tutti i diffusori ALLTM.
Per ulteriori informazioni, vedere le istruzioni per
l’uso del proprio altoparlante wireless ALLTM.
Per ulteriore aiuto, supporto e consigli dedicati al
proprio prodotto ALLTM Connected Audio, visitare:
http://panasonic.jp/support/global/cs/audio/ALL/
index.html
(Il sito è solo in inglese.)
∏1 Alimentatore CA ∏1 Cavo CC
ATTENZIONE
AVVERTENZA
CA
CC
Apparecchiatura Classe II (il prodotto è munito di
doppio isolamento).
SH-WL40-TQBM0010_mst.book 14 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

TQBM0010 15
Guida ai comandi
Parte superiore
Retro
1 Indicatore di accensione
Quando l’alimentatore CA è collegato, l’unità è in
standby. Sino a che l’alimentatore CA è collegato
ad una presa di rete il circuito primario è sempre
“sotto tensione”.
2 Indicatore 5 G
3 Indicatore 2,4 G
4 LINK / Spia potenza segnale wireless LAN
(Forte)*2
5 LAN1 / Spia potenza segnale wireless LAN
(Normale)*2
6 LAN2 / Spia potenza segnale wireless LAN
(Debole)*2
7 Terminale DC IN
8 Terminale LAN2
9 Terminale LAN1
10 Tasto RESET
Utilizzare una graffetta o uno strumento analogo
per premere questo pulsante, ad esempio quando
questa unità non funziona correttamente.
11 Pulsante LINK / LEVEL
Questa funzione varia a seconda di quanto tempo
viene premuto o tenuto premuto.
≥Tenere premuto per circa da 3 a 6 secondi per il
collegamento ad una rete 2,4 GHz.
≥Tenere premuto per circa oltre 6 secondi per il
collegamento ad una rete 5 GHz.
≥Premere per un tempo molto breve (meno di
circa 1 secondo) per verificare la potenza del
segnale ricevuto dal router a banda larga
wireless.
*1 Si accende o lampeggia quando la corrispondente
funzione è attiva.
*2 Indica la potenza del segnale wireless LAN del
router a banda larga wireless.

≥Quando questa unità non funziona correttamente,
per prima cosa scollegare e ricollegare l’alimentatore
CA.
Se il problema persiste, tenere premuto il tasto
[RESET] per almeno 5 secondi usando una graffetta
od oggetto simile sino a che si accende l'indicatore
LINK, e quindi rilasciare il tasto.
Questo simbolo indica la
raccolta separata per i prodotti
elettrici ed elettronici usati.
Ulteriori dettagliate
informazioni sono contenute
nelle “Istruzioni per l’uso
<Versione completa>”.
Dichiarazione di conformità (DoC)
Con il presente documento “Panasonic Corporation” dichiara
che questo prodotto è conforme ai requisiti base e altre
disposizioni applicabili della direttiva 1999/5/EC.
I clienti possono scaricare una copia della DoC originale per i
nostri prodotti R&TTE dal nostro server DoC:
http://www.doc.panasonic.de
Indirizzo del Rappresentante Autorizzato:
Panasonic Marketing Europe GmbH, Panasonic Testing
Centre, Winsbergring 15, 22525 Hamburg, Germania
Questo prodotto è conforme agli standard radio dei seguenti
paesi.
GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, PL, HU,
CZ, SK, EE, LV, LT, SI, BG, RO, MT, CY, IE, LU, HR, NO, CH,
IS, LI, TR
La funzionalità WLAN di questo prodotto dovrà essere
utilizzata esclusivamente all'interno di edifici.
Questo prodotto è realizzato per connettersi a un Access
Point di reti WLAN da 2,4 GHz o 5 GHz.
La marcatura di identificazione del prodotto si trova nella
parte inferiore dell'unità.
1
1
1
1
1
1
SH-WL40-TQBM0010_mst.book 15 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

16 TQBM0010
Specifiche
∫SEZIONE LAN WIRELESS
∫SEZIONE TERMINALI
∫SEZIONE ACCESSORI
∫GENERALI
*1 Quando la rete wireless LAN è attiva (5 GHz o
2,4 GHz), e i terminali LAN sono scollegati.
*2 Quando la rete wireless LAN è attiva (5 GHz o
2,4 GHz), e i terminali LAN sono collegati.

≥Le specifiche possono essere modificate senza
preavviso.
Connessioni e impostazioni
1Collegare il cavo CC
all'alimentatore CA.
ACavo CC (in dotazione)
Verificare l’orientamento dei connettori, e
connetterli o sconnetterli in linea retta. (altrimenti i
connettori possono deformarsi e questo può
causare malfunzionamenti)
BAlimentatore CA (in dotazione)
Non utilizzare alimentatori CA diversi da quello in
dotazione.
CAd una presa di corrente
Dopo la connessione, verificare che le spie
si accendano come segue:
1Si accende la spia POWER.
2Le spie 5 G e 2,4 G si accendono. (È
necessario circa 1 minuto perché si accenda
questa spia.)
2Accoppiare con il router a banda
larga wireless.
Operazioni preliminari
Impostare su W52 se il router a banda larga
wireless supporta W52, W53, e W56. (Per
come impostare, consultare le istruzioni per
l’uso per il router a banda larga wireless)
1Premere il tasto di accoppiamento sul
router a banda larga wireless.
≥Per ulteriori informazioni sulle operazioni di
accoppiamento, vedere le istruzioni per l'uso
del router a banda larga wireless.
2Selezionare 2,4 GHz o 5 GHz per effettuare
il collegamento ad una rete.
jPer effettuare il collegamento ad una rete
2,4 GHz:
Tenere premuto il tasto [jLINK/-LEVEL]
per circa da 3 a 6 secondi.
jPer effettuare il collegamento ad una rete
5GHz:
Tenere premuto il tasto [jLINK/-LEVEL]
per circa oltre 6 secondi.
Rilasciare il tasto quando la spia LINK
lampeggia una volta.
Tenendo premuto il tasto [jLINK/-LEVEL] si
accende la spia LINK. Quando si rilascia il
tasto, la spia LINK lampeggia e l'unità inizia a
collegarsi alla rete con la banda di frequenza
selezionata.
Quando la spia LINK si spegne e si accendono
la spia POWER e la spia 5 G o 2,4 G, la
connessione è completata.
Standard WLAN IEEE802.11a/b/g/n
Banda di
frequenza
Banda 2,4 GHz
Banda 5 GHz
Canali 2,4 GHz canali da 1 a 13
5 GHz W52: canale 36, 40, 44, 48
Porta LAN 2
10 Base-T/100 Base-TX
DC IN 5 V 1,8 A
Alimentatore CA CA 110 V a 240 V, 50 Hz/60 Hz, 0,25 A
Cavo CC 1,2 m (USB A - connettore CC)
Consumo di corrente Circa 3,0 W
Consumo di corrente in
“modalità standby Rete”*1Circa 2,3 W
Consumo di corrente in
“modalità standby Rete”*2Circa 2,5 W
Dimensioni (LkAkP)
Circa
100,0 mm
k 23,0 mm k 67,2 mm
Mass Circa 81,0 g
Temperatura di esercizio 0oC a r40 oC
Umidità di esercizio 10 % a 80 % RH
(senza condensa)


SH-WL40-TQBM0010_mst.book 16 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

TQBM0010 17
3Determinare dove posizionare
questa unità.
1Scollegare l'adattatore CA dalla presa
elettrica.
2Collegare l'adattatore CA di questa unità ad
una presa elettrica posizionata tra il router a
banda larga wireless e l'altoparlante
wireless ALLTM a cui ci si desidera
collegare.
3Verificare che si accenda la spia della
banda di frequenza della rete a cui è stato
effettuato il collegamento nel Passaggio 2.
(l16) (È necessario circa 1 minuto perché
la spia si accenda.)
4Verificare la potenza del segnale ricevuto
dal ricevitore wireless.
Mentre sono accese la spia POWER e la spia 5 G
o 2,4 G, premere il pulsante [
j LINK/-LEVEL] (per
circa meno di 1 secondo).
Le spie si dovrebbero accendere per circa
2 secondi:
Dopo che le spie sono accese da circa 2 secondi,
le spie LINK, LAN1, e LAN2 lampeggiano tre volte.
≥Spostare questa unità in una posizione dove si
accendono due o tre delle spie e posizionarla in
quel punto.
≥Se non si accende nessuna spia o si accende
solo una spia, spostare questa unità più vicino al
router a banda larga wireless. È possibile
utilizzare una prolunga disponibile in commercio
per modificare la posizione di questa unità.
4Collegare all'altoparlante
wireless ALLTM.
Posizionare l'altoparlante wireless ALLTM.
≥ Dopo aver posizionato questa unità, verificare che
l'altoparlante wireless ALL
TM
possa essere collegato alla
rete wireless LAN.
≥ Per informazioni su come effettuare il collegamento ad
una rete wireless LAN e verificare lo stato del segnale
sull'altoparlante wireless ALL
TM
, consultare le relative
istruzioni per l’uso.
≥Gli altoparlanti wireless ALLTM potrebbero collegarsi
al router a banda larga wireless invece che a questa
unità. Se accade ciò, disabilitare l'impostazione
modalità standby dell'altoparlante wireless ALLTM.
Potrebbe essere necessario resettare l'altoparlante.
≥Fare in modo che la banda di frequenza di questa
unità e quella dell'altoparlante wireless ALLTM
corrispondano.
≥Se un tentativo di connessione fallisce, ripetere la
procedura dal Passaggio 2. (l16)
∫Esempio di layout
Se non è possibile collegarsi ad una rete con il
metodo di connessione descritto sopra, è possibile
collegare questa unità ad un computer per creare una
connessione.
Per ulteriori dettagli, consultare le “Istruzioni per l’uso
<Versione completa>”.
http://panasonic.jp/support/global/cs/audio/ALL/
index.html
Si accendono le spie LINK,
LAN1, e LAN2
Potenza del segnale wireless
LAN: forte
Si accendono le spie LAN1 e
LAN2
Potenza del segnale wireless
LAN: normale
Si accende la spia LAN2
Potenza del segnale wireless
LAN: debole
Router a banda larga
wireless, ecc.
Altoparlante wireless ALLTM
Extender LAN senza fili
≥A seconda del materiale e del numero di pareti ed
altri fattori ambientali, i segnali potrebbero essere
bloccati.
≥I segnali sono particolarmente vulnerabili a blocchi
se è presente uno dei seguenti ostacoli tra il router
a banda larga wireless o l'altoparlante wireless
ALLTM e questa unità:
oggetto in metallo (cemento armato, mobili in
materiali metallici, ecc.), acqua, persona, ecc.
≥L'uso di due o più Extender LAN senza fili (questa
unità, router a banda larga wireless, ecc.)
estenderà la copertura del segnale della propria
rete wireless, ma questo causerà l'interruzione
frequente dell'audio.
Supporto
Per maggiori informazioni e ulteriori metodi di
impostazione della rete, consultare le Istruzioni per
l’uso <Versione completa>.
Per ulteriore aiuto, visitare
http://panasonic.jp/support/global/cs/audio/
ALL/index.html
(Il sito è solo in inglese.)
SH-WL40-TQBM0010_mst.book 17 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

18 TQBM0010
[ESPAÑOL]
Gracias por haber adquirido este producto.
Lea cuidadosamente estas instrucciones antes
de usar este producto, y guarde este manual
para usarlo en el futuro.
Este aparato es un amplificador de red
inalámbrica. Amplía el área de cobertura de
su red LAN inalámbrica cuando se usa con
un altavoz inalámbrico ALLTM.
Coloque este aparato para ampliar la
cobertura de la señal de su red LAN
inalámbrica.
(No cuenta con funciones de punto de acceso
o router de banda ancha inalámbrico.)
Accesorios

≥El cable de CC incluido se usa solamente con este
sistema. No lo use con otro equipo. Además, no use
cables de otro equipo con este sistema.
Precauciones
Unidad
≥Para reducir el riesgo de incendio, descarga eléctrica o daño
del producto,
– No exponga esta unidad a la lluvia, humedad, goteo ni
salpicaduras.
– No coloque objetos llenos con líquidos, como floreros,
sobre esta unidad.
– Use solamente los accesorios recomendados.
– No saque las cubiertas.
– No repare esta unidad usted mismo. Consulte al personal
de servicio calificado para la reparación.
– No permita que objetos de metal caigan dentro de esta
unidad.
– No coloque ningún objeto encima de este aparato.
Adaptador de CA
≥Para reducir el riesgo de incendio, descarga eléctrica o daño
del producto,
– Asegúrese de que el voltaje de alimentación corresponda
al voltaje impreso en esta unidad.
– Inserte por completo el enchufe del cable de alimentación
en la toma de CA.
– No tire, doble o coloque elementos pesados sobre el
cable de alimentación.
– No manipule el enchufe con las manos mojadas.
– Agarre el cuerpo del enchufe del cable de alimentación al
desconectar el enchufe.
– No use un enchufe del cable de alimentación o toma de
CA dañado.
≥La toma de corriente debe encontrarse cerca del equipo y es
preciso poder acceder fácilmente a ella.
Unidad
≥Esta unidad puede tener interferencias de radio causadas por
teléfonos móviles durante su utilización. Si tales
interferencias resultan evidentes, aumente la separación
entre la unidad y el teléfono móvil.
Ubicación
≥Coloque esta unidad sobre una superficie pareja.
≥Para reducir el riesgo de incendio, descarga eléctrica o daño
del producto,
– No exponga esta unidad a la luz solar directa, altas
temperaturas, mucha humedad y vibración excesiva.
Cable de red LAN
Use cables LAN rectos (STP) de categoría 7 o superior para
conectar dispositivos periféricos.
Los símbolos en este producto (incluidos los accesorios)
representan lo siguiente:
Este aparato es un dispositivo diseñado para ser
conectado a un altavoz inalámbrico ALLTM. Su
método de encriptación es el mismo que el usado
en los altavoces inalámbricos ALLTM.
Para obtener más información, consulte las
instrucciones de funcionamiento de su altavoz
inalámbrico ALLTM.
Para obtener ayuda, soporte y consejos más
detallados sobre el producto ALLTM Connected
Audio, visite:
http://panasonic.jp/support/global/cs/audio/ALL/
index.html
(En este sitio solo se utiliza el idioma inglés.)
∏1 Adaptador de CA ∏1 Cable de CC
AVISO
ADVERTENCIA
CA
CC
Equipo de Clase II (La construcción del producto es de
doble aislamiento).
SH-WL40-TQBM0010_mst.book 18 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

TQBM0010 19
Guía de referencia de control
Superior
Trasera
1 Indicador de energía
La unidad se encuentra en condición de espera
cuando el adaptador de CA está conectado. El
circuito primario siempre está “activo” cuando el
adaptador de CA está conectado a un
tomacorriente eléctrico.
2 Indicador 5 G
3 Indicador 2,4 G
4 LINK / Indicador de intensidad de señal LAN
inalámbrica (Fuerte)*2
5 LAN1 / Indicador de intensidad de señal
LAN inalámbrica (Normal)*2
6 LAN2 / Indicador de intensidad de señal
LAN inalámbrica (Débil)*2
7 Terminal DC IN
8 Terminal LAN2
9 Terminal LAN1
10 Botón RESET
Utilice un clip o similar para pulsar este botón
cuando este aparato no funcione correctamente,
por ejemplo.
11 Botón LINK / LEVEL
La función varía dependiendo del tiempo que se
pulse o se mantenga pulsado.
≥Manténgalo pulsado durante entre 3 y
6 segundos para conectar con una red de
2,4 GHz.
≥Manténgalo pulsado durante más de 6 segundos
para conectar con una red de 5 GHz.
≥Púlselo brevemente (menos de 1 segundo) para
comprobar la intensidad de la señal recibida
desde el router de banda ancha.
*1 Se ilumina o parpadea cuando la función
correspondiente se encuentra en uso.
*2 Indica la intensidad de señal de la red LAN
inalámbrica del router de banda ancha inalámbrico.

≥Cuando este aparato no funcione correctamente,
primero desconecte y vuelva a conectar el adaptador
de CA.
Si el problema persiste, mantenga pulsado el botón
[RESET] con un clip u objeto similar durante al
menos 5 segundos hasta que el indicador LINK se
ilumine y después suelte el botón.
Este símbolo indica recogida
separada de los residuos de
aparatos eléctricos y
electrónicos.
Información más detallada en el
“
Instrucciones de funcionamiento
<Versión completa>
”.
Declaración de conformidad (DoC, por sus siglas
en inglés)
Por la presente, “Panasonic Corporation” declara que este
producto se encuentra en conformidad con los
requerimientos esenciales y otras disposiciones relevantes
de la Directiva 1999/5/EC.
Los clientes pueden descargar una copia de la DoC original
hacia nuestros productos R&TTE desde nuestro servidor DoC:
http://www.doc.panasonic.de
Comuníquese con el representante autorizado:
Panasonic Marketing Europe GmbH, Panasonic Testing
Centre, Winsbergring 15, 22525 Hamburg, Alemania
Este producto cumple con los estándares de radio de los
siguientes países.
GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, PL, HU, CZ,
SK, EE, LV, LT, SI, BG, RO, MT, CY, IE, LU, HR, NO, CH, IS, LI, TR
La función WLAN de este producto se utilizará
exclusivamente en interiores.
Este producto está diseñado para conectarse a punto de
acceso de 2,4 GHz o 5 GHz WLAN.
La marca que identifica el producto se encuentra en la parte
inferior de la unidad.
1
1
1
1
1
1
SH-WL40-TQBM0010_mst.book 19 ページ ２０１６年１１月２９日 火曜日 午後６時２０分

20 TQBM0010
Especificaciones
∫SECCIÓN DE LAN INALÁMBRICA
∫SECCIÓN TERMINAL
∫SECCIÓN DE ACCESORIOS
∫GENERAL
*1 Con la red LAN inalámbrica activada (5 GHz o 2,4 GHz)
y los terminales LAN desconectados.
*2 Con la red LAN inalámbrica activada (5 GHz o 2,4 GHz)
y los terminales LAN conectados.

≥Las especificaciones se encuentran sujetas a
cambio sin previo aviso.
Conexiones y configuración
1Conecte el cable CC al
adaptador de CA.
ACable de CC (suministrado)
Compruebe el sentido de los conectores y
conéctelos o desconéctelos en posición recta. (De
lo contrario, los conectores podrían doblarse,
provocando así fallos.)
BAdaptador de CA (suministrado)
No use ningún adaptador de CA que no sea el
suministrado.
CA una toma de corriente de casa
Después de conectar, compruebe que los
indicadores iluminan como se describe a
continuación:
1El indicador POWER se encenderá.
2Los indicadores de 5 G y 2,4 G se iluminan.
(Este indicador tarda aproximadamente
1 minuto en iluminarse.)
2Sincronícelo con el router de
banda ancha inalámbrico.
Preparación
Ajuste la opción W52 si el router de banda
ancha inalámbrico es compatible con W52,
W53 y W56. (Si desea saber cómo hacerlo,
consulte las instrucciones de funcionamiento
del router de banda ancha inalámbrico)
1Pulse el botón de sincronización del router
de banda ancha inalámbrico.
≥Para obtener más información sobre las
operaciones de sincronización, consulte las
instrucciones de funcionamiento del router
de banda ancha inalámbrico.
2Seleccione 2,4 GHz o 5 GHz para
conectarse a una red.
jPara conectarse a una red de 2,4 GHz:
Mantenga pulsado el botón [jLINK/-
LEVEL] durante entre 3 y 6 segundos.
jPara conectarse a una red de 5 GHz:
Mantenga pulsado el botón [jLINK/-
LEVEL] durante más de 6 segundos.
Suelte el botón cuando el indicador LINK
parpadee una vez.
Mantener pulsado el botón [jLINK/-LEVEL]
provocará que el indicador LINK se ilumine.
Cuando suelte el botón, el indicador LINK
parpadeará y el aparato comenzará a
conectarse a la red de la banda de frecuencia
seleccionada.
Cuando el indicador LINK se apaga y el
indicador POWER y el indicador de 5 G o 2,4 G
se iluminan, la conexión se ha completado.
Norma WLAN IEEE802.11a/b/g/n
Banda de
frecuencia
Banda de 2,4 GHz
Banda de 5 GHz
Canal 2,4 GHz 1 a 13 canales
5 GHz W52: canales 36, 40, 44, 48
Puerto LAN
2
10 Base-T/100 Base-TX
DC IN 5V 1,8A
Adaptador de CA CA 110 V a 240 V, 50 Hz/60 Hz, 0,25 A
Cable de CC 1,2 m (USB A a toma CC)
Consumo de energía Aprox.
3,0 W
Consumo de energía en
“modo de espera de
red”*1
Aprox. 2,3 W
Consumo de energía en
“modo de espera de
red”*2
Aprox. 2,5 W
Dimensiones
(AnkAlkProf)
Aprox.
100,0 mm
k 23,0 mm k 67,2 mm
Masa Aprox. 81,0 g
Rango de temperatura de
operación
0
o
C a r 40
o
C
Rango de humedad de
operación
10 % a 80 % RH
(sin condensación)


SH-WL40-TQBM0010_mst.book 20 ページ ２０１６年１１月２９日 火曜日 午後６時２０分
