Panasonic WH-MDC07J3E5 User manual

Quick Menu Guide
(Mono bloc) Air-to-Water Heatpump 2-7 English
Hurtig menuvejledning
(Monobloc) Luft-til-vand-varmepumpe
8-13 Dansk
Guía del menú rápido
Bomba de calor de aire a agua (Mono bloc)
14-19 Español
Guida rapida dei menu
Pompa di calore Aria-acqua (Mono bloc)
20-25 Italiano
Handleiding snelmenu
(Mono bloc) Air-to-Water Warmtepomp
26-31 Nederlands
Przewodnik po skróconym menu
(Monoblok) pompa ciepła powietrze-woda
32-37 Polski
Οδηγός Σύντομου Μενού
Αντλία Θερμότητας Αέρος-Νερού (Monoblock)
38-43 Ελληνικά
Průvodce Rychlá nabídka
Tepelné čerpadlo vzduch-voda (Monoblok)
44-49 Český
Guide du menu rapide
Pompe à chaleur air-eau (Mono bloc)
50-55 Français
Schnellmenü-Anleitung
(Kompaktgerät) Luft/Wasser-Wärmepumpe
56-61 Deutsch
HızlıMenü Kılavuzu
(Monoblok) Hava-Su IsıPompası62-67 Türkçe
Snabbmenyguide
(Monobloc) Luft-till-Vatten-Värmepump
68-73 Svenska
Hurtigmenyveiledning
(Monobloc) Luft-til-vann-varmepumpe
74-79 Norsk
Pikavalikko-opas
(Monobloc) Ilmavesilämpöpumppu 80-85 Suomi
Útmutató a gyorsmenühöz
(Monoblokk) Levegő-víz hőszivattyú
86-91 Magyar
Hitri vodnik meniju
(Monoblok) Toplotna črpalka zrak-voda
92-97 Slovenščina
Vodičza Brzi izbornik
(Monoblok) toplinska pumpa zrak-voda
98-103 Hrvatski
ACXF55-26660
Quick Menu Guide
(Mono bloc)
Air-to-Water Heatpump
REFRIGERANT
Model No.
Mono bloc Unit
WH-MDC05J3E5
WH-MDC07J3E5
WH-MDC09J3E5

2
This Quick Guide explains how to use the Quick Menu.
Please read the Operating Instructions thoroughly before using the Quick Menu.
Before Use

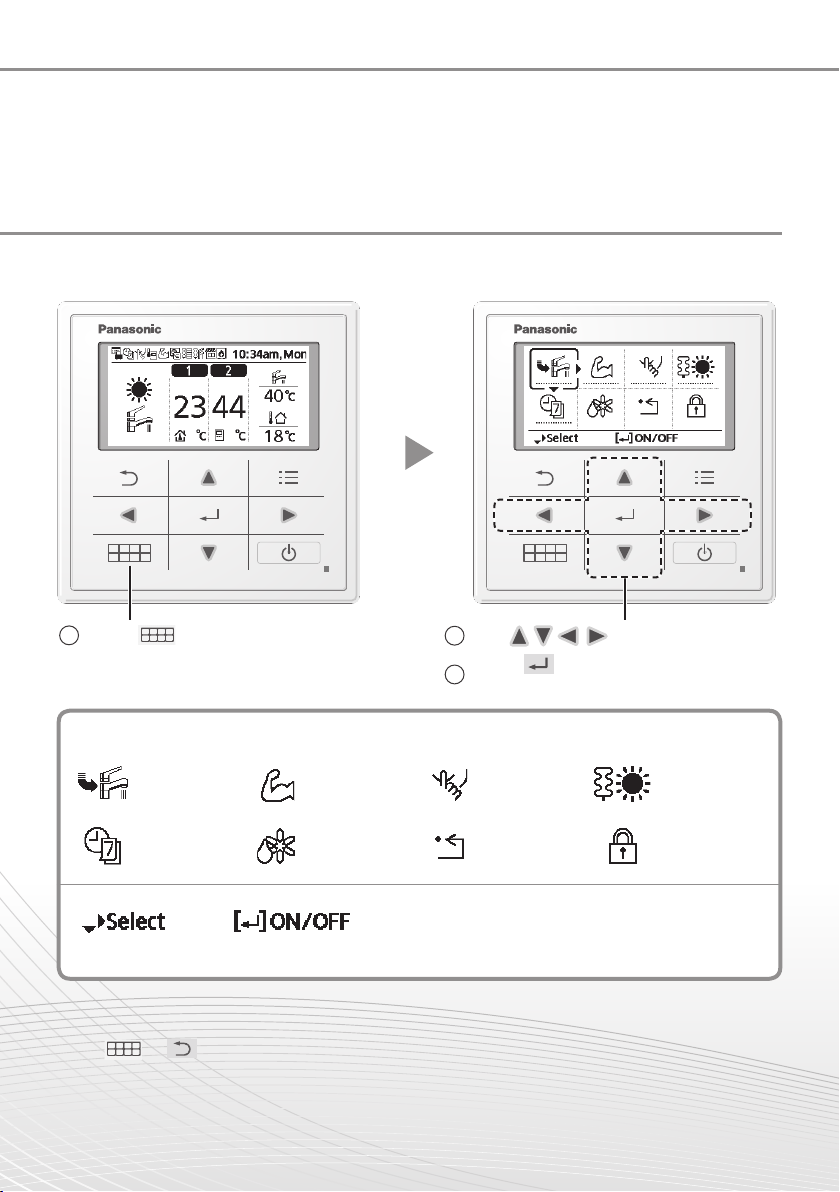

How to use the Quick Menu
After the initial settings have been completed, you can select a quick menu from the
following options and edit the setting.
Select each setting and confirm the setting
according to the instructions displayed at the
bottom of the screen. (The icons refer to each
selection key.)
Quick Menu
To return to the Main Screen,
Press or .
Force DHW Powerful Quiet Force
Heater
Weekly
Timer Force Defrost Error Reset R/C Lock
1Press . 2Use to select menu.
3Press to turn on/off the select
menu.

3
English

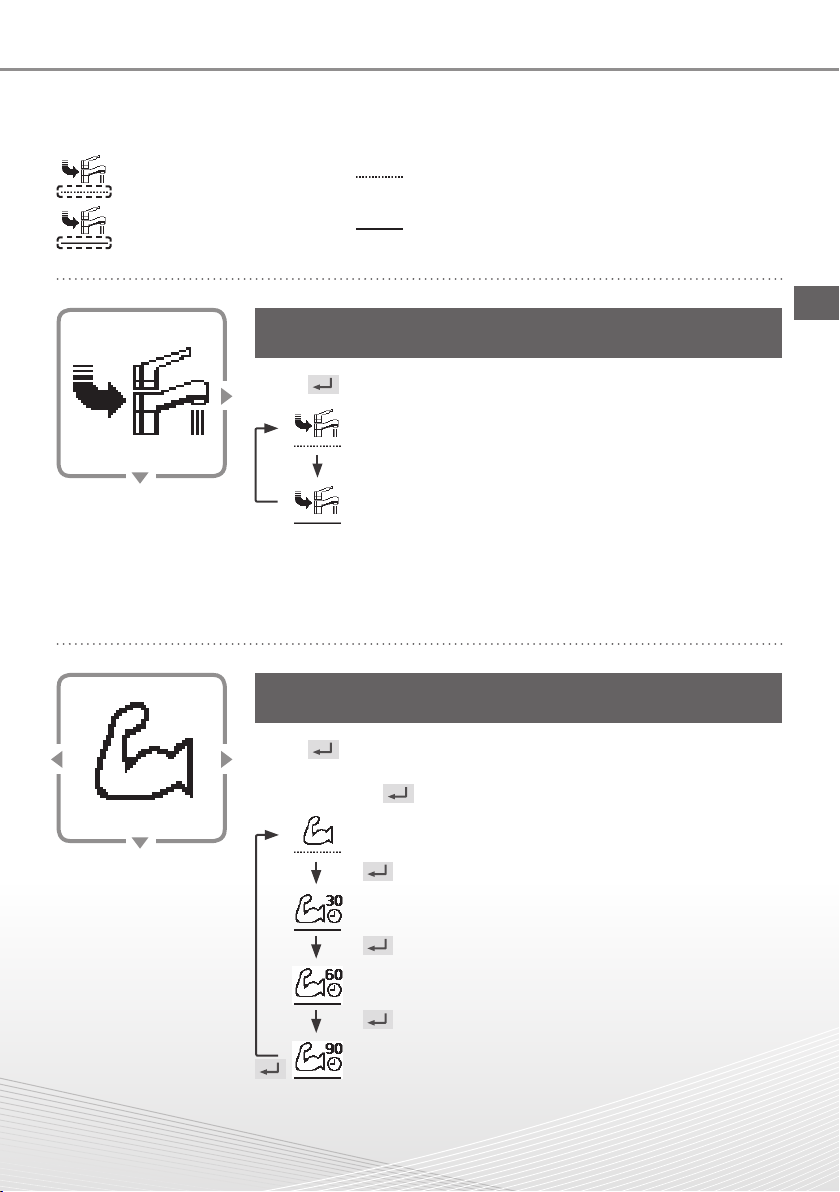

How to use the Quick Menu
Notes on operation icon
Example:
• Operation icon indicate with “ ” = OFF
• Operation icon indicate with “ ” = ON
Select this icon to turn the Tank DHW on or off.
Press to confirm your selection.
• Force DHW is turned off.
• Force DHW is turned on.
■Note:
• Force DHW is disabled when Force Heater is turned on.
• When Force DHW is turned off, operation & mode should change back to
the previous memorized status.
Force DHW
Select this icon to operate the heating/cooling system
powerfully.
Press to confirm your selection.
(The powerful operation starts approximately 1 minute after is
pressed.)
• Powerful mode is set off.
• The Powerful mode operates for 30 minutes.
• The Powerful mode operates for 60 minutes.
• The Powerful mode operates for 90 minutes.
■Note:
• Powerful is disabled when operation is turned OFF.
Powerful

4

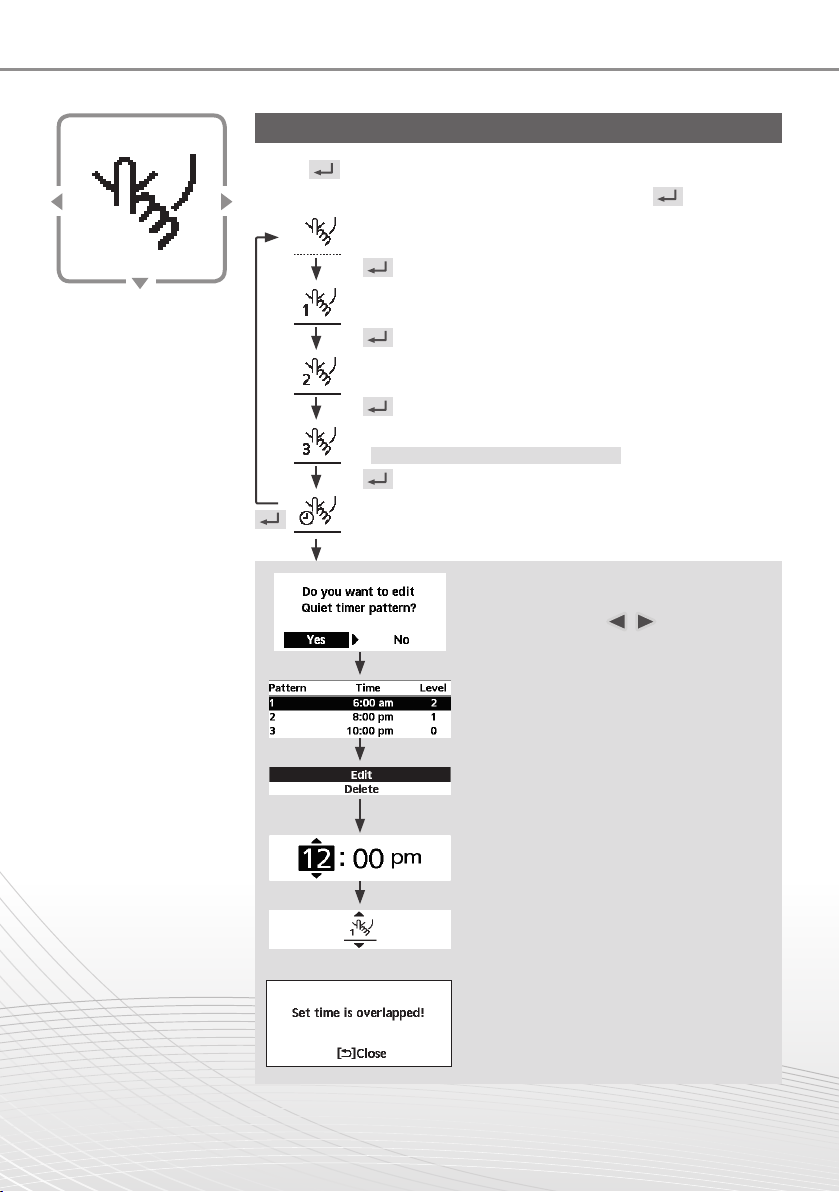

Select this icon to operate quietly.
Press to confirm your selection.
(The quiet operation starts approximately 1 minute after is pressed.)
• Quiet mode is set off.
• The Quiet mode operates at level 1.
• The Quiet mode operates at level 2.
• The Quiet mode operates at level 3.
Level 3 is the most quiet mode.
• Select this to set a timer for the Quiet mode operation.
After 1 sec delay.
Quiet
Select “Yes”.
• Select “Yes” using buttons.
Select pattern “1” ~ “6”.
Select “Edit”.
• If you select “Delete”, the timer setting of
the selected pattern will be deleted.
Set the hour and minutes.
Select the level of Quiet.
■Note:
• If the time overlaps with another pattern,
"Set time is overlapped!" will appear on
the screen.
How to use the Quick Menu

5
English
Select to force the Heater on.
Press to confirm your selection.
(The Force Heater mode starts approximately 1 minute after is
pressed.)
• Force Heater is turned off.
• Force Heater is turned on.
■Note:
• Force Heater is disabled whenever
operation is already on and ‘Disabled
due to operation ON!’ will be
displayed.
Force
Heater

6

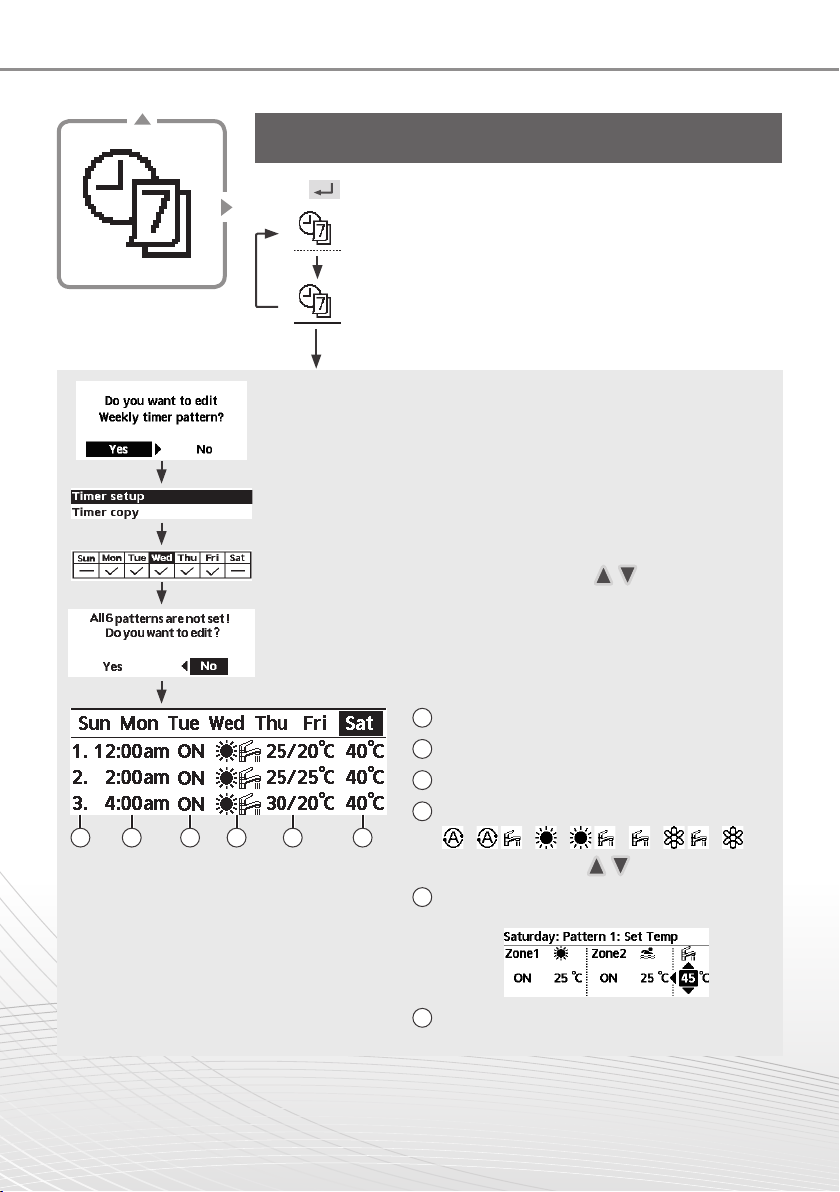

Select this icon to delete (cancel) or change the pre-set
Weekly Timer.
Press to confirm your selection.
• Timer is not ON.
• Timer is set.
After 1 sec delay.
Weekly
Timer
Select “Yes”.
• If you select “No”, the screen will return to the Main Screen.
• Timer setup: Select Timer setup to edit the Weekly Timer.
• Timer copy: Select to copy a timer setting.
[Example of a Timer setup]
Select the day(s) which you wish to edit using buttons.
If all 6 patterns are not preset, this screen will be displayed.
1 2 3 4 5 6
1Select pattern “1” ~ “6”.
2Set the hour and minutes of the Timer.
3Select ON/OFF of the Timer.
4Select the operation mode.
/ / / / / /
• Select mode using buttons.
5Set the temperature for both Zone 1 and 2
(if your system has the 2-Zone setting).
6Set the Tank temperature.
■Note:
• Timer is disabled when Force Heater is turned on or Heat-Cool SW is enabled.
• If you have preset the Weekly Timer on 2 zones, you must repeat the same procedure with Zone 2.
How to use the Quick Menu

7
English
Select to defrost the frozen pipes.
Press to confirm your selection.
(When the mode is accepted, below screen will be displayed.)
Force
Defrost
Select to restore the previous settings when error has
occurred.
Press to confirm your selection.
(When the mode has been accepted, below screen will be displayed.)
• Make sure all units are turned off before
selecting this mode which restores the whole
system to the previous settings.
Error Reset
Select to lock the Remote Controller.
Press to confirm your selection.
(When the mode has been accepted, below screen will be displayed.)
Select “Yes”.
(The Main Screen will be locked.)
• If “No” is selected, the screen will return to the
Main Screen.
To unlock the Remote Controller
Press any key.
(When the mode has been accepted, below screen will be displayed.)
Enter any 4 digits of number (if the number is
correct, the screen will be unlocked).
To reset forgotten password (under operation OFF screen)
Press , and continuously for 5 seconds.
(When the mode has been accepted, below screen will be displayed.)
Select “Reset”.
(The screen will be off after 3 seconds.)
R/C Lock

8
Denne hurtige vejledning forklarer, hvordan hurtigmenuen skal bruges.
Du bedes læse betjeningevejledningen grundigt, før du bruger hurtigmenuen.
Før brug
Sådan bruger du hurtigmenuen
Når de indledende indstillinger er gennemført, kan du vælge en hurtigmenu fra følgende
indstillinger, og redigere indstillingen.
Vælg hver indstilling og bekræft indstillingen i
henhold til de instruktioner, der vises nederst på
skærmen. (Ikonerne henviser til hver valgtast.)
Hurtig menu
Sådan vender du tilbage til hovedskærmen,
Tryk på eller .
Tving DHW Powerful Lydsvag Start el
backup
Ugeprogram Kraftig
optøning Nulstilling af fejl R/C-lås
1Tryk på . 2Brug til at vælge menuen.
3Tryk på for at tænde/slukke for den
valgte menu.

9

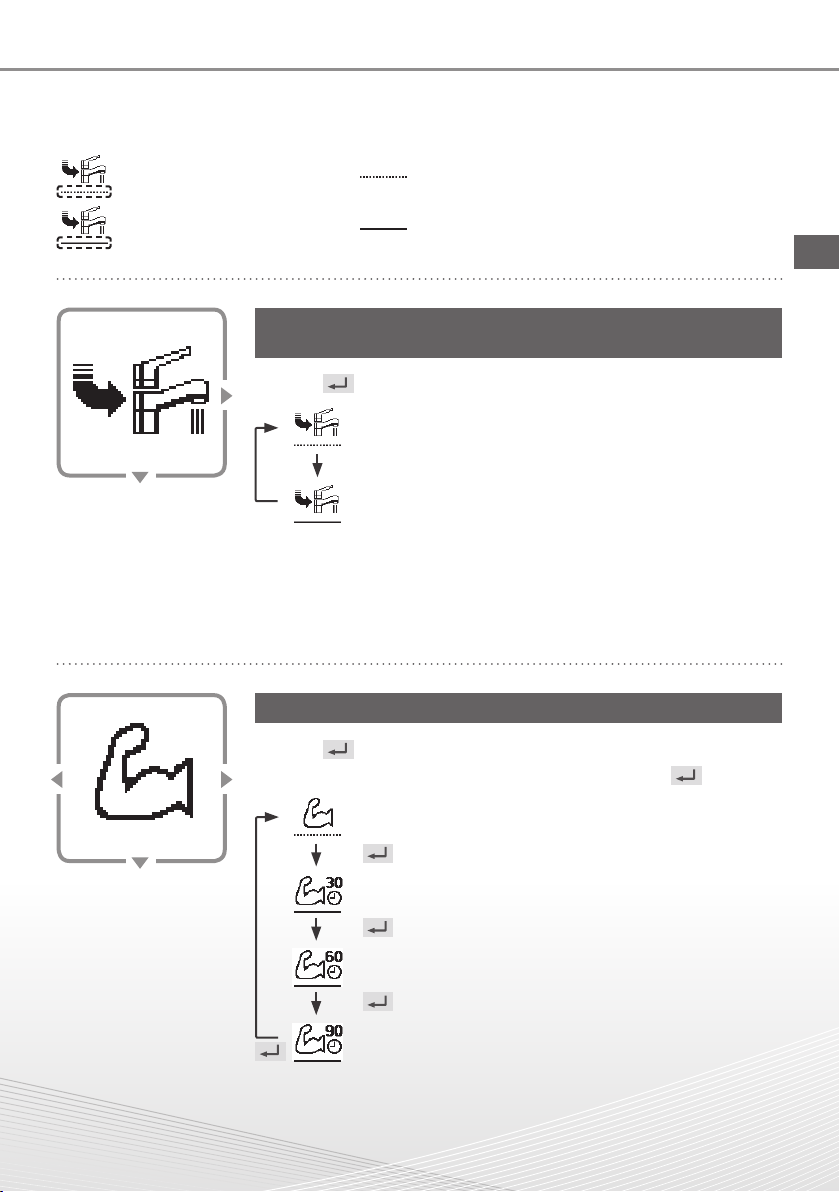

Sådan bruger du hurtigmenuen
Vælg dette ikon for at tænde eller slukke tankens varme
brugsvand.
Tryk på for at bekræfte dit valg.
• Kraftigt varmt brugsvand er slukket.
• Kraftigt varmt brugsvand er tændt.
■Bemærk:
• Kraftigt varmt brugsvand er deaktiveren når det kraftige varmelegeme er
tændt.
• Når det kraftige varme brugsvand er slukket, bør funktionen & tilstanden
skifte tilbage til den forrige gemte status.
Tving DHW
Vælg dette ikon for at køre varme/kølesystemet kraftigt.
Tryk på for at bekræfte dit valg.
(Den kraftige drift starter ca. 1 minut efter der er trykket på .)
• Den kraftige tilstand er slukket.
• Den kraftige tilstand fungerer i 30 minutter.
• Den kraftige tilstand fungerer i 60 minutter.
• Den kraftige tilstand fungerer i 90 minutter.
■Bemærk:
• Kraftig bliver deaktiveret når funktionen er slukket.
Powerful
Noter om betjeningsikon
Eksempel:
• Betjeningsikon indikeres med " " = FRA
• Betjeningsikon indikeres med " " = TIL
Dansk

10
Vælg dette ikon for at stille drift.
Tryk på for at bekræfte dit valg.
(Den stille drift starter cirka 1 minut efter der er trykket på .)
• Stille tilstand er slukket.
• Den stille tilstand fungerer på niveau 1.
• Den stille tilstand fungerer på niveau 2.
• Den stille tilstand fungerer på niveau 3.
Niveau 3 er den mest stille tilstand.
• Vælg dette for at indstille en timer til at fungere på stille
tilstand.
Efter en forsinkelse på 1 sekund.
Lydsvag
Vælg "JA".
• Vælg "JA" ved at bruge
knapperne.
Vælg mønster "1" ~ "6".
Vælg "Ændre".
• Hvis du vælger "Slet", vil timeren
indstilling fordet valgte mønster blive
slettet.
Indstil timen og minutter.
Vælg niveauet for stille.
■Bemærk:
• Hvis tiden overlapper med et andet
mønster, vises "Tiden overlapper med
andet program!" på skærmen.
Sådan bruger du hurtigmenuen

11

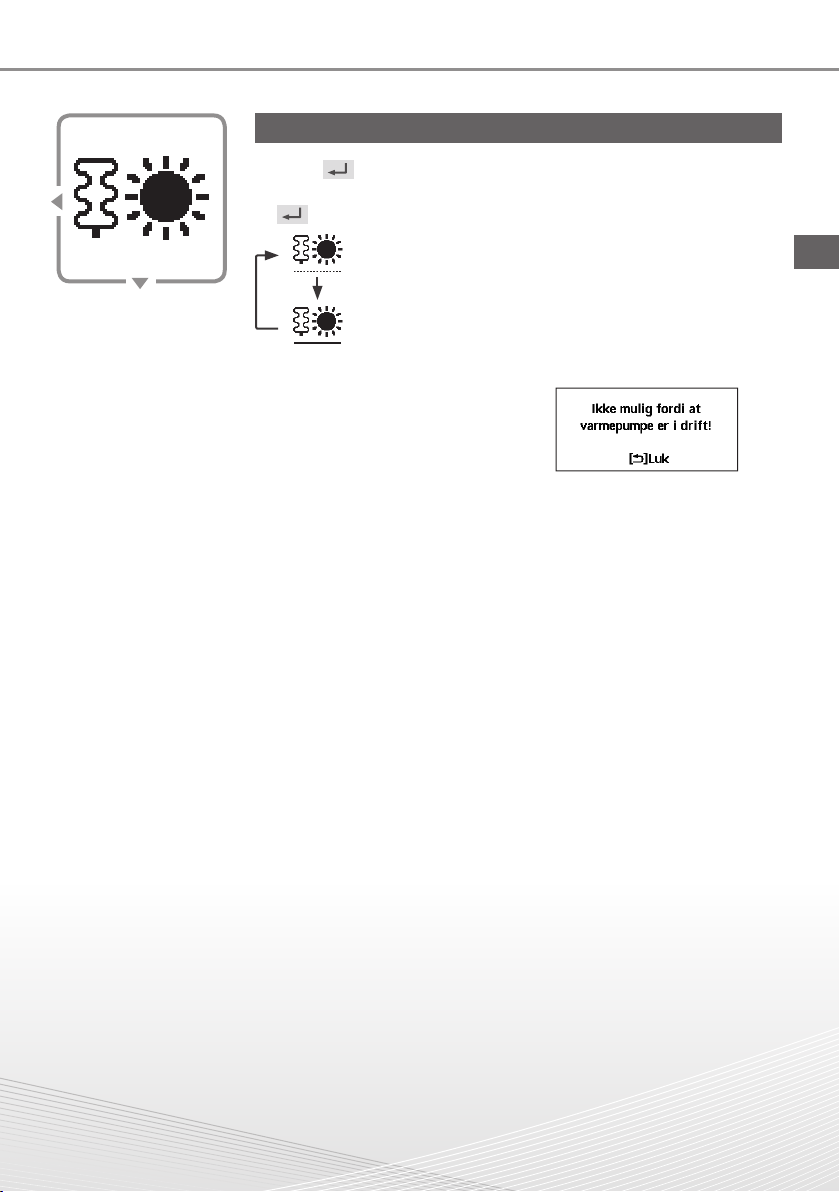

Vælg for at tvinge varmelegemets til at tænde.
Tryk på for at bekræfte dit valg.
(Tilstanden kraftigt varmelegeme starter cirka 1 minut efter der er trykket
på .
• Kraftigt varmelegeme er slukket.
• Kraftigt varmelegeme er tændt.
■Bemærk:
• Force-varmer er deaktiveret når driften
allerede er i gang og "Ikke mulig fordi
at varmepumpe er i drift!" vil blive vist.
Start el backup
Dansk

12

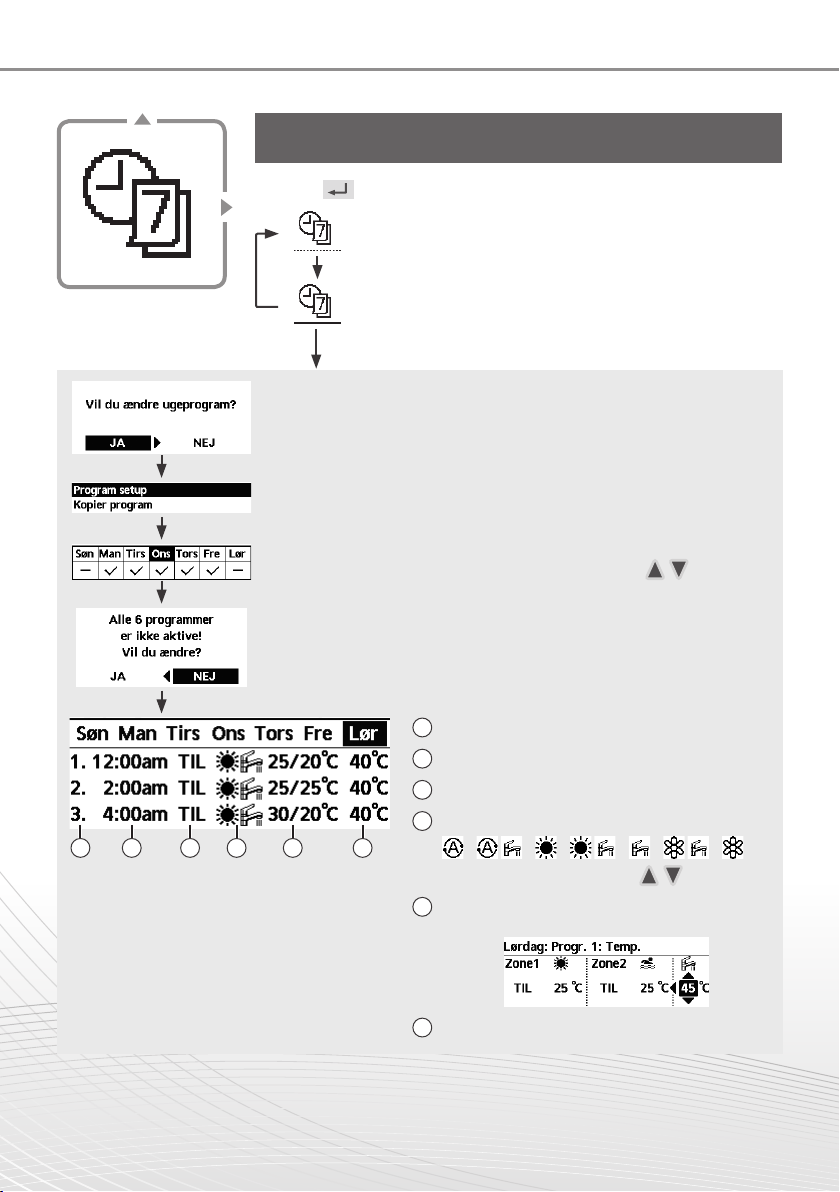

Vælg dette ikon for at slette (annullere) eller ændre den
forudindstillede ugentlige timer.
Tryk på for at bekræfte dit valg.
• Timeren er ikke tændt.
• Timeren er indstillet.
Efter en forsinkelse på 1 sekund.
Ugeprogram
Vælg "JA".
• Hvis du vælger "NEJ", vender skærmen tilbage til hovedskærmen.
• Program setup: Vælg opsætning af timer for at redigere den ugentlige timer.
• Kopier program: Vælg at kopiere en timer-indstilling.
[Eksempel på en timer-opsætning]
Vælg den/de dag (e), du ønsker at redigere ved hjælp af -knapperne.
Hvis alle 6 mønstre ikke er forudindstillet, vil dette skærmbillede blive
vist.
1 2 3 4 5 6
1Vælg mønster "1" ~ "6".
2Indstil timerens time og minutter.
3Vælg tændt/slukket for timeren.
4Vælg driftstilstanden.
/ / / / / /
• Vælg tilstand ved hjælp af -knapperne.
5
Indstil temperaturen for både zone 1 og 2 (hvis
dit system har en indstilling med 2 zoner).
6Indstil tankens temperatur.
■Bemærk:
• Timeren er deaktiveret, når det kraftige varmelegeme tændes eller Varme-Køle SW er aktiveret.
• Hvis du har forudindstillet den ugentlige timer på 2 zoner, skal du gentage den samme procedure
med zone 2.
Sådan bruger du hurtigmenuen

13
Vælg at afrime de frosne rør.
Tryk på for at bekræfte dit valg.
(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)
Kraftig
optøning
Vælg for at gendanne de tidligere indstillinger, når der er
opstået en fejl.
Tryk på for at bekræfte dit valg.
(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)
• Sørg for, at alle enheder er slukket, før du
vælger denne tilstand, som genskaber hele
systemet til de tidligere indstillinger.
Nulstilling af
fejl
Vælg at låse fjernbetjeningen.
Tryk på for at bekræfte dit valg.
(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)
Vælg "JA".
(Hovedskærmen bliver låst.)
• Hvis "NEJ" er valgt, vil skærmen vende
tilbage til hovedskærmen.
Sådan låses fjernbetjeningen op
Tryk på en vilkårlig tast.
(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)
Indtast 4 cifre (hvis nummeret er korrekt, og
skærmen bliver låst op).
For at nulstille glemt adgangskode (under drift OFF-skærm)
Tryk , og dernæst i 5 sekunder.
(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)
Vælg "Reset".
(Skærmen slukker efter 3 sekunder).
R/C-lås
Dansk

14
Esta guía rápida describe cómo utilizar el menú rápido.
Por favor, lea detenidamente las instrucciones de manejo antes de usar el menú rápido.
Antes de utilizar el sistema
Cómo utilizar el menú rápido
Una vez terminados los ajustes iniciales, es posible seleccionar un menú rápido para
editar los ajustes de cualquiera de las siguientes opciones.
Seleccione cada opción y confirme su configuración
siguiendo las instrucciones mostradas en la
parte inferior de la pantalla. (Estos iconos hacen
referencia a cada una de las teclas de selección).
Menú rápido
Para volver a la pantalla principal,
Presione o .
ACS forzado Potente Silencioso Calefactor
forzado
Temporiz.
semanal
Desescarche
forzado
Borrar
errores
Bloqueo R/C
1Pulse . 2
Utilice para seleccionar un menú.
3Pulse para activar o desactivar el
menú seleccionado.

15
Cómo utilizar el menú rápido
Seleccione el siguiente icono para encender y apagar el
acumulador ACS.
Pulse para confirmar su selección.
• ACS forzada desactivada.
• ACS forzada activada.
■Nota:
• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funcionamiento y el modo
recuperan el estado memorizado anterior.
ACS forzado
Seleccione este icono para el funcionamiento potente en
frío o calor.
Pulse para confirmar su selección.
(El funcionamiento potente se inicia aproximadamente 1 minuto después
de haber pulsado ).
• Se desactiva el funcionamiento potente.
• El modo potente funciona durante 30 minutos.
• El modo potente funciona durante 60 minutos.
• El modo potente funciona durante 90 minutos.
■Nota:
• El modo potente se desconecta al apagar el sistema.
Potente
Notas sobre el icono de funcionamiento
Ejemplo:
• Icono de funcionamiento con “ ” = OFF
• Icono de funcionamiento con “ ” = ON
Español

16

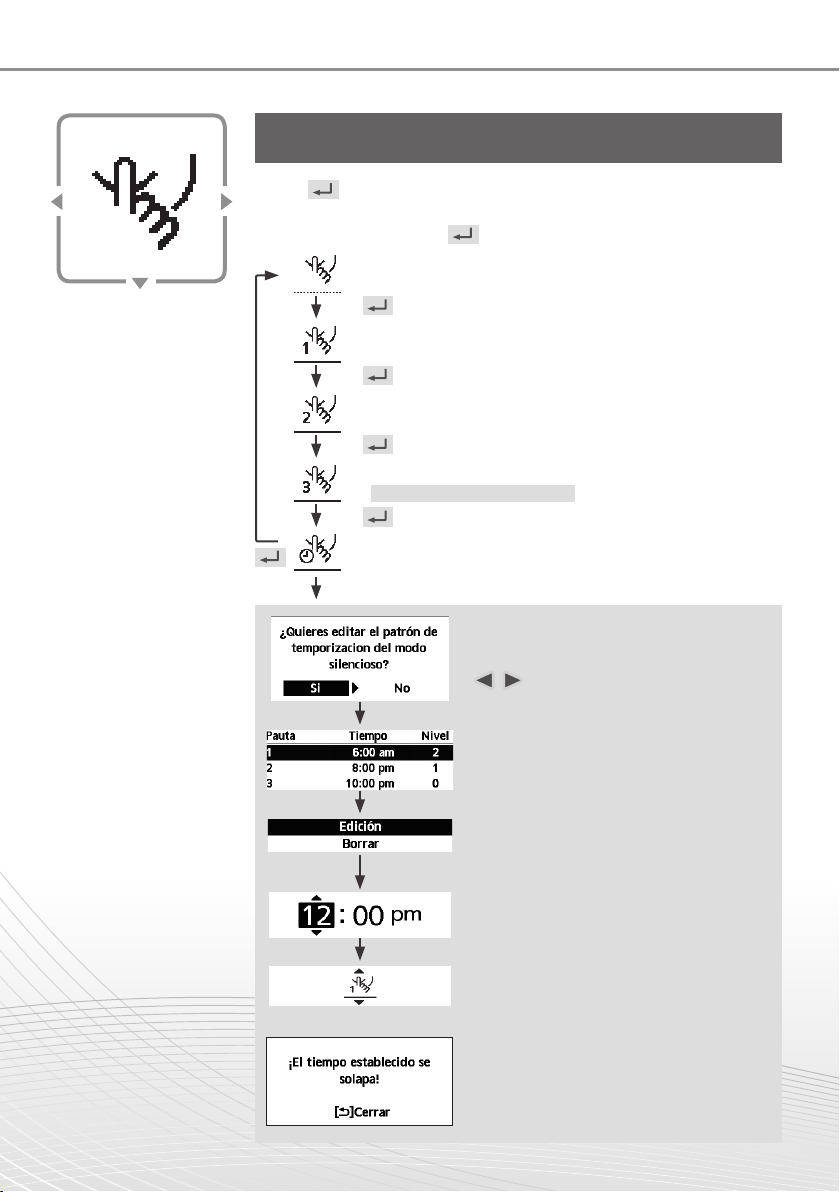

Seleccione este icono para activar el funcionamiento
silencioso.
Pulse para confirmar su selección.
(El funcionamiento silencioso se inicia aproximadamente 1 minuto
después de haber pulsado ).
• Se desactiva el funcionamiento silencioso.
• Modo silencioso funcionando en nivel 1.
• Modo silencioso funcionando en nivel 2.
• Modo silencioso funcionando en nivel 3.
El nivel 3 es el más silencioso.
• Seleccione este icono para temporizar el modo de
funcionamiento silencioso.
Tras 1 segundo de retardo.
Silencioso
Seleccione “Si”.
• Seleccione “Si” mediante los botones
.
Seleccione el patrón “1” ~ “6”.
Seleccione “Edición”.
• En caso de seleccionar “Borrar”,
se borrará el ajuste del patrón del
temporizador que haya seleccionado.
Ajuste la hora y los minutos.
Seleccione el nivel de silencio.
■Nota:
• En caso de que coincida en el tiempo con
otro patrón, la pantalla mostrará
"¡El tiempo establecido se solapa!”.
Cómo utilizar el menú rápido

17
Seleccione este icono para activar el calefactor forzado.
Pulse para confirmar su selección.
(El calefactor forzado se inicia aproximadamente 1 minuto después de
haber pulsado ).
• Calefactor forzado desactivado.
• Calefactor forzado activado.
■Nota:
• El calefactor forzado se deshabilita
siempre que el equipo esté en
funcionamiento y se mostrará
“¡Deshabilitado debido a la
operación ON!”.
Calefactor
forzado
Español

18
Seleccione este icono para borrar (cancelar) o cambiar el
temporizador semanal.
Pulse para confirmar su selección.
• El temporizador no está activado.
• El temporizador está ajustado.
Tras 1 segundo de retardo.
Temporiz.
semanal
Seleccione “Si”.
• Al seleccionar “No” volverá a la pantalla principal.
• Config. temporizador: Seleccione Config. temporizador para editar el
temporizador semanal.
• Copia temporiz.: Seleccione para copiar los ajustes de un temporizador.
[Ejemplo de los ajustes de un temporizador]
Seleccione el(los) día(s) que desee editar mediante los botones .
Si no ha ajustado ninguno de los 6 patrones se mostrará esta pantalla.
1 2 3 4 5 6
1Seleccione el patrón “1” ~ “6”.
2 Establezca la hora y los minutos del programa.
3Seleccione ON u OFF para el programa.
4Seleccione el modo de funcionamiento.
/ / / / / /
• Seleccione el modo mediante los botones .
5Establezca las temperaturas para las
zonas 1 y 2 (en caso de que su sistema
disponga de ajuste para 2 zonas).
6 Establezca la temperatura del acumulador ACS.
■Nota:
• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frío-calor.
• En caso de haber seleccionado el temporizador semanal para dos zonas, deberá repetir el mismo
procedimiento para la zona 2.
Cómo utilizar el menú rápido

19

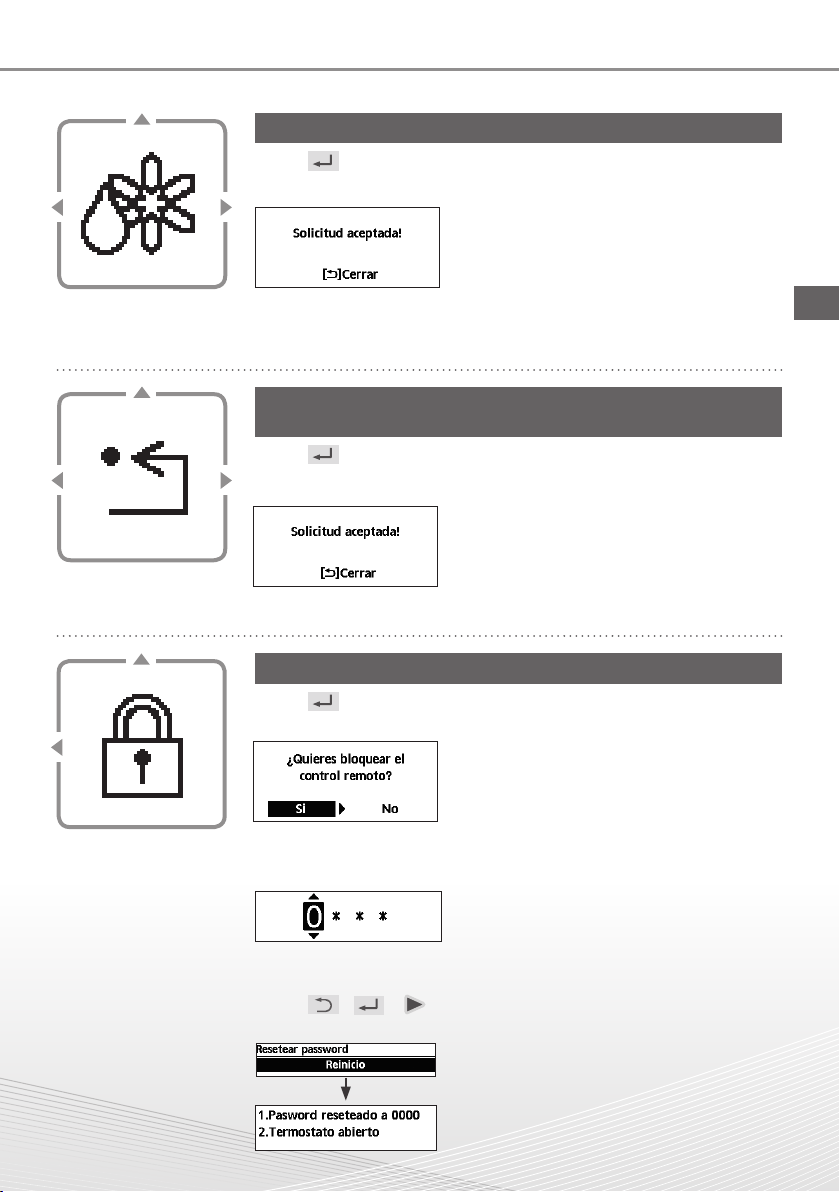

Seleccione este icono para descongelar las tuberías.
Pulse para confirmar su selección.
(Al aceptar el modo se mostrará esta pantalla).
Desescarche
forzado
Seleccione este icono para recuperar la configuración
anterior en caso de error.
Pulse para confirmar su selección.
(Al aceptar el modo se mostrará esta pantalla).
• Cerciórese de que todas las unidades están
apagadas antes de seleccionar este modo,
ya que restaurará el sistema completo a la
configuración anterior.
Borrar
errores
Seleccionar para bloquear el mando a distancia.
Pulse para confirmar su selección.
(Al aceptar el modo se mostrará esta pantalla).
Seleccione “Si”.
(La pantalla principal quedará bloqueada).
• Si selecciona “No” se volverá a la pantalla
principal.
Para bloquear el mando a distancia.
Pulse cualquier tecla.
(Al aceptar el modo se mostrará esta pantalla).
Introduzca los 4 dígitos del código (La pantalla
se desbloquea al introducir el código correcto).
Para resetear una contraseña olvidada (en la pantalla de
desactivar funciones)
Pulse , y continuamente durante 5 segundos.
(Al aceptar el modo se mostrará esta pantalla).
Seleccione “Reinicio”.
(La pantalla se apagará después de
3 segundos.)
Bloqueo R/C
Español

20
Questa Guida rapida spiega come utilizzare il Menu rapido.
Leggere attentamente le istruzioni per l’uso prima di utilizzare il Menu rapido.
Prima dell’uso
Come utilizzare il Menu rapido
Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti
opzioni e modificare l’impostazione.
Selezionare ogni impostazione e verificare
l’impostazione in base alle istruzioni visualizzate
nella parte inferiore della schermata. (Le icone si
riferiscono ad ogni tasto di selezione.)
Menu rapido
Per tornare alla schermata principale,
Premere o .
ACS forzato Powerful Modalità
silenziosa
Forza
resistenza
Progr.
settimanale Sbrinamento forzato Reset errore Blocco R/C
1Premere . 2Utilizzare per selezionare
il menu.
3Premere per attivare/disattivare il
menu selezionato.
