Operating Instructions
(Mono bloc) Air-to-Water Heatpump System

2
• Panasonic (Mono bloc) Air-to-Water Heatpump is a system
designed for combination with Panasonic Tank Unit. In case of non-
Panasonic
Tank Unit is being used with Panasonic (Mono bloc) Air-to-Water
Heatpump System, Panasonic cannot guarantee neither good
operation nor reliability of the system.
• This manual describes how to operate the Heatpump system.
•
Other operation such as water tank, radiator, external thermo controller
and underfloor system, please refer to respective manufacturer
operation manuals.
SAFETY PRECAUTIONS
Thank you for purchasing
Panasonic Product
TABLE OF CONTENTS
TABLE OF CONTENTS
SAFETY PRECAUTIONS
2~3
REMOTE CONTROL
4~8
MONO BLOC UNIT
9
TROUBLESHOOTING
10
INFORMATION
11
NOTE
NOTE
The illustrations in this manual are for
explanation purposes only and may
differ from the actual unit. It is subjected
to change without notice for future
improvement.
To prevent personal injury, injury to others, or property damage, please
comply with the following.
Incorrect operation due to failure to follow instructions below may cause
harm or damage, the seriousness of which is classified as below:
WARNING
WARNING
This sign warns of death or serious injury.
CAUTION
CAUTION
This sign warns of injury or damage to
property.
The instructions to be followed are classified by the following symbols:
This symbol denotes an action that is
PROHIBITED.
These symbols denote an action that
is COMPULSORY.
WARNING
WARNING
MONO BLOC UNIT
This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not
play with the appliance.
Please consult authorized dealer or specialist to repair,
install, remove and reinstall the unit. Improper installation
and handling will cause leakage, electric shock or fire.
Do not install the unit in a potentially explosive or flammable
atmosphere. Failure to do so could result in fire.
Do not insert your fingers or other objects into the
mono bloc unit, rotating parts may cause injury.
Do not touch the mono bloc unit during lightning, it may
cause electric shock.
Do not attempt to repair the unit by yourself. Otherwise,
it may cause serious injury or electric shock.
OPERATION CONDITION
OPERATION CONDITION
Water outlet Temperature (°C)
HEATING Max. 55
Min. 25
COOLING Max. 20
Min. 5
Ambient Temperature (°C)
HEATING Max. 35
Min. -20
COOLING Max. 43
Min. 16
NOTICE : When the outdoor temperature
is out of the above temperature
range, the heating capacity will
drop significantly and mono bloc
unit might stop for protection
control.
The unit will restart automatically
after a short time when the
outdoor temperature is back in
the limits.

ENGLISH
3
CAUTION
CAUTION
MONO BLOC UNIT
Do not install the unit close to any combustible
equipment or at bathroom. Otherwise, it may
cause electric shock or fire.
Do not touch the water discharge pipe during
operation.
Do not place anything on top or beneath of the
unit.
Do not sit or step on the unit, you
may fall down accidentally.
Do not touch the sharp aluminium fin,
sharp parts may cause injury.
Ensure drainage pipe is connected properly.
Otherwise, leakage may occur.
Check the installation rack periodically to make
sure that it is not damaged. After long periods
of use, the strength of the installation rack may
have deteriorated.
REMOTE CONTROL
Do not let the remote control get wet.
Otherwise, it may cause malfunction.
Do not press the buttons on the remote control
with hard, pointed objects. Otherwise, it may
damage the unit.
Do not wash the remote control with water,
benzene, thinner or scouring powder.
Do
not inspect or service the remote control by
not inspect or service the remote control by
yourself. Please consult authorized dealer.
yourself. Please consult authorized dealer.
Otherwise, it can damage or malfunction.
WARNING
WARNING
POWER SUPPLY
Do not use modified cord,
joint cord, extension cord or
unspecified cord to prevent
overheating and fire.
Do not share the same power outlet with other
equipment to prevent overheating and fire.
Do not operate with wet hands to prevent electric
shock.
If the supply cord is damage, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.
This unit is equipped with Residue Current Circuit
Breaker (RCCB). It is strongly recommended to
check the operation of the RCCB after installation
and periodically after servicing or maintenance by
authorized dealer to ensure it is in good working
order. Otherwise, it may cause electrical shock or
fire in case of malfunction.
It is strongly recommended to install Residual
Current Device (RCD) on-site to prevent electric
shock or fire.
It is recommended to wear gloves during servicing
or maintenance in order to avoid hazard.
This equipment must be earthed to prevent
electrical shock or fire.
Prevent electric shock by switching off the power
supply when:
- Before cleaning or servicing.
This appliance is for multiple uses. All power
supply circuits must be turn off before access to
any of the terminals in the unit, to avoid electrical
shock, burn or fatal injury.
Stop using the product when any
abnormality/failure occurs and
disconnect the power plug or turn off
the power switch and breaker.
(Risk of smoke/fire/electric shock)
Examples of
abnormality/
failure
• The RCCB switches off by itself.
• Burning smell, abnormal noise or
vibration sound is observed when the
unit is in use.
• Hot water keeps on coming off the unit.
Contact immediately your local dealer
for maintenance/repair.
/
Floor Heating
Panel
Power Supply
Water Tank Unit
Shower
Remote Control
Mono bloc Unit

4
REMOTE CONTROL
• Some functions described in this manual may not be applicable to your unit.
• Consult your nearest authorized dealer for further information.
• For normal operation, the
ERROR
RESET
,
FORCE
and
PUMPDW
buttons are not in use.

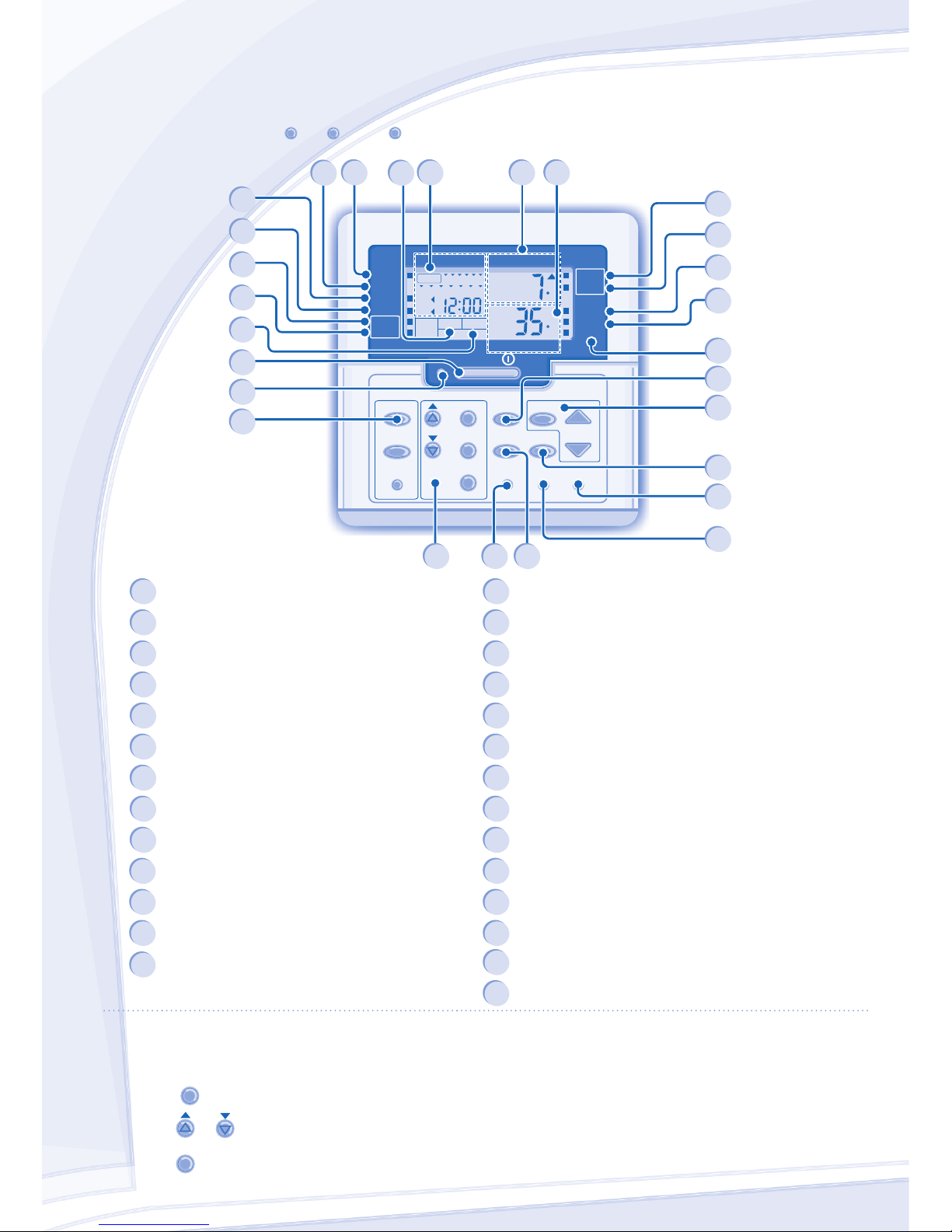

1OFF/ON Button 14 Quiet Operation OFF/ON Indicator
2Operation LED 15 Backup Heater Enabled/Disabled Indicator
3Operation Mode Button 16 Force Heater Request OFF/ON Indicator
4Quiet Operation Button 17 Backup Heater Actual Operation (OFF/ON) Indicator
5Backup Heater Enabling Button 18 Booster Heater Actual Operation (OFF/ON) Indicator
6System Setting Mode Buttons 19 System Setting Mode OFF/ON Indicator
7Timer Setting Group Buttons 20 System Status Check Mode OFF/ON Indicator
8Force Heater Mode Button 21 System Pumpdown Mode OFF/ON Indicator
9System Pumpdown Mode Button 22 Timer/Clock Setting Display
10 System Status Check Mode Buttons 23 External Thermo Controller Connected Display
11 Heat Mode OFF/ON Indicator 24 Outdoor Ambient Temperature Display
12 Cool Mode OFF/ON Indicator 25 Water Outlet Temperature Display
13 Tank Mode OFF/ON Indicator 26 Solar Display
27 Error Reset Button
Notes:
• The current day and time need to be set when:
- The power is turned on for the first time.
- After a long time has elapsed since the power was last
turned on.
• The current time that has been set will be the standard
time for all the Timer operations.
1. Press
CLOCK
.
2. Press or to set current day.
3. Press
SET
to confirm.
4. Repeat steps 2 and 3 to set the current time.
REMOTE CONTROL PREPARATION
Setting Current Day and Time
TIMER OUTDOOR
HEAT
SETTING
STATUS
PUMPDW
BOOSTER
QUIET
TANK
WATER OUTLET
C
C
SET
SELECT
CANCEL ERROR
RESET
SETTING STATUS
SEARCH
PUMPDWFORCECLOCK
CHECK
OFF/ON
MODE
HEATER
QUIET
OFF/ON
TIMER
HEATER
OPERATION
FORCE
HEATER
ACTUAL
TIMER
1
MON TUE WEDTHU FRI SAT SUN
SOLAR REMOTE
23456
ON
OFF
COOL
16
1
22
21
10
17
18
19
20
24
9
5
25
3
8
4
7
2
15
14
13
6 27
23
26
12 11

ENGLISH
5
SETTING UP THE SPECIAL FUNCTIONS
SETTING UP THE SPECIAL FUNCTIONS
• After initial installation, you can manually adjust the settings. The initial setting remains active until the user changes it.
• The remote control can be used for multiple installations. Some functions may not be applicable to your unit.
• Ensure the operation LED is in OFF condition before setting.
TIMER OUTDOOR
HEAT
SETTING
STATUS
PUMPDW
BOOSTER
QUIET
TANK
WATER OUTLET
HEATER
OPERATION
FORCE
HEATER
ACTUAL
COOL
Day display YES / NO / Temperature display
SETTING / STATUS indicatorFunctions*
Timer display
Operation
Mode Actual Operation
SET
SELECT
CANCEL
SETTING STATUS
SEARCH
CHECK
SELECT FUNCTIONS AND SET YOUR DESIRED TIMER
1. Press
SET
and
CHECK
simultaneously for 5 seconds to enter special setting mode. “SETTING” and “STATUS” indicator is ON.
2. Press or to browse functions.
3. Press
SELECT
to enter the function.
4. Press or to enable YES or disable NO function, or set your desired day and time.
5. Press
SET
to confirm.
Function * Operation Mode/
Actual Operation Description
External Thermo Controller (YES / NO)
To set external thermo controller connection.
TANK
Tank Connection (YES / NO)
To set tank connection.
SOLAR
Solar Priority (YES / NO)
To choose the solar use for water tank heat up.
HEAT
Heating Priority (YES / NO)
To choose the heat pump only use for Heating side during HEAT + TANK mode.
HEAT
Heating Heat-up Interval Set
To set timer for Heating during HEAT + TANK mode (0.5hour ~ 10hours).
TANK
Tank Heat-up Interval Set
To set timer for Tank during HEAT + TANK mode (5minutes ~ 1hour 35minutes).
BOOSTER
Booster Heater Delay Time Set
To set delay timer for booster heater to ON if tank temperature is not reached (20minutes ~ 1hour
35minutes).
Sterilization (YES / NO)
To set sterilization, if required.
Sterilization Day & Time Set
To set timer for sterilization (only once a week).
Sterilization Temperature Set
To set temperature for sterilization function (40°C ~ 75°C).
Sterilization Continue Time
To set timer to maintain heating temperature in order to complete the sterilization function
(5minutes ~ 1hour).
CAUTION
CAUTION
Do not use the system
during sterilization
to prevent burnt or
overheat during shower.

6
BASIC OPERATION
OFF /ON
TO TURN ON OR OFF THE UNIT
• When unit is ON, operation LED is lit and the actual temperature for water outlet and outdoor ambient are shown on the
remote control display.
MODE
TO SELECT OPERATION MODE
HEAT HEAT +TANK TANK
COOL COOL + TANK
• HEAT MODE
- To turn ON or OFF the panel/floor heating operation.
- In this mode, the mono bloc unit will provide heating capacity to the system.
• HEAT + TANK MODE
- In this mode, the mono bloc unit will provide heating capacity to the sanitary tank and the system.
- This operation is not used when the sanitary water tank is not installed.
• TANK MODE
- To turn ON or OFF the sanitary tank operation.
- In this mode, the mono bloc unit will provide heating capacity to the sanitary tank.
• COOL MODE
- To turn ON or OFF the panel operation.
- In this mode, the mono bloc unit will provide cooling capacity to the system.
• COOL + TANK MODE
- In this mode, the mono bloc unit will provide cooling capacity to the system.
- Mono bloc unit will control booster heater in sanitary tank.
QUIET
TO ENJOY QUIET ENVIRONMENT
• This operation reduces mono bloc unit noise. In this condition, it may cause decrease in heating/cooling capacity.
HEATER
TO ENABLE THE BACKUP HEATER
• The backup heater provides extra heating capacity during cold outdoor temperature and only can operated at heat mode
operation when he was enabled by pushing this button.
• The backup heater will automatically turn ON when the setting conditions is fulfilled.
• To disabled the Heater operation manually, press the respective button again.
STATUS
SEARCH
CHECK
SYSTEM STATUS CHECK MODE
1.Press
CHECK
for 5 seconds to enter STATUS mode.
2.Press or to check the Water Inlet Temperature, Tank Temperature, Compressor Running Frequency or Error
History.
• Press
C
AN
C
E
L
to exit STATUS mode.
• Once STATUS mode is entered, “STATUS” indicator is ON.
• STATUS mode cannot be activated when the “SETTING” indicator is ON.

ENGLISH
7
• It is strongly recommended to contact the nearest authorized dealer to change the water temperature range.
• Using the remote control could set the temperature range for water outlet temperature and outdoor ambient temperature.
SYSTEM SETTING MODE
SET
SELECT
CANCEL
SETTING TIMER OUTDOOR
HEAT
SETTING
STATUS
PUMPDW
BOOSTER
QUIET
TANK
WATER OUTLET
C
HEATER
OPERATION
FORCE
HEATER
ACTUAL
ON
COOL
Operation Mode Temperature display
SETTING indicator
Parameter *
1. Press
SET
for 5 seconds to enter “SETTING” mode. “SETTING” indicator is ON.
2. Press or to choose a parameter.
3. After selecting the desired parameter,press
SELECT
to enter the parameter.
4. Press or to set the desired temperature.
5. Press
SET
again to confirm the setting.
• Repeat steps 2 to 5 to set other parameters.
Operation
Mode Parameter * Description
HEAT Low outdoor ambient set temperature
(-15°C ~ 15°C).
HEAT High outdoor ambient set temperature
(-15°C ~ 15°C).
HEAT Water outlet set temperature at low outdoor
ambient temperature (25°C ~ 55°C).
HEAT Water outlet set temperature at high outdoor ambient temperature (25°C ~ 55°C).
HEAT
OFF
Set temperature for turning OFF heating operation (5°C ~ 35°C).
HEATER
ON
Outdoor ambient set temperature for turning ON heater operation (-15°C ~ 20°C).
COOL Water set temperature during cool mode (5°C~20°C)
TANK Sanitary tank set temperature (40°C ~ 75°C).
WATER TEMPERATURE THERMO SHIFT SETTING
1. Press
SET
within 5 seconds.
• Repeat steps 3 to 5 to set the desired shift temperature (-5°C ~ 5°C).
Notes:
• Press
C
AN
C
E
L
or wait 30 seconds to exit “SETTING” mode.
• The setting temperature will be stored in the system once confirm.
• “SETTING” mode cannot be activated when the “PUMPDW” and “STATUS” indicator is ON.
ADVANCE OPERATION
Water Temperature
Outdoor Temperature

8
Timer Display
TIMER
1
MON TUE WEDTHU FRI SAT SUN
2 3 4 5 6
ON
OFF
Lights up if Timer
operation is selected
Day to be selected
ON Timer
To automatically switch “ON” the unit
6 different programs can be set in a day (1 ~ 6)
Indicates the selected day
Indicates the next timer operation day
Time to be selected (10 minutes step)
OFF Timer
To automatically switch “OFF” the unit
SET
SELECT
CANCEL
SETTING
CLOCK
OFF/ON
TIMER
Function Step
Enter timer mode Press
TIMER
.
Set day & time 1.
Press or to select your desired day.
2. Press
SELECT
to confirm
3. “1” will be blinking, press
SELECT
to set program 1.
4. Press
OFF/ON
to select ON or OFF timer.
5. Press or to select your desired time.
If you want to set the timer together with other operations, press
MODE
and
QUIET
.
6. Press
SET
to confirm program 1. The selected day will be highlighted with ▼.
• After 2 seconds, the display will move to the next program.
7. Repeat steps 4 to 7 to set programs 2 to 6.
• During timer setup, if no button is pressed within 30 seconds, or if the
SET
button is pressed the
setting at that moment is confirmed and timer setup is ended.
Add/Modify timer Repeat the steps above.
Disable timer Press
TIMER
, then press
CANCEL
.
Enable timer Press
TIMER
, then press
SET
.
Check timer 1. Press
TIMER
.
2. Press or until your desired day is shown, press
SELECT
to confirm your selection.
3. Press or to check the set programs.
Cancel timer 1. Press
TIMER
.
2. Press or until your desired day is shown.
3. Press
SELECT
to enter program setting.
4. Press or until your desired program is shown.
5. Press
CANCEL
to cancel the program.
WEEKLY TIMER SETTING
Notes:
• You can set the Timer for each day of the week (Monday to Sunday) with 6 programs per day.
• When the unit is switched on by the ON Timer, it will use the previously set temperature to control the water outlet temperature.
• Same timer program cannot be set in the same day.
• You may also select collective days with same timer setting.
• Promotes energy saving by allowing you to set up to 6 programs in any given day.

ENGLISH
9
MONO BLOC UNIT
MONO BLOC UNIT
In case of a power supply failure or pump operating failure, drain the system (as suggested in the figure below).
H<H
When water is idle inside the system, freezing up is very likely to happen which could damage the system.
• Do not obstruct the air inlet and air outlet vents, it may cause low performance or breakdown. Please remove obstacles to
assure the ventilation.
• During winter, please clean and remove the snow near mono bloc unit so that the snow does not cover the air inlet and air
outlet vents.
EXTERNAL FILTER
• Please clean the external filter at least once a year. Fail to do so might cause filter clogged, consequent system
breakdown. Please consult authorized dealer.
INSPECTION
• In order to ensure optimal performance of the unit, seasonal inspections on the unit, external filter and field wiring have to
be carried out at regular intervals. This maintenance should be carried out by authorized dealer.
• Clear any obstruction at the air inlet and air outlet vents of mono bloc unit.
FOR EXTENDED NON-USE
• Do not switch off the power supply. Switching off the power supply will stop the automatic water pump operation and cause
the water pump jammed.
NON SERVICEABLE CRITERIAS
NON SERVICEABLE CRITERIAS
TURN OFF POWER SUPPLY then please consult authorized dealer under the following conditions:
• Abnormal noise during operation.
• Water/foreign particles have entered the remote control.
• Circuit breaker switches off frequently.
• Power cord becomes unnaturally warm.

10
TROUBLESHOOTING
The following symptoms do not indicate malfunction.
The following symptoms do not indicate malfunction.
SYMPTOM
SYMPTOM
CAUSE
CAUSE
Flowing sound during operation. ►• Refrigerant flow inside the unit.
Operation is delayed a few minutes after restart. ►• The delay is a protection to the unit’s compressor.
Mono bloc unit emits water/steam. ►• Condensation or evaporation occurs on pipes.
Mono bloc unit emits steam during heating mode. ►• This is due to defrost operation happens at the heat
exchanger.
Mono bloc unit does not operate. ►• When the outdoor temperature is out of the operation
condition range, the heatpump system enter protection
control.
(Mono bloc) Air-to-water Heatpump system operation will
turn off. ►•
If mono bloc unit water inlet temperature is lower than 20°C.
Backup heater power will turn on to heat up the water.
System difficult to heat-up. ►• When heating is operated together with floor heating or
panel heater simultaneously, there may be case where
warm water temperature is getting lower and cause floor
heating or panel heater heat-up is weaken.
• When outdoor air temperature is low, it may be difficult to
get warm.
• Is the snow pile blocking the discharge outlet or intake
inlet of mono bloc unit.
• When water outlet set temperature is low, it may be
difficult to get warm.
System cannot get warm instantly. ►• Due to the nature of the heatpump system, it may take
some time to heat-up the water if the unit is operated
from cold-start.
Operation starts after power resumes. ►• Unit is operates under auto restart function.
Check the following before calling for servicing.
Check the following before calling for servicing.
SYMPTOM
SYMPTOM
CHECK
CHECK
Heating/cooling operation is not working efficiently. ►• Set the temperature correctly.
• Is the panel heater valve closed.
• Clear any obstruction at the air inlet and air outlet vents
of mono bloc unit.
Noisy during operation. ►• Check if the unit has been installed at an incline or the
cover is not closed properly.
The unit does not work. ►• Check if the circuit breaker is tripped.
Operation LED is no lit or remote control display
is blank. ►• Is the power supply off or power failure.
The operation LED blinks and error code appear on remote control display.
The operation LED blinks and error code appear on remote control display.
TIMER
TIMER
1
MON TUE WEDTHU FRI SAT SUN
2 3 4 5 6
ON
OFF
• Turn the unit off and reveal the error code to authorized dealer.
• Timer operation cancel when error code occur.
Force Heater Mode Button
Force Heater Mode Button
FORCE
• In case of a failure of the (Mono bloc) Air-to-Water Heatpump system, the backup heater can be
used to heat up the heating water. Press
FORCE
to switch on the backup heater.
• Press
OFF /ON
to stop the force heater operation.
• During Force Heater mode, all other operations are not allowed.

11
INFORMATION
Information for Users on Collection and Disposal of Old Equipment
These symbols on the products, packaging, and/or accompanying documents mean that used electrical and
electronic products should not be mixed with general household waste.
For proper treatment, recovery and recycling of old products, please take them to applicable collection points, in
accordance with your national legislation and the Directives 2002/96/EC and 2006/66/EC.
By disposing of these products correctly, you will help to save valuable resources and prevent any potential negative
effects on human health and the environment which could otherwise arise from inappropriate waste handling.
For more information about collection and recycling of old products, please contact your local municipality, your
waste disposal service or the point of sale where you purchased the items.
Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.
For business users in the European Union
If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further information.
[Information on Disposal in other Countries outside the European Union]
These symbols are only valid in the European Union. If you wish to discard these items, please contact your local
authorities or dealer and ask for the correct method of disposal.
ENGLISH

12
• La pompe à chaleur air-eau (mono bloc) Panasonic est un système
conçu pour être combiné avec le réservoir Panasonic. Si un réservoir
d’une autre marque que Panasonic est utilisé avec le système de
pompe à chaleur air-eau, (mono bloc), Panasonic ne peut garantir
ni le bon fonctionnement ni la fiabilité du système.
• Ce manuel décrit comment utiliser le système de pompe à chaleur.
• Pour le fonctionnement d’autres systèmes tels que le réservoir d’eau,
le radiateur, le contrôleur thermique externe et le chauffage au sol,
référez-vous aux modes d’emploi de leurs fabricants respectifs.
CONSIGNES DE SÉCURITÉ
Nous vous remercions d’avoir
porté votre choix sur un produit
Panasonic
TABLE DES MATIÈRES
TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ
12~13
TÉLÉCOMMANDE
14~18
UNITÉ MONO BLOC
19
DÉPANNAGE
20
INFORMATIONS
21
REMARQUE
REMARQUE
Les illustrations de ce mode d’emploi sont
fournies à titre d’exemple uniquement et
peuvent présenter des différences par
rapport à l’appareil proprement dit. Celui-
ci peut être modifié sans préavis à des
fins d’amélioration.
Pour éviter des blessures corporelles sur vous-même et sur les autres ou
des dégâts matériels, respectez les instructions ci-dessous.
Tout dysfonctionnement dû au non-respect des instructions peut
occasionner des nuisances ou des dégâts dont la gravité est classée
comme décrit ci-après:
AVERTISSEMENT
AVERTISSEMENT
Ce symbole signale la présence d’un
danger pouvant provoquer des blessures
graves ou mortelles.
ATTENTION
ATTENTION
Ce symbole signale la présence d’un
danger pouvant provoquer des blessures
corporelles ou des dégâts matériels.
Les instructions à respecter sont classées d’après les symboles suivants:
Ce symbole désigne une action
INTERDITE.
Ces symboles désignent des
actions OBLIGATOIRES.
AVERTISSEMENT
AVERTISSEMENT
UNITÉ MONO BLOC
UNITÉ MONO BLOC
Cet appareil n’est pas conçu pour être utilisé par des personnes
(y compris les enfants) aux capacités physiques, sensorielles
ou mentales diminuées, ou manquant d’expérience ou de
connaissances, sauf si une personne responsable de leur
sécurité leur a expliqué le fonctionnement de l’appareil et les
garde sous surveillance. Les enfants doivent être supervisés afin
qu’ils ne jouent pas avec l’appareil.
Veuillez consulter un revendeur agréé ou un spécialiste pour la
réparation, l’installation, le retrait ou le déménagement de l’unité.
Une installation et une manipulation incorrectes pourraient
occasionner des fuites, un choc électrique ou un incendie.
N’installez pas l’appareil dans une atmosphère potentiellement
explosive ou inflammable. Sinon, il y a un risque d’incendie.
N’insérez jamais vos doigts ou des objets dans
l’unité mono bloc, les parties tournantes peuvent
causer des blessures.
Ne touchez pas l’unité mono bloc au cours d’un orage, cela
pourrait provoquer un choc électrique.
Ne pas tenter de réparer l’appareil par vous-même.
Sinon, cela peut causer des blessures graves ou des chocs
électriques.
CONDITION D’UTILISATION
CONDITION D’UTILISATION
Température de sortie d’eau (°C)
CHAUFFAGE
Max. 55
Min. 25
REFROIDISSEMENT
Max. 20
Min. 5
Température ambiante (°C)
CHAUFFAGE
Max. 35
Min. -20
REFROIDISSEMENT
Max. 43
Min. 16
ATTENTION: Si la température extérieure sort
de la plage de températures
ci-dessus, la capacité thermique
chutera de façon importante
et il se peut que l’unité mono
bloc s’arrête pour le contrôle de
protection.
La PAC redémarrera
automatiquement après
une courte durée, quand la
température extérieure sera à
nouveau comprise dans la plage
limite de fonctionnement.

FRANÇAIS
13
ATTENTION
ATTENTION
UNITÉ MONO BLOC
UNITÉ MONO BLOC
N’installez pas l’unité à proximité d’un
équipement combustible ou dans une salle de
bains. Sinon, il y a risque de choc électrique ou
d’incendie.
Ne pas toucher le tuyau de refoulement de
l’eau pendant le fonctionnement.
Ne posez rien sur ou sous l’unité.
Ne vous asseyez pas et ne montez
pas sur l’unité, vous risquez de
tomber accidentellement.
Ne touchez pas l’ailette pointue
d’aluminium, les parties pointues
peuvent causer des dommages.
Assurez-vous que le tuyau de vidange est
correctement raccordé. Sinon, une fuite peut
se produire.
Vérifiez régulièrement le rack d’installation pour
vous assurer qu’il n’est pas endommagé. Après
de longues périodes d’utilisation, la solidité du
rack d’installation peut être amoindrie.
TÉLÉCOMMANDE
Ne laissez pas la télécommande se
mouiller. Sinon, elle peut provoquer des
dysfonctionnements.
Ne pas appuyer sur les boutons de la
télécommande avec des objets durs ou pointus.
Vous pourriez endommager l’unité.
Ne pas nettoyer la télécommande avec de
l’eau, du benzène, du solvant ou de la poudre
à récurer.
N’inspectez pas ni réparez la télécommande
par vous-même. Veuillez consulter
un revendeur agréé. Sinon, elle peut
endommager ou mal fonctionner.
AVERTISSEMENT
AVERTISSEMENT
ALIMENTATION
ALIMENTATION
N’utilisez pas de cordon modifié,
de raccords, de rallonge ou de
cordon non spécifié afin d’éviter
une surchauffe et un incendie.
Ne partagez pas la même prise d’alimentation
qu’un autre équipement afin d’éviter une
surchauffe et un incendie.
N’utilisez pas l’appareil pas avec les mains
mouillées afin d’éviter un choc électrique.
Si le cordon d’alimentation est endommagé, il doit
être remplacé par le fabriquant, par un de ses
techniciens ou par une personne qui possède des
qualifications équivalentes afin d’éviter tout risque.
Cette unité est équipée d’un disjoncteur de courant
résiduel (RCCB). Il est fortement conseillé de
faire contrôler le fonctionnement du RCCB après
l’installation et périodiquement après l’entretien
ou la maintenance par un revendeur agréé afin
de garantir son bon fonctionnement. Sinon, il y a
risque de choc électrique ou d’incendie en cas de
dysfonctionnement.
Il est fortement conseillé d’installer un dispositif à
courant résiduel (DCR) sur le site afin d’éviter un
choc électrique ou un incendie.
Il est conseillé de porter des gants pendant la
maintenance ou l’entretien afin d’éviter tout risque.
Cet équipement doit être raccordé à la terre afin
d’éviter un choc électrique ou un incendie.
Prévenez les chocs électriques coupant l’alimentation:
- Avant le nettoyage ou l’entretien.
Cet appareil convient à de multiples usages.
Tous les circuits d’alimentation électrique
doivent être coupés avant toute intervention
sur les bornes de l’unité, afin d’éviter tout choc
électrique, brûlure ou blessure mortelle.
Cesser d’utiliser le produit lorsqu’une
anomalie ou défaillance quelconque
se produit et débrancher la fiche
d’alimentation ou mettre hors tension
l’interrupteur et le disjoncteur.
(Risque de fumée/feu/choc électrique)
Exemples
d’anomalie
ou défaillance
• L’RCCB s’arrête de lui-même.
• Une odeur de brûlé, un bruit anormal,
ou des vibrations sonores sont observés
durant le fonctionnement de l’unité.
• L’eau chaude continue à sortir de l’unité.
Contacter immédiatement votre revendeur
local pour l’entretien/réparation.
/
Chauffage au sol
Réservoir d’eau
Alimentation
Panneau
Douche
Télécommande
Unité Mono bloc

14
TÉLÉCOMMANDE
• Il est possible que certaines fonctions décrites dans ce manuel ne soient pas applicables à votre unité.
• Consultez votre revendeur agréé le plus proche pour en savoir plus.
• En fonctionnement normal, les touches
ERROR
RESET
,
FORCE
et
PUMPDW
sont inactives.
1Touche de marche/arrêt (OFF/ON) 14 Voyant de MARCHE/ARRÊT du mode silencieux
2DEL de fonctionnement 15 Voyant Activé/Désactivé du chauffage de secours
3Touche de mode de fonctionnement 16 Voyant de MARCHE/ARRÊT de la demande de
chauffage forcé
4Touche de fonctionnement silencieux 17 Voyant de MARCHE/ARRÊT de fonctionnement effectif
du chauffage de secours
5Touche d’activation du chauffage de secours 18 Voyant de MARCHE/ARRÊT de fonctionnement effectif
du chauffage de démarrage
6Touches de mode de réglage du système 19 Voyant de MARCHE/ARRÊT du mode de réglage du
système
7Touche de groupe de réglage de la minuterie 20 Voyant de MARCHE/ARRÊT du mode de contrôle de
l’état du système
8Touche de mode de chauffage forcé 21 Voyant de MARCHE/ARRÊT du mode de pumpdown du
système
9Touche de mode d’évacuation du système 22 Affichage du réglage Horloge/Minuterie
10
Touches de mode de contrôle de l’état du système
23 Panneau connecté du contrôleur thermo externe
11
Voyant de MARCHE/ARRÊT du mode chauffage
24 Affichage de la température ambiante extérieure
12
Voyant OFF/ON (MARCHE/ARRÊT) du mode
refroidissement
25 Affichage de la température de sortie d’eau
13
Voyant de MARCHE/ARRÊT du mode réservoir
26 Affichage solaire
27 Touche de réinitialisation d’erreur
Remarques:
• Le jour et l’heure doivent être réglés:
- Au premier démarrage de l’unité.
- Au redémarrage de l’unité après une longue période
d’arrêt.
• L’heure réglée sera l’heure standard pour toutes les
opérations de la minuterie.
1. Appuyez sur
CLOCK
.
2. Appuyez sur ou pour régler le jour.
3. Appuyez sur
SET
pour confirmer.
4. Répétez les étapes 2 et 3 pour régler l’heure.
PRÉPARATION DE LA TÉLÉCOMMANDE
Réglage du jour et de l’heure
TIMER OUTDOOR
HEAT
SETTING
STATUS
PUMPDW
BOOSTER
QUIET
TANK
WATER OUTLET
C
C
SET
SELECT
CANCEL ERROR
RESET
SETTING STATUS
SEARCH
PUMPDWFORCECLOCK
CHECK
OFF/ON
MODE
HEATER
QUIET
OFF/ON
TIMER
HEATER
OPERATION
FORCE
HEATER
ACTUAL
TIMER
1
MON TUE WEDTHU FRI SAT SUN
SOLAR REMOTE
23456
ON
OFF
COOL
16
1
22
21
10
17
18
19
20
24
9
5
25
3
8
4
7
2
15
14
13
6 27
23
26
12 11

FRANÇAIS
15
CONFIGURATION DES FONCTIONS SPÉCIALES
CONFIGURATION DES FONCTIONS SPÉCIALES
• Après l’installation initiale, vous pouvez ajuster les réglages manuellement. Le réglage initial reste actif jusqu’à sa modification par l’utilisateur.
• La télécommande peut être utilisée pour plusieurs installations. Il est possible que certaines fonctions ne soient pas applicables à votre unité.
• Assurez-vous que le voyant LED de fonctionnement est éteint (OFF) avant de réaliser le réglage.
Affichage du jour OUI / NON / Affichage de la température
Voyant de RÉGLAGE / ÉTATFonction*
Affichage de
la minuterie
TIMER OUTDOOR
HEAT
SETTING
STATUS
PUMPDW
BOOSTER
QUIET
TANK
WATER OUTLET
HEATER
OPERATION
FORCE
HEATER
ACTUAL
COOL
Mode de
fonctionnement Fonctionnement actuel
SET
SELECT
CANCEL
SETTING STATUS
SEARCH
CHECK
SÉLECTIONNEZ LES FONCTIONS ET RÉGLEZ
LE MINUTEUR À VOTRE CONVENANCE
1. Appuyez simultanément sur
SET
et
CHECK
pendant 5 secondes pour entrer en mode de réglage spécial. Le voyant
« RÉGLAGE » et « ÉTAT » est ACTIVÉ.
2. Appuyez sur ou pour naviguer entre les fonctions.
3. Appuyez sur
SELECT
pour entrer dans la fonction.
4.
Appuyez sur ou pour activer la fonction OUI ou désactiver la fonction NON, ou réglez la date et l’heure de votre choix.
5. Appuyez sur
SET
pour confirmer.
Fonction * Mode de fonctionnement/
Fonctionnement actuel Description
Contrôleur thermique externe (OUI / NON)
Pour définir une connexion avec le contrôleur thermique externe.
TANK
Connexion du réservoir (OUI / NON)
Pour définir une connexion avec le réservoir.
SOLAR
Priorité solaire (OUI / NON)
Pour choisir l’utilisation du solaire pour chauffer le réservoir d’eau.
HEAT
Priorité chauffage (OUI / NON)
Pour choisir la pompe à chaleur uniquement pour le côté chauffage en mode CHAUFFAGE
+ RÉSERVOIR.
HEAT
Réglage de l’intervalle de chauffe du chauffage
Pour régler le minuteur du chauffage en mode CHAUFFAGE + RÉSERVOIR (0,5 heure ~ 10
heures).
TANK
Réglage de l’intervalle de chauffe du réservoir
Pour régler le minuteur du réservoir en mode CHAUFFAGE + RÉSERVOIR
(5 minute ~ 1 heure 35 minutes).
BOOSTER
Réglage de l’heure de retard du chauffage de démarrage
Pour régler la minuterie de retard du chauffage de démarrage en position de marche (ON) si
la température du réservoir n’est pas atteinte (20 minutes ~ 1 heure 35 minutes).
Stérilisation (OUI / NON)
Pour régler la stérilisation, si nécessaire.
Définition du jour et de l’heure de la stérilisation
Pour régler le minuteur pour la stérilisation
(une fois par semaine seulement).
Réglage de la température de stérilisation
Pour régler la température pour la fonction de stérilisation (40°C ~ 75°C).
Temps continu de stérilisation
Pour régler le minuteur de façon à maintenir la température de chauffage afin de terminer la
fonction de stérilisation (5 minutes ~ 1 heure).
ATTENTION
ATTENTION
Ne pas utiliser le système
lors de la stérilisation
pour éviter une
surchauffe ou brûlure
pendant la douche.

16
FONCTIONNEMENT DE BASE
OFF /ON
POUR METTRE L’APPAREIL SOUS/ HORS TENSION
• Lorsque l’unité est sur ON, le voyant DEL de fonctionnement est allumé et les températures actuelles de la sortie d’eau et
de l’air l’extérieur sont indiquées sur l’écran de la télécommande.
MODE
POUR SÉLECTIONNER UN MODE DE FONCTIONNEMENT
HEAT HEAT +TANK TANK
COOL COOL + TANK
• MODE CHAUFFAGE
- Pour ACTIVER ou DÉSACTIVER le mode de chauffage de panneau / au sol.
- Dans ce mode, l’unité mono bloc va fournir la capacité de chauffage au système.
• MODE CHAUFFAGE + RÉSERVOIR
- Dans ce mode, l’unité mono bloc va fournir la capacité de chauffage au réservoir sanitaire et au système.
- Cette opération n’est pas utilisée si le réservoir d’eau sanitaire n’est pas installé.
• MODE RÉSERVOIR
- Pour ACTIVER ou DÉSACTIVER le fonctionnement du réservoir sanitaire.
- Dans ce mode, l’unité mono bloc va fournir la capacité de chauffage au réservoir sanitaire.
• MODE DE REFROIDISSEMENT
- Pour ACTIVER ou DÉSACTIVER le fonctionnement du panneau.
- Dans ce mode, l’unité mono bloc fournira la capacité de refroidissement au système.
• MODE REFROIDISSEMENT + RÉSERVOIR
- Dans ce mode, l’unité mono bloc fournira la capacité de refroidissement au système.
- L’unité mono bloc contrôlera la chaleur d’appoint dans le réservoir sanitaire.
QUIET
POUR UN ENVIRONNEMENT SILENCIEUX
• Cette opération réduit le bruit de l’unité mono bloc. Dans cette condition, cela peut provoquer une baisse de la capacité de
chauffage/refroidissement.
HEATER
POUR ACTIVE LE CHAUFFAGE DE SECOURS
• Le chauffage de secours fournit une capacité de chauffage supplémentaire en cas de température extérieure très basse
et ne peut être utilisé que lorsque l’unité intérieure est en mode chauffage quand il a été activé après avoir poussé cette
touche.
• Le chauffage de secours est automatiquement ACTIVÉ lorsque les conditions de réglage sont remplies.
• Pour désactiver manuellement l’opération de chauffage,appuyez à nouveau sur la touche correspondante.
STATUS
SEARCH
CHECK
MODE DE CONTRÔLE DE L’ÉTAT DU SYSTÈME
1.Appuyez sur
CHECK
pendant 5 secondes pour entrer en mode de statut (STATUS).
2.Appuyez sur ou pour vérifier la température de l’eau d’entrée, la température du réservoir, la fréquence de
fonctionnement du compresseur ou l’historique d’erreurs.
• Appuyez sur
C
AN
C
E
L
pour sortir du mode de STATUT.
• Une fois le mode de statut (STATUS) activé, le voyant « STATUS » s’allume.
• Le mode de statut (STATUS) ne peut pas être activé lorsque le voyant « SETTING » est allumé.

FRANÇAIS
17
• Il est vivement recommandé de contacter le revendeur agréé le plus proche pour changer la plage de température de l’eau.
• Utiliser la télécommande pour régler la plage de la température de sortie d’eau et de la température de l’air extérieur.
MODE DE RÉGLAGE DU SYSTÈME
SET
SELECT
CANCEL
SETTING
TIMER OUTDOOR
HEAT
SETTING
STATUS
PUMPDW
BOOSTER
QUIET
TANK
WATER OUTLET
C
HEATER
OPERATION
FORCE
HEATER
ACTUAL
ON
COOL
Mode de
fonctionnement Affichage de la température
Indicateur de réglage
(SETTING)
Paramètre *
1. Appuyez sur
SET
pendant 5 secondes pour entrer en mode de réglage (SETTING). Le voyant « SETTING » s’allume.
2. Appuyez sur ou sur pour choisir un paramètre.
3. Après avoir sélectionné le paramètre désiré, appuyez sur
SELECT
pour entrer le paramètre.
4. Appuyez sur ou sur pour définir la température désirée.
5. Appuyez à nouveau sur
SET
pour confirmer le réglage.
• Répétez les étapes 2 à 5 pour définir les autres paramètres.
Mode de
fonctionnementParamètre* Description
HEAT Température réglée ambiante extérieure basse
(-15°C ~ 15°C).
HEAT Température réglée ambiante extérieure haute
(-15°C ~ 15°C).
HEAT Température de sortie d’eau définie pour une
température de l’air extérieur basse (25°C ~ 55°C).
HEAT Température de sortie d’eau définie pour une température de l’air extérieur élevée (25°C ~ 55°C).
HEAT
OFF
Température définie pour l’arrêt (OFF) de l’opération de chauffage (5°C ~ 35°C).
HEATER
ON
Température de l’air extérieur définie pour le démarrage (ON) de l’opération de chauffage
(-15°C ~ 20°C).
COOL Température de réglage de l’eau en mode refroidissement (5°C~20°C)
TANK Température du réservoir sanitaire définie (40°C ~ 75°C).
RÉGLAGE DU RELAIS THERMIQUE DE LA TEMPÉRATURE DE L’EAU
1. Appuyez sur
SET
dans les 5 secondes.
• Répétez les étapes 3 à 5 pour régler la température de relais souhaitée (-5°C ~ 5°C).
Remarques:
• Appuyez sur
C
AN
C
E
L
ou attendez 30 secondes pour quitter le mode de réglage (SETTING).
• La température de réglage est mémorisée dans le système sur confirmation.
• Le mode « SETTING » ne peut pas être activé lorsque les voyants « PUMPDW » et « STATUS » sont allumés.
FONCTIONNEMENT AVANCÉ
Température de l’eau
Température extérieure

18
Affichage de la minuterie
TIMER
1
MON TUE WEDTHU FRI SAT SUN
2 3 4 5 6
ON
OFF
S’illumine lorsque l’opération
de minuterie est sélectionnée
Jour à sélectionner
Minuterie de démarrage (ON)
Pour démarrer automatiquement l’unité
6 programmes différents peuvent être définis
dans une journée (1 ~ 6)
Indique le jour sélectionné
Indique le fonctionnement de la minuterie du
jour suivant
Heure à sélectionner
(incréments de 10 minutes)
Minuterie d’arrêt (OFF)
Pour arrêter automatiquement l’unité
SET
SELECT
CANCEL
SETTING
CLOCK
OFF/ON
TIMER
Fonction Étape
Entrer en mode de
minuterie Appuyez sur
TIMER
.
Régler le jour et
l’heure 1.
Appuyez sur ou pour sélectionner le jour de votre choix.
2. Appuyez sur
SELECT
pour confirmer.
3. “1” clignotera, appuyez sur
SELECT
pour régler le programme 1.
4. Appuyez sur
OFF/ON
pour sélectionner la minuterie de DÉMARRAGE ou d’ARRÊT.
5. Appuyez sur ou pour sélectionner l’heure de votre choix.
Si vous souhaitez régler le minuteur en même temps que d’autres opérations, appuyez sur
MODE
et
QUIET
.
6. Appuyez sur
SET
pour confirmer le programme 1. Le jour sélectionné sera mis en évidence avec ▼.
• Après 2 secondes, l’affichage se déplacera au programme suivant.
7. Répétez les étapes 4 à 7 pour régler les programmes 2 à 6.
• Au cours de la configuration de la minuterie, si aucune touche n’est pressée dans les 30 secondes ou si la touche
SET est pressé, le réglage à ce moment-là, est confirmé et la configuration de la minuterie est terminée.
Ajouter/modifier
une minuterie Répétez les étapes ci-dessus.
Désactiver la
minuterie Appuyez sur
TIMER
, puis appuyez sur
CANCEL
.
Activer la
minuterie Appuyez sur
TIMER
, puis appuyez sur
SET
.
Vérifier la
minuterie 1. Appuyez sur
TIMER
.
2. Appuyez sur ou jusqu’à ce que votre jour souhaité s’affiche, appuyez sur
SELECT
pour confirmer
votre sélection.
3. Appuyez sur ou pour vérifier les programmes réglés.
Annuler la
minuterie 1. Appuyez sur
TIMER
.
2. Appuyez sur ou jusqu’à ce que votre jour souhaité s’affiche.
3. Appuyez sur
SELECT
pour entrer dans le réglage des programmes.
4. Appuyez sur ou jusqu’à ce que votre programme souhaité s’affiche.
5. Appuyez sur
CANCEL
pour annuler le programme.
RÉGLAGE DE LA MINUTERIE HEBDOMADAIRE
Remarques:
• Vous pouvez régler la minuterie pour chaque jour de la semaine (du lundi au dimanche), avec 6 programmes par jour.
• Lorsque l’appareil est allumé par la minuterie (TIMER), il utilisera la température déjà réglée pour contrôler la température
de la sortie d’eau.
• Le même programme de minuterie ne peut pas être réglé dans la même journée.
• Vous pouvez également sélectionner des groupes de jours avec le même réglage de minuterie.
• Favorise les économies d’énergie en vous permettant de régler jusqu’à 6 programmes tous les jours.

FRANÇAIS
19
UNITÉ MONO BLOC
UNITÉ MONO BLOC
En cas de panne d’alimentation électrique ou de défaillance de la pompe, vidanger le système (comme le suggère la figure
ci-dessous).
H<H
Quand l’eau est au repos à l’intérieur du système, la possibilité qu’il gèle peut se produire ce qui pourrait endommager le
système.
• N’obstruez pas les évents d’admission et de sortie d’air sous peine de provoquer une baisse des performances ou une
panne. Retirez les obstacles pour garantir la ventilation.
• En hiver, nettoyez et retirez la neige à proximité de l’unité mono bloc de façon à ce qu’elle n’obstrue pas les évents
d’admission et de sortie d’air.
FILTRE EXTERNE
• Nettoyez le filtre externe au moins une fois par an. Ne pas le faire pourrait résulter en un colmatage du filtre et par
conséquence une panne du système. Veuillez consulter un revendeur agréé.
INSPECTION
• Afin de garantir une performance optimale de l’appareil, des inspections saisonnières de l’appareil, du filtre externe et du
câblage sur site doivent être effectuées à intervalles réguliers. Cet entretien doit être effectué par le revendeur agréé.
• Dégagez toute obstruction des évents d’admission et de sortie d’air de l’unité mono bloc.
PRÉPARATION EN CAS D’INUTILISATION PROLONGÉE
• Ne pas éteindre l’alimentation électrique. Éteindre l’alimentation électrique fera arrêter le fonctionnement automatique de
la pompe d’eau et par conséquence entraînera son blocage.
PIECES NON SUSCEPTIBLES D’ETRE REPAREES PAR VOS SOINS
PIECES NON SUSCEPTIBLES D’ETRE REPAREES PAR VOS SOINS
DÉBRANCHEZ L’ALIMENTATION ÉLECTRIQUE et contactez le revendeur autorisé dans les conditions suivantes:
• Bruits anormaux pendant la mise en service.
• Pénétration d’eau ou de corps étrangers à l’intérieur de la télécommande.
• Désactivation fréquente du disjoncteur.
• Le cordon d’alimentation est inhabituellement chaud.

20
DÉPANNAGE
Les phénomènes suivants ne correspondent pas à un dysfonctionnement.
Les phénomènes suivants ne correspondent pas à un dysfonctionnement.
PHÉNOMÈNE
PHÉNOMÈNE
CAUSE
CAUSE
Bruit d’écoulement pendant le fonctionnement. ►• Fluide frigorigène à l’intérieur de l’appareil.
Le fonctionnement ralentit quelques minutes après avoir
remis en marche l’appareil. ►• Le ralentissement est une protection du compresseur de l’appareil.
L’unité mono bloc dégage de la vapeur ou de l’eau. ►• De l’eau se condense ou s’évapore dans les tuyaux.
En mode de chauffage, l’unité mono bloc émet de la
vapeur. ►• Cela est dû à l’opération de dégivrage sur l’échangeur thermique.
L’unité mono bloc ne fonctionne pas. ►• Lorsque la température extérieure sort de la plage des
conditions de fonctionnement, le système de pompe à
chaleur entre en contrôle de protection.
Le système de la pompe à chaleur air à eau (mono bloc)
s’éteint. ►• Si la température d’entrée de l’eau de l’unité mono bloc est inférieure à 20°C. Le réchauffeur de réserve s’allume
pour chauffeur l’eau.
Le système a du mal à chauffer. ►• Lorsque le chauffage fonctionne en même temps qu’un
chauffage par le sol ou un panneau chauffant, il peut y
avoir des cas où la température de l’eau chaude devient
plus faible et il en résulte que la chaleur du chauffage par
le sol ou du panneau chauffant va baisser.
• Lorsque la température extérieure est faible, il peut être
difficile de chauffer.
• Vérifier qu’aucun bloc de neige n’obstrue l’évacuation ou
l’admission de l’unité mono bloc.
• Si la température de sortie d’eau est faible, il peut être
difficile d’obtenir de la chaleur.
Le système ne peut pas chauffer instantanément. ►• De par la nature du système de pompe à chaleur, la
chauffe de l’eau peut prendre un certain temps si l’unité
est démarrée à froid.
Le fonctionnement démarre après le rétablissement du
courant. ►• L’unité fonctionne avec la fonction de redémarrage automatique.
Vérifiez les éléments suivants avant de faire appel au service de maintenance.
Vérifiez les éléments suivants avant de faire appel au service de maintenance.
PHÉNOMÈNE
PHÉNOMÈNE
VÉRIFICATION
VÉRIFICATION
La fonction chauffage/refroidissement ne fonctionne pas
efficacement. ►• Réglez la température correctement. • Vérifiez que la vanne du panneau chauffant est fermée.
• Dégagez toute obstruction des évents d’admission et de
sortie d’air de l’unité mono bloc.
L’appareil fait du bruit lorsqu’il fonctionne. ►• Vérifiez si l’unité n’a pas été installée en inclinaison ou si
le capot n’est pas mal fermé.
L’appareil ne fonctionne pas. ►• Vérifiez si le coupe-circuit est déclenché.
Le voyant DEL n’est pas allumé ou l’écran de la
télécommande est blanc. ►• Il se peut que l’alimentation soit coupée ou qu’il y ait une panne de courant.
Le voyant DEL clignote un code d’erreur apparaît sur l’écran de la télécommande.
Le voyant DEL clignote un code d’erreur apparaît sur l’écran de la télécommande.
TIMER
TIMER
1
MON TUE WEDTHU FRI SAT SUN
2 3 4 5 6
ON
OFF
• Éteignez l’unité et indiquez le code d’erreur au revendeur agréé.
• L’opération de minuterie est annulée lorsque le code d’erreur apparaît.
Touche de mode de chauffage forcé
Touche de mode de chauffage forcé
FORCE
• En cas de panne du système de pompe à chaleur air-eau (mono bloc), le chauffage de secours peut être
utilisé pour chauffer l’eau de chauffage. Appuyez sur
FORCE
pour enclencher le chauffage de secours.
• Appuyez sur
OFF /ON
pour arrêter l’opération de chauffage forcé.
• En mode de chauffage forcé, toutes les opérations ne sont pas autorisées.
