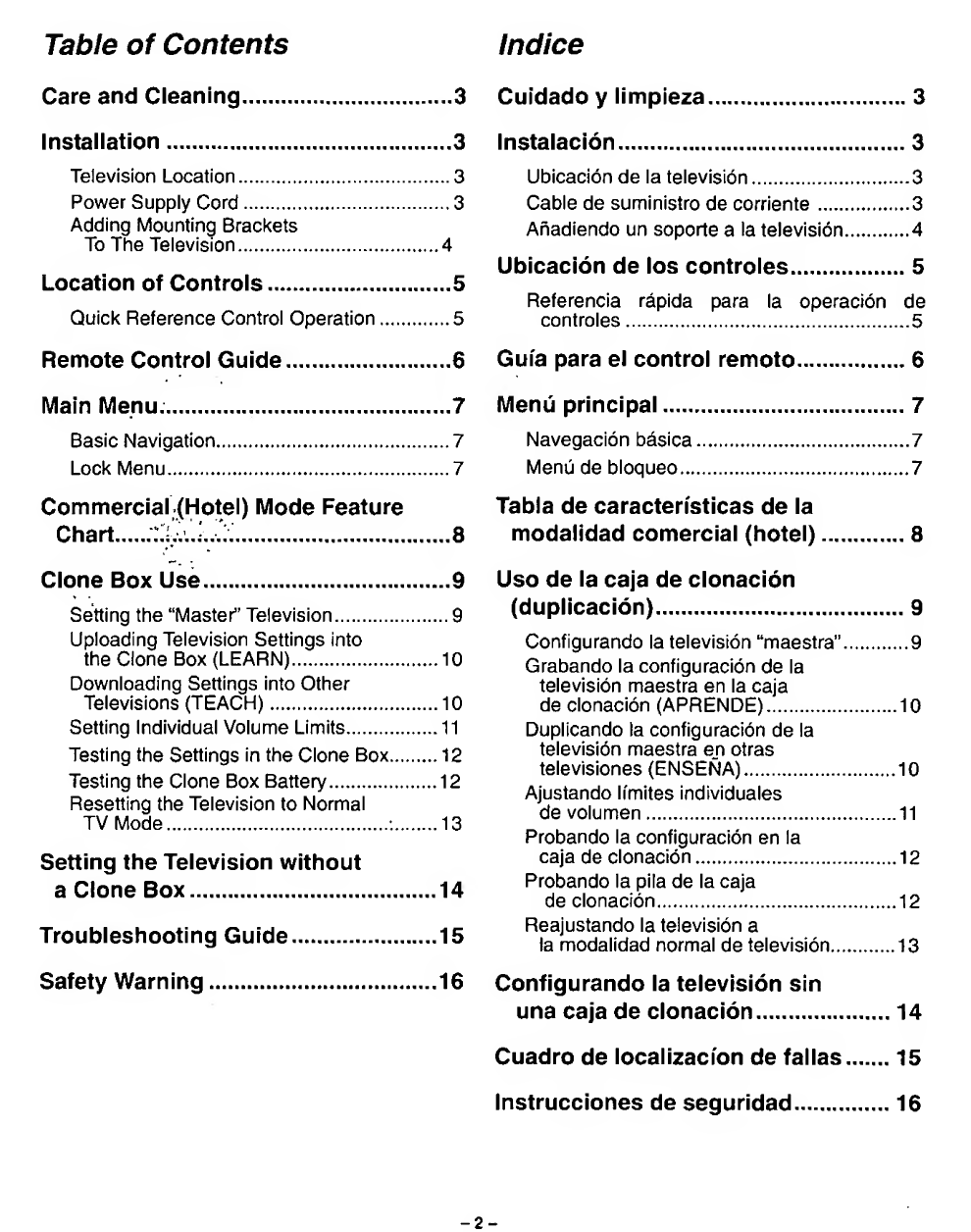

Table of Contents
Care and Cleaning.3
Installation.3
Television Location.3
Power Supply Cord.3
Adding Mounting Brackets
To The Television.4
Location of Controls.5
Quick Reference Control Operation.5
Remote Control Guide.6
Main Menu....7
Basic Navigation.7
Lock Menu.7
Commercial (Hotei) Mode Feature
Chart..8
Clone Box Use.9
Setting the “Master” Television.9
Uploading Television Settings into
the Clone Box (LEARN).10
Downloading Settings into Other
Televisions (TEACH).10
Setting Individual Volume Limits.11
Testing the Settings in the Clone Box.12
Testing the Clone Box Battery.12
Resetting the Television to Normal
TV Mode. 1 . 1 3
Setting the Television without
a Clone Box.14
Troubleshooting Guide.15
Safety Warning.16
Indice
Cuidado y limpieza.3
Instalacion.3
Ubicacion de la television.3
Cable de suministro de corriente.3
Ahadiendo un soporte a la television.4
Ubicacion de los controles.5
Referencia rapida para la operacion de
controles.5
Guia para el control remoto.6
Menu principal.7
Navegacion b^sica.7
Menu de bloqueo.7
Tabla de caracteristicas de la
modalidad comercial (hotel).8
Uso de la caja de clonacion
(duplicacion).9
Configurando la television “maestra”.9
Grabando la configuracion de la
television maestra en la caja
de clonacion (APRENDE).10
Duplicando la configuracion de la
television maestra en otras
televisiones (ENSENA).10
Ajustando h'mites individuates
de volumen.11
Probando la configuracion en la
caja de clonacion.12
Probando la pila de la caja
de clonacion.12
Reajustando la television a
la modalidad normal de television.13
Configurando la television sin
una caja de clonacion.14
Cuadro de localizacion de fallas.15
Instrucciones de seguridad.16
- 2 -

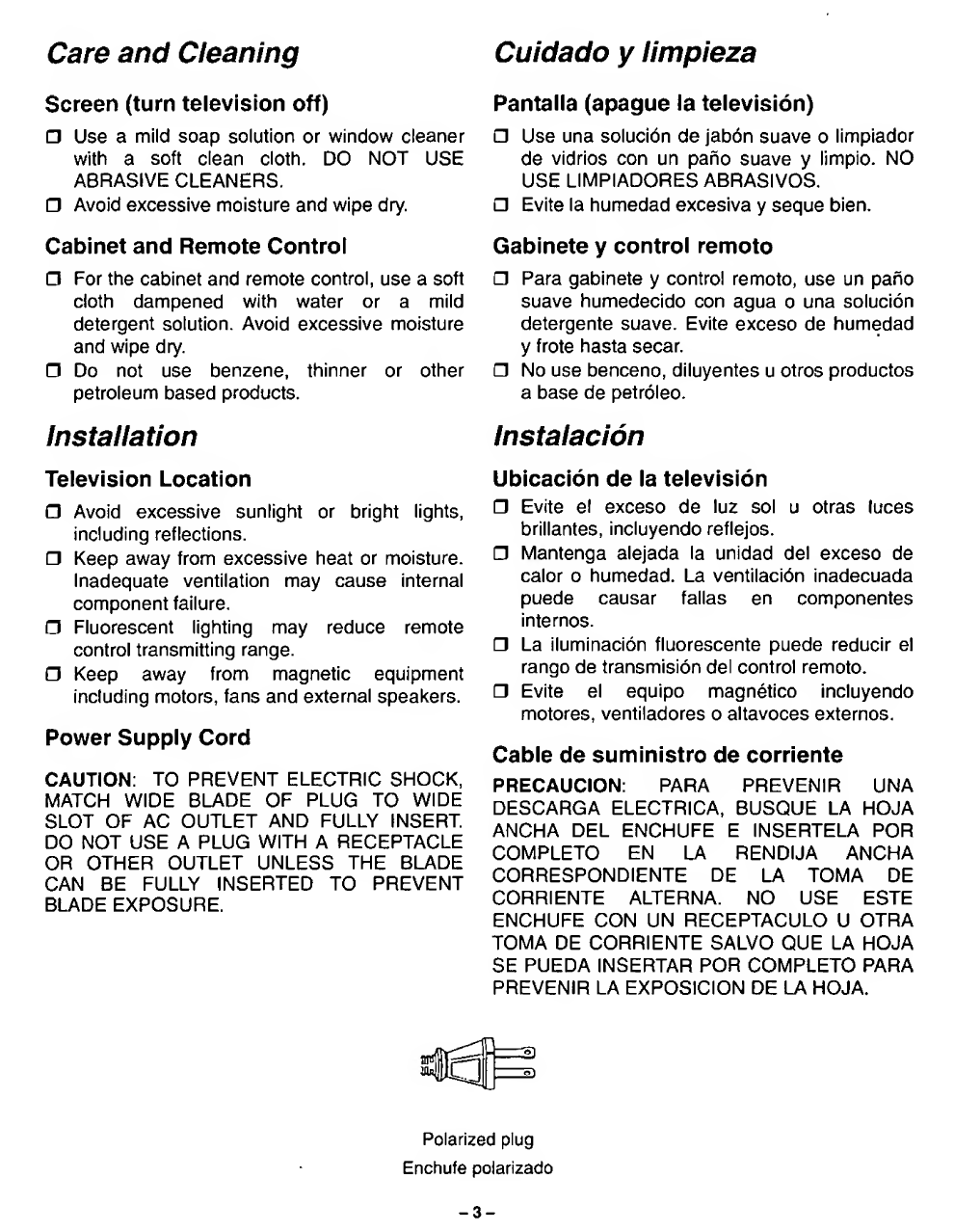

Care and Cleaning
Screen (turn television off)
□ Use a mild soap solution or window cleaner
with a soft clean cloth. DO NOT USE
ABRASIVE CLEANERS.
□ Avoid excessive moisture and wipe dry.
Cabinet and Remote Control
□ For the cabinet and remote control, use a soft
cloth dampened with water or a mild
detergent solution. Avoid excessive moisture
and wipe dry.
n Do not use benzene, thinner or other
petroleum based products.
Installation
Television Location
□ Avoid excessive sunlight or bright lights,
including reflections.
□ Keep away from excessive heat or moisture.
Inadequate ventilation may cause internal
component failure.
□ Fluorescent lighting may reduce remote
control transmitting range.
n Keep away from magnetic equipment
including motors, fans and external speakers.
Power Supply Cord
CAUTION: TO PREVENT ELECTRIC SHOCK,
MATCH WIDE BLADE OF PLUG TO WIDE
SLOT OF AC OUTLET AND FULLY INSERT.
DO NOT USE A PLUG WITH A RECEPTACLE
OR OTHER OUTLET UNLESS THE BLADE
CAN BE FULLY INSERTED TO PREVENT
BLADE EXPOSURE.
Cuidado y limpieza
Pantalla (apague la television)
□ Use una solucibn de jabbn suave o limpiador
de vidrios con un paho suave y limpio. NO
USE LIMPIADORES ABRASIVOS.
□ Evite la humedad excesiva y seque bien.
Gabinete y control remoto
n Para gabinete y control remoto, use un paho
suave humedecido con agua o una solucion
detergente suave. Evite exceso de humedad
y frote hasta secar.
n No use benceno, diluyentes u otros productos
a base de petroleo.
Instalacion
Ubicacion de la television
n Evite e! exceso de luz sol u otras luces
brillantes, incluyendo reflejos.
n Mantenga alejada la unidad del exceso de
calor 0 humedad. La ventilacion inadecuada
puede causar fallas en componentes
internes.
□ La iluminacion fluorescente puede reducir el
rango de transmision del control remoto.
□ Evite el equipo magnetico incluyendo
motores, ventiladores o altavoces externos.
Cable de suministro de corriente
PRECAUCION: PARA PREVENIR UNA
DESCARGA ELECTRICA, BUSQUE LA HOJA
ANCHA DEL ENCHUFE E INSERTELA POR
COMPLETO EN LA RENDIJA ANCHA
CORRESPONDIENTE DE LA TOMA DE
CORRIENTE ALTERNA. NO USE ESTE
ENCHUFE CON UN RECEPTACULO U OTRA
TOMA DE CORRIENTE SALVO QUE LA HOJA
SE PUEDA INSERTAR POR COMPLETO PARA
PREVENIR LA EXPOSICION DE LA HOJA.
Polarized plug
Enchufe polarizado
- 3 -

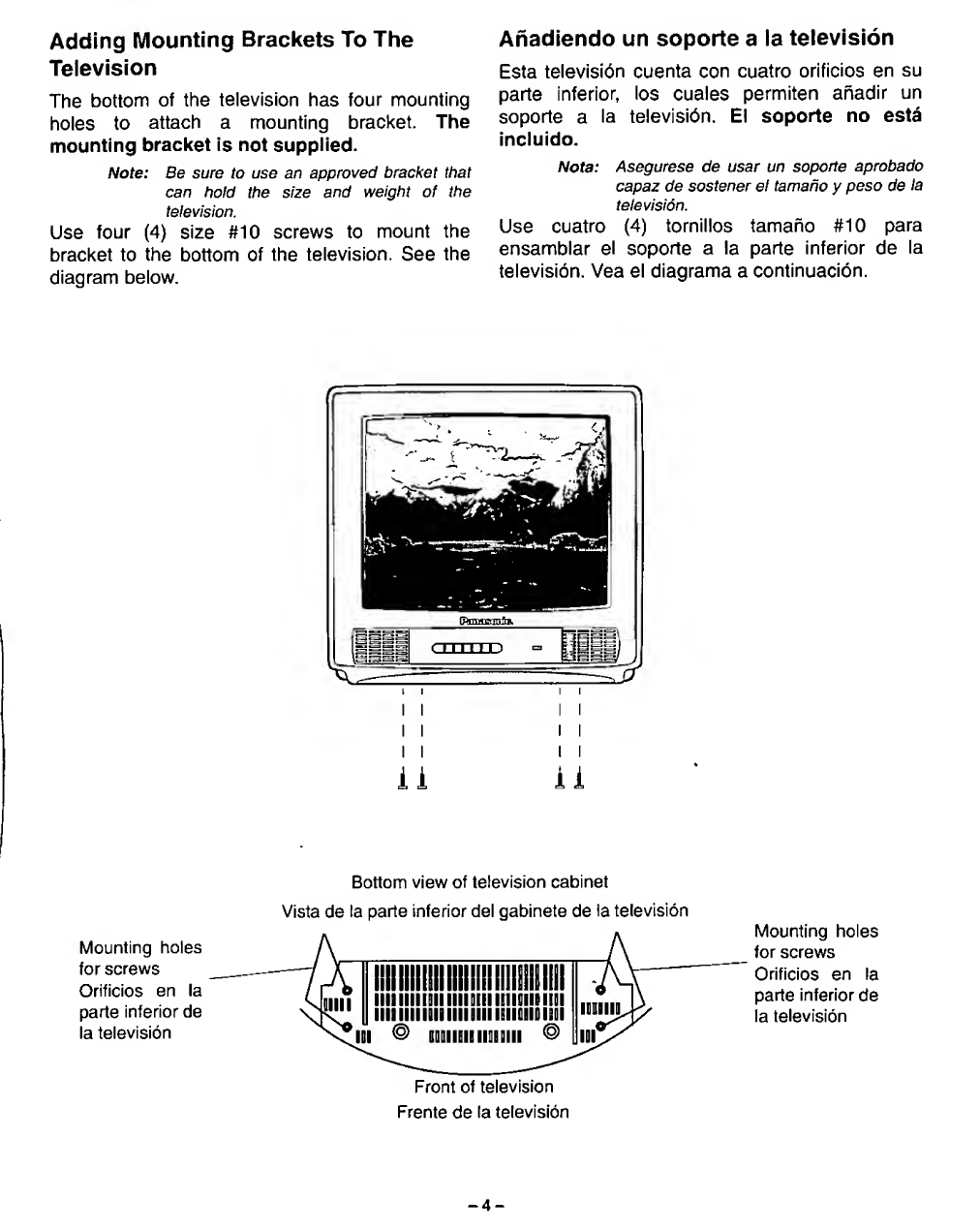

Adding Mounting Brackets To The
Television
The bottom of the television has four mounting
holes to attach a mounting bracket. The
mounting bracket is not supplied.
Note: Be sure to use an approved bracket that
can hold the size and weight of the
television.
Use four (4) size #10 screws to mount the
bracket to the bottom of the television. See the
diagram below.
Ahadiendo un soporte a ia television
Esta television cuenta con cuatro orificios en su
parte inferior, los cuales permiten ahadir un
soporte a la television. El soporte no esta
incluido.
Nota: Asegurese de usar un soporte aprobado
capaz de sostener el tamaho y peso de la
televisidn.
Use cuatro (4) tornillos tamaho #10 para
ensamblar el soporte a la parte inferior de la
televisidn. Vea el diagrama a continuacion.
Bottom view of television cabinet
Mounting holes
for screws
Orificios en la
parte inferior de
la television
Vista de la parte Inferior del gabinete de ia television
Front of television
Mounting holes
for screws
Orificios en la
parte inferior de
la television
Frente de la televisibn
- 4 -

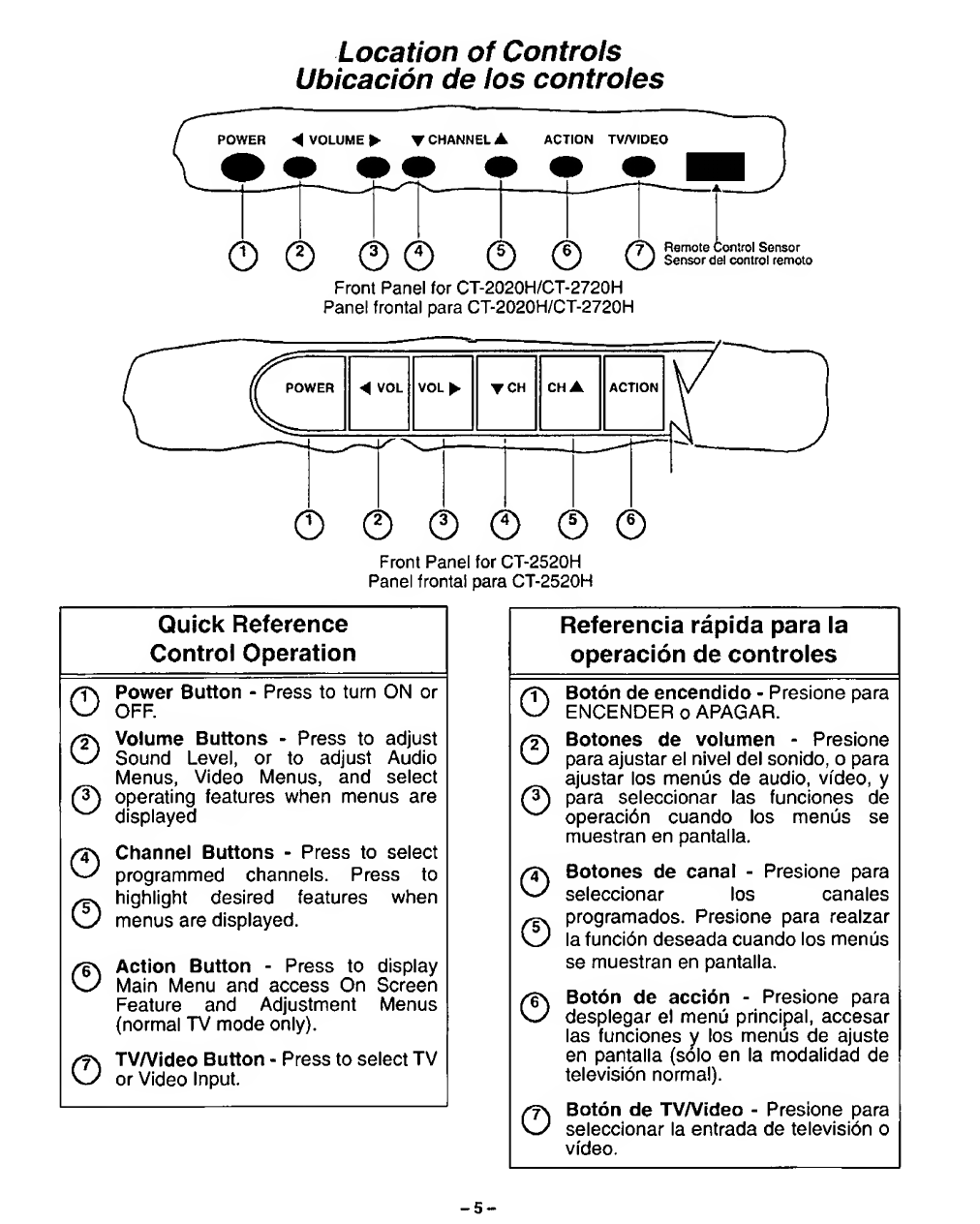

Location of Controls
Ubicacion de los controles
O © © © © © ©
Front Panel for CT-2020H/CT-2720H
Panel frontal para CT-2020H/CT-2720H
Quick Reference
Control Operation
© P ower Button - Press to turn ON or
OFF.
© V olume Buttons - Press to adjust
Sound Level, or to adjust Audio
Menus, Video Menus, and select
operating features when menus are
^ displayed
©
0
Channel Buttons - Press to select
programmed channels. Press to
highlight desired features when
menus are displayed.
© A ction Button - Press to display
Main Menu and access On Screen
Feature and Adjustment Menus
(normal TV mode only).
O T VA^ideo Button - Press to select TV
or Video Input.
Referenda rapida para la
operacion de controles
0
©
©
©
©
©
0
Boton de encendido - Presione para
ENGENDER oAPAGAR.
Botones de volumen - Presione
para ajustar el nivel del sonido, o para
ajustar los menus de audio, vfdeo, y
para seleccionar las funciones de
operacidn cuando los menus se
muestran en pantalla.
Botones de canal - Presione para
seleccionar los canales
programados. Presione para realzar
la funcion deseada cuando los menus
se muestran en pantalla.
Boton de accion - Presione para
desplegar e) menu principal, accesar
las funciones y los menus de ajuste
en pantalla (solo en la modalidad de
television normal).
Boton de TV/Video - Presione para
seleccionar la entrada de television o
video.
- 5 -

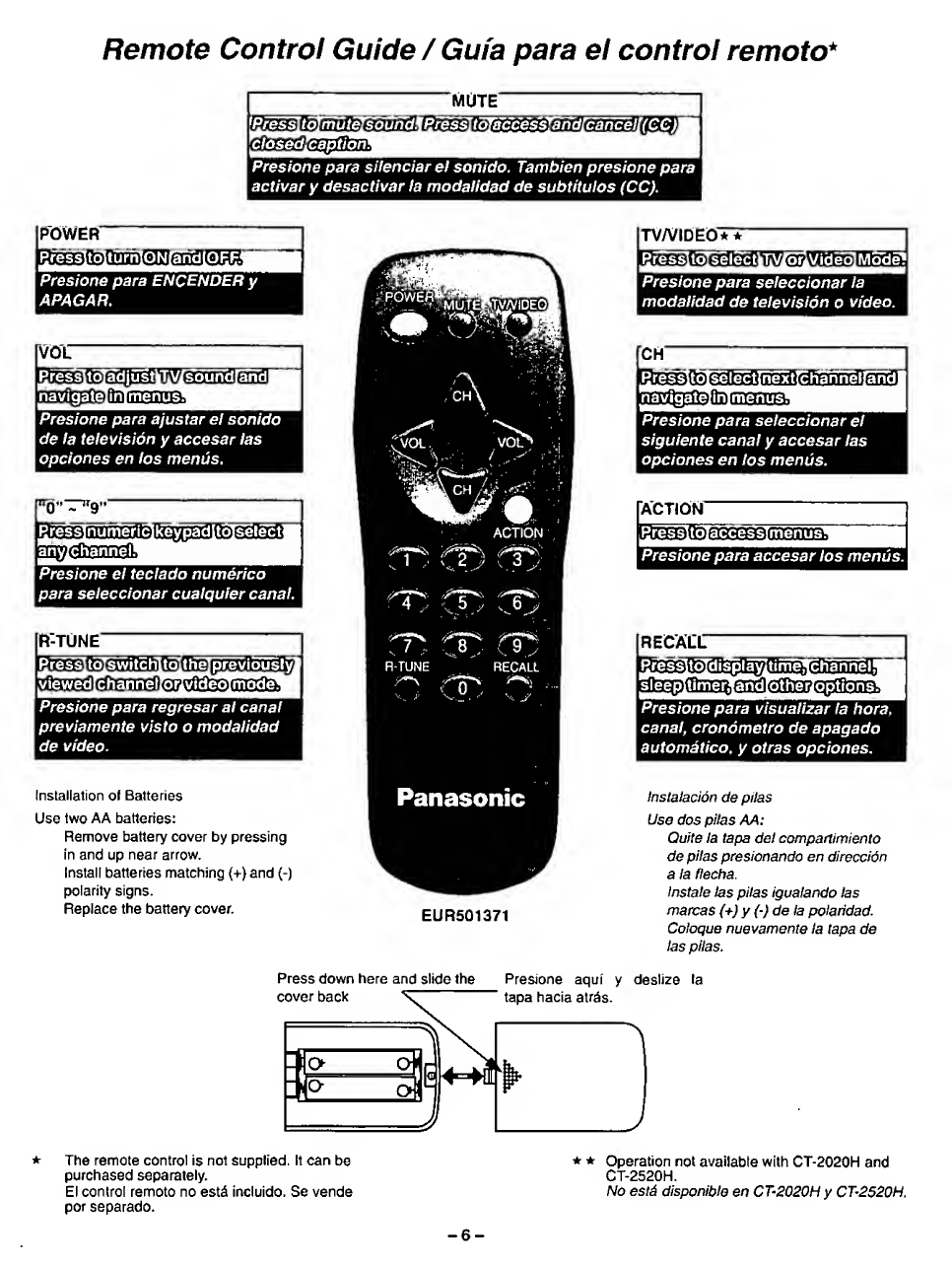

Remote Control Guide/Guia para el control remoto*
sound!
MUTE
Rii /iT:r:r^fn7[7l
cancel,
my
closed
Presione para silenciar el sonido. Tamblen presione para
activar y desactivar la modalidad de subtitulos (CC).
POWER’
Presione para ENGENDER y
APAGAR.
Presione para ajustar el sonido
de la television y accesar las
opciones en los menus.
Presione el teclado numerico
para seleccionar cualquier canal.
R-TONE'
viewed
Presione para regresar a! canal
previamente visto o modalidad
de video.
Installation of Batteries
Use two AA batteries;
Remove battery cover by pressing
in and up near arrow.
Install batteries matching (+) and (-)
polarity signs.
Replace the battery cover.
EUR501371
TV/VIDEOT*"
yid^Mod€?
Presione para seleccionar la
modalidad de television o video.
OjDQIQSIIS)
channel
Presione para seleccionar el
siguiente canal y accesar las
opciones en los menus.
[ACTION
bteB0tea333E©lii®^
Presione para accesar los menus.
display.
channel!
Presione para visualizar la bora,
canal, cronometro de apagado
automatico, y otras opciones.
Instalacion de pitas
Use dos pitas AA:
Quite la tapa del comparf/m/enfo
de pitas presionando en direccidn
a la flecha.
Instate las pitas igualando las
mamas (+) y (-) de la polaridad.
Coloque nuevamente ta tapa de
las pitas.
Press down here and slide the Presione aqui y deslize la
* The remote control is not supplied. It can be
purchased separately.
El control remoto no est^ incluido. Se vende
por separado.
* * Operation not available with CT-2020H and
CT-2520H.
No est4 disponible en CT-2020H y CT-2520H.
- 6 -

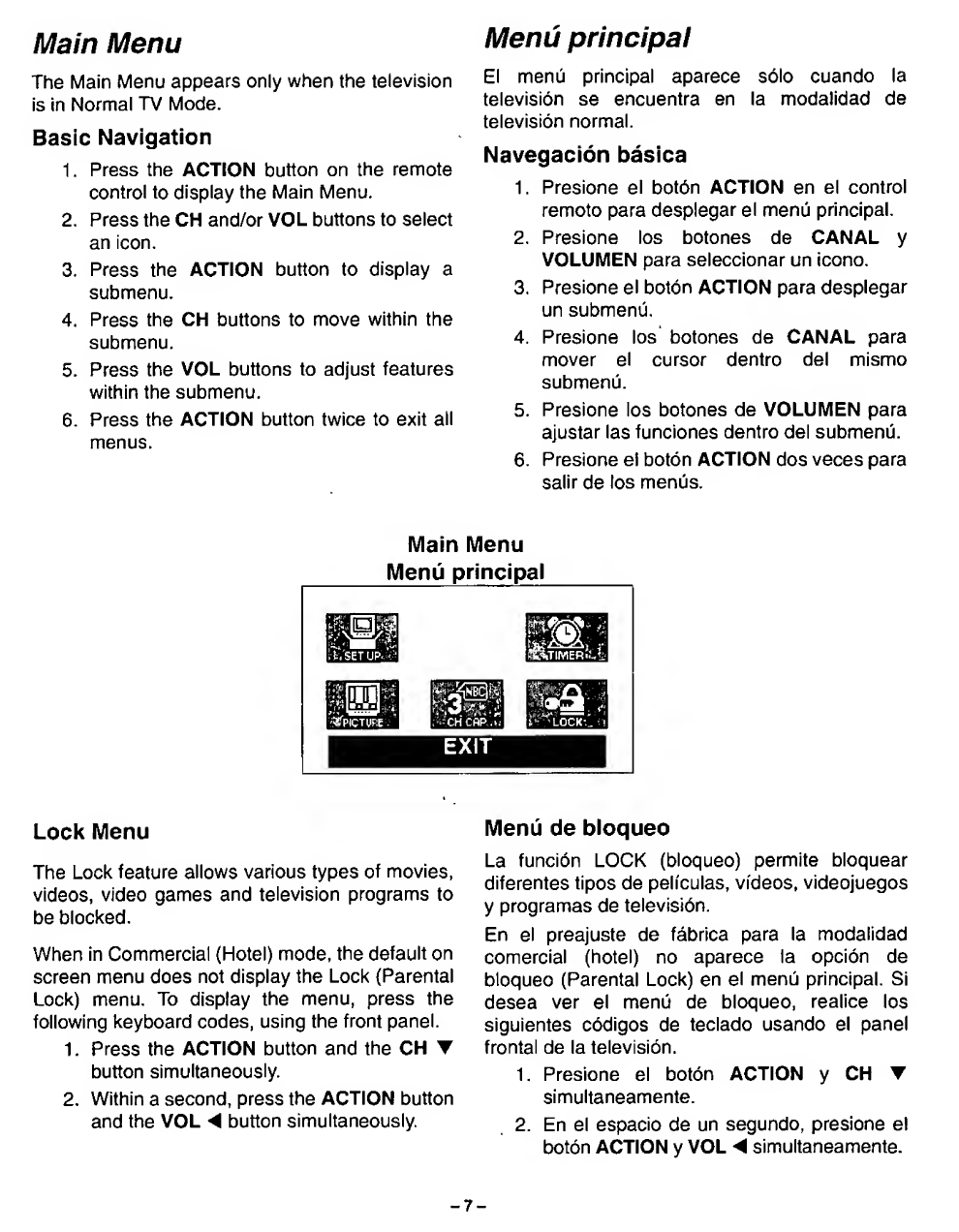

Main Menu
The Main Menu appears only when the television
is in Normal TV Mode.
Basic Navigation
1. Press the ACTION button on the remote
control to display the Main Menu.
2. Press the CH and/or VOL buttons to select
an icon.
3. Press the ACTION button to display a
submenu.
4. Press the CH buttons to move within the
submenu.
5. Press the VOL buttons to adjust features
within the submenu.
6. Press the ACTION button twice to exit all
menus.
Menu principal
El menu principal aparece s6lo cuando la
television se encuentra en la modalidad de
television normal.
Navegacion basica
1. Presione el botbn ACTION en el control
remoto para desplegar el menu principal.
2. Presione los botones de CANAL y
VOLUMEN para seleccionar un icono.
3. Presione el boton ACTION para desplegar
un submenu.
4. Presione los botones de CANAL para
mover el cursor dentro del mismo
submenu.
5. Presione los botones de VOLUMEN para
ajustar las funciones dentro del submenu.
6. Presione el boton ACTION dos veces para
salir de tos menus.
Main Menu
Menu principal
Lock Menu
The Lock feature allows various types of movies,
videos, video games and television programs to
be blocked.
When in Commercial (Hotel) mode, the default on
screen menu does not display the Lock (Parental
Lock) menu. To display the menu, press the
following keyboard codes, using the front panel.
1. Press the ACTION button and the CH T
button simultaneously.
2. Within a second, press the ACTION button
and the VOL ◄ button simultaneously.
Menu de bloqueo
La funcion LOCK (bloqueo) permits bloquear
diferentes tipos de peliculas, videos, videojuegos
y programas de television.
En el preajuste de fabrics para la modalidad
comercial (hotel) no aparece la opcion de
bloqueo (Parental Lock) en el menu principal. Si
desea ver el menu de bloqueo, realice los
siguientes codigos de teclado usando el panel
frontal de la television.
1. Presione el boton ACTION y CH T
simultaneamente.
2. En el espacio de un segundo, presione e!
boton ACTION y VOL ◄ simultaneamente.
- 7 -

Commercial (Hotel) Mode Feature Table
SETUP
AUTO PROG
G Automatically programs channels having a signal into
memory.
MANUAL PROG
G Allows manual deletion of channels from memory.
COLOR
G Adjusts the color intensity.
TINT G Adjusts the natural flesh tones.
BRIGHTNESS G Adjusts the dark areas of the picture (or crisp detail.
PICTURE G Adjusts the white areas of the picture.
SHARPNESS
G Adjusts the clarity of outline detail.
CH CAP
CHANNEL CAPTION
G Allows assignment of channel captions up to 125 stations.
Note: To delete a channel caption, place dashes (•) in all the character
positions in the ENTER CAPTION area.
VOLUME LIMITING
G Sets maximum volume level.
INITIAL CHANNEL
G Sets the first channel viewed when the television is turned on.
Note: This setting must be done using the CH buttons on the front
panel of the television.
Tabla de caracteristicas de la modalidad comercial (hotel)
AJUSTE (SET UP)
AUTO PROG (programacldn automatlca de canales)
G Programa automaticamente los canales con serial en
memoria.
MANUAL PROG (programacion manual de canales) G Permite borrar manualmente canales de la memoria.
IMAGEN (PICTURE)
COLOR (COLOR)
G Ajusta la intensidad del color.
TINTE (TINT) G Ajusta los tonos naturales de la piel.
BRILLO (BRIGHTNESS) G Ajusta las areas oscuras para detalles mas nitidos.
CONTRASTS (PICTURE) G Ajusta las drea blancas de la imagen.
NITIDEZ (SHARPNESS) G Ajusta la claridad de los detalles de silueta.
CH CAP
TITULOS DE CANAL (CHANNEL CAPTION)
G Permite asignar titulos o identificacibn de canal hasta 125
canales.
Nota: Para borrar el titulo o la identificacion de canal, introduzca
guidn ( ■ ) en todas las posiciones de los caracteres en el
drea de ENTER CAPTION.
LIMITE DE VOLUMEN
G Ajusta el nivel mbximo de volumen.
CANAL INICIAL
□ Ajusta el canal que serb visto al encendido inicial de la
televisibn.
Nota: Este ajuste debe llevarse a cabo usando los tjofones de
canal en el panel frontal de la television.
- 8 -

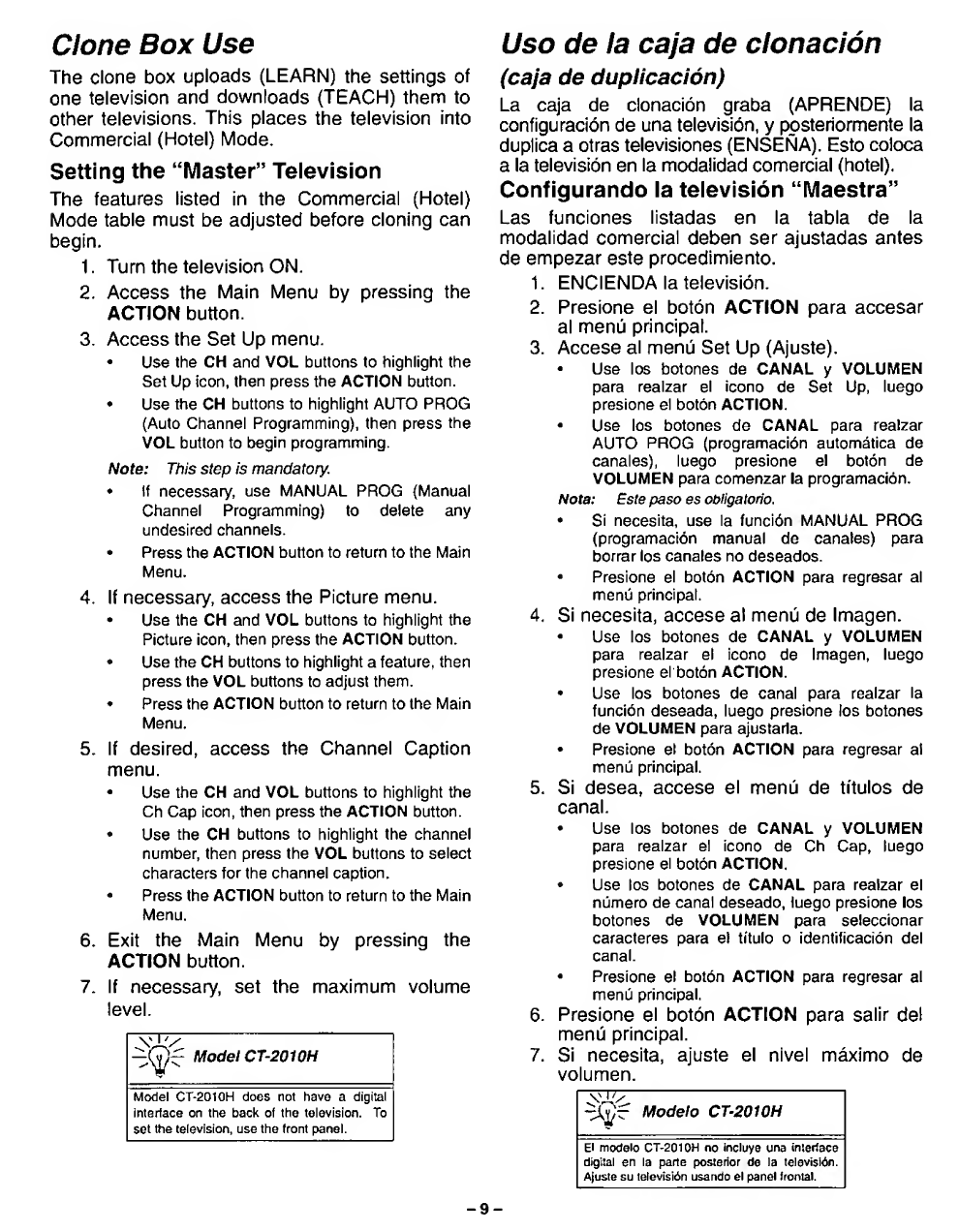

Clone Box Use
The clone box uploads (LEARN) the settings of
one television and downloads (TEACH) them to
other televisions. This places the television into
Commercial (Hotel) Mode.
Setting the “Master” Television
The features listed in the Commercial (Hotel)
Mode table must be adjusted before cloning can
begin.
1. Turn the television ON.
2. Access the Main Menu by pressing the
ACTION button.
3. Access the Set Up menu.
• Use the CH and VOL buttons to highlight the
Set Up icon, then press the ACTION button.
• Use the CH buttons to highlight AUTO PROG
(Auto Channel Programming), then press the
VOL button to begin programming.
Note: This step is mandatory.
• If necessary, use MANUAL PROG (Manual
Channel Programming) to delete any
undesired channels.
• Press the ACTION button to return to the Main
Menu.
4. If necessary, access the Picture menu.
• Use the CH and VOL buttons to highlight the
Picture icon, then press the ACTION button.
• Use the CH buttons to highlight a feature, then
press the VOL buttons to adjust them.
• Press the ACTION button to return to the Main
Menu.
5. If desired, access the Channel Caption
menu.
• Use the CH and VOL buttons to highlight the
Ch Cap icon, then press the ACTION button.
• Use the CH buttons to highlight the channel
number, then press the VOL buttons to select
characters for the channel caption.
• Press the ACTION button to return to the Main
Menu.
6. Exit the Main Menu by pressing the
ACTION button.
7. If necessary, set the maximum volume
level.
Model CT-201 OH
Model CT-201 OH does not have a digital
interlace on the back of the television. To
set the television, use the front panel.
Uso de la caja de clonacion
(caja de dupUcacion)
La caja de clonacion graba (APRENDE) la
configuradon de una television, y ppsteriormente la
duplica a otras televisiones (ENSENA). Esto coloca
a la television en la modalidad comercial (hotel),
Configurando la television “Maestra”
Las funciones listadas en la tabla de la
modalidad comercial deben ser ajustadas antes
de empezar este procedimiento.
1. ENCIENDA la television.
2. Presione el boton ACTION para accesar
al menu principal.
3. Accese al menu Set Up (Ajuste).
• Use los botones de CANAL y VOLUMEN
para realzar el icono de Set Up, luego
presione el boton ACTION.
• Use los botones de CANAL para realzar
AUTO PROG (programacidn automatica de
canales), luego presione el boton de
VOLUMEN para comenzar la programacion.
Nota: Este paso es obligatorio.
• Si necesita, use la funcibn MANUAL PROG
(programacion manual de canales) para
borrar los canales no deseados.
• Presione el botbn ACTION para regresar al
menu principal.
4. Si necesita, accese al menu de Imagen.
• Use los botones de CANAL y VOLUMEN
para realzar el icono de Imagen, luego
presione el boton ACTION.
• Use los botones de canal para realzar la
funcion deseada, luego presione los botones
de VOLUMEN para ajustarla.
• Presione el boton ACTION para regresar al
menu principal.
5. Si desea, accese el menu de titulos de
canal.
• Use los botones de CANAL y VOLUMEN
para realzar el icono de Ch Cap, luego
presione el boton ACTION.
• Use los botones de CANAL para realzar el
numero de canal deseado, luego presione los
botones de VOLUMEN para seleccionar
caracteres para et ti'tulo o identificacibn del
canal.
• Presione el botbn ACTION para regresar al
menu principal.
6. Presione el boton ACTION para salir del
menu principal.
7. Si necesita, ajuste el nivel maximo de
volumen.
VIV-
Modelo CT-2010H
El mcxfelo CT'2010H no incluye una intertaca
digital en la parte posterior de la television.
Ajuste su television usando el panel frontal.
- 9 -

uploading Television Settings into the
Clone Box (LEARN)
1. Press the POWER ON button on the clone
box.
• The LEDs will flash red and green to confirm
power is ON.
2. Connect the clone box to the Digital
Interface port on the back of the television.
• The television must be plugged into an AC
outlet but can be either OFF or ON.
3. Hold the ALT button while pressing the
LEARN button.
• The red LED will flash while the data is
uploaded to the box. The green LED will light
for about two (2) seconds when the procedure
is complete.
Note: The television is now in Commercial
(Hotel) Mode.
4. Disconnect the clone box from the
television and turn it OFF.
Note: This will not affect the data stored in the
box as long as the battery is inserted and
charged.
Downloading Settings into Other
Televisions (TEACH)
1. Press the POWER ON button on the clone
box.
• The LEDs will flash red and green to confirm
power is ON.
2. Connect the clone box to the Digital
Interface port on the back of the television.
• The television must be plugged into an AC
outlet but can be either OFF or ON.
3. Press the TEACH button.
• The green LED will flash while data is
downloaded to the television. The green LED
will tight for about two (2) seconds when the
procedure is complete.
Note: The television is now in Commercial
(Hotel) Mode.
4. Disconnect the clone box from the
television and turn it OFF.
5. Repeat steps 1-4 to set up other
televisions.
Grabando la configuracion de la
television maestra en la caja de
clonacion (APRENDE)
1. Presione el boton POWER ON en la caja
de clonacion.
• Los indicadores rojo y verde emitir^n una luz
intermitente para confirmar que la caja de
clonacibn esta encendida.
2. Conecte la caja de clonacion a la interface
digital en la parte posterior de la television.
• Aunque la television puede estar encendida o
apagada debe estar conectada al suministro
de corriente alterna.
3. Mientras mantiene presionado el boton
ALT oprima el boton LEARN (Aprende).
• El indicador rojo emitira una luz intermitente
mientras la informacion es grabada en la caja
de clonacion. EL indicador verde emitir^ un
luz continua por aproximadamente dos
segundos cuando el procedimiento halla
concluido.
Nota: Ahora la television est^ en la modalidad
comercial (Hotel).
4. Desconecte la caja de clonacion de la
television y APAGUELA.
Nota: La informacion almacenada en la caja de
clonacion no sera afectada siempre y cuando la
pita este insertada y con carga.
Duplicando la configuracion de la
television maestra a otras televisiones
(ENSENA)
1. Presione el boton POWER ON en la caja
de clonacion.
• Los indicadores rojo y verde emitiran una luz
intermitente para confirmar que la caja de
clonacion estd encendida.
2. Conecte la caja de clonacion a la interface
digital en la parte posterior de la television.
• Aunque la television puede estar encendida o
apagada debe estar conectada al suministro
de corriente alterna.
3. Presione el boton de TEACH (enseha).
• El indicador verde emitira una luz intermitente
mientras descarga la informacion almacenada
a las otras televisiones. El indicador verde
emitira un luz continua por aproximadamente
dos segundos cuando el procedimiento halla
concluido.
4. Desconecte la caja de clonacion de la
television y APAGUELA.
5. Repita los pasos del 1 al 4 para configurar
otras televisiones.
- 10 -
