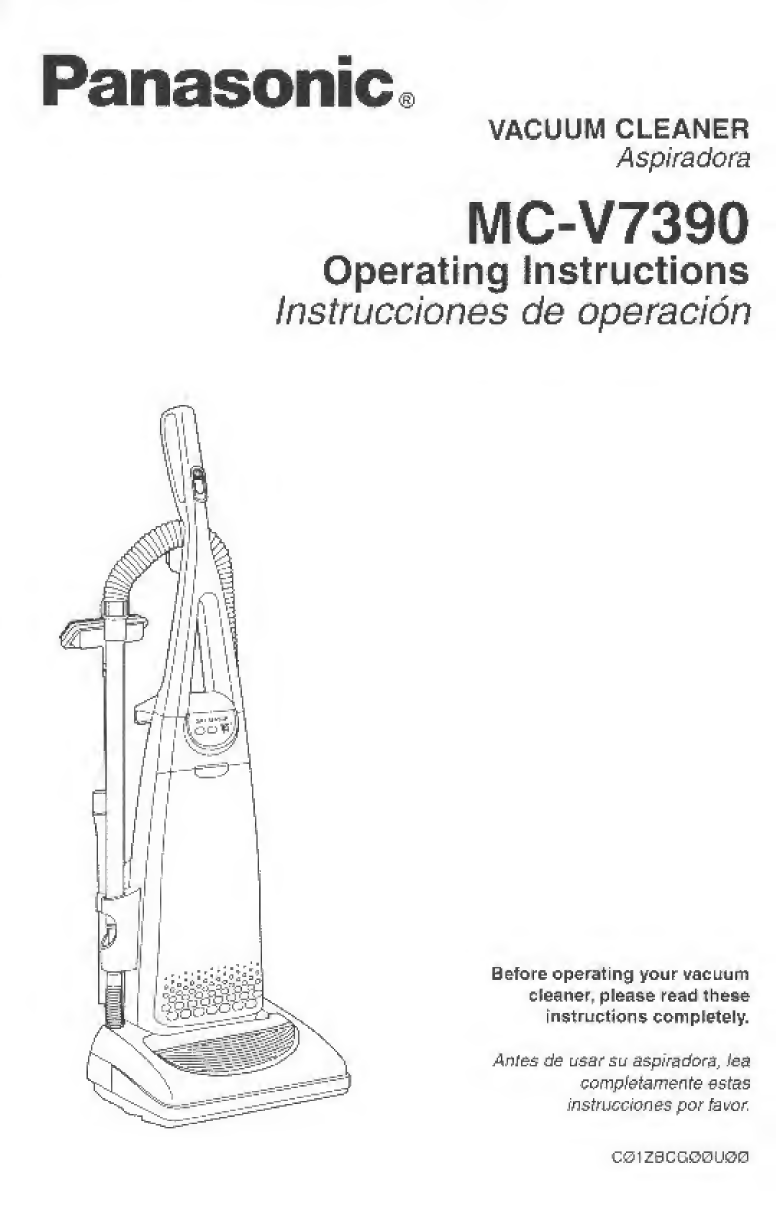

Panasonic.
VACUUM CLEANER
Aspiradora
MC-V7390
Operating Instructions
Instrucciones de operacion
Before operating /our \racLtum
cleaner, please read these
instructions completely.
Antes de user slt aspir^dprs, lea
comphtatnente estas
instrucciones por favor.
C01Z0CGCJ0U00

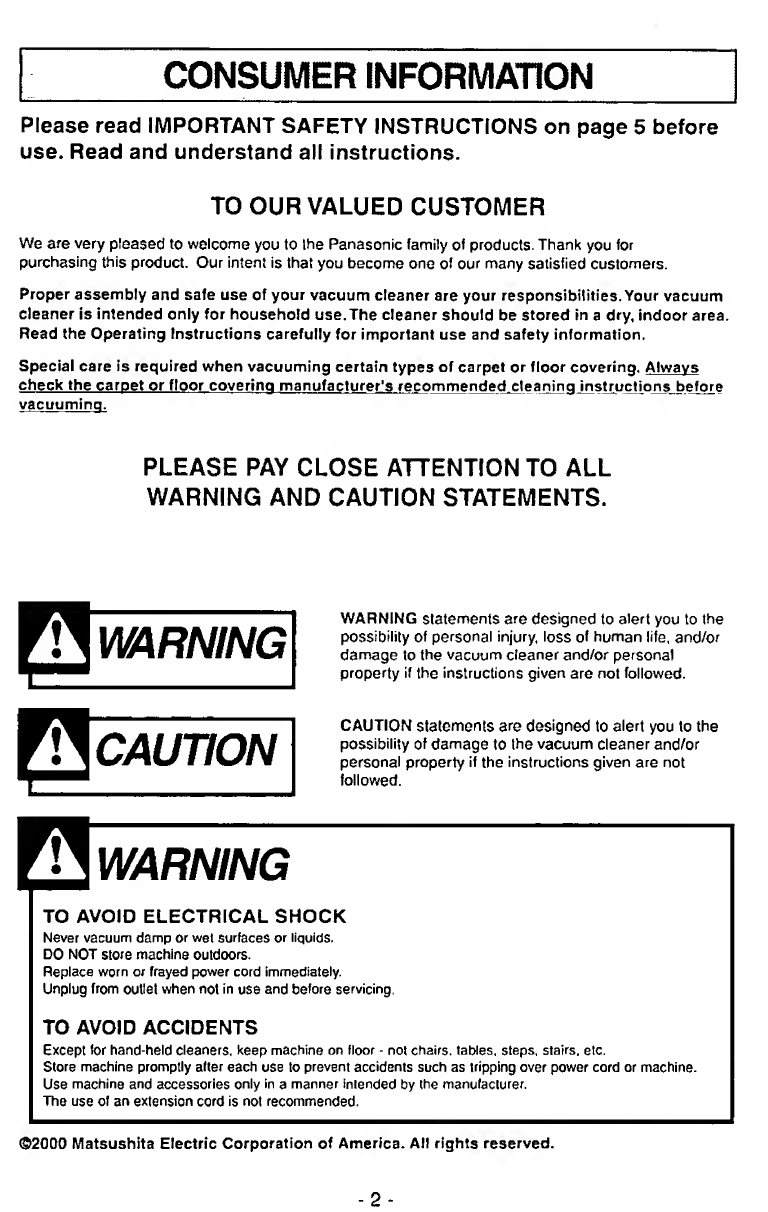

CX)NSUMER INFORMATION
Please read IMPORTANT SAFETY INSTRUCTIONS on page 5 before
use. Read and understand all instructions.
TO OUR VALUED CUSTOMER
We are very pleased to welcome you to the Panasonic family of products. Thank you for
purchasing this product. Our intent is that you become one of our many satisfied customers.
Proper assembly and safe use of your vacuum cleaner are your responsibilities. Your vacuum
cleaner is intended only for household use.The cleaner should be stored in a dry, indoor area.
Read the Operating Instructions carefully for important use and safety information.
Special care is required when vacuuming certain types of carpet or floor covering. Always
check the carpet or floor covering manufacturer's recommended cl eaning instructions b efor e
vacuuming.
PLEASE PAY CLOSE ATTENTION TO ALL
WARNING AND CAUTION STATEMENTS.
A
WARNING
WARNING statements are designed to alert you to the
possibility of personal injury, loss of human life, and/or
damage to the vacuum cleaner and/or personal
property if the instructions given are not followed.
A
CAUTION
CAUTION statements are designed to alert you to the
possibility of damage to the vacuum cleaner and/or
personal property if the instructions given are not
followed.
WARNING
TO AVOID ELECTRICAL SHOCK
Never vacuum damp or wet surfaces or liquids.
DO NOT store machine outdoors.
Replace worn or frayed power cord immediately.
Unplug from outlet when not in use and before servicing
TO AVOID ACCIDENTS
Except for hand-held cleaners, keep machine on floor - nol chairs, tables, steps, stairs, etc
Store machine promptly alter each use to prevent accidents such as tripping over power cord or machine.
Use machine and accessories only in a manner intended by the manulacturer.
The use of an extension cord is not recommended.
®2000 Matsushita Electric Corporation of America. All rights reserved.

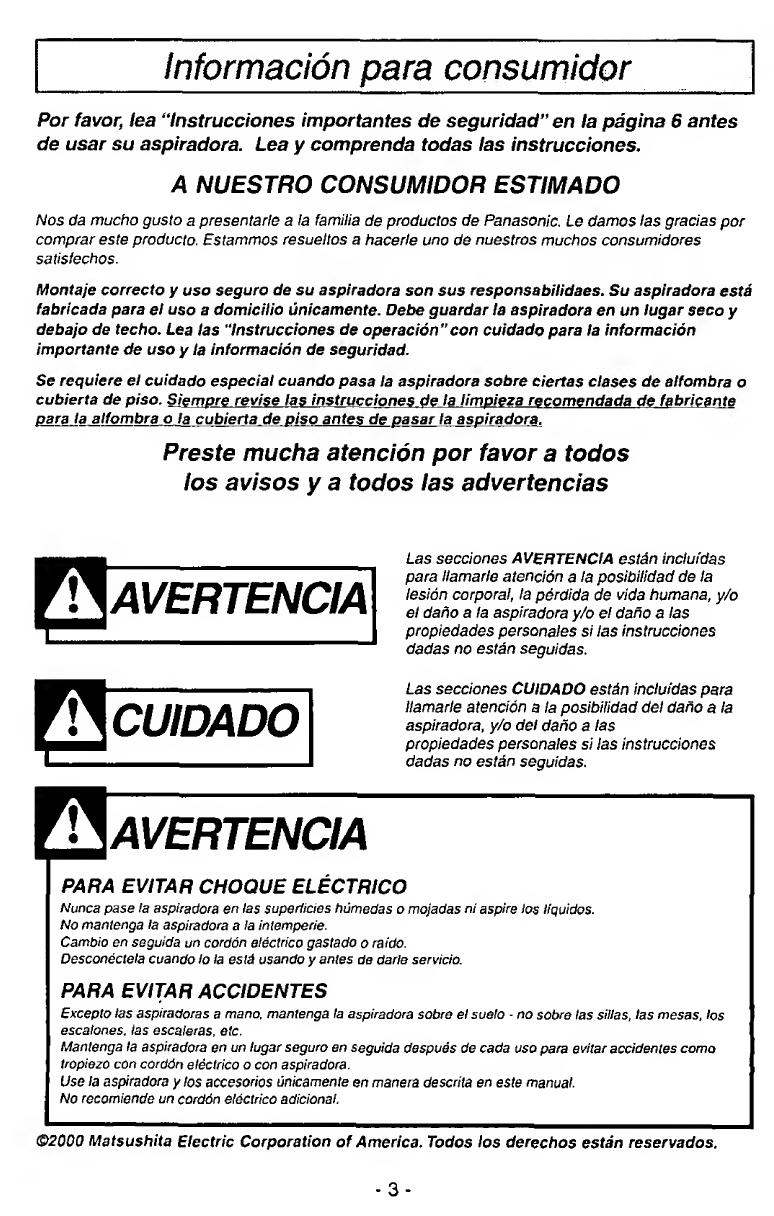

Informacion para consumidor
Por favor, tea "Instrucciones importantes de seguridad” en la pagina 6 antes
de usar su aspiradora. Lea y comprenda todas las instrucciones.
A NUESTRO CONSUMIDOR ESTIMADO
Nos da mucho gusto a presentarle a la familia de productos de Panasonic. Le damos las gracias por
comprar este producto. Estammos resueltos a hacerle uno de nuestros muchos consumidores
satisfechos.
Montaje correcto y uso seguro de su aspiradora son sus responsabilidaes. Su aspiradora esta
fabricada para el uso a domicilio unicamente. Debe guardar la aspiradora en un lugar seco y
debajo de techo. Lea las “Instrucciones de operacion"con cuidado para la informacion
importante de uso y la informacion de seguridad.
Se requiere el cuidado especial cuando pasa la aspiradora sobre ciertas clases de alfombra o
cubierta de piso. Siempre revise ias instrucciones de la limpieza recomendada de fabricante
para la alfombra o la cubierta de piso antes de oasar la aspiradora.
Preste mucha atencion por favor a todos
los avisos y a todos las advertencias
0 AVERTSNCIA
Las secciones AVBRTENCIA estan incluidas
para llamarle atencion a la posibilidad de la
lesion corporal, la perdida de vida humana, y/o
el dano a la aspiradora y/o el dano a las
propiedades personales si las instrucciones
dadas no estan seguidas.
A
CUIDADO
Las secciones CUIDADO est^n incluidas para
llamarle atencion a la posibilidad del dano a la
aspiradora, y/o del dano a las
propiedades personates si las instrucciones
dadas no est^n seguidas.
AVERTENCIA
PARA EVITAR CHOQUE ELECTRICO
Nunca pase la aspiradora en las superficies humedas o mojadas ni aspire los liquidos.
No mantenga la aspiradora a la intemperie.
Cambio en seguida un cordon electrico gastado o raido.
Desconectela cuando Iota esld usando y antes de darle servicio.
PARA EVITAR ACCIDENTES
Excepto las aspiradoras a mano. mantenga la aspiradora sobre el suelo - no sobre las sillas, las mesas, los
escalones, las escaleras. etc.
Mantenga la aspiradora en un lugar seguro en seguida despues de cada uso para evitar accidentes coma
tropiezo con corddn electrico o con aspiradora.
Use la aspiradora y los accesorios unicamente en manera descrita en este manual.
No recomiende un corddn electrico adicional.
©2000 Matsushita Electric Corporation of America. Todos los derechos estan reservados.
- 3 -

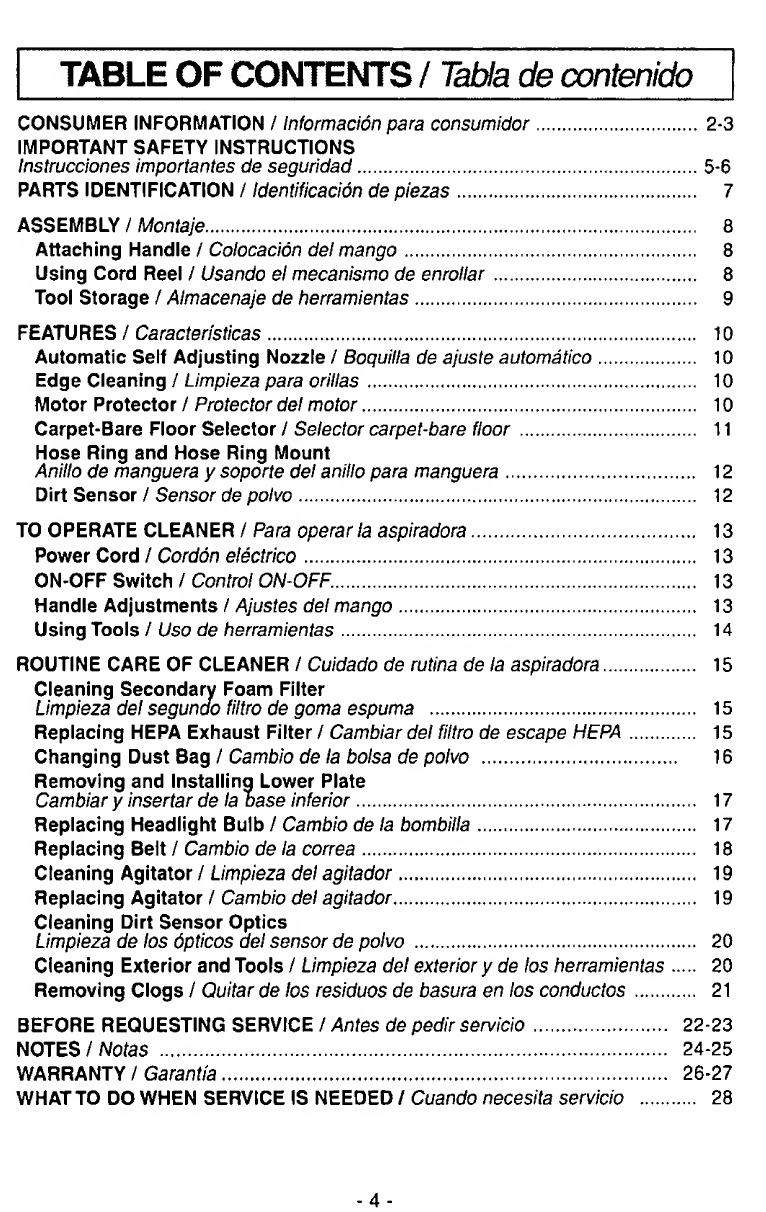

TABLE OF CONTENTS / Tabla de contenido
CONSUMER INFORMATION / Informacidn para consumidor . 2-3
IMPORTANT SAFETY INSTRUCTIONS
Instrucciones importantes de seguridad . 5 -6
PARTS IDENTIFICATION / Identificacion de piezas . 7

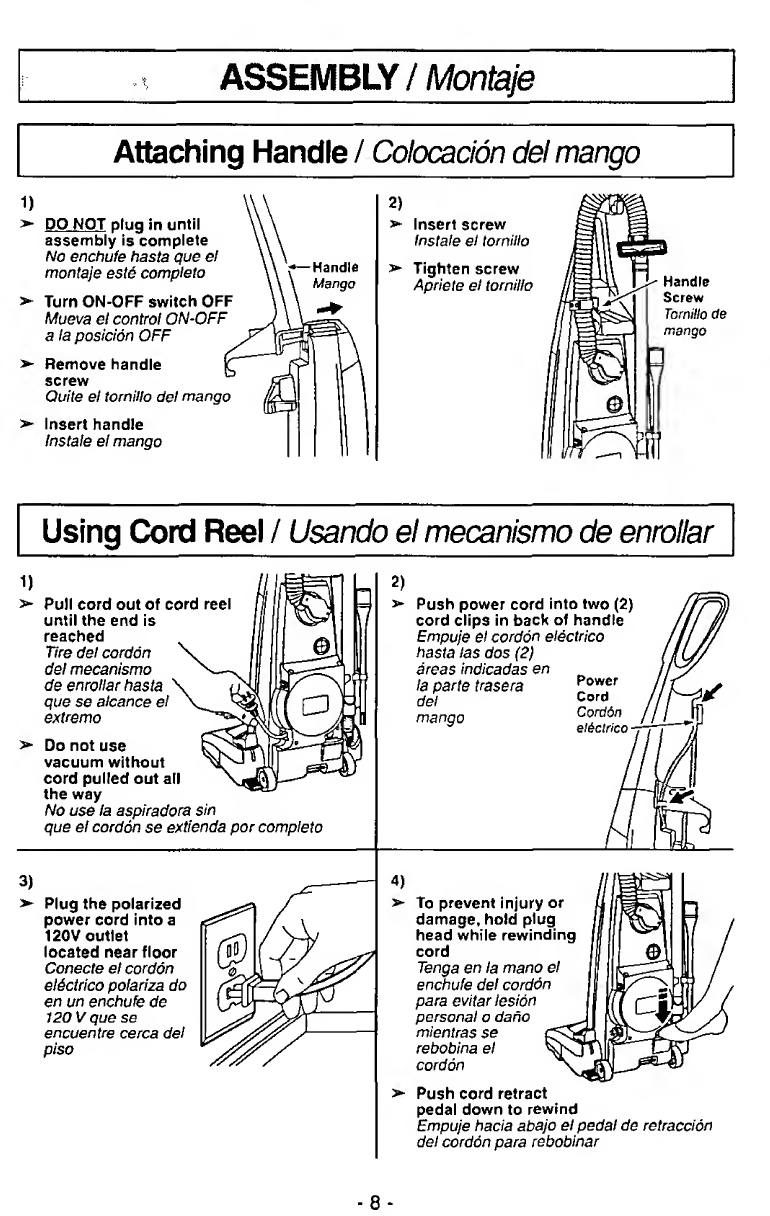

ASSEMBLY / Montaje . 8
Attaching Handle / Colocacion del mango . 8
Using Cord Reel / Usando el mecanismo de enrollar . 8

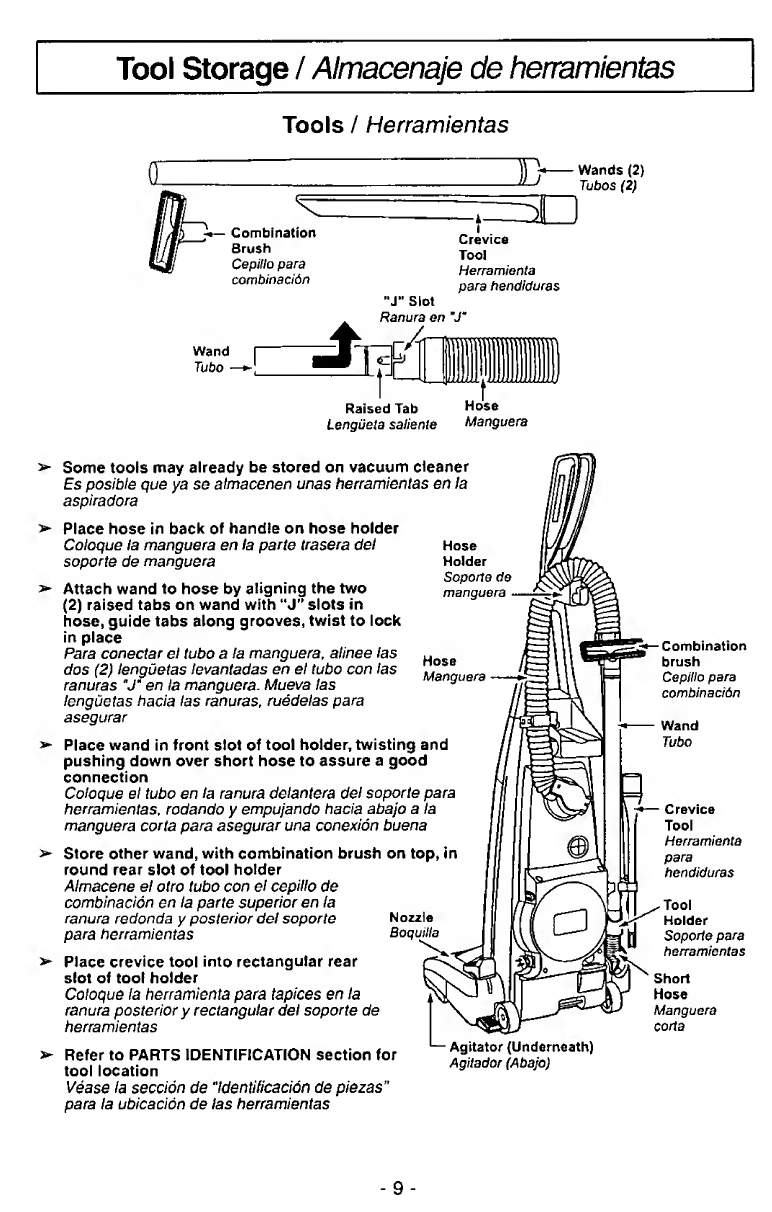

Tool Storage / Almacenaje de herramientas . 9
FEATURES / Caracteristicas . 10
Automatic Self Adjusting Nozzle / Boquilla de ajuste automatico . 10
Edge Cleaning / Limpieza para orillas . 10
Motor Protector / Protector del motor . 10
Carpet-Bare Floor Selector / Selector carpet-bare floor . 11

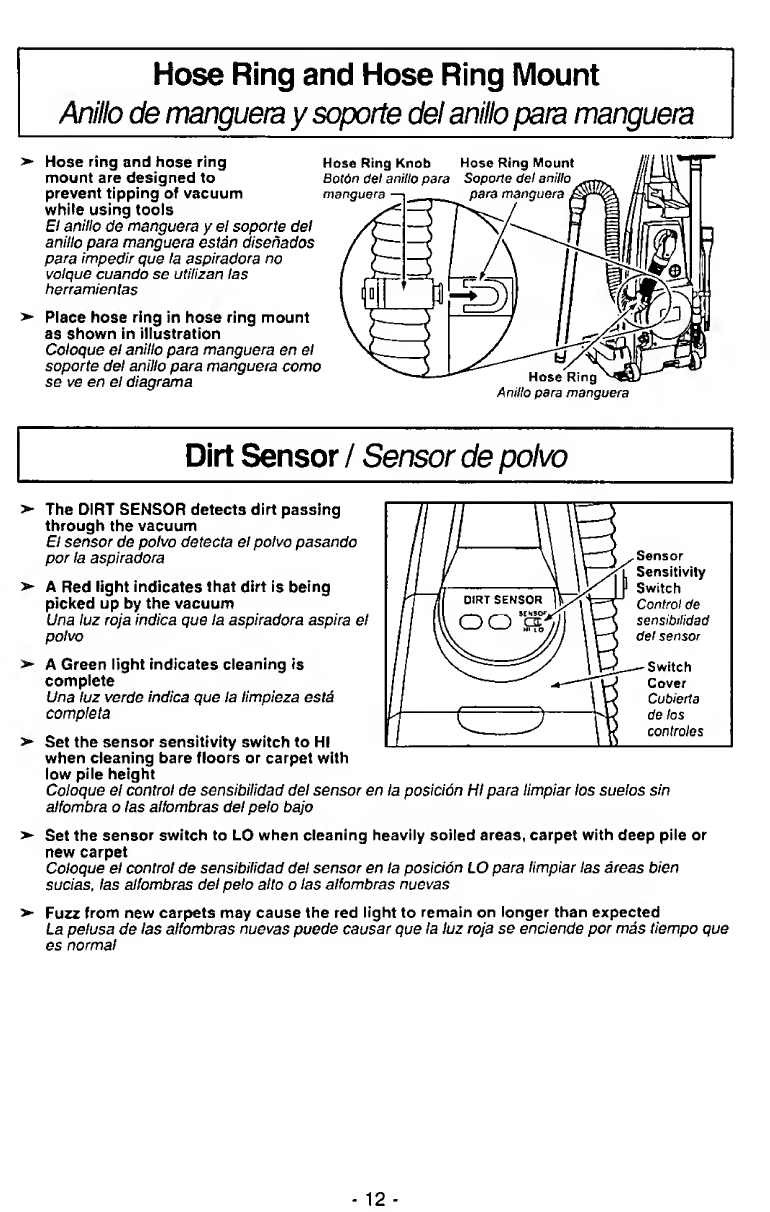

Hose Ring and Hose Ring Mount
Anillo de manguera y soporte del anillo para manguera . 12
Dirt Sensor / Sensor de polvo . 12

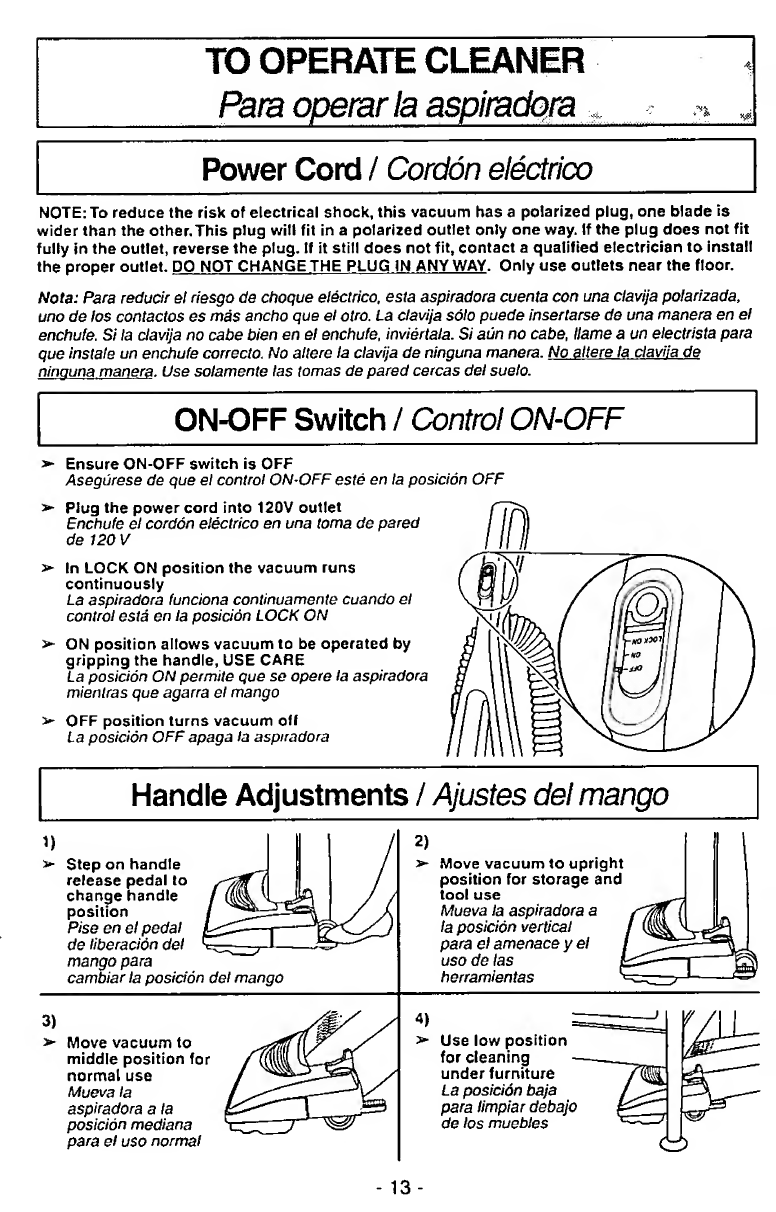

TO OPERATE CLEANER / Para operar la aspiradora . 13
Power Cord / Cordon electrico . 13
ON-OFF Switch / Control ON-OFF. . 13
Handle Adjustments / Ajustes del mango . 13

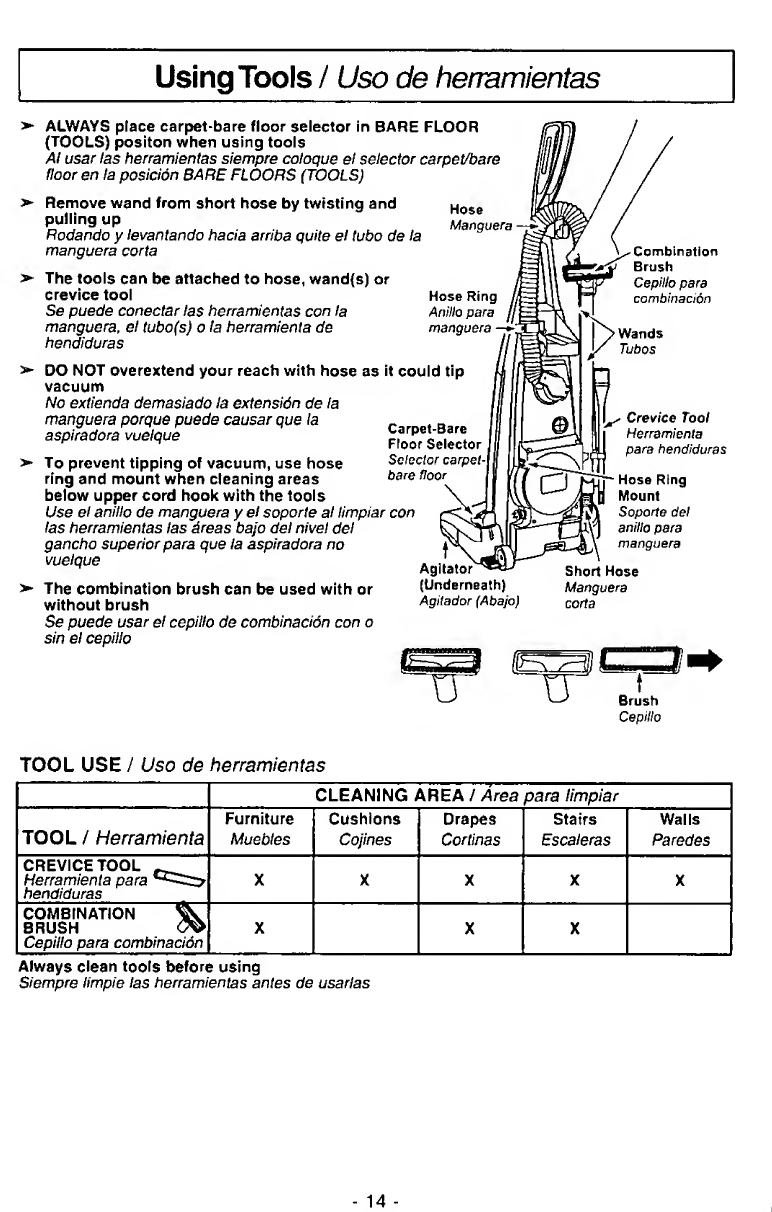

Using Tools / Uso de herramientas . 14

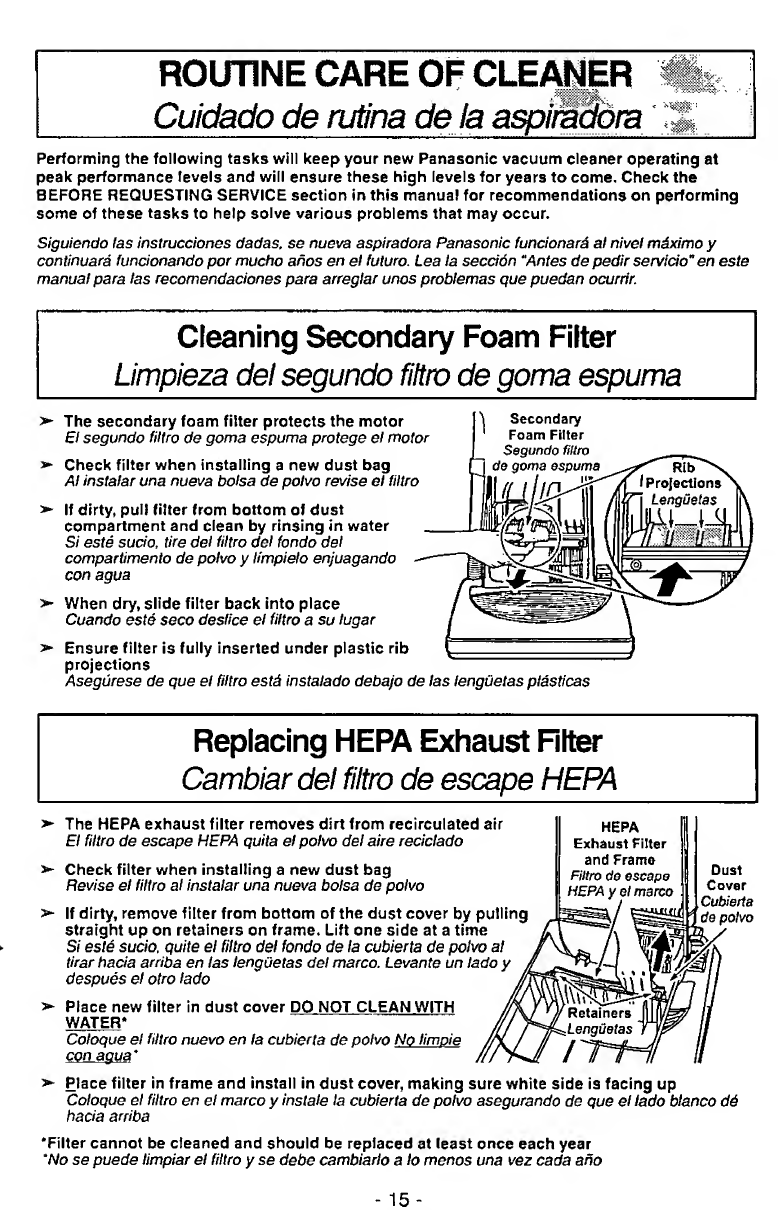

ROUTINE CARE OF CLEANER / Cuidado de rutina de la aspiradora . 15
Cleaning Secondary Foam Filter
Limpieza de! segundo filtro de goma espuma . 15
Replacing HEPA Exhaust Filter / Cambiar del filtro de escape HEPA . 15

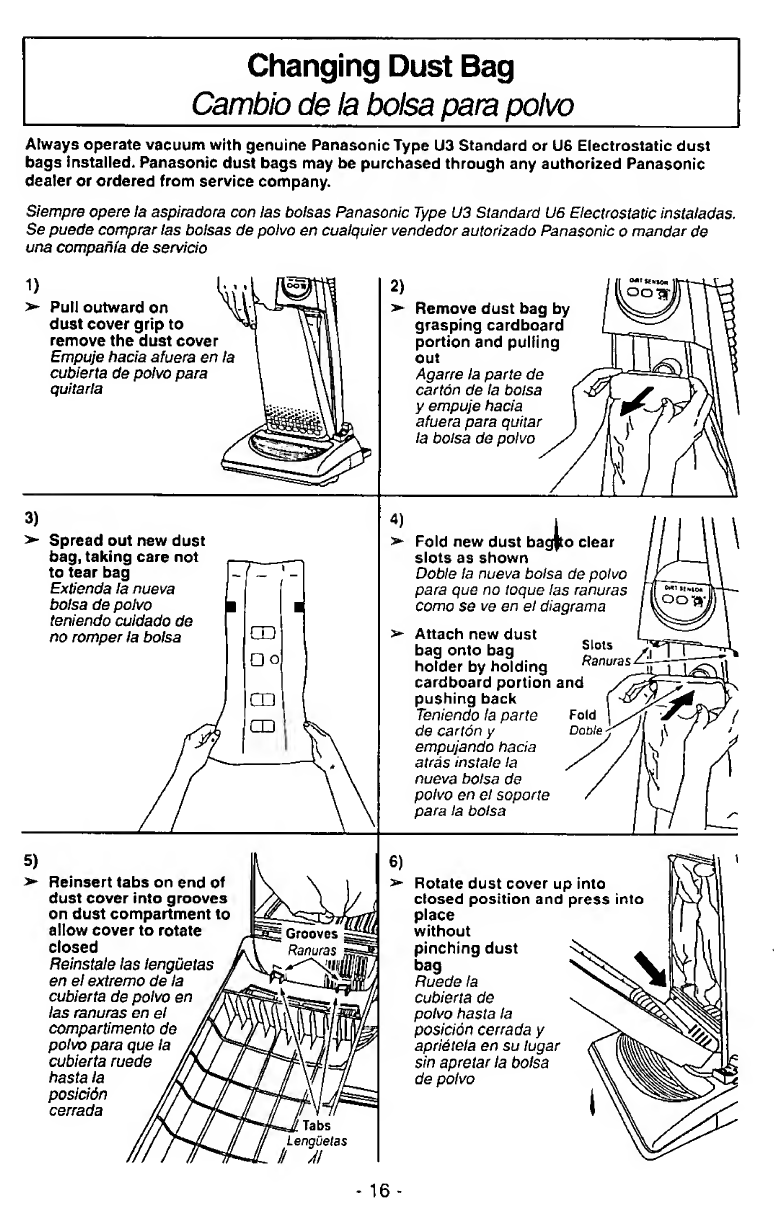

Changing Dust Bag / Cambio de la bolsa de polvo . 16

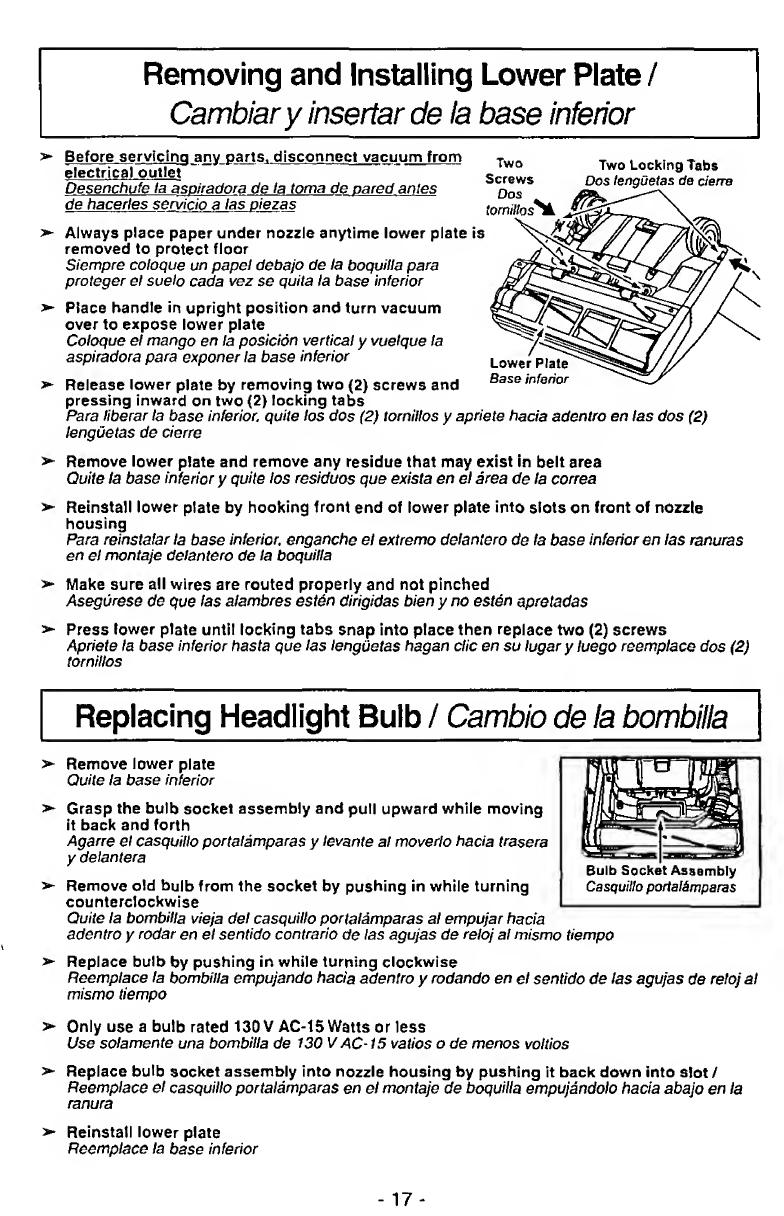

Removing and Installing Lower Plate
Cambiar y insertar de la base inferior . 17
Replacing Headlight Bulb / Cambio de la bombilla . 17

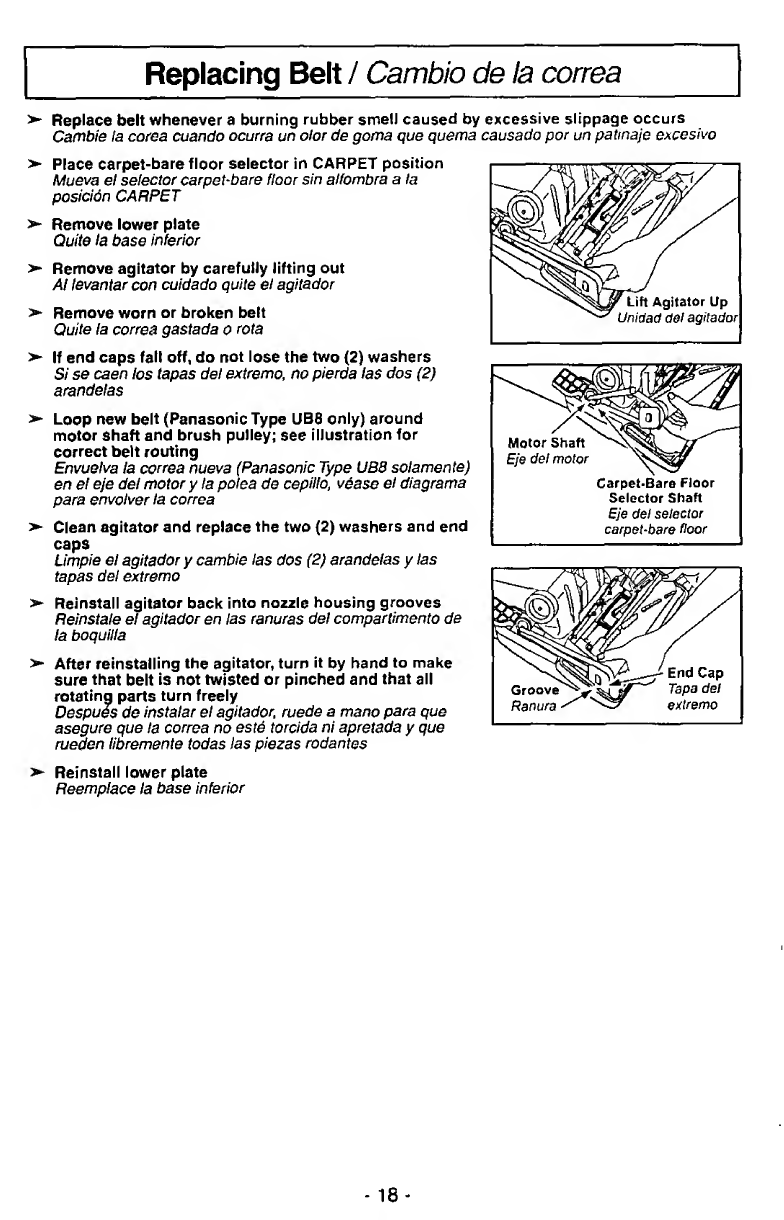

Replacing Beit / Cambio de la correa . 18

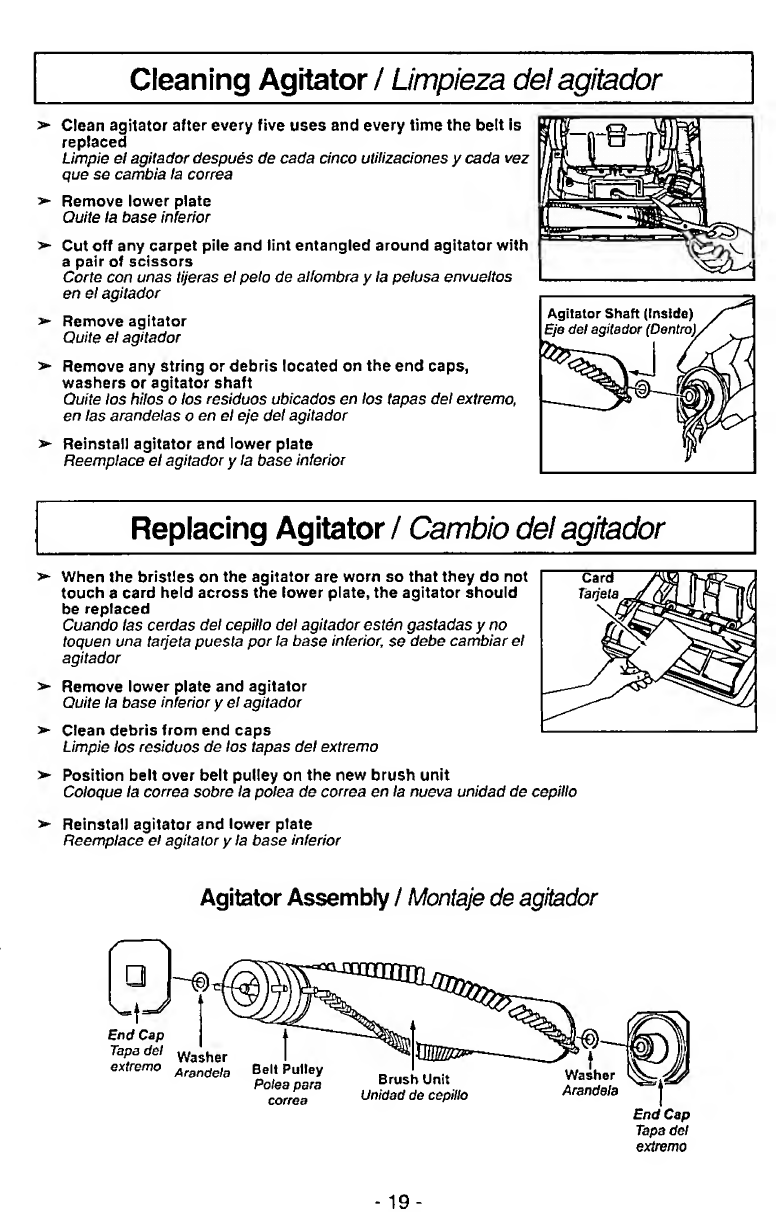

Cleaning Agitator / Limpieza del agitador . 19
Replacing Agitator / Cambio del agitador . 19

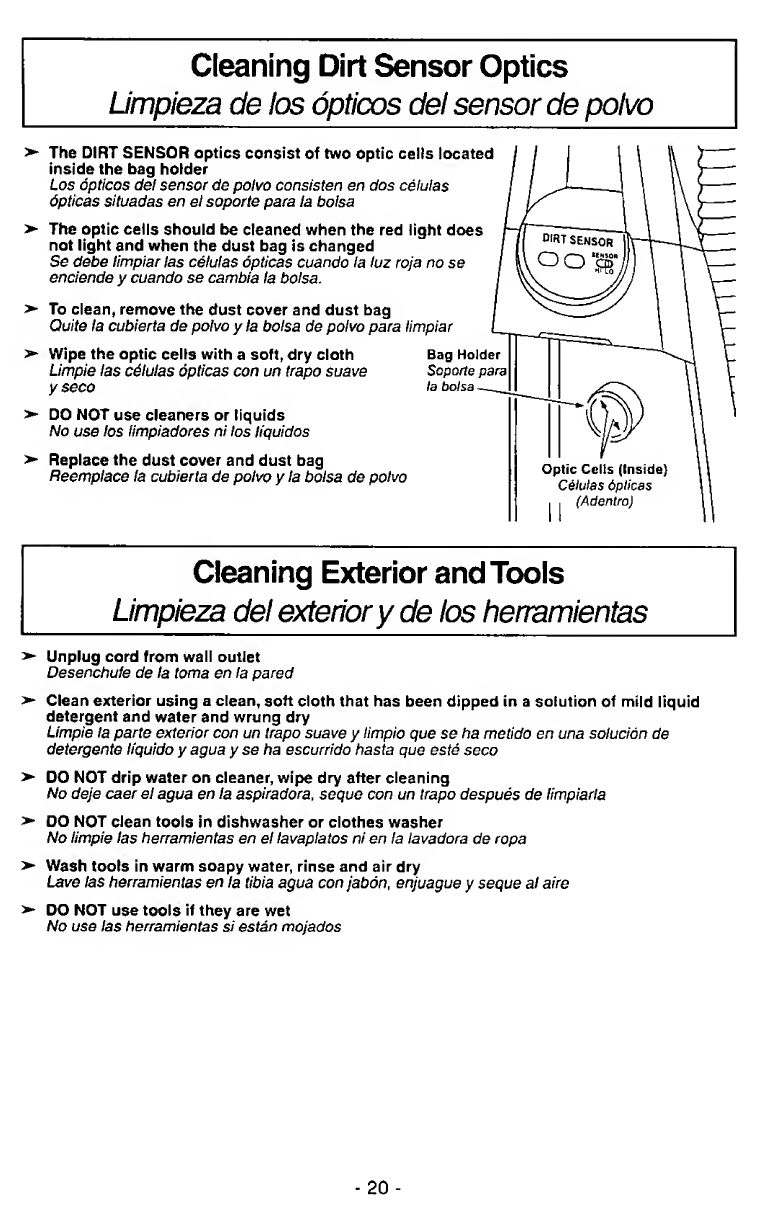

Cleaning Dirt Sensor Optics
Limpieza de los dpticos del sensor de polvo . 20
Cleaning Exterior and Tools / Limpieza del exterior y de los herramientas 20
Removing Clogs / Quitar de los residues de basura en los conductos . 21
BEFORE REQUESTING SERVICE / Antes de pedir servicio . 22-23
NOTES / Notas . 24-25
WARRANTY / Garantia . 26-27
WHAT TO DO WHEN SERVICE IS NEEDED / Cuando necesita servicio . 28
- 4 -

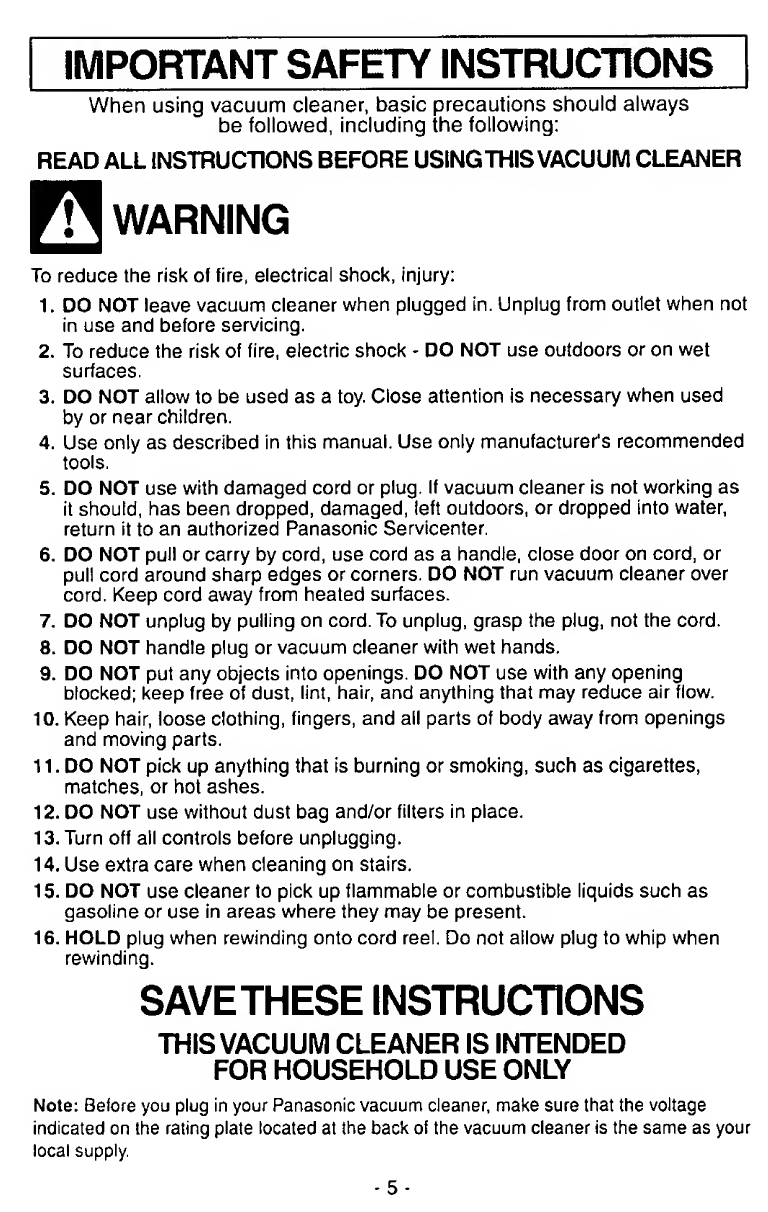

IMPORTANT SAFETY INSTRUCTIONS
When using vacuum cleaner, basic precautions should always
be followed, including the following;
READ ALL INSTRUCTIONS BEFORE USING THIS VACUUM CLEANER
WARNING
To reduce the risk of fire, electrical shock, injury;
1. DO NOT leave vacuum cleaner when plugged in. Unplug from outlet when not
in use and before servicing.
2. To reduce the risk of fire, electric shock • DO NOT use outdoors or on wet
surfaces.
3. DO NOT allow to be used as a toy. Close attention is necessary when used
by or near children.
4. Use only as described in this manual. Use only manufacturer's recommended
tools.
5. DO NOT use with damaged cord or plug. If vacuum cleaner is not working as
it should, has been dropped, damaged, left outdoors, or dropped into water,
return it to an authorized Panasonic Servicenter.
6. DO NOT pull or carry by cord, use cord as a handle, close door on cord, or
pull cord around sharp edges or corners. DO NOT run vacuum cleaner over
cord. Keep cord away from heated surfaces.
7. DO NOT unplug by pulling on cord. To unplug, grasp the plug, not the cord.
8. DO NOT handle plug or vacuum cleaner with wet hands,
9. DO NOT put any objects into openings. DO NOT use with any opening
blocked; keep free of dust, lint, hair, and anything that may reduce air flow.
10. Keep hair, loose clothing, fingers, and all parts of body away from openings
and moving parts.
11. DO NOT pick up anything that is burning or smoking, such as cigarettes,
matches, or hot ashes.
12. DO NOT use without dust bag and/or filters in place.
13. Turn off all controls before unplugging.
14. Use extra care when cleaning on stairs,
15. DO NOT use cleaner to pick up flammable or combustible liquids such as
gasoline or use in areas where they may be present.
16. HOLD plug when rewinding onto cord reel. Do not allow plug to whip when
rewinding.
SAVETHESE INSTRUCTIONS
THIS VACUUM CLEANER IS INTENDED
FOR HOUSEHOLD USE ONLY
Note: Before you plug in your Panasonic vacuum cleaner, make sure that the voltage
indicated on the rating plate located at the back of the vacuum cleaner is the same as your
local supply.
' 5 -

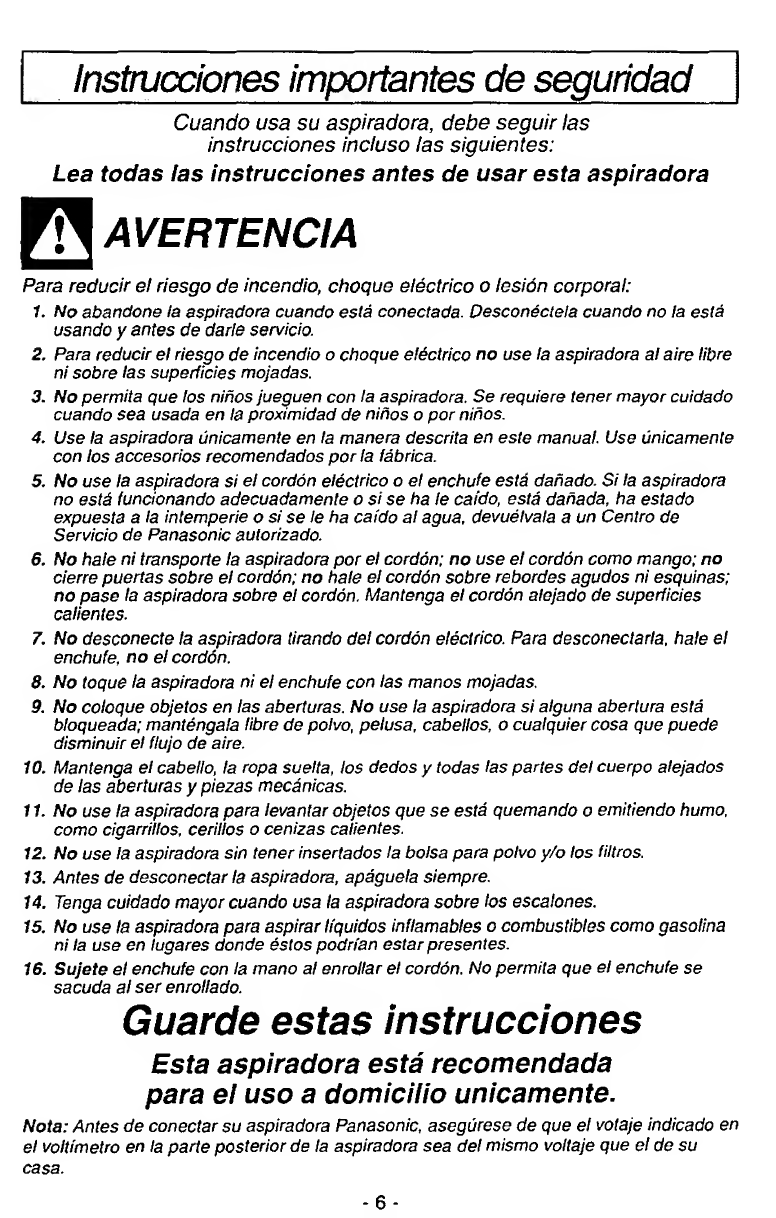

Instnjcciones importantes de seguiidad
Cuando usa su aspiradora, debe seguir las
instrucciones incluso las siguientes:
Lea todas las instrucciones antes de usar esta aspiradora
AVERTENCIA
Para reducir el riesgo de incendio, cheque eJectrico o lesion corporal:
1. No abandone la aspiradora cuando esta conectada. Desconectela cuando no la esta
usando y antes de darle servicio.
2. Para reducir el riesgo de incendio o cheque electrico no use la aspiradora al aire libre
ni sobre las superficies mojadas.
3. No permita que los nihos jueguen con la aspiradora. Se requiere tener mayor cuidado
cuando sea usada en la proximidad de nihos o por nihos.
4. Use la aspiradora unicamente en la manera descrita en este manual. Use unicamente
con los accesorios recomendados por la fabrica.
5. No use la aspiradora si el cordon electrico o el enchufe esta dahado. Si la aspiradora
no estA funcionando adecuadamente o si se ha le cafdo, esta dahada, ha estado
expuesta a la intemperie o si se le ha catdo a! agua, devuelvala a un Centro de
Servicio de Panasonic autorizado.
6. N o hale ni transporte la aspiradora por el cordon; no use el cordon como mango; no
cierre puertas sobre el cordon; no hale el cordon sobre rebordes agudos ni esquinas;
no pase la aspiradora sobre el cordon. Mantenga el cordon alejado de superficies
calientes.
7. No desconecte la aspiradora tirando del cordon electrico. Para desconectarla, hale el
enchu fe, no el cordon.
8. No toque la aspiradora ni el enchufe con las manos mojadas.
9. No coloque objetos en las aberturas. No use la aspiradora si alguna abertura esta
bloqueada; mantengala libre de polvo, pelusa, cabellos, o cualquier cosa que puede
disminuir el flujo de aire.
10. Mantenga el cabello, la ropa suelta, los dedos y todas las partes del cuerpo alejados
de las aberturas y piezas mecanicas.
11. No use la aspiradora para levantar objetos que se esta quemando o emitiendo humo.
como cigarriUos, cerillos o cenizas calientes.
12. No use la aspiradora sin tener insertados la bolsa para polvo y/o los filtros.
13. Antes de desconectar la aspiradora, apaguela siempre.
14. Tenga cuidado mayor cuando usa la aspiradora sobre los escalones.
15. No use la aspiradora para aspirar Uquidos inflamables o combustibles como gasolina
ni la use en lugares donde estos podrfan estar presentes.
16. Sujete el enchufe con la mano al enrollsr el cordon. No permita que el enchufe se
sacuda al ser enrollado.
Guarde estas Instrucciones
Esta aspiradora esta recomendada
para ei uso a domicilio unicamente.
Nota: Antes de conectar su aspiradora Panasonic, asegurese de que el votaje indicado en
el voltimetro en la parte posterior de la aspiradora sea del mismo voltaje que el de su
casa.
- 6 -

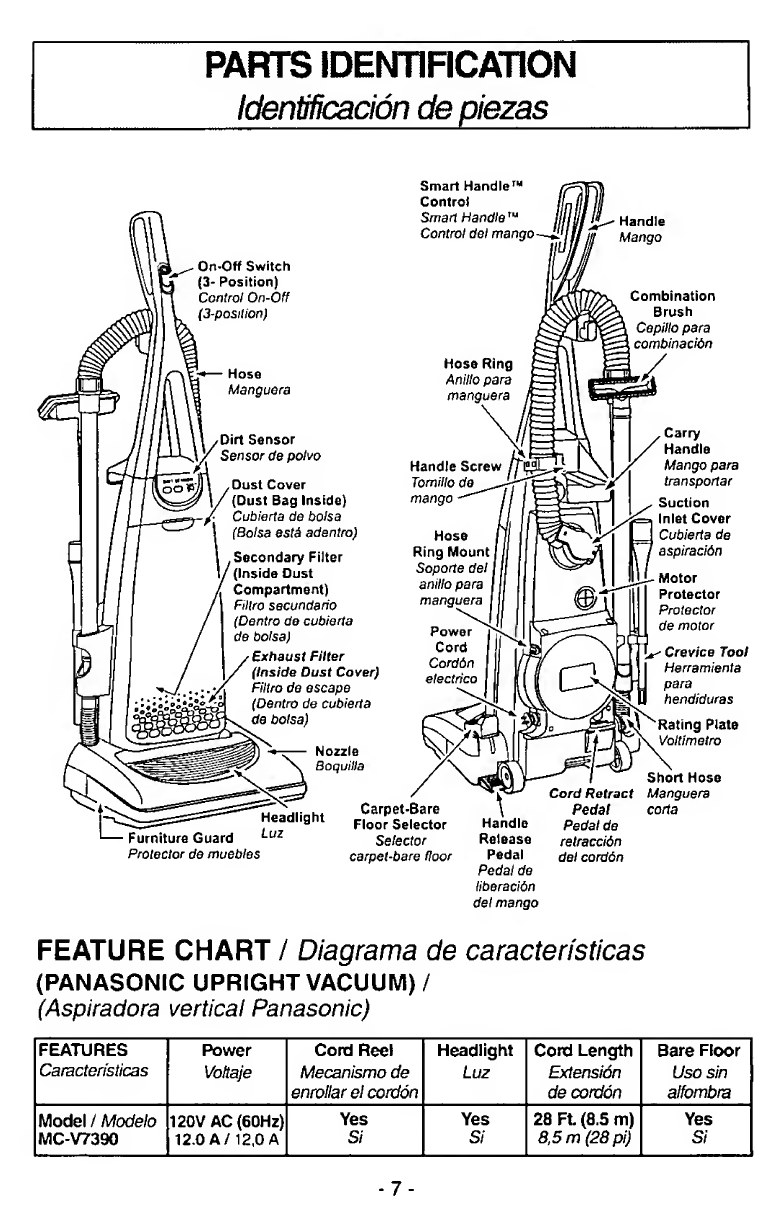

PARTS IDENTIHCATION
Identificacidn de piezas
L
Smart Handle ™
Control
Smart Handle ™
Control del mango
On-Off Switch
(3- Position)
Control On-Off
(3-position)
Hose
Manguera
Dirt Sensor
Sensor de polvo
Dust Cover
(Dust Bag Inside)
Cubierta de bolsa
(Bolsa estA adentro)
Secondary Filter
(Inside Dust
Compartment)
Fillro secunrtan'o
(Dentro de cubierta
de bolsa}
Exhaust Filter
(Inside Dust Cover)
Filtro de escape
(Dentro de cubierta
de bolsa)
Handle
Mango
Combination
Brush
Cepilto para
combinacidn
Hose Ring
Anillo para
manguera
Handle Screw
Tomillo de
mango
Hose
Ring Mount
Soporte del
anillo para
manguera
Furniture Guard
Protector de muebles
Headlight
Luz
Carpet-Bare
Floor Selector
Selector
carpet-bare floor
\
Handle
Release
Pedal
Pedal de
tiberacidn
del mango
Short Hose
Cord Refract Manguera
Pedal corta
Pedal de
retraccidn
del corddn
FEATURE CHART / Diagrama de caracterfsticas
(PANASONIC UPRIGHT VACUUM) /
(Aspiradora vertical Panasonic)
FEATURES Power
Cord Reel
Headlight
Cord Length Bare Floor
Caracterfsticas
Voltaje Mecanismo de
enrollar el cordon
Luz Extension
de cordon
Uso sin
alfombra
Model / Modelo 120V AC (60Hz)
Yes Yes 28 Ft. (8.5 m) Yes
MC-V7390
12.0 A /12,0 A
Si Si 8,5 m (28 pi) Si

ASSEMBLY/Mon/^ye
Attaching Handle / Colocacion del mango
^ DO NOT plug in until
assembly is complete
No enchufe hasta que el
monlaje este complelo
>" Turn ON-OFF switch OFF
Mueva el control ON-OFF
a la posicion OFF
>- Remove handle ^
screw
Quite el tornillo del mango
>- Insert handle
Instale el mango
I
>- Insert screw
Inslale el tornillo
Tighten screw
Apriele el tornillo
Handle
Screw
Tornillo de
mango
Using Cord Reel / Usando el mecanismo de enrollar
> Pull cord out of cord reel
until the end is
reached
Tire del cordon
del mecanismo \—.
de enrollar hasta \ ^
que se alcance el
extreme
>• Do not use VKr
vacuum without
cord pulled out all
the way
No use la aspiradora sin
que el cordon se extienda por complete
Plug the polarized
power cord into a
120V outlet
located near floor
Conecte el cordon
elSctrico polariza do
en un enchute de
120 V que se
encuentre cerca del
piso
Push power cord into two (2)
cord clips in back of handle
Empuje el cordon electrico
hasta las dos (2)
areas indicadas en
la parte trasera Power
del
mango
eleclrico
>- To prevent injury or ^
damage, hold plug 11 =7
head while rewinding |
cord I ©I
Tenga en la mano el | /
enchufe del cordon /
para evitar lesion \ 'n 1r1|/
personal o daho I
mientras se
rebobina el j|
cordon
>- Push cord retract
pedal down to rewind
Empuje hacia abajo el pedal de retraccion
del cordon para rebobinar
- 8 -

Tool Storage / Almacenaje de herramientas
Tools / Herramientas
Wands (2)
Tubos (2)
Combination
Brush
Cepillo para
combinacidn
'^1
Crevice
Tool
Herramienta
para hendiduras
"J" Slot
Ranura en "J"
Raised Tab
LengOeta saliente
Hose
Manguera
Hose
Holder
Soporte de
manguera -
>- Some tools may already be stored on vacuum cleaner
Es posibte que ya se almacenen unas herramientas en la
aspiradora
Place hose in back of handle on hose holder
Coloque la manguera en la parte trasera del Hose
soporfe de manguera Hold
Sopo
Attach wand to hose by aligning the two
(2) raised tabs on wand with “J" slots in
hose, guide tabs along grooves, twist to lock
in place
Para conecfar el tube a la manguera. alinee las
dos (2) lenguetas levantadas en el tube con las Manauera
ranuras "J" en la manguera. Mueva las ^
lenguetas hacia las ranuras, ruedelas para
asegurar
Place wand in front slot of tool holder, twisting and
pushing down over short hose to assure a good
connection
Coloque el tubo en la ranura delantera del soporte para
herramientas, rodando y empujando hacia abajo a la
manguera corta para asegurar una conexion buena
Store other wand, with combination brush on top, in
round rear slot of tool holder
Almacene el otro tubo con el cepillo de
combinacion en la parte superior en la
ranura redonda y posterior del soporte Nozzle
para herramientas Boqujii^
Place crevice tool into rectangular rear
slot of tool holder
Coloque la herramienta para tapices en la
ranura posterior y rectangular del soporfe de N.
herramientas ^
■ C ombination
brush
Cepillo para
combinacidn
— Crevice
Tool
Herramienta
para
hendiduras
^Tool
_ Holder
^ H Soporte para
herramientas
^ Short
Y Hose
Manguera
corta
Refer to PARTS IDENTIFICATION section for
tool location
Vease la seccion de "Identificacion de piezas"
para la ubicacion de las herramientas
Agitator (Underneath)
Agitador (Abajo)

■ FEATURES / Caractensticas
Automatic Self Adjusting Nozzle
Boquilla de ajuste automatkx)
> ■ The nozzle of your Panasonic upright vacuum cleaner automatically adjusts to
any carpet pile height
La boquilla de su aspiradora vertical Panasonic se ajusta automaticamente a la altura
de cualquier pelo de alfombra
> ■ Feature allows nozzle to float evenly over carpet pile surfaces
La caracten'stica permite que la boquilla flote fdcilmente en las superficies / //
del pelo de alfombra / //
>• No manual adjustments required / // t
No se requieren los ajustes manuales Shallow ///
Shallow
Pile Carpet
Alfombra de
pelo carlo
Deep Pile
Carpet
Alfombra de
pelo largo ——*NlIlli||illllll
Nozzle
Boquilla
Pivot Point
Solon de
tiberacidn
I
Edge Cleaning / Limpieza para oiillas
Edge cleaning feature provides for improved
cleaning of carpets near walls and furniture
Use la caracten'stica de limpieza para orillas para
aspirar con facitidad cerca de las paredes y los
muebles
Motor Protector / Protector del motor
Motor protector automatically opens to provide cooling air
when a clog occurs or when bag needs changing
Se abre automaticamente el protector del motor para
proveer el aire fresco cuando hay unos residues o Motr
cuando se necesita cambiar la bolsa Pfot
> ■ Motor protector may open when using tools c
Es posible que el protector del motor se abra cuando se
usan las herramientas
> ■ Check operation by placing hand over end of hose
Revise la operacidn al colocar la mano en el extreme de la
manguera
Motor
Protector
Protector
del motor-
■ 10 -
