Panasonic Quickdraw MC-V7389 User manual

Panasonic.
VACUUM CLEANER
Aspiradora
MC-V7389
Operating Instructions
instrucciones de ope radon
Before operating your vacuum
cleaner, please react these
instructions completely
Amos de u&ar su asp traders, i$n
comptetamonte esUs
m^trucoones pgr Uu-ot
COIZATCOOUOO

Please read IMPORTANT SAFETY INSTRUCTIONS on page 5 before
use. Read and understand all instructions.

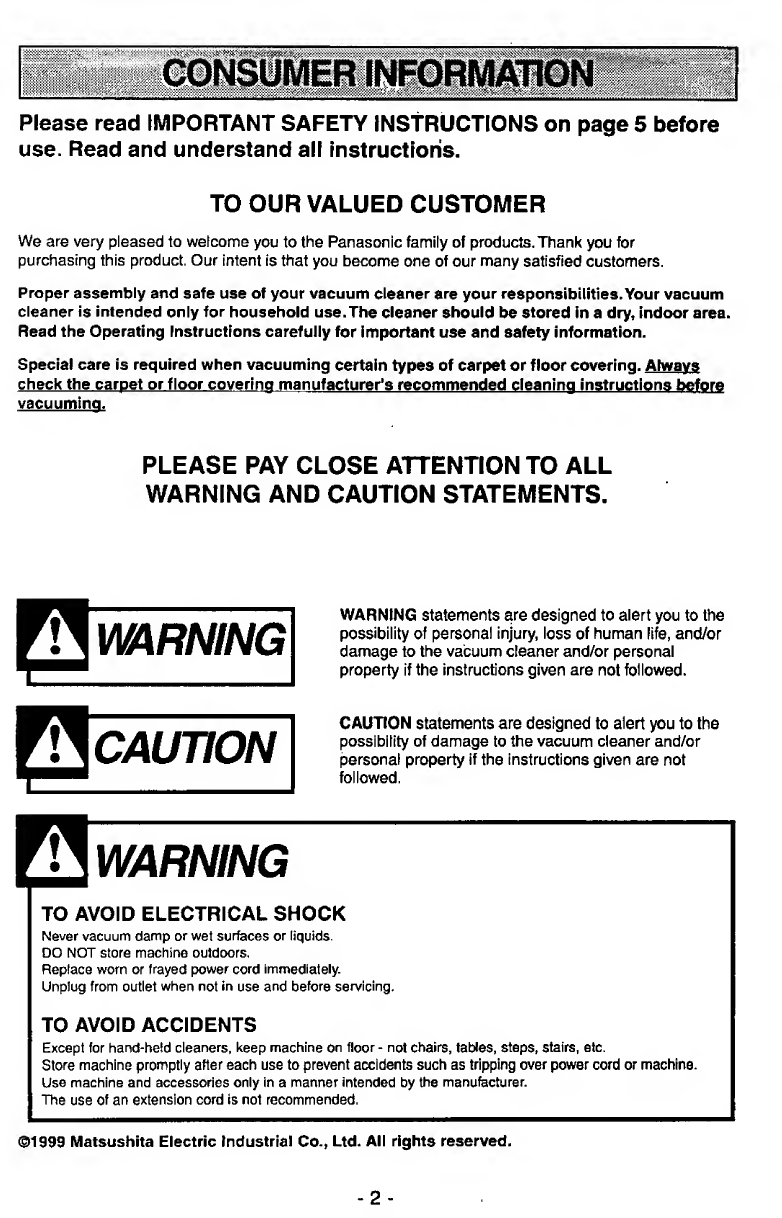

TO OUR VALUED CUSTOMER
We are very pleased to welcome you to the Panasonic family of products. Thank you for
purchasing this product. Our intent is that you become one of our many satisfied customers.
Proper assembly and safe use of your vacuum cleaner are your responsibilities. Your vacuum
cleaner is intended only for household use.The cleaner should be stored in a dry, indoor area.
Read the Operating Instructions carefully for important use and safety information.
Special care is required when vacuuming certain types of carpet or floor covering. Always
check the carpet or floor covering manufacturer’s recommended cleaning instructions before
vacuuming.
PLEASE PAY CLOSE ATTENTION TO ALL
WARNING AND CAUTION STATEMENTS.
WARNING
WARNING statements are designed to alert you to the
possibility of personal injury, loss of human life, and/or
damage to the vacuum cleaner and/or personal
property if the instructions given are not followed.
A
CAUTION
CAUTION statements are designed to alert you to the
possibility of damage to the vacuum cleaner and/or
personal property if the instructions given are not
followed.
WARNING
TO AVOID ELECTRICAL SHOCK
Never vacuum damp or wet surfaces or liquids.
DO NOT store machine outdoors.
Replace worn or frayed power cord immediately.
Unplug from outlet when not in use and before servicing.
TO AVOID ACCIDENTS
Except for hand-held cleaners, keep machine on floor - not chairs, tables, steps, stairs, etc.
Store machine promptly after each use to prevent accidents such as tripping over power cord or machine.
Use machine and accessories only in a manner intended by the manufacturer.
The use of an extension cord is not recommended.
©1999 Matsushita Electric Industrial Co., Ltd. All rights reserved.

Por favor, lea “Instrucciones importantes de seguridad” en la pagina 6 antes
de usar su asplradora. Lea y comprenda todas las instrucciones.
A NUESTRO CONSUMIDOR ESTIMADO
Nos da mucho gusto a presentarle a la familia de productos de Panasonic. Le damos las gracias por
comprar este producto. Estammos resueltos a hacerle uno de nuestros muchos consumidores
satis fechos.
Montaje correcto y uso seguro de su aspiradora son sus responsabitidaes. Su aspiradora esta
fabricada para el uso a domicilio unicamente. Debe guardar la aspiradora en un lugar seco y
debajo de techo. Lea las “Instrucciones de operacion”con cuidado para la informacion
importante de uso y la informacion de seguridad.
Se requiem el cuidado especial cuando pass la aspiradora sobre ciertas clases de alfombra o
cubierta de piso. Siempre revise las instrucciones de la iimpieza recomendada de fabricante
para la alfombra o la cubierta de piso antes de pasar la aspiradora.
Preste mucha atencion por favor a todos
los avisos y a todos las advertencias
Wavertencia
Las secciones AVERTENCIA estdn incluidas
para llamarie atencion a la posibilidad de la
lesidn corporal, la perdida de vida humana, y/o
el dano a la aspiradora y/o el dano a las
propiedades personates si las instrucciones
dadas no estan seguidas.
!l CUIDADO
Las secciones CUIDADO estan incluidas para
llamarie atencion a la posibilidad del dano a la
aspiradora, y/o del dano a las
propiedades personates si las instrucciones
dadas no estan seguidas.
AVERTENCIA
PARA EVITAR CHOQUE ELECTRICO
Nunca pasa la aspiradora en las superficies humedas o mojadas ni aspire los liquidos.
No mantenga la aspiradora a la intemperie.
Cambio en sogulda un corddn eldctrico gastado o raido.
Descondctela cuando lo la esta usando y antes de darle servicio.
PARA EVITAR ACCIDENTES
Excepto las aspiradoras a mano, mantenga la aspiradora sobre el suelo - no sobre las sillas, las mesas, los
escalones, las escaleras, etc.
Mantenga la aspiradora en un lugar seguro en seguida despuds de cada uso para eviiar accidentes como
tropiezo con corddn eldctrico o con aspiradora.
Use la aspiradora y los accesorios unicamente en manera descrita en este manual.
No recomiende un corddn eldctrico adidonal.
<91999 Matsushita Electric Industrial Co., Ltd. Todos los derechos estan reservados.
- 3 -

CONSUMER INFORMATION / tnformacidn para consumidor . 2 -3
IMPORTANT SAFETY INSTRUCTIONS /
Instrucciones importantes de seguridad . 5 -6
PARTS IDENTIFICATION / Identificacidn de piezas . 7
ASSEMBLY / Montaje . 8
Attaching Handle / Colocacion del mango . 8
Using Cord Reel / Usando el mecanismo de enrollar . 8
Tool Storage / Almacenaje de herramientas . 9
F EATU RES/ Caractensticas . 10
Automatic Self Adjusting Nozzle / Boquilla de ajuste automMico . 10
Edge Cleaning / Limpieza para orillas . 10
Motor Protector / Protector de motor . 10
Carpet-Bare Floor Selector / Selector carpet-bare floor . 11
Hose Ring and Hose Ring Mount /
Anillo de manguera y soporte del anillo para manguera . 11
TO OPERATE CLEANER / Para operar la aspiradora . 12
Power Cord / Cordon electrico . 12
ON-OFF Switch / Control ON-OFF . 12
Handle Adjustments / Ajustes del mango . 12
Using Tools / Uso de herramientas . 13
ROUTINE CARE OF CLEANER / Cuidado de rutina de la aspiradora . 14
Cleaning Secondary Foam Filter /
Limpieza del segunao filtro de goma espuma . 14
Replacing HEPA Exhaust Filter / Cambiar del filtro de escape HEPA . 14
Changing Dust Bag / Cambio de la bolsa de polvo . 15
Removing and Installing Lower Plate /
Cambiar y insertar de la base inferior . 16
Replacing Headlight Bulb / Cambio de la bombilla . 16
Replacing Belt / Cambio de la correa . 17
Cleaning Agitator / Limpieza del agitador . v . 18
Replacing Agitator / Cambio del agitador . 18
Cleaning Exterior and Tools /
Limpieza del exterior y de los heramientas . 19
Removing Clogs / Quitar de los residuos de basura en los conductos . 19

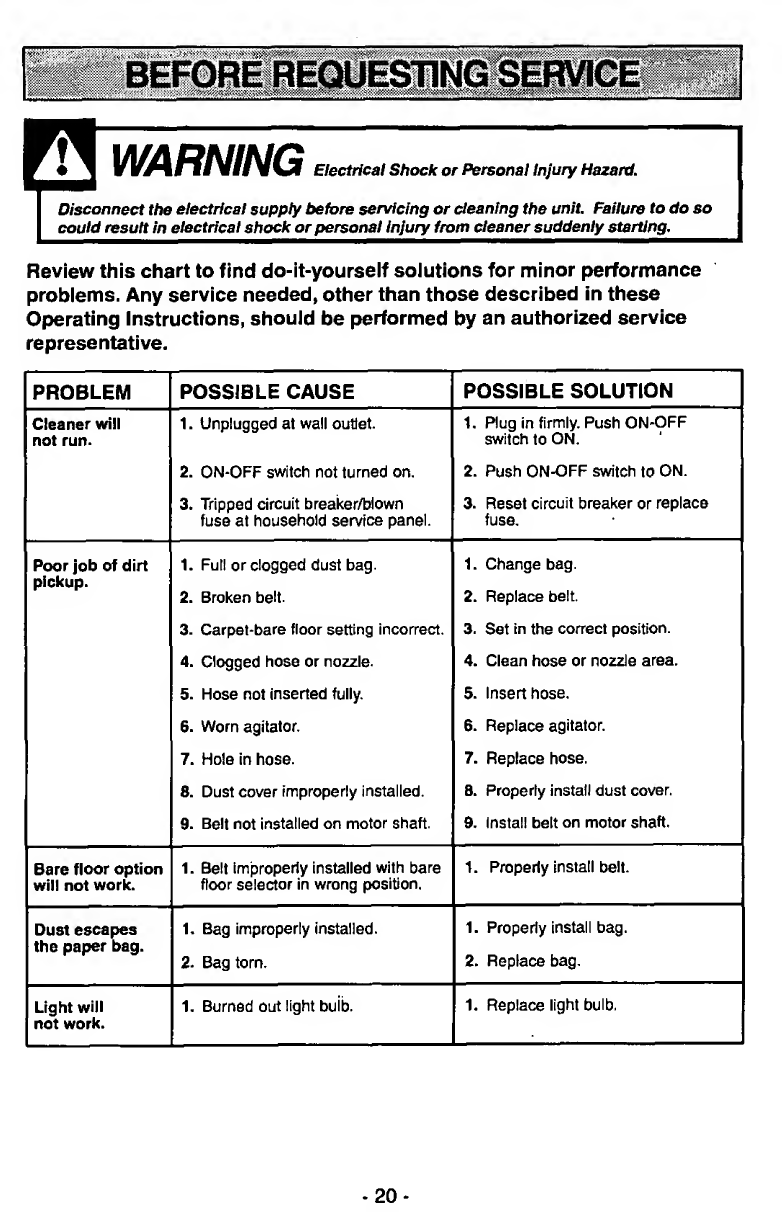

BEFORE REQUESTING SERVICE / Antes de pedir servicio . 20-21
WARRANTY / Garantla . 22-23
WHAT TO DO WHEN SERVICE IS NEEDED / Cuando necesita servicio . 24
- 4 -

When using vacuum cleaner, basic precautions should always
be followed, including the following:
READ ALL INSTRUCTIONS BEFORE USING THIS VACUUM CLEANER
Q WARNING
To reduce the risk of fire, electrical shock, injury:
1. DO NOT leave vacuum cleaner when plugged in. Unplug from outlet when not
in use and before servicing.
2. To reduce the risk of fire, electric shock - DO NOT use outdoors or on wet
surfaces.
3. DO NOT allow to be used as a toy. Close attention is necessary when used
by or near children.
4. Use only as described in this manual. Use only manufacturer's recommended
tools.
5. DO NOT use with damaged cord or plug. If vacuum cleaner is not working as
it should, has been dropped, damaged, left outdoors, or dropped into water,
return it to an authorized Panasonic Servicenter.
6. DO NOT pull or carry by cord, use cord as a handle, close door on cord, or
pull cord around sharp edges or corners. DO NOT run vacuum cleaner over
cord. Keep cord away from heated surfaces.
7. DO NOT unplug by pulling on cord. To unplug, grasp the plug, not the cord.
8. DO NOT handle plug or vacuum cleaner with wet hands.
9. DO NOT put any objects into openings. DO NOT use with any opening
blocked: keep free of dust, lint, hair, and anything that may reduce air flow.
10. Keep hair, loose clothing, fingers, and all parts of body away from openings
and moving parts.
11. DO NOT pick up anything that is burning or smoking, such as cigarettes,
matches, or hot ashes.
12. DO NOT use without dust bag and/or filters in place.
13. Turn off all controls before unplugging.
14. Use extra care when cleaning on stairs.
15. DO NOT use cleaner to pick up flammable or combustible liquids such as
gasoline or use in areas where they may be present.
16. HOLD plug when rewinding onto cord reel. Do not allow plug to whip when
rewinding.
SAVETHESE INSTRUCTIONS
THIS VACUUM CLEANER IS INTENDED
FOR HOUSEHOLD USE ONLY
Note: Before you plug in your Panasonic vacuum cleaner, make sure that the voltage
indicated on the rating plate located at the back of the vacuum cleaner is the same as your
local supply.
- 5 -

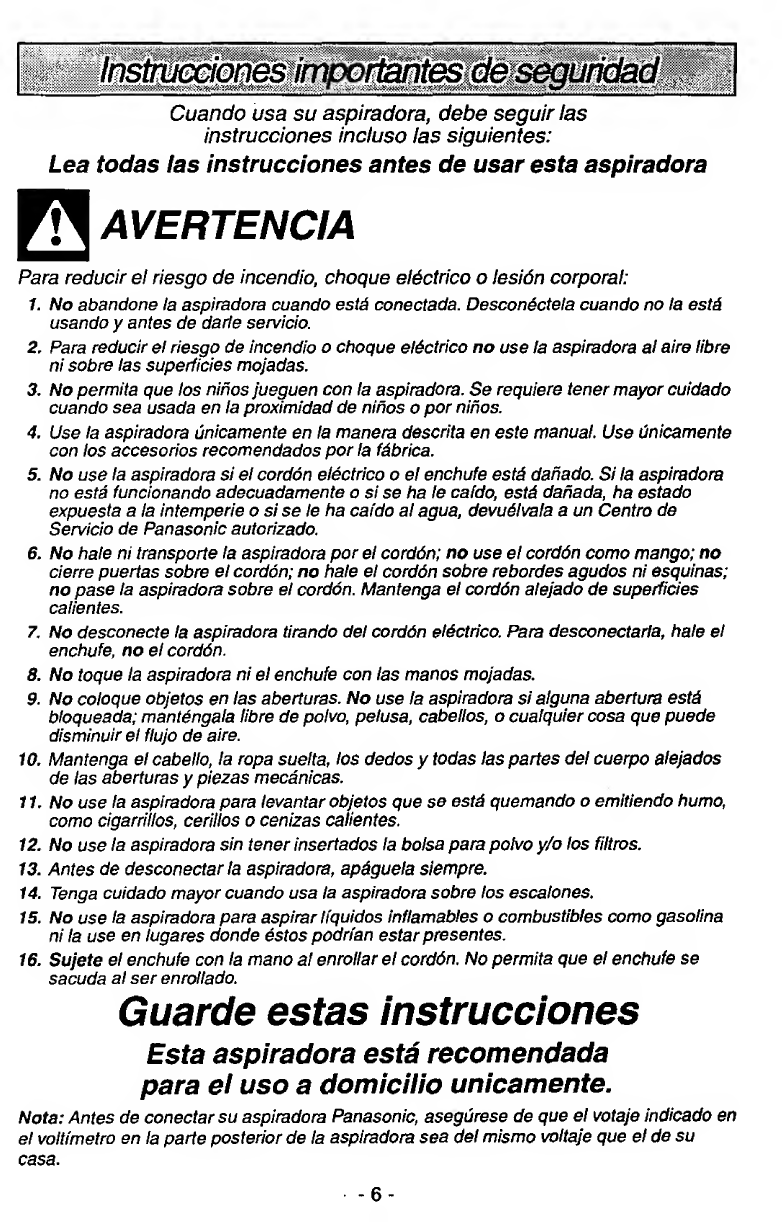

Cuando usa su aspiradora, debe seguir las
instrucciones incluso las siguientes:
Lea todas las instrucciones antes de usar esta aspiradora
AVERTENCIA
Para reducir el riesgo de irtcendio, choque eldctrico o lesidn corporal:
1. No abandone la aspiradora cuando estd conectada. Descondctela cuando no la estd
usando y antes de darle servicio.
2. Para reducir el riesgo de incendio o choque eldctrico no use la aspiradora al aire libre
ni sobre las superficies mojadas.
3. No permita que los nihos jueguen con la aspiradora. Se requiere tener mayor cuidado
cuando sea usada en la proximidad de ninos o por nihos.
4. Use la aspiradora unicamente en la manera descrita en este manual. Use unicamente
con los accesorios recomendados por la fdbrica.
5. No use la aspiradora si el cordon electrico o el enchufe estd dahado. Si la aspiradora
no esta funcionando adecuadamente o si se ha le cafdo, estd dahada, ha estado
expuesta a la intemperie o si se le ha cafdo al agua, devudlvala a un Centro de
Servicio de Panasonic autorizado.
6. No hale ni transporte la aspiradora por el corddn; no use el corddn como mango; no
cierre puertas sobre el cordon; no hale el corddn sobre rebordes agudos ni esquinas;
no pase la aspiradora sobre el cordon. Mantenga el corddn alejado de superficies
calientes.
7. No desconecte la aspiradora tirando del corddn eldctrico. Para desconectarla, hale el
enchufe, no el corddn.
8. No toque la aspiradora ni el enchufe con las manos mojadas.
9. No coloque objetos en las aberturas. No use la aspiradora si alguna abertura estd
bloqueada; mantdngala libre de polvo, pelusa, cabellos, o cualquier cosa que puede
disminuir el flujo de aire.
10. Mantenga el cabello, la ropa suelta, los dedos y todas las partes del cuerpo alejados
de las aberturas y piezas mecanicas.
11. No use la aspiradora para levantar objetos que se estd quemando o emitiendo humo,
como cigarrillos, cerillos o cenizas calientes.
12. No use la aspiradora sin tener insertados la bolsa para polvo y/o los filtros.
13. Antes de desconectarla aspiradora, apdguela siempre.
14. Tenga cuidado mayor cuando usa la aspiradora sobre los escalones.
15. No use la aspiradora para aspirar Ifquidos inflamables o combustibles como gasolina
ni la use en lugares donde estos podrfan estar presentes.
16. Sujete el enchufe con la mano al enrollar el corddn. No permita que el enchufe se
sacuda al ser enrollado.
Guarde estas instrucciones
Esta aspiradora esta recomendada
para el uso a domicilio unicamente.
Nota: Antes de conectar su aspiradora Panasonic, asegurese de que el votaje indicado en
el voitfmetro en la parte posterior de la aspiradora sea del mismo voltaje que el de su
casa.
- 6 -

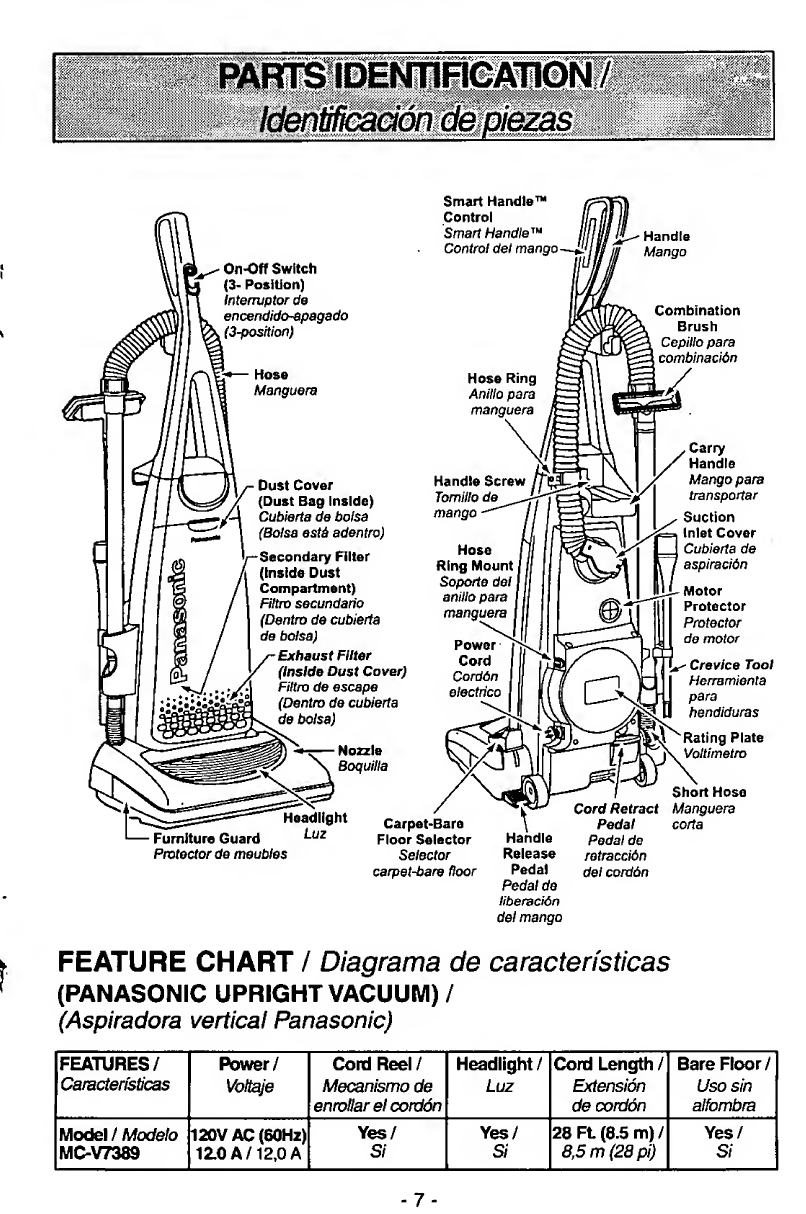

On-Off Switch
(3- Position)
Interrupter de
encendido-apagado
. £ 3-position)
— Hose
| Manguera
Smart Handle ™
Control
Smart Handle ™
Control del mango-
Hose Ring
Anillo para
manguera
Combination
Brush
i Cepillopara
\ combinacidn
Dust Cover
(Dust Bag Inside)
Cubierta de bolsa
(Bolsa estd adentro)
-Secondary Filter
(Inside Dust
Compartment)
Fittro secundario
(Dentro do cubierta
de bolsa)
y- Exhaust Fitter
' (Inside Dust Cover)
Fittro de escape
(Dentro de cubierta
\ de bolsa)
Nozzle
Boquilla
Handle Screw
Tomillo de^-
mango i
Hose |
Ring Mount
Soporte del I
anillo para
manguera
Power pj
Cord
Corddn I I
olectrico
Furniture Guard
Protector de meubles
Headlight
Luz
Carpet-Bare
Floor Selector
Selector
carpet-bare floor
r
Handle
Release
Pedal
Pedal de
liberacidn
del mango
Carry
/ Handle
' Mango para
j transporter
. Suction
Inlet Cover
I } Cubierta de
Pi I aspiracidn
Motor
! Protector
Protector
de motor
^ Crevice Tool
Herramienta
para
hendiduras
Rating Plate
^ l\ Voltimetro
— I Short Hose
Cord Retract Manguera
Pedal corta
Pedal de
retraccidn
del corddn
FEATURE CHART / Diagrama de caracterfsticas
(PANASONIC UPRIGHT VACUUM) /
(Aspiradora vertical Panasonic)
FEATURES/
Power/
Cord Reel /
Headlight / Cord Length /
Bare Floor /
Caracterfsticas
Voltaje
Mecanismo de
Luz Extension Uso sin
enrollar el corddn
de corddn
alfombra
Model / Modelo
120V AC (60Hz)
Yes/ Yes/ 28 Ft (8.5 m) /
Yes/
MC-V7389
12.0 A/12,0 A
Si Si 8,5 m (28 pi)
Si

> DO NOT plug In until
assembly is complete /
No enchufe hasta que el
montaje estd completo
» ■ Turn ON-OFF switch OFF/
Mueva el control ON-OFF
a la posicion OFF
> ■ Remove handle ^
screw/
Quite el tornillo del mango
> ■ Insert handle /
Instate el mango
>- Insert screw/
Instale el tomillo
>- Tighten screw /
Apriete el tomillo
Handle
Screw
Tomillo do
mango
Using Cord Reel / Usando el mecanismo de enrollar
Pull cord out of cord reel
until the end is
reached /
Tire del cordon
del mecanismo \_
de enrollar hasta \ x
que se alcance el
extremo
Do not use
vacuum without
cord pulled out all X 4
the way /
No use la aspiradora sin
que el cordon se exlienda por completo
Plug the polarized
power cord into a
120V outlet
located near floor /
Conecte el cordon
electrico polariza do
en un enchufe de
120 V que se
encuentre cerca del
piso
Push power cord into two (2)
cord clips in back of handle /
Empuje el corddn eidctrico
hasta las dos (2)
Areas indicadas en
la parte trasera Power
del Cord
mango C ?^ n
etectnco
To prevent injury or fl -1
damage, hold plug If n&Jl
head while rewinding J
cord / ©1
7enoa en la mano el j
enchufe del corddn J
para evitar lesidn 77 1 — Sp 11/
personal o daho . >
mientrasse
rebobina el
corddn
Push cord retract
pedal down to rewind /
Empuje hacia abajo el pedal de retracddn
del corddn para rebobinar

W*$ 4 FEATURES Mmm&is6cas
M$", „ , v?''|
W\- , vt 4 |I||
Automatic Self Adjusting Nozzle /
Boquilla de ajuste automatico
>- The nozzle of your Panasonic upright vacuum cleaner automatically adjusts to
any carpet pile height /
La boquilla de su aspiradora vertical Panasonic se ajusta automdticamente a la
altura de cualquier pelo de alfombra
>• Feature allows nozzle to float evenly over carpet pile surfaces /
La caracterfstica permite que la boquilla flote fecilmente en las superficies / ,
del pelo de alfombra / //
> ■ No manual adjustments required / / //
No se requieren los ajustes manuales Shallow / // ! Shallow
Pile Carpet
Alfombra do
pelo corto
Deep Pile 'X'"
Carpet
Alfombra de
pelo largo —- t-MltlM
Nozzle
Boquilla
corto J
Pivot Point
Botdn de
liberacldn
n
Edge Cleaning / LimpSeza para orillas
Edge cleaning feature provides for improved
cleaning of carpets near walls and furniture /
Use la caracterfstica de Umpieza para orillas para
aspirar con facilidad cerca de las paredes y los
muebles
Motor Protector / Protector del motor
Motor protector automatically opens to provide cooling air
when a clog occurs or when bag needs changing /
Se abre automaticamente el protector del motor para
proveer el aire fresco cuando hay unos residuos o Motor
cuando se necesita cambiar la bolsa Protector
Protector
Motor protector may open when using tools / del motor-
Es posibte que el protector del motor se abra
cuando se usan las herramientas
>- Check operation by placing hand over end of hose /
Revise la operacion al colocar la mano en el extremo de la
manguera
- 10 -

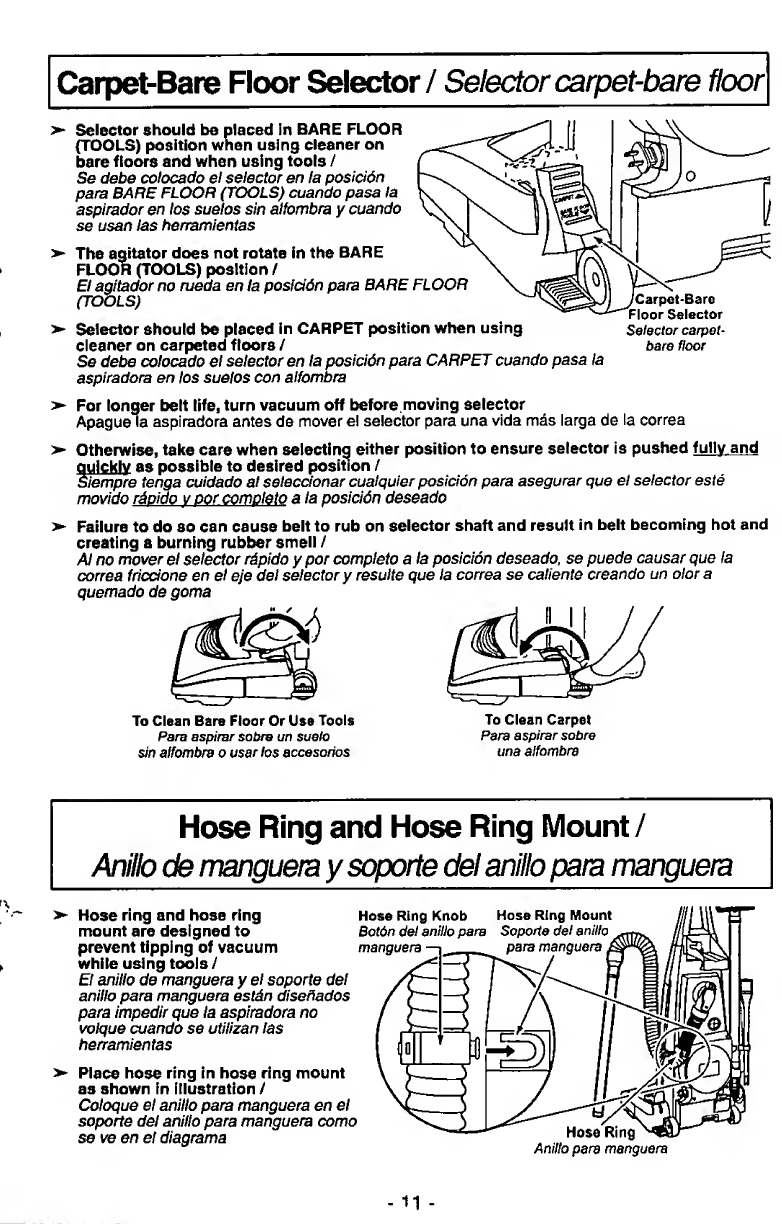

Carpet-Bare Floor Selector / Selector carpet-bare floor
Carpet-Bare
>- Selector should be placed in BARE FLOOR
(TOOLS) position when using cleaner on
bare floors and when using tools /
Se debe colocado el selector en la posicidn
para BARE FLOOR (TOOLS) cuando pasa la
aspirador en lo$ suelos sin alfombra y cuando
se usan las herramientas
>- The agitator does not rotate in the BARE
FLOOR (TOOLS) position /
El agitador no rueda en la posicidn para BARE FLOOR
(TOOLS)
Floor Selector
>- Selector should be placed In CARPET position when using Selector carpet-
clean er on carpeted floors / bare floor
Se debe colocado el selector en la posicidn para CARPET cuando pasa la
aspiradora en los suelos con alfombra
>- For longer belt life, turn vacuum off before moving selector
Apaguela aspiradora antes de mover el selector para una vida m^s larga de la correa
>- Otherwise, take care when selecting either position to ensure selector is pushed fully and
quickly as possible to desired position /
Siempre tenga cuidado al seleccionar cualquier posicidn para asegurar quo el selector este
movido rdpido v oor completo a la posicidn deseado
>- Failure to do so can cause belt to rub on selector shaft and result in belt becoming hot and
creating a burning rubber smell /
Al no mover el selector rdpido y por completo a la posicidn deseado, se puede causar que la
correa fricdone en el eje del selector y results que la correa se caliente creando un olor a
quemado de goma
To Clean Bare Floor Or Use Tools
Para aspirar so bra un suelo
sin alfombra o usarlos accesorios
To Clean Carpet
Para aspirar sobre
una alfombra
Hose Ring and Hose Ring Mount/
Anilb de manguera y soporte del anilb para manguera
Hose ring and hose ring I
mount are designed to l
prevent tipping of vacuum r
while using tools/
El anillo de manguera y el soporte del
anillo para manguera estdn diseftados
para impedir que la aspiradora no
volque cuando se utilizan las
herramientas
Place hose ring in hose ring mount
as shown in illustration /
Coloque el anillo para manguera en el
soporte del anillo para manguera como
se ve en el diagrama
Hose Ring Knob Hose Ring Mount
Botdn del anillo para Soporte del anillo
manguera
para manguera
Hose Ring^^s
Anillo para manguera
- 11 -

I
NOTE: To reduce the risk of electrical shock, this vacuum has a polarized plug, one blade is
wider than the other. This plug will fit in a polarized outlet only one way. If the plug does not fit
fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install
the proper outlet. DO NOT CHANGE THE PLUG IN ANYWAY . Only use outlets near the floor.
No fa; Para reducir el riesgo de choque electrico, esta aspiradora cuenta con una clavija polarizada,
uno de los contactos es mas ancho que el otro. La clavija sdlo puede insertarse de una manera en eI
enchufe. Si la clavija no cabe bien en el enchufe, invidrtala. Si aun no cabe, llame a un electrista para
que instale un enchufe correcto. No altere la clavija de ninguna manera. No altere la claviia de
ninauna manera . Use solamente las tomas de pared cercas del suelo.
ON-OFF Switch / Control ON-OFF
>- Ensure ON-OFF switch is OFF /
Asegurese de que el control ON-OFF este en la posicion OFF
>- Plug the power cord into 120V outlet /
Enchufe el cordon electrico en una toma de pared de
120 V
>- In LOCK ON position the vacuum runs
continuously /
La aspiradora funciona continuamente cuando el
control esta en la posicion LOCK ON
>- ON position allows vacuum to be operated by
gripping the handle, USE CARE /
La posicion ON permite que se opere la aspiradora i
mientras que agarra el mango £
> ■ OFF position turns vacuum off / V
La posicion OFF apaga la aspiradora /,
K
Handle Adjustments / Ajustes del mango
>- Step on handle
release pedal to
change handle / (Mi
position/ /
Pise en el pedal —i—
de liberacion del ^ 7 i—
mango para
cambiar la posicion del mango
Move vacuum to
middle position for
normal use /
Mueva la
aspiradora a la
posicion mediana
para el uso normal
Move vacuum to upright
position for storage and
tool use /
Mueva la aspiradora a
la posicion vertical
para el amenace y el i
uso de las t
herramientas
>- Use low position
for cleaning
under furniture /
La posicion baja
para limpiar debajo
de los muebles
- 12 -

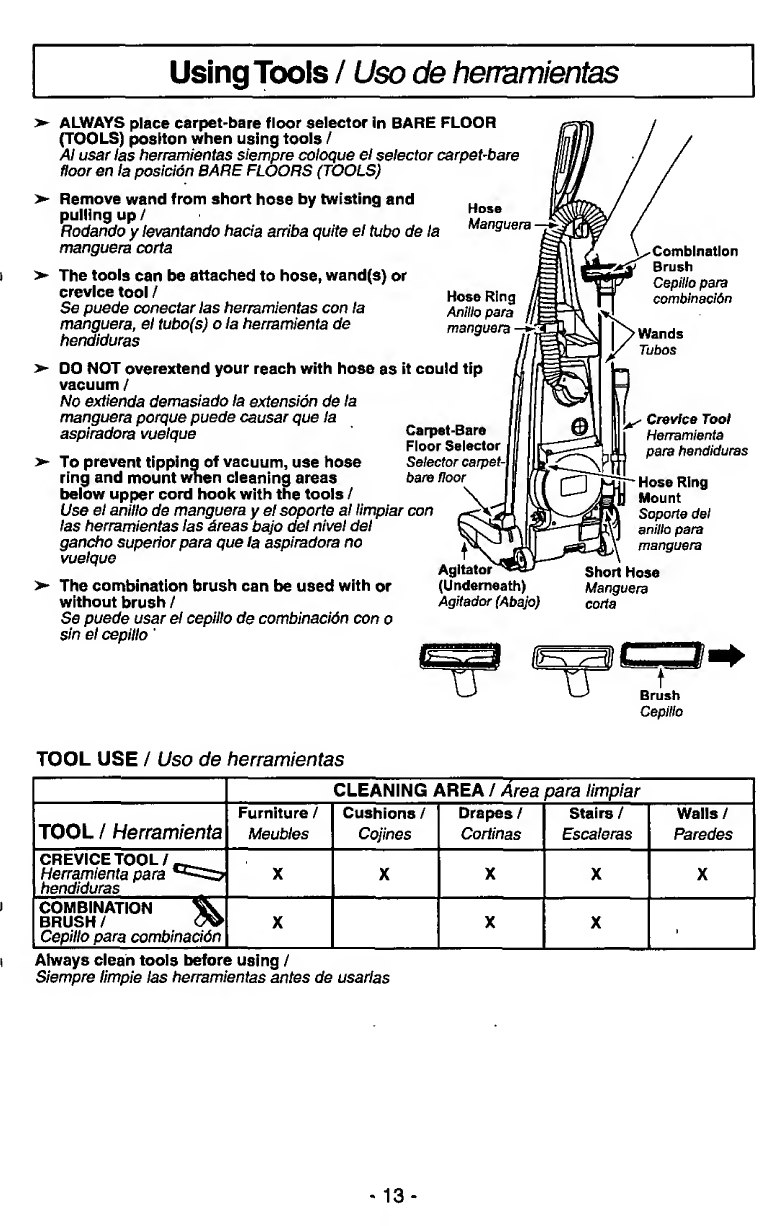

Using Tools / Uso de herramientas
ALWAYS place carpet-bare floor selector in BARE FLOOR
(TOOLS) positon when using tools /
Al usar las herramientas siempre coloque el selector carpet-bare
floor en la posicion BARE FLOORS (TOOLS)
Remove wand from short hose by twisting and
pulling up/
Rodando y levantando hacia arriba quite el tubo de la
manguera corta
The tools can be attached to hose, wand(s) or
crevice tool /
Se puede conectar las herramientas con la
manguera, el tubo(s) o la herramienta de
hendiduras
Hose
Manguera
Hose Ring
Anillo para
manguera
DO NOT overextend your reach with hose as it could tip
vacuum /
No extienda demasiado la extension de la
manguera porque puede causar que la
aspiradora vuelque
To prevent tipping of vacuum, use hose
ring and mount when cleaning areas
below upper cord hook with the tools /
Use el anillo de manguera y el soporte al limpiar con
las herramientas las Areas bajo del nivel del
gancho superior para que la aspiradora no
vuelque
The combination brush can be used with or
without brush /
Se puede usar el cepillo de combinacidn con o
sin el cepillo '
Carpet-Bare
Floor Selector
Selector carpet-
bare floor
t
Agitator
(Underneath)
Agitador (Abajo)
Combination
Brush
Cepillo para
combinacidn
Wands
Tubos
Crevice Tool
Herramienta
para hendiduras
Hose Ring
Mount
Soporte del
anillo para
manguera
Short Hose
Manguera
corta
(ll . I / 1
L-J Brush
Cepillo
TOOL USE / Uso de herramientas
CLEANING AREA / Area para limpiar
TOOL / Herramienta
Furniture /
Meubles
Cushions /
Cojines
Drapes /
Cortinas
Stairs /
Escaleras
Walls /
Paredes
BPISS
X
X
X
X X
COMBINATION Vw
BRUSH /
Cepillo para combinacidn
X X X
-
Always clean tools before using /
Siempre limpie las herramientas antes de usarlas
« 13 -

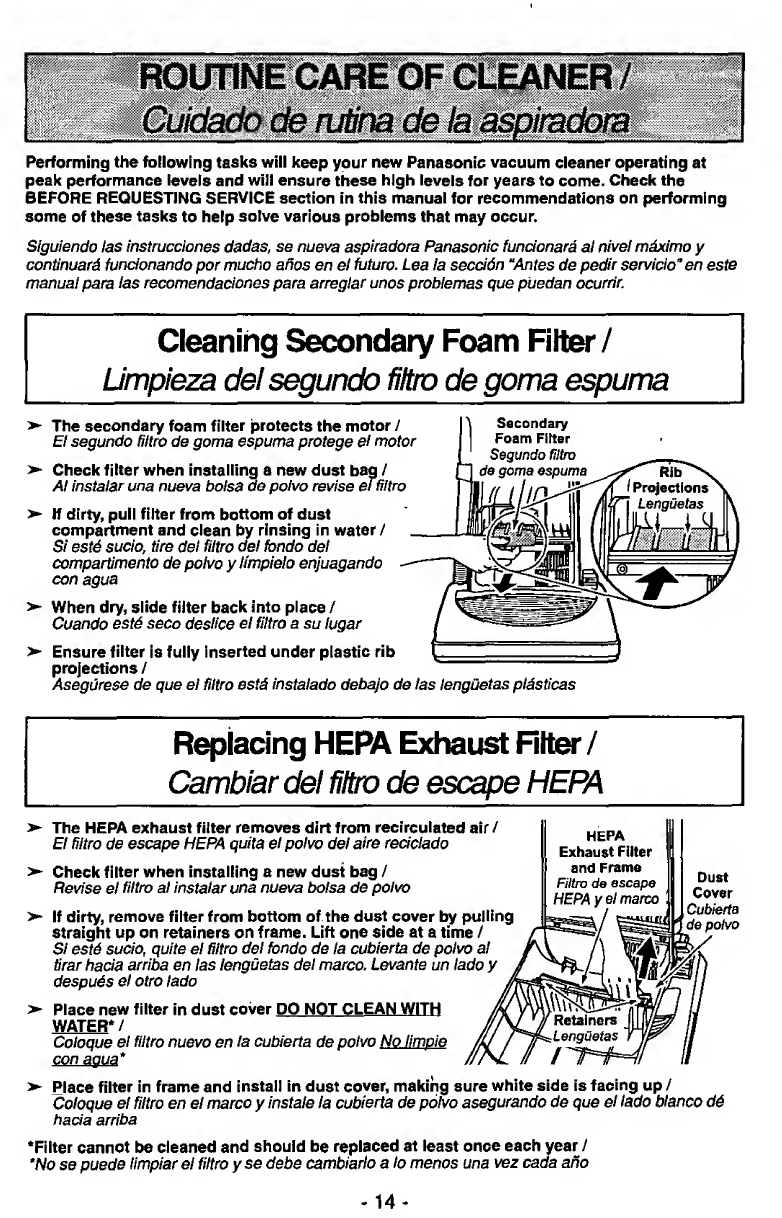

Performing the following tasks will keep your new Panasonic vacuum cleaner operating at
peak performance levels and will ensure these high levels for years to come. Check the
BEFORE REQUESTING SERVICE section in this manual for recommendations on performing
some of these tasks to help solve various problems that may occur.
Siguiendo las instrucciones dadas, se nueva aspiradora Panasonic funcionara al nivel mAximo y
continuarA funcionando por mucho anos en el futuro. Lea la seccidn “Antes de pedir servicio”en este
manual para las recomendaciones para arreglar unos problemas que puedan ocurrir.
Cleaning Secondary Foam Filter/
Limpieza del segundo filtro de goma espuma
>• The secondary foam filter protects the motor / ^ Secondary
El segundo filtro de goma espuma protege el motor Foam Filter
y y I' Segundo filtro
> ■ Check filter when installing a new dust bag / f] de goma espuma
Al instalar una nueva bolsa de polvo revise ef filtro r |[ „ , I ,ri
ri
> ■ If dirty, pull filter from bottom of dust I Ijff I
compartment and clean by rinsing in water / _Ullllr/ra?TlSaS\‘ ml
Si est£ sucio, tire del filtro del fondo del x ^c^ JZjjS.
compartimento de polvo y Itmpielo enjuagando -— ■ "" Jm Qj
con agua
>- When dry, slide filter back into place / /
Cuando este seco deslice el filtro a su lugar I
>• Ensure filter is fully inserted under plastic rib (
projections /
Asegurese de que el filtro estA instalado debajo de las lenguetas plAsticas
r Rib ^
I Projections
i Lenguetas
kU-UI
Replacing HEPA Exhaust Filter/
Cambiar del filtro de escape HEPA
»- The HEPA exhaust filter removes dirt from recirculated air /
El filtro de escape HEPA quita el polvo del aire reciclado
>~ Check filter when installing a new dust bag /
Revise el filtro al instalar una nueva bolsa de polvo
>- If dirty, remove filter from bottom of the dust cover by pulling
straight up on retainers on frame. Lift one side at a time /
Si estA sucio, quite el filtro del fondo de la cubierta de polvo al
firar hacia arriba en las lenguetas del marco. Levante un lado y i
despues el otro lado /h
>• Place new filter in dust cover DO NOT CLEAN WITH
WATER * / //\
Coloque el filtro nuevo en la cubierta de polvo No limpie jj/U /
con agua * //rsL
HEPA
Exhaust Filter
and Frame
Filtro de escape
HEPA y el marco
^ Retainers
& Lenguetas
/!Mh
Dust
Cover
Cubierta
i de polvo
>- Place filter in frame and install in dust cover, making sure white side is facing up /
Coloque el filtro en el marco y instate la cubierta de polvo asegurando de que el lado bianco d6
hacia arriba
‘Filter cannot be cleaned and should be replaced at least once each year /
*No se puede limpiar el filtro y se debe cambiarlo a to menos una vez cada ano
- 14 -

Changing Dust Bag /
Cambio de la bolsa para potvo
Always operate vacuum with genuine Panasonic Type U3 Standard or U6 Electrostatic dust
bags installed. Panasonic dust bags may be purchased through any authorized Panasonic
dealer or ordered from service company.
Siempre opere la aspiradora con las bolsas Panasonic Type U3 Standard U6 Electrostatic instaladas.
Se puede comprar las bolsas de polvo en cualquier vendedor autorizado Panasonic o mandar de
una compahia de servicio
> ■ Pull outward on dust
cover grip to remove
the dust cover /
Empuje hacia afuera en la
cubierta de polvo para
quitarla
Remove dust bag by
grasping cardboard
portion and pulling out /
Agarre la parte de carton
de la bolsa y empuje
hacia afuera para /
quitar la bolsa de \
polvo \
Spread out new dust
bag, taking care not
to tear bag /
Extienda la nueva
bolsa de polvo
teniendo cuidado de
no romper la bolsa
>- Reinsert tabs on end of
dust cover into grooves
on dust compartment to
allow cover to rotate
closed /
Reinstate las lenguetas k
en el extremo de la /
cubierta de polvo en
las ranuras en el £f\)
compartimento de ffJsJ
polvo para que la in
cubierta ruede /fkj /
hasta la /U Na
posicidn ffr\J //
cerrada /[/ /tt**.
>~ Fold new dust bag to clear
slots as shown /
Doble la nueva bolsa de potvo
para que no toque las ranuras
como se ve en el diagrams
Slots
Ranuras 4
Attach new dust
bag onto bag
holder by holding
cardboard portion
and pushing back/
Teniendo la parte
de cartdn y
empujando hacia
atrks instate la
nueva bolsa de
polvo en el soporte
para la bolsa
> ■ Rotate dust cover up into
closed position and press into
place
without
Ruede la
cubierta de
polvo hasta la
posicidn cerrada y
apridtela en su
lugar sin apretar la
bolsa de polvo
Lenguetas

Removing and Installing Lower Plate /
_ Cambiary inserter de la base inferior
»• Before servicing any parts, disconnect vacuum from
electric al outle t /
Desenchufe la aspiradora de la toma de oared antes
de haceries servido a fas piezas
>* Always place paper under nozzle anytime lower plate
removed to protect floor /
Siempre coloque un papel debajo de la boquilla para
proteger el suelo cada vez se quita la base inferior
> ■ Place handle in upright position and turn vacuum
over to expose lower plate /
Coloque el mango en la posicidn vertical y vuelque la
aspiradora para exponer la base inferior
» ■ Release lower plate by removing two (2) screws and
pressing inward on two (2) locking tabs /
Para liberar la base inferior, quite los dos (2) tomillos y apriete hada adentro en las dos (2)
lenguetas de derre
>- Remove lower plate and remove any residue that may exist in belt area /
Quite la base in ferior y quite los residuos que exista en el Area de la correa
>- Reinstall lower plate by hooking front end of lower plate into slots on front of nozzle
housing /
Para reinstatar la base inferior, enganche el extremo delantero de la base inferior en las ranuras
en el montaje delantero de la boquilla
>- Make sure all wires are routed properly and not pinched /
Asegurese de que las alambres esten dirigidas bien y no estbn apretadas
>- Press lower plate until locking tabs snap into place then replace two (2) screws /
Apriete la base inferior hasta que las lenguetas hagan die en su lugar y luego reemplace dos (2)
tomillos
Two Two Locking Tabs
Screws Dos lenguetas de dene
Replacing Headlight Bulb / Cambio de la bombilla
»- Remove lower plate /
Quite la base inferior
>• Grasp the bulb socket assembly and pull upward while moving
it back and forth /
Agarre el casquillo portalAmparas y levante al moverio hada trasera
y delantera
» ■ Remove old bulb from the socket by pushing in while turning
counterclockwise /
Quite la bombilla vieja del casquillo portalAmparas al empujar hada
adentro y rodar en el sentido contrario de las agujas de reloj al mismo tiempo
>- Replace bulb by pushing in while turning clockwise /
Reemplace la bombilla empujando hada adentro y rodando en el sentido de las agujas de reloj al
mismo tiempo
»* Only use a bulb rated 130 V AC-15 Watts or less /
Use solamente una bombilla de 130 V AC-15 vatios o de menos voltios
> Replace bulb socket assembly into nozzle housing by pushing it back down into slot /
Reemplace el casquillo portaldmparas en el montaje de boquilla empujrindolo hada abajo en la
ranura
>• Reinstall lower plate /
Reemplace la base inferior
Bulb Socket Assembly
Casquillo portalAmparas
- 16 -

Replacing Belt / Cambio de la cornea
» ■ Replace belt whenever a burning rubber smell caused by excessive slippage occurs /
Cambie la corea cuando ocurra un oior de goma que quema causado por un patinaje excesivo
» ■ Place carpet-bare floor selector In CARPET position /
Mueva el selector carpet-bare floor sin alfombra a la
posicidn CARPET
»- Remove lower plate /
Quite la base inferior
»- Remove agitator by carefully lifting out /
Al levantar con cuidado quite el agitador
> ■ Remove worn or broken belt /
Quite la correa gastada o rota
>• If end caps fall off, do not lose the two (2) washers /
Si se caen los tapas del extremo, no pierda las dos (2)
arandelas
»- Loop new belt (Panasonic Type UB8 only) around
motor shaft and brush pulley; see illustration for
correct belt routing /
Envuelva la correa nueva (.Panasonic Type UB8 solamente)
en el eje del motor y la polea de cepillo, vdase el diagrama
para envolver la correa
>- Clean agitator and replace the two (2) washers and end
caps/
Limpie el agitador y cambie las dos (2) arandelas y las
tapas del extremo
>- Reinstall agitator back into nozzle housing grooves /
Reinstate el agitador en las ranuras del compartimento de
la boquilla
>- After reinstalling the aaitator, turn it by hand to make
sure that belt is not twisted or pinched and that ail
rotating parts turn freely /
Despues de instalar el agitador, ruede a mano para que
asegure que la correa no estb torcida ni apretada y que
rueden libremente todas las piezas rodantes
Carpet-Bare Floor
Selector Shaft
Eje del selector
carpot-bam floor
>• Reinstall lower plate /
Reemplace la base interior
- 17 -

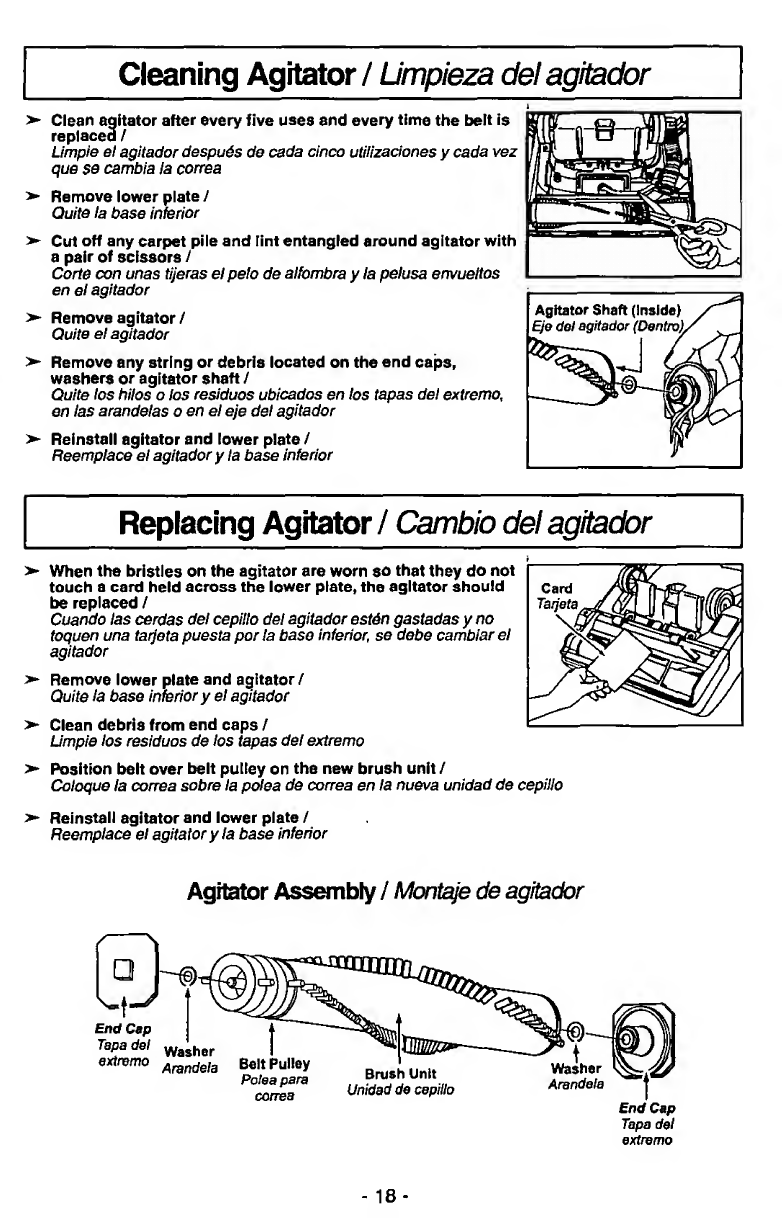

Cleaning Agitator / Limpieza del agitador
> ■
> ■
> ■
> ■
> ■
Clean agitator after every five uses and every time the belt is
replaced /
Limpie el agitador despuds de cada cinco utilizaciones y cada vez
que $e cambia la correa
Remove lower plate /
Quite la base inferior
Cut off any carpet pile and lint entangled around agitator with
a pair of scissors /
Code con unas tijeras el pelo de alfombra y la pelusa envueltos
en el agitador
Remove agitator /
Quite el agitador
Remove any string or debris located on the end caps,
washers or agitator shaft /
Quite los hilos o los residuos ubicados en los tapas del extremo,
en las arandelas o en el eje del agitador
Reinstall agitator and lower plate /
Reemplace el agitador y la base inferior
Replacing Agitator / Cambb del agitador
>• When the bristles on the agitator are worn so that they do not
touch a card held across the lower plate, the agitator should
be replaced /
Cuando las cerdas del cepillo del agitador estdn gastadas y no
toquen una tarjeta puesta por la base inferior, se debe cambiar el
agitador
>- Remove lower plate and agitator /
Quite la base interior y el agitador
>• Clean debris from end caps /
Limpie los residuos de los tapas del extremo
>• Position belt over belt pulley on the new brush unit /
Coloque la correa sobre la polea de correa en la nueva unidad de cepillo
>• Reinstall agitator and lower plate /
Reemplace el agitator y la base inferior
Agitator Assembly / Montaje de agitador
extremo
- 18 -

Cleaning Exterior and Tools /
Umpieza del exterior y de los herramienias
»• Unplug cord from wall outlet /
Desenchufe de la toma en la pared
>- Clean exterior using a clean, soft cloth that has been dipped in a solution of mild liquid
detergent and water and wrung dry /
Limpie la parte exterior con un trapo suave y iimpio que se ha metido en una solucidn de
detergents Kquido y agua y se ha escurrido hasta que estd seco
>• DO NOT drip water on cleaner, wipe dry after cleaning /
No deje caer el agua en la aspiradora, seque con un trapo despuds de limpiarla
> ■ DO NOT clean tools in dishwasher or clothes washer /
No limpie las herramientas en el lavaplatos ni en la lavadora de ropa
»- Wash tools In warm soapy water, rinse and air dry /
Lave las herramientas en la tibia agua con jabdn, enjuague y seque al aire
>- DO NOT use tools if they are wet /
No use las herramientas si estdn mojados

WARNING
Electrical Shock or Personal Injury Hazard.
Disconnect the electrical supply before servicing or cleaning the unit Failure to do so
could result in electrical shock or personal Injury from cleaner suddenly starting.
Review this chart to find do-it-yourself solutions for minor performance
problems. Any service needed, other than those described in these
Operating Instructions, should be performed by an authorized service
representative.
PROBLEM
POSSIBLE CAUSE
POSSIBLE SOLUTION
Cleaner will
not run.
1. Unplugged at wall outtet.
2. ON-OFF switch not turned on.
3. Tripped circuit breaker/blown
fuse at household service panel.
1. Plug in firmly. Push ON-OFF
switch to ON.
2. Push ON-OFF switch to ON.
3. Reset circuit breaker or replace
fuse.
Poor job of dirt
pickup.
1. Full or clogged dust bag.
2. Broken belt.
3. Carpet-bare floor setting incorrect.
4. Clogged hose or nozzle.
5. Hose not inserted fully.
6. Worn agitator.
7. Hole in hose.
8. Dust cover improperly installed.
9. Belt not installed on motor shaft.
1. Change bag.
2. Replace belt.
3. Set in the correct position.
4. Clean hose or nozzle area.
5. Insert hose.
6. Replace agitator.
7. Replace hose.
8. Properly install dust cover.
9. Install belt on motor shaft.
Bare floor option
will not work.
1. Belt improperly installed with bare
floor selector in wrong position.
1. Properly install belt.
Dust escapes
the paper bag.
t. Bag improperly installed.
2. Bag torn.
1. Properly install bag.
2. Replace bag.
Light will
not work.
1. Burned out light buib.
1. Replace light bulb,
- 2 0 -
