Panorama Moveis BMU 43 User manual

1
COD BR: BMU 43
MANUAL DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE

2

V : 07/21
Leia atentamente este manual e siga os passos indicados para que o produto não perca
a garantia e também para uma perfeita montagem.
Read this manual and follow the steps in order to keep the guarantee and also for the
perfect fit.
Lea este manual y siga los pasos para que el producto no pierda la garantía y también
para el ajuste perfecto.
8
Acessórios incluídos na caixa
Hardware included in box
Accesorios incluidos en la caja
7
6
3
Sumário
Resumen
Summary

Solicitamos observar atentamente as orientações de montagem como: fixação do produto na parede,
colocação de cola em locais específicos necessários, o peso suportado pelo produto, etc...
We request you to carefully observe the assembly instructions as: fixing the product on the wall, adding
glue in needed and specifics places, product weight limit, etc.
Pedimos que lea atentamente las instrucciones, principalmente las informaciones de fijación del
producto en la pared, colocación de pegamento en local específico y necesario, el peso soportado por
el producto etc...
No se suba ni se apoye en el mueble.
Do not climb or lean on the furniture.
Não escale ou se apoie no móvel.

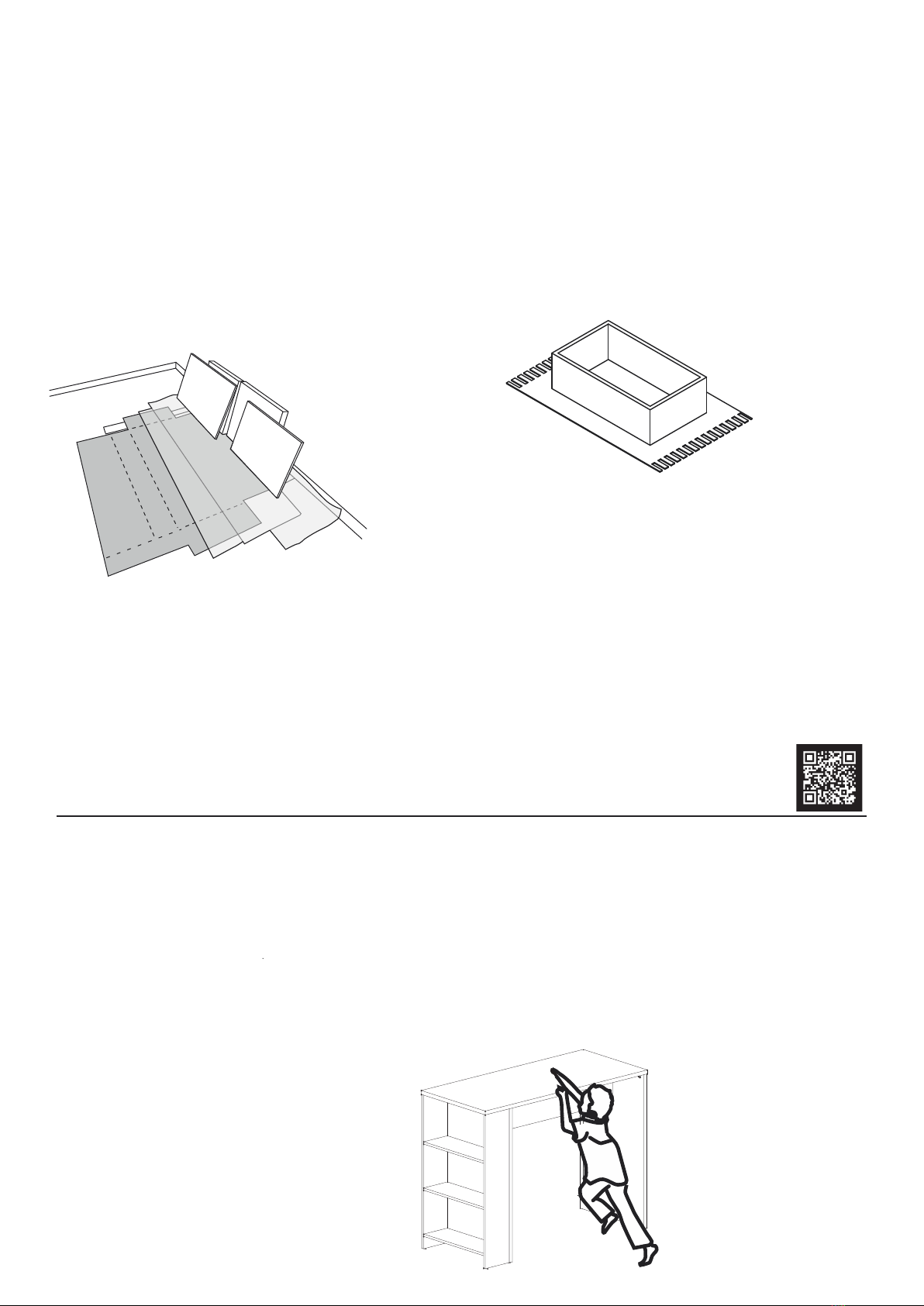

Utilize o papelão da própria embalagem
para separar e apoiar as peças retiradas
das caixas.
Use the cardboard of the packaging to
separate and support the parts removed
from the boxes.
Utilice el cartón de la embalaje para
separary apoyan las piezaz desmontadas
de las cajas.
4
Forre a área de montagem com um
cobertor ou tapete. Assim, você evita
avarias nas peças durante o processo de
montagem.
Cubrir la zona de ensamble con una manta o
alfombra. De este modo, se evitan daños
en las piezas durante el proceso de montaje.
Cover the assembly area with a blanket or carpet
to avoid damaging the parts during the
assembly process.
Antes de começar
Antes de comenzar
Before starting
Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e
com bom espaço para iniciar o trabalho.
Antes de comenzar el montaje preparar el ambiente, dejándolo completamente limpio y
con bueno espacio para comenzar el trabajo.
Prepare the room before starting the assembly, leaving it completely clean and the area in
good condition to start the work.
Evite acidentes
Prevenir accidentes
Avoid accidents
X

Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos.
Slightly dampened cloth and after a dry cloth, do not use chemicals or abrasives.
Solamente utilizar un paño húmedo y después un paño seco, no utilice productos químicos o abrasivos.
Limpieza
UTILIZE ALCOOL APENAS PARA REMOVER O NUMERO DAS PEÇAS
USE ALCOHOL ONLY TO REMOVE PART NUMBERS
UTILICE ALCOHOL SOLAMENTE PARA ELIMINAR EL NUMERO DE LAS PIEZAS
5
Para facilitar a montagem, utilize uma parafusadeira elétrica.
To improve assembly, use an eletronic screwdriver.
Para facilitar el armado, utilice un destornillador eléctrico.
Limpeza
Cleaning
Dimensões e ferramentas
Dimensions and tools
Dimensiones y herramientas
Dimensões:
Dimensiones:
L: 1350 A: 1030 P: 600 mm
Dimensions:
W: 53.14 H: 40.55 D: 23.62 inches
L: 1350 A: 1030 P: 600 mm

COD BR: BMU 43
6
PEÇA DESCRIÇÃO QUANT. PIEZA DESCRIPCIóN CANTIDAD
PART DESCRIPTION QTY
TAMPO
LATERAL DIREITA
LATERAL ESQUERDA
1
1
1
002
003
001 TOP
RIGHT SIDE
LEFT SIDE
1
1
1TAPA
LATERAL DERECHA
LATERAL IZQUIERDA
1
1
1
002
003
001
002
003
001
PRATELEIRA
004 SHELF 2REPISA 2 004 004
TRAVESSA
005 TRAVERSE 1TRAVESAÑO 1 005 005
1
2
LATERAL ESQUERDA MENOR
006 LOWER LEFT SIDE 1LATERAL IZQUIERDA MENOR 1 006 006
LATERAL DIREITA MENOR
007 LOWER RIGHT SIDE 1LATERAL DERECHA MENOR 1 007 007
1
1
PRATELEIRA INFERIOR
008 LOWER SHELF 1REPISA INFERIOR 1 008 008
1
06
05
04
08
07
03 02
01
04

TAPA FUROS x 16
STICKER x 16
TAPAS PLÁSTICAS x 16
7
ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01
EF 000033
x 34
EF 000094 X 18 EF 000216 X 18
Garantia (exclusivo para o Brasil/exclusivo de Brasil/exclusive to Brazil):
A garantia dos produtos fabricados pela BRV Móveis, abrange eventuais defeitos-vícios de fabricação, no prazo
estabelecido pelo código de Defesa do Consumidor, em seu artigo 26.II. o qual prevê a garantia de 90 (noventa) dias.
8x30
10x10 C/C
EF 000168 X 06 GIZ x 01
CHALK x 01
TIZA x 01
PÉS REDONDOS x 06
ROUND FEET x 06
PIES REDONDOS x 06

PASSO 1 / STEP 1 / PASO 1
8
A= 33KG - 72.75LB
Fixe a ferragem EF 000094 nas peças 01, 02, 03, 06 e 07.
Fix hardware EF 000094 into pieces 01, 02, 03, 06 and 07.
Fije el herraje EF 000094 en las piezas 01, 02, 03, 06 y 07.
EF 000094
B= 3KG - 6.61LB
A
B
B
B
01
06
07
03
02

PASSO 3 / STEP 3 / PASO 3
PASSO 2 / STEP 2 / PASO 2
PASSO 4 / STEP 4/ PASO 4
9
Insira a ferragem EF 000033 nas peças 02, 03, 06 e 07. Fixe os
Insert hardware EF 000033 into pieces 02, 03, 06 and 07. Fix
Añade el herraje EF 000033 en las piezas 02, 03, 06 y 07. Fije
pés redondos utilizando a ferragem EF 000168.
the round feet using hardware EF 000168.
los pies redondos utilizando el herraje EF 000168.
EF 000168
pies redondos
round feet
pés redondos
EF 000033
06
07
03
02
EF 000033
Insira a ferragem EF 000033 nas peças 04, 05 e 08.
Insert hardware EF 000033 into pieces 04, 05 and 08.
Añade el herraje EF 000033 en las piezas 04, 05 y 08.
04
08
04
05
Conecte as peças 04 e 08 nas peças 06 e 07, insira a
Connect pieces 04 and 08 into pieces 06 and 07, insert
Junte las piezas 04 y 08 en las piezas 06 y 07, añade
ferragem EF 000216 e gire para apertar.
hardware EF 000216 and turn to tighten.
el herraje EF 000216 y gire para apretar.
04
08
04
06
07

PASSO 6 / STEP 6 / PASO 6
PASSO 5/ STEP 5 / PASO 5
10
PASSO 7 / STEP 7 / PASO 7
Conecte a peça 03 á parte montada no passo anterior, insira
Connect piece 03 to the part assembled into the previous step,
Junte la pieza 03 a la parte armada en el paso anterior, añade
a ferragem EF 000216 e gire para apertar.
insert hardware EF 000216 and turn to tighten.
el herraje EF 000216 y gire para apretar.
Conecte a peça 01 á parte montada no passo anterior, insira
Connect piece 01 to the part assembled into the previous step,
Junte la pieza 01 a la parte armada en el paso anterior, añade
a ferragem EF 000216 e gire para apertar.
insert hardware EF 000216 and turn to tighten.
el herraje EF 000216 y gire para apretar.
03
Conecte a peça 05 nas peças 02 e 03, insira a
Connect piece 05 into pieces 02 and 03, insert
Junte la pieza 05 en las piezas 02 y 03, añade
ferragem EF 000216 e gire para apertar.
hardware EF 000216 and turn to tighten.
el herraje EF 000216 y gire para apretar.
05 03
02
01

PASSO 8 / STEP 8 / PASO 8
PASSO 9 / STEP 9 / PASO 9
11
Utilize o giz para dar o acabamento final ao produto.
Use the chalk to give the final finish on the product.
Utilice la tiza para dar el acabado final al producto.
Utilize o tapa furos para cobrir os parafusos aparentes.
Use the sticker to cover the apparent screws.
Utilice los tapa huecos para cubrir los tornillos aparentes.
