Parkside PDS 290 A1 User manual

DREIECKSCHLEIFER PDS 290 A1
DREIECKSCHLEIFER
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
DELTA SANDER
Operation and Safety Notes
Translation of original operation manual
IAN 102965

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5
GB Operation and Safety Notes Page 13
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the
device.

AB
C D
6
0
°
6
0
°
6
0
°
6
0
°
6
0
°
6
0
°
2 31
456
87

5DE/AT/CH
Einleitung
Bestimmungsgemäßer Gebrauch......................................................................................................Seite 6
Ausstattung..........................................................................................................................................Seite 6
Lieferumfang .......................................................................................................................................Seite 6
Technische Daten................................................................................................................................Seite 6
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
1. Arbeitsplatz-Sicherheit...................................................................................................................Seite 7
2. Elektrische Sicherheit .....................................................................................................................Seite 7
3. Sicherheit von Personen.................................................................................................................Seite 7
4. Verwendung und Behandlung des Elektrowerkzeugs ................................................................Seite 8
5. Service ............................................................................................................................................Seite 8
Gerätespezifische Sicherheitshinweise für Dreieckschleifer ...........................................................Seite 9
Alles verstanden?................................................................................................................................Seite 9
Inbetriebnahme ........................................................................................................................Seite 9
Staubabsaugung ................................................................................................................................Seite 10
Adapter zur Fremdabsaugung (mit Reduzierstück) .........................................................................Seite 10
Schleifblatt anbringen/abziehen.....................................................................................................Seite 10
Schleifplatte in 60°- Schritten drehen...............................................................................................Seite 10
Arbeitshinweise...................................................................................................................................S e i t e 11
Wartung und Reinigung.....................................................................................................S e i te 11
Service...............................................................................................................................................S e i t e 11
Garantie...........................................................................................................................................S e i t e 11
Entsorgung.....................................................................................................................................Seite 12
Original-EG-Konformitätserklärung/Hersteller.........................................Seite 12
Inhaltsverzeichnis

6 DE/AT/CH
Dreieckschleifer PDS 290 A1
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise für
Sicherheit, Gebrauch und Entsorgung. Machen Sie
sich vor der Benutzung
des Produkts mit allen Bedien-
und Sicherheitshinw
eisen vertraut. Benutzen Sie das
Produkt nur wie beschrieben und für die angegebe-
nen Einsatzbereiche. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist – je nach Schleifpapier – zum trockenen
Schleifen von Holz, Kunststoff, Metall, Spachtelmasse
sowie lackierten Oberflächen bestimmt. Das Gerät
ist besonders geeignet für Ecken, Profile oder schwer
zugängliche Stellen. Jede andere Verwendung oder
Veränderung des Gerätes gilt als nicht bestimmungs-
gemäß und birgt erhebliche Unfallgefahren. Für aus
bestimmungswidriger Verwendung entstandene
Schäden übernehmen wir keine Haftung. Nicht für
den gewerblichen Gebrauch bestimmt.

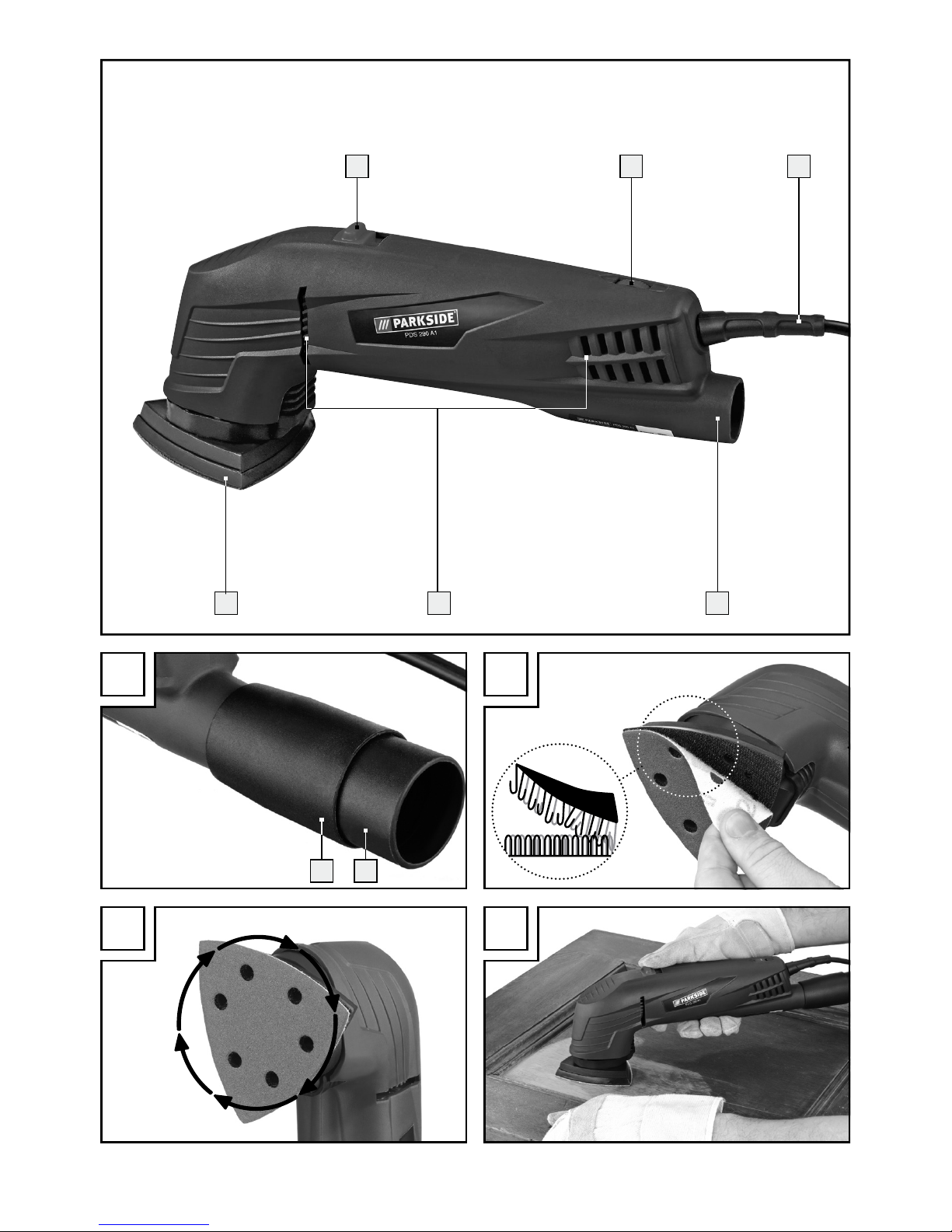

Ausstattung
1EIN-/AUS-Schalter
2Stellrad Schwingzahlvorwahl
3Netzleitung
4Absaugstutzen
5Lüftungsöffnungen
6Schleifplatte (360° drehbar)
7Adapter zur Fremdabsaugung
8Reduzierstück
Lieferumfang
1 Dreieckschleifer PDS 290 A1
3 Schleifblätter
1 Adapter zur Fremdabsaugung
1 Reduzierstück
1 Bedienungsanleitung
Technische Daten
Nennaufnahme: 290W
Nennspannung: 230V∼ 50Hz
Nenndrehzahl: n06000–11000min-1
Nennschwingzahl: n012000–22000min-1
Schleifplatte: 360° drehbar
Schutzklasse: II/
Geräusch- und Vibrationsinformationen:
Messwert für Geräusch ermittelt entsprechend
EN 60745. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel: 78 dB(A)
Schallleistungspegel: 89dB(A)
Unsicherheit K: 3dB
Gehörschutz tragen!
Bewertete Beschleunigung, typischerweise:
Hand-/Armvibration ah= 6,7m/s2
Unsicherheit K = 1,5m/s2
Der in diesen Anweisungen
angegebene Schwingungspegel ist entsprechend
einem in EN 60745 genormten Messverfahren ge-
messen worden und kann für den Gerätevergleich
verwendet werden. Der angegebene Schwingungs-
emissionswert kann auch zu einer einleitenden Ein-
schätzung der Aussetzung verwendet werden.
Der Schwingungspegel wird sich entsprechend dem
Einsatz des Elektrowerkzeugs verändern und kann
in manchen Fällen über dem in diesen Anweisungen
angegebenen Wert liegen. Die Schwingungsbelastung
könnte unterschätzt werden, wenn das Elektrowerk-
zeug regelmäßig in solcher Weise verwendet wird.
Hinweis: Für eine genaue Abschätzung der
Schwingungsbelastung während eines bestimmten
Arbeitszeitraumes sollten auch die Zeiten berücksich-
tigt werden, in denen das Gerät abgeschaltet ist oder
zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies
kann die Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich reduzieren.
Einleitung
Allgemeine Sicherheitshinweise für Elektrowerkzeuge

7DE/AT/CH
Allgemeine Sicherheitshinweise
für Elektrowerkzeuge
Lesen Sie alle Si-
cherheitshinweise und Anweisun-
gen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/ oder schwere Ver-
letzungen verursachen.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf!
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerk
zeuge (mit Netzkabel) und auf akkube-
triebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatz-Sicherheit
a) Halten Sie Ihren Arbeitsbereich sauber
und gut beleuchtet. Unordnung und unbeleuch-
tete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug
nicht in explosionsgefährdeter Umge-
bung, in der sich brennbare Flüssigkeiten,
Gase oder Stäube befinden. Elektrowerk-
zeuge erzeugen Funken, die den Staub oder
die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen
während der Benutzung des Elektro-
werkzeugs fern. Bei Ablenkung können
Sie die Kontrolle über das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerk-
zeuges muss in die Steckdose passen.
Der Stecker darf in keiner Weise verän-
dert werden. Verwenden Sie keine
Adapterstecker gemeinsam mit
schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit ge-
erdeten Oberflächen, wie von Rohren,
Heizungen, Herden und Kühlschränken.
Es besteht ein erhöhtes Risiko durch elektrischen
Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Re-
gen oder Nässe fern. Das Eindringen von
Wasser in ein Elektrogerät erhöht das Risiko
eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht,
um das Elektrowerkzeug zu tragen,
aufzuhängen oder um den Stecker aus
der Steckdose zu ziehen. Halten Sie
das Kabel fern von Hitze, Öl, scharfen
Kanten oder sich bewegenden Gerä-
teteilen. Beschädigte oder verwickelte Kabel
erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug
im Freien arbeiten, verwenden Sie nur
Verlängerungskabel, die auch für den
Außenbereich zugelassen sind. Die
Anwendung eines für den Außenbereich
geeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerk-
zeuges in feuchter Umgebung nicht
vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz
eines Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie
darauf, was Sie tun und gehen Sie mit
Vernunft an die Arbeit mit einem Elek-
trowerkzeug. Benutzen Sie kein Elek-
trowerkzeug, wenn Sie müde sind oder
unter dem Einfluss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der
Unachtsamkeit beim Gebrauch des Elektrowerk-
zeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung
und immer eine Schutzbrille. Das Tragen
persönlicher Schutzausrüstung wie Staubmask e,
rutschfeste Sicherheitsschuhe, Schutzhelm oder
Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von
Verletzungen.
Einleitung
Allgemeine Sicherheitshinweise für Elektrowerkzeuge

8 DE/AT/CH
Allgemeine Sicherheitshinweise für Elektrowerkzeuge/Inbetriebnahme
c) Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme. Vergewissern Sie sich,
dass das Elektrowerkzeug ausgeschal-
tet ist, bevor Sie es an die Stromver-
sorgung anschließen, es aufnehmen
oder tragen. Wenn Sie beim Tragen des
Elektrowerkzeuges den Finger am Schalter ha ben
oder das Gerät bereits eingeschaltet an die
Stromversorgung anschließen, kann dies zu
Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das
Elektrowerkzeug einschalten. Ein Werk-
zeug oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körper-
haltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das
Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen
Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Hand-
schuhe fern von sich bewegenden
Teilen. Lockere Kleidung, Schmuck oder lange
Haare können von sich bewegenden Teilen
erfasst werden.
g) Wenn Staubabsaug- und -auffangein-
richtungen montiert werden können,
vergewissern Sie sich, dass diese
angeschlossen sind und richtig ver-
wendet werden. Die Verwendung einer
Staubabsaugung kann Gefährdungen durch
Staub verringern.
4. Verwendung und Behandlung
des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Ver-
wenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug. Mit dem
passenden Elektrowerkzeug arbeiten Sie besser
und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug,
dessen Schalter defekt ist. Ein Elektrowerk-
zeug, das sich nicht mehr ein- oder ausschalten
lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steck-
dose, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln
oder das Gerät weglegen. Diese Vorsichts-
maßnahme verhindert den unbeabsichtigten
Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerk-
zeuge außerhalb der Reichweite von
Kindern auf. Lassen Sie Personen das
Gerät nicht benutzen, die mit diesem
nicht vertraut sind oder diese Anwei-
sungen nicht gelesen haben. Elektrowerk-
zeuge sind gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit
Sorgfalt. Kontrollieren Sie, ob beweg-
liche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen
oder so beschädigt sind, dass die Funk-
tion des Elektrowerkzeuges beeinträch-
tigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren.
Viele Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf
und sauber. Sorgfältig gepflegte Schneid-
werkzeuge mit scharfen Schneidkanten verklem-
men sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug,
Zubehör, Einsatzwerkzeuge usw.
entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeits-
bedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeu-
gen für andere als die vorgesehenen Anwen-
dungen kann zu gefährlichen Situationen führen.
5. Service
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur
mit Original-Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicherheit
des Elektrowerkzeugs erhalten bleibt.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge

9DE/AT/CH
Gerätespezifische Sicherheits-
hinweise für Dreieckschleifer
Sichern Sie das Werkstück. Benutzen Sie
Spannvorrichtungen/Schraubstock, um das
Werkstück festzuhalten. Es ist damit sicherer
gehalten, als mit Ihrer Hand.
Stützen Sie auf keinen Fall die Hände neben
oder vor dem Gerät und der zu bearbeitenden
Fläche ab, da bei einem Abrutschen Verletzungs-
gefahr besteht.
Ziehen Sie bei Gefahr sofort den Netzstecker
aus der Steckdose.
Führen Sie das Netzkabel immer nach hinten
vom Gerät weg.
BRANDGEFAHR DURCH FUNKENFLUG!
Wenn Sie Metalle schleifen, entsteht Funkenflug.
Achten Sie deshalb unbedingt darauf, dass
keine Personen gefährdet werden und sich keine
brennbaren Materialien in der Nähe des Arbeits-
bereiches befinden.
GIFTIGE DÄMPFE!
Die durch die Bearbeitung entstehenden schäd-
lichen/giftigen Stäube stellen eine Gesund-
heitsgefährdung für die Bedienperson oder in
der Nähe befindliche Personen dar.
Tragen Sie Schutzbrille und Staubschutzmaske!
Schließen Sie bei längerem Bearbeiten von
Holz und insbesondere wenn Materialien bear-
beitet werden, bei denen gesundheitsgefähr-
dende Stäube entstehen, das Gerät an eine
geeignete externe Staubabsaugvorrichtung an.
Sorgen Sie bei der Bearbeitung von Kunststoffen,
Farben, Lacken, etc. für ausreichende Belüftung.
Tränken Sie Materialien oder zu bearbeitende
Flächen nicht mit lösungsmittelhaltigen Flüssig-
keiten.
Bearbeiten Sie keine angefeuchteten Materialien
oder feuchte Flächen.
Vermeiden Sie das Schleifen von bleihaltigen
Farben oder anderen gesundheitsschädlichen
Materialien.
Asbesthaltiges Material darf nicht bearbeitet
werden. Asbest gilt als krebserregend.
Vermeiden Sie den Kontakt mit dem laufenden
Schleifblatt.
Verwenden Sie das Gerät nur mit angebrach-
tem Schleifblatt.
Verwenden Sie das Gerät niemals zweckent-
fremdet und nur mit Originalteilen/-zubehör.
Der Gebrauch anderer als in der Bedienungs-
anleitung empfohlener Teile oder anderen
Zubehörs kann eine Verletzungsgefahr für Sie
bedeuten.
Lassen Sie das ausgeschaltete Gerät zum
Stillstand kommen, bevor Sie es ablegen.
Das Gerät muss stets sauber, trocken und frei
von Öl oder Schmierfetten sein.
Alles verstanden?
Wenn Sie sich mit den Hinweisen, Funktionen und
Handhabungen Ihres Gerätes vertraut gemacht
haben, können Sie mit der Arbeit beginnen. Unter
Berücksichtigung aller Angaben und Hinweise
des Herstellers arbeiten Sie am sichersten.
Inbetriebnahme
VORSICHT! Stellen Sie sicher, dass das Gerät
vor dem Anschließen an die Stromversorgung aus-
geschaltet ist.
Hinweis: Schalten Sie den Dreieckschleifer immer
vor Materialkontakt ein und führen Sie das Gerät
erst dann auf das Werkstück.
Gerät einschalten:
Schieben Sie den EIN-/AUS-Schalter 1nach
vorne, Position „I“.
Gerät ausschalten:
Schieben Sie den EIN-/AUS-Schalter 1nach
hinten, Position „0“.
Schwingzahl vorwählen:
Die gewünschte Schwingzahl können Sie mit dem
Stellrad Schwingzahlvorwahl 2je nach Bedarf
vorwählen. Die Einstellung können Sie auch während
des Arbeitsvorganges verändern. Die für Ihre Arbei-
ten optimale Schwingzahl ermitteln Sie durch einen
praktischen Test.
Einstellung 1 = niedrigste Schwingzahl/
Einstellung max. = höchste Schwingzahl
Allgemeine Sicherheitshinweise für Elektrowerkzeuge/Inbetriebnahme
Allgemeine Sicherheitshinweise für Elektrowerkzeuge

10 DE/AT/CH
Staubabsaugung
BRANDGEFAHR! Beim Ar-
beiten mit Elektrogeräten, die über eine Staubfangbox
verfügen oder durch eine Staubabsaugvorrichtung mit
dem
Staubsauger verbunden werden können, besteht
Brand
gefahr! Unter ungünstigen Bedingungen kann
sich Holzstaub im Staubsack (oder im Staubbeutel
des Staubsaugers) selbst entzünden. Dies kann z.B.
bei Funkenflug, beim Schleifen von Metall oder
Metallresten in Holz geschehen. Insbesondere ist
dies möglich, wenn der Holzstaub mit Lackresten
oder anderen chemischen Stoffen vermischt ist und
das Schleifgut nach langem Arbeiten heiß ist. Ver-
meiden Sie deshalb unbedingt eine Überhitzung
des Schleifguts und des Gerätes. Entleeren Sie vor
Arbeitspausen stets die Staubfangbox bzw. den
Staubbeutel des Staubsaugers.
Tragen Sie eine Staubschutzmaske!
Bevor Sie Arbeiten am Gerät
durchführen, ziehen Sie immer den Netzstecker aus
der Steckdose.
Adapter zur Fremdabsaugung
(mit Reduzierstück)
Anschließen:
Schieben Sie den Adapter zur Fremdabsaugung
7in den Absaugstutzen 4. Beachten Sie dazu
die Führungshilfen am Gerät und am Adapter.
Zur Verriegelung drehen Sie den Absaugstutzen
im Uhrzeigersinn.
Verwenden Sie falls nötig das Reduzierstück 8,
indem Sie es in den Adapter 7schieben.
Schieben Sie den Schlauch einer zulässigen
Staubsaugvorrichtung (z.B. eines Werkstatt-
staubsaugers) auf den Adapter zur Fremdab-
saugung 7bzw. das Reduzierstück 8.
Entnehmen:
Ziehen Sie den Schlauch der Staubsaugvor rich-
tung vom Adapter zur Fremdabsaugung
7
ab.
Drehen Sie zum Entriegeln den Absaugstutzen
4
gegen den Uhrzeigersinn.
Ziehen Sie den Adapter zur Fremdabsaugung 7
ggf. mit dem Reduzierstück 8ab.
Schleifblatt anbringen/abziehen
Bevor Sie Arbeiten am Gerät
durchführen, ziehen Sie immer den Netzstecker aus
der Steckdose.
Anbringen:
Sie können das Schleifblatt mittels Klettver-
schluss an der Schleifplatte 6anbringen.
Abziehen:
Ziehen Sie das Schleifblatt einfach von der
Schleifplatte 6ab (siehe Abb. B).
Werkstoffe:
Holz (Schleifblätter im Lieferumfang enthalten),
Farbe*, Gestein*
*abhängig vom Schleifblatt
Schleifplatte in 60°-
Schritten drehen
Bevor Sie Arbeiten am Gerät
durchführen, ziehen Sie immer den Netzstecker aus
der Steckdose.
Drehen Sie die Schleifplatte 6des Dreieck-
schleifers in 60°-Schritten, bis sie in der ge-
wünschten Position einrastet (siehe Abb. C).
Abtrag und Oberfläche:
Die Form des Dreieckschleifers ermöglicht Ihnen das
Schleifen auch an schwer zugänglichen Stellen,
Ecken und Kanten (siehe Abb. D).
Die Abtragsleistung und die Oberflächengüte wer-
den von der Kornstärke des Schleifblattes und der
eingestellten Schwingzahl bestimmt.
Beachten Sie bitte, dass Sie zur Bearbeitung
der verschiedenen Materialien entsprechende
Schleifblätter mit unterschiedlicher Körnung ein-
setzen. Passen Sie die Schwingzahl ebenfalls
dem Material an.
Inbetriebnahme
Inbetriebnahme/Wartung und Reinigung/ Service/Garantie

11DE/AT/CH
Arbeitshinweise
Führen Sie das Gerät eingeschaltet an das
Werkstück.
Arbeiten Sie mit geringem Anpressdruck.
Arbeiten Sie mit gleichmäßigem Vorschub.
Wechseln Sie die Schleifblätter rechtzeitig aus.
Schleifen Sie nie mit dem gleichen Schleifblatt
unterschiedliche Materialien (z.B. Holz und
anschließend Metall). Nur mit einwandfreien
Schleifblättern erreichen Sie gute Schleifleistungen.
Reinigen Sie hin und wieder das Schleifblatt mit
dem Staubsauger.
Wartung und Reinigung
Bevor Sie Arbeiten am Gerät
durchführen, ziehen Sie immer den Netzstecker aus
der Steckdose.
Der Dreieckschleifer ist wartungsfrei.
Reinigen Sie das Gerät regelmäßig, direkt nach
Abschluss der Arbeit.
Verwenden Sie zur Reinigung des Gehäuses
ein trockenes Tuch.
Entfernen Sie anhaftenden Schleifstaub mit ei-
nem Pinsel.
Verwenden Sie keinesfalls scharfe Gegenstände,
Benzin, Lösungsmittel oder Reiniger, die Kunststoff
angreifen. Vermeiden Sie, dass Flüssigkeiten in
das Innere des Gerätes gelangen.
Halten Sie die Lüftungsöffnungen 5immer frei.
Service
Lassen Sie Ihr Gerät
nur von qualifiziertem Fachpersonal
und nur mit Originalersatzteilen
reparieren. Damit wird sichergestellt, dass
die Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den
Austausch des Steckers oder der An-
schlussleitung immer vom Hersteller
des Elektrowerkzeugs oder seinem
Kundendienst ausführen. Damit wird
sichergestellt, dass die Sicherheit des Gerätes
erhalten bleibt.
Hinweis: Nicht aufgeführte Ersatzteile (wie z.B.
Kohlebürsten, Schalter) können Sie über unsere
Callcenter bestellen.
Garantie
Sie erhalten auf dieses Gerät 3 Jahre Ga-
rantie ab Kaufdatum. Das Gerät wurde
sorgfältig produziert und vor Anlieferung
gewissenhaft geprüft. Bitte bewahren Sie
den Kassenbon als Nachweis für den Kauf
auf. Bitte setzen Sie sich im Garantiefall mit
Ihrer Servicestelle telefonisch in Verbin dung.
Nur so kann eine kostenlose Einsendung
Ihrer Ware gewährleistet werden.
Die Garantieleistung gilt nur für Material- oder Fa-
brikationsfehler, nicht aber für Transportschäden,
Verschleißteile oder für Beschädigungen an zer-
brechlichen Teilen, z. B. Schalter oder Akkus.
Das Produkt ist lediglich für den privaten und nicht
für den gewerblichen Gebrauch bestimmt.
Bei missbräuchlicher und unsachgemäßer Behand-
lung, Gewaltanwendung und bei Eingriffen, die nicht
von unserer autorisierten Service-Niederlassung
vorgenommen wurden, erlischt die Garantie. Ihre
gesetzlichen Rechte werden durch diese Garantie
nicht eingeschränkt.
Die Garantiezeit wird durch die Gewährleistung nicht
verlängert. Dies gilt auch für ersetzte und reparierte
Teile. Eventuell schon beim Kauf vorhandene Schäden
und Mängel müssen sofort nach dem Auspacken
gemeldet werden, spätestens aber zwei Tage nach
Kaufdatum. Nach Ablauf der Garantiezeit anfallende
Reparaturen sind kostenpflichtig.
DE
Service Deutschland
Tel.: [phone]
E-Mail: k[email protected]
IAN 102965
Inbetriebnahme
Inbetriebnahme/Wartung und Reinigung/ Service/Garantie

12 DE/AT/CH
AT
Service Österreich
Tel.: [phone]
(0,15 EUR/Min.)
E-Mail: k[email protected]
IAN 102965
CH
Service Schweiz
Tel.: [phone]
(0,08 CHF/Min., Mobilfunk
max. 0,40 CHF/Min.)
E-Mail: k[email protected]h
IAN 102965
Entsorgung
Die Verpackung besteht aus umwelt-
freundlichen Materialien, die Sie über
die örtlichen Recyclingstellen entsorgen
können.
Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/ EU über
Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerk-
zeuge getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.
Original-EG-Konformitätserklä-
rung/Hersteller
Wir, KOMPERNASS HANDELS GMBH, Dokumente n-
verantwortlicher: Herr Semi Uguzlu, BURGSTRASSE 21 ,
44867 BOCHUM, DEUTSCHLAND, erklären hier-
mit, dass dieses Produkt mit den folgenden Normen,
normativen Dokumenten und EG-Richtlinien über-
einstimmt:
Maschinenrichtlinie (2006/42/EC)
EG-Niederspannungsrichtlinie
(2006/95/EC)
Elektromagnetische Verträglichkeit
(2004/108/EC)
RoHS Richtlinie
(2011/65/EU)
angewandte harmonisierte Normen
EN 60745-1/A11:2010
EN 60745-2-4/A11:2011
EN 62233:2008
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2008
Typ/Gerätebezeichnung:
Dreieckschleifer PDS 290 A1
Herstellungsjahr: 09–2014
Seriennummer: IAN 102965
Bochum, 30.09.2014
Semi Uguzlu
- Qualitätsmanager -
Technische Änderungen im Sinne der Weiterent-
wicklung sind vorbehalten.
Garantie/Entsorgung/ Original-EG-Konformitätserklärung/Hersteller
Table of contents

13GB
Garantie/Entsorgung/ Original-EG-Konformitätserklärung/Hersteller
Table of contents
Introduction
Proper use ...........................................................................................................................................Page 14
Features and equipment.....................................................................................................................Page 14
Included items.....................................................................................................................................Page 14
Technical information .........................................................................................................................Page 14
General power tool safety warnings
1. Work area safety ...........................................................................................................................Page 15
2. Electrical safety ..............................................................................................................................Page 15
3. Personal safety ...............................................................................................................................Page 15
4. Power tool use and care................................................................................................................Page 16
5. Service ............................................................................................................................................Page 16
Safety advice relating specifically to delta sanders........................................................................Page 16
Have you understood everything?....................................................................................................Page 17
Preparing for use
Vacuum dust extraction......................................................................................................................Page 17
Adapter for external vacuum extraction (with reducer piece)........................................................Page 17
Attaching/detaching sanding sheets...............................................................................................Page 18
Turn the backing plate in 60°steps ..................................................................................................Page 18
Advice on use .....................................................................................................................................Page 18
Maintenance and cleaning..............................................................................................Page 18
Service centre .............................................................................................................................Page 18
Warranty ........................................................................................................................................Page 19
Disposal............................................................................................................................................Page 19
Translation of the original declaration of conformity/
Manufacturer..............................................................................................................................Page 20

14 GB
Introduction
General power tool safety warnings
Delta sander PDS 290 A1
QIntroduction
We congratulate you on the purchase of your new
device. You have chosen a high quality product. The
instructions for use are part of the product. They
contain important information concerning safety,
use and disposal. Before using the product, please
familiarise yourself with all of the safety information
and instructions for use. Only use the unit as de scribed
and for the specified applications. If you pass the
product on to anyone else, please ensure that you
also pass on all the documentation with it.
Q Proper use
This device – when combined with the appropriate
sandpaper – is suitable for dry-sanding wood, plastic,
metal, filler and painted surfaces. The device is par-
ticularly suitable for corners, profiles or difficult to
access places. Any other use or modification to the
device shall be considered as improper use and
could give rise to considerable dangers. We will
not accept liability for loss or damage arising from
improper use. Not suitable for commercial use.
Q Features and equipment
1ON/OFF switch
2Oscillation speed setting wheel
3Mains lead
4Dust extraction spout
5Ventilation openings
6Backing plate (360° rotatable)
7Adapter for external vacuum extraction
8Reducer piece
Q Included items
1 Delta sander PDS 290 A1
3 Sanding sheets
1 Adapter for external vacuum extraction
1 Reducer piece
1 Operating instructions
Q Technical information
Nom. power input: 290W
Rated voltage: 230V∼ 50Hz
Nominal speed: n06000–11000min-1
Nom. oscillation speed: n012000–22000min-1
Backing plate: 360° rotatable
Protection class: II/
Noise and vibration data:
Measured values for noise are determined in accord-
ance with EN 60745. The A-weighted noise level
of the electrical power tool are typically:
Sound pressure level: 78dB(A)
Sound power level: 89dB(A)
Uncertainty K: 3 dB
Wear ear protection!
Evaluated acceleration, typical:
Hand/arm vibration ah= 6.7m/s2
Uncertainty K = 1.5m/s2
The vibration level specified in
these instructions was measured in accordance with
an EN 60745 standardised measurement process
and can be used to compare equipment. The vibra-
tion emission value specified can also serve as a
preliminary assessment of the exposure.
The vibration level will change according to the ap-
plication of the electrical tool an in some cases may
exceed the value specified in these instructions.
Regularly using the electric tool in such a way may
make it easy to underestimate the vibration.
Note: If you wish to make an accurate assessment
of the vibration loads experienced during a particular
period of working, you should also take into account
the intervening periods of time when the device is
switched off or is running but is not actually in use.
This can result in a much lower vibration load over
the whole of the period of working.

15GB
Introduction
General power tool
safety warnings
Read all safety
warnings and all instructions.
Failure to follow the warnings and in-
structions may result in electric shock, fire and/ or
serious injury.
Save all warnings and instructions for
future reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-op-
erated (cordless) power tool.
1. Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) D
o not operate power tools in explosive
atmospheres, such as in the presence
of flammable liquids, gases or dust.
Power tools create sparks which may ignite the
dust or fumes.
c) Keep children and bystanders away
while operating a power tool. Distractio ns
can cause you to lose control.
2. Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way. Do
not use any adapter plugs with earthed
(grounded) power tools. Unmodified plug s
and matching outlets will reduce risk of electric
shock.
b) Avoid body contact with earthed or
grounded surfaces, such as pipes,
radiators, ranges and refrigerators.
There is an increased risk of electric shock if
your body is earthed or grounded.
c) Do not expose power tools to rain or
wet conditions. Water entering a power tool
will increase the risk of electric shock.
d) Do not abuse the cord. Never use the
cord for carrying, pulling or unplugging
the power tool. Keep cord away from
heat, oil, sharp edges or moving parts.
Damaged or entangled cords increase the risk
of electric shock.
e)
When operating a power tool outdo ors,
use an extension cord suitable for out-
door use. Use of a cord suitable for outdoor
use reduces the risk of electric shock.
f) If operating a power tool in a damp
location is unavoidable, use a residual
current device (RCD) protected supply.
Use of an RCD reduces the risk of electric shock.
3. Personal safety
a) Stay alert, watch what you are doing
and use common sense when operat-
ing a power tool. Do not use a power
tool while you are tired or under the
influence of drugs, alcohol or medica-
tion. A moment of inattention while operating
power tools may result in serious personal injury.
b) Use personal protective equipment.
Always wear eye protection. Protective
equipment such as dust mask, non-skid safety
shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal in-
juries.
c) Prevent unintentional starting. Ensure
the switch is in the off-position before
connecting to power source and/or
battery pack, picking up or carrying
the tool. Carrying power tools with your fing er
o
n the switch or energising power tools that hav e
the switch on invites accidents.
d) Remove any adjusting key or wrench
before turning the power tool on. A
wrench or a key left attached to a rotating part
of the power tool may result in personal injury.
e) Do not overreach. Keep proper foot-
ing and balance at all times. This enables
better control of the power tool in unexpected
situations.
f) Dress properly. Do not wear loose
clothing or jewellery. Keep your hair,
General power tool safety warnings

16 GB
clothing and gloves away from mov-
ing parts. Loose clothes, jewellery or long
hair can be caught in moving parts.
g) If devices are provided for the connec-
tion of dust extraction and collection
facilities, ensure these are connected
and properly used. Use of dust collection
can reduce dust-related hazards.
4. Power tool use and care
a) Do not force the power tool. Use the
correct power tool for your applica tion.
The correct power tool will do the job better
and safer at the rate for which it was designed.
b) Do not use the power tool if the switch
does not turn it on and off. Any power
tool that cannot be controlled with the switch is
dangerous and must be repaired.
c) Disconnect the plug from the power
source and/or the battery pack from
the power tool before making any ad-
justments, changing accessories, or
storing power tools. Such preventive safety
measures reduce the risk of starting the power
tool accidentally.
d) Store idle power tools out of the reach
of children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.
Power tools are dangerous in the hands of un-
trained users.
e) Maintain power tools. Check for mis-
alignment or binding of moving parts,
breakage of parts and any other con-
dition that may affect the power tool’s
operation. If damaged, have the power
tool repaired before use. Many accidents
are caused by poorly maintained power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.
g) Use the power tool, accessories and
tool bits etc. in accordance with these
instructions, taking into account the
working conditions and the work to
be performed. Use of the power tool for
operations different from those intended could
result in a hazardous situation.
5. Service
a) Have your power tool serviced by a
qualified repair person using only iden-
tical replacement parts. This will ensure
that the safety of the power tool is maintained.
Q
Safety advice relating
specifically to delta sanders
Securely support the workpiece. Use clamps or
a vice to grip the workpiece firmly. This is much
safer than holding it in your hand.
Never support yourself by placing your hands
near or in front of the device or the workpiece
surface. A slip can result in injury.
If a dangerous situation arises, pull the mains
plug immediately out of the mains socket.
Always work with the mains lead leading
away from the rear of the device.
DANGER OF FIRE FROM FLYING SPARKS!
Abrading metal creates flying sparks. For this
reason, always make sure that nobody is placed
in any danger and that there are no inflammable
materials near the working area.
NOXIOUS FUMES!
Any harmful/ noxious dusts generated from
sanding represent a risk to the health of the
person operating the device and to anyone
near the work area.
Wear protective glasses and a dust mask!
When sanding wood and in particular when work-
ing on materials that give rise to dusts that are
hazardous to health, the sander must be connect-
ed to a suitable external dust extraction device.
Ensure that there is adequate ventilation when
working on plastic, paint, varnish etc.
Do not soak the materials or the surface you
are about to work on with liquids containing
solvents.
Do not abrade moistened materials or damp
surfaces.
General power tool safety warnings/Preparing for use
General power tool safety warnings

17GB
Avoid sanding paints containing lead or other
substances hazardous to health.
Do not work on materials containing asbestos.
Asbestos is a known carcinogen.
Avoid contact with the moving sanding sheet.
Operate the device only with an attached
sanding sheet.
Never use the device for a purpose for which it
was not intended nor with non-original parts /
accessories. The use of tools or accessories other
than those recommended in the operating in-
structions could lead to you suffering an injury.
Switch the device off and allow it to come to a
standstill before you put it down.
Always keep the device clean, dry and free of
oil or grease.
Q
Have you understood
everything?
Once you have made yourself familiar with the
instructions and advice, the functioning and
handling of your device, you are finally in a
position to start work. Observing the manufac-
turer‘s instructions and advice will maximise
your safety while working with the device.
QPreparing for use
CAUTION! Make sure that the device is switched
off before you connect it to the mains supply.
Note: Always switch on the delta sander before
bringing it into contact with the workpiece material.
Switching on the device:
Move the ON/OFF switch 1forwards into
setting “I”.
Switching off the device:
Move the ON/OFF switch 1backwards into
setting “0”.
Selecting the oscillation speed:
You can preselect the oscillation speed you require
using the oscillation speed setting wheel 2. You
can also change the speed whilst you are working.
The way to determine the optimum oscillation
speed for your task is to carry out a practical test.
Setting 1=lowest oscillation speed /
Setting max.=highest oscillation speed
Q Vacuum dust extraction
DANGER OF FIRE! There is
the danger of fire when working with electrical
devices that have a dust box or can be connected
to a vacuum cleaner. Under certain conditions the
wood dust in the dust extraction bag (or in the vac-
uum‘s dust bag) may ignite, e.g. as a result of flying
sparks generated when abrading metals or metal
objects left in wood. This can happen particularly if
the wood dust is mixed with paint residue or other
chemicals and the abraded particles are hot from
prolonged abrasion. Therefore you must empty the
device’s dust collection box and the vacuum clean-
er’s dust bag before taking a break or stopping work
and always avoid overheating of the abraded par-
ticles and the device.
Wear a dust mask!
Always pull the mains plug is
out of the socket before doing any work on the
device.
Q
Adapter for external vacuum
extraction (with reducer piece)
Connection:
Push the adapter for external vacuum extrac-
tion 7into the dust extraction spout 4.
When doing this observe the guide markings
on the device and adapter. Turn the suction
nozzles clockwise to lock.
If it is necessary to use the reducer piece 8,
push the reducer piece into the adapter for
external vacuum extraction 7.
Push the hose of a suitable dust extraction de
vice approved for that purpose (e.g. a workshop
vacuum cleaner) on to the adapter for external
vacuum extraction 7or the reducer piece 8.
General power tool safety warnings/Preparing for use
General power tool safety warnings

18 GB
Removal:
Pull the hose of the dust extraction device off
the adapter for external vacuum extraction 7.
Turn anticlockwise to unlock the dust extraction
port 4.
Pull off the adapter for external vacuum extrac-
tion 7(with the reducer piece 8if used).
Q
Attaching/detaching
sanding sheets
Always pull the mains plug is out
of the socket before doing any work on the device.
Attaching:
Sanding sheets are attached to the backing plate
6by means of the hook and pile fastening.
Detaching:
Simply pull the sanding sheet off the backing
plate 6(see Fig. B).
Materials:
Wood (sanding sheets included), paint*, stone*
*depending on the sanding sheet
Q
Turn the backing plate
in 60°steps
Always pull the mains plug out
of the socket before doing any work on the device.
Turn the backing plate 6of the delta sander
in 60° steps until it engages in the desired
position (see Fig. C).
Sanding output and surfaces:
The shape of the delta sander allows you to sand
workpieces even in their difficult to access places,
corners and edges (see Fig. D).
Sanding performance and surface quality depend
on the grade of sanding sheet and the oscillation
speed setting.
Always use sanding sheets with grades that
are suitable for the particular surface you are
sanding. The speed selected should also be
appropriate to the task undertaken.
Q Advice on use
Switch the device on before placing it against
the workpiece.
Apply light sanding pressure only.
Advance the device at an even rate.
Change sanding sheets at the appropriate time.
Do not work on different types of material using
the same sanding sheet (e.g. wood and then
metal). To achieve the best sanding results you
should use unworn, undamaged sanding sheets.
Clean the sanding sheet from time to time with
a vacuum cleaner.
QMaintenance and cleaning
Always pull the mains plug out
of the socket before doing any work on the device.
The delta sander is maintenance-free.
Clean the device frequently. This should be done
immediately after you have finished using it.
For cleaning the housing use a dry cloth only.
Remove any adhering sanding dust with a nar-
row paint brush.
Never any kind of sharp object or petrol, sol vents
or cleaning agents that might attack plastic. Do
not allow any liquids to enter the inside of the
device.
Always keep the ventilation slots 5clear.
Q Service centre
Have your device re-
paired only by qualified specialist
personnel using original manufacturer
parts only. This will ensure that your device
remains safe to use.
If the plug or mains
lead needs to be replaced, always have
the replacement carried out by the
manufacturer or its service centre. This
will ensure that your device remains safe to use.
Preparing for use/Maintenance and cleaning/ Service centre
Service centre/Warranty/ Disposal

19GB
Note: Spare parts not listed (e.g. carbon brushes,
switches) can be ordered through our call centre.
QWarranty
The warranty for this appliance is for 3
years from the date of purchase. The ap-
pliance has been manufactured with care
and meticulously examined before deliv-
ery. Please retain your receipt as proof
of purchase. In the event of a warranty
claim, please make contact by telephone
with our Service Department. Only in this
way can a post-free despatch for your
goods be assured.
The warranty covers only claims for material and
maufacturing defects, but not for transport damage,
for wearing parts or for damage to fragile compo-
nents, e.g. buttons or batteries. This product is for pri-
vate use only and is not intended for commercial use.
The warranty is void in the case of abusive and im-
proper handling, use of force and internal tampering
not carried out by our authorized service branch. Your
statutory rights are not restricted in any way by this
warranty.
The warranty period will not be extended by repairs
made unter warranty. This applies also to replaced
and repaired parts. Any damage and defects extant
on purchase must be reported immediately after
unpacking the appliance, at the latest, two days after
the purchase date. Repairs made after the expiration
of the warranty period are subject to payment.
GB
Service Great Britain
Tel.: [phone]
(0,10 GBP/Min.)
e-mail: k[email protected]
IAN 102965
QDisposal
The packaging is wholly composed of
environmentally-friendly materials that
can be disposed of at a local recycling
centre.
Do not dispose of electrical
power tools with the household
rubbish!
In accordance with European Directive 2012/19/EU
(covering waste electrical and electronic equipment)
and its transposition into national legislation, worn
out electrical power tools must be collected separately
and taken for environmentally compatible recycling.
Contact your local refuse disposal authority for
more details of how to dispose of your worn out
electrical devices.
Preparing for use/Maintenance and cleaning/ Service centre
Service centre/Warranty/ Disposal

20 GB
Translation of the original
declaration of conformity/
Manufacturer
We, KOMPERNASS HANDELS GMBH, the person
responsible for documents: Mr Semi Uguzlu, BURG-
STRASSE 21, 44867 BOCHUM, GERMANY, hereby
declare that this product complies with the following
standards, normative documents and EU directives:
Machinery Directive (2006/42/EC)
EU Low Voltage Directive
(2006/95/EC)
Electromagnetic Compatibility
(2004/108/EC)
RoHS Directive
(2011/65/EU)
Applicable harmonized standards
EN 60745-1/A11:2010
EN 60745-2-4/A11:2011
EN 62233:2008
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2008
Type/Device description:
Delta sander PDS 290 A1
Date of manufacture (DOM): 09–2014
Serial number: IAN 102965
Bochum, 30.09.2014
Semi Uguzlu
- Quality Manager -
We reserve the right to make technical modifica-
tions in the course of further development.
Translation of the original declaration of conformity/Manufacturer
