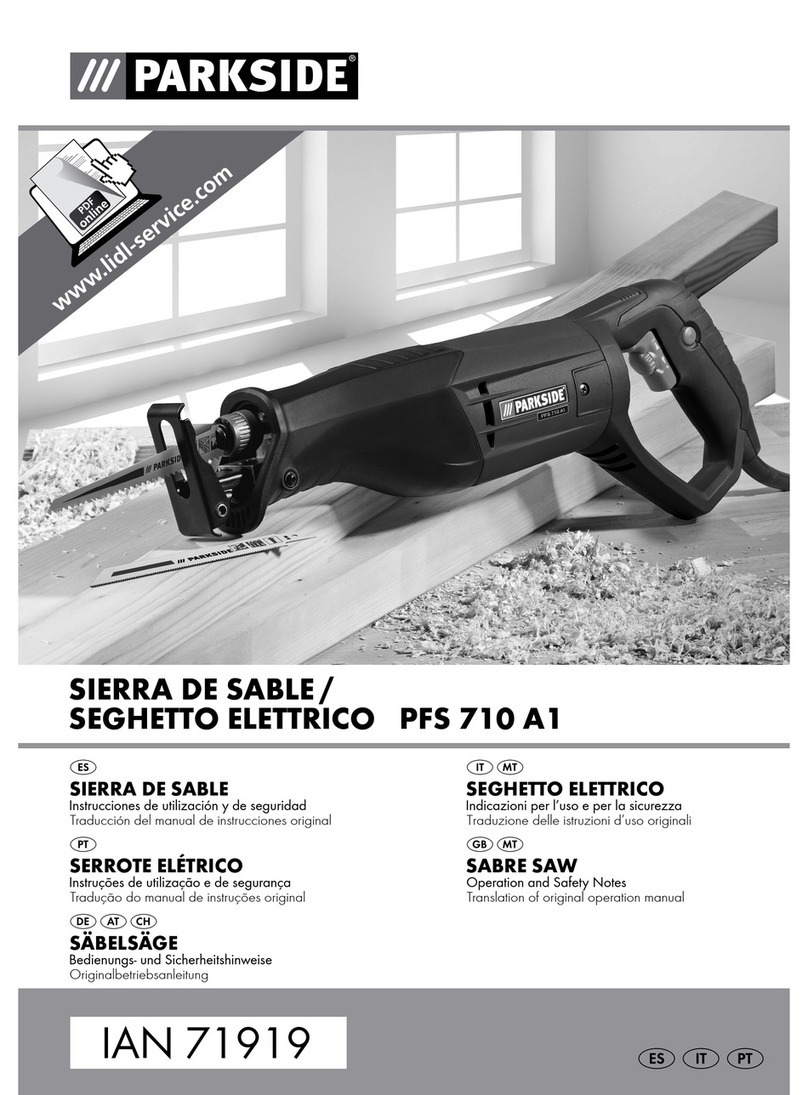

Parkside SABRE SAW PFS 710 A1 User manual

SABRE SAW PFS 710 A1
SÄBELSÄGE
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
SABRE SAW
Operation and Safety Notes
Translation of original operation manual
SABELSÅG
Bruksanvisning och säkerhetsanvisningar
Översättning av bruksanvisning i original
PUUKKOSAHA
Käyttö- ja turvaohjeet
Alkuperäisen käyttöohjeen käännös
IAN 71919

GB/IE Operation and Safety Notes Page 5
FI Käyttö- ja turvaohjeet Sivu 15
SE Bruksanvisning och säkerhetsanvisningar Sidan 23
DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 31
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the
device.
Käännä ennen lukemista kuvallinen sivu esiin ja tutustu seuraavaksi laitteen kaikkiin toimintoihin.
Vik ut bildsidan och ha den till hands när du läser igenom anvisningarna och gör dig bekant med
apparatens/maskinens funktioner.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.

A B
C
11
12
10
4
9
76
51
3
2
10
8

5GB/IE
Introduction
Proper use..........................................................................................................................Page 6
Features and equipment...................................................................................................Page 6
Included items ...................................................................................................................Page 6
Technical information........................................................................................................Page 6
General safety advice for electrical power tools
1. Workplace safety.........................................................................................................Page 7
2. Electrical safety.............................................................................................................Page 7
3. Personal safety..............................................................................................................Page 8
4. Careful handling and use of electrical power tools...................................................Page 8
5. Service...........................................................................................................................Page 9
Safety advice relating specifically to sabre saws ...........................................................Page 9
Original accessories/attachments..................................................................................Page 9
Information about saw blades .........................................................................................Page 9
Before use
Mounting/replacing saw blades....................................................................................Page 10
Rotating the hand grip......................................................................................................Page 10
Adjusting the shoe.............................................................................................................Page 10
Setting the blade speed....................................................................................................Page 10
Preparing for use
Switching on and off.........................................................................................................Page 10
Guiding the sabre saw safely and accurately ................................................................Page 10
Advice about ways of working when sawing.................................................................Page 11
Maintenance and cleaning.............................................................................Page 11
Service centre............................................................................................................Page 11
Warranty.......................................................................................................................Page 11
Disposal..........................................................................................................................Page 12
Declaration of Conformity/Manufacturer........................................Page 13
Table of contents

6 GB/IE
Introduction/General safety advice for electrical power tools
Sabre saw PFS 710 A1
Q
Introduction
Please make sure you familiarise yourself
fully with the way the device works before
you use it for the first time and that you
understand how to handle electrical power tools
correctly. Further details can be found in the operating
instructions. Keep these instructions in a safe place. If
you pass the device on to anyone else, please ensure
that you also pass on all the documentation.
Q
Proper use
The device is intended for sawing, cutting to length
or trimming of securely supported objects made of
wood, plastic and building materials. The sabre
saw is suitable for rough sawing work, straight and
curved cuts and sawing flush. Please heed the in-
formation on saw blades and the advice on work-
ing with your saw. Any other use or modification to
the device shall be considered as improper use
and could give rise to considerable dangers. The
manufacturer will not accept liability for loss or
damage arising from improper use. The device is
not intended for commercial use.
Q
Features and equipment
1Oscillation speed setting wheel
2Lock button
3ON/OFF switch
4Handle
5Shoe
6Saw blade
7Quick-release chuck
8Shoe adjustment lever
9Carbon brushes cover
10 Unlocking button
11 Saw blade for wood
12 Bi-metal saw blade
Q
Included items
1 Sabre saw PFS 710 A1
1 Saw blade for wood HCS 152mm
1 Bi-metal saw blade 156mm
1 Operating instructions
Q
Technical information
Rated voltage: 230V~50Hz
Nom. power input: 710W
Nom. no-load speed: n00–2800min-1
Introduction
The following pictograms are used in these operating instructions/on the device:
Read instruction manual! Safety class II
Observe caution and safety notes! Wear hearing protection, dust
protection mask, protective glasses
and protective gloves.
Caution–electric shock!
Danger to life! Keep children away from electrical power tools!
Explosive material! Risk of loss of life by electric shock from
damaged mains lead or mains plug!
V~Volt (AC) Dispose packaging and appliance in
an environmentally-friendly way!
WWatts (Effective power)

7GB/IE
Introduction/General safety advice for electrical power toolsIntroduction
Blade stroke: 20mm
Max. cutting width: Wood 160mm
Aluminium 18mm
Steel 8mm
Saw blade mount size: 1/2“
Protection class: II/
Noise and vibration data:
Measured value for sound determined in accord-
ance with EN 60745. The A-weighted sound level
of the electric power tool is typically:
Sound pressure level: 88.27dB(A)
Sound power level: 99.27dB(A)
Uncertainty K: 3dB
Wear ear protection!
Evaluated acceleration, typical:
Hand/arm vibration ah= 12.669m/s2
Uncertainty K = 1.5m/s2
The vibration level given in these
instructions has been measured in accordance with
a standardised measurement procedure specified
in EN60745 and can be used to compare devices.
Different uses of the device give rise to different vi-
bration levels and in many cases they may exceed
the values given in these instructions. It is easy to
underestimate the vibration load if the electrical pow-
er tool is used regularly in particular circumstances.
Note: If you wish to make an accurate assessment
of the vibration loads experienced during a particu-
lar period of working, you should also take into ac count
the intervening periods of time when the device is
switched off or is running but is not actually in use.
This can result in a much lower vibration load over
the whole of the period of working.
General safety advice for
electrical power tools
Read all the safety advice
and instructions! Failure to observe the safety
advice and instructions may result in electric shock,
fire and/ or serious injury.
Keep all the safety advice and instructions
in a safe place for future reference!
The term “electrical tool” used in the safety advice
refers to electrical tools powered by mains electricity
(by means of a mains lead) and electrical tools pow-
ered by rechargeable batteries (without a mains lead).
1. Workplace safety
a) Keep your working area clean and
well lit. Untidy or poorly lit working areas
can lead to accidents.
b) Do not work with the device
in potentially explosive envi-
ronments in which there are
inflammable liquids, gases or dusts.
Electrical power tools create sparks, which can
ignite dusts or fumes.
c) Keep children and other
people away while you are
operating the electrical tool.
Distractions can cause you to lose control of
the device.
2. Electrical safety
a) The mains plug on the device must match
the mains socket. The plug must not
be modified in any way. Do not use
an adapter plug with devices fitted
with a protective earth. Unmodified
plugs and matching sockets reduce the risk of
electric shock.
b) Avoid touching earthed surfaces such
as pipes, radiators, ovens and refrig-
erators with any part of your body.
There is an increased risk of electric shock if
your body is earthed
.
c) Keep the device away from rain or
moisture. Water entering an electrical device
increases the risk of electric shock.
d) Do not use the mains lead for
any purpose for which it was
not intended, e.g. to carry the
device, to hang up the device or to pull

8 GB/IE
General safety advice for electrical power toolsGeneral safety advice for electrical power tools
the mains plug out of the mains socket.
Keep the mains lead away from heat,
oil, sharp edges or moving parts of the
device. Damaged or tangled mains leads
increase the risk of electric shock.
e) When working outdoors with an
electrical power tool always use ex-
tension cables that are also approved
for use outdoors. The use of an extension
cable suitable for outdoor use reduces the risk
of electric shock.
f) Use a residual current device (RCD)
for protection if operating the electri-
cal power tool in a moist environment
is unavoidable. The use of an RCD reduces
the risk of electric shock.
3. Personal safety
a) Remain alert at all times, watch what
you are doing and always proceed
with caution. Do not use the device if
you are tired or under the influence of
drugs, alcohol or medication. One mo ment
of carelessness when using the device can lead
to serious injury.
b) Wear personal protective
equipment and always wear
safety glasses. The wearing of
personal protective equipment such as dust
masks, non-slip safety shoes, safety helmets or
ear protectors, appropriate to the type of elec-
trical power tool used and work undertaken,
reduces the risk of injury.
c) Avoid unintentional operation of the
device. Check that the electrical power
tool is switched off before you connect
it to the mains, pick it up or carry it.
Accidents can happen if you carry the device
with your finger on the ON/OFF switch or with
the device switched on.
d) Remove any setting tools or spanners
before you switch the device on. A tool
or spanner left attached to a rotating part of a
device can lead to injury.
e) Avoid placing your body in an unnat-
ural position. Keep proper footing
and balance at all times. By doing this
you will be in a better position to control the
device in unforeseen circumstances.
f) Wear suitable clothing. Do not wear
loose clothing or jewellery. Keep your
hair, clothing and gloves clear of mov-
ing parts. Loose clothing, jewellery or long
hair can become trapped in moving parts.
g) If vacuum dust extraction and collection
devices are fitted do not forget to
check
that they are properly connected and
correctly used. The use of these devices
reduces the hazard presented by dust.
4. Careful handling and use
of electrical power tools
a) Do not overload the device. Always
use an electrical power tool that is
intended for the task you are under-
taking. By using the right electrical power
tool for the job you will work more safely and
achieve a better result.
b) Do not use an electrical power tool if
its switch is defective. An electrical power
tool that can no longer be switched on and off
is dangerous and must be repaired.
c) Pull the mains plug from the socket
before you make any adjustments to
the device, change accessories or when
the device is put away. This precaution is
intended to prevent you from unintentionally
starting the device.
d) When not in use always ensure that
electrical power tools are kept out of
reach of children. Do not let anyone use
the device if he or she is not familiar
with it or has not read the instructions
and advice. Electrical power tools are dan-
gerous when they are used by inexperienced
people.
e) Look after the device carefully. Check
that moving parts are working prop-
erly and move freely. Check for any
parts that are broken or damaged
enough to detrimentally affect the
functioning of the device. Have dam-

9GB/IE
General safety advice for electrical power toolsGeneral safety advice for electrical power tools
aged parts repaired before you use
the device. Many accidents have their origins
in poorly maintained electrical power tools.
f) Keep cutting tools clean and sharp.
Carefully maintained cutting tools with sharp
cutting edges are less likely to jam and are
easier to control.
g) Use the electrical power tool, accesso-
ries, inserted tools etc. in accordance
with these instructions and advice, and
the stipulations drawn up for this par-
ticular type of device. In doing this, take
into account the working conditions
and the task in hand. The use of electrical
power tools for purposes other than those in-
tended can lead to dangerous situations.
5. Service
a) Have your device repaired at the ser-
vice centre or by qualified specialist
personnel using original manufacturer
parts only. This will ensure that your device
remains safe to use.
Safety advice relating
specifically to sabre saws
To avoid the danger of injury, fire and
damage to your health:
J If you use the device outdoors, always connect
it through a residual current device (RCD) with
a maximum trip current of 30 mA.
J Securely support the workpiece. Use clamps or
a vice to grip the workpiece firmly. This is much
safer than holding it in your hand.
J Never support yourself by placing your hands
near or in front of the device or the workpiece
surface. A slip can result in injury.
J If a dangerous situation arises, pull the mains
plug immediately out of the mains socket.
J Always work with the mains lead leading away
from the rear of the device.
J
DANGER OF FIRE FROM FLYING SPARKS !
Sawing metal creates flying sparks.
For this reason, always make sure that nobody
is placed in any danger and that there are no
inflammable materials near the working area.
NOXIOUS FUMES! Working
with harmful/noxious dusts represents a risk to
the health of the person operating the device
and to anyone near the work area.
Wear protective glasses and a dust
mask!
J Do not saw materials containing asbestos.
Asbestos is a known carcinogen.
J When sawing building materials, observe the
statutory requirements and the manufacturer’s
recommendations.
J Do not work on moist materials or damp surfaces.
J Switch the device on before you bring it into
contact with the workpiece.
CAUTION! Do not allow the blade to come
into contact with a solid object or the floor when
the device is operating – danger of kickback!
J The shoe 5must always lie against the work-
piece when the device is sawing.
J Do not put the device down before it has been
switched off and has reached a standstill.
J Use only sharp, defect-free blades. Replace
cracked, bent or blunt saw blades immediately.
J Always keep the device clean, dry and free of
oil or grease.
Q
Original accessories/
attachments
J Use only the accessories detailed in
the operating instructions. The use of in-
serted tools or accessories other than those
recommended in the operating instructions
could lead to you suffering an injury.
Q
Information about saw blades
You can use any saw blade as long as it has the
correct shank fitting - 1/2“ universal shaft. There are
different saw blades available in various lengths
designed to ensure optimum performance of every
sawing task with your sabre saw.

10 GB/IE
Note: TPI = teeth per inch / (i.e. per 2.54 cm)
Blade (wood) 11 :
Dimensions: 152x1.25mm, 6 TPI
Most suitable for: Sawing construction timber,
chipboard, processed wood boards, plywood.
Also suitable for plunge cuts.
Bi-metal saw blade 12 :
Dimensions: 156mm, 18 TPI
Most suitable for: Sawing sheets, profiles and tubes
– flexible and fracture resistant.
Q
Before use
Q
Mounting/replacing
saw blades
Pull the mains plug out of the
mains socket before you carry out any task on the de-
vice. Failure to observe this advice may lead to injury.
j Turn the quick-release chuck 7and hold it in
the turned position.
j Press the selected saw blade up to the stop
into the quick-release chuck 7. The saw blade
should engage.
j Release the quick-release chuck 7. The chuck
must then return to its original position. The saw
blade is now locked in place.
Q
Rotating the hand grip
DANGER OF INJURY! Pull
the mains plug out of the socket before you carry
out any task on the device, The hand grip 4can
be rotated by 90° to the right or left. This allows
the ON/OFF switch 3to be brought into the most
comfortable position for any working conditions.
j Press the unlocking button 10 and rotate the
hand grip 4to the right or left.
j Make sure the hand grip 4engages.
Q
Adjusting the shoe
DANGER OF INJURY! Pull
the mains plug out of the socket before you carry
out any task on the device.
j Adjust the shoe 5to suit the cutting depth.
j To do this release the shoe adjustment lever 8
and place the shoe 5in appropriate position.
j Lock the shoe in this position by pulling the
shoe adjustment lever 8tight.
Q
Setting the blade speed
The desired blade oscillation speed can be prese-
lected by using the setting wheel 1(– = lowest
oscillation speed, + = highest oscillation speed).
The blade speed can also be selected whilst you
are using the device.
Q
Preparing for use
Q
Switching on and off
When operating the device you can select between
intermittent or continuous operation mode.
To switch on intermittent operation mode:
j Press the ON/OFF switch 3.
To switch off intermittent operation mode:
j Release the ON/OFF switch 3.
To switch on continuous operation mode:
j Press the ON/OFF switch 3and fix it in the
pressed position with the lock button 2.
To switch off continuous operation mode:
j Press the ON/OFF switch 3and release it
again.
Q
Guiding the sabre saw
safely and accurately
The shoe 5pivots to adjust to the workpiece and
provides safe support to the device. It must always
lie against the workpiece when the device is in use.
Before use/Preparing for use Preparing for use/Maintenance and cleaning/Service centre/Warranty

11GB/IE
Before use/Preparing for use
Q
Advice about ways of
working when sawing
J Before sawing, check the workpiece for foreign
bodies such as nails, screws etc. and remove them.
J Do not allow the ventilation slots to become
covered.
J Switch the device on first and only then bring it
into contact with the workpiece.
J If the saw blade jams, switch off the device im-
mediately.
Open the sawn gap in the workpiece slightly
using a suitable tool and extract the saw blade.
j Always make sure the saw blade type and the
blade oscillation speed are suitable for the
workpiece material.
j There are different saw blades available in var-
ious lengths designed to ensure optimum perfor-
mance of every sawing task with your sabre saw.
j Saw the material using a steady forward rate
of progress.
Flush sawing:
Using flexible saw blades of adequate length you
can trim off projecting workpieces, such as pipes,
directly at the face of a wall.
Follow these steps:
1. Place the saw blade directly on the wall surface.
2. Bend the blade by applying sideways pressure
so that the shoe 5comes up against the wall.
3. Switch on the device as described above and
trim the workpiece using constant pressure.
Plunge sawing:
CAUTION! DANGER OF KICKBACK!
Plunge sawing can be used only in soft materials
(such as wood etc.).
Follow these steps:
1. Place the sabre saw with the underside of the
shoe 5against the workpiece.
Switch on the device.
2. Tilt the sabre saw forward and plunge the saw
blade into the workpiece.
3. Bring the sabre saw vertical and continue saw-
ing along the cutting line.
Note: The saw blade used for this should not be
longer than 152mm!
Q
Maintenance and cleaning
J Pull the mains lead out of the mains socket
before you clean the device.
J Replace the saw blade as soon as its teeth be-
come blunt and it starts to produce defective
saw cuts.
J Always keep the device and the ventilation
slots clean.
j Clean the device after you have finished using it.
j Do not allow any liquids to enter the device.
Use a cloth to clean the housing. Never use
petrol, solvents or cleaning agents that might
attack plastic.
j If necessary, clean out the
saw blade mounting recess
with a thin paintbrush or compressed air.
Q
Service centre
J Have your device
repaired only by qualified specialist
personnel using original manufacturer
parts only. This will ensure that your device
remains safe to use.
J If the plug or mains
lead needs to be replaced, always
have the replacement carried out by
the manufacturer or its service centre.
This will ensure that your device remains safe
to use.
Q
Warranty
The warranty for this appliance is for 3
years from the date of purchase. The ap-
pliance has been manufactured with care
and meticulously examined before deliv-
ery. Please retain your receipt as proof
Preparing for use/Maintenance and cleaning/Service centre/Warranty

12 GB/IE
Declaration of Conformity/Manufacturer
of purchase. In the event of a warranty
claim, please make contact by telephone
with our Service Department. Only in this
way can a post-free despatch for your
goods be assured.
The warranty covers only claims for material and
maufacturing defects, but not for transport damage,
for wearing parts or for damage to fragile compo-
nents, e.g. buttons or batteries. This product is for pri-
vate use only and is not intended for commercial use.
The warranty is void in the case of abusive and im-
proper handling, use of force and internal tamper-
ing not carried out by our authorized service branch.
Your statutory rights are not restricted in any way
by this warranty.
The warranty period will not be extended by repairs
made unter warranty. This applies also to replaced
and repaired parts. Any damage and defects extant
on purchase must be reported immediately after
unpacking the appliance, at the latest, two days after
the purchase date. Repairs made after the expiration
of the warranty period are subject to payment.
GB
Service Great Britain
Tel.: [phone]
(0,10 GBP/Min.)
e-mail: k[email protected]
IAN 71919
IE
Service Ireland
Tel: [phone]
(0,08 EUR/Min. (peak)
0,06 EUR/Min. (off peak))
e-mail: k[email protected]
IAN 71919
Q
Disposal
The packaging is wholly composed of
environmentally-friendly materials that can
be disposed of at a local recycling centre.
Do not dispose of electrical power
tools with the household rubbish!
In accordance with European Directive
2002/96/EC (covering waste electrical and elec-
tronic equipment) and its transposition into national
legislation, worn out electrical power tools must be
collected separately and taken for environmentally
compatible recycling.
Contact your local refuse disposal authority for
more details of how to dispose of your worn out
electrical devices.
Warranty/Disposal

13GB/IE
Declaration of Conformity/Manufacturer
Q
Declaration of Conformity /
Manufacturer
We, Kompernaß GmbH, the person responsible for
documents: Mr Semi Uguzlu, Burgstr. 21, D-44867
Bochum, Germany, hereby declare that this product
complies with the following standards, normative
documents and EU directives:
Machinery Directive
(2006/42/EC)
EU Low Voltage Directive
(2006/95/EC)
Electromagnetic Compatibility
(2004/108/EC)
Applicable harmonized standards
EN 60745-1:2009
EN 60745-2-11:2003+A11+A1+A12
EN 55014-1:2006+A1
EN 55014-2:1997+A1+A2
EN 61000-3-2:2006+A1+A2
EN 61000-3-3:2008
Type / Device description:
Sabre saw PFS 710 A1
Date of manufacture (DOM): 01–2012
Serial number: IAN 71919
Bochum, 31.01.2012
Semi Uguzlu
- Quality Manager -
We reserve the right to make technical modifica-
tions in the course of further development.
Warranty/Disposal

14
Sisällysluettelo

15FI
Sisällysluettelo
Yleistä
Ohjeidenmukainen käyttö ................................................................................................. Sivu 16
Varustus .............................................................................................................................. Sivu 16
Toimitukseen kuuluu ........................................................................................................... Sivu 16
Tekniset tiedot..................................................................................................................... Sivu 16
Sähkötyökaluja koskevat yleiset turvaohjeet
1. Työpaikkaturvallisuus..................................................................................................... Sivu 17
2. Sähköturvallisuus ........................................................................................................... Sivu 17
3. Henkilöiden turvallisuus................................................................................................. Sivu 18
4. Sähkötyökalujen huolellinen käsittely ja käyttö........................................................... Sivu 18
5. Huolto............................................................................................................................. Sivu 19
Puukkosahan laitekohtaiset turvallisuusohjeet.................................................................. Sivu 19
Alkuperäiset varusteet/-lisälaitteet................................................................................... Sivu 19
Sahanteriä koskevia tietoja ............................................................................................... Sivu 19
Ennen käyttöönottoa
Sahanterän asennus/vaihtaminen................................................................................... Sivu 20
Käsikahvan kääntäminen .................................................................................................. Sivu 20
Jalkalevyn säätö................................................................................................................. Sivu 20
Iskuluvun esivalinta............................................................................................................. Sivu 20
Käyttöönotto
Virran kytkentä ja katkaisu ................................................................................................ Sivu 20
Puukkosahan turvallinen ohjaaminen................................................................................ Sivu 20
Sahausta koskevia työohjeita............................................................................................ Sivu 20
Huolto ja puhdistus................................................................................................ Sivu 21
Huolto................................................................................................................................ Sivu 21
Takuu................................................................................................................................. Sivu 21
Hävittäminen.............................................................................................................. Sivu 22
Vaatimustenmukaisuus- vakuutus/Valmistaja............................ Sivu 22

16 FI
Yleistä
Puukkosaha PFS 710 A1
Q
Yleistä
Tutustu ennen käyttöönottoa laitteeseen, sen
käyttöohjeisiin ja sähkötyökaluja koskeviin
yleisiin turvamääräyksiin. Lue tämä
käyttöopas huolella. Säilytä käyttöopas huolellisesti.
Saatat myöhemmin tarvita sen tietoja. Jos luovut
laitteesta, anna uudelle omistajalle myös kaikki lait-
teen asiakirjat.
Q
Ohjeidenmukainen käyttö
Tämä kiinteällä vasteella varustettu laite on tarkoitettu
puun, muovin ja rakennusmateriaalien sahaamiseen,
katkaisuun ja sovittamiseen. Puukkosaha soveltuu
karkeisiin sahaustöihin, suoriin ja kaareviin sahauk-
siin sekä pinnan mukaiseen katkaisuun. Huomioi
mahdolliset sahanteriä ja niiden käyttöä koskevat
erityisohjeet. Laitteen ohjeidenvastainen käyttö, sa-
moin kuin muuntelu, saattaa kasvattaa tapaturmien
riskiä. Valmistaja ei vastaa ohjeidenvastaisesta
käytöstä aiheutuneista vahingoista. Laitetta ei ole
tarkoitettu ammattikäyttöön.
Q
Varustus
1Iskuluvun esivalinnan asetuspyörä
2Kiinnitysnuppi
3PÄÄLLE-/POIS -kytkin
4Käsikahva
5Jalusta
6Sahanterä
7Pikakiinnitin
8Jalkalevyn lukitusvipu
9Hiiliharjojen suojus
10 Vapautuspainike
11 Sahanterä puun sahaukseen
12 Bimetalli sahanterä
Q
Toimitukseen kuuluu
1 puukkosaha PFS 710 A1
1 sahanterä puun sahaukseen HCS 152mm
1 sahanterä bimetalli 156mm
1 käyttöohje
Q
Tekniset tiedot
Nimellisjännite: 230V~50Hz
Nimellisottoteho: 710W
Tässä käyttöohjeessa/laitteessa käytetään seuraavia kuvakkeita:
Lue käyttöohje! Suojausluokka II
Huomioi varoitus- ja turvaohjeet! Käytä aina laitteella työskennellessäsi
suojalaseja, kuulo- ja hengityssuo-
jaimia sekä asianmukaisia työkäsineitä.
Varo sähköiskua!
Hengenvaara! Pidä lapset loitolla sähkötyökalusta!
Räjähdysvaara! Viallisen verkkojohdon tai pistokkeen
käyttöön liittyvän sähköiskun aiheutta-
ma hengenvaara!
V~Voltti (vaihtojännite) Hävitä pakkaus ja laite
ympäristöystävällisesti!
WWatti (vaikutusteho)
Yleistä/Sähkötyökaluja koskevat yleiset turvaohjeet

17FI
Yleistä Yleistä/Sähkötyökaluja koskevat yleiset turvaohjeet
Nimellisjoutokäynnin
iskuluku: n00–2800r/min
Iskunpituus: 20mm
Leikkauspituus maksimi: puu 160mm
alumiini 18mm
metalli 8mm
Sahanterän kiinnitys: 1/2“
Suojausluokka: II/
Melu- ja tärinätiedot:
Melun mittausarvo laskettu EN 60745 standardin
mukaisesti. Sähkötyökalun A-mitattu melutaso on
tyypillisesti:
Äänenpainetaso: 88.27dB(A)
Äänitehotaso: 99.27dB(A)
Epävarmuus K: 3dB
Käytä kuulosuojaimia!
Arvioitu kiihtyvyys, tyypillisesti:
Käteen ja käsivarteen
kohdistuva värinä ah= 12,669m/s2
Epävarmuus K = 1,5m/s2
Näissä ohjeissa ilmoitettu
värähtelytaso on määritetty normissa EN 60745
standardoidulla mittausmenetelmällä ja sitä voidaan
käyttää laitevertailussa.
Värähtelytaso muuttuu sähkötyökalun käytön mu-
kaan ja se saattaa monesti ylittää tässä ohjeessa
mainitun arvon. Värähtelyrasitusta saatetaan aliar-
vioida, jos sähkötyökalua säännöllisesti käytetään
tällä tavalla.
Huomio: Liikekuormituksen arvioimiseksi tietyn
työajan kestäessä on huomioitava myös ajat, jolloin
laite on sammutettuna, tai ajat, jolloin laite on käyn-
nissä, mutta ei työkäytössä. Tämä saattaa vähentää
merkittävästi liikerasitusta kokonaistyöskentelyajan
kestäessä.
Sähkötyökaluja koskevat
yleiset turvaohjeet
Lue kaikki turva- ja muut
ohjeet! Turva- ja muiden ohjeiden laiminlyönti voi
aiheuttaa sähköiskun, tulipalon ja/tai vakavia louk-
kaantumisia.
Säilytä kaikki turva- ja muut ohjeet tulevaa
tarvetta varten!
Turvallisuusohjeissa käytetty käsite ”sähkötyökalu“
koskee verkkokäyttöisiä sähkötyökoneita (verkko-
johdolla) ja akkukäyttösisiä sähkötyökoneita (ilman
johtoa).
1. Työpaikkaturvallisuus
a) Pidä työskentelypaikka puhtaana ja
hyvin valaistuna. Epäjärjestys ja huono
valaistus voivat johtaa tapaturmiin.
b) Älä käytä laitetta räjähdys-
vaarallisessa ympäristössä,
jossa säilytetään helposti
syttyviä nesteitä, kaasuja tai jossa
kehittyy pölyä. Sähkötyökalut kehittävät
kipinöintiä, joka voi sytyttää pölyn tai höyryn.
c) Lapsien ja asiattomien henki-
löiden läsnäolo työpaikalla
laitteen ollessa käynnissä ei
ole sallittua. Voit helposti menettää kontrollin
laitteeseen.
2. Sähköturvallisuus
a) Laitteen pistokkeen pitää sopia pisto-
rasiaan. Pistoketta ei saa muuttaa
millään tavalla. Älä käytä adapteria
yhdessä suojamaadoitettujen laitteiden
kanssa. Alkuperäinen pistoke ja sopivat pis-
torasia vähentävät sähköiskuvaaraa.
b) Vältä kosketusta maadoitettuihin pin-
toihin, kuten putkiin, lämpöpatterei-
hin, liesiin sekä jääkaappeihin. Vaarana
on saada sähköisku, jos kehosi on maadoitettu.

18 FI
Sähkötyökaluja koskevat yleiset turvaohjeet
c) Älä pidä laitetta sateessa tai muussa
kosteudessa. Veden pääsy laitteeseen lisää
sähköisku vaaraa.
d) Älä kanna laitetta riiputta-
malla sitä kaapelista ja vedä
kaapeli irti pistorasiasta
pitämällä kiinni pistokkeesta. Älä jätä
kaapelia kuumaan paikkaan, älä pääs-
tä siihen öljyä, varo teräviä reunoja
sekä laitteen pyöriviä osia. Vialliset tai kie-
toutuneet kaapelit lisäävät riskiä saada sähköisku.
e) Jos työskentelet ulkotiloissa, käytä
silloin jatkokaapelia, jonka käyttö on
sallittu myös ulkotilaan. Ulkotilaan sovel-
tuva kaapeli vähentää riskiä saada sähköisku.
f) Jos sähkötyökalua joudutaan käyttä-
mään kosteassa ympäristössä, on
käytettävä vikavirtakytkintä. Vikavirta-
kytkimen käyttö pienentää sähköiskun vaaraa.
3. Henkilöiden turvallisuus
a) Ole aina tarkkaavainen, tarkista aina,
mitä teet ja toimi järkevästi sähkölait-
teilla työskennellessäsi. Älä käytä
laitetta, jos olet väsynyt, käyttänyt
huumeita, alkoholia tai lääkkeitä.
Epätarkkaavaisuus laitetta käytettäessä voi
aiheuttaa vaikeita loukkaantumisia.
b) Käytä henkilökohtaisia tur-
vavarusteita ja suojalaseja
aina. Henkilökohtaisten turvavarus-
teiden käyttö, kuten pölynaamari, turvakengät,
kypärä tai kuulosuoja, vähentävät loukkaantu-
misriskiä.
c) Varo käynnistämästä laitetta vahin-
gossa. Varmista, että sähkötyökalu
on kytketty pois päältä, ennen kuin
liität sen pistorasiaan, nostat sen tai
kannat sitä. Tapaturmat ovat mahdollisia,
jos sormesi on laitetta kantaessasi virtakytki-
mellä tai laite on kytketty päälle.
d) Poista kaikki työkalut ja ruuviavaimet
paikalta ennen kuin kytket laitteen.
Pyörivässä laiteosassa oleva työkalu tai avain
voi johtaa tapaturmaan.
e) Vältä työskentelemästä epätavalli-
sessa asennossa. Asetu tukevaan
asentoon ja pysyttele koko ajan tasa-
painossa. Pystyt silloin hallitsemaan laitteen
erityisesti yllättävissä tilanteissa.
f) Käytä sopivaa vaatetusta. Älä käytä
löysiä vaatteita äläkä pidä koruja.
Hiukset, vaatteet ja käsineet on pidet-
tävä etäällä liikkuvista osista. Löysät
vaatteet, korut ja avonaiset hiukset voivat jäädä
kiinni liikkuviin osiin.
g) Jos laitteeseen asennetaan pölynimu-
ri- ja lastunkeruulaite, varmistu sitä
ennen, että osat on liitetty ja niitä käy-
tetään oikein. Näiden laitteiden liittäminen
vähentää pölystä aiheutuvia vaaroja.
4. Sähkötyökalujen huolellinen
käsittely ja käyttö
a) Älä ylirasita laitetta. Käytä työssäsi
tätä työtä varten tarkoitettua sähkö-
työkalua. Sopivan sähkötyökalun kanssa
työskentelet paremmin ja varmemmin sen teho-
alueella.
b) Älä käytä mitään sähkötyökalua,
jonka käynnistyskytkin on viallinen.
Sähkötyökalu, jota ei voi enää kytkeä päälle
tai päältä, on vaarallinen ja se on korjattava.
c) Irrota pistotulppa pistorasiasta, ennen
kuin säädät laitetta, vaihdat sen va-
rusteita tai laitat sen varastoon. Nämä
varotoimenpiteet estävät sen, että laite käynnistyy
vahingossa.
d) Säilytä sähkötyökaluja silloin, kun nii-
tä ei käytetä, lasten ulottumattomissa.
Älä anna henkilöiden käyttää laitetta,
jos he eivät tunne sitä tai eivät ole lu-
keneet näitä käyttöohjeita. Sähkötyöka-
lut ovat vaarallisia, jos kokemattomat henkilöt
käyttävät niitä.
e) Hoida laitetta huolellisesti. Tarkasta,
toimivatko sen liikkuvat osat moit-
teettomasti ja että ne eivät jumitu;
tarkasta, onko joku osa katkennut tai
murtunut tai vahingoittunut niin, että
Sähkötyökaluja koskevat yleiset turvaohjeet

19FI
Sähkötyökaluja koskevat yleiset turvaohjeet Sähkötyökaluja koskevat yleiset turvaohjeet
se haittaa laitteen toimintaa. Korjauta
vialliset osat aina ennen kuin käytät
laitetta. Moni tapaturma johtuu huonosti
huolletuista sähkötyökaluista.
f) Pidä terät terävinä ja puhtaina. Huolella
hoidetut leikkuuterät terävine leikkuureunoineen
eivät juutu niin helposti kiinni työkappaleeseen
ja ne toimivat kevyemmin.
g) Käytä sähkötyökaluja, lisätarvikkei-
ta, käyttötarvikkeita jne. tässä esitet-
tyjen määräysten mukaisesti ja aina
erityistä tyyppiä vastaavasti.Ota
huomioon työolosuhteet ja työ. Sähkö-
työkalujen käyttö muuhun kuin sille määrättyyn
tarkoitukseen voi aiheuttaa vaarallisia tilanteita.
5. Huolto
a) Anna laitteet huoltoliikkeen tai sähkö-
liikkeen korjattavaksi. Korjauksissa
s
aa käyttää vain alkuperäisiä varaosia .
Laitteesi säilyy näin turvallisena.
Puukkosahan laitekohtai-
set turvallisuusohjeet
Loukkaantumis- ja tulipalovaaran sekä
terveydellisten vaarojen välttäminen:
J Kun työskentelet ulkona, liitä laite vikavirta (FI)-
suojakytkimellä maksimi 30mA laukaisuvirtaan.
J Varmista työkappale. Kiinnitä työkappale ruuvi-
penkkiin/käytä muuta tukevaa kiinnitysjärjestelyä
työkappaleen paikoillaan pitämiseen. Työkap-
pale pysyy näin tukevammin paikoillaan kuin
käsin kiinnitetty.
J Älä missään tapauksessa tue käsiäsi laitteen
viereiseen tai edessä olevaan tai käsiteltävään
pintaan, sillä siitä voi seurata tapaturma, jos
käsi luiskahtaa paikoiltaan.
J Irrota vaaratilanteessa verkkopistoke välittömästi
pistorasiasta.
J Vie verkkojohto laitteelle aina takakautta.
J KIPINÖINTI VOI AIHEUTTAA TULIPA-
LOVAARAN! Metallin sahauksessa syntyy
usein kipinöitä. Varmistaudu siksi ehdottomasti,
ettei kukaan ole vaarassa eikä palavia materi-
aaleja ole työalueen lähistöllä.
MYRKYLLISIÄ HÖYRYJÄ!
Vaarallisten/myrkyllisten pölyjen käsittely voi
vaarantaa käyttöhenkilöstön ja lähellä olevien
henkilöiden terveyden.
Käytä työskennellessäsi suojalaseja
ja hengityssuojainta!
J Asbestipitoisen materiaalin työstäminen on kiel-
letty. Asbestin on todettu aiheuttavan syöpää.
J Noudata rakennusmateriaaleja sahatessasi
lain määräyksiä ja valmistajan suosituksia.
J Älä työstä kosteita tai märkiä materiaaleja.
J Käynnistä laite aina ennen kuin viet sen työkap-
paletta vasten.
VARO! Vältä kontaktia kiinteisiin esineisiin, kun
laite on käynnissä. Seurauksena voi olla takais-
kuvaara!
J Jalkalevyn 5on aina oltava työkappaleella,
kun laite on käytössä.
J Sammuta laite ja anna sen pysähtyä aina en-
nen kuin lasket sen pois kädestä.
J Käytä vain teräviä, moitteettomia sahanteriä.
Vaihda särkyneet, vääntyneet tai tylsät sahan-
terät välittömästi.
J Laite on pidettävä aina puhtaana ja kuivana
eikä siinä saa olla öljyä eikä voitelurasvoja.
Q
Alkuperäiset varusteet/
-lisälaitteet
J Käytä ainoastaan käyttöohjeessa mai-
nittuja varusteita. Muiden kuin käyttöohjees-
sa suositeltujen työkalujen tai muiden varusteiden
käyttö voi aiheuttaa loukkaantumisriskin.
Q
Sahanteriä koskevia tietoja
Voit käyttää laitteessa muuta mitä hyvänsä sahanterä ä.
Edellytyksenä on, että se on varustettu sopivalla 1/2“
kiinnityksellä. Jokaiseen puukkosahaan on myytä-
vänä käyttötarkoitukseen optimoituja erilaisia ja eri
pitusia sahanteriä.
Huomautus: TPI = teeth per inch = hampaiden
lukumäärä 2,54cm kohti

20 FI
Sähkötyökaluja koskevat yleiset turvaohjeet/Ennen käyttöönottoa/Käyttöönotto
Sahanterä puun sahaukseen 11 :
Mitat: 152x1,25mm, 6 TPI
Soveltuu parhaiten: rakennuspuun, lastulevyn ja
vanerin sahaukseen, myös upotussahaukseen.
Bimetalli sahanterä 12 :
Mitat: 156mm, 18 TPI
Soveltuu parhaiten: peltilevyjen, profiilien ja putkien
sahaukseen – joustava ja murtumisen kestävä.
Q
Ennen käyttöönottoa
Q
Sahanterän asennus/
vaihtaminen
Irrota verkkopistoke pistorasiasta
ennen kaikkiin laitteella suoritettaviin töihin ryhtymistä.
Muussa tapauksessa uhkaa loukkaantumisvaara.
j Kierrä pikakiinnitintä 7ja pidä se kierrettynä.
j Paina tarvittava sahanterä rajoittimeen asti pika-
kiinnittimeen 7. Sahanterä lukittuu paikoilleen.
j Päästä pikakiinnitin 7irti, sen on palattava ta-
kaisin lähtöasentoonsa. Sahanterä on nyt lukittu.
Q
Käsikahvan kääntäminen
LOUKKAANTUMISVAARA!
Irrota verkkopistoke pistorasiasta ennen kaikkiin lait-
teella suoritettaviin töihin ryhtymistä. Käsikahvaa 4
voidaan kääntää 90° oikealle tai vasemmalle.
Näin PÄÄLLE- / POIS -kytkin 3voidaan työolosuh-
teista riippuen kääntää edullisempaan asentoon.
j Paina vapautuspainiketta 10 ja käännä käsi-
kahva 4oikealle tai vasemmalle.
j Anna käsikahvan 4lukkiutua paikoilleen.
Q
Jalkalevyn säätö
LOUKKAANTUMISVAARA!
Irrota verkkopistoke pistorasiasta ennen kaikkiin lait-
teella suoritettaviin töihin ryhtymistä.
j Säädä jalkalevy 5leikkaussyvyyden mukaan.
j Avaa tätä varten lukitusvipu 8ja aseta jalka-
levy 5vastaavaan asentoon.
j Lukitse tämä asento vetämällä lukitusvivusta 8.
Q
Iskuluvun esivalinta
Asetuspyörällä 1voidaan esivalita haluttu iskuluku
(– = pienin iskuluku, + = suurin iskuluku). Iskulukua
voidaan muuttaa myös käytön aikana.
Q
Käyttöönotto
Q
Virran kytkentä ja katkaisu
Voit valita käytössä hetkittäisen ja jatkuvan käytön
välillä.
Hetkittäisen käytön käynnistys:
j Paina PÄÄLLE-/POIS -kytkintä 3
Hetkittäisenm käytön poiskytkentä:
j Päästä PÄÄLLE-/POIS -kytkin 3irti.
Jatkuvan käytön käynnistys:
j Paina PÄÄLLE-/POIS –kytkintä 3ja kiinnitä
se alaspainettuna lukitsimella 2.
Jatkuvan käytön poiskytkentä:
j Paina PÄÄLLE-/POIS -kytkintä 3ja päästä se
taas irti.
Q
Puukkosahan turvallinen
ohjaaminen
Jalkalevy 5on käännettävä työkappaleeseen mu-
kauttamiseksi ja laitteen pysymiseksi siinä tiukasti.
Jalkalevyn on aina oltava työkappaleella, kun laite
on käytössä.
Q
Sahausta koskevia työohjeita
J Tarkista etukäteen, ettei työstettävässä materiaa-
lissa ole vieraita esineitä kuten nauloja, ruuveja
tms. ja poista ne.
Käyttöönotto/Huolto ja puhdistus/Huolto/Takuu
