Party Light & Sound PARTY-GOBOLASER User manual

© Copyright LOTRONIC 2017PARTY-GOBOLASER 1
M
MI IN NI I L LA AS SE ER R F FI IR RE EF FL LY Y
Model: PARTY-GOBOLASER (15-1139PLS)
GB - User’s Manual
F - Manuel de l’Utilisateur
D - Bedienungsanleitung
NL - Handleiding
ES – Manual de uso
IMPORTANT NOTE: Electric products must not beput into household waste. Please bring them toa
recycling centre.Ask your local authorities or your dealer about the way to proceed.
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures
ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou
votre revendeur sur la façon de les recycler.
WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben
recycelt werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle fürElektrokleingeräte (Wertstoffhof)!
BELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten
recycleren daar waar er centra’s hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm
de manier van recycleren.
NOTA IMPORTANTE: Produtos eléctricos não deverão ser postos em contentores de lixo caseiros. Por favor,
deposite-os em contentores para reciclagem. Questione as autoridades locais ou onde adquiriu o produto sobre
como deverá proceder.
NOTA IMPORTANTA: Produsele electrice nu trebuie reciclate impreuna cu gunoiul menajer. Va rugam sa le
transportati la un centru de reciclare.Adresati-va autoritatilor locale sau furnizorului local despre procedura.
NOTA IMPORTANTE: Los productos eléctricos no pueden ser tirados a la basura común. Haga reciclar el
aparato en un lugar indicado para ello. Consulte con su vendedor o autoridades locales el lugar más cercano
para reciclar el equipo.

© Copyright LOTRONIC 2017PARTY-GOBOLASER 2
Thank you for purchasing our product. For your own safety and better
operation of this laser please read this manual carefully before using and
operating the unit.
Packing list
Check the contents of the carton if it is complete and in perfect condition.
The carton should contain following parts.
1.1x Laser Unit
2.1x AC mains adaptor
3. 1x Stand
4. 1x User Manual.
Safety guide
Do not disassemble or repair the system by yourself unless you are
professional in the field of electronics. If there is a problem, please contact
your local dealer.
Maintenance
Maintain the machine regularly and clean the lens with absorbent cotton
dipped in alcohol. Do not use a wet cloth or other chemic solvents. The
cleaning frequency depends on the usage frequency and the surrounding
conditions of the laser display system. We suggest that the system should
be cleaned every 2 weeks.
Warning
GB

© Copyright LOTRONIC 2017PARTY-GOBOLASER 3
SAFETY RECOMMENDATIONS
•INSTALL THE UNIT IN SUCH A WAY THAT NOBODY CAN STARE
INTO THE LASER BEAM.
•Before any installation and repair, please do cut off the power supply.
•For safety reasons, install the unit firmly to avoid injury and damage.
•Do not cover the unit.
•Do not touch the unit with wet hands or pull the power wire forcefully.
•Please don’t connect the power supply or turn on the system before
installation.
•Before switching on power, please make sure the mains lead is in good
condition.
•Where the MAINS plug or an appliance coupler is used as the
disconnect device, the disconnect device shall remain readily
operable.
•The system should be kept dry .Please don’t use the system in the
condition of rain, wet or dust. For indoor use only.
•Do not turn on or off the system frequently.
•Do not let it work continuously for an extended period of time. Turn off
the system for 25 minutes after running continuously for 2 hours.
•Fixed Installation prevents the system from strong shaking or striking.
•Prevent objects to get into the system, or there will be malfunction.
•Leave at least 1m distance between the unit and other objects.
•When transport the system again, please use the original package to
avoid shaking.
•The user should comply with the instructions and warnings above. Any
damage, which is caused by incorrect operation or not following the
manual, is not covered by the warranty.
•Be sure that there are no inflammable or explosive objects within 1.5m
distance.
•Before installation, please make sure the power voltage matches the
system rated voltage.
•Be sure that the fan and exhaust is not blocked.
IMPORTANT
The laser is sensitive to low temperatures. Please operate the laser at a
room temperature of at least 18°C. If the laser is cold, let it heat up for a
while otherwise it might not work.
Operation
Set the switch (1) to ON for automatic operation or to MUSIC for MUSIC
controlled operation. Set the switch to OFF when you don’t use the laser
anymore.

© Copyright LOTRONIC 2017PARTY-GOBOLASER 4

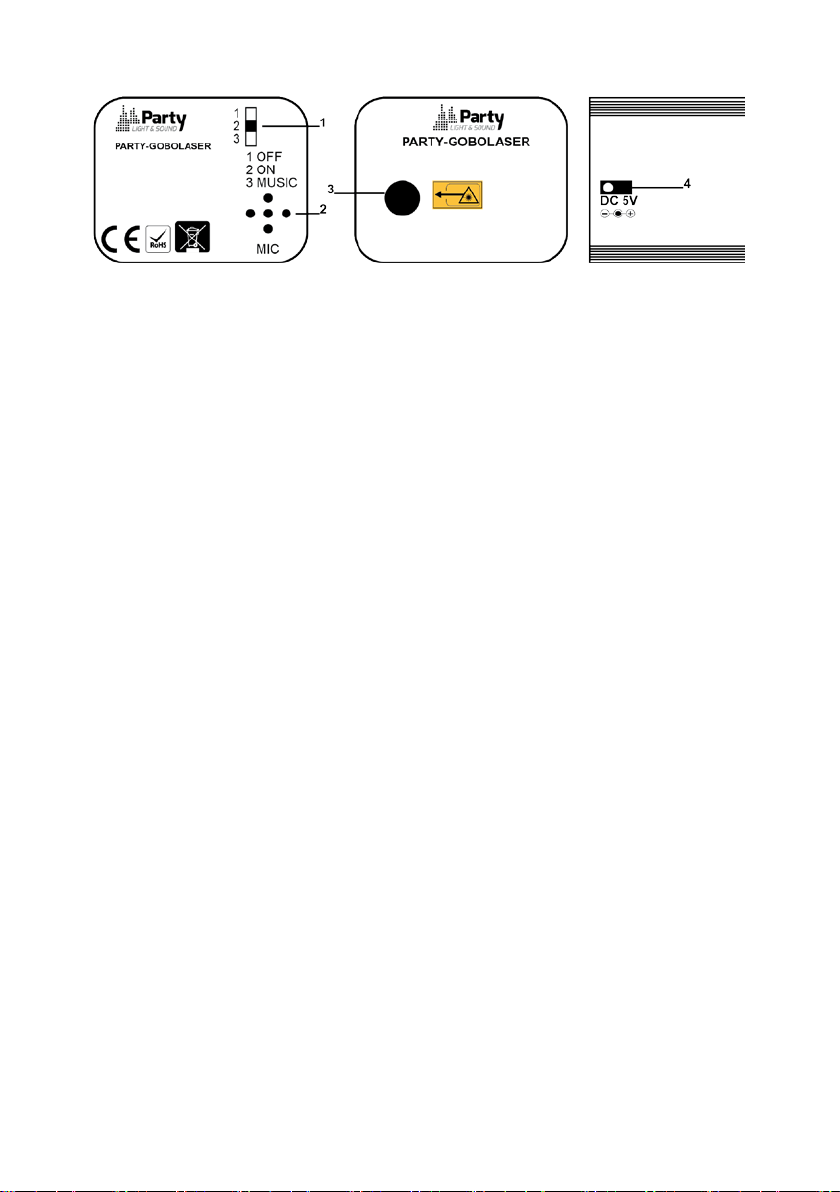

Front and rear panel of the unit
1. OFF/ON/Music controlled switch
2. MIC
3. Laser aperture
4. Power input jack
This mini stage light projects thousands of small green and red dots on
walls and ceilings that flicker and move to the sound of the music.
Specifications
Adaptor Power supply IN: .............................110-240VAC∼50/60Hz
Adaptor output voltage....................................................5Vdc 1A
Laser diode................................ Red: 650nm and Green: 532nm
Direct output laser power ................ Red: 100mW Green: 20mW
Power of reflected mobile beams......................................≤1mW
Dimensions........................................................110 x 62 x 42mm
Net weight ....................................................................... 0.262kg
Nous vous remercions pour l’achat de ce produit. Pour votre propre
sécurité et le bon fonctionnement de l’appareil, nous vous conseillons de
lire ce manuel attentivement et de respecter toutes les consignes.
Contenu de l’emballage
A réception, vérifiez si le produit a subit des dommages pendant le
transport et s’il est complet:
1.1x Laser
2.1x Adaptateur
3. 1x Support
4. 1x Mode d’emploi
F

© Copyright LOTRONIC 2017PARTY-GOBOLASER 5
Consignes de Sécurité
Ne pas démonter ni réparer l’appareil vous-mêmes. En cas de problème,
contactez votre revendeur ou un technicien qualifié.
Maintenance
Nettoyez l’appareil régulièrement. Essuyez la lentille avec un coton imbibé
d’alcool. Ne pas utiliser de chiffon humide ou de solvants chimiques. La
fréquence de nettoyage dépend de l’utilisation et de l’environnement.
Nous recommandons un nettoyage tous les 15 jours.

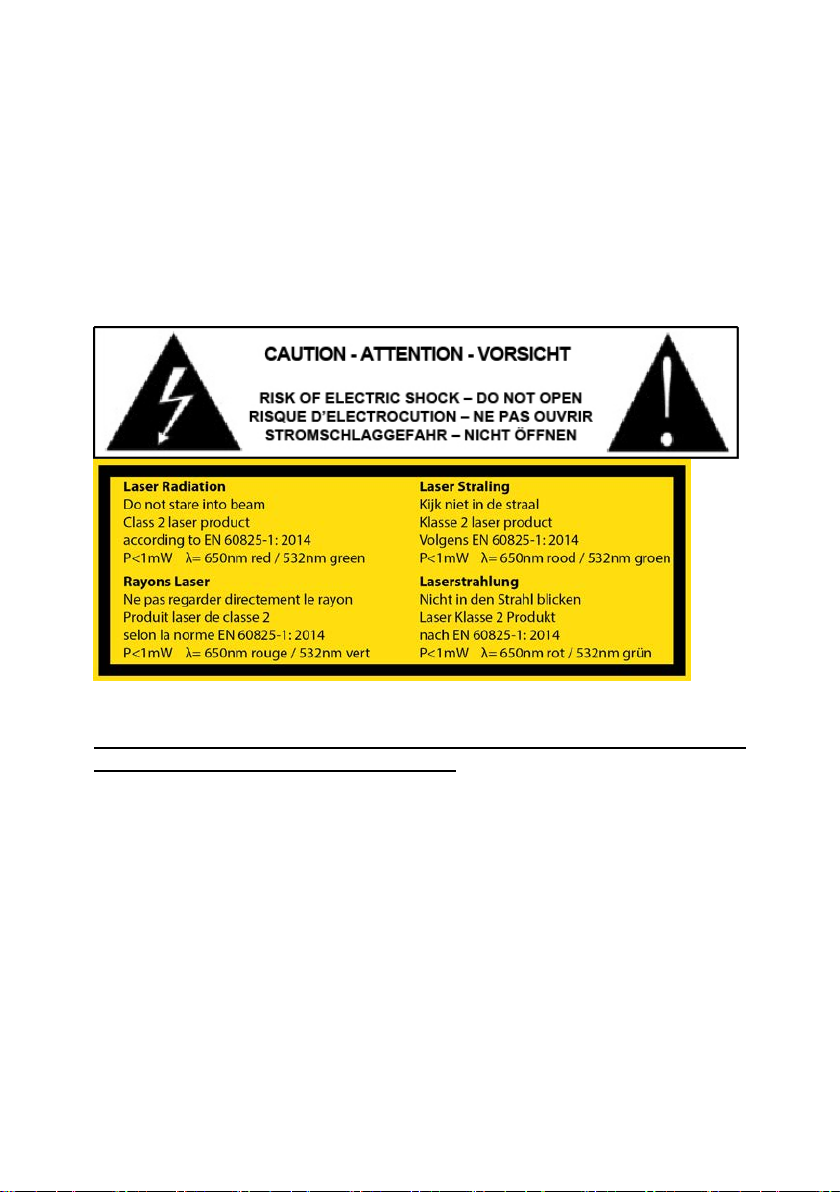

Avertissement
CONSIGNES DE SECURITE
INSTALLEZ LE LASER DE TELLE FACON QUE PERSONNE NE PEUT
REGARDER DANS LE RAYON LASER !
•Avant l’installation ou une réparation, débranchez l’appareil du secteur.
•Pour des raisons de sécurité, l’appareil doit être installé solidement.
•Ne pas couvrir l’appareil.
•Ne pas toucher l’appareil les mains mouillées, ni tirer sur le câble
électrique.
•Tenir au sec. Ne pas utiliser sous la pluie, dans un environnement
humide ou poussiéreux. Uniquement pour utilisation à l’intérieur.
•Ne pas mettre le système sous/hors tension à répétition. Ne pas le
faire fonctionner pendant une période prolongée.
•Une installation fixe empêche des chocs et des vibrations fortes.
•Ne pas laisser d’objets ou de liquides pénétrer dans le boîtier.
•Laisser une distance de sécurité de 1m minimum entre l’appareil et
d’autres objets.
•Ne pas brancher sur une source d’alimentation ni mettre sous tension

© Copyright LOTRONIC 2017PARTY-GOBOLASER 6
avant d’avoir terminé l’installation.
•Avant de mettre l’appareil sous tension, assurez-vous que le fil
électrique est en bon état.
•Dispositifs de coupure du réseau lorsque le cordon d'alimentation ou
un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce
dispositif doit rester facilement accessible;
Eteignez le système pendant 25 minutes après 2 heures d’utilisation
continue. Assurez-vous que le système peut se refroidir dans un
environnement approprié.
•Transportez le système dans son emballage d’origine afin de
minimiser les secousses.
•L’utilisateur doit respecter toutes les consignes et avertissements
ci-avant. La garantie ne couvre pas des dommages survenus à la suite
d’une mauvaise utilisation du produit.
•Assurez-vous qu’il n’y a aucun objet inflammable ou explosif à moins
de 1,5m autour de l’appareil.
•Avant installation, assurez-vous que la tension secteur correspond à la
tension d’alimentation de l’appareil.
•Assurez-vous que le ventilateur et les trous d’aération ne sont pas
bloqués.
IMPORTANT
Le laser est sensible au froid. La température de la pièce ne doit pas être
inférieure à 18°C. Si le laser est froid, laissez-le chauffer quelques
minutes sinon il risque de ne pas fonctionner.
Façade et arrière de l’appareil
1. Commutateur Arrêt/Marche/Musique
2. Micro
3. Sortie du rayon laser
4. Entrée d’alimentation
Ce mini laser projette des milliers de petits points rouges et verts sur les
murs et le plafond qui clignotent et dansent au rythme de la musique.

© Copyright LOTRONIC 2017PARTY-GOBOLASER 7
Fonctionnement
Réglez le commutateur (1) sur ON pour un fonctionnement automatique
ou sur MUSIC pour un fonctionnement commandé par la musique.
Mettez le commutateur (1) sur OFF lorsque vous n’utilisez plus l’appareil.
Débranchez le laser du secteur en cas de non-utilisation prolongée.
Caractéristiques techniques
Entrée d’alimentation de l’adaptateur secteur: .110-240VAC∼,50/60Hz
Sortie de l’adaptateur................................................................5Vdc 1A
Diode laser ........................................... Rouge : 650nm et vert : 532nm
Puissance du laser en sortie directe......... Rouge: 100mW Vert: 20mW
Puissance des faisceaux mobiles en réfraction...........................≤1mW
Dimensions..................................................................110 x 62 x 42mm
Poids...........................................................................................0,262kg
Wir danken Ihnen für den Kauf unseres Produktes. Zu Ihrer eigenen
Sicherheit und dem ordnungsgemäßen Betrieb des Geräts bitte sorgfältig
die Anleitung durchlesen und alle Anweisungen befolgen
Verpackungsinhalt
Bei Empfang sofort überprüfen, ob das Gerät keine Transportschäden
erlitten hat und der Inhalt vollständig ist.
1.1x Laser
2.1x Adapter
3. 1x Stativ
4. 1x Bedienungsanleitung
Sicherheitshinweise
Niemals das Gerät auseinanderbauen oder selbst reparieren. Im
Problemfall den Händler oder einen Fachmann fragen.
Pflege
Das Gerät regelmäßig reinigen. Die Linse mit einem in Alkohol getränkten
Baumwolltuch abwischen. Kein feuchtes Tuch oder andere chemische
Mittel verwenden. Die Häufigkeit der Reinigung hängt von den
Benutzungsbedingungen ab. Wir empfehlen eine Reinigung alle 14 Tage.
D

© Copyright LOTRONIC 2017PARTY-GOBOLASER 8
Warnhinweise
SICHERHEITSHINWEISE
•Vor der Montage oder Reparatur das Gerät vom Netz trennen.
•Aus Sicherheitsgründen muss das Gerät sicher installiert werden.
•Nicht abdecken.
•Das Gerät niemals mit nässen Händen berühren. Nicht gewaltsam am
Kabel ziehen.
•Gerät vor Nässe, Feuchtigkeit und Staub schützen. Nur für
Innengebrauch.
•Eine Festmontage verhindert Stöße und Erschütterungen.
•Keine Gegenstände oder Flüssigkeiten ins Gehäuse dringen lassen.
•Einen Mindestabstand von 1m zwischen Gerät und anderen
Gegenständen lassen.
•Nicht an eine Stromquelle anschließen und nicht einschalten, bevor die
Installation nicht vollständig beendet ist.
•Vor dem Einschalten prüfen, ob das Netzkabel in gutem Zustand ist.
•Netztrennungsvorrichtungen
a) Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die
Steckdose jederzeit leicht zugänglich bleiben
b) Wenn das Gerät über einen Schalter ausgeschaltet wird, muss
dieser klar gekennzeichnet und leicht zugänglich sein.
•Nach 2 Stunden Betriebszeit das Gerät 25 Minuten abkühlen lassen.
Achten Sie darauf, dass das Gerät in einer geeigneten Umgebung
abkühlen kann.
•Der Benutzer muss alle Anweisungen und Warnungen beachten. Die
Garantie deckt keine Schäden ab, die durch unsachgemäßen
Gebrauch entstanden sind.

© Copyright LOTRONIC 2017PARTY-GOBOLASER 9
•Es darf sich kein brennbarer oder explosiver Gegenstand in einem
Umkreis von 1,5m um das Gerät befinden.
•Vor der Montage prüfen, ob die Netzspannung der Eingangsspannung
des Netzteils entspricht.
•Darauf achten, dass der Ventilator und die Belüftungsschlitze nicht
blockiert sind.
WICHTIG
Der Laser ist kälteempfindlich. Das Gerät nur bei Zimmertemperaturen
von mindestens 18°C betreiben. Wenn der Laser kalt ist, lassen Sie ihn
erst eine Weile warm laufen, da er sonst nicht funktioniert.
Betrieb
Schalter (1) auf ON stellen für automatischen Betrieb oder auf MUSIC für
musikgesteuerten Betrieb. Nach Gebrauch das Gerät mit Schalter (1)
ausschalten.
Vorder – und Rückseite des Geräts
1. Schalter: 1. AUS 2. Automatik 3. Musikgesteuert
2. Mikrofon
3. Laserstrahlaustrittsöffnung
4. 5V DC Versorgungsbuchse
Dieser Minilaser wirft tausende von grünen und roten Punkten auf Decke
und Wände, die zum Rhythmus der Musik funkeln und sich bewegen.
Technische Daten
Eingangsspannung Netzteil: ...................................110-240VAC∼,50/60Hz
Ausgangsspannung Netzteil.....................................................................5V DC 1A
Laserdiode...............................................Rot: 650nm und Grün: 532nm
Direkte Laserleistung.....................................Rot: 100mW Grün: 30mW
Refraktionsleistung der beweglichen Strahlen............................≤1mW
Abmessungen .............................................................110 x 62 x 42mm
Gewicht ......................................................................................0,262kg

© Copyright LOTRONIC 2017PARTY-GOBOLASER 10
Bedankt voor de aankoop van onze product. Voor uw veiligheid en betere
bediening lees aandachtig deze handleiding alvorens U het toestel
gebruikt.
Inhoud van de verpakking
Controleer dat de inhoud van de verpakking compleet en in geode
toestand is. De verpakking moet volgende delen omvatten:
1.1x Laser
2.1x AC lichtnet adapter
3. 1x standaard
4. 1x handleiding.
Veiligheidsinstructies
Nooit het systeem zelfs repareren. In geval van problemen, neem contact
met uw dealer op.
Onderhoud
Maak de machine regelmatig schoon. Reinig de lens met een in alcohol
gedrenkt wattenstaafje. Gebruik geen natte doek of andere chemische
oplosmiddelen. Hoe vaak U het toestel moet schoon maken is afhankelijk
van de omgevingscondities van de laser. Wij raden het toestel alle 2
weken te reinigen.
Waarschuwing
NL

© Copyright LOTRONIC 2017PARTY-GOBOLASER 11
VEILIGHEIDSINSTRUCTIES
•INSTALEER HET APPARAAT ZO DAT NIEMAND IN DE
LASERSTRAAL KAN KIJKEN.
•Voor de installatie of reparatie, trek de stekker uit het stopcontact.
•Instaleer het apparaat zeker om letsels en schaden te vermijden.
•Niet het apparaat afdekken.
•Niet het apparaat met natte handen aanraken of het stroomkabel met
geweld uittrekken.
•De laser niet voor de installatie in het stopcontact stekken.
•Alvorens u het apparaat inschakelt wees zeker dat het stroomkabel in
goede toestand is.
•Indien de LICHTNET stekker of een stopcontactdoos gebruikt wordt
om het toestel uit te schakelen, moeten deze altijd toegankelijk blijven.
•Houd het toestel droog. Niet bij regen, natte of stof gebruiken. Alleen
voor binnen gebruik.
•Niet het toestel steevast aan en uit schakelen.
•Niet over een lange periode werken laten. Na 2 uren gebruik schakel
het toestel tijdens 25 minuten af.
•Vaste installatie vermijdt schokken en pech.
•Geen voorwerpen binnen het toestel dringen laten.
•Laat tenminste 1m afstand tussen het toestel en andere voorwerpen.
•Transporteer het systeem in de originele verpakking.
•Volg alle instructies en waarschuwingen. Schaden die door foute
bediening of niet-opvolgen van de handleiding veroorzaakt zijn,
worden niet van de garantie afgedekt.
•Geen ontvlambare of explosieve voorwerpen binnen 1,5m afstand van
het toestel opstellen.
•Voor de installatie wees zeker dat de lichtnetspanning met de
aansluitspanning van het toestel overeenstemt.
•Wees zeker dat de ventilator en de openingen niet verstopt raken.
BELANGRIJK
De laser is gevoelig voor lage temperaturen. Gebruik het toestel alleen in
een ruimte van tenminste 18°C. Indien het toestel koud is, laat het voor
een tijdje opwarmen.
Bediening
Zet de schakelaar (1) op ON voor automatische werking of op MUSIC
voor geluid gestuurde werking.
Zet de schakelaar (7) op OFF indien U de laser niet meer gaat gebruiken.

© Copyright LOTRONIC 2017PARTY-GOBOLASER 12
Voor- en achterkant van de unit
1. Schakelaar: 1. OFF 2. Automatisch 3. Geluid bestuurd
2. Microfoon
3. Laser opening
4. Ingang van de aansluitspanning
Dit mini laser projecteert duizenden van kleine groene en rode punten op
muren en plafond die naar het ritme van de muziek flitsen en dansen.
Specificaties
Ingangsspanning van de adapter: ...................110-240V∼50/60Hz
Uitgangsspanning van de adapter.................................................5Vdc 1A
Laser diode................................ Rood: 650nm en Groen: 532nm
Directe laser vermogen................. Rood: 100mW Groen: 30mW
Refractievermogen van de bewegende stralen .................≤1mW
Laser............................................................................... Klasse 2
Afmetingen ........................................................110 x 62 x 42mm
Nettogewicht.................................................................... 0,262kg

© Copyright LOTRONIC 2017PARTY-GOBOLASER 13
Le agradecemos la compra de este producto. Para su propia seguridad y
el buen funcionamiento del aparato, le aconsejamos que lea atentamente
este manual y respete todas las consignas de seguridad detalladas en el,
antes de poner en ,marcha o enchufar el equipo.
Contenido del embalaje
A su recepción, verifique si el producto ha sufrido algún daño durante el
transporte y si esta todo completo:
1.1x Láser
2.1x Adaptador
3. 1x Soporte
4. 1x Manual de uso
Consignas de Seguridad
•No reparar ni desmontar usted mismo el aparato. En caso de
problema, contacte con su vendedor o un técnico autorizado.
Mantenimiento
Limpie el equipo regularmente. Limpie la lente con un algodón mojado en
alcohol. No utilizar paños húmedos o disolventes químicos. La frecuencia
de limpieza depende del lugar donde este instalado. Nosotros
recomendamos una limpieza cada 15 días. Desenchufe el equipo
siempre antes de su limpieza o manipulación.
Advertencia
RADIACIÓN LASER!
EXPOSICIÓN A HAZ PELIGROSA
APARATO CON LÁSER DE CLASSE 2
Según DIN EN 60825-1 : 2014
P • 1mW •= 650nm (rojo) / 532nm (verde)
NOMIRE JAMAS DENTRO DEL RAYO LASER,
esto puede dañar sus ojos.
E

© Copyright LOTRONIC 2017PARTY-GOBOLASER 14
CONSIGNAS DE SEGURIDAD
INSTALE EL LASER DE TAL MANERA QUE NINGUNA PERSONA
PUEDA MIRAR DENTRO DEL RAYO LASER!
•Antes de la instalación, manipulación o reparación, desenchufe el
equipo de la corriente.
•Por razones de seguridad, el aparato debe de estar instalado
solidamente.
•No cubrir el aparato.
•No tocar el equipo con las manos mojadas, no tirar nunca del cable
eléctrico.
•Mantener seco. No utilizarlo bajo la lluvia, en un lugar húmedo o con
polvo. Diseñado exclusivamente únicamente para un uso en interiores.
•No encender y apagar el equipo repetidamente. No lo haga funcionar
durante un periodo de tiempo prolongado.
•Instálelo de manera fija y protegido de golpes y vibraciones.
•No deje que se introduzcan en el equipo líquidos u objetos pequeños.
•Dejar una distancia de seguridad de 1 metro mínimo entre el equipo y
cualquier objeto.
•No enchufe ni encienda el equipo antes de terminar completamente la
instalación.
•Antes de enchufar el equipo, asegúrese de que el cable esta en buen
estado.
•Cuando el cable de corriente o un interruptor son utilizados como
dispositivo de desconexión, estos ha de ser siempre fácilmente
accesibles;
Apague el equipo durante 25 minutos después de 2 horas de
utilización continua. Asegúrese de que el sistema se puede refrigerar
en un medio apropiado.
•El usuario debe respetar todas las consignas de seguridad y
advertencias. La garantía, no cubre los daños por uso inadecuado del
equipo.
•Asegúrese que ningún objeto inflamable o explosivo, esta a menos de
1.5 metros alrededor del equipo.
•Antes de enchufar el equipo, asegúrese que la tensión del enchufe, se
corresponde con las características de alimentación del equipo.
•Asegúrese de que el ventilador y las rejillas de ventilación, no quedan
obstruidas.
IMPORTANTE
El láser es sensible al frío. La temperatura de la habitación, no debe de
ser inferior a 18°C. Si le láser esta frío, Déjelo reposar algunos minutos
hasta que se estabilice su temperatura, ya que si ni puede que no
funcione.

© Copyright LOTRONIC 2017PARTY-GOBOLASER 15
Parte trasera del equipo
1 Conmutador: 1. Apagado (OFF) 2. Funcionamiento automático (ON)
3. Funcionamiento musical
2 Micro
3 Salida rayo láser
4 Entrada de alimentación 5Vdc 1A
Este mini láser proyecta infinidad de pequeños puntos rojos y verdes en
las paredes y techos que parpadean al ritmo de la música.
Funcionamiento
Ajuste el conmutador (1) en ON para un funcionamiento automático o en
MUSIC para un funcionamiento controlado por la música.
Ponga el conmutador (1) en OFF cuando no piense usar más el aparato.
Desenchufe el láser de la corriente, si lo va a dejar de usar.
Características técnicas
Adaptador de corriente: ............................................110-240VAC∼,50/60Hz
Corriente de salida del adaptador.............................................5Vdc 1A
Diodo láser ...............................................Rojo: 650nm y verde: 532nm
Potencia del láser en salida directa rojo:…………100mW Verde: 20mW
Potencia de los haces móviles en refracción...............................≤1mW
Dimensiones................................................................110 x 62 x 42mm
Peso ...........................................................................................0,262kg
Imported by: LOTRONIC SA.
Avenue Zénobe Gramme 9 - B – 1480 SAINTES
