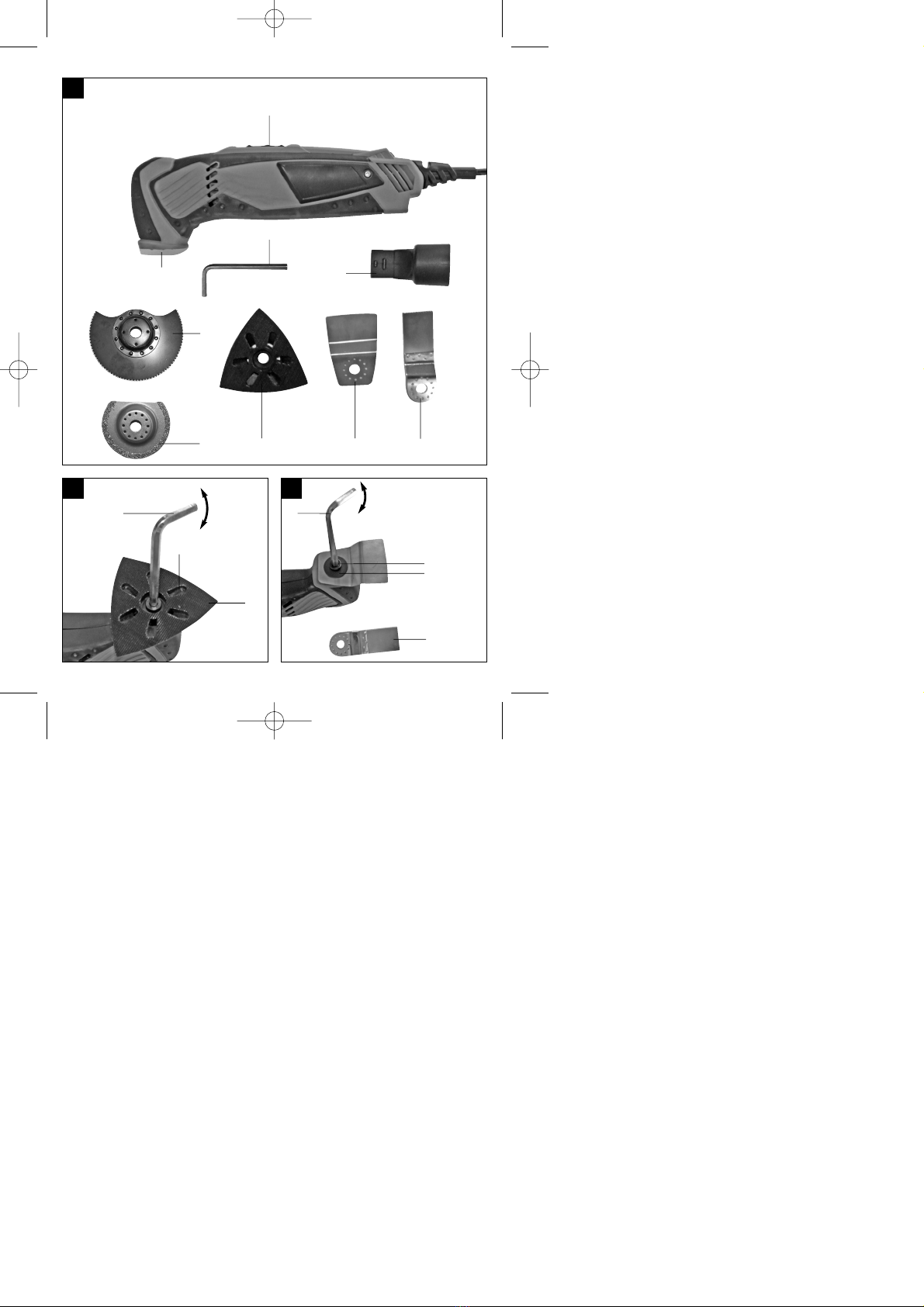

2. Gerätebeschreibung (Bild 1)
1. Ein-/ Ausschalter
2. Werkzeugaufnahme
3. Staubabsaugadapter
4. Drehzahl-Regler
5. Inbusschlüssel zum Werkzeugwechsel
6. Sägeblatt
7. Schaber
8. Dreieck-Schleifplatte
9. Diamant-Sägeblatt
10. HSS-Sägeblatt
3. Lieferumfang
Multifunktionswerkzeug
Dreieck-Schleifplatte
Sägeblatt
Schaber
Staubsaug-Adapter
Inbusschlüssel
6x Schleifpapier
Diamant-Sägeblatt
HSS-Sägeblatt
4. Bestimmungsgemäße Verwendung
Die Maschine ist zum Schleifen von Holz, Eisen,
Kunststoff und ähnlichen Werkstoffen unter
Verwendung des entsprechenden Schleifpapiers
bestimmt. Außerdem ist die Maschine bestimmt zum
Sägen von Holz, Kunststoffen und ähnlichen
Werkstoffen, sowie zum Abschaben von geklebten
Teppichböden, Spachtelmasse-Rückständen, alten
Lackierungen und ähnlichen Anwendungen.
Das Gerät darf nur nach seiner Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
5. Technische Daten
Netzspannung: 230V~ 50 Hz
Leistungsaufnahme: 250 W
Leerlauf-Drehzahl: 15000 - 21000 min-1
Oszillationswinkel 3°
Schutzklasse: II / 쓑
Gewicht: 1,35 kg
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden
entsprechend EN 60745 ermittelt.
Schalldruckpegel LpA 87 dB(A)
Unsicherheit KpA 3 dB
Schallleistungspegel LWA 98 dB(A)
Unsicherheit KWA 3 dB
Anleitung_E_MG_250E_SPK7:_ 14.08.2009 10:16 Uhr Seite 6

7
D
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust
bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Handgriff
Schwingungsemissionswert ah= 4,632 m/s²
Unsicherheit K = 1,5 m/s²
Achtung!
Der Schwingungswert wird sich aufgrund des
Einsatzbereiches des Elektrowerkzeuges ändern und
kann in Ausnahmefällen über dem angegeben Wert
liegen.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
Überlasten Sie das Gerät nicht.
Lassen Sie das Gerät gegebenenfalls
überprüfen.
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
Tragen Sie Handschuhe.
6. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den
Netzdaten übereinstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
6.1 Einsatzwerkzeuge montieren (Bild 1/2/3)
Für ein sicheres Montieren der
Einsatzwerkzeuge sollten Sie das
Multifunktionswerkzeug so aufsetzen, dass der
Ein-/Ausschalter (1) nach unten und die
Werkzeugaufnahme (2) nach oben zeigt.
Setzen Sie das Einsatzwerkzeug (z.B. Dreieck-
Schleifplatte) so auf die Werkzeugaufnahme (2),
dass in die Aussparrungen des
Einsatzwerkzeuges die Stifte der
Werkzeugaufnahme (2) passen.
Befestigen Sie das Einsatzwerkzeug mit der
mitgelieferten Schraube (b) und ziehen Sie die
Schraube mit dem Inbusschlüssel (5) gut fest.
Achten Sie darauf, dass die Scheibe (a) nur bei
dem Sägeblatt und dem Schaber als
Unterlegscheibe für die Schraube (b) verwendet
wird (siehe Bild 3). Dabei ist die Riffelung der
Scheibe auf das Einsatzwerkzeug zu legen.
Prüfen Sie das Einsatzwerkzeug auf festen Sitz!
6.2 Dreieck-Schleifplatte
Mit der Dreieck-Schleifplatte kann die Maschine als
Dreieckschleifer verwendet werden.
6.2.1 Schleifpapierbefestigung
Problemloser Wechsel mittels Klettverschluss.
Achten Sie auf Übereinstimmung der Absauglöcher
am Schleifpapier und Schleifteller.
6.3 Staubabsaugadapter montieren (Bild 5)
Die Staubabsaugung verhindert größere
Verschmutzung, hohe Staubbelastung in der Atemluft
und erleichtert die Entsorgung.

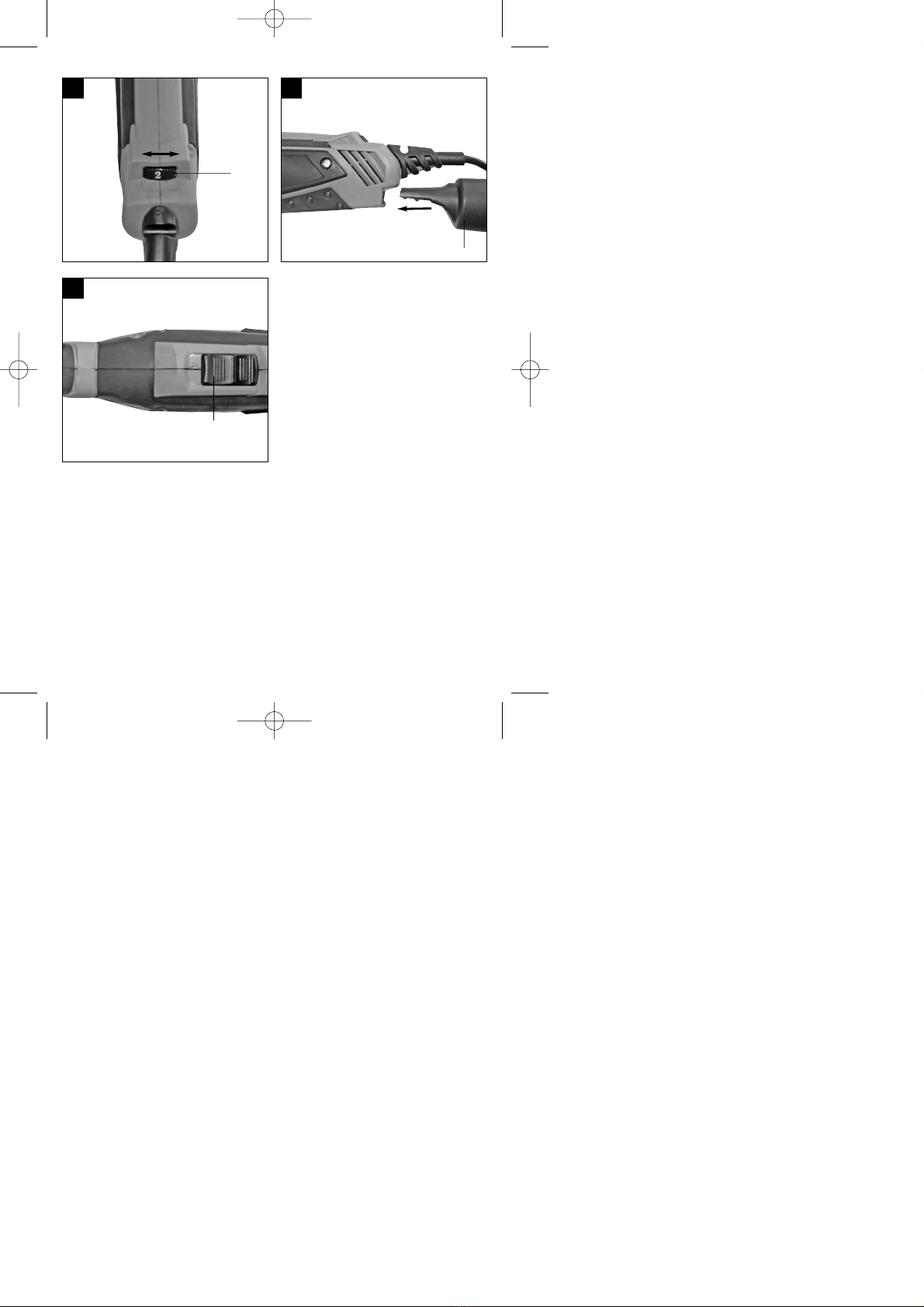

Drücken Sie den Staubabsaugadapter (3) in die
dafür vorgesehene Öffnung, bis beide Nasen
eingerastet sind.
Schließen Sie eine Absauganlage oder einen
Staubsauger an ihr Gerät an. Sie erreichen damit
eine optimale Absaugung von Stäuben und
Späne vom Werkstück.
Die Vorteile: Sie schonen sowohl das Gerät als auch
Ihre eigene Gesundheit. Ihr Arbeitsbereich bleibt
außerdem sauber und sicher.
7. Inbetriebnahme (Bild 6)
7.1 Ein-/Ausschalten
Zum Einschalten des Gerätes muss der Schalter (1)
nach vorne geschoben werden.
7.2 Arbeitshinweise
Gerät einschalten.
Vom Körper weg arbeiten.
Hände niemals vor den unmittelbaren
Arbeitsbereich führen.
Nur einwandfreie und unbeschädigte
Einsatzwerkzeuge verwenden.
7.2.1 Einsatzwerkzeuge
Sägen: Sägen von Holz und Kunststoff.
Arbeitshinweise: Achten Sie beim Sägen auf
Fremdkörper im Material und entfernen Sie diese ggf.
Im Tauchsägeverfahren dürfen nur weiche
Materialien wie Holz oder Gipskartonplatten
bearbeitet werden.
Diamant-Sägeblatt: Für Teilreperaturen an
gefliesten Flächen im Innenbereich und Mauern aus
Ziegelsteinen. Arbeitshinweis: Bearbeitung nur bei
hoher Schwingungszahl.
Anleitung_E_MG_250E_SPK7:_ 14.08.2009 10:16 Uhr Seite 7

8
D
Schleifen: Flächenschleifen an Rändern, in Ecken
oder schwer zugänglichen Bereichen. Je nach
Schleifblatt zum Schleifen von Holz, Farbe, Lack
usw.
Arbeitshinweise:
Das Gerät ist besonders leistungsfähig beim
Schleifen von schwer zugänglichen Ecken und
Kanten. Zum Schleifen von Profilen und Hohlkehlen
kann auch allein mit der Spitze oder einer Kante des
Schleiftellers gearbeitet werden. Entsprechend dem
zu bearbeitenden Material und dem gewünschten
Abtrag der Oberfläche sind unterschiedliche
Schleifpapiere verfügbar. Die Abtragleistung wird im
wesentlichen durch die Wahl des Schleifblattes und
dosiertes Andrücken des Schleiftellers bestimmt.
Schaben: Abschaben von alten Lackierungen oder
Klebstoffen
Arbeitshinweise: Das Einsatzwerkzeug an die
abzutragende Stelle heranführen. Mit flachem
Anstellwinkel und geringem Anpressdruck beginnen.
Bei zu hohem Anpressdruck kann der Untergrund
(z.B. Holz, Putz) beschädigt werden.
7.3 Drehzahl-Regler (Bild 4)
Durch Drehen der Rändelschraube (4) können Sie
die Drehzahl vorwählen.
Plus-Richtung: höhere Drehzahl
Minus-Richtung: niedrigere Drehzahl
8. Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
9. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
9.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
9.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft
überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
9.3 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
9.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
10. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
Anleitung_E_MG_250E_SPK7:_ 14.08.2009 10:16 Uhr Seite 8

Table of contents
1. Safety regulations
2. Layout
3. Items supplied
4. Proper use
5. Technical data
6. Before starting the equipment
7. Starting up
8. Replacing the power cable
9. Cleaning, maintenance and ordering of spare parts
10. Disposal and recycling
9
GB
Anleitung_E_MG_250E_SPK7:_ 14.08.2009 10:16 Uhr Seite 9

10
GB
“Caution - Read the operating instructions to reduce the risk of inquiry”
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Ꮯ
Wear a breathing mask.
Dust which is injurious to health can be generated when working on wood and other materials.
Never use the device to work on any materials containing asbestos!

Wear safety goggles.
Sparks generated during working or splinters, chips and dust emitted by the device can cause
loss of sight.
Anleitung_E_MG_250E_SPK7:_ 14.08.2009 10:16 Uhr Seite 10

Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety regulations
The corresponding safety information can be found
in the enclosed booklet.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
2. Layout (Fig. 1)
1. ON/OFF switch
2. Tool chuck
3. Dust extractor adapter
4. Speed controller
5. Allen key for changing tools
6. Saw blade
7. Scraper
8. Triangular sanding/grinding plate
9. Diamond saw blade
10. HSS saw blade
3. Items supplied
Multifunction Tool
Triangular sanding/grinding plate
Saw blade
Scraper
Extraction adapter
Allen key
6x abrasive paper
Diamond saw blade
HSS saw blade
4. Proper use
The equipment is designed for the sanding/grinding
of wood, iron, plastic and similar materials using the
appropriate sanding/grinding paper. Furthermore, the
equipment is intended for sawing wood, plastic and
similar materials, as well as scraping off glued
carpets, filling compound residues, old paint and
similar applications.
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
5. Technical data
Mains voltage: 230 V ~ 50 Hz
Power input: 250 W
Idling speed: 15000 - 21000 rpm
Oscillation angle: 3°
Protection class: II / 쓑
Weight: 1.35 kg
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level 87 dB(A)
KpA uncertainty 3 dB
LWA sound power level 98 dB(A)
KWA uncertainty 3 dB
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions)
determined in accordance with EN 60745.
Handle
Vibration emission value ah= 4.632 m/s²
K uncertainty = 1.5 m/s2
11
GB
Anleitung_E_MG_250E_SPK7:_ 14.08.2009 10:16 Uhr Seite 11

Important!
The vibration value changes according to the area of
application of the electric tool and may exceed the
specified value in exceptional circumstances.
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect working
order.
Service and clean the appliance regularly.
Adapt your working style to suit the appliance.
Do not overload the appliance.
Have the appliance serviced whenever
necessary.
Switch the appliance off when it is not in use.
Wear protective gloves.
6. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Always pull the power plug before making
adjustments to the equipment.
6.1 Fitting the plug-in tools (Figures 1/2/3)
To fit the plug-in tools safely you should hold the
multifunction tool so that the ON/OFF switch (1)
points down and the tool mounting (2) faces up.
Place the plug-in tool (e.g. the triangular
sanding/grinding plant) on the tool mounting (2)
so that the pins of the tool mounting (2) fit into the
recesses in the plug-in tool.
Secure the plug-in tool using the supplied screw
(b) and tighten the screw securely with the Allen
key (5).
Make sure that the washer (a) is used for the
screw (b) only in connection with the saw blade
and the scraper (see Figure 3). In this case the
corrugated face of the washer must be placed
against the plug-in tool.
Check that the plug-in tool is secure.
6.2 Triangular sanding/grinding plate
Fit the triangular sanding/grinding plate to use the
equipment as a delta sander/grinder.
6.2.1 Fastening the sanding/grinding paper
The Velcro fastener enables easy changing of
sanding/grinding paper. Make sure that the vacuum
extraction holes on the sanding/grinding paper and
the sanding/grinding disk are aligned.
6.3 Assembly of the dust extractor adapter
(Fig. 5)
The dust extraction system prevents the
accumulation of dirt and high dust loads in the air,
and it makes it easier to dispose of the dust.
Insert the dust extractor adapter (3) into the
opening until both projections are locked into
place.
Connect your appliance to an extraction unit or
vacuum cleaner. This will provide excellent
extraction of chips and dust from the workpiece.
The benefits are that you will protect both the
equipment and your own health. Your work area will
also be clean and safe.
7. Starting up (Fig. 6)
7.1 Switching on/off
Slide the switch (1) forwards to switch on the
equipment.
7.2 Practical tips
Switch on the equipment.
Work away from the body.
Never move your hands into the direct vicinity of
the work area.
Use only plug-in tools which are in good working
order and undamaged.
7.2.1 Plug-in tools
Sawing: Sawing wood and plastic.
Notes on working practice: When sawing, watch out
for foreign bodies in the workpiece and remove these
if necessary. Plunge cutting is allowed only in soft
materials such as wood or plasterboard.
Diamond saw blade: For partial repair of tiled
surfaces indoors and brick walls. Practical tip: Only to
be used when the turning frequency is high.
Sanding/grinding: Surface sanding/grinding at
edges, in corners or hard-to-reach areas. Depending
on choice of sanding/grinding paper for the
sanding/grinding of wood, paint, lacquer, etc.
Notes on working practice: This equipment offers
particularly high performance for the sanding/grinding
of hard-to-reach corners and edges. To sand/grind
profiles and channels you can also work with just the
tip or the edge of the sanding/grinding disk. Various
sanding/grinding papers are available, specially
designed for the different types of material you may
be working on and the amount you wish to remove
from the surface. The amount removed will depend
12
GB
Anleitung_E_MG_250E_SPK7:_ 14.08.2009 10:16 Uhr Seite 12

largely on the choice of sanding/grinding paper and
pressure applied to the sanding/grinding disk.
Scraping: Scraping off old paint or adhesives.
Notes on working practice: Move the plug-in tool
against the area you want to remove. Begin with a flat
angle of incidence and little pressure. The surface
(e.g. wood, plaster) may be damaged if too much
pressure is used.
7.3 Speed controller (Fig. 4)
To pre-select the speed turn the knurled screw (4) on
the switch.
Plus direction: Higher speed
Minus direction: Lower speed
8. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
9. Cleaning, maintenance and
ordering of spare parts
Always pull out the mains power plug before starting
any cleaning work.
9.1 Cleaning
Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible.
Wipe the equipment with a clean cloth or blow it
with compressed air at low pressure.
We recommend that you clean the device
immediately each time you have finished using it.
Clean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents
or solvents; these could attack the plastic parts
of the equipment. Ensure that no water can seep
into the device.
9.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualified electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualified electrician.
9.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
9.4 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
10. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
13
GB
Anleitung_E_MG_250E_SPK7:_ 14.08.2009 10:16 Uhr Seite 13

Table des matières
1. Consignes de sécurité
2. Description de l’appareil
3. Volume de livraison
4. Utilisation conforme à l’affectation
5. Données techniques
6. Avant la mise en service
7. Mise en service
8. Remplacement de la ligne de raccordement réseau
9. Nettoyage, maintenance et commande de pièces de rechange
10. Mise au rebut et recyclage
14
F
Anleitung_E_MG_250E_SPK7:_ 14.08.2009 10:16 Uhr Seite 14

15
F
« Avertissement – Lisez ce mode d’emploi pour diminuer le risque de blessures »
Portez une protection de l’ouïe.
L’exposition au bruit peut entraîner une perte de l’ouïe.
Ꮯ
Portez un masque anti-poussière.
Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être
dégagée. Ne travaillez pas sur du matériau contenant de l’amiante !

Portez des lunettes de protection.
Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de
l’appareil peuvent entraîner une perte de la vue.
Anleitung_E_MG_250E_SPK7:_ 14.08.2009 10:16 Uhr Seite 15

Attention !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afin d’éviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode d’emploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si l’appareil doit être remis à d’autres
personnes, remettez-leur aussi ce mode d’emploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode d’emploi et des consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité
correspondantes dans le cahier en annexe.
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
2. Description de l’appareil (figure 1)
1. Interrupteurs marche/arrêt
2. Porte-outil
3. Adaptateur pour aspirateur
4. Régulateur de vitesse de rotation
5. Clé à six pans creux pour changement d’outils
6. Lame de scie
7. Racloir
8. Patin de ponçage triangulaire
9. Lame de scie diamantée
10. Lame de scie en acier HSS
3. Volume de livraison
Outil multifonction
Patin de ponçage triangulaire
Lame de scie
Racloir
Adaptateur d’aspiration
Clé à six pans creux
6 papiers abrasifs
Lame de scie diamantée
Lame de scie en acier HSS
4. Utilisation conforme à l’affectation
La machine convient au ponçage du bois, fer,
plastique et matériaux semblables en utilisant le
papier abrasif adéquat. De plus, cette machine sert à
scier le bois, les matières plastiques et matériaux
similaires et est conçue pour racler des moquettes,
des résidus de mastic, d’anciennes peintures et des
applications similaires.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
producteur décline toute responsabilité et
l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, n’ont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
5. Données techniques
Tension du réseau : 230V~ 50 Hz
Puissance absorbée : 250 W
Vitesse de rotation à vide : 15000 - 21000 tr/min
Angle d’oscillation 3°
Catégorie de protection : II / 쓑
Poids : 1,35 kg
Bruit et vibration
Les valeurs de bruit et de vibration ont été
déterminées conformément à la norme EN 60745.
Niveau de pression acoustique LpA 87 dB(A)
Imprécision KpA 3 dB
Niveau de puissance acoustique LWA 98 dB(A)
Imprécision KWA 3 dB
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
16
F
Anleitung_E_MG_250E_SPK7:_ 14.08.2009 10:16 Uhr Seite 16

Poignée
Valeur d’émission de vibration ah= 4,632 m/s²
Imprécision K = 1,5 m/s²
Attention !
La valeur de vibration est différente en fonction du
domaine d’utilisation de l’outil électrique et peut,
dans des cas exceptionnels, être supérieure à la
valeur indiquée.
Limitez le niveau sonore et les vibrations à un
minimum !
Utilisez exclusivement des appareils en excellent
état.
Entretenez et nettoyez l’appareil régulièrement.
Adaptez votre façon de travailler à l’appareil.
Ne surchargez pas l’appareil.
Faites contrôler l’appareil le cas échéant.
Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
Portez des gants.
6. Avant la mise en service
Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Enlevez systématiquement la fiche de contact
avant de paramétrer l’appareil.
6.1 Monter les outils employés (figures 1/2/3)
Pour un montage sûr des outils employés, placez
l’outil multifonction de sorte qu’un interrupteur
marche/arrêt (1) soit dirigé vers le bas et le porte-
outil (2) vers le haut.
Placez l’outil employé (par ex. patin de ponçage
triangulaire) sur le porte-outil (2) de telle manière
que les broches du porte-outil (2) correspondent
aux évidements de l’outil employé.
Fixez l’outil employé avec la vis (b) fournie et
serrez bien à fond la vis avec la clé à six pans
creux (5).
Veillez à n’utiliser la rondelle (a) que sur la lame
de scie et le racloir comme rondelle pour la vis (b)
(voir fig. 3). Placez le striage de la rondelle sur
l’outil employé.
Vérifiez la bonne fixation de l’outil employé !
6.2 Patin de ponçage triangulaire
Avec le patin de ponçage triangulaire, on peut utiliser
la machine comme une ponceuse triangulaire.
6.2.1 Fixation du papier abrasif
Changement sans problème grâce à la fermeture
velcro. Faites attention à ce que les trous d’aspiration
sur le papier abrasif et le plateau de ponçage
correspondent.
6.3 Montage de l’adaptateur pour aspirateur
(figure 5)
L’aspiration de poussière évite un encrassement
important, une charge de poussière élevée dans l’air
inhalé et facilite l’élimination.
Introduisez l’adaptateur pour aspirateur (3) dans
l’ouverture prévue à cet effet en appuyant,
jusqu’à ce que les deux languettes soient
enclenchées.
Branchez une installation d’aspiration ou un
aspirateur sur votre appareil. Vous optimiserez
ainsi l’aspiration de poussières et de copeaux de
la pièce à usiner.
Les avantages : vous ménagez l’appareil ainsi que
votre propre santé. De plus, votre zone de travail
reste propre et sûre.
7. Mise en service (figure 6)
7.1 Mise en/hors circuit
Pour la mise en service de l’appareil, il faut déplacer
le commutateur (1) vers l’avant.
7.2 Consignes de travail
Mettre l’appareil en circuit.
Travailler en s’éloignant du corps.
Ne jamais mettre les mains dans la zone
immédiate de travail.
Utiliser exclusivement des outils irréprochables et
non endommagés.
7.2.1 Outils employés
Scier : Scier du bois et du plastique.
Consignes de travail : Faites attention aux corps
étrangers lorsque vous sciez et ôtez-les le cas
échéant.
Lors du sciage en plongée, usinez exclusivement des
matériaux souples tels du bois ou du placoplâtre.
Lame de scie diamantée : Sert aux réparations
partielles de surfaces carrelées dans les intérieurs et
sur les murs en briques. Consigne de travail :
traitement uniquement à grande vitesse de rotation
Meulage : Rectification plane aux bords, dans les
coins ou les zones difficilement accessibles. En
fonction de la feuille abrasive pour poncer le bois, la
peinture, le vernis etc.
17
F
Anleitung_E_MG_250E_SPK7:_ 14.08.2009 10:16 Uhr Seite 17

Consignes de travail : L’appareil est particulièrement
performant pour le ponçage de coins et d’angles
difficilement accessibles. Pour le ponçage de profilés
et de gorges, on peut travailler également juste avec
le bout ou un côté du plateau de ponçage. Selon le
matériau à travailler et l’enlèvement souhaité de la
surface, différents papiers de polissage sont
disponibles. La capacité d’enlèvement est
principalement déterminée par le choix du papier et le
dosage de pression sur le plateau de ponçage.
Raclage : Racler d’anciennes peintures ou colles
Consignes de travail : Approchez l’outil employé de
l’endroit à enlever. Commencez par un angle
d’orientation plat et une faible force de pression.
Lorsque la force de pression est trop importante, le
support (p. ex. bois, enduit) peut être endommagé.
7.3 Régulateur de vitesse de rotation (figure 4)
Vous pouvez présélectionner la vitesse en tournant la
vis moletée (4).
Sens PLUS : vitesse de rotation élevée
Sens MOINS : vitesse de rotation faible
8. Remplacement de la ligne de
raccordement réseau
Si la ligne de raccordement réseau de cet appareil
est endommagée, il faut la faire remplacer par le
producteur ou son service après-vente ou par une
personne de qualification semblable afin d’éviter tout
risque.
9. Nettoyage, maintenance et
commande de pièces de rechange
Retirez la fiche de contact avant tous travaux de
nettoyage.
9.1 Nettoyage
Maintenez les dispositifs de protection, les fentes
à air et le carter de moteur aussi propres (sans
poussière) que possible. Frottez l’appareil avec
un chiffon propre ou soufflez dessus avec de l’air
comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant ; ils
pourraient endommager les pièces en matières
plastiques de l’appareil. Veillez à ce qu’aucune
eau n’entre à l’intérieur de l’appareil.
9.2 Brosses à charbon
Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Attention ! Seul un(e) spécialiste électricien(ne) est
autorisé à remplacer les brosses à charbon.
9.3 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
9.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de l’appareil
No. d’article de l’appareil
No. d’identification de l’appareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
10. Mise au rebut et recyclage
L’appareil se trouve dans un emballage permettant
d’éviter les dommages dus au transport. Cet
emballage est une matière première et peut donc
être réutilisé ultérieurement ou être réintroduit dans
le circuit des matières premières.
L’appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux
dans les systèmes d’élimination des déchets
spéciaux. Renseignez-vous dans un commerce
spécialisé ou auprès de l’administration de votre
commune !
18
F
Anleitung_E_MG_250E_SPK7:_ 14.08.2009 10:16 Uhr Seite 18

Indice
1. Avvertenze sulla sicurezza
2. Descrizione dell’apparecchio
3. Elementi forniti
4. Utilizzo proprio
5. Caratteristiche tecniche
6. Prima della messa in esercizio
7. Messa in esercizio
8. Sostituzione del cavo di alimentazione
9. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
10. Smaltimento e riciclaggio
19
I
Anleitung_E_MG_250E_SPK7:_ 14.08.2009 10:16 Uhr Seite 19

20
I
“Avvertimento – Per ridurre il rischio di lesioni leggete le istruzioni per l’uso”
Portate cuffie antirumore.
L’effetto del rumore può causare la perdita dell’udito.
Ꮯ
Mettete una maschera antipolvere.
Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non
lavorate materiale contenente amianto!

Indossate gli occhiali protettivi.
Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall’apparecchio
possono causare la perdita della vista.
Anleitung_E_MG_250E_SPK7:_ 14.08.2009 10:16 Uhr Seite 20
