Pattfield Ergo Tools E-WS 600 User manual


kOriginalbetriebsanleitung
Winkelschleifer
tOriginal operating instructions
Angle grinder
pMode d’emploi d’origine
Meuleuse d’angle
CIstruzioni per l’uso originali
Smerigliatrice angolare
NOriginele handleiding
Haakse slijper
UOriginal-bruksanvisning
Vinkelslip
jOriginální návod k obsluze
Úhlová bruska
WOriginálny návod na obsluhu
Uhlová brúska
Art.-Nr.: 44.305.40 I.-Nr.: 01039 E-WS 600
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 1

2
1
12
4
2 3
3
5
B
a
3
A
4
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 2

3
45
61
4
a
c
b
2.
1.
7
8
a
b
a
b
9
a
b
2
5
a
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 3

4
D
“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Staubschutzmaske.
Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub
entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne
und Stäube können Sichtverlust bewirken.
Diese Schutzabdeckung ist zum Schleifen geeignet.
Diese Schutzabdeckung ist zum Trennen und Schleifen geeignet. (Nicht im
Lieferumfang enthalten)
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 4

5
D
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut auf,
damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

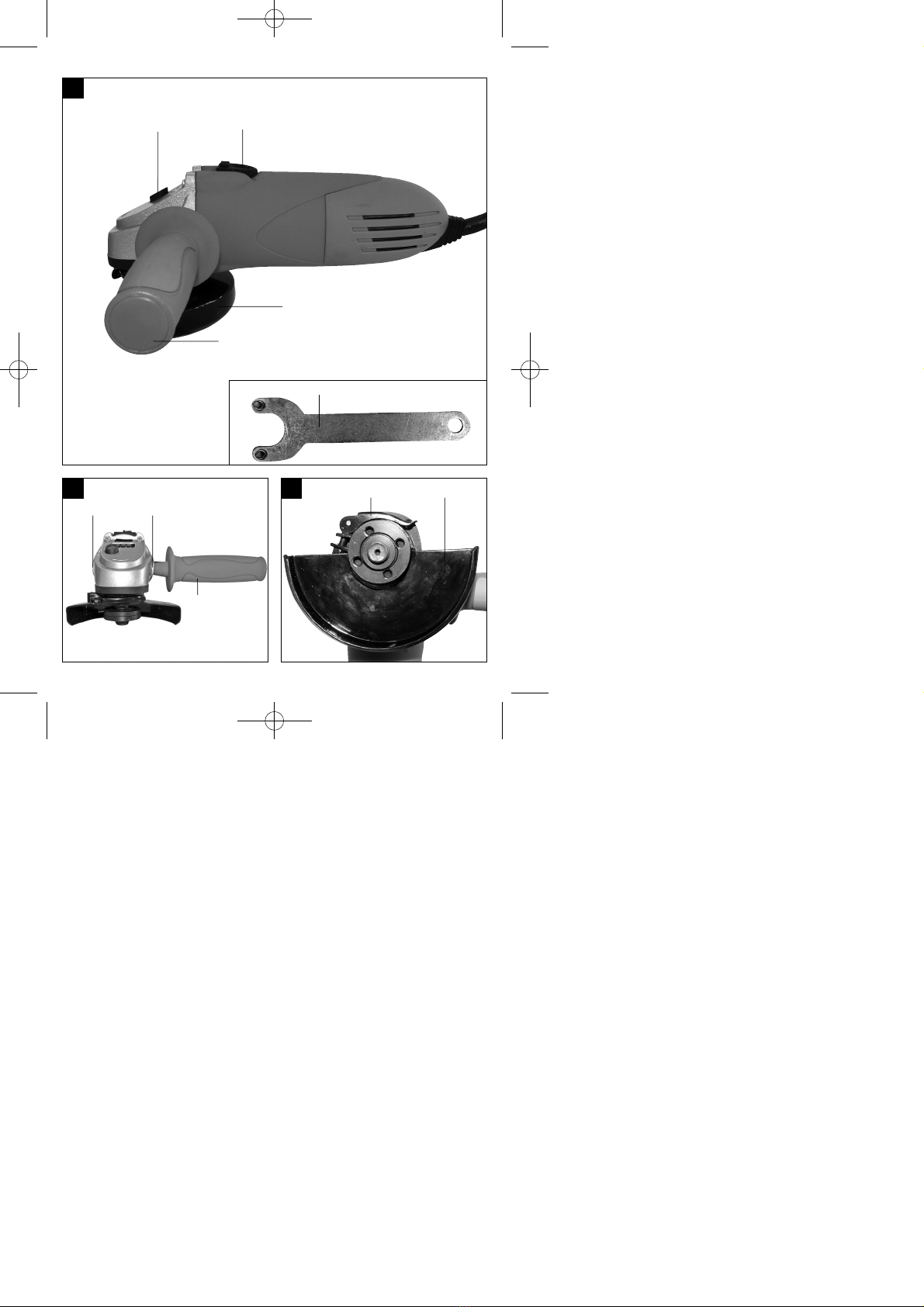

2. Gerätebeschreibung (Bild 1)
1. Spindelarretierung
2. Ein-/ Ausschalter
3. Zusatzhandgriff
4. Schutzvorrichtung
5. Flanschmutterschlüssel
3. Bestimmungsgemäße Verwendung
Der Winkelschleifer ist zum Schleifen von Metall und
Gestein unter Verwendung der entsprechenden
Schleifscheibe und der entsprechenden Schutzvor-
richtung bestimmt.
Achtung! Zum Trennen von Metall und Gestein darf
der Winkelschleifer nur verwendet werden, wenn die
Schutzvorrichtung, welche als Zubehör erhältlich ist,
montiert ist.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 580 W
Leerlauf-Drehnzahl: 11.000 min-1
Max. Scheiben-ø: 115 mm
Gewinde der Aufnahmespindel: M14
Schutzklasse: II / 쓑
Gewicht: 1,8 kg
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 60745 ermittelt.
Schalldruckpegel LpA 84 dB(A)
Unsicherheit KpA 3 dB
Schallleistungspegel LWA 94 dB(A)
Unsicherheit KWA 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Oberflächenschleifen
Schwingungsemissionswert ah= 6,5 m/s2
Unsicherheit K = 1,5 m/s2
Achtung!
Der Schwingungswert wird sich aufgrund des Ein-
satzbereiches des Elektrowerkzeuges ändern und
kann in Ausnahmefällen über dem angegebenen
Wert liegen.
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 5

Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
Überlasten Sie das Gerät nicht.
Lassen Sie das Gerät gegebenenfalls
überprüfen.
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
Tragen Sie Handschuhe.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

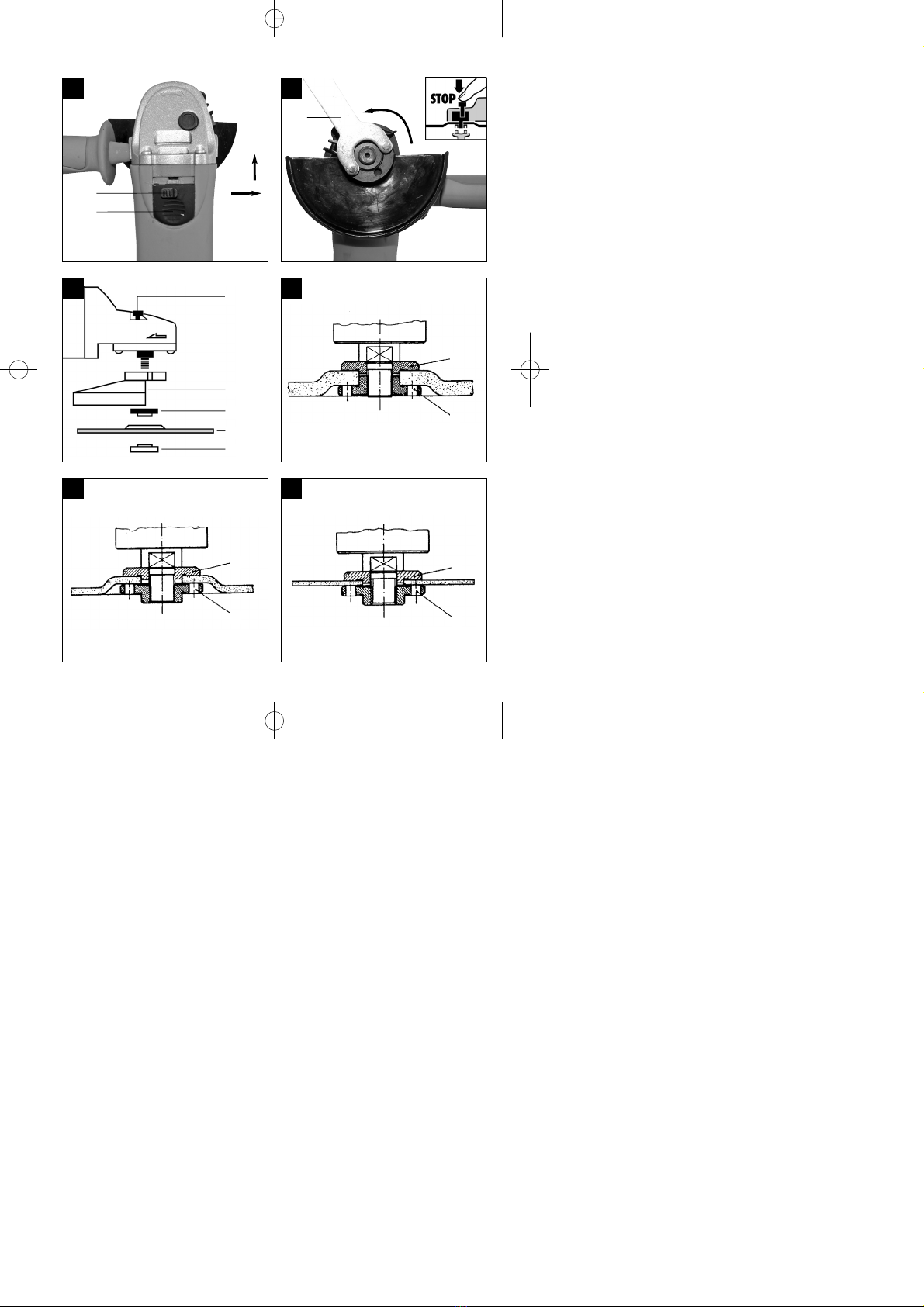

5.1 Zusatzhandgriff montieren (Bild 2)
Der Winkelschleifschleifer darf nicht ohne
Zusatzhandgriff (3) benutzt werden.
Der Zusatzhandgriff kann an den 2 Positionen
(A, B) eingeschraubt werden.
5.2 Einstellen und Wechseln der Schutzvor-
richtung (Bild 3)
Netzstecker ziehen!
Schalten Sie das Gerät aus. Ziehen Sie den
Netzstecker!
Stellen Sie die Schutzvorrichtung (4) zum Schutz
Ihrer Hände so ein, dass das Schleifgut vom
Körper weggeführt wird.
Die Position der Schutzvorrichtung (4) kann den
jeweiligen Arbeitsbedingungen angepasst
werden: Lockern Sie den Klemmhebel (a),
drehen Sie die Abdeckung (4) in die gewünschte
Position.
Achten Sie darauf, dass die Schutzvorrichtung
(4) das Zahnradgehäuse korrekt abdeckt.
Befestigen Sie den Klemmhebel (a) wieder.
Stellen Sie sicher, dass die Schutzvorrichtung (4)
fest sitzt.
Zum Abnehmen der Schutzvorrichtung öffnen Sie
den Klemmhebel (a) und drehen Sie die
Schutzvorrichtung so weit, bis diese
abgenommen werden kann.
Zum Aufsetzen der Schutzvorrichtung verfahren
Sie in umgekehrter Reihenfolge wie beim
Abnehmen der Schutzvorrichtung.
Achten Sie auf einen festen Sitz der
Schutzvorrichtung
Benutzen Sie den Winkelschleifer nicht ohne
Schutzvorrichtung.
5.3 Probelauf neuer Schleifscheiben
Den Winkelschleifer mit montierter Schleif- oder
Trennscheibe mindestens 1 Minute im Leerlauf
laufen lassen. Vibrierende Scheiben sofort
austauschen.
6. Bedienung
6.1 Schalter (Abb. 4)
Der Winkelschleifer ist mit einem Sicherheitsschalter
zur Unfallverhütung ausgestattet. Zum Einschalten
den Schieber (a) nach rechts schieben und
gleichzeitig den Ein-/Ausschalter (2) nach vorn
schieben und niederdrücken. Zum Ausschalten des
Winkelschleifers die Taste (2) hinten niederdrücken.
Die Taste (2) springt in die Ausgangsstellung zurück.
Warten Sie, bis die Maschine ihre
Höchstdrehzahl erreicht hat. Danach können Sie
den Winkelschleifer an das Werkstück ansetzen
und es bearbeiten.
6.2 Wechseln der Schleifscheiben (Bild 5)
Für das Wechseln der Schleifscheiben benötigen Sie
den beiliegenden Stirnlochschlüssel (5).
Netzstecker ziehen!
Einfacher Scheibenwechsel durch
Spindelarretierung.
Spindelarretierung drücken und Schleifscheibe
einrasten lassen.
Die Flanschmutter mit dem Stirnlochschlüssel
öffnen. (siehe Bild 5)
Schleif- oder Trennscheibe wechseln und
Flanschmutter mit dem Stirnlochschlüssel
festziehen.
Achtung:
Spindelarretierung nur bei stillstehendem Motor
und Schleifspindel drücken! Die
Spindelarretierung muss während des
Scheibenwechsels gedrückt bleiben!
D
6
Geräteseite Geeignet für
Links (Pos. A) Rechtshänder
Rechts (Pos. B) Linkshänder
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 6

D
7
Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke,
die Flanschmutter mit der Planseite zur Schleif- oder
Trennscheibe aufschrauben.
6.3 Anordnung der Flansche bei Verwendung
von Schleifscheiben und Trennscheiben
(Bild 6-9)
Anordnung der Flansche bei Verwendung einer
gekröpften oder geraden Schleifscheibe (Bild 7)
a) Spannflansch
b) Flanschmutter
Anordnung der Flansche bei Verwendung einer
gekröpften Trennscheibe (Bild 8)
a) Spannflansch
b) Flanschmutter
Anordnung der Flansche bei Verwendung einer
geraden Trennscheibe (Bild 9)
a) Spannflansch
b) Flanschmutter
6.4 Motor
Der Motor muss während der Arbeit gut belüftet
werden, daher müssen die Lüftungsöffnungen immer
sauber gehalten werden.
6.5 Schleifscheiben
Die Schleif- oder Trennscheibe darf nie größer
als der vorgeschriebene Durchmesser sein.
Kontrollieren Sie vor dem Einsatz der Schleif-
oder Trennscheibe deren angegebene Drehzahl.
Die Drehzahl der Schleif- oder Trennscheibe
muss höher sein als die Leerlaufdrehzahl des
Winkelschleifers.
Verwenden Sie nur Schleif- und Trennscheiben
die für eine minimale Drehzahl von 11.000 min-1
und für eine Umfangsgeschwindigkeit von 80 m/s
zugelassen sind.
Achten Sie bei der Benutzung von Diamant-
Trennscheiben auf die Drehrichtung. Der
Drehrichtungspfeil auf der Diamant-
Trennscheibe muss mit dem Drehrichtungspfeil
auf dem Gerät übereinstimmen.
Achten Sie insbesondere bei den Schleifkörpern auf
eine gute Lagerung und Transport. Setzen Sie die
Schleifkörper niemals Stößen, Schlägen oder
scharfen Kanten aus (z.B. beim Transport oder
Lagerung in einer Werkzeugkiste). Dies könnte bei
den Schleifkörpern zu Beschädigungen, wie z. B.
Rissen führen und eine Gefahr für den Benutzer
darstellen.
6.6 Arbeitshinweise
6.6.1 Schruppschleifen
Achtung! Schutzvorrichtung zum Schleifen
verwenden (im Lieferumfang enthalten).
Der beste Erfolg beim Schruppschleifen wird
erreicht, wenn Sie die Schleifscheibe in einem
Winkel von 30° bis 40° zur Schleifebene ansetzen
und gleichmäßig über das Werkstück hin- und
herbewegen.
6.6.2 Trennschleifen
Achtung! Schutzvorrichtung zum Trennen
verwenden (als Zubehör erhältlich, siehe 8.4).
Bei Trennarbeiten den Winkelschleifer in der
Schneidebene nicht verkanten. Die Trennscheibe
muss eine saubere Schnittkante aufweisen.
Zum Trennen von hartem Gestein verwenden Sie am
besten eine Diamant-Trennscheibe.
Asbesthaltige Materialien dürfen nicht
bearbeitet werden!
Verwenden Sie niemals Trennscheiben zum
Schruppschleifen.
7. Austausch der
Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 7

8. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft
überprüfen. Achtung! Die Kohlebürsten dürfen
nur von einer Elektrofachkraft ausgewechselt
werden.
8.3 Wartung
Im Geräteinneren befinden sich keine weiteren
zu wartenden Teile.
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise, Infos, sowie Bestellmöglichkeit
finden Sie unter www.isc-gmbh.info
Schutzabdeckung zum Trennen (Art.-Nr.: 44.500.14)
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
8
D
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 8

9
GB
“Caution - Read the operating instructions to reduce the risk of inquiry”
Wear ear-muffs.
The impact of noise can cause damage to hearing.

Wear a breathing mask.
Dust which is injurious to health can be generated when working on wood and other materials.
Never use the device to work on any materials containing asbestos!

Wear safety goggles.
Sparks generated during working or splinters, chips and dust emitted by the device can cause
loss of sight.
This safety guard is designed for sanding/grinding.
This safety guard is designed for cutting and grinding/sanding. (not included in
items supplied)
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 9

GB
10
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety information
Please refer to the booklet included in delivery for the
safety instructions.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
2. Layout (Fig. 1)
1. Spindle lock
2. ON/OFF switch
3. Additional handle
4. Guard
5. Flange nut wrench
3. Proper use
The angle grinder is designed for grinding metal and
stone when using the appropriate grinding wheel and
guard.
Caution! To cut metal and stone the grinder/sander
may only be used when the guard (available as an
accessory) is mounted.
The machine is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains voltage: 230 V ~ 50 Hz
Power input: 580 W
Idling speed: 11000 rpm
Max. wheel diameter: 115 mm
Mounting spindle thread: M14
Protection class: II / 쏾
Weight: 1.8 kg
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level 84 dB(A)
KpA uncertainty 3 dB
LWA sound power level 94 dB(A)
KWA uncertainty 3 dB
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions)
determined in accordance with EN 60745.
Surface sanding/grinding
Vibration emission value ah= 6.5 m/s2
K uncertainty = 1.5 m/s2
Important!
The vibration value changes according to the area of
application of the electric tool and may exceed the
specified value in exceptional circumstances.
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 10

GB
11
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect working
order.
Service and clean the appliance regularly.
Adapt your working style to suit the appliance.
Do not overload the appliance.
Have the appliance serviced whenever
necessary.
Switch the appliance off when it is not in use.
Wear protective gloves.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
5.1 Fitting the additional handle (Fig. 2)
The angle grinder must not be used without the
additional handle (3).
The additional handle can be secured in any of 2
positions (A, B).
5.2 Adjusting and changing the safety device
(Fig. 3)
Pull out the power plug.
Switch off the tool. Pull the power plug.
Adjust the guard (4) to protect your hands so that
the material being ground is directed away from
your body.
The position of the guard (4) can be adjusted to
any specific working conditions. Undo the clamp
handle (a) and turn the cover (4) into the
required position.
Ensure that the guard (4) correctly covers the
gear wheel casing.
Secure the clamp handle (a) again.
Ensure that the guard (4) is secure.
To remove the safety device, open the clamp
lever (a) and turn the safety device until it can be
taken off.
To attach the safety device, proceed in reverse
order with instructions for removing the safety
device.
 Take care that the safety device is secure.
 Never use the angle grinder without the
guard.
5.3 TEST RUN FOR NEW GRINDING WHEELS
Allow the right-angle grinder to run in idle for at least
1 minute with the grinding or cutting wheel fitted in
place. Vibrating wheels are to be replaced
immediately.
6. Operation
6.1 Switch (Fig. 4)
The angle grinder comes with a safety switch which is
designed to prevent accidents. To switch on, push
the slide switch (a) to the right while at the same time
pushing the ON/OFF switch (2) forwards and
depressing. To switch off the angle grinder, depress
the button (2) at the back. The switch (2) will jump
back into its starting position.
 Wait until the machine has reached its top
speed. You can then position the angle grinder
on the workpiece and machine it.
6.2 Changing the grinding wheels (Fig. 5)
Use the face spanner (5) supplied to change the
grinding wheels.
Pull out the power plug.
Simple wheel change by spindle lock:
Press the spindle lock and allow the grinding
wheel to latch in place.
Open the flange nut with the face spanner.
(Fig. 5)
Change the grinding or cutting wheel and tighten
the flange nut with the face spanner.
 Important!
Only ever press the spindle lock when the motor
and grinding spindle are at a standstill!
You must keep the spindle lock pressed while
you change the wheel!
For grinding or cutting wheels up to approx. 3 mm
thick, screw on the flange nut with the flat side facing
the grinding or cutting wheel.
6.3 Flange arrangements when using grinding
wheels and cutting wheels (Fig. 6-9)
Flange arrangement when using a depressed-
centre or straight grinding wheel (Fig. 7)
a) Clamping flange
b) Flange nut
Tool side Suitable for
Left (position A) Right-handed users
Right (position B) Left-handed users
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 11

12
GB
Flange arrangement when using a depressed-
centre cutting wheel (Fig. 8)
a) Clamping flange
b) Flange nut
Flange arrangement when using a straight
cutting wheel (Fig. 9)
a) Clamping flange
b) Flange nut
6.4 MOTOR
It is vital for the motor to be well ventilated during
operation. Be sure, therefore, to keep the ventilation
holes clean at all times.
6.5 GRINDING WHEELS
Never use a grinding or cutting wheel bigger than
the specified diameter.
Before using a grinding or cutting wheel, check
its rated speed.
The wheel´s rated speed must be higher than the
idle speed of the right-angle grinder.
Use only grinding and cutting wheels that are
approved for a minimum speed of 11000 rpm
and a peripheral speed of 80 m/sec.
Check the direction of rotation when you use
diamond cutting wheels. The directional arrow on
the diamond cutting wheel must point in the
direction in which the tool rotates.
Take special care that the grinding/sanding wheels
are properly stored and transported. Ensure that the
grinding/sanding wheels are never exposed to shock,
jolts or sharp edges (for example during transport or
storage in a toolbox). This could cause damage (such
as cracks) to the grinding/sanding wheels and place
the user in serious danger.
6.6 OPERATING MODES
6.6.1 Rough grinding
 Caution: Use the safety device for
sanding/grinding (included in items supplied).
For the best rough grinding results, hold the grinding
wheel at an angle of between 30° and 40° to the
workpiece surface and guide back and forth over the
workpiece in steady movements.
6.6.2 Cutting
 Caution: Use the safety device for abrasive
cutting (available as accessory, see 8.4)
When you use the right-angle grinder for cutting
purposes, avoid tilting it in the cutting plane. The
cutting wheel must have a clean cutting edge.
A diamond cutting wheel is best used to cut hard
stone.
 It is prohibited to use the machine on
asbestos materials!
Never use a cutting wheel for rough grinding.
7. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
8. Cleaning, maintenance and ordering
of spare parts
Always pull out the mains power plug before starting
any cleaning work.
8.1 Cleaning
Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible.
Wipe the equipment with a clean cloth or blow it
with compressed air at low pressure.
We recommend that you clean the device
immediately each time you have finished using it.
Clean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents
or solvents; these could attack the plastic parts
of the equipment. Ensure that no water can seep
into the device.
8.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualified electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualified electrician.
8.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
8.4 Ordering replacement parts
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices, information and order details
please go to www.isc-gmbh.info
Safety guard for cutting (Art. No.: 44.500.14)
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 12

13
GB
9. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 13

14
F
« Avertissement – Lisez ce mode dʼemploi pour diminuer le risque de blessures »
Portez une protection de lʼouïe.
Lʼexposition au bruit peut entraîner une perte de lʼouïe.

Portez un masque anti-poussière.
Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être
dégagée. Ne travaillez pas sur du matériau contenant de lʼamiante !

Portez des lunettes de protection.
Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de
lʼappareil peuvent entraîner une perte de la vue.
Ce recouvrement de protection convient à l’affûtage.
Ce recouvrement de protection convient aux travaux de tronçonnage et de
meulage. (non compris dans la livraison)
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 14

15
F
Attention !
Lors de lʼutilisation dʼappareils, il faut respecter
certaines mesures de sécurité afin dʼéviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode dʼemploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si lʼappareil doit être remis à dʼautres
personnes, remettez-leur aussi ce mode dʼemploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode dʼemploi et des consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité
correspondantes dans le petit manuel ci-joint.
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
2. Description de lʼappareil (figure 1)
1. Blocage de broche
2. Interrupteurs marche/arrêt
3. Poignée supplémentaire
4. Dispositif de protection
5. Clé pour écrou de bride
3. Utilisation conforme à l’affectation
La meuleuse d’angle sert à meuler le métal et la
pierre en utilisant la meule correspondante et le
dispositif de protection correspondant.
Attention ! Pour séparer le métal et la pierre, la
meuleuse d’angle doit uniquement être employée
lorsque le dispositif de protection (disponible avec les
accessoires) est monté.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
producteur décline toute responsabilité et
lʼopérateur/lʼexploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, nʼont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si lʼappareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension réseau : 230 V ~ 50 Hz
Puissance absorbée : 580 W
Vitesse de rotation de marche à vide : 11000 tr/mn
ø de meule maxi. : 115 mm
Filetage de la broche de réception : M14
Catégorie de protection : II / 쏾
Poids : 1,8 kg
Bruit et vibration
Les valeurs de bruit et de vibration ont été
déterminées conformément à la norme EN 60745.
Niveau de pression acoustique LpA 84 dB(A)
Imprécision KpA 3 dB
Niveau de puissance acoustique LWA 94 dB(A)
Imprécision KWA 3 dB
Portez une protection acoustique.
Lʼexposition au bruit peut entraîner la perte de lʼouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Rectifier les surfaces
Valeur dʼémission des vibrations ah= 6,5 m/s2
Imprécision K = 1,5 m/s2
Attention !
La valeur de vibration est différente en fonction du
domaine dʼutilisation de lʼoutil électrique et peut,
dans des cas exceptionnels, être supérieure à la
valeur indiquée.
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 15

F
16
Limitez le niveau sonore et les vibrations à un
minimum !
Utilisez exclusivement des appareils en excellent
état.
Entretenez et nettoyez l’appareil régulièrement.
Adaptez votre façon de travailler à l’appareil.
Ne surchargez pas l’appareil.
Faites contrôler l’appareil le cas échéant.
Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
Portez des gants.
5. Avant la mise en service
Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
5.1 Montage de la poignée supplémentaire
(figure 2)
La meuleuse dʼangle ne doit pas être utilisée
sans poignée supplémentaire (3).
La poignée supplémentaire peut être vissée au
niveau des 2 positions (A, B).
5.2 Réglage et remplacement du dispositif de
protection (figure 3)
Retirez la fiche secteur
Mettre lʼappareil hors circuit. Tirez la fiche de
contact !
Réglez le dispositif de protection (4) servant à
protéger vos mains de sorte à éloigner le produit
de meulage du corps.
La position du dispositif de protection (4) peut
être ajustée aux conditions de travail
respectives: Desserrez le levier de blocage (a),
orientez le recouvrement (4) dans la position
voulue.
Veillez à ce que le dispositif de protection (4)
couvre correctement la boîte dʼengrenage.
Fixez à nouveau le levier de blocage (a).
Assurez-vous que le dispositif de protection (4)
tienne bien correctement.
Pour retirer le dispositif de protection, ouvrez le
levier de serrage (a) et tournez le dispositif de
protection jusqu’à ce que vous puissez le retirer.
Pour mettre en place le dispositif de protection,
procédez dans l’ordre inverse des étapes
permettant de retirer le dispositif de protection.
 Veillez au bon maintien du dispositif de
protection
 Nʼutilisez pas la meuleuse dʼangle sans
dispositif de protection.
5.3 MARCHE DʼESSAI DE NOUVELLES MEULES
Faites tourner la meuleuse dʼangle sans charge avec
la meule ou la meule tronçonneuse montée pendant
une minute au minimum. Remplacez tout de suite
des meules vibrantes.
6. Mise en service
6.1 Interrupteur (fig. 4)
La meuleuse d’angle est équipée d’un interrupteur de
sécurité pour la prévention des accidents. Pour
mettre en circuit, poussez le coulisseau (a) vers la
droite et simultanément l’interrupteur marche/arrêt (2)
vers l’avant et enfoncez-le. Pour mettre la meuleuse
d’angle hors service, enfoncez la touche (2) derrière.
La touche (2) se remet dans sa position de départ.
 Patientez jusquʼà ce que la machine ait atteint
sa vitesse de rotation maximale. Ensuite, vous
pouvez placer la meuleuse dʼangle sur la pièce à
usiner et lʼusiner.
6.2 Remplacement des meules (figures 5)
Pour remplacer les meules, vous avez besoin de la
clé à ergots jointe (5).
Retirez la fiche secteur
Remplacement aisé des meules grâce au
dispositif dʼarrêt de broche.
Poussez ce dispositif dʼarrêt et faites enclencher
la meule.
Ouvrez lʼécrou à bride au moyen de la clé à
ergots. (figure 5)
Remplacez la meule ou la meule à tronçonner et
serrez bien lʼécrou à bride au moyen de la clé à
ergots.
 Attention:
Poussez le dispositif dʼarrêt de broche seulement
si le moteur et la broche sont arrêtés!
Veillez à ce que le dispositif dʼarrêt de broche
soit poussé pendant le remplacement de la
meule!
Côté de lʼappareil Convient à
Gauche (rep. A) Droitier
Droite (rep. B) Gaucher
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 16

F
17
Si vous utilisez des meules ou des meules
tronçonneuses dʼune épaisseur maximale de 3 mm,
vissez lʼécrou à bride de sorte que le côté plan soit
dirigé vers la meule ou la meule tronçonneuse.
6.3 Disposition des brides en cas dʼutilisation de
meules et de meules tronçonneuses
(Fig. 6-9)
Disposition des brides en cas dʼutilisation dʼune
meule contre-coudeé ou droite (Fig. 7)
a) Bride de serrage
b) Ecrou à bride
Disposition des brides en cas dʼutilisation dʼune
meule tronçonneuse contre-coudeé (Fig. 8)
a) Bride de serrage
b) Ecrou à bride
Disposition des brides en cas dʼutilisation dʼune
meule tronçonneuse droite (Fig. 9)
a) Bride de serrage
b) Ecrou à bride
6.4 MOTEUR
Il faut que le moteur soit bien ventilé pendant le
travail; cʼest pourquoi les fentes de ventilation
doivent rester toujours propres.
6.5 MEULES
Le diamètre de la meule ou de la meule
tronçonneuse ne doit jamais dépasser le
diamètre préconisé.
Avant dʼutiliser la meule ou la meule
tronçonneuse, vérifiez sa vitesse de rotation
spécifiée.
Il faut que la vitesse de la meule ou de la meule
tronçonneuse soit plus grande que la vitesse au
ralenti de la meuleuse dʼangle.
Utilisez exclusivement des meules ou des
meules tronçonneuses homologuées pour une
vitesse de rotation minimale de 11000 tr./mn. et
pour une vitesse circonférentielle de 80 m/sec.
En cas dʼutilisation de meules tronçonneuses
diamantées faites attention au sens de rotation.
Le flèche de sens de rotation sur la meule
tronçonneuse diamantée doit correspondre à la
flèche de sens de rotation sur lʼappareil.
Veillez particulièrement à ce que les meules soient
correctement entreposées et transportées.
N’exposez jamais les meules aux chocs, coups ou
arêtes vives (p. ex. lors du transport ou en les mettant
dans une caisse à outils). Cela pourrait entraîner un
endommagement des meules et entraîner p. ex. des
fissures et représenter donc un danger pour
l’utilisateur.
6.6 CONSIGNES DE TRAVAIL
6.6.1 Dégrossissage
 Attention ! Utilisez le dispositif de protection
pour l’affûtage (compris dans la livraison).
Le travail de dégrossissage sera le plus efficient si
vous mettez la meule à un angle de 30° à 40° par
rapport au plan de ponçage et la passez par-dessus
la pièce à usiner avec un mouvement de va-et-vient.
6.6.2 Coupage
 Attention ! Utilisez le dispositif de protection
pour le tronçonnage (disponible en tant
qu’accessoire, voir 8.4).
Pendant les travaux de coupage, nʼinclinez pas la
meuleuse dʼangle dans le plan de coupe. Il faut que
la meule tronçonneuse présente une arête de coupe
nette.
Il vaut mieux utiliser une meule diamantée pour
couper des pierres dures.
 Il ne faut pas usiner des matéraux contenant
de lʼamiante.
 Nʼutilisez jamais des meules tronçonneuses
pour le dégrossissage!
7. Remplacement de la ligne de
raccordement réseau
Si la ligne de raccordement réseau de cet appareil
est endommagée, il faut la faire remplacer par le
producteur ou son service après-vente ou par une
personne de qualification semblable afin dʼéviter tout
risque.
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 17

8. Nettoyage, maintenance et
commande de pièces de rechange
Retirez la fiche de contact avant tous travaux de
nettoyage.
8.1 Nettoyage
Maintenez les dispositifs de protection, les fentes
à air et le carter de moteur aussi propres (sans
poussière) que possible. Frottez lʼappareil avec
un chiffon propre ou soufflez dessus avec de lʼair
comprimé à basse pression.
Nous recommandons de nettoyer lʼappareil
directement après chaque utilisation.
Nettoyez lʼappareil régulièrement à lʼaide dʼun
chiffon humide et un peu de savon. Nʼutilisez
aucun produit de nettoyage ni détergeant ; ils
pourraient endommager les pièces en matières
plastiques de lʼappareil. Veillez à ce quʼaucune
eau nʼentre à lʼintérieur de lʼappareil.
8.2 Brosses à charbon
Si les brosses à charbon font trop dʼétincelles,
faites-les contrôler par des spécialistes en
électricité.
Attention ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.
8.3 Maintenance
Aucune pièce à lʼintérieur de lʼappareil nʼa besoin
de maintenance.
8.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de lʼappareil
No. dʼarticle de lʼappareil
No. dʼidentification de lʼappareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles ainsi
que les possibilités de commande à l’adresse
www.isc-gmbh.info
Recouvrement de protection pour la séparation
(réf. : 44.500.14)
9. Mise au rebut et recyclage
Lʼappareil se trouve dans un emballage permettant
dʼéviter les dommages dus au transport. Cet
emballage est une matière première et peut donc
être réutilisé ultérieurement ou être réintroduit dans
le circuit des matières premières.
Lʼappareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux
dans les systèmes dʼélimination des déchets
spéciaux. Renseignez-vous dans un commerce
spécialisé ou auprès de lʼadministration de votre
commune !
18
F
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 18

19
I
“Avvertimento – Per ridurre il rischio di lesioni leggete le istruzioni per lʼuso”
Portate cuffie antirumore.
Lʼeffetto del rumore può causare la perdita dellʼudito.

Mettete una maschera antipolvere.
Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non
lavorate materiale contenente amianto!

Indossate gli occhiali protettivi.
Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dallʼapparecchio
possono causare la perdita della vista.
Questa copertura di protezione è adatta per la levigatura.
Questa copertura di protezione è adatta per la troncatura e levigatura (non
compresa nella fornitura).
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 19

I
20
Attenzione!
Nellʼusare gli apparecchi si devono rispettare diverse
avvertenze di sicurezza per evitare lesioni e danni.
Quindi leggete attentamente queste istruzioni per
lʼuso. Conservatele bene per avere a disposizione le
informazioni in qualsiasi momento. Se date
lʼapparecchio ad altre persone consegnate loro
queste istruzioni per lʼuso insieme allʼapparecchio!
Non ci assumiamo alcuna responsabilità per incidenti
o danni causati dal mancato rispetto di queste
istruzioni e delle avvertenze di sicurezza.
1. Avvertenze di sicurezza
Le relative avvertenze di sicurezza si trovano
nellʼopuscolo allegato.
AVVERTIMENTO!
Leggete tutte le avvertenze di sicurezza e le
istruzioni.
Dimenticanze nel rispetto delle avvertenze di
sicurezza e delle istruzioni possono causare scosse
elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni per
eventuali necessità future.
2. Descrizione dellʼapparecchio (Fig. 1)
1. Bloccaggio a mandrino
2. Interruttore ON/OFF
3. Impugnatura addizionale
4. Dispositivo di protezione
5. Chiave per dadi flangiati
3. Utilizzo proprio
La smerigliatrice angolare è concepita per eseguire
levigature di metalli e pietre utilizzando i dischi
abrasivi ed il dispositivo di protezione corrispondenti.
Attenzione! La smerigliatrice angolare deve essere
utilizzata per la troncatura di metalli e pietre solo se il
dispositivo di protezione, disponibile come
accessorio, è montato.
Lʼapparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
Lʼutilizzatore/lʼoperatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo che
ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per lʼimpiego professionale, artigianale
o industriale. Non ci assumiamo alcuna garanzia
quando lʼapparecchio viene usato in imprese
commerciali, artigianali o industriali, o in attività
equivalenti.
4. Caratteristiche tecniche
Tensione di rete: 230 V~ 50 Hz
Potenza assorbita: 580 W
Numero di giri a vuoto: 11000 min-1
Max. Ø disco: 115 mm
Filetto del mandrino: M14
Grado di protezione: II / 쏾
Peso: 1,8 kg
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati rilevati
secondo la norma EN 60745.
Livello di pressione acustica LpA 84 dB (A)
Incertezza KpA 3 dB
Livello di potenza acustica LWA 94 dB (A)
Incertezza KWA 3 dB
Portate cuffie antirumore.
Lʼeffetto del rumore può causare la perdita dellʼudito.
Valori complessivi delle vibrazioni (somma vettoriale
delle tre direzioni) rilevati secondo la norma EN
60745.
Levigatura di superfici
Valore emissione vibrazioni ah= 6,5 m/s2
Incertezza K = 1,5 m/s2
Attenzione!
Il valore di vibrazione cambierà a causa del settore di
impiego dellʼelettroutensile e in casi eccezionali può
essere superiore ai valori riportati.
Anleitung_E_WS_600_SPK7:_ 13.10.2010 9:47 Uhr Seite 20
