D
- 7 -
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Pflege und Wartung
8. Fehlersuchplan
9. Anzeige Ladegerät
10.Entsorgung
11.EG-Konformitätserklärung
12.Garantieurkunde
Anl_PE_ARM_36_Li_SPK7.indb 7Anl_PE_ARM_36_Li_SPK7.indb 7 07.12.15 13:3707.12.15 13:37

D
- 8 -
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen
eingehalten werden, um Verletzungen und Schäden zu verhindern.
Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb
sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Infor-
mationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie diese Bedienungs-
anleitung / Sicherheitshinweise bitte mit aus.Wir übernehmen keine
Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser
Anleitung und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäum-
nisse bei der Einhaltung der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder schwere Verletzungen
verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei-
sungen für die Zukunft auf.

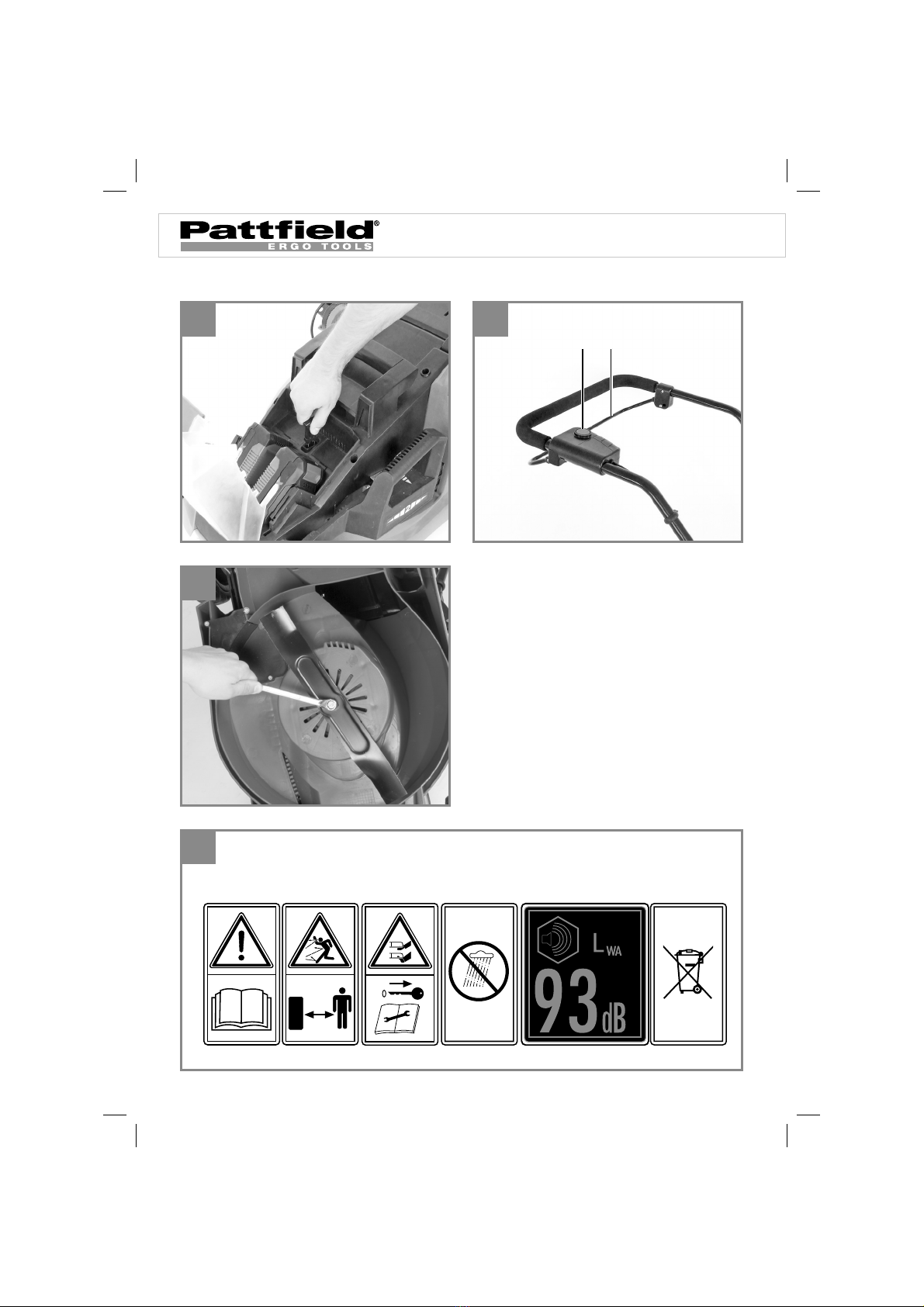

Erklärung des Hinweisschildes auf dem Gerät (siehe Bild 19)
1 Vor Inbetriebnahme Gebrauchsanweisung lesen!
2 Dritte aus dem Gefahrenbereich fernhalten!
3 Vorsicht! - Scharfe Schneidmesser - Sicherheitsstecker ziehen
vor Instandhaltungsarbeiten.
Schneidmesser drehen sich nach dem Ausschalten des Motors
weiter!
4 Gerät vor Regen und Feuchtigkeit schützen
5 Garantierter Schallleistungspegel: 93 dB
6 Akku fachgerecht entsorgen
Anl_PE_ARM_36_Li_SPK7.indb 8Anl_PE_ARM_36_Li_SPK7.indb 8 07.12.15 13:3707.12.15 13:37

D
- 9 -
Allgemeine Sicherheitshinweise für dieses Elektrogerät
Dieses Gerät darf nicht von Kindern benutzt werden. Kinder sollten
beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Reini-
gung und Wartung darf nicht von Kindern durchgeführt werden.
Dieses Gerät kann von Personen mit verringerten physischen, sen-
sorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerätes unterwiesen wurden und die dar-
aus resultierenden Gefahren verstehen.
Sicherheitshinweise für handgeführte Mäher
• Überprüfen Sie die Maschine vor jedem Gebrauch auf Beschä-
digungen. Reparaturen dürfen nur von unserer Servicewerkstatt
durchgeführt werden.Treten während des Gebrauchs unge-
wöhnliche Schwingungen auf, schalten Sie die Maschine sofort
aus und ziehen Sie den Sicherheitsstecker. Kontrollieren Sie die
Schneidmesser und reinigen diese wenn nötig. Sollte das Gerät
weiterhin vibrieren, ausschalten und Sicherheitsstecker ziehen
und an unsere Service Werkstatt einschicken.
• Die Maschine darf beim Anlassen nicht gekippt werden. Beide
Hände müssen sich beim Anlassen am Griffbügel befinden.
• Abgenutzte Verschleißteile dürfen nur durch unsere Servicewerk-
statt ausgetauscht werden. Im Bedarfsfall wenden Sie sich an die
angegebene Serviceadresse.
WARNHINWEISE:
• die Schneidmesser nicht berühren, bevor die Maschine vom Akku
getrennt ist und die Schneidmesser bis zum vollständigen Still-
stand gekommen sind;
• die Verbindung zum Akku unterbrechen (d. h. Ziehen des Sicher-
heitssteckers):
- immer, wenn die Maschine verlassen wird;
- vor dem Freimachen eines blockierten Messers;
- vor dem Überprüfen oder Reinigen oder vor Arbeiten an der Ma-
Anl_PE_ARM_36_Li_SPK7.indb 9Anl_PE_ARM_36_Li_SPK7.indb 9 07.12.15 13:3707.12.15 13:37

D
- 10 -
schine;
- nachdem ein Fremdkörper getroffen wurde;
- immer wenn die Maschine ungewöhnlich zu vibrieren beginnt;
• Lesen Sie die Anweisungen für den sicheren Betrieb der Maschi-
ne sorgfältig durch;
Hinweise
a) Lesen Sie die Gebrauchsanweisung sorgfältig. Machen Sie sich
mit den Stellteilen und dem richtigen Gebrauch der Maschine ver-
traut.
b) Erlauben Sie niemals Kindern oder anderen Personen, die die
Gebrauchsanweisung nicht kennen, den Rasenmäher zu benut-
zen. Örtliche Bestimmungen können das Mindestalter des Benut-
zers festlegen.
c) Mähen Sie niemals während Personen, besonders Kinder oder
Tiere in der Nähe sind.
d) Denken Sie daran, dass der Maschinenführer oder der Benutzer
für Unfälle mit anderen Personen oder deren Eigentum verant-
wortlich ist.
Vorbereitende Maßnahmen
a) Während des Mähens sind immer festes Schuhwerk und lange
Hosen zu tragen. Mähen Sie nicht barfüßig oder in leichten San-
dalen.Vermeiden Sie das tragen loser Kleidung mit hängenden
Schnüren oder Gürteln.
b) Überprüfen Sie das Gelände auf dem die Maschine eingesetzt
wird, und entfernen Sie alle Gegenstände, die erfasst oder weg-
geschleudert werden können.
c) Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob
die Schneidwerkzeuge, Befestigungsbolzen und die gesamte
Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung
einer Unwucht dürfen abgenutzte oder beschädigte Schneid-
werkzeuge und Befestigungsbolzen nur satzweise ausgetauscht
werden. Abgenutzte oder beschädigte Hinweisschilder müssen
Anl_PE_ARM_36_Li_SPK7.indb 10Anl_PE_ARM_36_Li_SPK7.indb 10 07.12.15 13:3707.12.15 13:37

D
- 11 -
getauscht oder ersetzt werden.
d) Achten Sie darauf, dass bei Maschinen mit mehreren Schneid-
werkzeugen die Bewegung eines Schneidwerkzeuges zu Drehun-
gen der übrigen Schneidwerkzeuge führen kann.
Handhabung
a) Mähen sie nur bei Tageslicht oder guter künstlicher Beleuchtung.
b) Bei nassem Gras sollte das Gerät nicht verwendet werden.
c) Achten Sie immer auf guten Stand/sicheren Halt an Hängen.
d) Führen Sie die Maschine nur im Schritttempo
e) Mähen Sie quer zum Hang, niemals auf- oder abwärts.
f) Seien Sie besonders vorsichtig wenn Sie die Fahrtrichtung am
Hang ändern.
g) Mähen Sie nicht an übermäßig steilen Hängen.
h) Seien Sie besonders vorsichtig, wenn Sie den Rasenmäher um-
kehren oder zu sich heranziehen.
i) Schalten Sie den Rasenmäher aus, ziehen Sie den Sicherheits-
stecker und warten Sie bis die Schneidwerkzeuge zum Stillstand
gekommen sind, wenn der Rasenmäher angekippt werden muss,
zum Transport über andere Flächen als Gras und wenn der Ra-
senmäher von und zu der zu mähenden Fläche bewegt wird.
j) Benutzen Sie niemals den Rasenmäher mit beschädigten Schutz-
einrichtungen oder ohne angebaute Schutzeinrichtungen, z.B.
Prallbleche oder Grasfangeinrichtungen.
k) Benutzen Sie den Ein/Aus-Schalter mit Vorsicht, entsprechend
den Herstelleranweisungen. Achten Sie auf ausreichenden Ab-
stand der Füße zum Schneidwerkzeug.
l) Beim Einschalten darf der Rasenmäher nicht gekippt werden,
es sei denn der Rasenmäher muss bei dem Vorgang angehoben
werden. In diesem Fall kippen Sie ihn nur soweit, wie es unbe-
dingt erforderlich ist und heben Sie nur die vom Benutzer abge-
wandte Seite hoch.
m) Nicht den Rasenmäher einschalten, wenn Sie vor dem Auswurf-
kanal stehen.
Anl_PE_ARM_36_Li_SPK7.indb 11Anl_PE_ARM_36_Li_SPK7.indb 11 07.12.15 13:3707.12.15 13:37

D
- 12 -
n) Führen Sie niemals Hände oder Füße an oder unter sich drehen-
de Teile. Halten Sie sich immer entfernt von der Auswurföffnung.
o) Heben oder tragen Sie niemals einen Rasenmäher mit laufendem
Motor.
p) Stellen Sie den Motor ab und ziehen Sie den Sicherheitsstecker:
Vergewissern Sie sich, dass alle sich bewegenden Teile zum voll-
ständigen Stillstand gekommen sind.
- bevor Sie Blockierungen lösen oder Verstopfungen im Auswurf-
kanal beseitigen.
- bevor Sie den Rasenmäher überprüfen, reinigen oder Arbeiten
an ihm durchführen.
- wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Be-
schädigungen am Rasenmäher und führen Sie die erforderlichen
Reparaturen durch, bevor Sie erneut starten und mit dem Rasen-
mäher arbeiten.
- Falls der Rasenmäher anfängt, ungewöhnlich stark zu vibrieren,
ist eine sofortige Überprüfung erforderlich.
– suchen Sie nach Beschädigungen;
– führen Sie die erforderlichen Reparaturen beschädigter
Teile durch;
– sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben
fest angezogen sind;
q) Schalten Sie den Rasenmäher aus und ziehen den Sicherheits-
stecker und vergewissern Sie sich, dass alle sich bewegenden
Teile zum vollständigen Sillstand gekommen sind.
Wartung und Lagerung
a) Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest
angezogen sind und das Gerät in einem sicheren Zustand ist.
b) Lassen Sie den Rasenmäher abkühlen, bevor Sie ihn in geschlos-
senen Räumen abstellen.
c) Um Brandgefahr zu vermeiden halten Sie Motorgehäuse und Lüf-
tungsschlitze frei von Gras, Blättern und Öl oder Fett.
d) Prüfen Sie regelmäßig die Grasfangeinrichtung auf Verschleiß
Anl_PE_ARM_36_Li_SPK7.indb 12Anl_PE_ARM_36_Li_SPK7.indb 12 07.12.15 13:3707.12.15 13:37

D
- 13 -
oder Verlust der Funktionsfähigkeit.
e) Lassen Sie aus Sicherheitsgründen abgenutzte oder beschädigte
Teile ersetzen.
f) Achten Sie beim Einstellen der Maschine darauf,
dass keine Finger zwischen bewegenden Schneidmesser und
feststehenden Teilen der
Maschine eingeklemmt werden.
g) Achten Sie beim Warten der Schneidmesser
darauf dass selbst dann, wenn die Spannungsquelle abgeschaltet
ist, die Schneidmesser bewegt werden können.
h) Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschä-
digte Teile.Verwenden Sie ausschließlich Original-Ersatzteile und
-Zubehör.
SORGFÄLTIGER UMGANG UND GEBRAUCH VON
AKKUGERÄTEN
• Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor
Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Elek-
trowerkzeug, das eingeschaltet ist, kann zu Unfällen führen.
• Laden Sie die Akkus nur in Ladegeräten auf, die vom Her-
steller empfohlen werden. Für ein Ladegerät, das für eine be-
stimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es
mit anderen Akkus verwendet wird.
• Verwenden Sie nur die dafür vorgesehenen Akkus in den
Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu
Verletzungen und Brandgefahr führen.
• Halten Sie den nicht benutzten Akku fern von Büroklam-
mern, Münzen, Schlüsseln, Nägeln, Schrauben oder ande-
ren kleinen Metallgegenständen, die eine Überbrückung der
Kontakte verursachen könnten. Ein Kurzschluss zwischen den
Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
• Bei falscher Anwendung kann Flüssigkeit aus dem Akku
austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem
Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die
Anl_PE_ARM_36_Li_SPK7.indb 13Anl_PE_ARM_36_Li_SPK7.indb 13 07.12.15 13:3707.12.15 13:37

D
- 14 -
Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in An-
spruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder
Verbrennungen führen.
Spezielle Sicherheitshinweise
Wir legen größte Sorgfalt in den Aufbau jedes Akkupacks, um Akkus
mit maximaler Energiedichte, Langlebigkeit und Sicherheit an Sie
weitergeben zu können. Die Akkuzellen verfügen über mehrstufige
Sicherheitsvorrichtungen. Jede einzelne Zelle wird zunächst forma-
tiert und ihre elektrischen Kennlinien werden aufgenommen. Diese
Daten werden anschließend genutzt, um die bestmöglichen Akku-
packs gruppieren zu können. Trotz aller Sicherheitsvorkehrungen
ist beim Umgang mit Akkus stets Umsicht erforderlich. Für den
sicheren Betrieb sind folgende Punkte zwingend zu beachten.
Der sichere Betrieb ist nur mit ungeschädigten Zellen gewähr-
leistet! Eine falsche Handhabung führt zu Zellenschäden.
Achtung! Analysen bestätigen, dass grobe Falschnutzung und fal-
sche Pflege Hauptursache für Schäden durch Hochleistungsakkus
sind.
Hinweise zum Akku
1. Der Akku-Pack des Akkugerätes ist im Lieferzustand nicht gela-
den.Vor der ersten Inbetriebnahme muss deshalb der Akku auf-
geladen werden.
2. Für eine optimale Akkuleistung vermeiden Sie tiefe Entladungszy-
klen! Laden Sie Ihren Akku häufig.
3. Lagern Sie Ihren Akku kühl, am besten bei 15°C, und zumindest
40% geladen.
4. Lithium-Ionen Akkus unterliegen einer natürlichen Alterung. Spä-
testens wenn die Leistungsfähigkeit des Akkus nur mehr 80% des
Neuzustandes entspricht, muss der Akku ersetzt werden! Ge-
schwächte Zellen in einem gealterten Akku-Pack sind den hohen
Leistungsanforderungen nicht mehr gewachsen und stellen so ein
Anl_PE_ARM_36_Li_SPK7.indb 14Anl_PE_ARM_36_Li_SPK7.indb 14 07.12.15 13:3707.12.15 13:37

D
- 15 -
Sicherheitsrisiko dar.
5. Verbrauchte Akkus nicht ins offene Feuer werfen. Explosionsge-
fahr!
6. Akku nicht anzünden oder Verbrennung aussetzen.
7. Akkus nicht Tiefenentladen!
Tiefenentladung schädigt die Akkuzellen. Die häufigste Ursache
für die Tiefentladung von Akkupacks ist lange Lagerung bzw.
Nichtnutzung teilentladener Akkus. Beenden Sie den Arbeitsvor-
gang sobald die Leistung merklich nachlässt oder die Schutz-
elektronik anspricht. Lagern Sie den Akku erst nach vollständiger
Aufladung.
8. Akkus bzw. Gerät vor Überlastung schützen! Überlastung
führt rasch zur Überhitzung und Zellschädigung im Innern des Ak-
kugehäuses, ohne dass die Überhitzung äußerlich zu Tage tritt.
9. Vermeiden Sie Beschädigungen und Stöße! Ersetzen Sie Ak-
kus, die Ihnen aus über einem Meter heruntergefallen sind oder
die heftigen Stößen ausgesetzt waren unverzüglich, auch wenn
das Gehäuse des Akkupacks unbeschädigt erscheint. Die Akku-
zellen im Inneren können ernsthaft beschädigt sein. Beachten Sie
hierzu auch die Entsorgungshinweise.
10.Bei Überlastung und Überhitzung schaltet die integrierte Schutz-
abschaltung das Gerät aus Sicherheitsgründen ab. Achtung!
Betätigen Sie den Ein-/ Ausschalter nicht mehr, wenn die Schutz-
abschaltung das Gerät abgeschaltet hat. Dies kann zu Schäden
am Akku führen.
11.Verwenden Sie nur original Akkus. Der Einsatz von anderen Ak-
kus kann zu Verletzungen; Exposition und Brandgefahr führen.
Hinweise zum Ladegerät und Ladevorgang
1. Beachten Sie die angegebenen Daten auf dem Typenschild des
Ladegeräts. Schließen Sie das Ladegerät nur an die auf dem Ty-
penschild angegebene Netzspannung an.
2. Schützen Sie das Ladegerät und die Leitung vor Beschädigung
und scharfen Kanten. Beschädigte Kabel sind unverzüglich durch
Anl_PE_ARM_36_Li_SPK7.indb 15Anl_PE_ARM_36_Li_SPK7.indb 15 07.12.15 13:3707.12.15 13:37

D
- 16 -
einen Elektrofachmann auszutauschen.
3. Ladegerät, Akkus und Akkugerät vor Kindern schützen.
4. Keine beschädigten Ladegeräte verwenden.
5. Verwenden Sie das mitgelieferte Ladegerät nicht zum Laden von
anderen Akkugeräten.
6. Bei starker Beanspruchung erwärmt sich der Akku-Pack. Lassen
Sie den Akku-Pack vor Beginn des Ladevorgangs auf Raumtem-
peratur abkühlen.
7. Akkus nicht Überladen! Beachten Sie die maximalen Ladezei-
ten. Diese Ladezeiten gelten nur für entladene Akkus. Mehrfaches
Einstecken eines geladenen oder teilgeladenen Akkus führt zum
Überladen und zur Zellschädigung. Akkus nicht mehrere Tage im
Ladegerät stecken lassen.
8. Benutzen und Laden Sie nie Akkus, von denen Sie ver-
muten, dass die letzte Aufladung des Akkus länger als 12
Monate zurück liegt. Die Wahrscheinlichkeit ist hoch, dass der
Akku bereits gefährlich geschädigt ist (Tiefenentladung).
9. Laden bei einer Temperatur von unter 10°C führt zur chemischen
Schädigung der Zelle und kann zu Brand führen.
10.Verwenden Sie keine Akkus, die sich während des Ladens er-
wärmt haben, da die Akkuzellen gefährlich geschädigt sein könn-
ten.
11.Verwenden Sie keine Akkus mehr, die sich während des Ladens
aufgewölbt oder verformt haben, oder welche ungewöhnliche
Symptome zeigten (Ausgasen, Zischen, Knacken, ...)
12.Entladen Sie den Akku nicht vollständig (empfohlene Endladetiefe
max. 80%). Vollentladung führt zur vorzeitigen Alterung der Akku-
zellen.
13.Batterien niemals unbeaufsichtigt laden!
Anl_PE_ARM_36_Li_SPK7.indb 16Anl_PE_ARM_36_Li_SPK7.indb 16 07.12.15 13:3707.12.15 13:37

D
- 17 -
Schutz vor Umwelteinflüssen
1. Tragen Sie geeignete Arbeitskleidung. Schutzbrille tragen.
2. Schützen Sie Ihr Akkugerät und das Ladegerät vor Feuch-
tigkeit und Regen. Feuchtigkeit und Regen können zu gefährli-
chen Zellschädigungen führen.
3. Das Akkugerät und das Ladegerät nicht im Bereich von Dämpfen
und brennbaren Flüssigkeiten verwenden.
4. Ladegerät und Akkugeräte nur im trockenem Zustand und einer
Umgebungstemperatur von 10-40°C verwenden.
5. Bewahren Sie den Akku nicht an Orten auf, die eine Temperatur
von über 40° C erreichen können, insb. nicht in einem in der Son-
ne geparkten Kfz.
6. Akkus vor Überhitzung schützen!
Überlastung, Überladung oder Sonneneinstrahlung führt zur
Überhitzung und zur Zellschädigung. Laden oder arbeiten Sie kei-
nesfalls mit Akkus, welche überhitzt wurden – ersetzen Sie diese
unverzüglich.
7. Lagerung von Akkus, Ladegeräten und Akkugerät. Lagern
Sie das Ladegerät und Ihr Akkugerät nur in trockenen Räumen
mit einer Umgebungstemperatur von 10-40°C. Den Lithium-Ionen
Akku lagern Sie kühl und trocken bei 10-20°C.Vor Luftfeuchtigkeit
und direkter Sonneneinstrahlung schützen! Akkus nur in gelade-
nem Zustand lagern (mind. 40% geladen).
8. Verhindern Sie, dass der Lithium-Ionen Akku gefriert. Akkus, wel-
che länger als 60 Minuten unter 0°C gelagert wurden, sind zu ent-
sorgen.
9. Vorsicht beim Umgang mit Akkus in Bezug auf elektrostatischer
Ladung: elektrostatische Entladungen führen zu Schäden an der
Schutzelektronik und den Akku-Zellen! Vermeiden Sie daher elek-
trostatische Aufladung und berühren Sie niemals die Akku-Pole!
Anl_PE_ARM_36_Li_SPK7.indb 17Anl_PE_ARM_36_Li_SPK7.indb 17 07.12.15 13:3707.12.15 13:37

D
- 18 -
Hornbach
Baumarkt AG

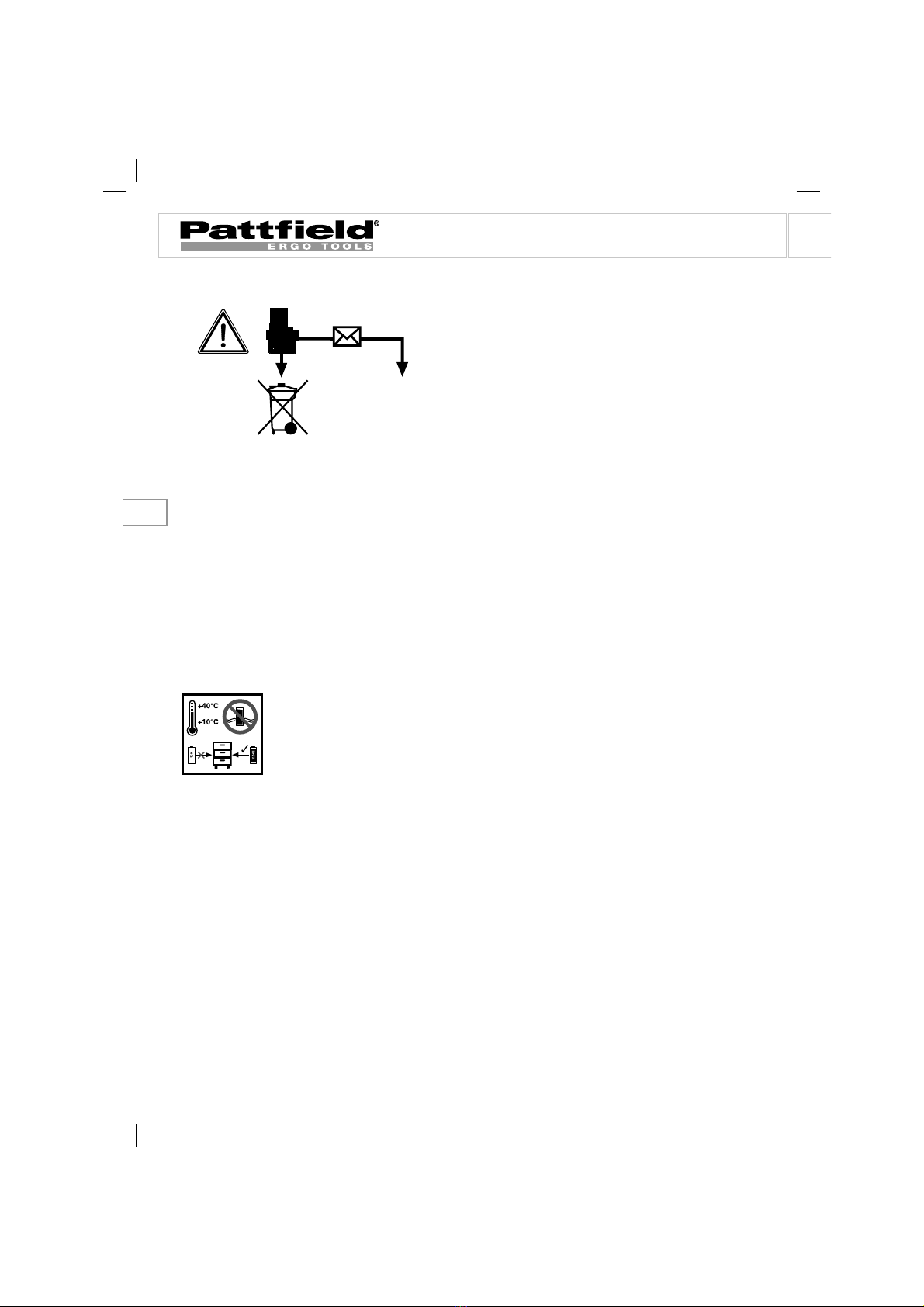

Akkumulatoren und akkugetriebene Elektrogeräte beinhalten um-
weltgefährdende Materialien. Akku- Geräte nicht in den Hausmüll
geben. Nach dem Defekt oder Verschleiß der Geräte den Akku her-
ausnehmen und zu Ihrem Hornbach Baumarkt bringen. Falls untrenn-
bar verbunden, das komplette Akku-Gerät bringen. Nur dort wird vom
Hersteller eine fachgerechte Entsorgung gewährleistet.
Beachten Sie beim Versand oder Entsorgung von Akkus bzw.
Akkugerät, dass diese einzeln in Kunststoffbeutel verpackt
werden um Kurzschlüsse oder Brand zu vermeiden!
Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungs-
temperatur von +10°C - +40°C. Akkus nur in geladenem Zustand la-
gern (mind. 40% geladen).
Bewahren Sie die Sicherheitshinweise gut auf.
Anl_PE_ARM_36_Li_SPK7.indb 18Anl_PE_ARM_36_Li_SPK7.indb 18 07.12.15 13:3707.12.15 13:37

D
- 19 -
2. Gerätebeschreibung und Lieferumfang

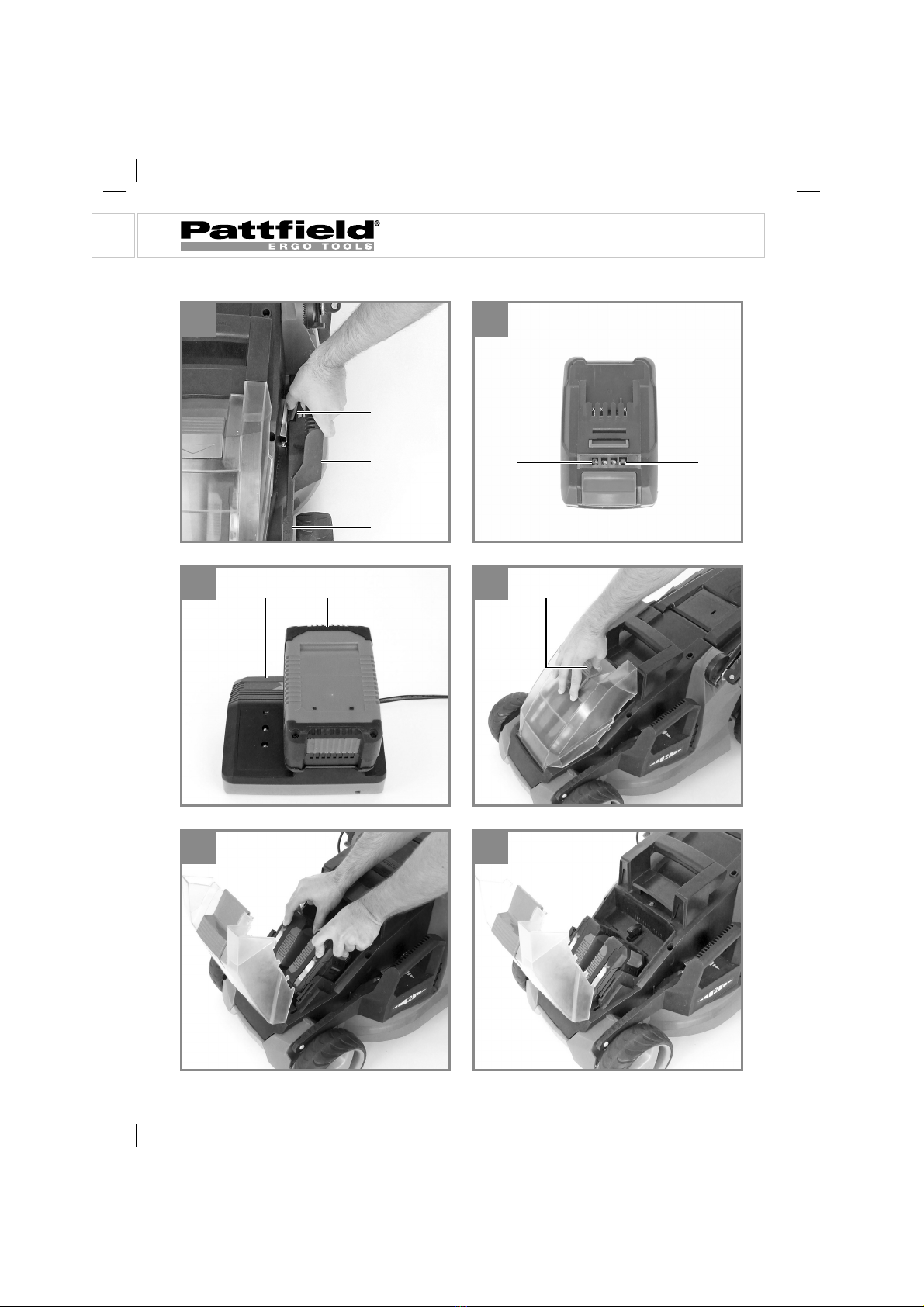

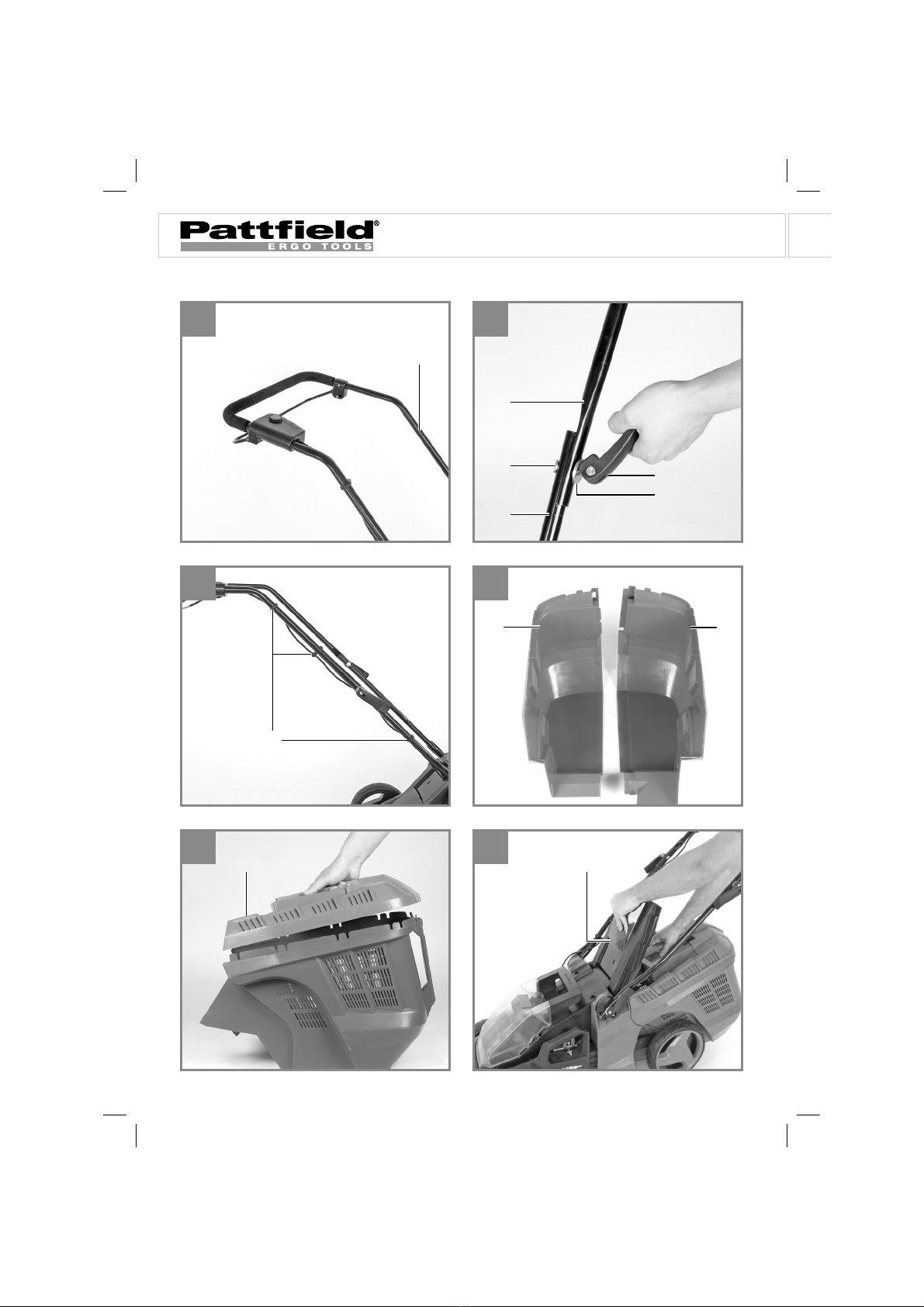

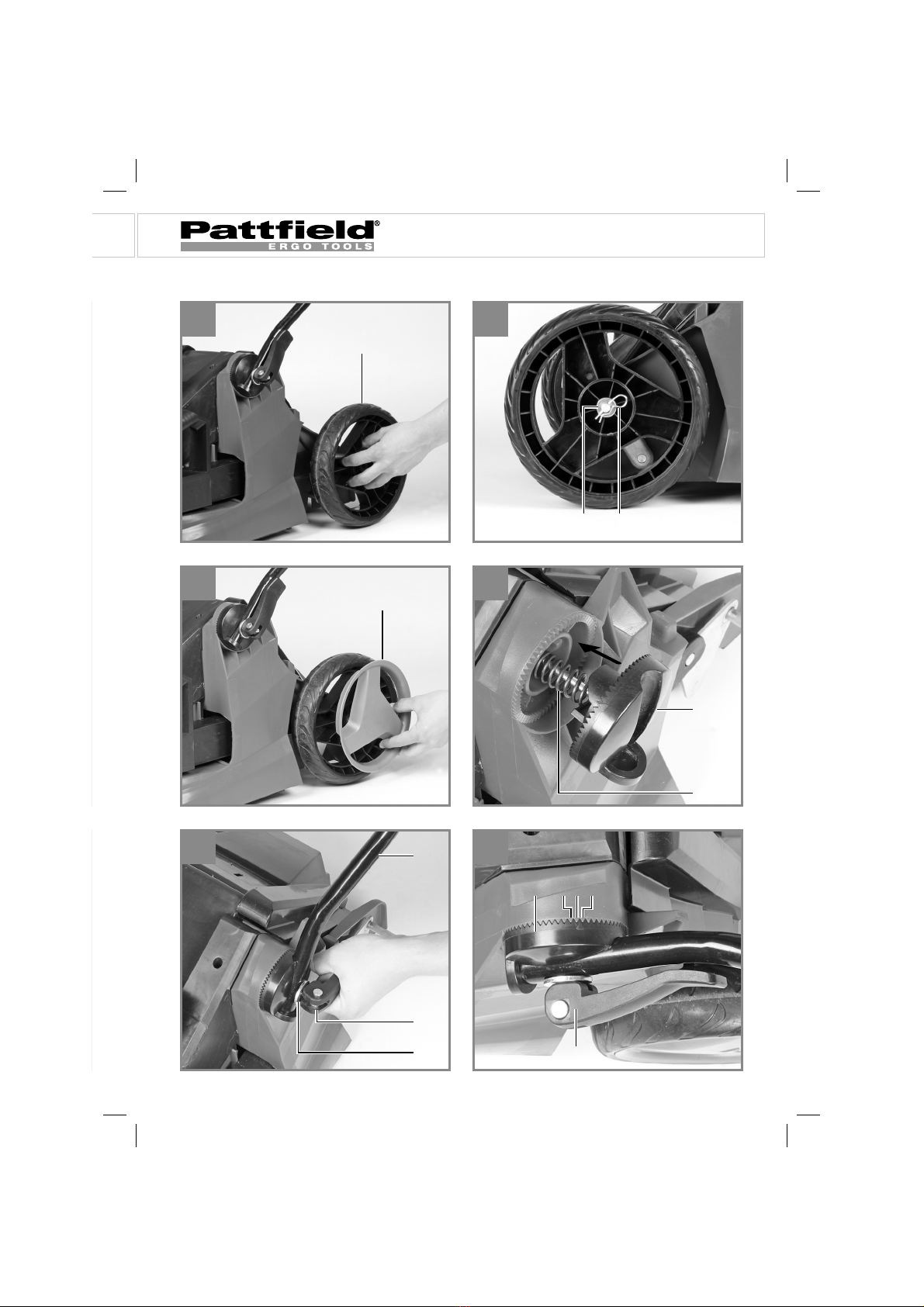

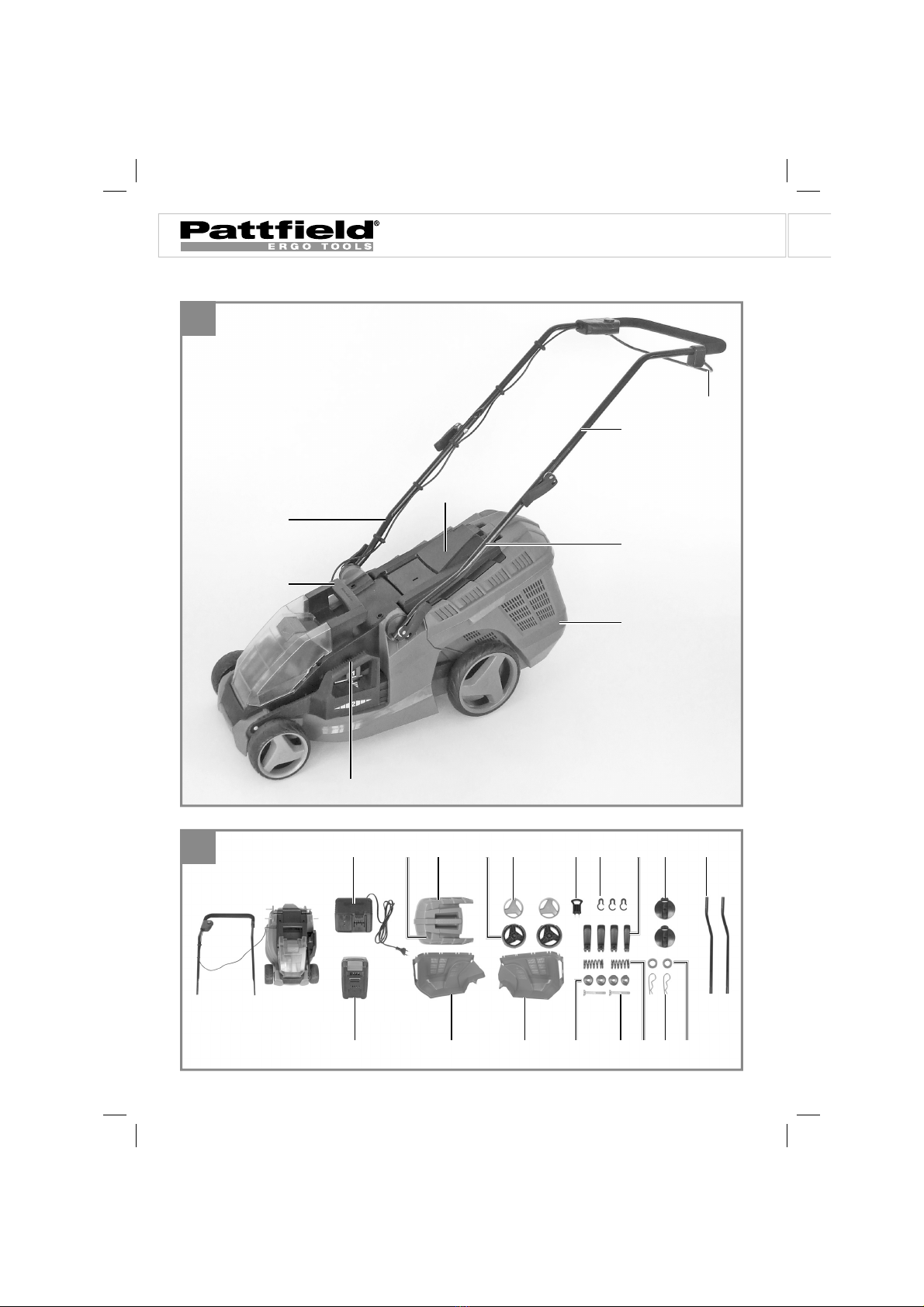

2.1 Gerätebeschreibung (Bild 1/2)
1. Schaltbügel
2. Oberer Schubbügel
3. 2 Schubbügelhalter
4. Tragegriff
5. Zentrale Schnitthöhenverstellung
6. Auswurfklappe
7. Grasfangkorb
8. Akku
9. Ladegerät
10.2 Radkappen hinten
11.2 Räder hinten
12.2 Holmaufnahmen
13.4 Unterlegscheiben für Schnellspannhebel
14.2 Befestigungsschrauben für oberen Schubbügel
15.Sicherheitsstecker
16.2 Federn
17.4 Schnellspannhebel für oberen und unteren Schubbügel
18.Kabelbefestigungsklammern
19.Fangkorb, oberes Gehäuseteil
20.Fangkorb, rechtes Gehäuseteil
21.Fangkorb. linkes Gehäuseteil
22.2 Splinte
23.2 Unterlegscheiben
24.Füllstandsanzeige
Anl_PE_ARM_36_Li_SPK7.indb 19Anl_PE_ARM_36_Li_SPK7.indb 19 07.12.15 13:3707.12.15 13:37

D
- 20 -
2.2 Lieferumfang
1x Rasenmäher
2x Akku
2x Ladegerät
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des
beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte
spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter
Vorlage eines gültigen Kaufbeleges an unser Service Center oder an
die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beach-
ten Sie hierzu die Gewährleistungstabelle in den Service-Informatio-
nen am Ende der Anleitung.
• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig
aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und
Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transport-
schäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf
der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein Kinderspielzeug!
Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleintei-
len spielen! Es besteht Verschluckungs- und Erstickungsge-
fahr!
Anl_PE_ARM_36_Li_SPK7.indb 20Anl_PE_ARM_36_Li_SPK7.indb 20 07.12.15 13:3707.12.15 13:37
