PCE Health and Fitness HFE35C User manual

HFE35C
(27 MHz-2,5GHz)
LogPer-Antenna UBB27-Antenna
Deutsch
Seite 1
HF-Analyser
Hochfrequenz-Analyser für Frequenzen von
27 MHz bis 2,5 GHz
Bedienungsanleitung
English
Page 11
RF-Analyser
High Frequency Analyser for Frequencies
from 27 MHz to 2.5 GHz
Manual
Rev. 9
PCE Deutschland GmbH Im Langel 4 59872 Meschede Telefon: [phone]
E-Mail: [email protected] Web: www.pce-instruments.com/deutsch/

Made in Germany
© Gigahertz Solutions GmbH

Made in Germany
3 © Gigahertz Solutions GmbH, D-90579 Langenzenn
Danke!
Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf
dieses Gerätes bewiesen haben. Es erlaubt Ihnen eine einfache
Bewertung Ihrer Belastung hochfrequenter („HF“) Strahlung in
Anlehnung an die Empfehlungen der Baubiologie.
Über diese Anleitung hinaus bieten wir auf unserer Website Schu-
lungsvideos zum fachgerechten Einsatz des Gerätes an.
Bitte lesen Sie diese Bedienungsanleitung unbedingt vor der ersten Inbetrieb-
nahme aufmerksam durch. Sie gibt wichtige Hinweise für den Gebrauch, die
Sicherheit und die Wartung des Gerätes.
Thank you!
We thank you for the confidence you have shown in buying a Gi-
gahertz Solutions product. It allows for an easy evaluation of your
exposure to high-frequency (“HF”) radiation according to the rec-
ommendations of the building biology.
In addition to this manual you can watch the tutorial videos on
our website concerning the use of this instrument.
Please read this manual carefully prior to using the instrument. It contains impor-
tant information concerning the safety, usage and maintenance of this meter.

Made in Germany
© Gigahertz Solutions GmbH
Deutsch
Bedienelemente und Kurzanleitung
Anschlussbuchse für das Antennenkabel. Die
Antenne wird in den Kreuzschlitz auf der Geräte-
stirnseite gesteckt. Wichtig: Antennenkabel nicht
knicken und Schraube nicht zu fest anziehen!
„Power“ Ein-/Ausschalter ( = „Aus“ )
„Signal“ Für die baubiologische Beurteilung wird „Peak“ ver-
wendet.
„Range“ Empfindlichkeit einstellen entsprechend der Höhe
der Belastung.
Lautstärkeregler für die Audioanalyse digitaler
Funkdienste
Alle Geräte verfügen über eine Auto-Power-Off-Funktion.
Wenn die „Low Batt.“-Anzeige senkrecht in der Mitte des Displays angezeigt wird, so ist
keine zuverlässige Messung mehr gewährleistet. In diesem Falle Batterie wechseln. Falls
gar keine Anzeige auf dem Display erscheint, Kontaktierung der Batterie prüfen bzw. Batte-
rie ersetzen. (Siehe „Batteriewechsel“)
Eigenschaften hochfrequenter Strahlung
und Konsequenzen für die Messung
Durchdringung vieler Materialien
Besonders für eine Innenraummessung ist es wichtig zu wissen,
dass Baumaterialien von hochfrequente Strahlung unterschiedlich
stark durchdrungen werden. Ein Teil der Strahlung wird auch re-
flektiert oder absorbiert. Beispielsweise sind Holz, Gipskarton
oder Fenster(rahmen) oft sehr durchlässig. Mehr Informationen
hierzu finden Sie auf unserer website.
Polarisation
Hochfrequente Strahlung („Wellen“) sind meist horizontal oder
vertikal polarisiert. Die aufgesteckte Antenne misst die vertikal
polarisierte Ebene, wenn die Oberseite (Display) des Messgerätes
waagerecht positioniert ist. Durch Verdrehen des Geräts in der
Längsachse kann man beide Ebenen messen.
Örtliche und zeitliche Schwankungen
Durch Reflexionen kann es besonders innerhalb von Gebäuden zu
örtlichen Verstärkungen oder Auslöschungen der hochfrequenten
Strahlung kommen. Es ist deshalb wichtig, sich genau an die
Schritt-für-Schritt-Anleitung im nächsten Kapitel zu halten.
Außerdem strahlen die meisten Sender und Handys je nach Emp-
fangssituation und Netzbelegung über den Tag bzw. über längere
Zeiträume mit unterschiedlichen Sendeleistungen. Deshalb sollten

Made in Germany
© Gigahertz Solutions GmbH
5
die Messungen zu unterschiedlichen Tageszeiten, sowie Werktags
und an Wochenenden durchgeführt werden. Darüber hinaus soll-
ten die Messungen auch im Jahreslauf gelegentlich wiederholt
werden, da sich die Situation oft quasi „über Nacht“ verändern
kann. So kann schon die versehentliche Absenkung der Sendean-
tenne um wenige Grad, z. B. bei Montagearbeiten am Mobilfunk-
mast, gravierenden Einfluss haben. Insbesondere aber wirkt sich
selbstverständlich die enorme Geschwindigkeit aus, mit der die
Mobilfunknetze heute ausgebaut werden.
Mindestabstand 2 Meter
Erst in einem bestimmten Abstand von der Strahlungsquelle
(„Fernfeld“) kann Hochfrequenz in der gebräuchlichen Einheit
„Leistungsflussdichte“ (W/m²) zuverlässig gemessen werden (für
die hier beschriebenen Geräte mehr als ca. zwei Meter, für Fre-
quenzen unter 100MHz 20m) ).
Die speziellen Eigenschaften hochfrequenter Strahlung erfordern
ein jeweils angepasstes Vorgehen für die
- Bestimmung der Gesamtbelastung einerseits und
- die Identifikation der HF-Einfallstellen andererseits.
Schritt-für-Schritt-Anleitung
zur Ermittlung der Gesamtbelastung
Wenn Sie ein Gebäude, eine Wohnung oder ein Grundstück HF-
technisch „vermessen“ möchten, so empfiehlt es sich immer, die
Einzelergebnisse zu protokollieren, damit Sie sich im nachhinein
ein Bild der Gesamtsituation machen zu können.
Vorbemerkung zu den Antennen
Für die Ermittlung der Gesamtbelastung sollten Sie die UBB-
Antenne verwenden, da diese eine „Rundumsicht“ von Einstrah-
lungen ermöglicht.
Um die HF-Einfallsstellen zu ermitteln, ist die LogPer-Antenne
(„Tannenbaum“) besser geeignet (für Frequenzen ab 800MHz,
also hauptsächlich Mobilfunk, schnurlose Telefone, WLAN etc.).
Die LogPer-Antenne schwächt Frequenzen unter 800 MHz ab um
Verfälschungen der Messergebnisse zu vermeiden. Die UBB-
Antenne kann darüber hinaus auch niedrigeren Frequenzen emp-
fangen.
Einstellungen des Messgeräts
Zunächst den Messbereich („Range“) auf „1999 µW/m²“ bzw.
einstellen. Nur wenn ständig sehr kleine Werte angezeigt werden,
in den jeweils feineren Messbereich umschalten. Grundsatz: So
grob wie nötig, so fein wie möglich. Wenn das Messgerät auch
im größten Messbereich übersteuert (Anzeige „1“ links im Dis-
play), können Sie das Messgerät um den Faktor 100 unempfindli-

Made in Germany
© Gigahertz Solutions GmbH
6
cher machen, indem Sie das als Zubehör erhältliche Dämpfungs-
glied DG20 einsetzen.
Einstellung der Signalbewertung („Signal“): Die Baubiologie be-
trachtet den Spitzenwert („Peak“) der Leistungsflussdichte im
Raum als relevanten Parameter für die Beurteilung der Reizwir-
kung hochfrequenter Strahlung auf den Organismus und somit als
Parameter für den Grenzwertvergleich.
Der Mittelwert („RMS“), der bei gepulsten Signalen häufig nur bei
einem Bruchteil des Spitzenwertes liegt, ist die Basis vieler „offi-
zieller“ Grenzwerte. Er wird von der Baubiologie als verharmlo-
send betrachtet.
Vorgehen zur Messung
Das Gerät sollte am locker ausgestreckten Arm gehalten wer-
den, die Hand hinten am Gehäuse.
Zur groben Orientierung über die Belastungssituation genügt es
mittels des Tonsignals Bereiche größerer Belastung zu identifizie-
ren, indem man das Messgerät beim Durchschreiten der Räume
grob in alle Richtungen schwenkt und so die „interessanten“ Be-
reiche für eine nähere Analyse identifiziert.
Nun wird im Bereich einer höheren Belastung die Positionierung
des Messgerätes verändert, um die effektive Leistungsflussdichte
zu ermitteln. Und zwar
- durch Schwenken nach vorne, rechts und links.
- durch Drehen um bis zu 90° um die Messgerätelängsachse
damit auch die horizontale Polarisation und Einstrahlungen von
oben und unten erfasst werden.
- durch Veränderung der Messposition (also des „Messpunk-
tes“), um nicht zufällig genau an einem Punkt zu messen, an
dem lokale Auslöschungen auftreten.
Allgemein anerkannt ist es, den höchsten Messwert im Raum
zum Vergleich mit Grenz- und Richtwerten heranzuziehen.
Um beim Grenzwertvergleich ganz sicher zu gehen, können Sie
den angezeigten Wert mit dem Faktor 4 multiplizieren und das
Ergebnis als Basis für den Vergleich heranziehen. Diese Maßnah-
me wird gern ergriffen, um auch in dem Fall, dass das Messgerät
die spezifizierte Toleranz nach unten vollständig ausnutzt, keines-
falls von einer niedrigeren Belastung ausgegangen wird, als real
vorliegt. Man muss dabei allerdings bedenken, dass damit auch
zu hohe Werte ermittelt werden können.
Das Verhältnis zwischen minimaler und maximaler Auslastung
einer Mobilfunk-Basisstation beträgt in der Regel ca. 1 zu 4. Da
man nie genau weiß, wie stark eine Mobilfunk-Basisstation zum
Zeitpunkt der Messung ausgelastet ist, kann man, um die Maxi-
malauslastung abzuschätzen, zu einer eher auslastungsarmen
Zeit messen (sehr früh am Morgen, z. B. zwischen 3 und 5 Uhr)
und den Wert dann mit 4 multiplizieren.
Sonderfall UMTS/3G und DVB-T: Ca. 1 bis 2 Minuten1unter
leichtem Schwenken in deren Haupt-Einstrahlrichtung messen,
1Längere Messdauer wegen der häufigen Schwankungen.

Made in Germany
© Gigahertz Solutions GmbH
7
evtl. ergänzend mit der LogPer-Antenne messen. Die hier be-
schriebenen Messgeräte können diese Signalformen um bis zu
einen Faktor fünf unterbewerten.
Sonderfall: Radar für die Flugzeug- und Schiffsnavigation. Radar-
strahlen werden von einer langsam rotierenden Sendeantenne
ausgesendet und sind deshalb meist nur alle paar Sekunden für
einen winzigen Sekundenbruchteil mess- und mittels Audioanaly-
se hörbar. Dies macht ein angepasstes Vorgehen nötig:
 Schalter „Signal-Bewertung“ auf „Spitzenwert“ einstellen. Dann
über mehrere „Radarsignaldurchläufe“ hinweg die höchste Zahl
auf dem Display ablesen. Wegen der für alle anderen Messun-
gen wünschenswert langsamen Wiederholfrequenz des Displays
wird der Wert nur sehr kurz angezeigt und zudem stark schwan-
ken. Relevant ist der jeweils höchste gemessene Wert. Hierfür
sollte jedenfalls die UBB-Antenne verwendet werden.
 Der Messwert wird meist am unteren Rand der spezifizierten
Toleranz liegen und kann im Extremfall sogar bis zu einem Fak-
tor 10 zu niedrig angezeigt werden2.
Für eine vereinfachte UMTS/3G-, DVB-T und Radarmessung ohne
Korrekturfaktoren stehen aus dem Hause Gigahertz Solutions die
professionellen HF-Analyser HF58B-rund HF59B zur Verfügung.
Grenz-, Richt- u. Vorsorgewerte
Der „Standard der baubiologischen Messtechnik“, kurz SBM 2008
unterscheidet die folgenden Stufen (pro Funkdienst), wobei „ge-
pulste Signale kritischer zu bewerten sind, ungepulste weniger“:
Baubiologische Richtwerte gem. SMB-2008
unauffällig Schwach
auffällig
Stark
auffällig
Extrem
auffällig
Spitzen-
werte in
µW/m² < 0,1 0,1 – 10 10 - 1000 > 1000
© Baubiologie Maes / IBN
Der "Bund für Umwelt und Naturschutz Deutschland e. V."
(BUND) schlägt seinem Positionspapier 46 vom Herbst 2008 ei-
nen Grenzwert von 1 µW/m² sogar für den Außenbereich vor.
Die Landessanitätsdirektion Salzburg schlug schon 2002 eine
Senkung des geltenden „Salzburger Vorsorgewertes“ auf
1 µW/m² für Innenräume vor.
Staatliche Grenzwerte liegen zumeist deutlich höher, jedoch
scheint es auch hier Bewegung zu geben. Im Internet finden sich
hierzu umfangreiche Grenzwertsammlungen.
Hinweis für Handybesitzer: Ein problemloser Handy-Empfang ist
auch noch unter 0,01 µW/m² möglich.
2Bitte beachten Sie, dass es auch Radarsysteme im höheren GHz-Bereich gibt.

Made in Germany
© Gigahertz Solutions GmbH
8

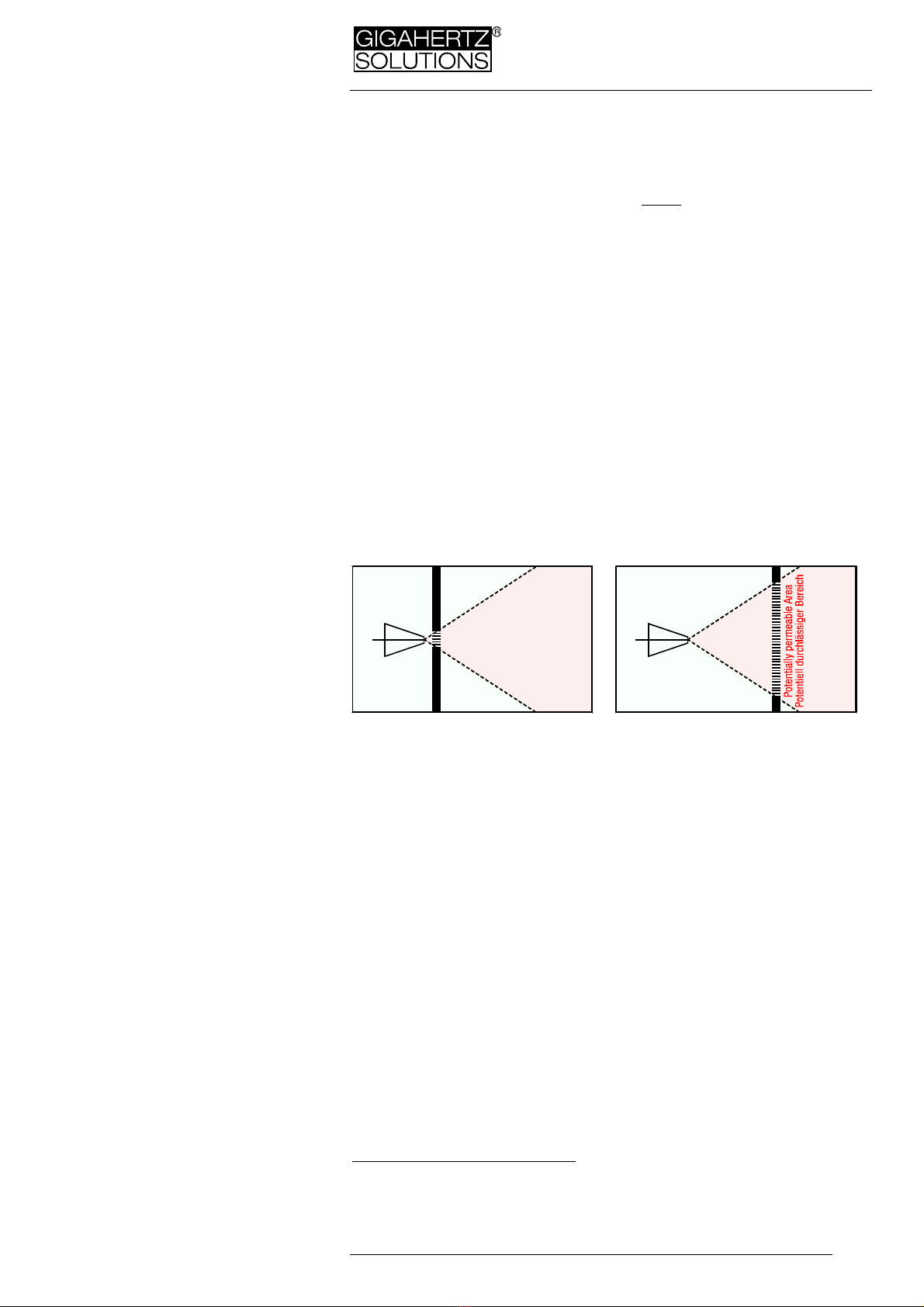

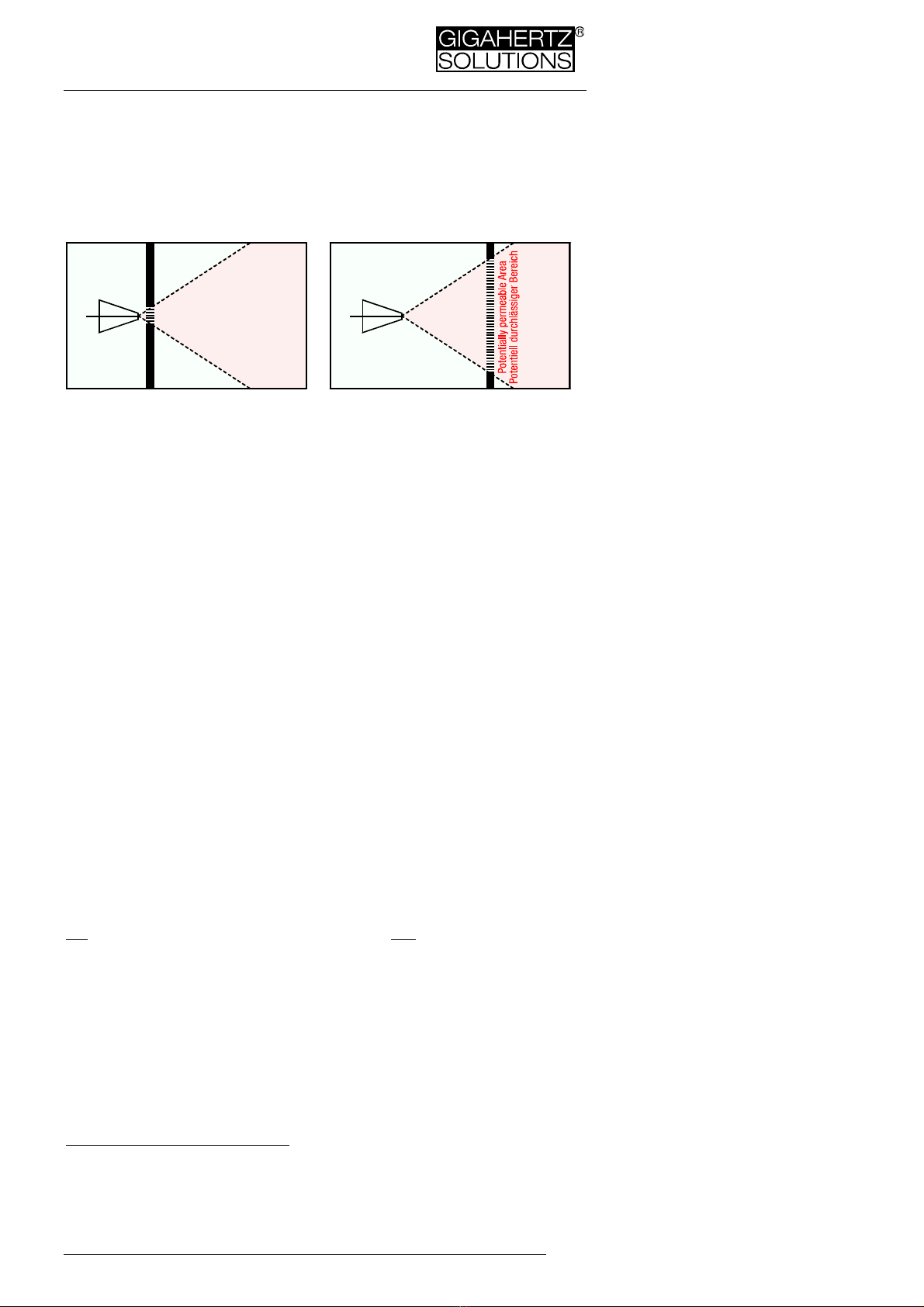

Identifikation der HF-Einfallstellen
Hierfür speziell die LogPer-Antenne einzusetzen. Sie ist zur Re-
duktion des Erdeinflusses nach unten abgeschirmt, man sollte
also mit der Antennen“spitze“ etwas unter das eigentliche Mess-
objekt zielen, um Verfälschungen im Grenzübergang zu vermeiden
(bei leicht erhöhten Zielen, z. B. Mobilfunkmasten, einfach hori-
zontal peilen).
Zunächst sind selbstverständlich Quellen im selben Raum zu eli-
minieren (DECT-Telefon, o. ä.). Die danach verbliebene HF-
Strahlung muss also von außen kommen. Für die Festlegung von
Abschirmmaßnahmen ist es wichtig, diejenigen Bereiche von
Wänden (mit Türen, Fenstern, Fensterrahmen), Decke und Fußbo-
den zu identifizieren, durch welche die HF-Strahlung eindringt.
Hierzu sollte man niemals mitten im Raum stehend rundherum,
sondern nahe an der gesamten Wand- / Decken- / Bodenfläche
nach außen gerichtet messen3, um genau die durchlässigen Stel-
len einzugrenzen. Denn neben der bei hohen Frequenzen zuneh-
mend eingeschränkten Peilcharakteristik von LogPer-Antennen
machen in Innenräumen kaum vorhersagbare Überhöhungen und
Auslöschungen eine genaue Peilung von der Raummitte aus un-
möglich. Die Vorgehensrichtlinie illustriert die folgende Skizze.
Wand
Wall
Mur
Pared
antenna antenna
potentiell
durchlässiger
Bereich
no!

Potentiell durchlässiger Bereich
Potentially permeable Area
Die Abschirmungsmaßnahme selbst sollte durch eine Fachkraft
definiert und begleitet werden und jedenfalls großflächig über die
Bereiche hinaus erfolgen.
Audio-Frequenzanalyse
Innerhalb des betrachteten Frequenzbandes werden vielerlei Fre-
quenzen für unterschiedliche Dienste genutzt. Zur Identifizierung
der Verursacher von HF-Strahlung dient die Audioanalyse4des
amplitudenmodulierten Signalanteils.
Geräusche sind schriftlich sehr schwer zu beschreiben. Am ein-
fachsten ist es, sehr nahe an bekannte Quellen heranzugehen und
sich das Geräusch anzuhören. Ohne detailliertere Kenntnisse
kann man leicht das charakteristische Tonsignal der folgenden
Verursacher ermitteln: DECT-Telefon (Basisstation und Mobilteil)
und Mobiltelefon (Handy), jeweils unterschieden zwischen „wäh-
rend des Gesprächs“, im „Standby-Modus“ und, insbesondere
beim Handy, dem „Einloggen“. Auch die charakteristischen Au-
diosignale eines Mobilfunksenders lassen sich so ermitteln. Dabei
3In dieser Position ist nur ein relationaler Messwertvergleich möglich!
4Lautstärkeregler für die Audioanalyse rechts oben auf der Geräteoberseite zu
Beginn ganz nach links („-„) drehen, da es beim Umschalten während eines sehr
hohen Feldstärkepegels sehr laut werden kann.

Made in Germany
© Gigahertz Solutions GmbH
9
sollte man zu Vergleichszwecken eine Messung während der
Hauptbelastungszeit und irgendwann nachts machen, um die un-
terschiedlichen Geräusche kennen zu lernen.
„Markierung“ von ungepulsten Signalen:
Ungepulste Signale können bei der Audioanalyse systemimma-
nent nicht hörbar gemacht werden, sind also leicht zu übersehen.
Deshalb werden etwaige ungepulste Signalanteile mit einem
gleichmäßigen Knatterton „markiert“, welcher in der Lautstärke
proportional zum Anteil am Gesamtsignal ist. Besonders im nur
mit der UBB-Antenne erfassbaren Frequenzbereich gibt es relativ
viele ungepulste Sender.
Diese „Markierung“ wie auch Klangbeispiele verschiedener Sig-
nalquellen finden Sie als MP3-Files auf unserer homepage. Die
Audioanalyse lässt sich mit den Frequenzfiltern aus unserem Hau-
se nochmals deutlich vereinfachen und präzisieren.
Weiterführende Analysen
Von Gigahertz Solutions sind erhältlich:
 Vorsatz-Dämpfungsglieder und -verstärkerer zur Erweiterung
der Messbereiche für starke und schwache Quellen.
 Frequenzfilter für eine genauere Unterscheidung unterschiedli-
cher Quellen.
 Messgeräte für HF bis 6 GHz / 10 GHz: Für die Analyse noch
höherer Frequenzen (bis ca. 6 GHz, also WLAN, WIMAX sowie
einige Richtfunk- und Flugradar-Frequenzen) ist das HFW35C
erhältlich (2,4 - 6 GHz), sowie ein neues Breitbandmessgerät
von 2,4 - 10 GHz in Vorbereitung (HFW59B).
 Messgeräte für die Niederfrequenz: Oft sind im häuslichen
Bereich die Belastungen durch Niederfrequenz sogar noch hö-
her als die durch Hochfrequenz! Auch hierfür (Bahn- und Netz-
strom inkl. künstlicher Oberwellen) fertigen wir eine breite Palet-
te preiswerter Messtechnik professionellen Standards.
Auf unserer homepage finden Sie hierzu umfassende Informatio-
nen.
Stromversorgung
Batteriewechsel: Das Batteriefach befindet sich auf der Geräte-
unterseite. Zum Öffnen im Bereich des gerillten Pfeils fest drücken
und den Deckel zur unteren Stirnseite des Geräts hin abziehen.
Durch den eingelegten Schaumstoff drückt die Batterie gegen den
Deckel, damit sie nicht klappert. Das Zurückschieben muss also
gegen einen gewissen Widerstand erfolgen.
Auto-Power-Off: Zur Schonung der Batterie.
1. Wird vergessen, das Messgerät auszuschalten oder wird es
beim Transport versehentlich eingeschaltet, so schaltet es

Made in Germany
© Gigahertz Solutions GmbH
10
sich nach einer Betriebsdauer von durchgehend ca. 40 Minu-
ten automatisch ab.
2. Erscheint in der Mitte de s Displays ein senkrechtes „ LOW
BATT “ zwischen den Ziern, so wird das Messgerät bereits
nach etwa 2 bis 3 Minuten abgeschaltet, um Messungen un-
ter unzuverlässigen Bedingungen zu verhindern und daran zu
erinnern, die Batterie möglichst bald zu ersetzen.
Fachgerechte Abschirmung ist eine zuver-
lässige Abhilfemaßnahme
Physikalisch nachweisbar wirksam sind fachgerecht ausgeführte
Abschirmungen. Dabei gibt es eine große Vielfalt von Möglichkei-
ten. Eine allgemein gültige „beste “ Abschirmlösung gibt es jedoch
nicht – sie muss immer an die in dividuelle Situation angepasst
sein.
Garantie
Auf das Messgerät, die Antenne und das Zubehör gewähren wir
zwei Jahre Garantie auf Funktion s- und Verarbeitungsmängel.
Auch wenn die Antenne ligran wirk t, so ist das verwendete FR4-
Basismaterial dennoch hochstabil und übersteht problemlos einen
Sturz von der Tischkante. Die Ga rantie umfasst auch solche
Sturzschäden, sollte doch einmal einer auftreten.
Das Messgerät selbst ist ausdrücklich nicht sturzsicher: Aufgrund
der schweren Batterie und der groß en Zahl bedrahteter Bauteile
können Schäden in diesem Falle nicht ausgeschlossen werden.
Sturzschäden sind daher durch die Garantie nicht abgedeckt.

Made in Germany
© Gigahertz Solutions GmbH
11
English
Control elements and Quick Start Guide
Connecting socket for antenna cable. The an-
tenna is inserted into the “cross like” opening at the
front tip of the instrument. Important: Do not bend
the cable too sharply or overtighten the connector
screw!
„Power“ On/Off
switch ( = ”Off“ )
„Signal“ For building biological assessment use „Peak“.
„Range“ Set the sensitivity according to the level of radiation.
Attenuator knob for audio analysis of digital HF
services
All meters include an Auto-Power-Off-feature.
When the “Low Batt“ indicator appears in the centre of the display, measurement values
are not reliable anymore. In this case the battery needs to be changed. If there is nothing
displayed at all upon switching the analyzer on, check the connections of the battery or
change battery. (See „Changing the Battery“)
Introduction to Properties of HF Radiation and
Consequences for their Measurement
Permeation of many materials
In particular for measurements inside of buildings it is important to
know that construction materials are permeable for HF radiation
to a varying degree. Some part of the radiation will also be re-
flected or absorbed. Wood, drywall, and wooden window frames,
for example, are usually rather transparent spots in a house. More
information can be found on our website.
Polarisation
Most High Frequency radiation (“waves“) is vertically or horizon-
tally polarised. With the antenna attached the meter measures the
vertically polarised component, if the display is positioned hori-
zontally. By rotating the meter around its longitudinal axis you will
be able to pick up any polarisation plane.
Fluctuations with regard to space and time
Reflections can cause highly localised amplifications or cancella-
tions of the high frequency radiation, in particular inside buildings.
This is why one should stick to the step-by-step procedure in the
next chapter.
In addition, most transmitters and cellular phones emit with con-
siderably varying power during a given day and in the long term,
depending on local reception and load. Therefore repeat meas-
urements at different times of the day on working days and at
weekends. In addition it may be advisable to repeat them occa-
sionally over the year, as the situation can change over night. As
an example, a transmitter only needs to be tilted down by a few

Made in Germany
© Gigahertz Solutions GmbH
12
degrees in order to cause major changes in exposure levels (e.g.
during installation or repair of cellular phone base stations). Most
of all it is the enormous speed with which the cellular phone net-
work expands every day that causes changes in the exposure
levels.
Minimum distance 2 meters
Due to the physics of wave generation it is not possible to reliably
measure the customary ”power density” (W/m²) in the close vicin-
ity of the source of radiation. For the instruments described here,
the distance should be in excess of 2 meters, for frequencies be-
low 100 MHz 20m.
The nature of HF radiation requires a specific approach for each
- the determination of the total exposure to it and
- the identification of the sources or leaks for the pollution.
Step-by-Step Procedure to Measure the
Total Exposure
When testing for HF exposure levels in an apartment, home or
property, it is always recommended to record individual meas-
urements on a data sheet. Later this will allow you to get a better
idea of the complete situation.
Preliminary Notes Concerning the Antennae
For the evaluation of the total pollution the UBB-Antenna should
be used, as it it has an “omnidirectional” reception pattern.
For the identification of the sources or leaks for the pollution the
LogPer-Antenne (“Christmas-tree”) is more suitable (for frequen-
cies above 800 MHz only, that is mobile phones, WLAN etc.).
The antenna dampens frequencies below 800 MHz in order to
avoid the readings being disturbed by lower frequency sources.
The UBB27 can also pick up frequencies below 800 MHz..
Settings of the Analyser
At first set ”Range“ to ”1999 µW/m²“. Only if there are constantly
very small readings, switch to the next finer range. The basic rule
is: as coarse as necessary, as fine as possible. In the rare case
of power densities beyond the designed range of the analyser (“1“
displayed on the left hand side even in the coarsest range) they
can still be measured by inserting the attenuator DG20, available
as an optional accessory. When using this attenuator, multiply the
displayed value by 100 to calculate the actual measurement.
Setting Signal Evaluation (“Signal“): The peak HF radiation
value, not the average value, is regarded as the measurement of
critical “biological effects“ affecting the organism and to be com-
pared to recommended safety limits.
The average value (“RMS“) of pulsed signals is often only a very
small fraction of the peak value. Nontheless it forms the basis of

Made in Germany
© Gigahertz Solutions GmbH
13
most of the ”official“ safety limits regulations. Building biologists
consider this a trivialization.
How to execute the measurements
Hold the HF analyzer with a slightly outstretched arm, your hand
at the rear of the instrument.
For a rough first overview it is sufficient to probe for areas of
higher levels of radiation simply by following the audio signals
walking through the rooms of interest, directing the analyser eve-
rywhere and rotating it.
Having identified the area of interest for a closer evaluation,
change the positioning of the instrument in order to analyse the
actual power flux density. This is done
- by panning to the front, left and right,
- by rotating the instrument around it’s longitudinal axis by up to
90°to also find the plane of polarisation, and
- by moving the instrument within the room in order to find the
point of maximum exposure and to avoid being trapped by lo-
cal cancellation effects.
It is generally accepted to use the highest reading in the room
for comparison with limit or recommended values.
To be on the safe side in this comparison you may multiply the
measurement by 4 and use the result as base value for the com-
parison. This is often done to make safe recommendations even
in case of readings on the low side despite still being within the
tolerance band. One has to consider, however, that this may also
lead to higher values than actually existent.
The ratio of minimum to maximum load of a cellular phone base
station usually is 1 to 4. At the time of measurement one does not
know the exact load. One way to overcome this is to measure
during low load periods (in the very early morning hours, e.g. from
3 to 5 am) and muliply the measurement by 4.
Special case: UMTS/3G and DVB-T: Measure 1 to 2 minutes5in
their incoming direction while slightly panning the instrument . The
LogPer-antenna may facilitate this measurement. These special
types of signals can sometimes be undervalued by a factor of 5
by the analysers described here.
Special case: Radar for aviation and navigation. Radar beams are
emitted by slowly rotating antennas. Therefore they are only
measurable and “audio-analysed” every few seconds for millisec-
onds. This necessitates a special approach:
Set ”Signal“ to ”peak“. After a couple of radar beam passes
read out the highest number displayed. Because of the slow repe-
tition rate of the display necessary for all other measurements, the
numbers will vary considerably and will only be displayed for a
very short period of time.
5Measurement will take longer because of the typical rapid fluctuations .

Made in Germany
© Gigahertz Solutions GmbH
14
 In most cases the measurement will be at the lower tolerance
band or in the extreme case even up to a factor of 10 too low6.
For a simplified measurement of UMTS/3G-, DVB-T and Radar
without correction factors, Gigahertz Solutions offers the profes-
sional HF-Analysers HF58B-rand HF59B.
Limiting values, recommendations and
precautions
The ”Standard der baubiologischen Messtechnik“ (Standard for
Building Biology Measurements), SBM 2008, classifies measure-
ments (per radio communication service), with a note of caution
”pulsed signals to be taken more seriously than continuous ones“,
as follows:
Building Biology Recommendations as per SBM-2008
unconspicu-
ous
moderately
conspicuous
very
conspicuous
extremely
conspicuous
Peak
measu-
rements
< 0.1 0.1 - 10 10 - 1000 > 1000
© Baubiologie Maes / IBN
In fall 2008 the "Bund für Umwelt und Naturschutz Deutschland
e.V." (BUND) (environmental NGO) recommends a limiting value
of 1 µW/m² even for outdoor situations.
The Landessanitätsdirektion Salzburg (Austrian health authority)
proposed already in 2002 to lower the present ”Salzburger Vor-
sorgewert“ (precautionary value) to 1 µW/m² for indoor situa-
tions.
Limiting values imposed by governments are mostly considerably
higher. There are indications of rethinking, though. The Internet
provides large collections of recommendations and data.
Note for users of cellular phones: Even below 0.01 µW/m² com-
munication is fully unimpaired.
Identification of the sources of pollution
Use the LogPer antenna for this job. It is shielded against ground
influences one should “aim” about 10 degrees below the emitting
source one wants to measure to avoid distortions in the area of
sensitivity transition (aim horizontally for moderately elevated tar-
gets like masts of transponders).
As a first step eliminate sources from within the same room (e.g.
cordless phones, wireless routers, etc.) Once this is completed,
the remaining radiation will originate from outside. For remedial
shielding it is important to identify those areas of all walls (includ-
ing doors, windows and window frames!), of ceiling and floor,
which are penetrated by the radiation. To do this one should not
6Please note that there are also Radar systems operating in the higher Gigahertz
range.

Made in Germany
© Gigahertz Solutions GmbH
15
stand in the centre of the room, measuring in all directions from
there, but monitor the permeable areas with the antenna (LogPer)
directed and positioned close to the wall7. The reason for this is
that the antenna lobe widens with increasing frequency. In addi-
tion reflections and cancellations inside rooms make it impossible
to locate the “leaks” accurately. See the illustrating sketch below!
Wand
Wall
Mur
Pared
antenna antenna
potentiell
durchlässiger
Bereich
no!

Potentiell durchlässiger Bereich
Potentially permeable Area
For the definition and installation of shielding measures as well as
surveying their effect, professional advice is recommendable.
Anyway, the area covered by shielding material should be much
larger than the leak itself.
Audio Frequency Analysis
Many different frequencies within the frequency band between
27 MHz and 2.5 GHz, are being used by many different services.
The audio analysis8of the modulated portion of the HF signal
helps to identify the source of a given HF radiation signal.
Sounds and signals are very difficult to describe in writing. The
best way to learn the signals is to approach known HF sources
very closely and listen to their specific signal patterns. Without
detailed knowledge, the characteristic signal patterns of the
following HF sources can be easily identified: 2.4 GHz telephones
(DECT phones, incl. base station and handset) as well as cellular
phones, the signal patterns of which can be divided into “a live
connected phone call“, “stand-by mode“ and, especially impor-
tant for cellular phones, the “establishing of a connection“. The
typical signal patterns of a cellular phone base station can also be
identified this way. For comparison reasons you are well advised
to take measurements during high-traffic times, as well as some
times during the night, in order to familiarize yourself with the dif-
ferent noises.
”Marking“ of unpulsed signals:
Un-pulsed signals by their very nature are not audible in the audio
analysis and therefore easily missed. For that reason they are
marked by a uniform “rattling” tone, with its volume proportional
to its contents of the total signal. Within the frequency range cov-
ered only by the UBB antenna unpulsed signals are quite com-
mon.
On our home page you will find a link to some typical samples of
audio analyses as MP3-files as well as the marking signal. Fur-
thermore, the audio analysis can be significantly simplified by the
filters we offer.
7Please note: In this position the readings on the LCD only indicate relative highs
and lows that cannot be interpreted in absolute terms.
8Turn the attenuator knob for the audio analysis fully to the left („-„) before be-
ginning, as it might become very loud, when switching while monitoring a high
intensity radiation.

Made in Germany
© Gigahertz Solutions GmbH
16
For more in-depth analyses
Gigahertz Solutions offers:
 Attenuator and amplifiers for expanding the designed range of
the analysers up- and downwards for extra strong and extra
weak sources of pollution.
 Frequency filters for a more precise separation of different ra-
dio frequency service bands.
 Instruments for HF up to 6 GHz / 10 GHz: For analyses for yet
higher frequencies (up to abt. 6 GHz, including WLAN, WIMAX
and some directional radio sources and aviation radar), we offer
the HFW35C (2.4-6 GHz). A new broad band analyser for 2.4-10
GHz is under development (HFW59B).
 Instruments for low frequencies: Electrosmog is not limited to
the Radio Frequency range! Also for the low frequency range
such as power (distribution and domestic installations) and rail-
ways including their higher harmonics we offer a broad range of
affordably priced instruments with high professional standards.
Please refer to our homepage for comprehensive coverage.
Power Supply
Changing the Battery
The battery compartment is at the back of the analyzer. To re-
move the lid, press on the grooved arrow and pull the cap off. The
foam pad inserted pushes the battery against the lid preventing
the heavy battery from rattling. This is the reason for the lid’s re-
sistance during opening.
Auto-Power-Off:
This feature conserves energy and extends the total operating
time.
1. In case you have forgotten to turn OFF the HF analyzer or
it has been turned ON accidentally during transport, it will
shut off automatically after 40 minutes of continuous use.
2. If “LOW BATT” appears vertically between the digits in the
centre of the display, the HF analyzer will turn OFF after 2
to 3 min in order to avoid unreliable measurements. It re-
minds you to change the battery as soon as possible.

Made in Germany
© Gigahertz Solutions GmbH
17
Shielding done by an expert is a depend-
able remedy
The effectiveness of shielding done by an experienced craftsman
can be verified by measurement. He has quite a number of op-
tions at his disposal. There is no “best method”, however, befit-
ting for all problems – shielding always has to be adapted to the
specific situation.
Shielding, too, is covered comprehensively on our homepage
which also contains further links on this issue
Warranty
We provide a two year warranty on factory defects of the HF ana-
lyzer, the antenna and accessories.
Antenna
Even though the antenna appears to be rather delicate, it is made
of a highly durable FR4 base material that can easily withstand a
fall from table height.
HF Analyzer
The analyzer itself is not impact proof, due to the comparatively
heavy battery and the large number of wired components. Any
damage as a result of misuse is excluded from this warranty.

Made in Germany
© Gigahertz Solutions GmbH
18
Umrechnungstabelle
( µW/m² zu V/m )
µW/m² mV/m µW/m² mV/m µW/m² mV/m
0,01 1,94 1,0 19,4 100 194
- - 1,2 21,3 120 213
- - 1,4 23,0 140 230
- - 1,6 24,6 160 246
- - 1,8 26,0 180 261
0,02 2,75 2,0 27,5 200 275
- - 2,5 30,7 250 307
0,03 3,36 3,0 33,6 300 336
- - 3,5 36,3 350 363
0,04 3,88 4,0 38,8 400 388
0,05 4,34 5,0 43,4 500 434
0,06 4,76 6,0 47,6 600 476
0,07 5,14 7,0 51,4 700 514
0,08 5,49 8,0 54,9 800 549
0,09 5,82 9,0 58,2 900 582
0,10 6,14 10,0 61,4 1000 614
0,12 6,73 12,0 67,3 1200 673
0,14 7,26 14,0 72,6 1400 726
0,16 7,77 16,0 77,7 1600 777
0,18 8,24 18,0 82,4 1800 824
0,20 8,68 20,0 86,8 2000 868
0,25 9,71 25,0 97,1 2500 971
0,30 10,6 30,0 106 3000 1063
0,35 11,5 35,0 115 3500 1149
0,40 12,3 40,0 123 4000 1228
0,50 13,7 50,0 137 5000 1373
0,60 15,0 60,0 150 6000 1504
0,70 16,2 70,0 162 7000 1624
0,80 17,4 80,0 174 8000 1737
0,90 18,4 90,0 184 9000 1842

Made in Germany
© Gigahertz Solutions GmbH
19

© Gigahertz Solutions GmbH
20
Ihr Partner vor Ort /Your local partner
Votre partennaire local / Su socsio local:
DRU0191
